ADSL. Откуда в телефонной линии берётся интернет?

Приветствую всех!

Застали ли вы интернет через ADSL? Когда-то давно для многих он был единственной возможностью получить сравнительно быстрый и стабильный доступ к сети. Сейчас же практически никто им не пользуется, а модемы отдаются за бесценок, потому что они уже никому не нужны.

И вот, спустя много лет, я решил попробовать сделать то, чего до меня практически никто не делал: раздобыть то самое оборудование, которое стояло у провайдера, запустить его и, наконец, поднять свою собственную домашнюю сеть и увидеть всё это в работе. Именно этим мы сейчас и займёмся. Заодно узнаем, как работает ADSL, а также вспомним, каким было посещение интернета в те годы и через какое оборудование мы тогда выходили в сеть.

❯ Суть такова

Но, будем честными, тема эта всё-таки уже немного избита. Сейчас мы поговорим о кое-чём куда более новом, но оставившем не меньший след в нашей компьютерной истории. А именно — об ADSL.

Когда-то давно именно он дал многим возможность прикоснуться к быстрому интернету. С приходом ADSL ушла необходимость куда-то звонить (соответственно, телефон всегда был свободен), модем при соединении не издавал никаких звуков, а скорость и стабильность связи были на порядок выше. Самым крутым был момент, когда множество сайтов всё ещё были созданы с расчётом на dial-up, а дома уже был ADSL. Такого быстрого и отзывчивого интернета я больше не встречал ни разу.

❯ Как работает ADSL

Начнём издалека — как вообще устроено такое подключение.

Вообще, ADSL — всего лишь один из представителей xDSL (цифровой передачи данных по абонентской линии), в которой скорость на приём значительно превосходит скорость на передачу (оно и понятно — типичный пользователь больше скачивает, чем загружает).

Состоит всё это из двух основных составляющих: ADSL-модема у пользователя и DSLAM (мультиплексора доступа) на узле связи. Между телефоном и модемом, а также между абонентской линией и оборудованием АТС ставился сплиттер (со стороны провайдера зачастую встроенный в DSLAM).

К слову говоря, это тоже одно из отличий ADSL от других xDSL: здесь модем может представлять собой исключительно оконечное устройство, которое может соединяться только с оборудованием провайдера (тем самым DSLAM), тогда как девайсы некоторых других стандартов (SHDSL, MSDSL…) путём изменения конфигурации могут подключаться и между собой, связывая два компьютера или удалённых участка сети.

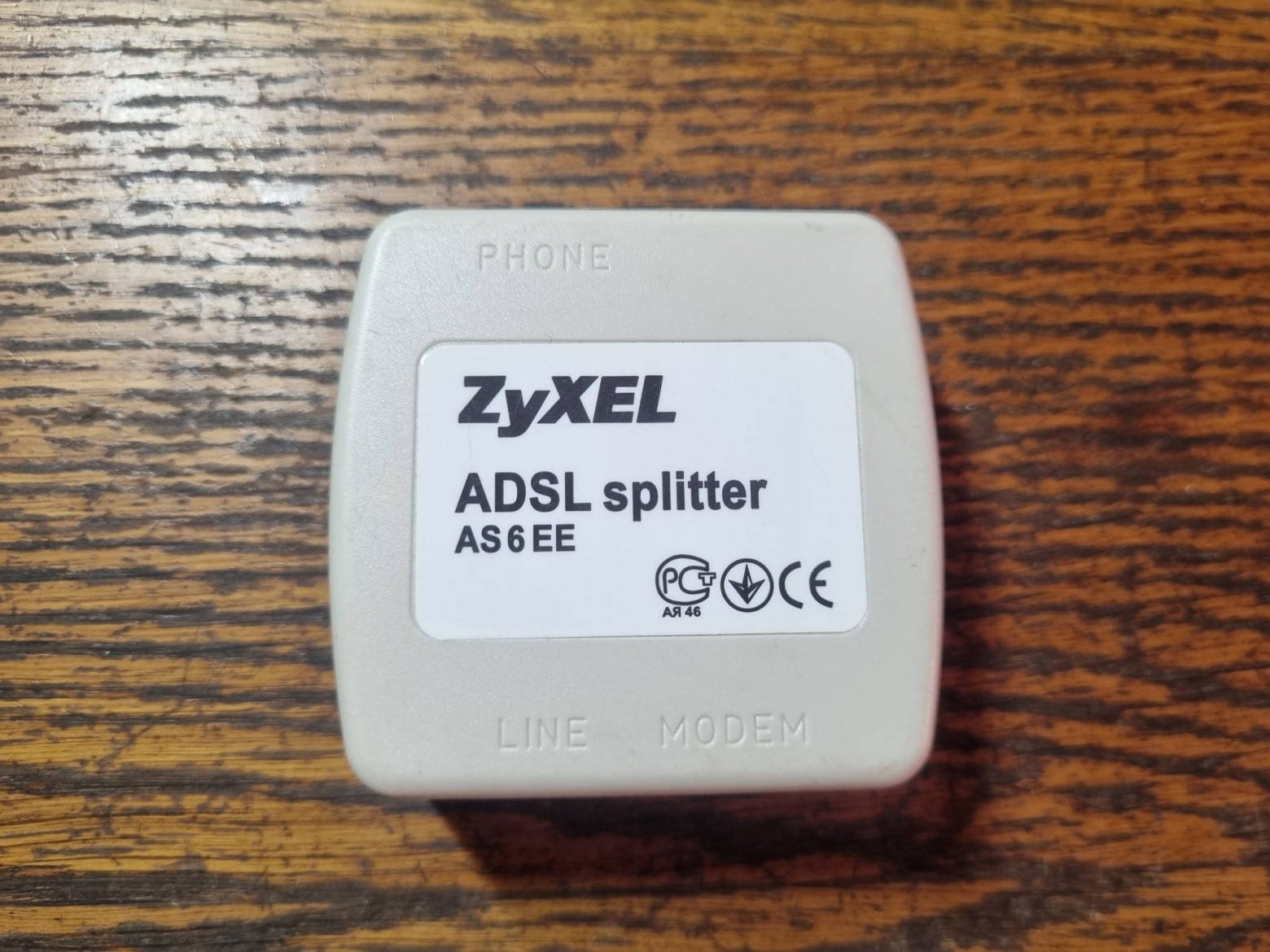

Сплиттер представляет собой фильтр низких частот, пропускающий к телефону и к оборудованию АТС только голосовой сигнал, а также исключающий влияние этих устройств на модемное соединение.

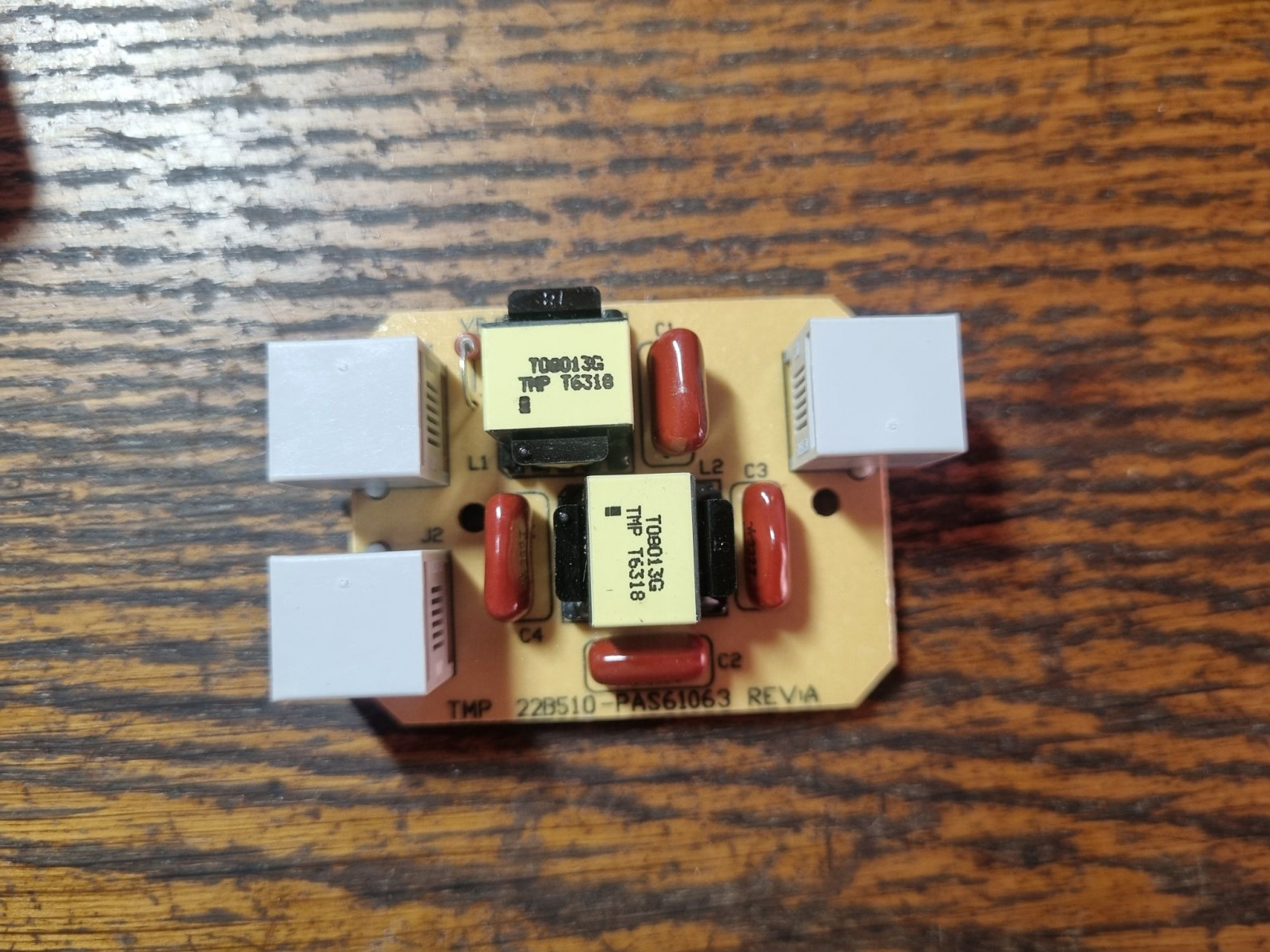

А вот его начинка — по сути это обычный LC-фильтр.

Данные между модемом и DSLAM’ом передавались в полнодуплексном режиме с частотным разделением каналов. Существовало несколько разновидностей ADSL: Annex A для работы в обычных городских телефонных линиях и Annex B для ISDN и телефонных линий с установленной охранной сигнализацией (но про них как-нибудь в другой раз).

❯ Что там сейчас с ADSL?

Когда-то давно появление такого подключения стало прорывом. Многие впервые смогли прикоснуться к быстрому интернету без проблем, свойственных для dial-up. Сейчас же большинство провайдеров уже давным-давно не предоставляет такой доступ или в скором времени перестанут его предоставлять. Даже в отдалённых местах, где ещё недавно это был единственный способ выхода во внешний мир, всё чаще пользователей ставят перед фактом, что теперь придётся раскошелиться и перейти на оптику.

На просторах даже всё ещё ищутся сайты провайдеров, предлагающих такое подключение. Правда, насколько актуальна информация там, очень большой вопрос.

❯ Ностальгическая распаковка

Очень многие пользователи даже не задумывались о том, что за модем у них стоял. Всё дело в том, что многие провайдеры предоставляли оборудование в аренду или продавали его при заключении договора как «комплект для подключения к интернету». Парочку таких мы сейчас и рассмотрим. Уверен, найдутся те, у кого некогда были точно такие же.

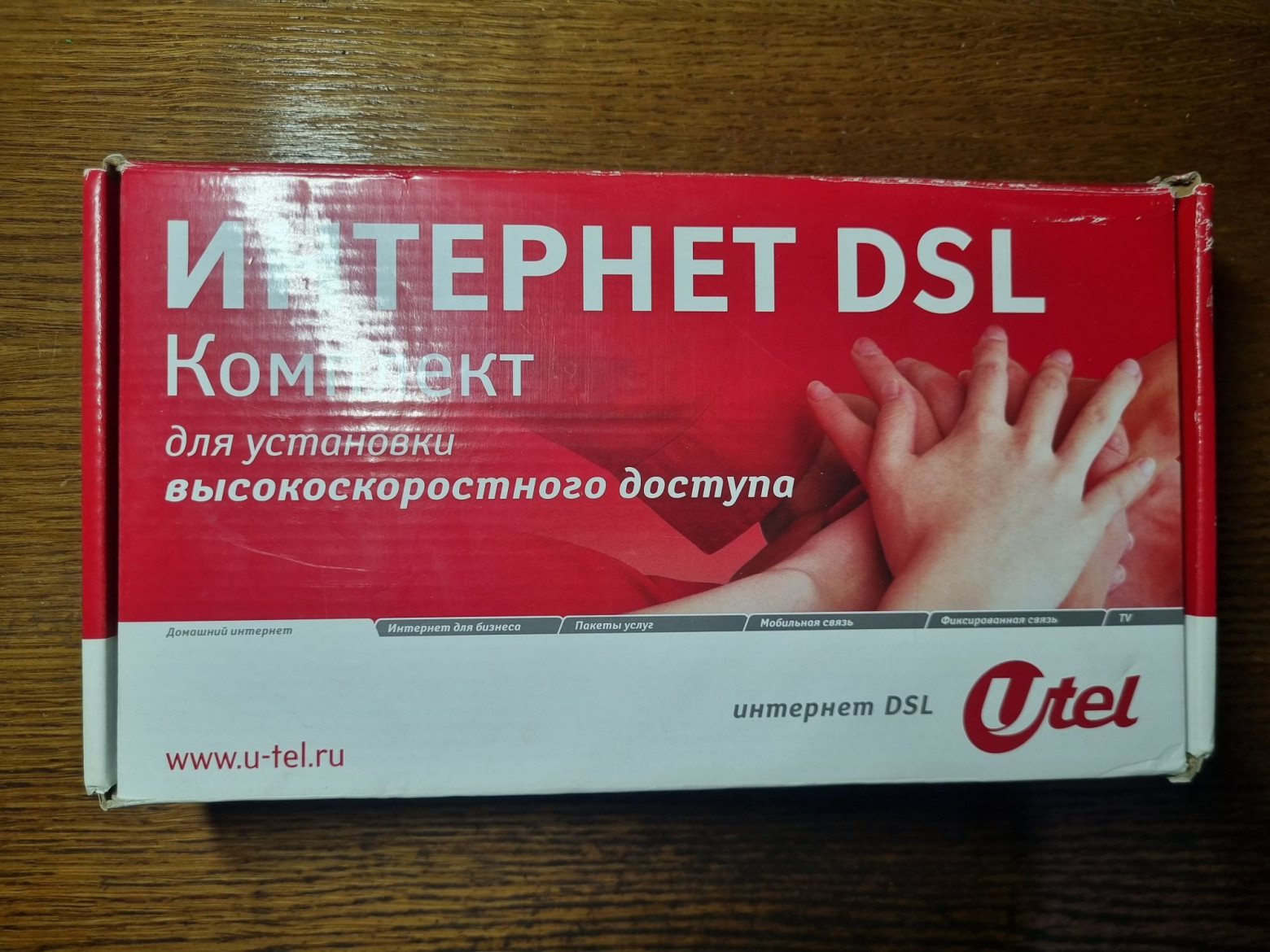

Первый экземпляр от провайдера U-tel. Когда-то давно это была дочерняя компания «Уралсвязьинформа», предоставлявшая в том числе и доступ в интернет.

Много лет назад точно такая же коробочка была и у нас (моя, правда, давно потерялась, так что специально для обзора раздобыл новый комплект). Таким соединением я сам пользовался до 2011 года, когда U-tel перешёл в состав «Ростелекома», а мы подключили кабельный интернет (но то была уже совсем другая история).

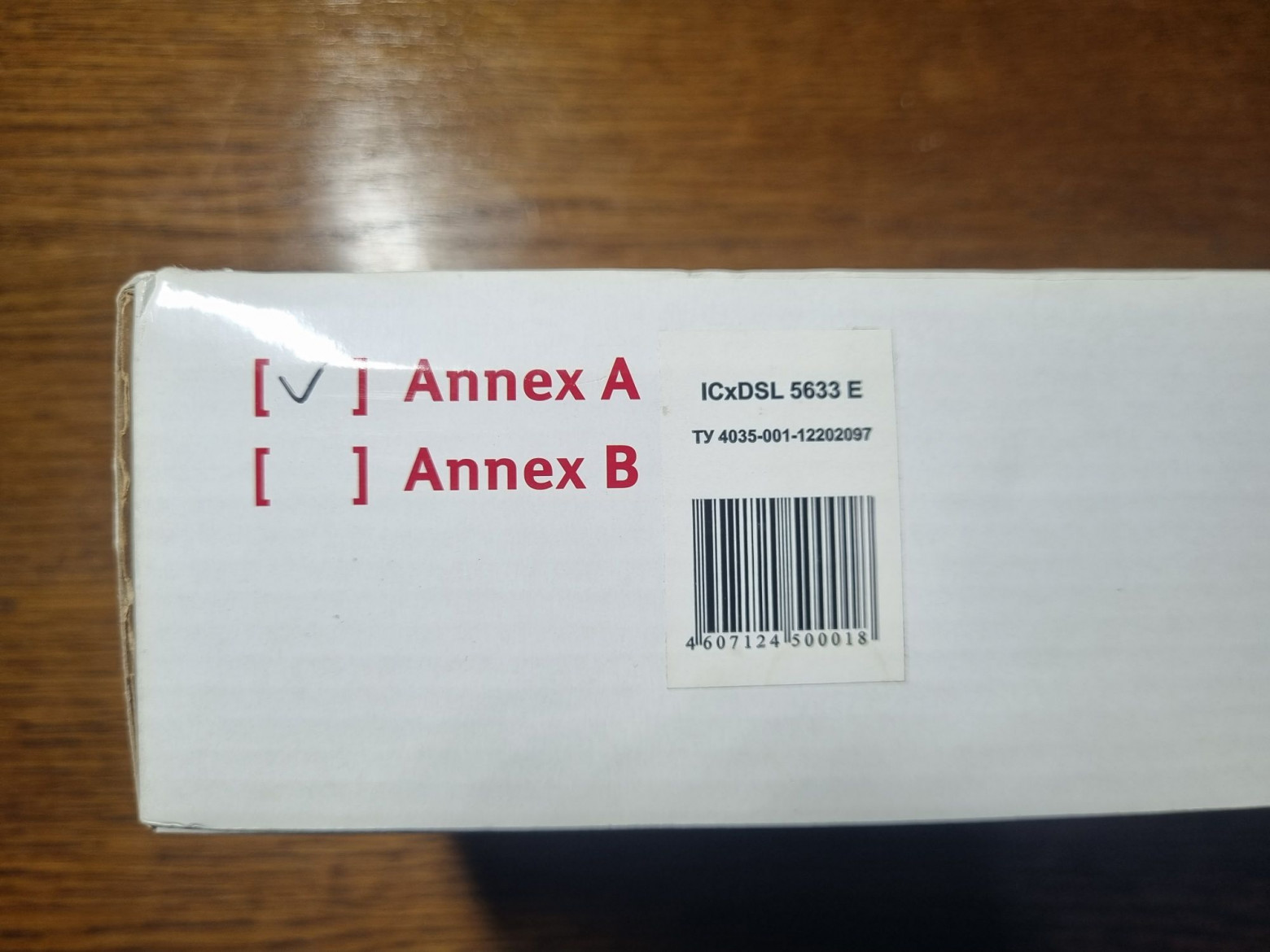

Annex A — подключение по обычной телефонной линии.

Внутри нас ждут модем и минимальный набор для его запуска.

Модемов было несколько вариантов. Правда, тех, что с USB, я никогда не видел.

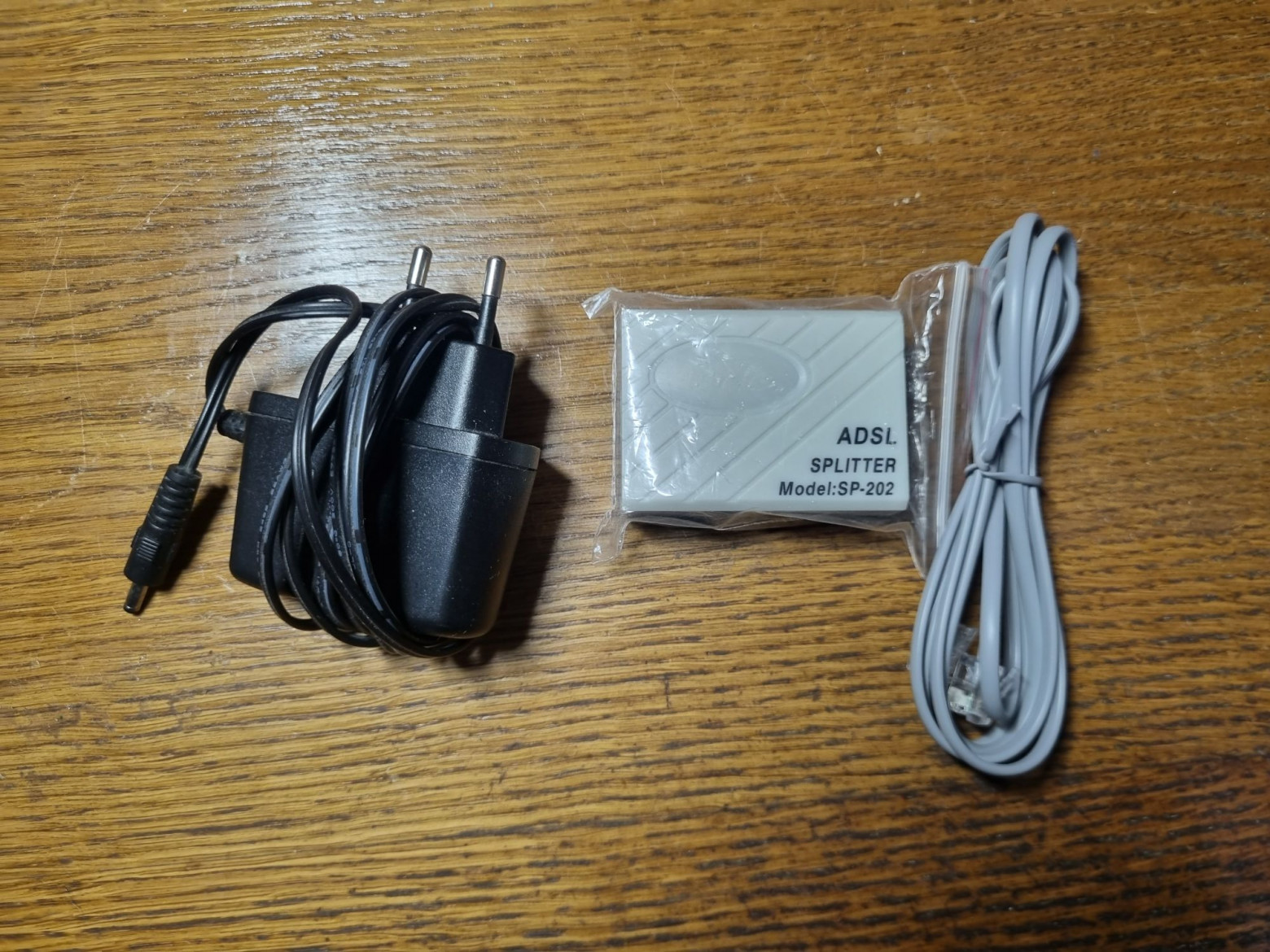

Блок питания, сплиттер и телефонный кабель. Должен был быть ещё и патч-корд, но тут он утерян.

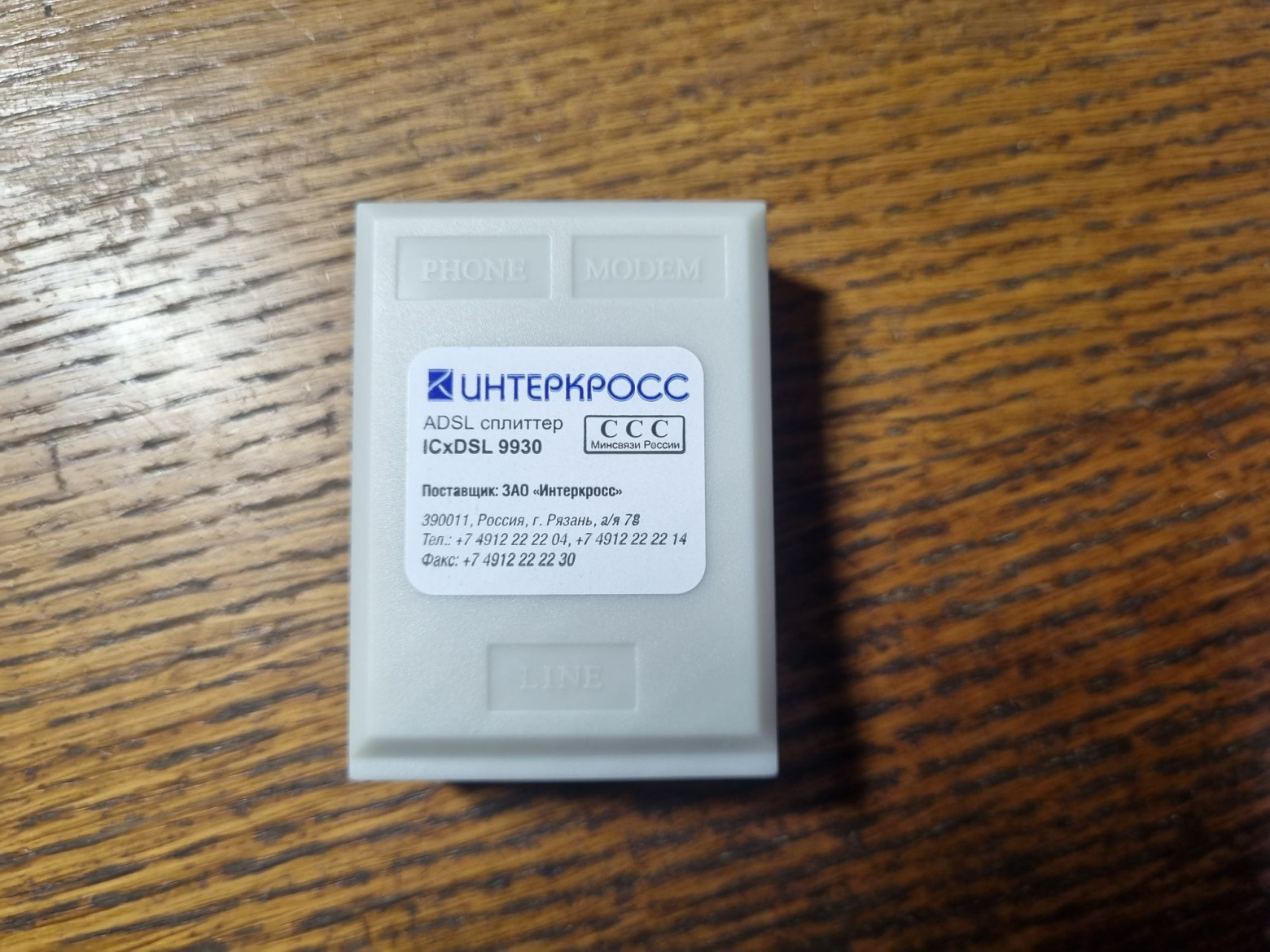

Сплиттер, разумеется, самый обычный ноунейм, хоть и брендированный.

Установочный диск и паспорт (написанный в характерном стиле «инструкции от танка»).

А вот комплект от другого почившего провайдера — WebStream. Работал он на этот раз в сибирской части России, но в начале десятых тоже был поглощён «Ростелекомом».

Обратная сторона.

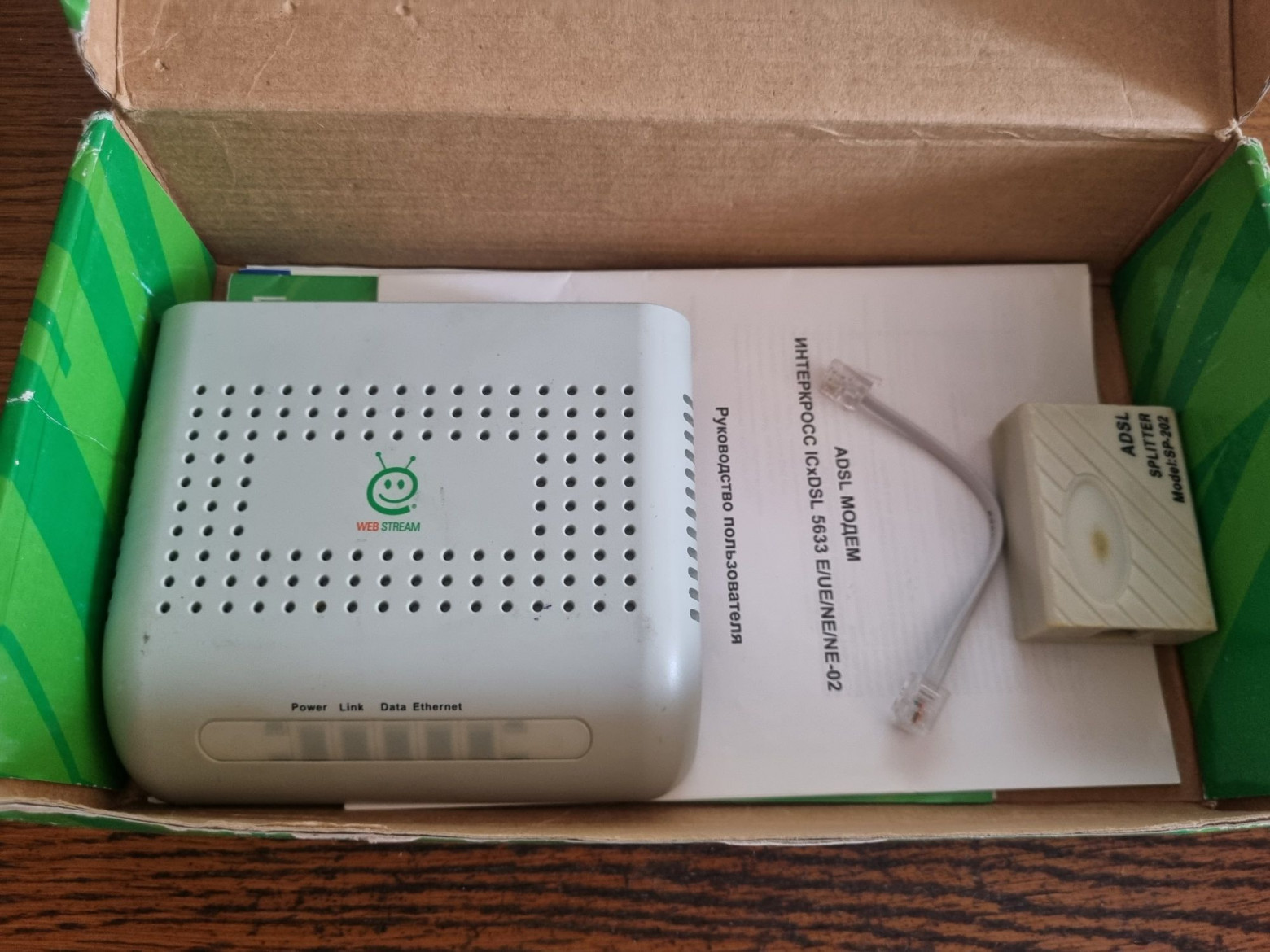

Половина комплекта пропала ещё до меня, но он тут был идентичным: модем, БП, макулатура, диск, сплиттер, кабели.

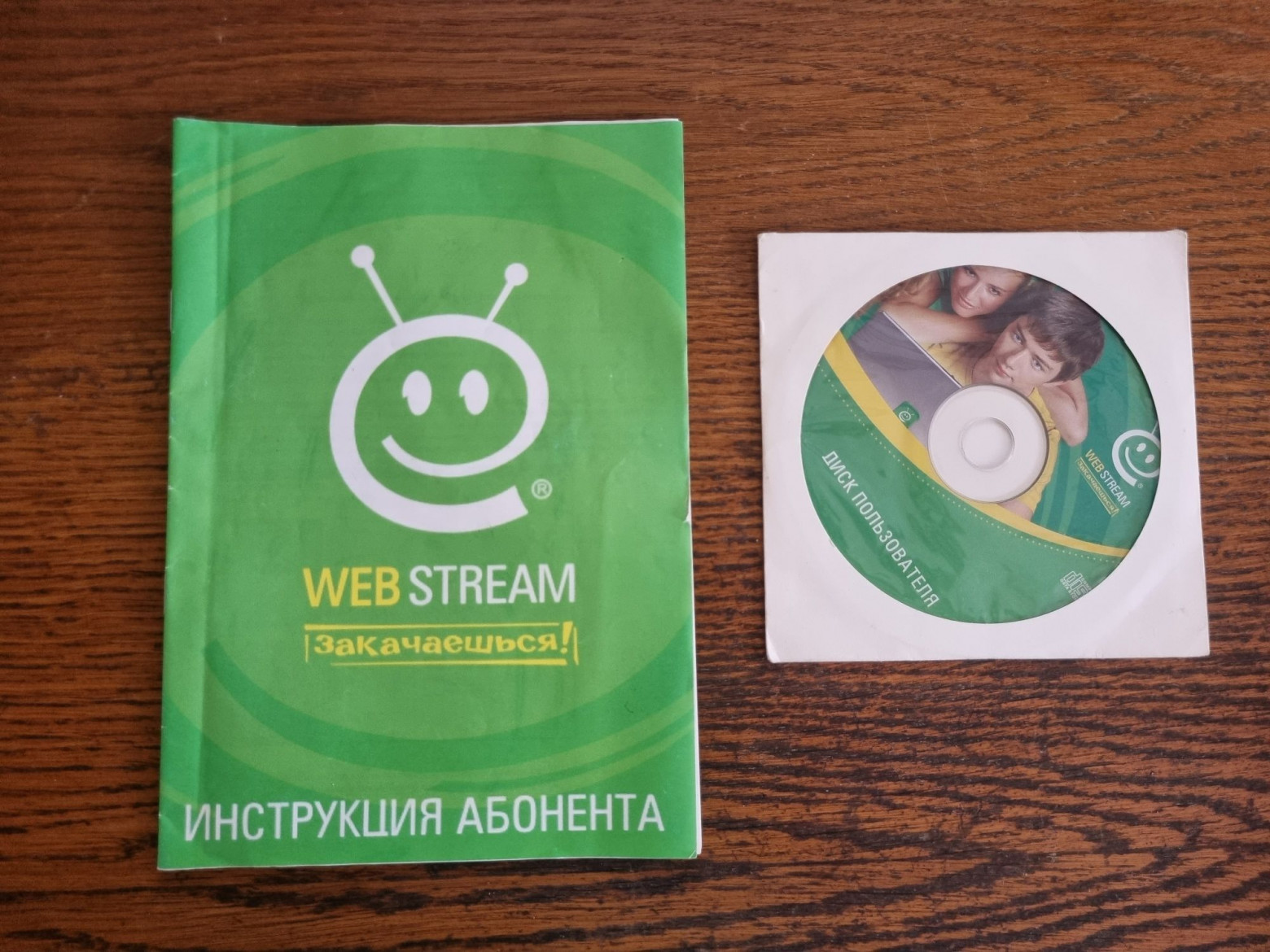

Инструкция и диск абонента.

Экземпляр достался мне из Улан-Удэ. В коробке также была вот такая вот визитка.

И, наконец, D-Link DSL-200.

Как нетрудно догадаться, это уже заводская коробка, брендирования провайдера тут нет. Но, пожалуй, тоже покажу его.

Обратная сторона.

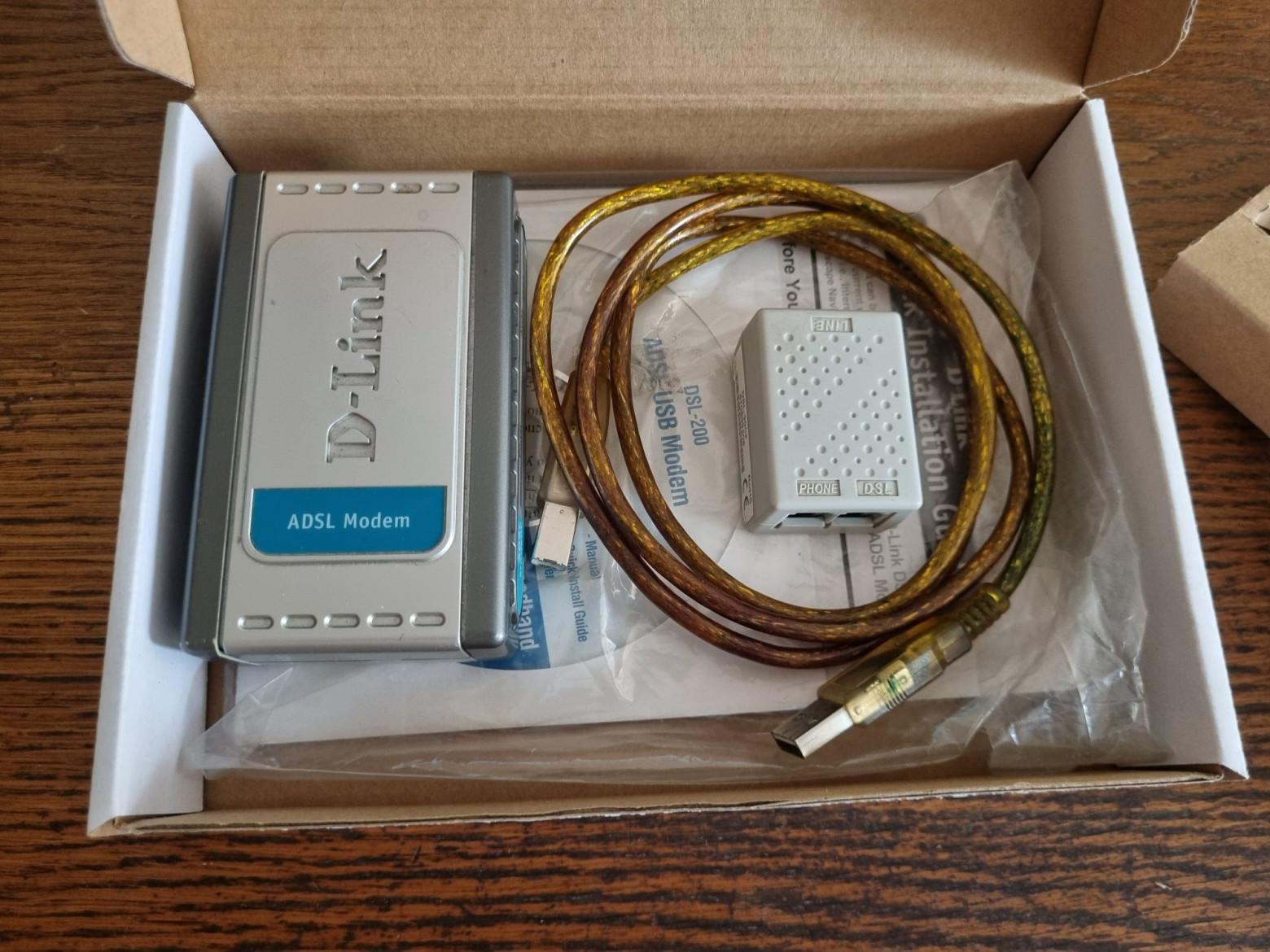

Внутри ещё одна коробка из толстого картона без маркировки, внутри которой лежат модем, кабели, маленький сплиттер, документация и диск с дровами (по отзывам пользователей - очень глючными).

❯ Так можно ли вообще запустить это?

Как я уже говорил, на просторах практически нет данных об оживлении такого оборудования дома. Никаких статей по этому поводу я тоже не нашёл, равно как и постов в духе «Энтузиаст собрал дома собственного ADSL-провайдера». Но кое-что интересное всё же отыскалось:

Из этого ролика следует, что для запуска понадобится всего-то лишь DSLAM, сплиттер и модем. Ну что же, раз так, то приступаем к опытам.

❯ Обзор оборудования

Начнём с модемов.

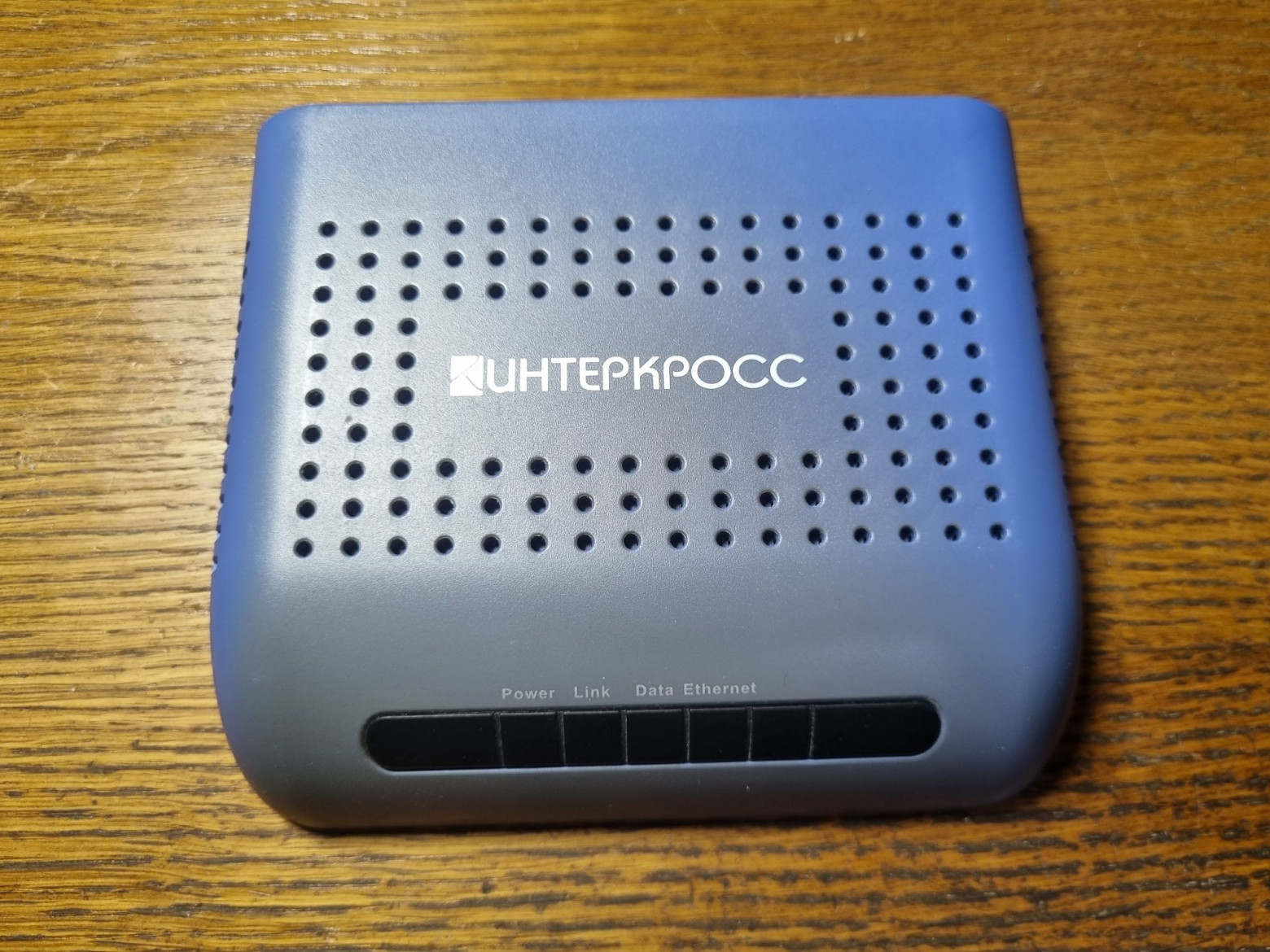

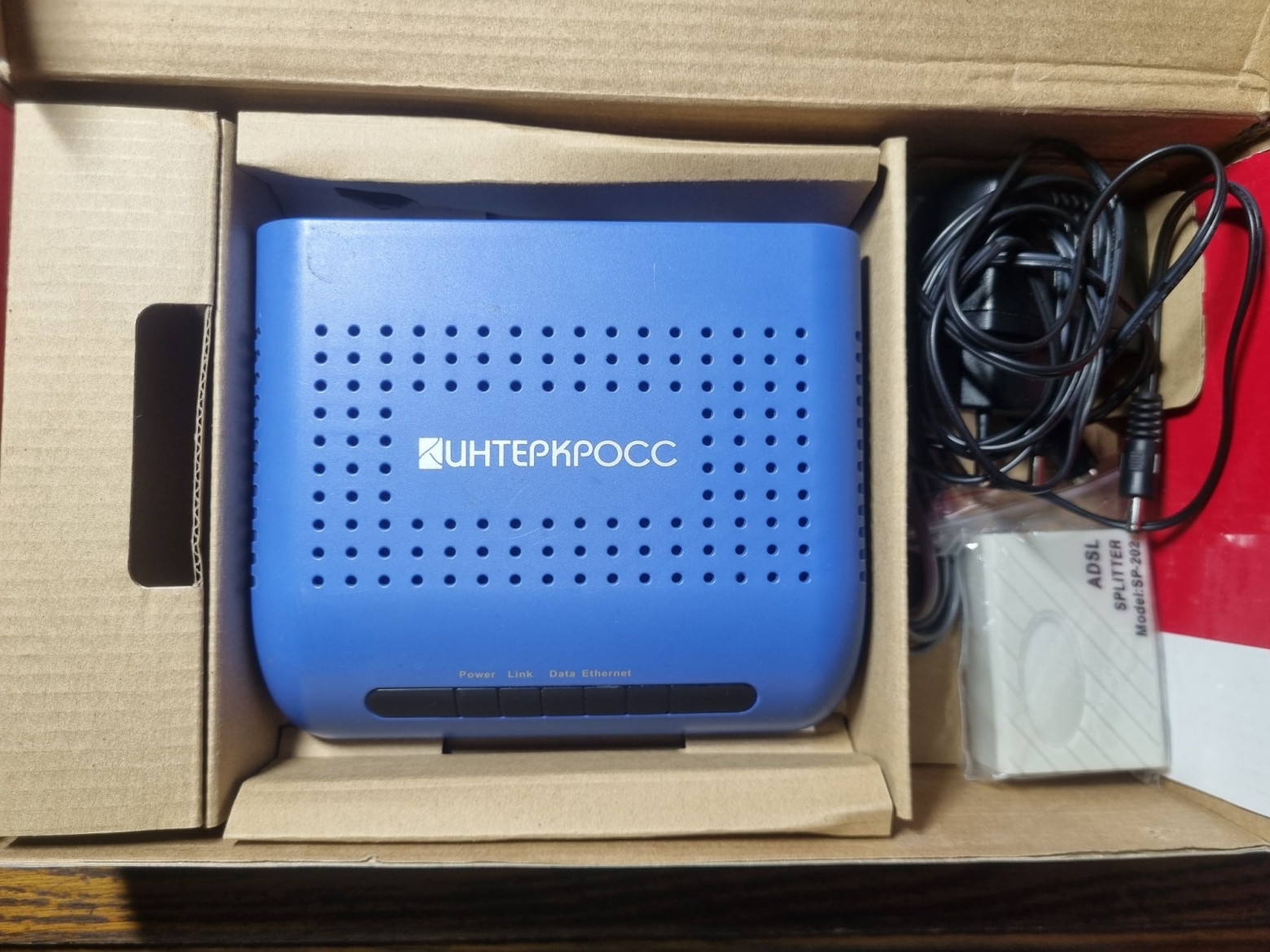

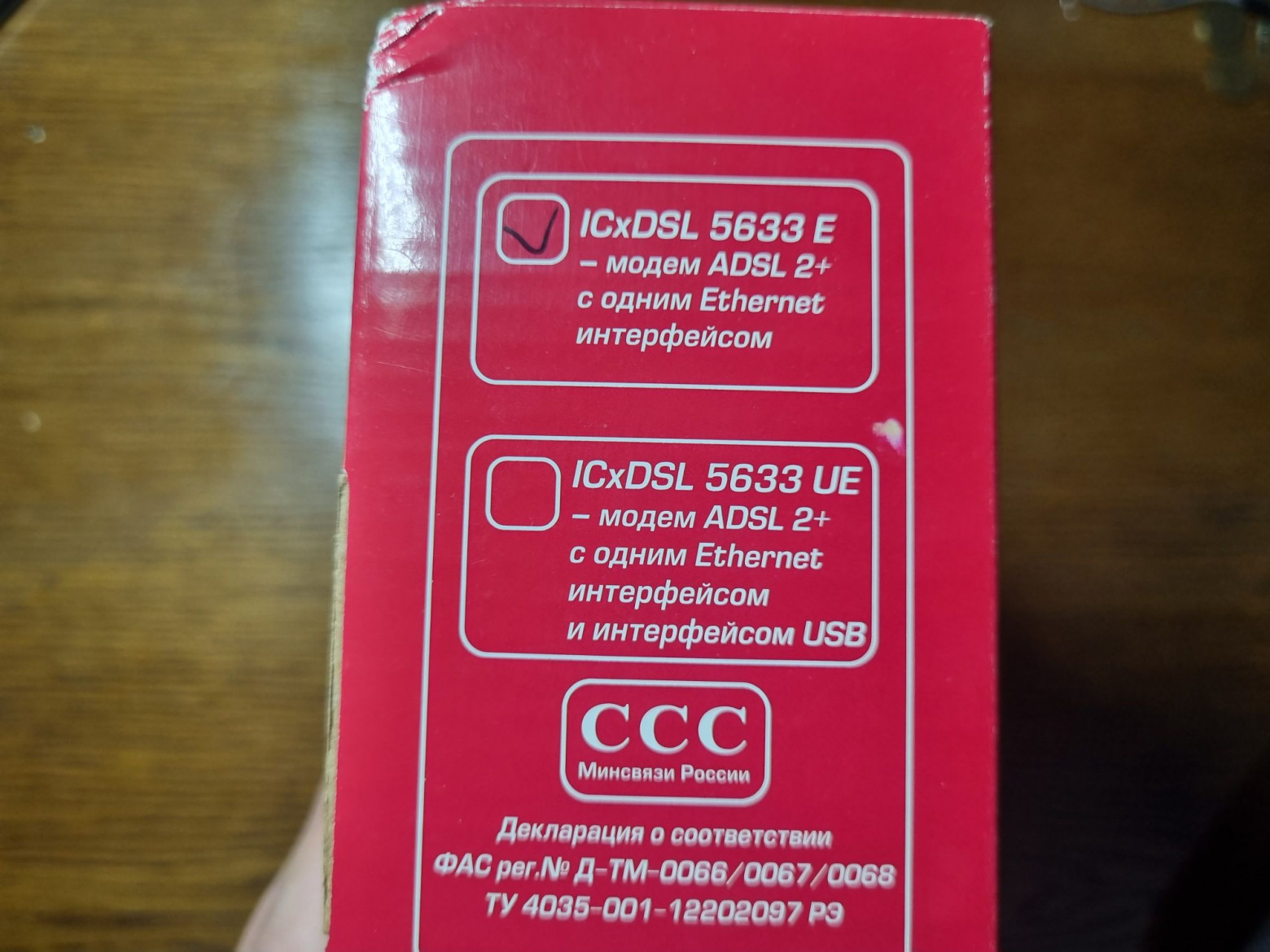

Первым делом идёт Интеркросс ICxDSL 5633E.

Это один из самых попсовых модемов в России, во многом благодаря провайдерам, распространявших их. Именно через этот девайс когда-то и я сам выходил в заветный интернет. Некогда синий пластик корпуса от старости и солнечных лучей деградировал и стал какого-то противного цвета, но на работоспособность это повлиять не должно.

Также под брендом «Интеркросс» выпускались и более навороченные модемы, а также Wi-Fi роутеры (в том числе с ADSL). Но «каноничным» стоит считать определённо этот.

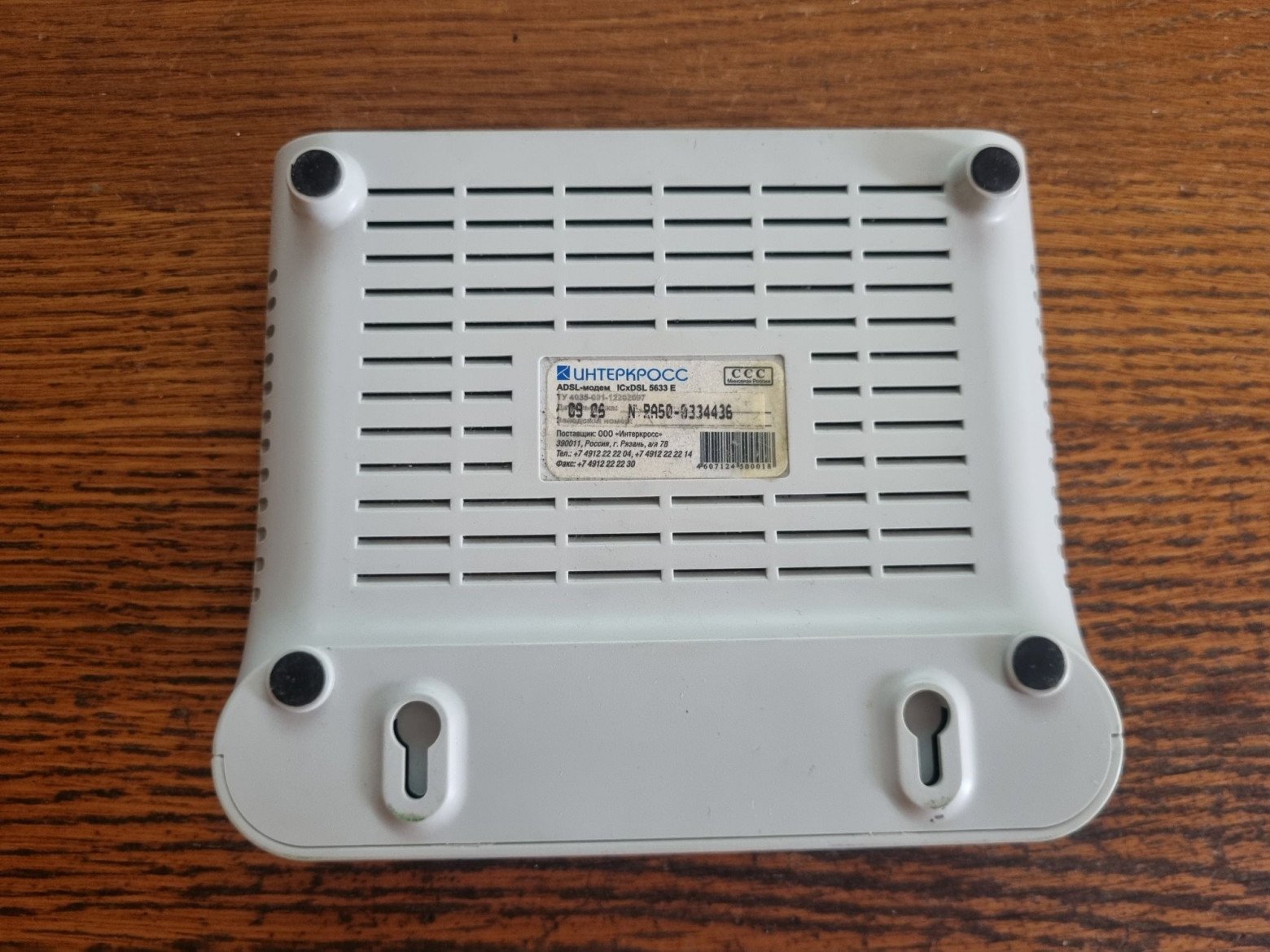

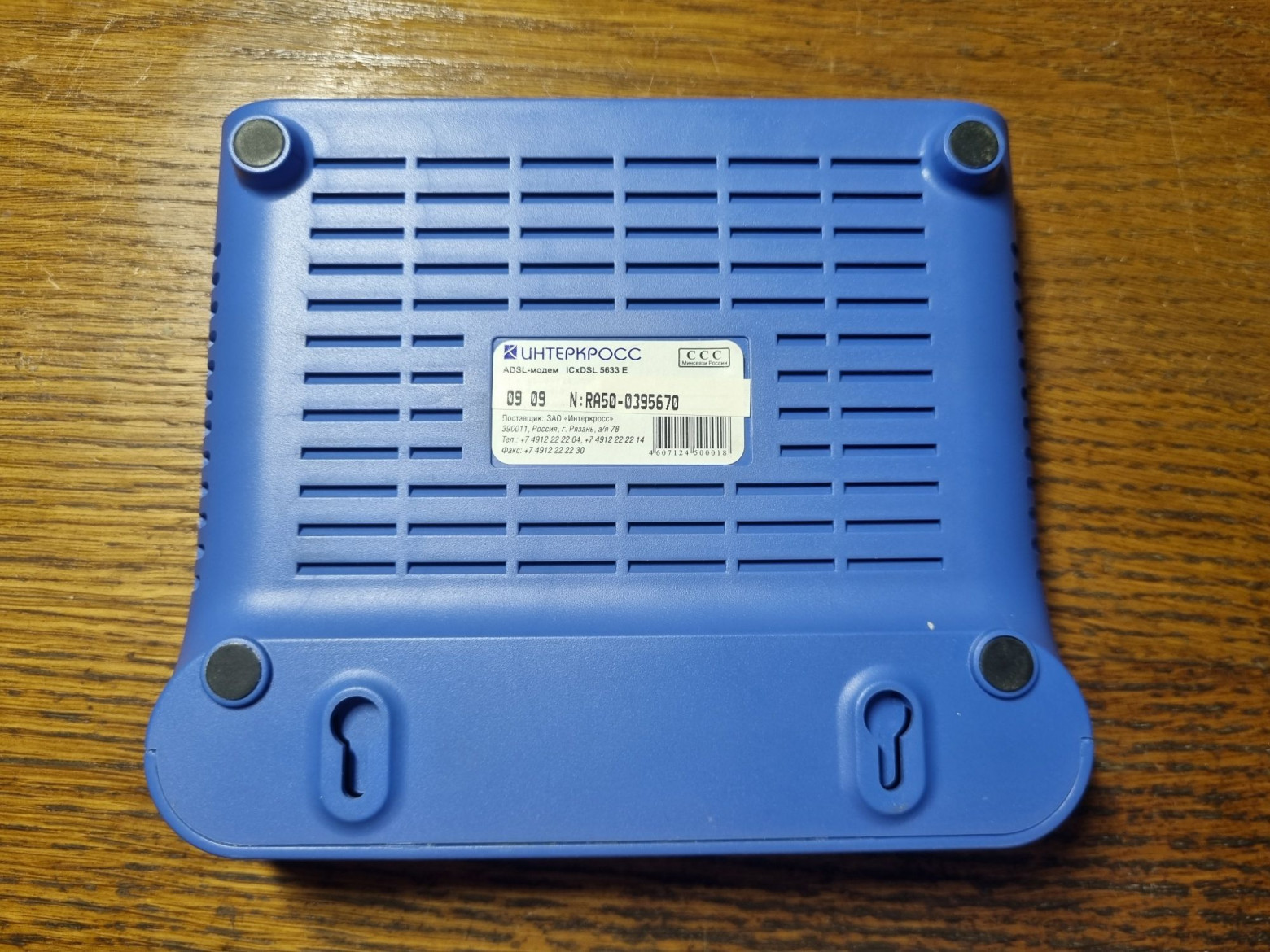

Обратная сторона.

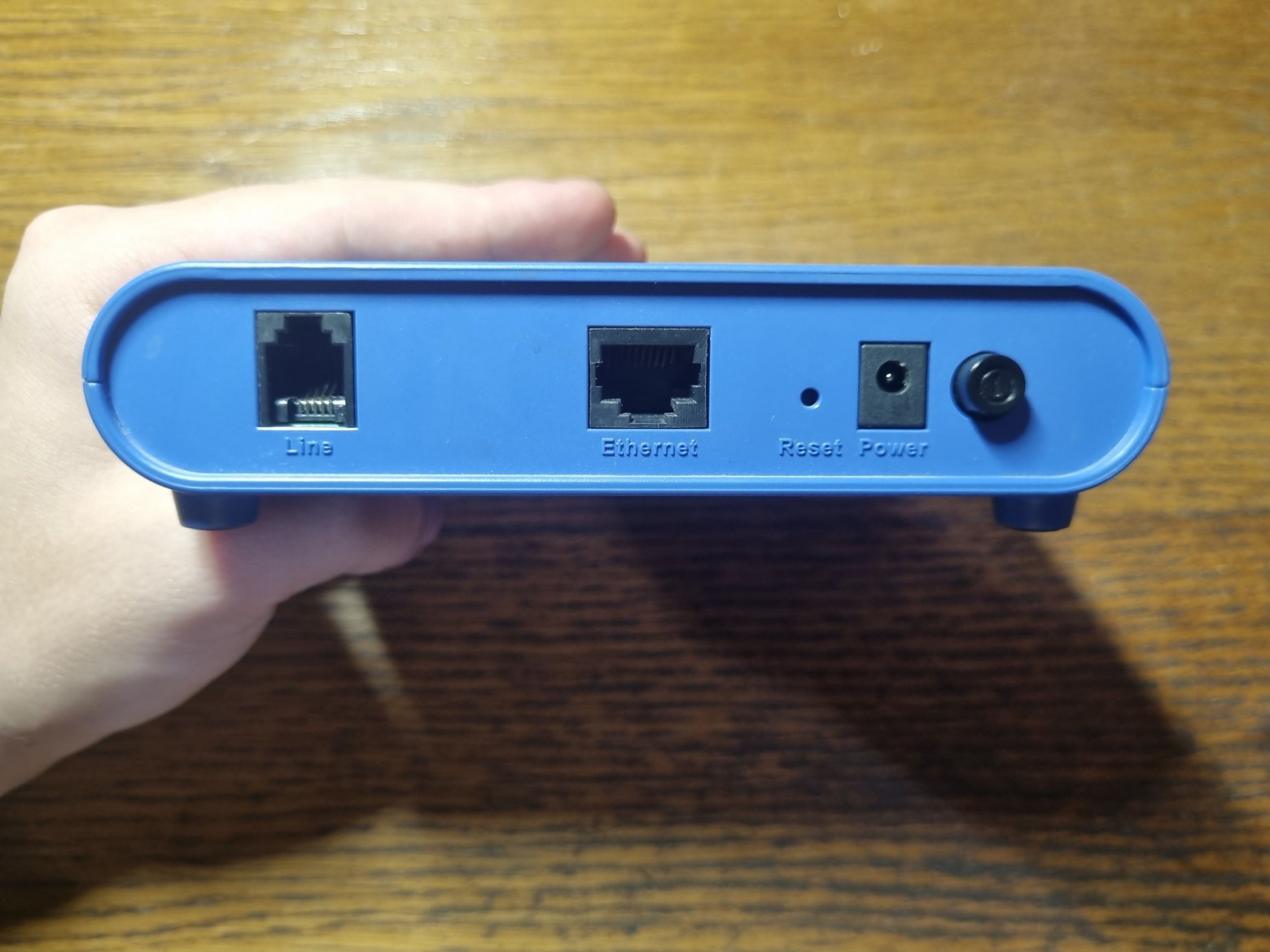

Сзади разъёмы для линии и патч-корда, кнопка перезагрузки, гнездо для БП и выключатель.

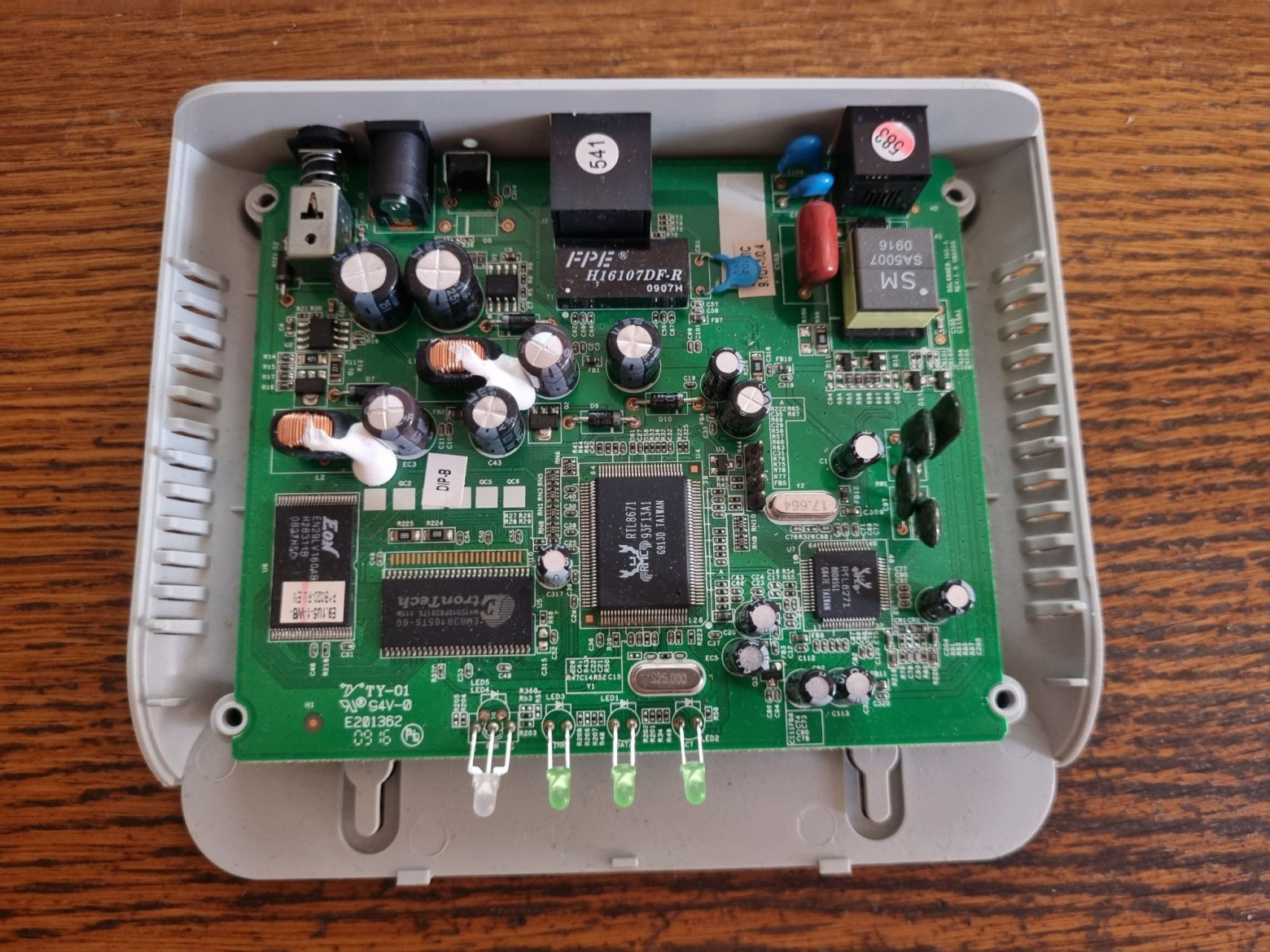

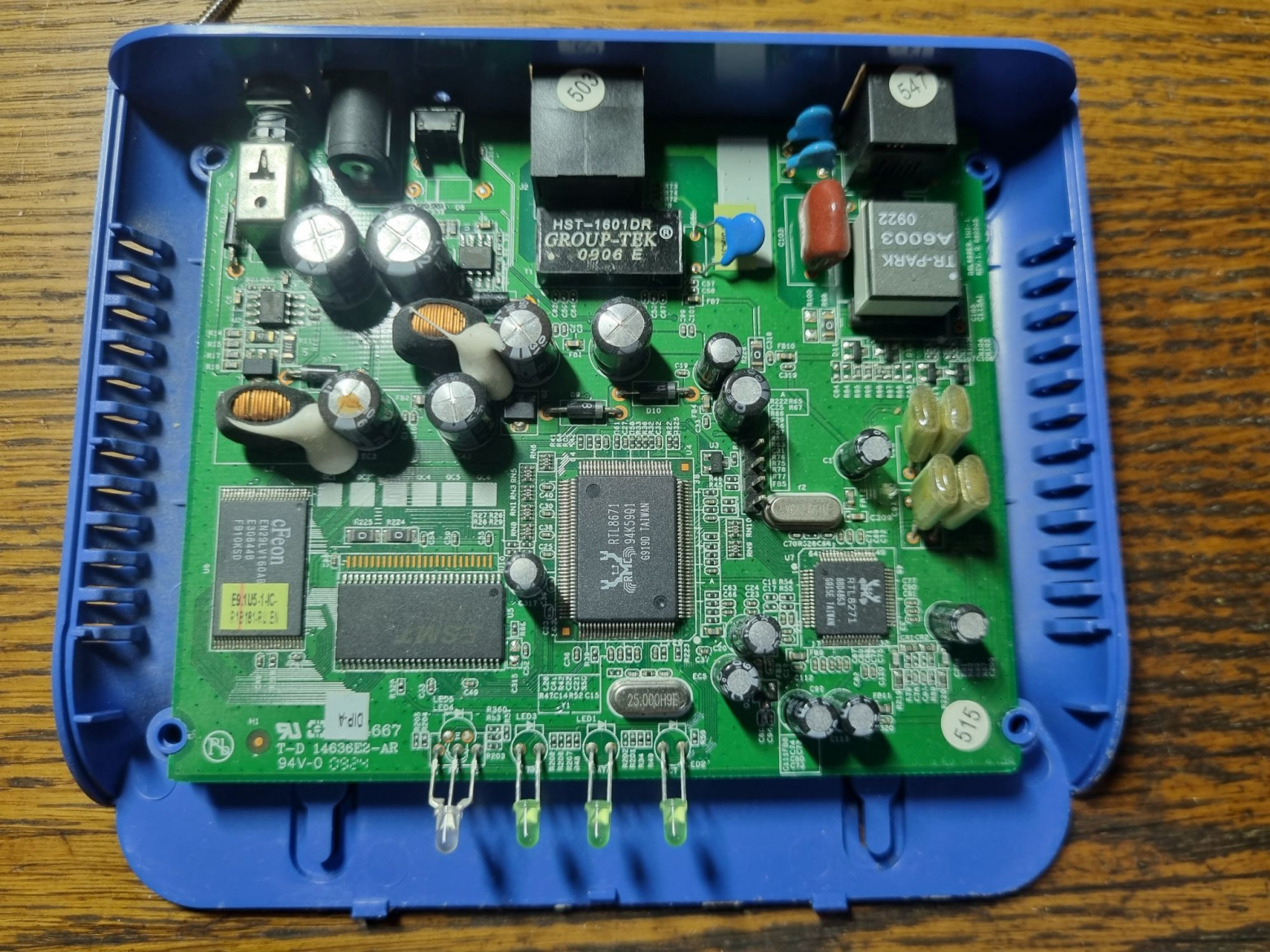

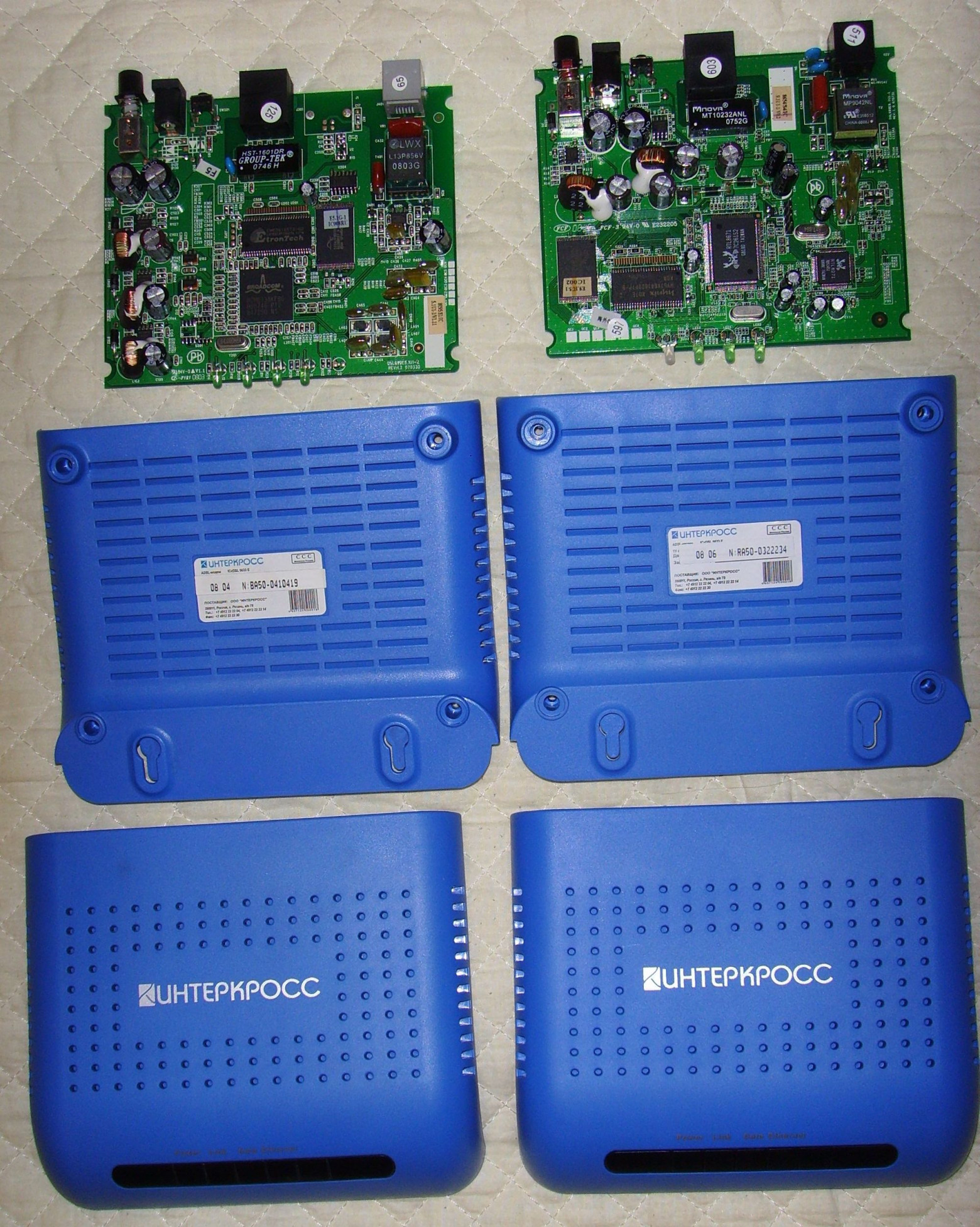

Внутренности. Аппарат собран на чипсете от Realtek.

Впрочем, одинаковая модель не гарантировала одинаковую начинку, существовали модемы на базе чипов от Broadcom.

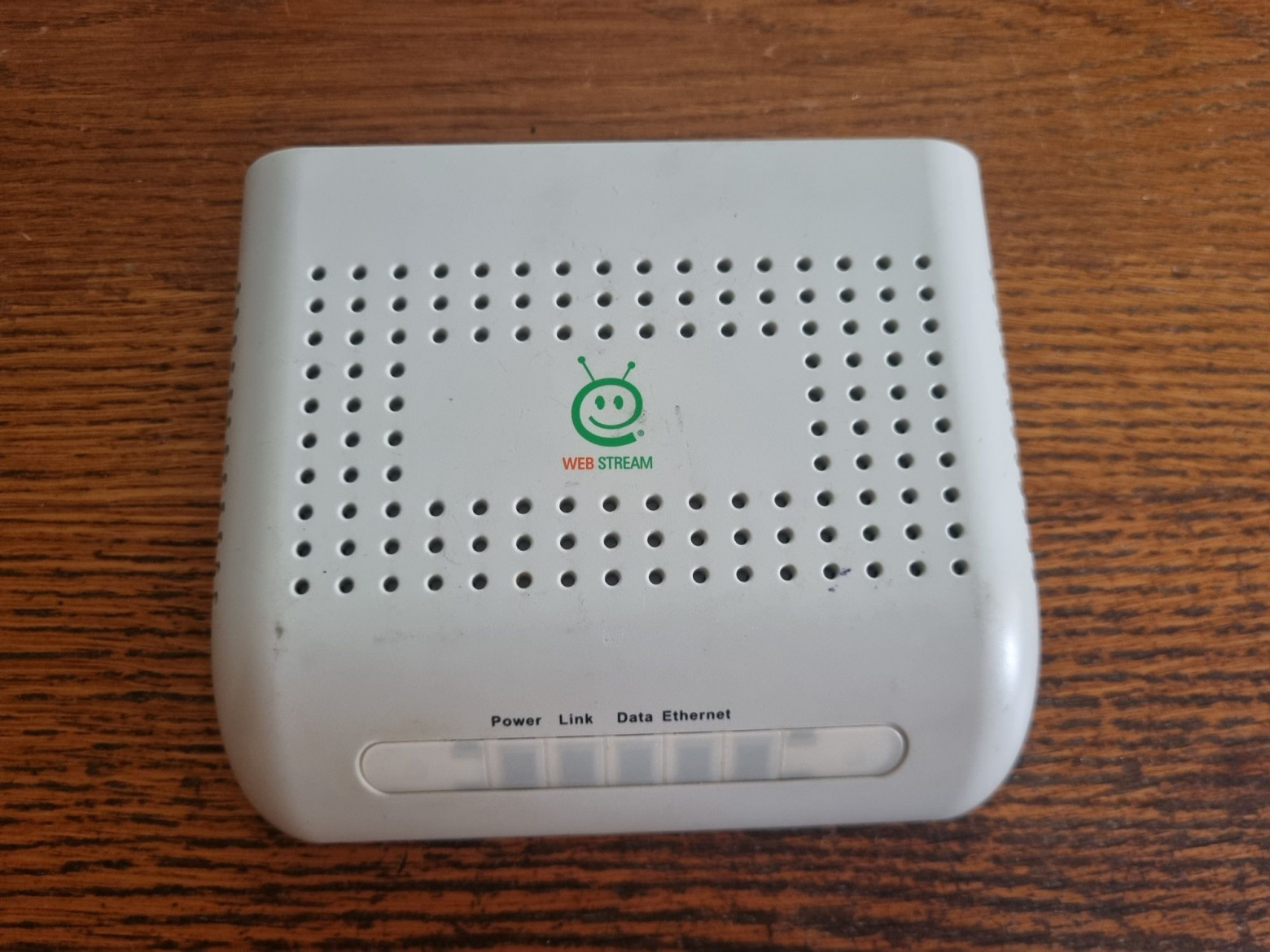

Модем WebStream. Если при виде него вам что-то показалось…

…то нет, не показалось. Это тот же самый Интеркросс, только в другом дизайне.

Начинка ожидаемо та же самая.

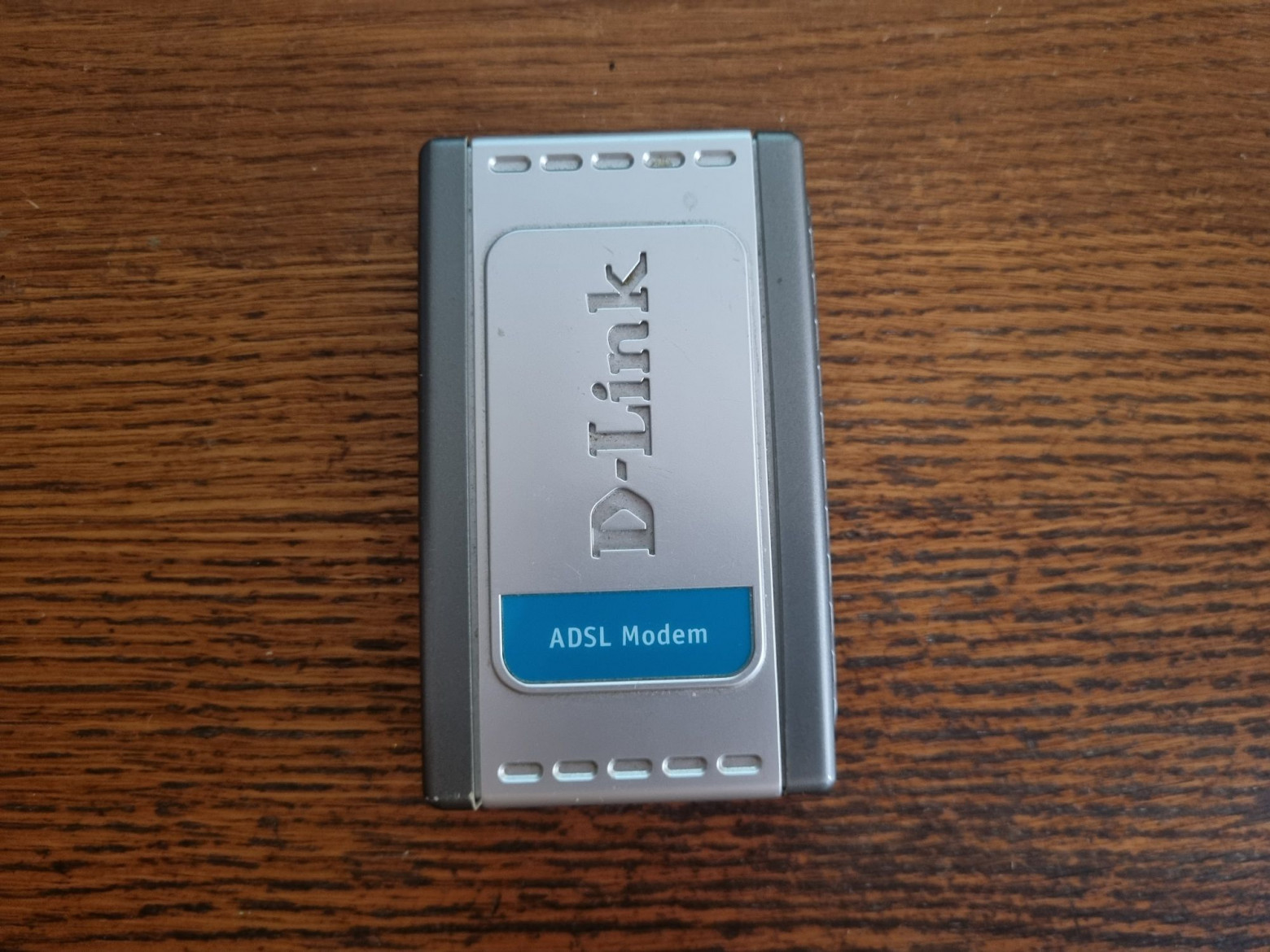

Маленькая коробочка модема от D-Link. В корпусах такого дизайна в нулевых у него выпускалось едва ли не всё SOHO-оборудование.

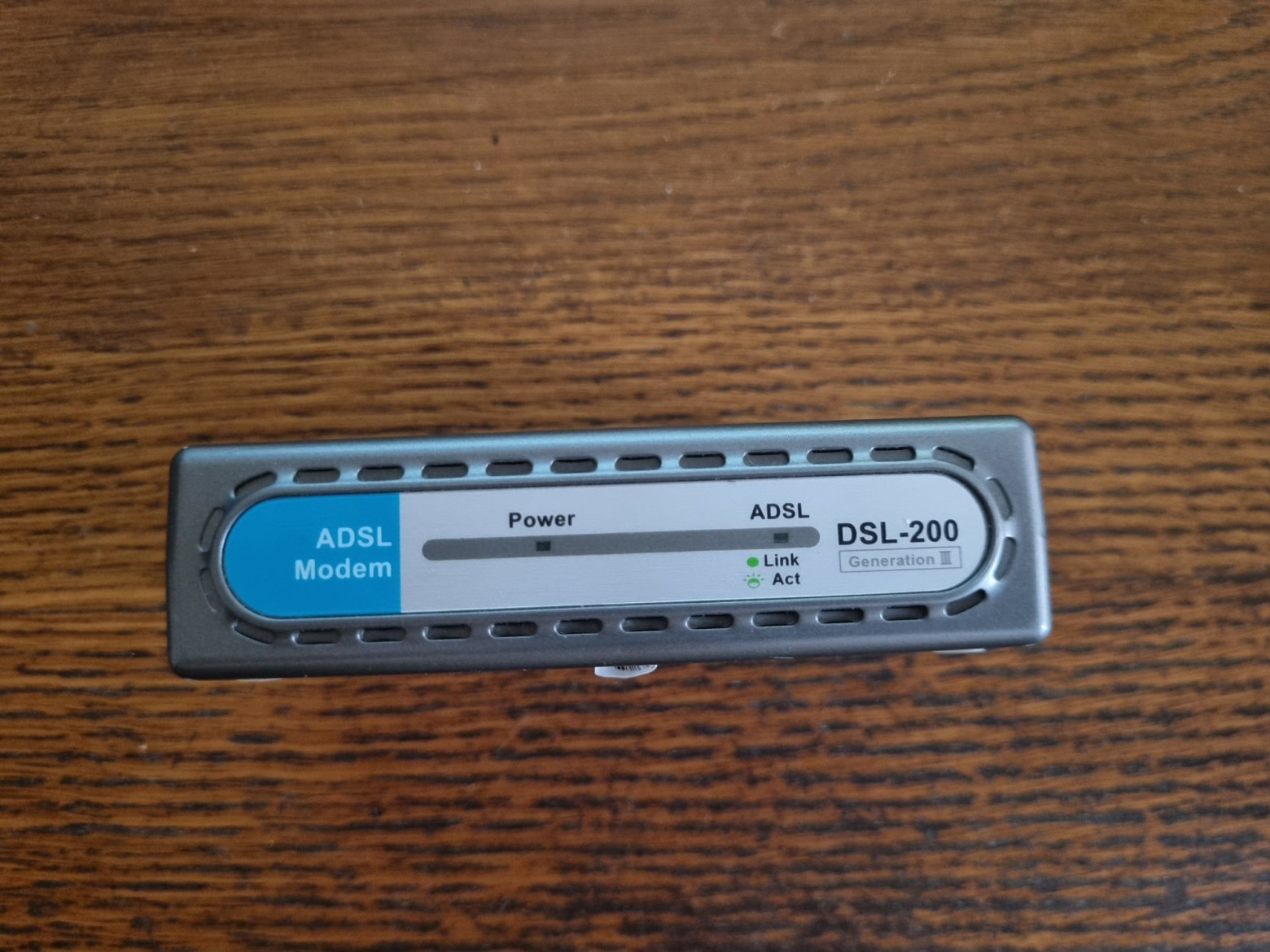

Всего два светодиода: питание и Link/Act.

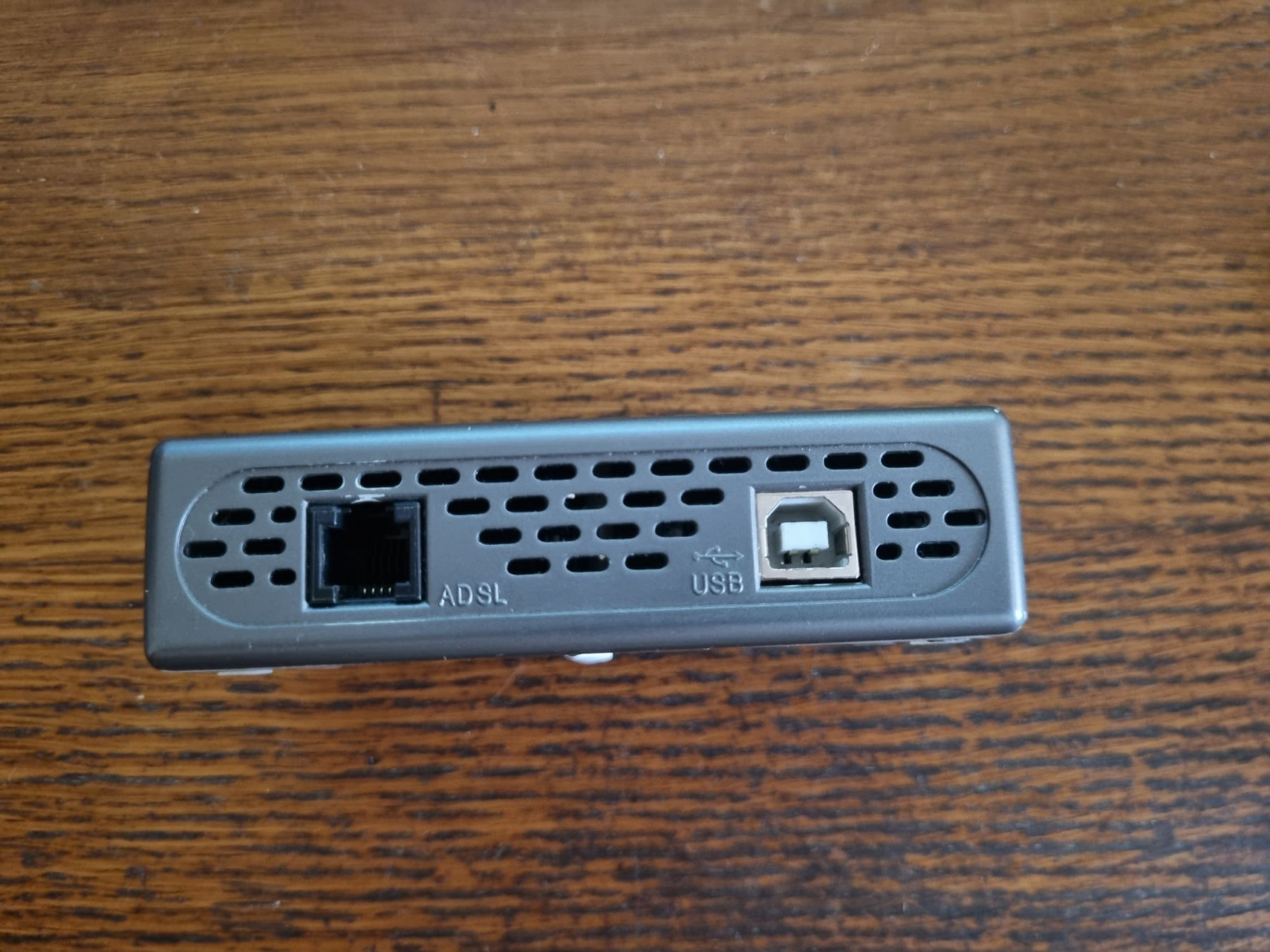

В отличие от предыдущих образцов, подключается девайс по USB.

Низкоскоростной стандарт USB 1.1, кривые драйвера, которые (по найденным сведениям) было невозможно поставить на любую винду новее XP, вызывали жуткие глюки, но дешевизна этих модемов всё же перевешивала.

Разбираем. Хилый пластиковый корпус собран без единого винта. Снимаем боковые панельки и разделяем его надвое.

Внутри нас ждёт чипсет Conexant и довольно типичная для модема схемотехника. Насмотревшись, собираем обратно.

Теперь на очереди самое важное — DSLAM.

Как оказалось, несмотря на то, что ADSL уже порядком устарел, железка эта является не совсем дешёвым удовольствием (средняя цена на вторичке - порядка десяти тысяч рублей). Пришлось мониторить объявления в течение примерно полугода, прежде чем нашёл наконец экземпляр, цена которого не вызывала приступ амфибиотропной асфиксии.

Им стал Zyxel IES-1000. Вообще, сама по себе эта штука не DSLAM, а всего лишь одноюнитовое шасси, куда втыкаются модули (ADSL, SHDSL…).

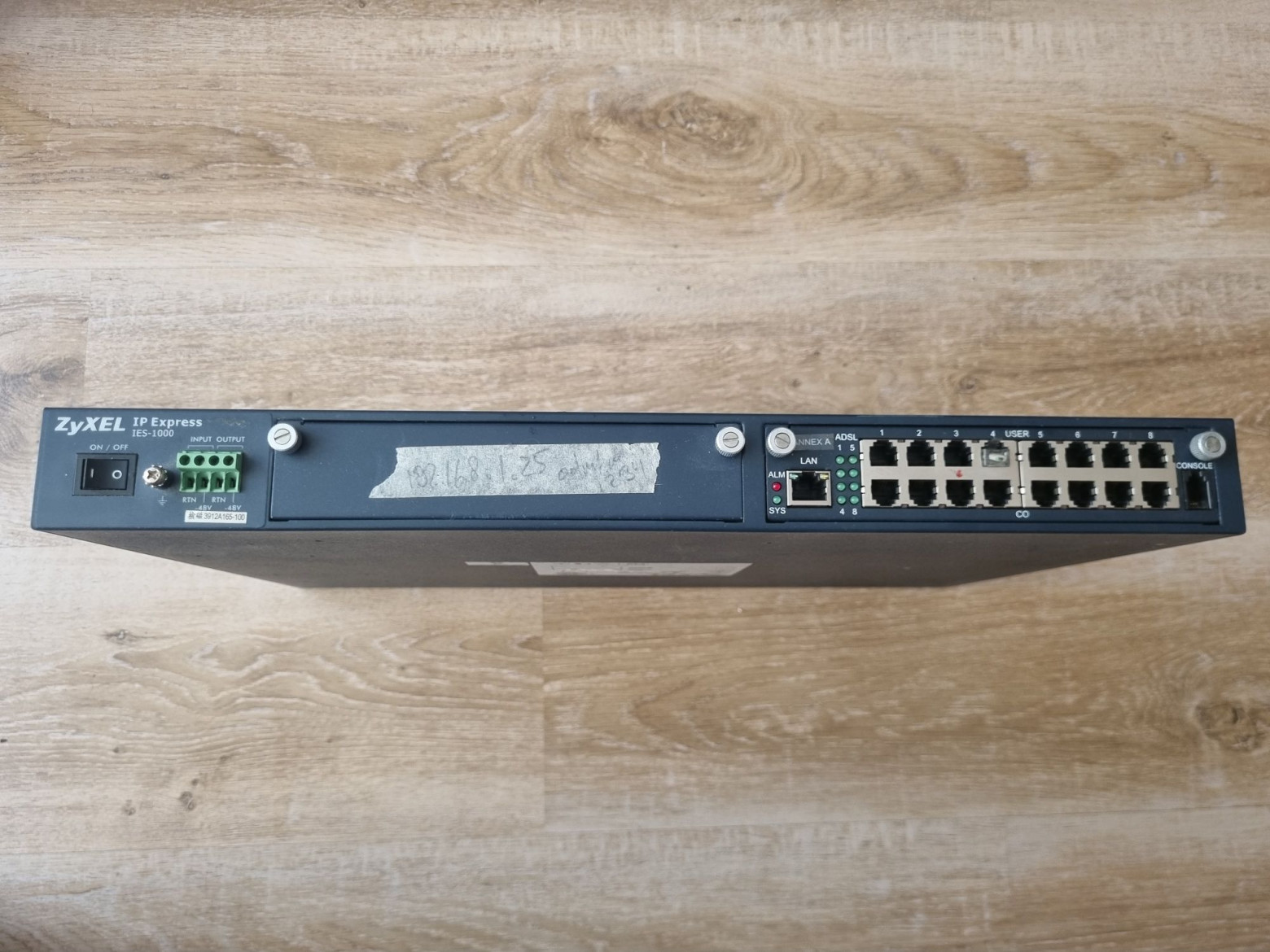

Спереди два слота. Один из них закрыт заглушкой, в другой воткнут AAM-1008 — модуль мультиплексора на восемь ADSL-линий.

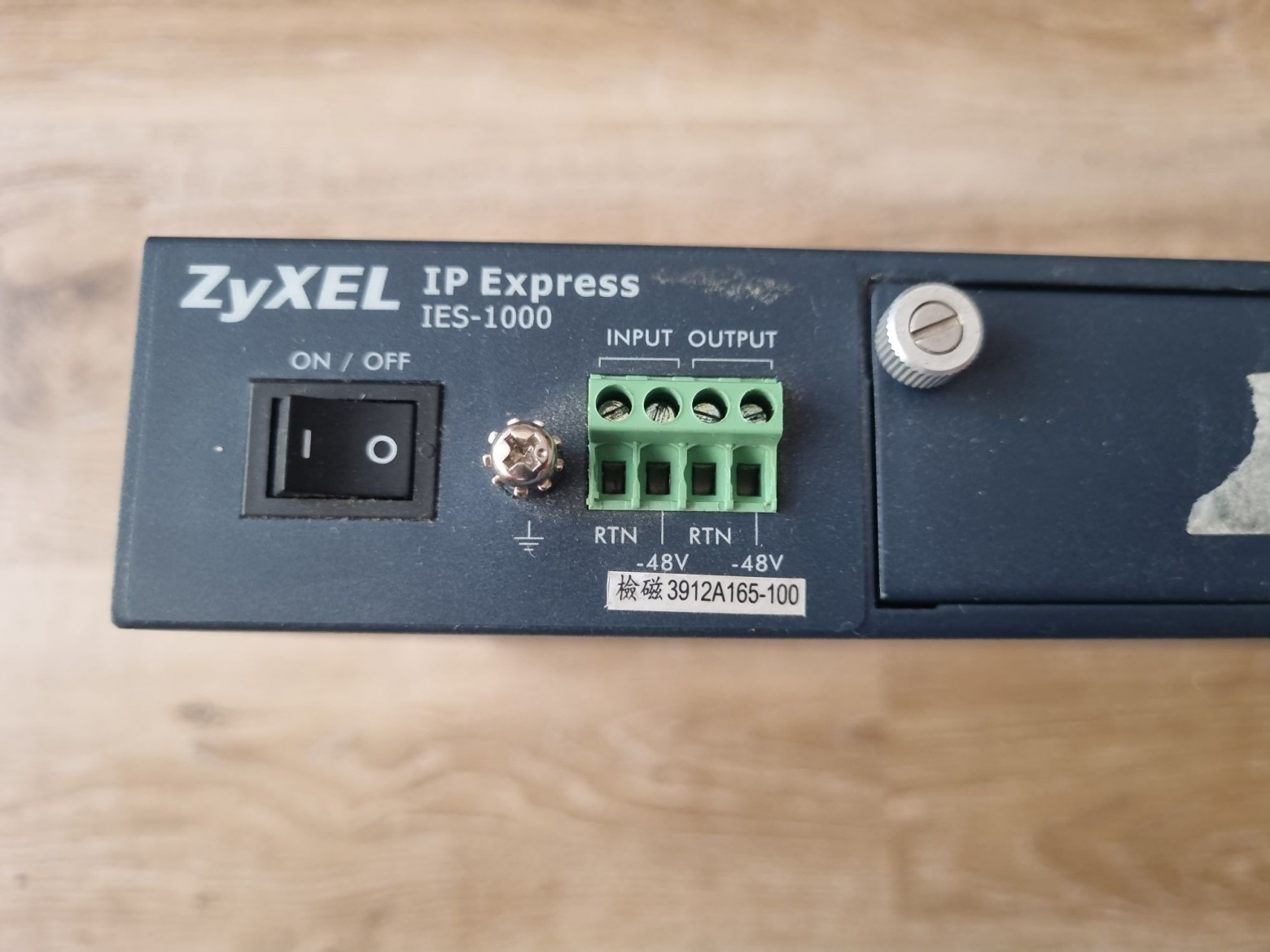

Питается железка от БП на 48 В — обычное дело для телекоммуникационного оборудования.

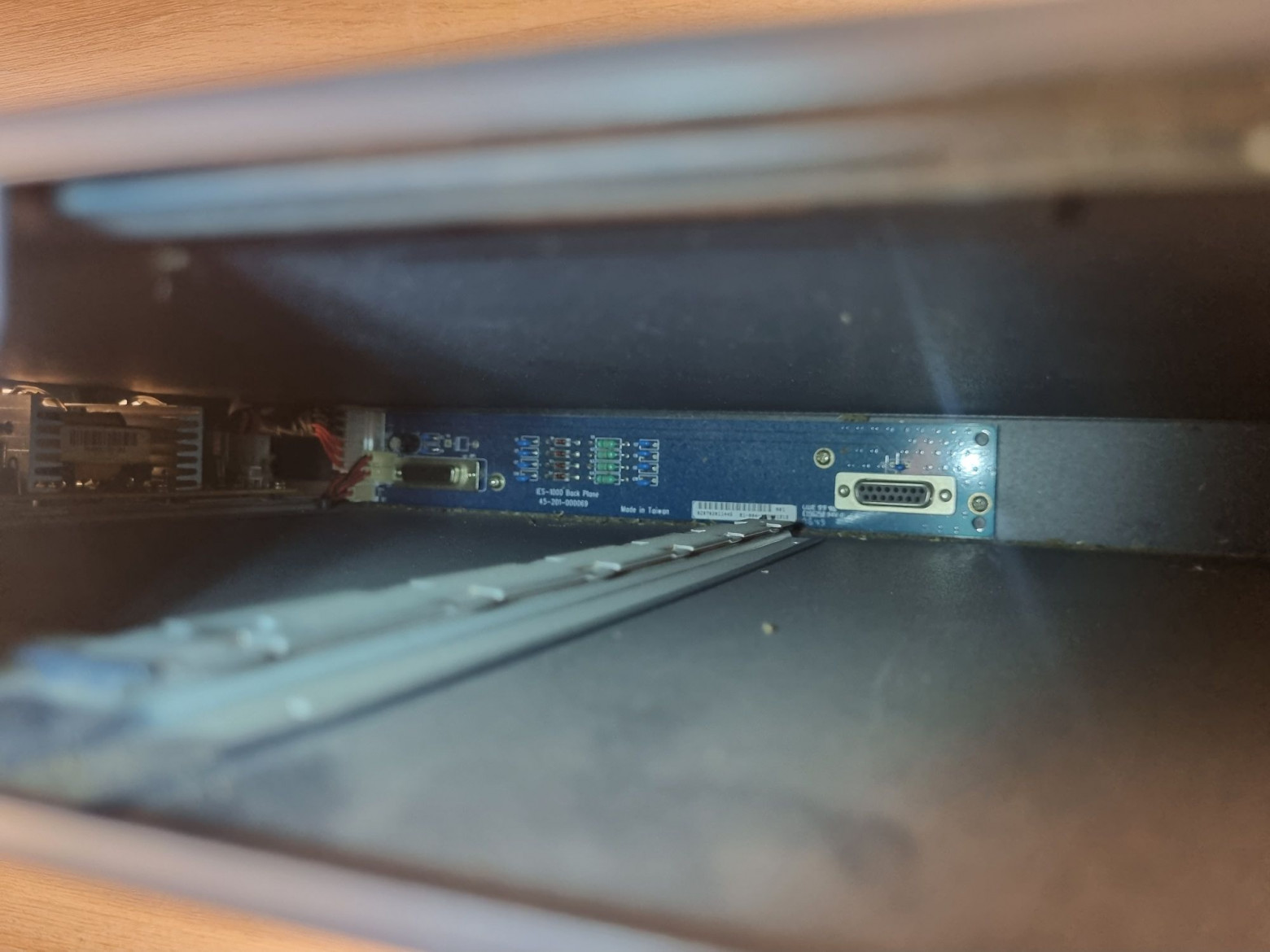

Внутри ничего интересного: только блок питания и кросс-плата. Даже не стал разбирать и детально отснимать внутренности.

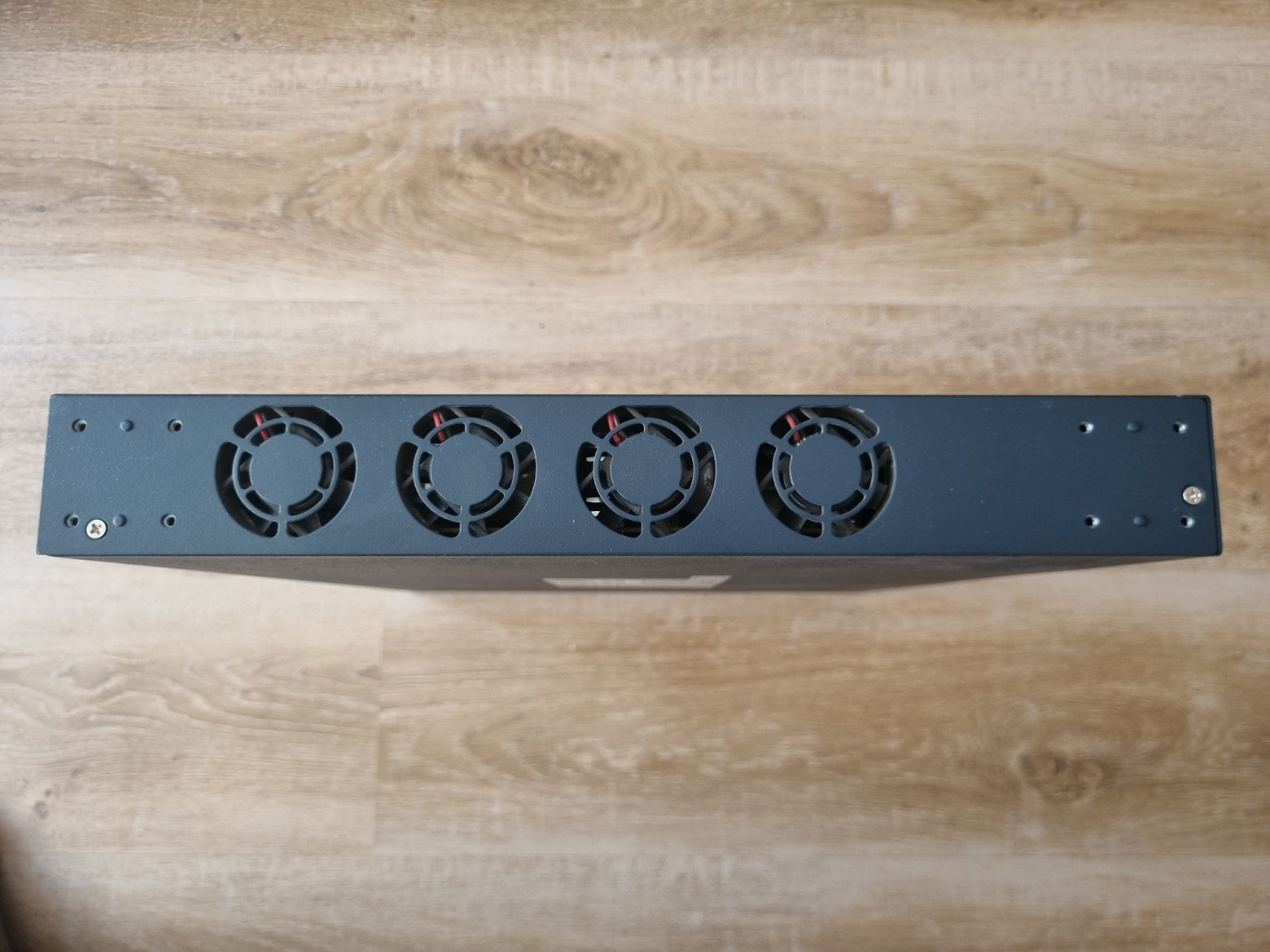

С одного из боков кулеры охлаждения. С других сторон нет ничего.

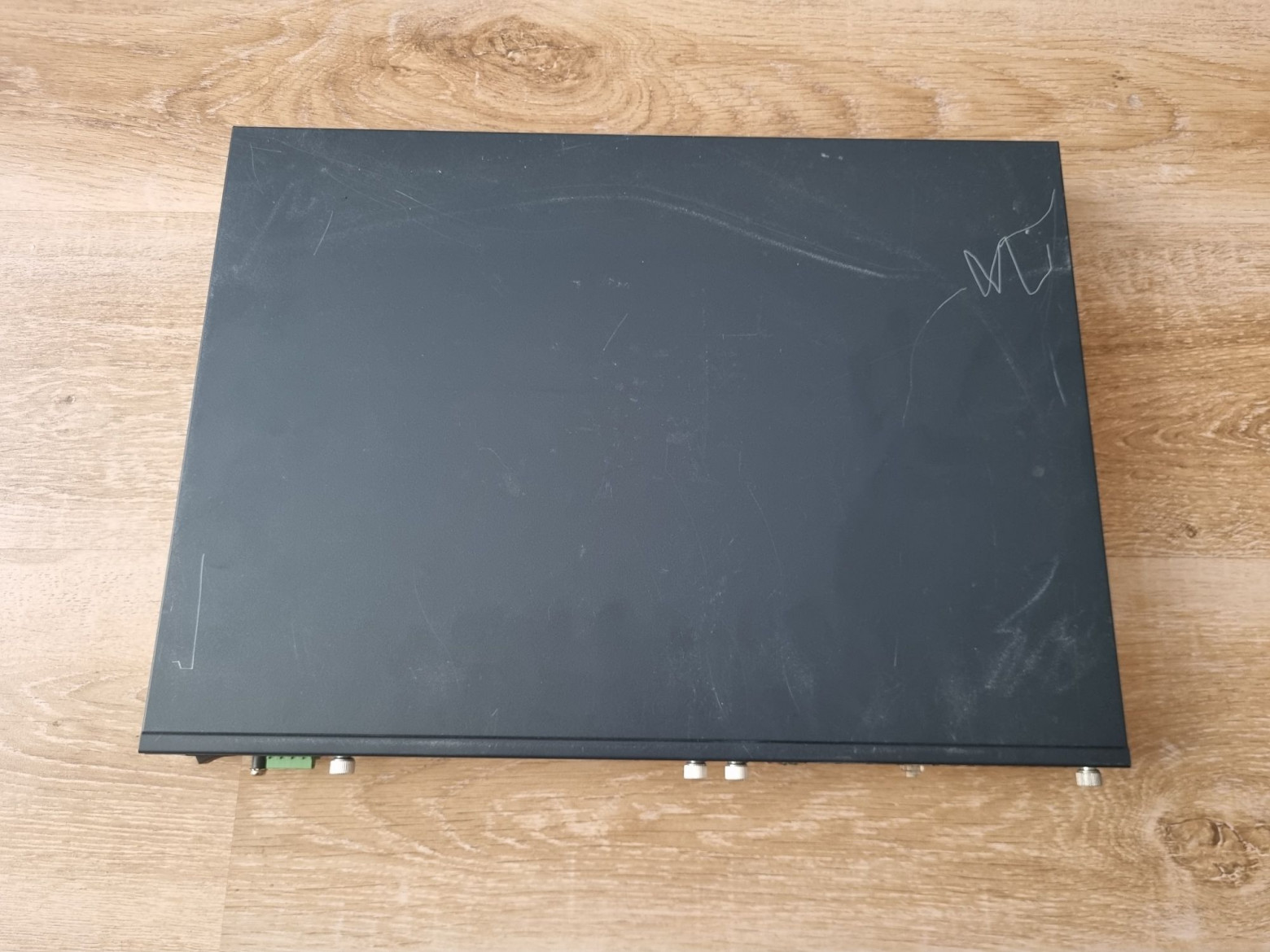

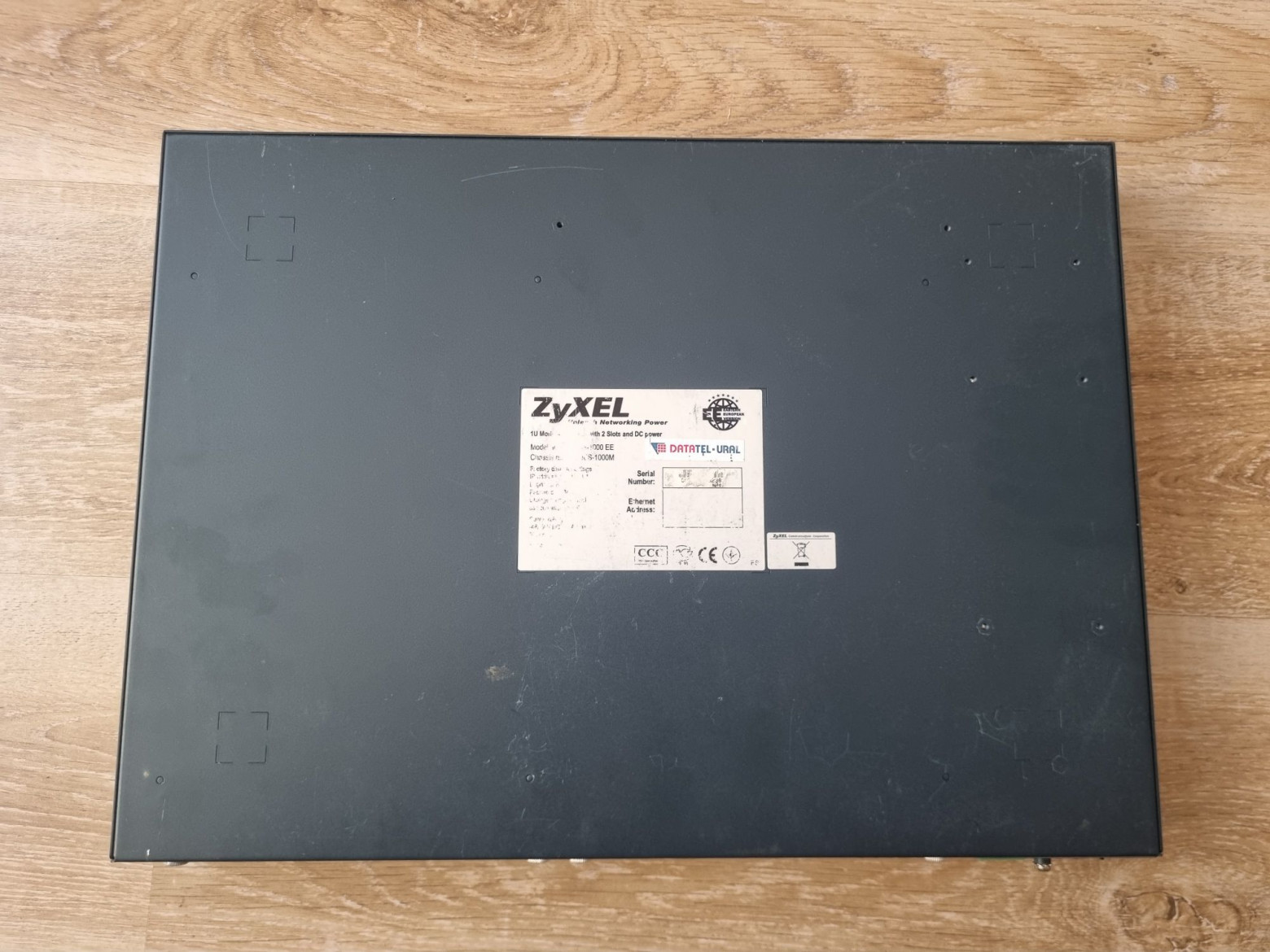

Снизу заводская наклейка.

❯ AAM-1008

Рассмотрим поподробнее модуль мультиплексора.

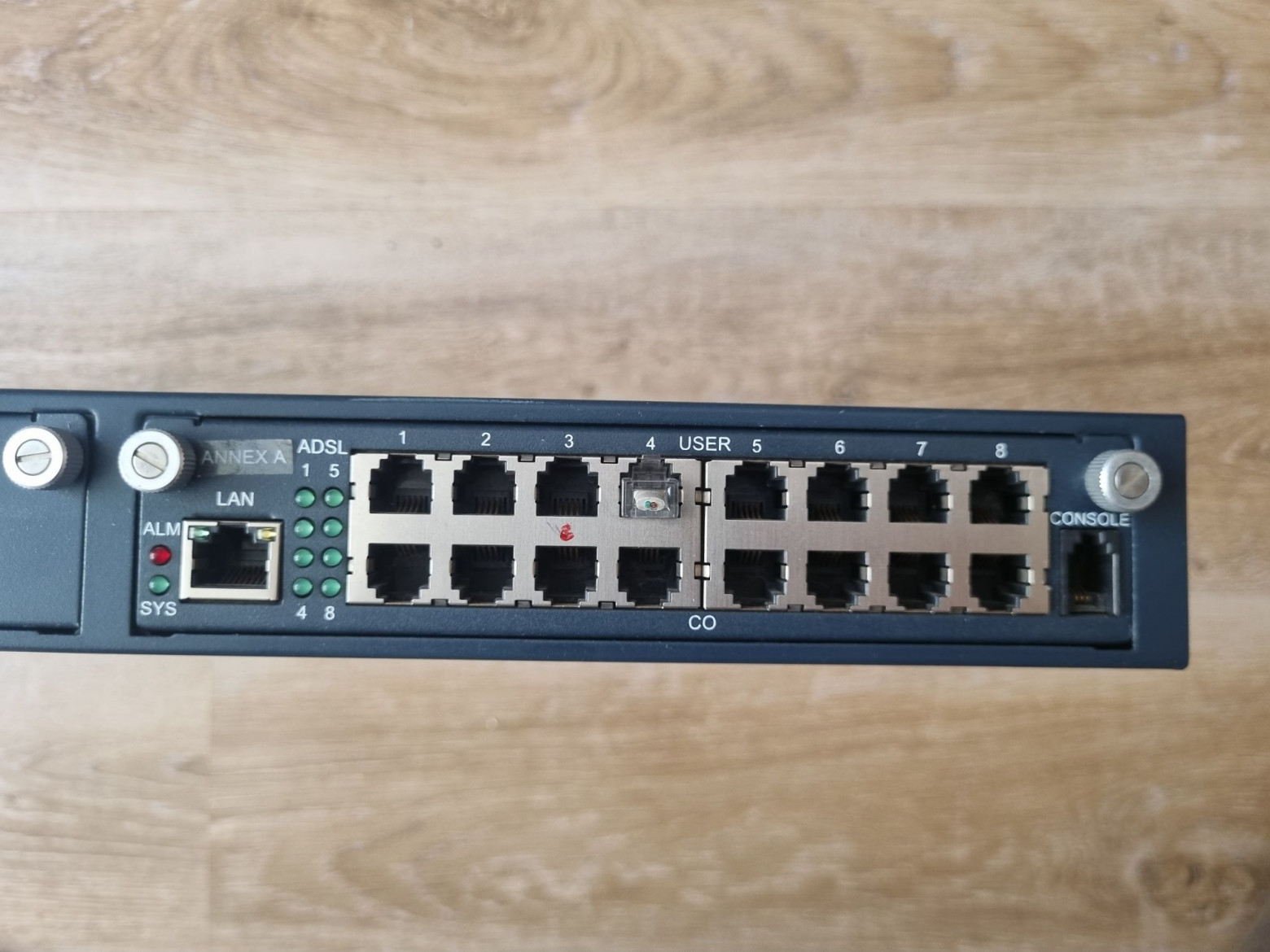

На передней части шестнадцать портов 6P6C. К верхним (USER) подключаются абонентские линии, к нижним (CO, Central Office) — оборудование АТС. Один из разъёмов заткнут откушенным коннектором: так прежний владелец пометил вылетевший порт.

Слева гнездо Ethernet и два светодиода. SYS — индикатор того, что девайс загрузился и готов к работе, ALM — сигнализация неисправности. Рядом светодиоды линка ADSL. Справа разъём для консольного кабеля.

Вытаскиваем модуль из шасси. Представляет он собой сборку из двух плат.

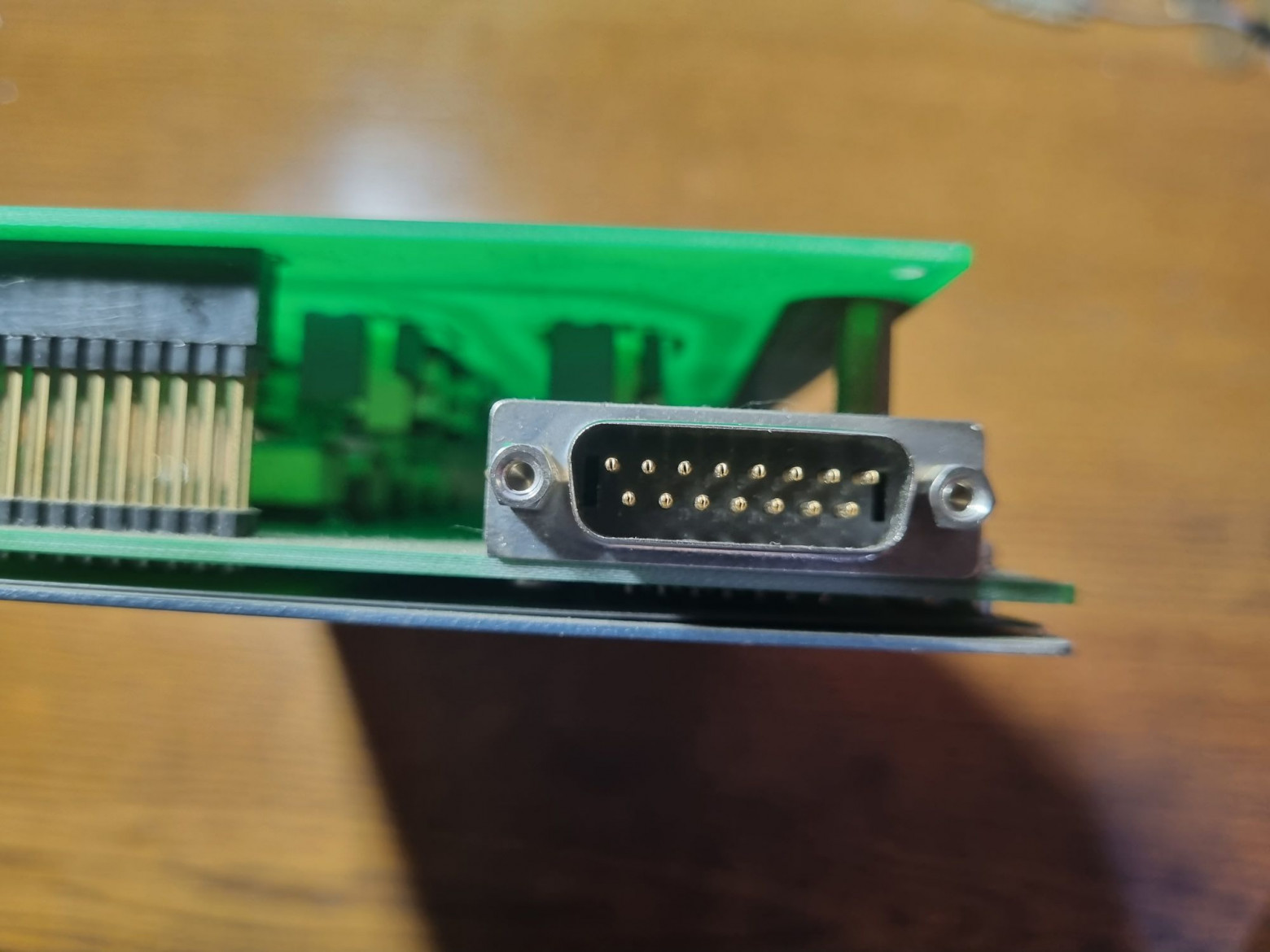

Сзади разъём DB15M, через который подаётся питание.

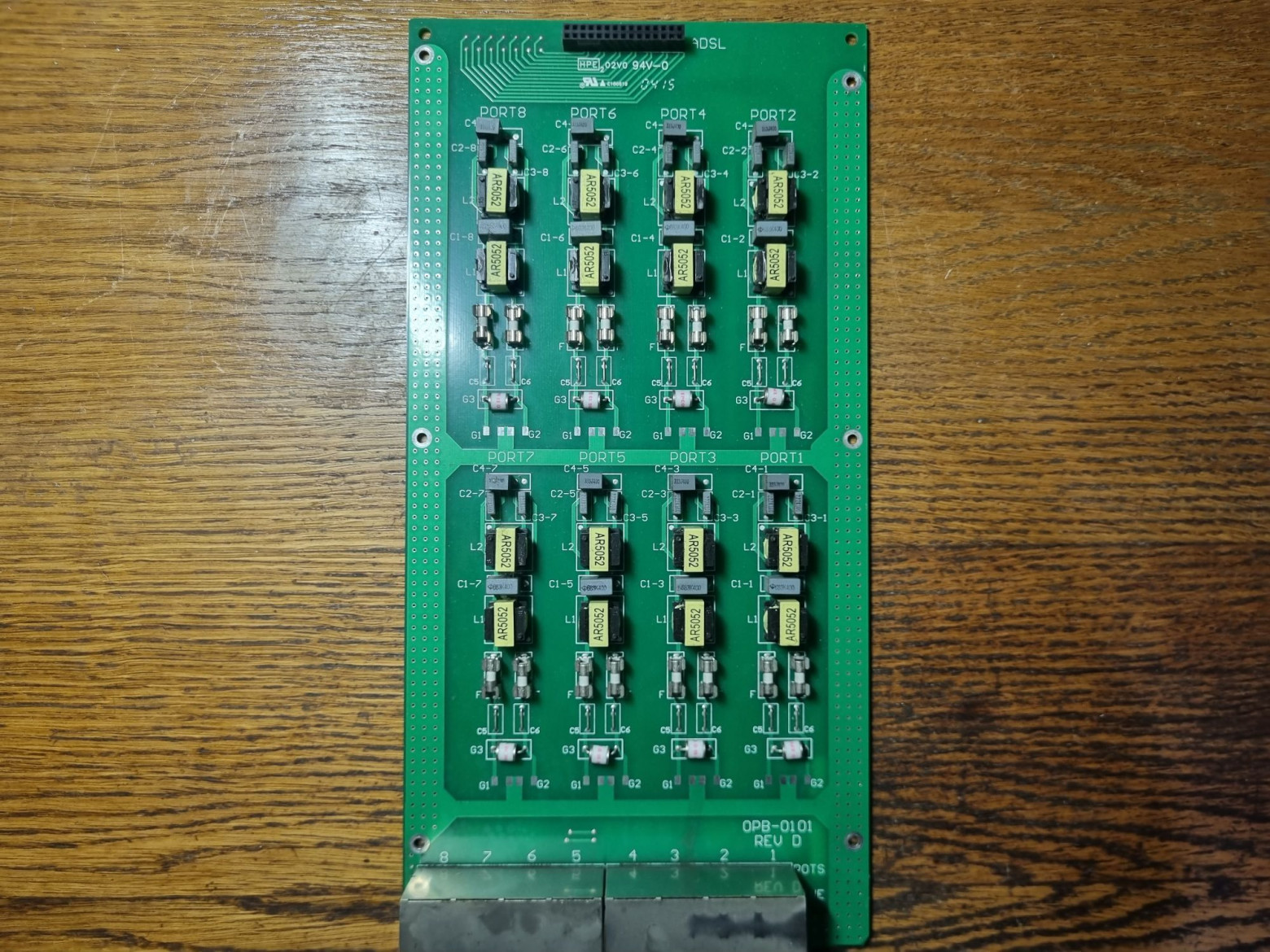

На верхней плате расположились порты.

Здесь же восемь встроенных сплиттеров, защитные разрядники (на случай грозы и прочих ударов судьбы) и предохранители (если вдруг сосед с перфоратором порвёт провода и замкнёт линию на 220 В).

Нижняя плата — основная.

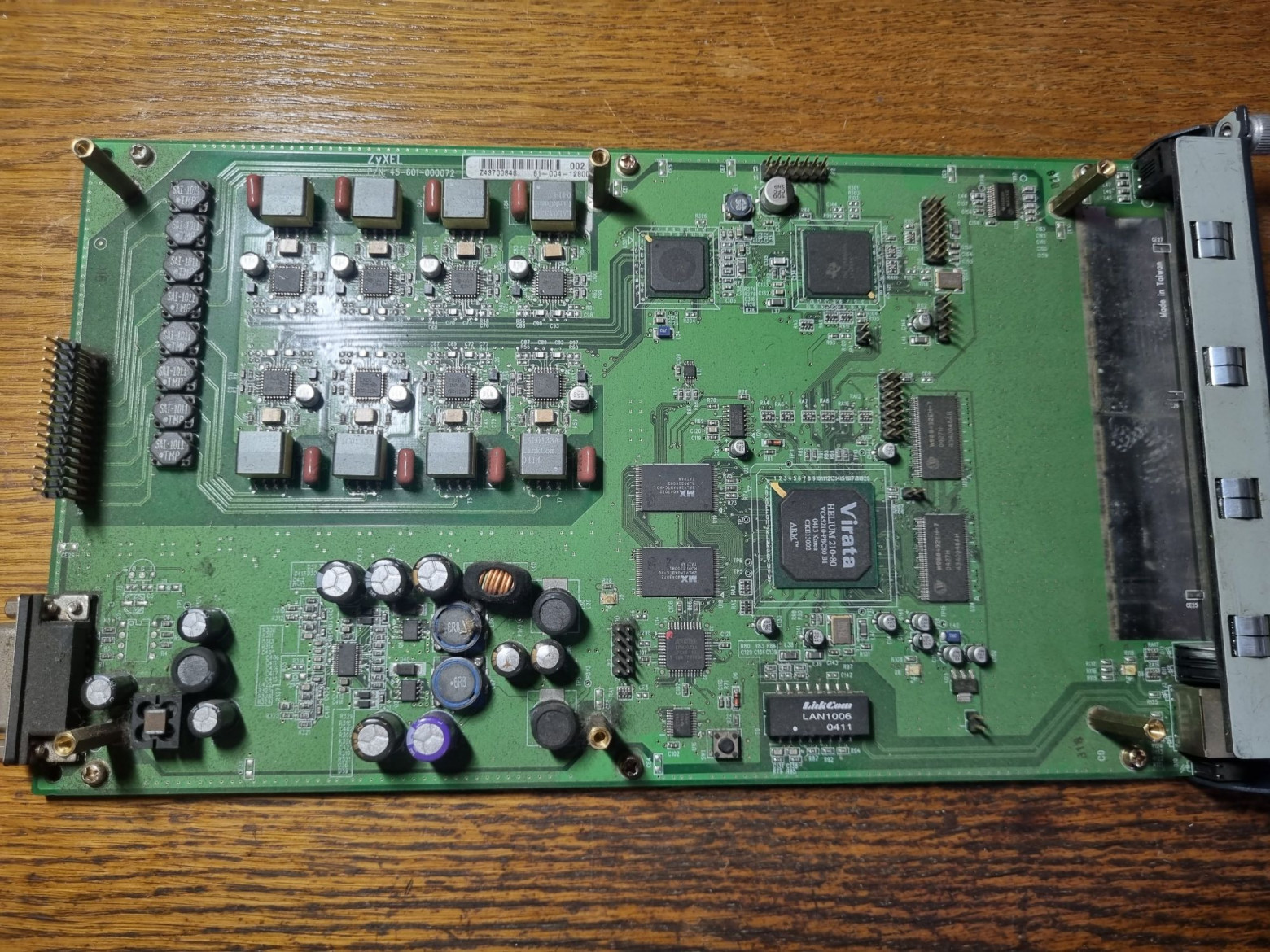

Хорошо видны процессор, память, контроллер Ethernet, цепи питания и восемь ADSL-трансиверов. Собран девайс на чипсете Virata Helium 210-80, предназначенном специально для телекоммуникационного оборудования.

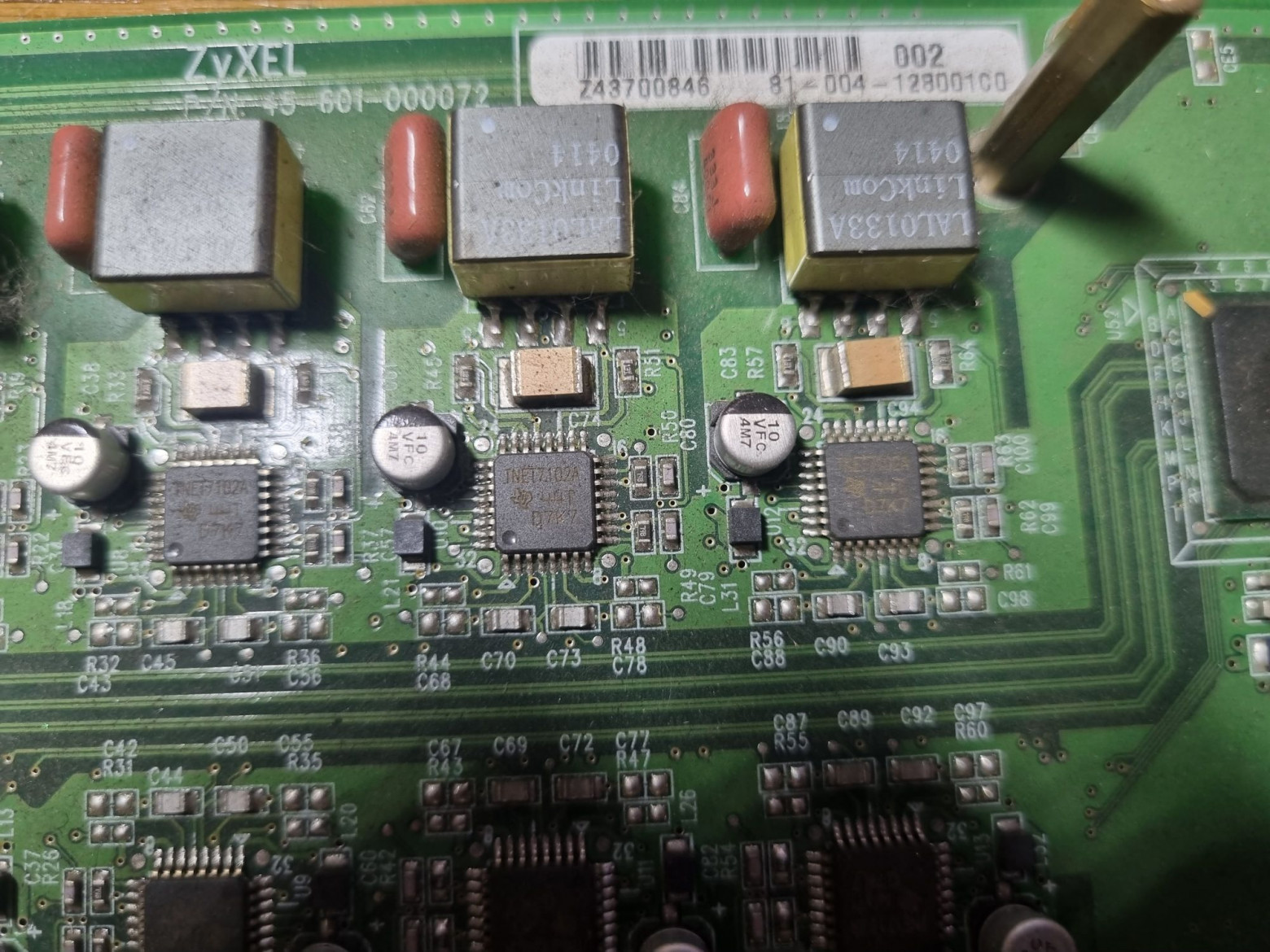

Каждый трансивер собран на чипе INET7102A. Гугл без понятия, что за чип, по-видимому, заказной.

❯ Первый запуск

Ну что же, попробуем включить всё и посмотреть, живо ли оно.

Первая попытка окончилась неудачей — при втыкании в розетку БП издал оглушительный щелчок, после чего почувствовался характерный запах.

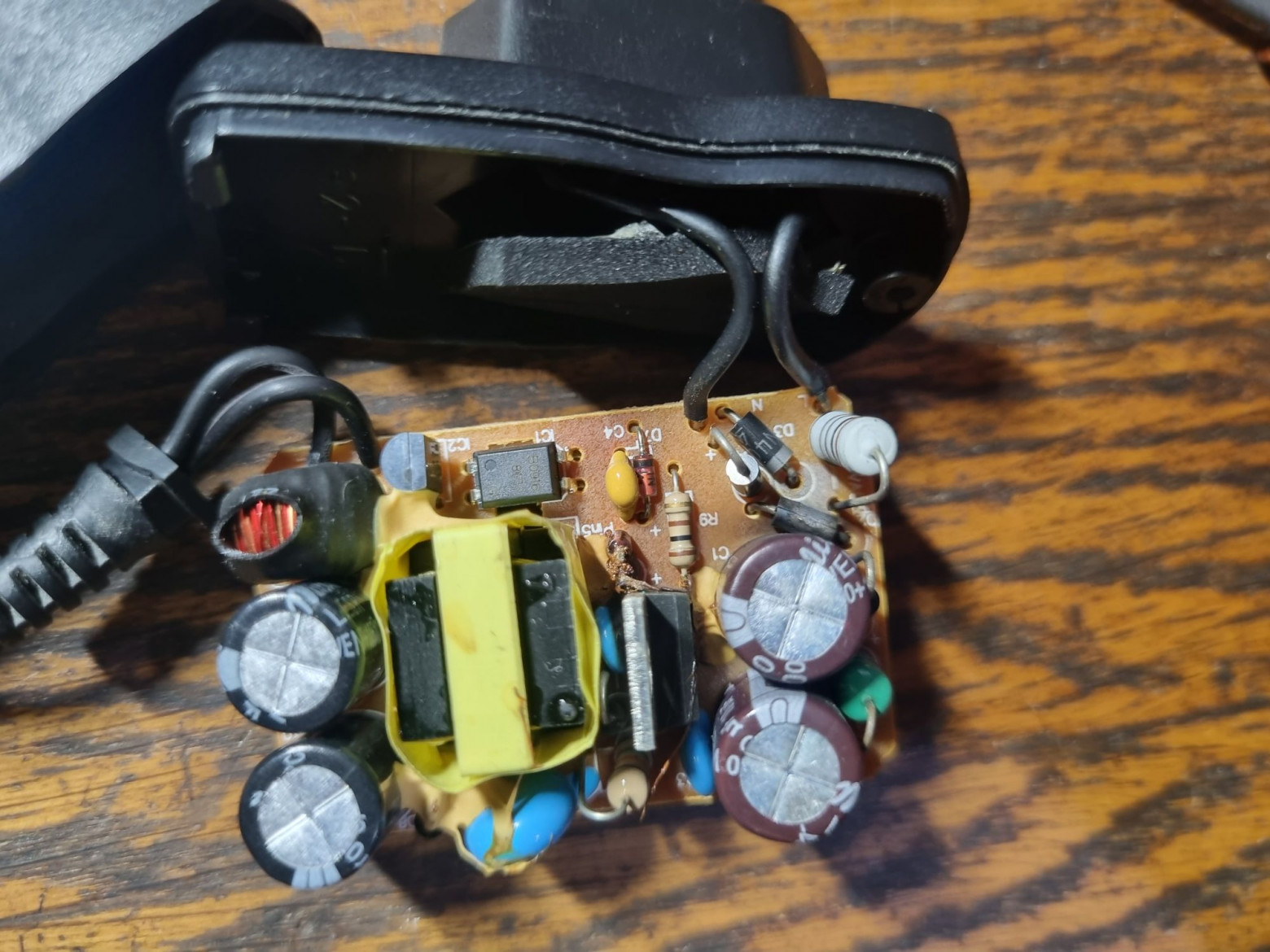

Вскрытие показало, что сгорел один из диодов. Скорее всего, причиной стал мерзкий кремового цвета герметик, от старости ставший проводящим и устроивший КЗ. Впрочем, даже новые БП у таких модемов бабахали не то чтобы редко.

С DSLAM всё было повеселее: при включении он тихо зажужжал кулерами (ожидал, что будет реветь как пылесос, но нет), помигал индикатором SYS и перешёл в рабочий режим.

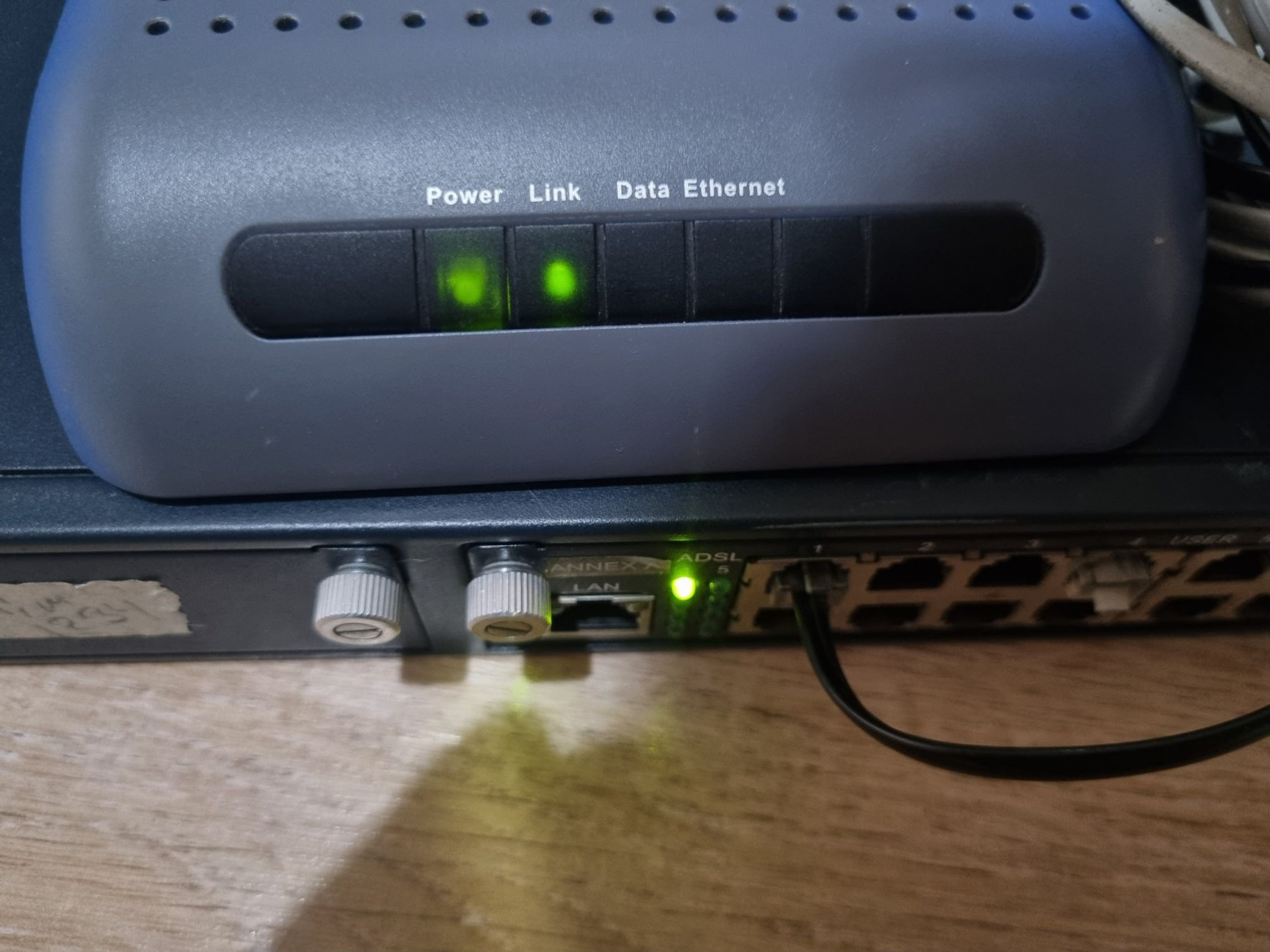

Соединяем лапшой порт «Линия» на модеме с портом «USER» на DSLAM. Вскоре на модеме и мультиплексоре загорается линк. Отлично, работает!

❯ 1483 Bridged

Подключаем модем к компьютеру, видим, как на нём загорелся индикатор Ethernet. Пробуем попинговать google.com. Ничего не работает.

Так что теперь дело за малым: настроить DSLAM и модем.

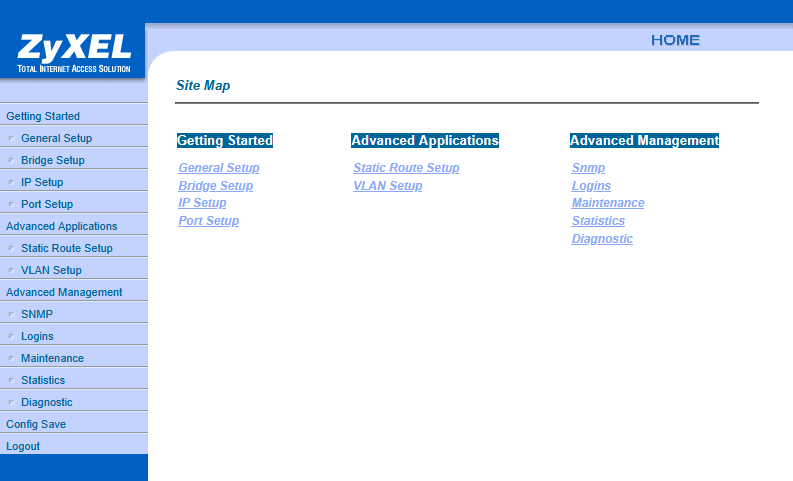

Заходим в веб-интерфейс DSLAM.

Первым делом смотрим настройки сети.

DSLAM должен находиться в одной подсети с устройством, предоставляющим доступ в интернет (роутером или компьютером, раздающим соединение). При необходимости изменяем параметры.

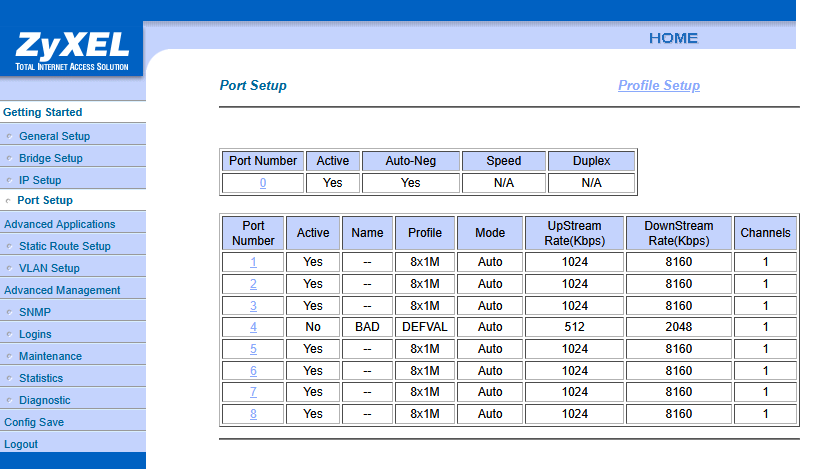

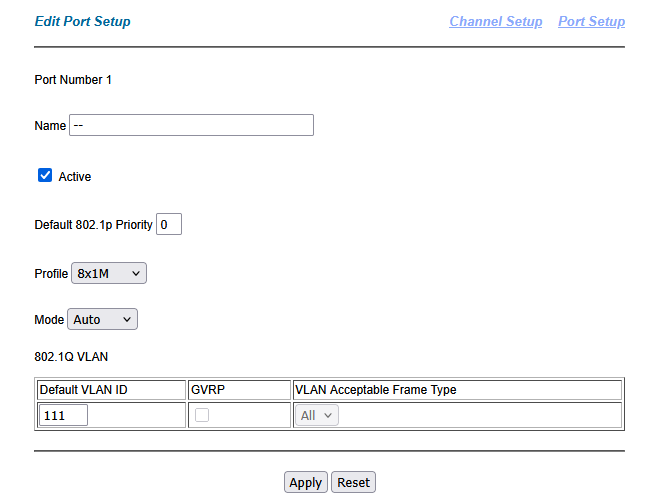

Откроем настройки портов.

Убеждаемся, что режим везде выставлен автоматический, профиль — по умолчанию, а фильтрация и тому подобные параметры отрублены. Для домашней сети этого будет более чем достаточно.

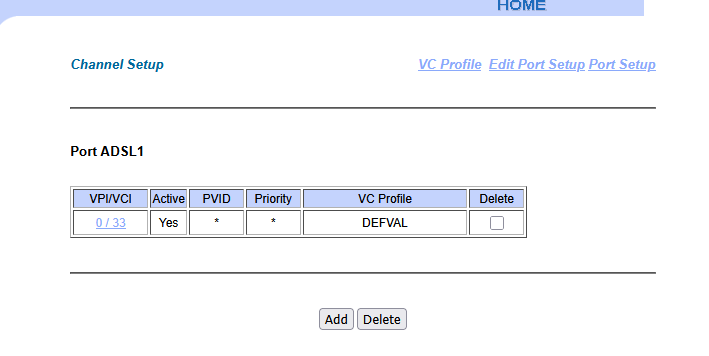

Далее жмякаем Channel Setup. Здесь нас интересуют VPI (Virtual Path Identifier) и VCI (Virtual Channel Identifier).

Сохраняем эти значения. Позже они нам пригодятся при настройке модема.

Теперь переместимся за второй компьютер, к которому подключен модем.

Заходим в веб-интерфейс. Если пароль от него неизвестен, то модем надо сбросить. За конфигурацию можно не переживать: всё равно чуть позже мы забьём туда свою.

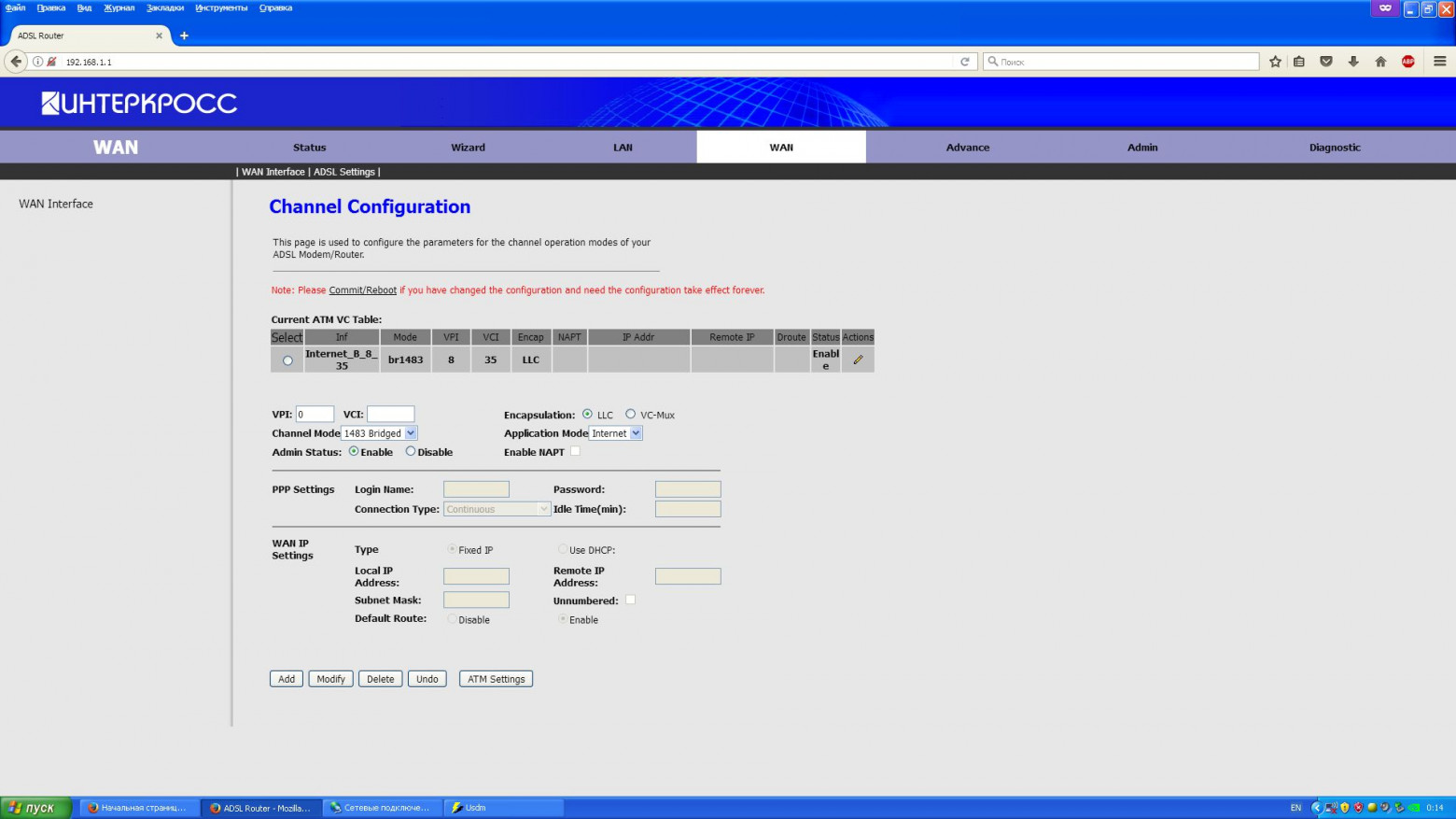

Нас интересует раздел WAN. В зависимости от модели модема вид этого меню может отличаться, но настройки в нём обычно идентичны.

Нам нужно выставить следующие параметры:

• VPI и VCI: те же самые, что на DSLAMе (в нашем случае 8/35 меняем на 0/33). Если поставить другие, линк будет гореть, но связи не будет.

• Encapsulation: LLC. Обычно на DSLAMе по умолчанию стоит именно это. Для верности стоит посмотреть, какой профиль назначен на этот порт, и ознакомиться с параметрами.

• Channel Mode: 1483 Bridged. В других модемах может называться «Bridge» или «Non-PPPoE network». Это самый простой тип соединения: в нём модем просто связывает сеть пользователя с сетью провайдера, аутентификация и тому подобные фукции отключены.

Другие параметры не меняем. Перезагружаем модем.

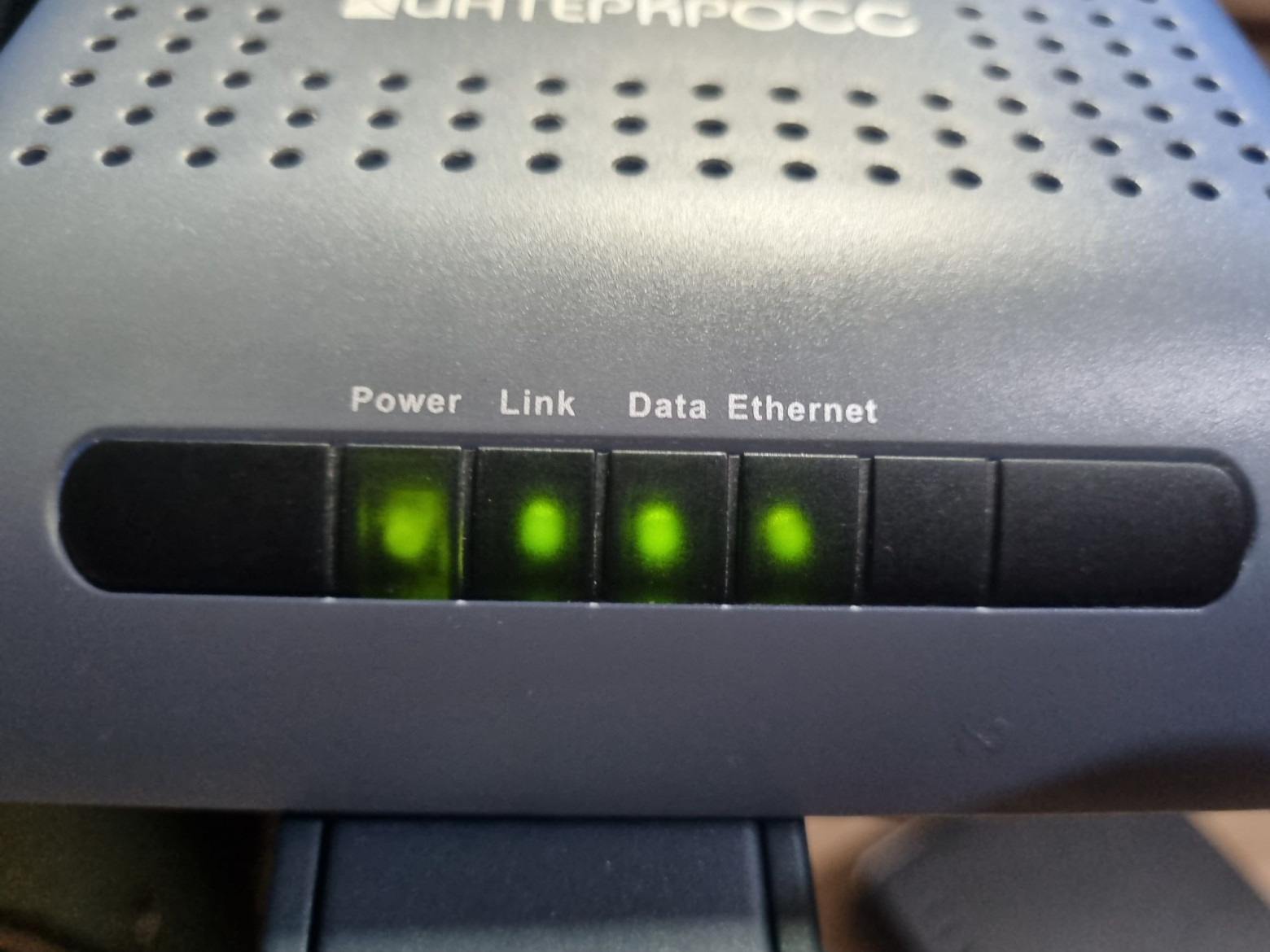

И, если всё будет сделано правильно, на модеме замигает индикатор обмена данными. На этом всё, можно проверять работу сети.

❯ Выходим в сеть

На очереди самое главное, ради чего всё это и делалось: выход в интернеты.

Убеждаемся, что беспроводная сеть отключена и компьютер связывается с внешним миром при помощи модема.

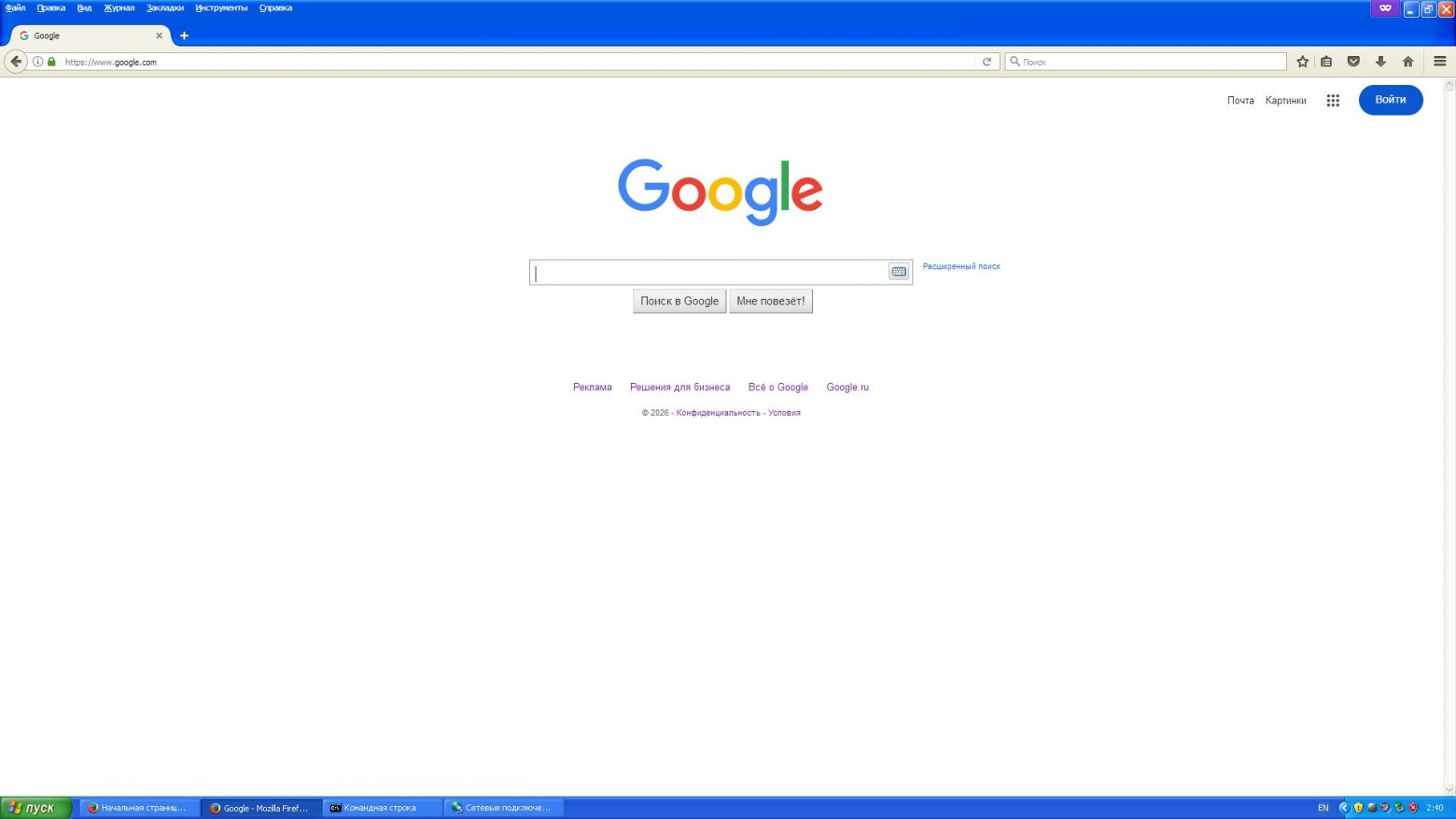

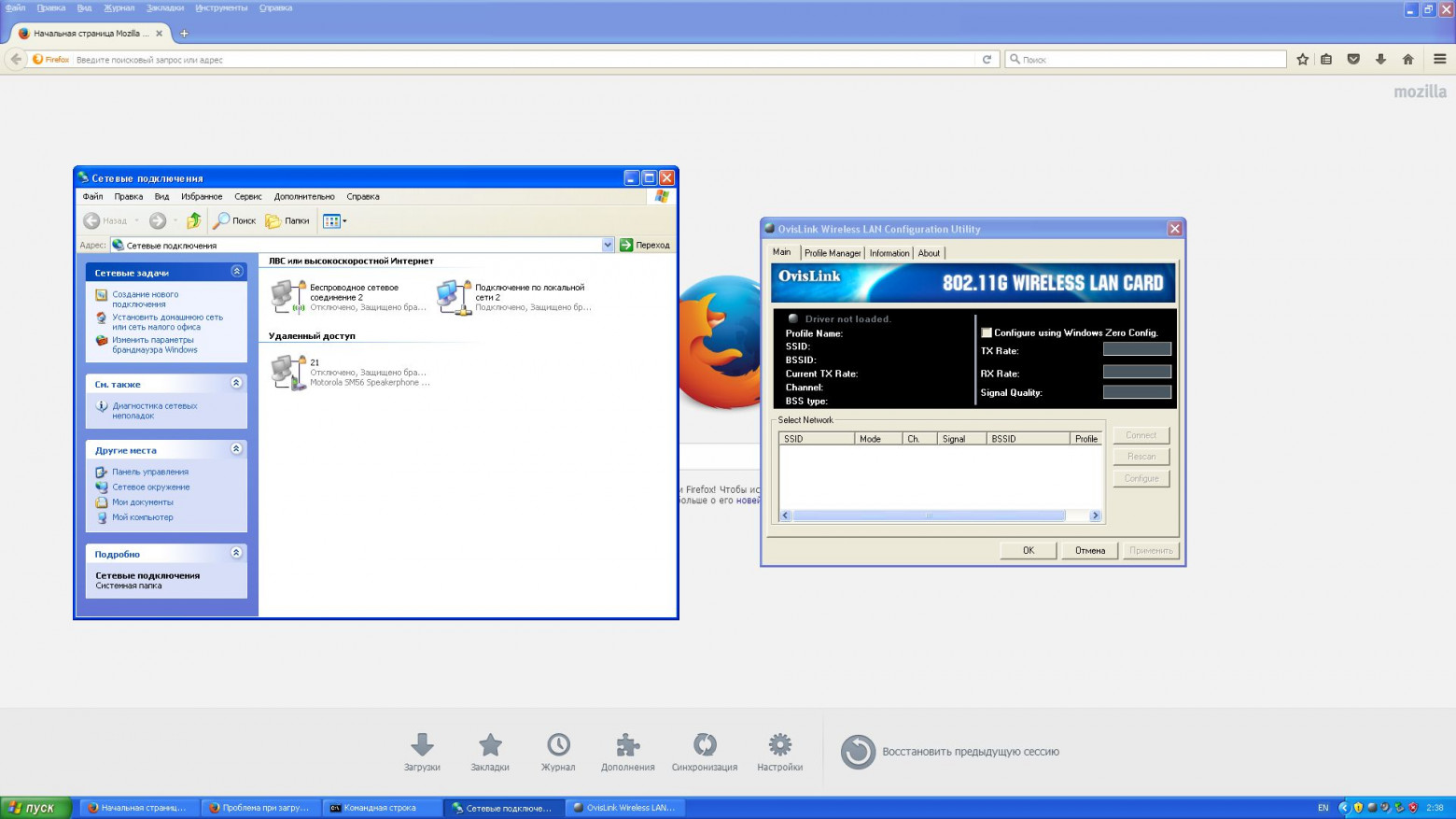

Всё работает. Можно пользоваться интернетом.

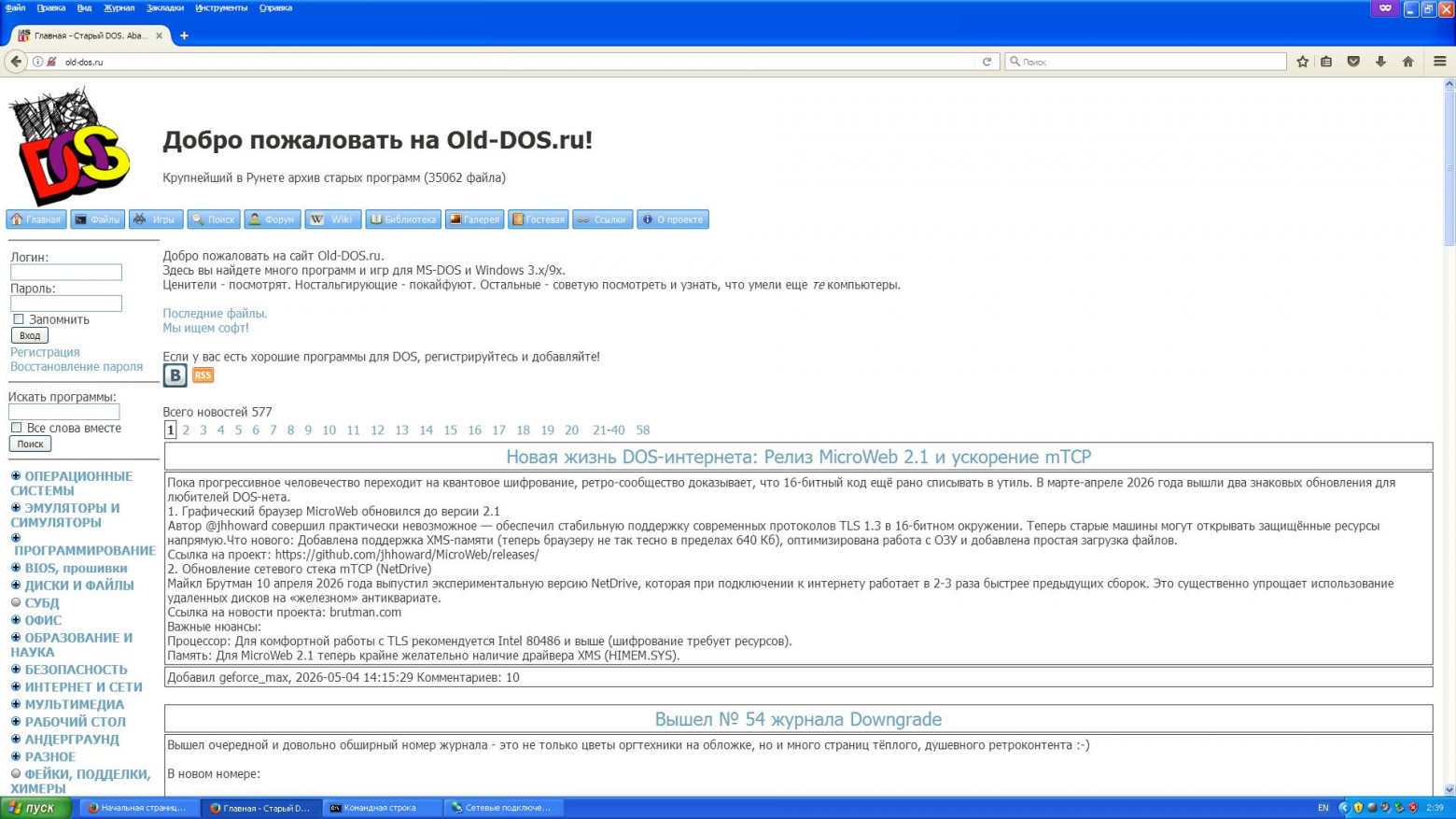

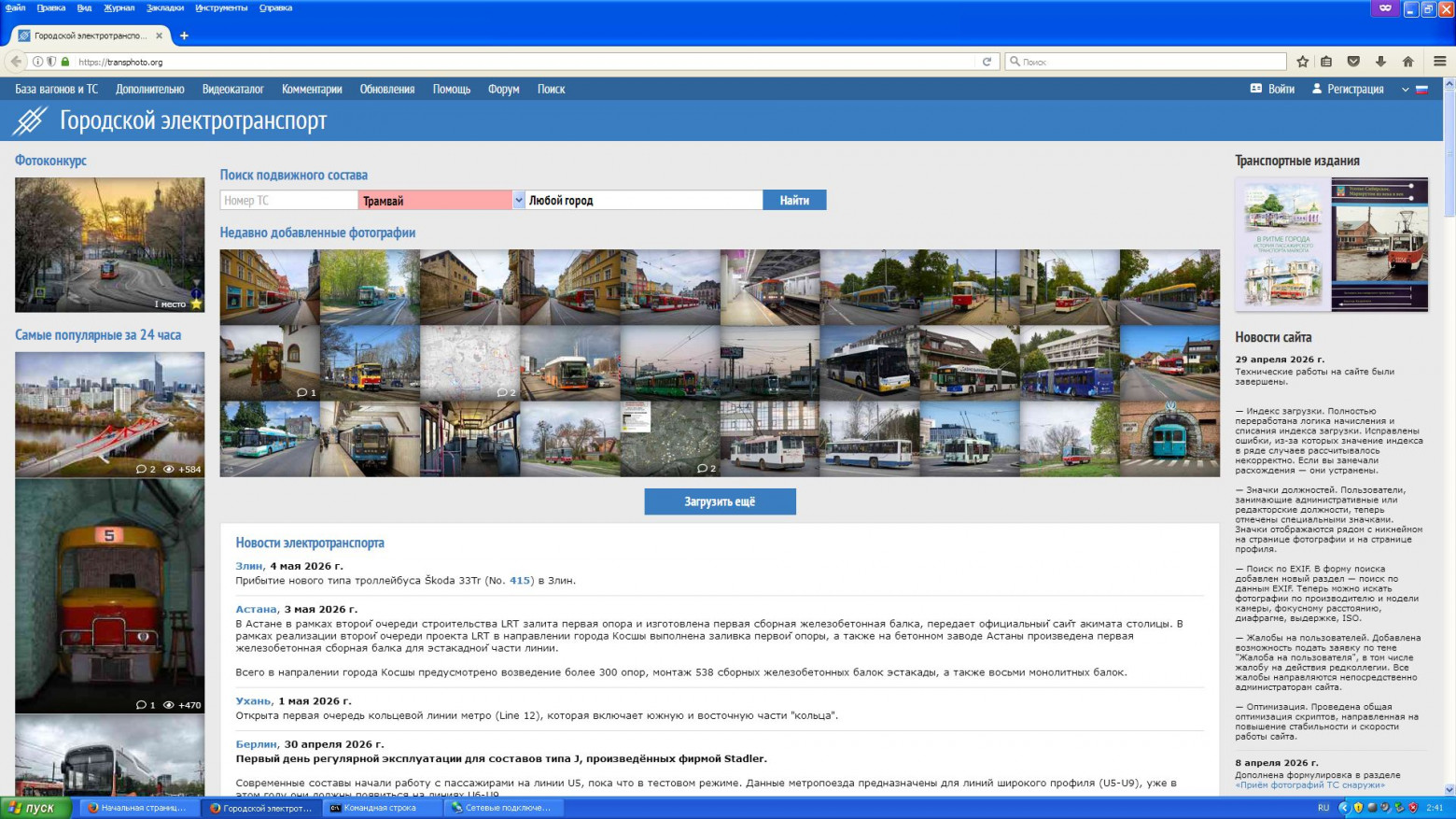

Более тяжёлые сайты тоже отлично открываются.

О более лёгких говорить и вовсе не приходится.

Увы, браузер довольно старый и многие сайты на нём не работают или работают очень плохо. Тем не менее, скорости хватает, чтобы за приемлемое время загружать статьи на Хабре с картинками.

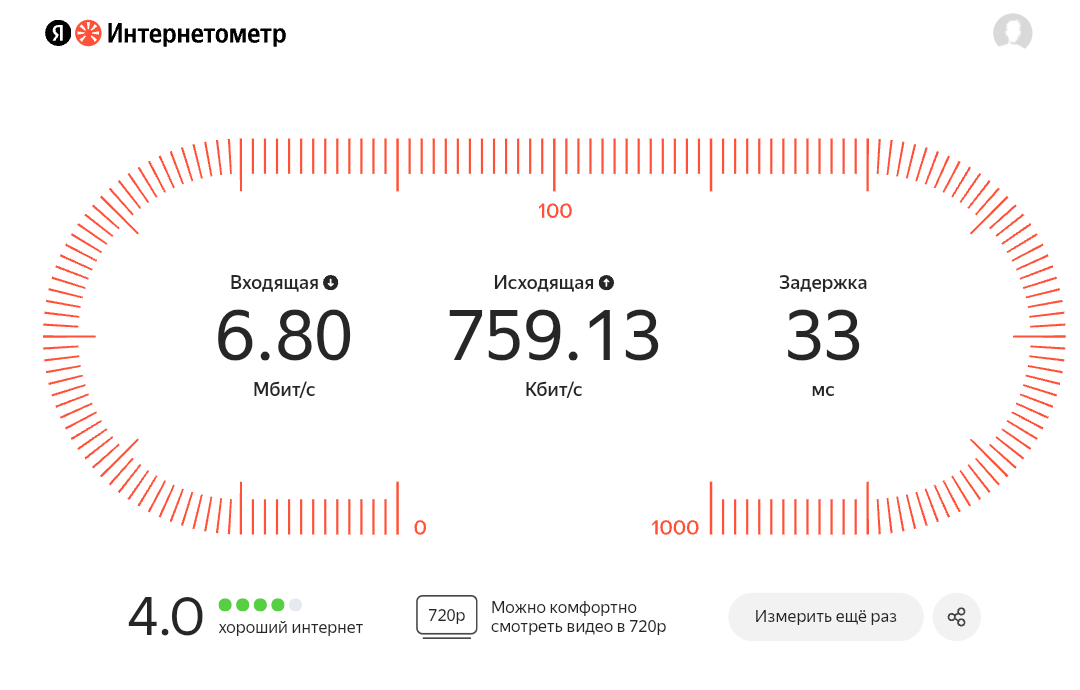

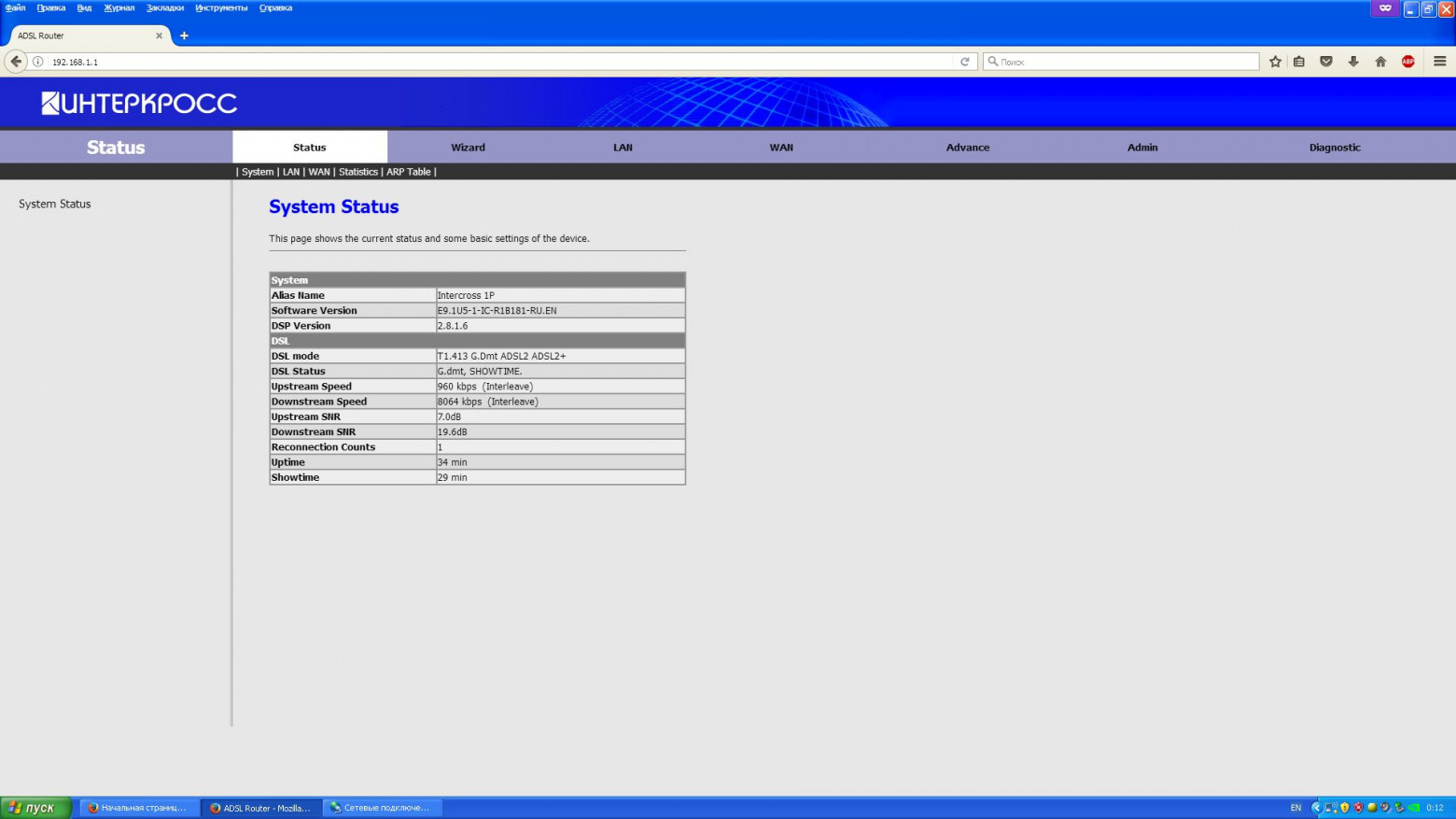

А вот и скорость интернета.

На самом деле не стоит обольщаться: в реальности этот параметр составлял примерно один-два мегабита. Так же, как и в случае с dial-up, было немало условий, влияющих на соединение, от близости дома к узлу связи до качества контакта в телефонной розетке. Но, как видно, при помощи такого оборудования реально выжать скорость, сравнимую со средненьким мобильным интернетом.

Если выйти в интернет через аналоговый модем сейчас по сути невозможно из-за чрезмерного объёма сайтов, то ADSL ещё имеет немало шансов.

❯ Так что там в итоге?

Для некоторых (в том числе и лично для меня) из нас выход в интернет через ADSL оставил даже больше воспоминаний, нежели dial-up. Было очень интересно попробовать поднять такое соединение и увидеть оборудование в работе спустя столько лет.

Конечно же, это не более, чем опыт. На самом деле существует много куда более современных и дешёвых вариантов подключения к интернету или его раздачи с одного компьютера на другой. Тем не менее, увидеть у себя работающее провайдерское оборудование и пощупать его — это очень круто.

Такие дела.

---
