Сделай шаг к ПЛИС!

Ты ждал знак? Вот он!

Много лет я не решался начать программировать ПЛИС, потому что это сложно, дорого и больно (как мне казалось). Но хорошо, когда есть друзья, которые помогают сделать первый шаг. И теперь я не понимаю одного — ПОЧЕМУ Я ЖДАЛ ТАК ДОЛГО?

Сейчас я помогу сделать первый шаг и тебе!

А зачем оно мне?

Ты устал постоянно читать доки по своему МК или держать кучу информации в голове. Ты все переписал на asm, но скорости все равно не хватает. Ты подключил два внешних устройства к своему МК, подключаешь третье, но у тебя кончились прерывания, перестают работать те модули, что уже работали. Ты берешь другой МК, более мощный из той же линейки, но опять мануалы, регистры флагов, биты… ад. Меняешь платформу: переходишь на другой МК и выкидываешь на помойку свои знания по прежней платформе. Что бы ты не делал — оно дается тяжело. Ты находишь популярную платформу, в которой можно легко из компонентов собирать проект, но выше аппаратных ограничений данного МК все равно не удается прыгнуть… Где-то на краешке сознания иногда проскакивает мысль, что вот на ПЛИС это бы точно заработало быстро и параллельно, что это «именно та задача, которую бы надо решать на плис», но я стар/глуп/занят/etc чтобы суметь/начать такое делать.

Сделай шаг к ПЛИС!

Хочешь наконец вздохнуть свободно? Идем дальше!

Радость от разработки на ПЛИС

У меня был тяжелый рабочий день. С одной работы я приехал на вторую работу, потом на дачу, вечером домашние дела, уроки, потом семейный просмотр кино и только в 23 часа я оказался совершенно свободен! Сказать, что я был уставший — ничего не сказать. Но в таком состоянии я сел за ноут с твердой целью: сделать генератор меандра на 440 Гц. Прошло 20 минут и я уже слышал его в наушниках. Я не верил своим ушам! Еще 15 минут мне потребовалось, чтобы сделать ШИМ и менять громкость. К тому времени плата с ПЛИС у меня была всего с неделю и до этого я пролистал всего пару книг по Verilog.

В тот вечер я понял: ВОТ ОНО! Вот та платформа, в которой я быстро и легко могу превращать свои мысли в реально работающее железо!

Сделай шаг к ПЛИС!

Почему так?

Опишу плюсы, которые есть в изучении и применении ПЛИС, хотя их и так все знают:

  • Универсальность знаний — при смене модели МК нужно читать доки. При смене производителя МК нужно читать доки. Нужно постоянно читать доки, постоянно держать в голове кучу информации. При разработке на ПЛИС, если знаешь Verilog или VHDL, то можно не только программировать любой ПЛИС из линейки одного производителя, но и при желании перейти на другого (Altera, Xilinx). Хоть и будут моменты с освоением другой среды разработки, тонких аппаратных моментов, но сама суть подхода проектирования устройств на HDL от этого не изменится.
  • От идеи к железу — при разработке проекта, если тебе не хватает одного мк, то приходится выбирать другой. В принципе можно строить предположения справится или не справится этот МК с проектом. Либо есть какой-то конкретный МК и ты пытаешься туда вместить проект. Чаще всего именно так. Мне это чем-то напоминает подход моего деда, который делает лестницу из того, что есть в сарайке. Хотя можно спроектировать лестницу, купить досок, которые подойдут… От идеи к железу, а не наоборот.
  • Простота применения чужих разработок — можно взять чужой модуль и применить его в своем проекте. По коду сможете понять, как он работает. Даже, если он для xilinx, а вы делаете под altera. Иногда это получается не сарзу, но это проще, чем, например, добавлять двоичные библиотеки к проекту на c++/Qt
  • Независимость блоков. Блоки в HDL, как чистые фунции в ЯП. Зависят только от входных сигналов. Разработанный и отлаженный модуль в будет и дальше работать правильно, как бы не рос проект. Ничто снаружи не повлияет на правильность его работы изнутри. Да и вообще можно забыть, как он работает — это черный ящик. К тому же, блоки работают параллельно.

Сделай шаг к ПЛИС!

Проблема выбора

Сильно останавливают вопросы, что выбрать: Altera/Xilinx, Verilog/VHDL, какую отладочную плату взять. Но обо всем по порядку.

Производитель

Я выбрал Altera. Почему? Ну мы вот так с другом решили, хотя название Xilinx мне красивее. НО. Если ты сейчас не можешь выбрать, то я сделаю это за тебя. Тебе нужен Altera! Почему? Я не знаю. Сейчас важнее сделать шаг: сделать выбор. Я выбрал Altera и пока не пожалел.
Сделай шаг к ПЛИС!
Сделай шаг к ПЛИС!

Язык

Берем Verilog потомучто… ну ты понял.
Сделай шаг к ПЛИС!

Отладочная плата

На выбор отладочной платы ушло больше всего времени. Понятно, что платы отличаются установленной микросхемой ПЛИС. А микросхемы ПЛИС отличаются друг от друга количеством элементов. Но совершенно не понятно, сколько их потребуется для твоих тестовых проектов. Поэтому большую часть времени я потратил на поиск всевозможных проектов на ПЛИС на предмет того, чтобы узнать, сколько они потребляют ресурсов ПЛИС.

В семействе Altera, за разумные деньги мы можем купить платы с CPLD MAX II на 240, 570 и 1270 элементов, либо более старшие микросхемы FPGA, которые Cyclone 1, 2, 3, 4 с количеством до 10000 и более ячеек. Как же выбрать?

Даже на базе 240 ячеек, проект Марсоход делает просто огромное количество проектов. Настоятельно рекомендую ознакомиться, чтобы иметь примерное представление о сложности проектов, которые можно уместить в 240 ячеек. С другой стороны, существуют проекты, которые полностью программируются под аппаратную копию определенного ПК, включая процессор и всю логику вокруг него (NES, Speccy, Orion, ЮТ-88, etc). Для этого уже требуется пять, десять и более тысяч ячеек. Плюс эти платы содержат дополнительные внешние устройства.

Поэтому я бы посоветовать взять что-то среднее между 240 и 10000 ячейками, с предпочтением в сторону увеличения в зависимости от доступных средств. На отладочной плате лишние ячейки это не страшно, а если их не хватит — уже ничего не поделаешь. Потом, когда устройство отлажено, станет ясно, сколько надо ячеек, купить под нужное количество, без лишнего «обвеса», дешевле и оставить в готовом устройстве.

То, чем действительно отличаются MAX от Cyclone'ов, кроме количества ячеек, это:
1) У серии MAX внутри нет PLL. На каждой отладочной плате есть генератор, как правило на 50 МГц. Основной массе проектов этого будет достаточно. Все синхронизации будут происходить путем деления 50 МГц на какое-нибудь значение. Либо, можно взять внешний генератор и подать на отдельный вход ПЛИС. А что, если потребуется частота выше 50 МГц? Мне не удалось с ходу найти генераторы выше 50 МГц. Но тут как раз на помощь и приходит PLL, который встроен в Циклоны. На нем можно умножить частоту, например, до 100 МГц.
2) В серии Cyclone встроены аппаратные блоки умножения. Их количество зависит от конкретной модели — тут как раз можно «всетаки заглянуть в инструкции», чтобы узнать сколько. Если предполагаете делать какой-то ЦОС, то они пригодятся: сэкономят ячейки, увеличат скорость. С другой стороны, если нет умножителей, их можно синтезировать, но у маленькой ПЛИС на это может не хватить ресурсов.

Во всем остальном у меня критерий «влезло/не влезло». Отладка на заведомо бОльшей, чем нужно плате, с последующей заливкой в минимально необходимую для этого.

Сколько нужно денег?

Сделай шаг к ПЛИС!

Программатор
Я считаю, что у меня нет времени, чтобы паять программаторы на рассыпухе.

300 рублей. Я свой брал на ебее, выглядит так:
Сделай шаг к ПЛИС!

Отладочная плата
Выбор широкий, в зависимости от количества денег.

Начальный уровень 350 — 550 рублей. Это платы на MAX II (240 или 570 ячеек). Могут подойти для начального ознакомления и дальнейшего пристройства в конечные устройства. На плате есть генератор, пара кнопок, пара светодиодов, остальные 80 выводов на свое усмотрение.
Сделай шаг к ПЛИС!

Блок питания
Обязательно должен быть, но не всегда идет в комплекте. Потребуется БП на 5 вольт и ток 2А.

Средний уровень от 900 до 1500 рублей. Это платы Cyclone 1, 2, 3, 4 отличающиеся в основном количеством ячеек.
Маркируются примерно так:
EP2C5T144 — Cyclone 2 примерно 5к ячеек
EP4CE6E22C8N — Cyclone 4 примерно 6к ячеек
EP2C8Q208C8N — Cyclone 2 примерно 8к ячеек

Можно заметить, что Cyclone 3 может иметь больше ячеек, чем Cyclone 4.

Вот несколько вариантов:

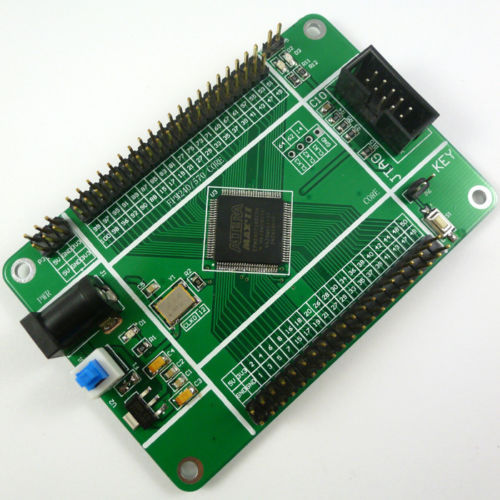

835 рублей.
ALTERA FPGA CycloneII EP2C5T144 Minimum System Board for Learn good
Сделай шаг к ПЛИС!

880 рублей
Altera CycloneII EP2C5T144 FPGA Mini Development Learn Core Board E081
Сделай шаг к ПЛИС!

1265 рублей
EP2C8 EP2C8Q208C8N ALTERA Cyclone II FPGA Evaluation Development Core Board
Сделай шаг к ПЛИС!

Платы с расширенными возможностями. Это платы, на которых установлены дополнительные модули (UTP, USB, AUDIO), разъемы (SD, VGA), кнопки, переключатели, светодиоды, семисегментные индикаторы и т.д. Либо может идти базовая плата, а к ней могут прилагаться платы расширения отдельно.

У меня трудится такой комплект — плата + плата расширения:
Altrea EP4CE10E22 FPGA CORE Board+ Device Board USB/Sound/Ethernet/SD Card/VGA
2760 рублей

Вот основная плата. На ней есть 2 светодиода, 2 кнопки, 4 переключателя, семисегментный интикатор и микросхема оперативной памяти.
Сделай шаг к ПЛИС!

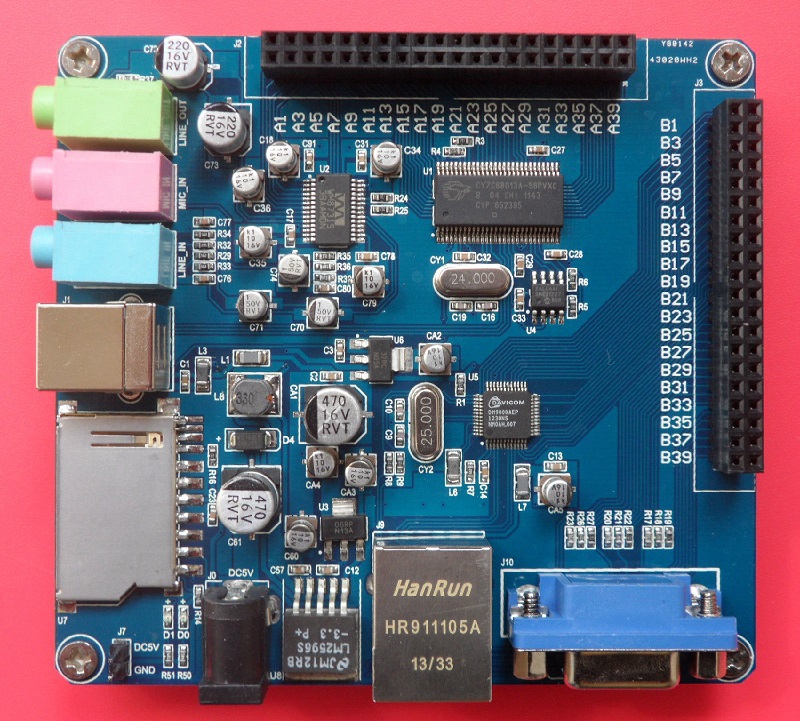

Плата расширения. На ней распаяны SD, VGA, а так же контроллеры USB(High Speed USB2.0 Chip: CY7C68013A), AUDIO(Sound Card up to 96kHz/32bit ADC/DAC: WM8731S), UTP(100M Ethernet interface: DM9000A):
Сделай шаг к ПЛИС!

Эти платы просто вставляются одна в другую, но у меня она пока лежит в ящике. Для своих поделок у меня макетка, с которой я соединяюсь шлейфом, который идет в комплекте. Еще в комплекте идет блок питания на 5 вольт.

Еще варианты:

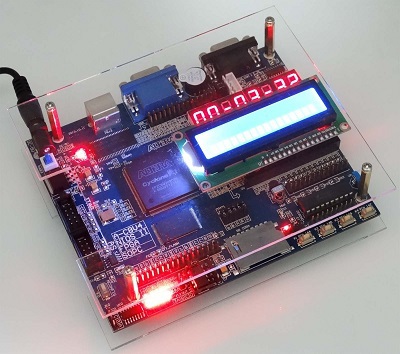

Altera Cyclone NIOS II SOPC FPGA Development Learning Board EP2C8Q208C8N+LCD1602 — 2670 рублей
Сделай шаг к ПЛИС!

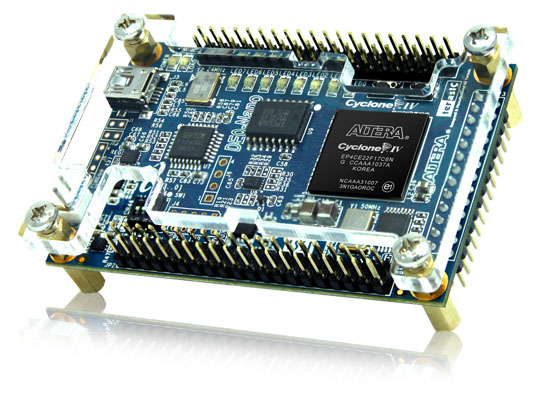

Terasic Altera FPGA DE0-Nano Cyclone IV Development and Education Board — 4600 рублей
Сделай шаг к ПЛИС!

Широкий выбор альтеровских плат и расширений к ним
Проект Марсоход

Но в целом, большие и дорогие отладочные платы я бы не рекомендовал сразу покупать. Дорогие покупки должны быть обоснованы, сейчас же пока не ясно что подойдет лучше. Ясно станет, когда начнется практика.

Заказал, ждем

Пока идут платы, можно начать себя морально и технически готовить:
— Установить Quartus II v.11.1
Почитать:
— Книга: А.К. Поляков Языки VHDL и Verilog в проектировании цифровой аппаратуры 2003
www.kit-e.ru/articles/circuit/2008_3_161.php — Краткий курс HDL
— Уроки на марсоходе по верилогу, архитектура, простые советы по стилю.
VERILOG как образ жизни
Хорошие примеры (EN)

ВСЕ!

Мы ждем от тебя интересных проектов на ПЛИС!

PS. Обращаясь к тебе на «ты», я обращаюсь, как к равному, личности, а не части толпы. Если обращение на «ты» оскорбило, прошу меня извинить.

Автор: UA3MQJ
