Одновременно с анонсом новых процессоров AMD с микроархитектурой Zen+, получивших кодовое имя Pinnacle Ridge, компания представила набор системной логики X470. Интересно, что если в техническом плане этот чипсет ничем не отличается от X370, то платы на его основе, по замыслу AMD и её партнёров, должны стать более совершенными и надёжными. И здесь речь идёт не столько о поддержке более скоростной оперативной памяти и оптимизациях работы с ней при разгоне, сколько об адаптации и усилении цепей питания процессора для поддержки более производительных CPU Ryzen 7 2700X с уровнем TDP до 105 ватт. Кроме того, X470 должен обладать более низким тепловыделением и энергопотреблением, нежели X370. Иными словами, уже имеющийся чипсет слегка отполировали, дав производителям материнских плат хороший повод для выпуска очередных серий своих продуктов.

И те не заставили себя долго ждать. Одной из первых отметилась компания MSI, выпустившая на X470 сразу пять новых материнских плат. Флагманом свежей серии стала модель MSI X470 GAMING M7 AC, которую мы сегодня изучим и протестируем с новым процессором Ryzen 7 2700X.

Если сравнить характеристики новой MSI X470 GAMING M7 AC и предшествующей ей MSI X370 GAMING M7 ACK, то первая, в дополнение к поддержке новых процессоров (которые будут работать и на старой плате) и более быстрой памяти, отличается от второй отсутствием уже давно не актуального порта U.2 и чуть большим количеством USB-портов (17 против 16). Всё. Но это только с точки зрения технических характеристик. На самом деле изменений в новинке куда больше. Впрочем, обо всём по порядку.

⇡#Технические характеристики и рекомендованная стоимость

MSI X470 GAMING M7 AC (MS-7B77)
Поддерживаемые процессоры Процессоры AMD Ryzen (Summit Ridge, Raven Ridge, Pinnacle Ridge) седьмого поколения микроархитектуры Zen и Athlon/А-серии (Bristol Ridge) седьмого поколения в исполнении Socket AM4
Чипсет AMD X470
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 3600/3466/3200/3066/3000/2933/2800/2667/2400/
2133/1866 МГц;
поддержка A-XMP
Разъёмы для плат расширения 2 слота PCI Express x16 3.0, режимы работы x16/х0 или x8/x8;
1 слот PCI Express x16 2.0, режим работы x4;
3 слота PCI Express x1 2.0
Масштабируемость видеоподсистемы NVIDIA 2-way SLI Technology;
AMD 2-way CrossFireX Technology
Интерфейсы накопителей Чипсет AMD X370:
– 6 × SATA 3, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10);
– 1 × M.2 (М2_2 поддерживает как PCI-E 2.0 x4, так и SATA-накопители типов 2242/2260/2280);
Процессор AMD Ryzen:
– 1 × M.2 (М2_1 поддерживает как PCI-E 3.0 x4, так и SATA-накопители с пропускной способностью до 32 Гбит/с типов 2242/2260/2280)
Сетевой интерфейс Гигабитный сетевой контроллер Killer E2500
Беспроводной сетевой интерфейс Intel Dual Band Wireless-AC 8265 (Wi-Fi 802.11 a/b/g/n/ac, dual band (2,4 и 5,0 ГГц) с пропускной способностью до 867 Мбит/с, Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220:
– высококачественный, защищённый от электромагнитных помех HD аудиопроцессор Audio Boost 4;
– технология Nahimic 3;
– изолированная от PCB звуковая зона;
– отдельные слои текстолита для левого и правого каналов аудио;
– защита от щелчков;
– звуковые конденсаторы Chemi-Con;
– премиум-разъёмы с позолотой контактов
Интерфейс USB Чипсет AMD X470 и процессор AMD Ryzen:
– 8 портов USB 3.1 Gen1 (4 – на задней панели, 4 – подключаются к разъёмам на системной плате);
– 6 портов USB 2.0 (2 – на задней панели, 4 – подключаются к разъёмам на системной плате);
– 2 порта USB 3.1 Gen2 (оба – на задней панели платы, Type-C и Type-A);
Контроллер ASMedia ASM1143:
– 1 порт USB 3.1 Gen2 (Type-C, подключается к внутреннему разъёму для передней панели корпуса)
Разъёмы и кнопки на задней панели кнопки Clear CMOS и BIOS FLASHBACK+;
2 порта USB 2.0 и комбинированный PS/2;
2 порта USB 3.1 Gen1;
два коннектора для антенн беспроводного модуля связи;
2 порта USB 3.1 Gen1;
2 порта USB 3.1 Gen2 Type-C и Type-A и сетевая LAN-розетка RJ-45 (LAN Protect);
оптический выход S/PDIF-интерфейса;
5 3,5-мм аудиоразъёмов с позолоченными контактами
Внутренние разъёмы на системной плате 24-контактный разъём питания ATX;
2 8-контактных разъёма питания ATX 12 В;
6 SATA 3;
M.2 NGFF 2240/2260/2280;
2 разъёма USB 3.1 Gen1 для подключения 4 портов;
2 разъёма USB 2.0 для подключения 4 портов;
разъём USB 3.1 Gen2 для подключения порта Type-C;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для помпы СЖО;
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
2 4-pin RGB LED разъёма;
разъём WS2812B;
разъём TPM;
группа разъёмов для передней панели;
разъём аудио для передней панели;
перемычка Clear CMOS;
кнопка GAME BOOST;
кнопка включения;
кнопка сброса;
индикатор Debug Code LED
BIOS 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 5.0;
поддержка PnP 1.0a;
поддержка SM BIOS 2.8
Контроллер I/O Nuvoton NCT6795D
Форм-фактор, габариты (мм) ATX, 304 × 244
Гарантия производителя, лет 3
Минимальная розничная стоимость, руб. 17 700

⇡#Упаковка и комплектация

Картонная коробка, в которой поставляется MSI X470 GAMING M7 AC, пожалуй, одна из самых ярких на рынке. На фоне какого-то кровавого звёздного космоса парит изображение платы, окаймлённое различными логотипами и стикерами. В таком оформлении упаковка просто обязана обратить на себя внимание, выделяясь на фоне любых конкурентов.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

На обратной стороне коробки отмечены ключевые особенности платы, приведены её краткие характеристики, перечислены разъёмы на задней панели и краткие гарантийные обязательства.

Стандартная наклейка на торце коробки содержит информацию о модели и серийном номере продукта, штрих-коды и краткое перечисление интерфейсов.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Внутри коробка разделена на два отсека. В верхнем на отдельном поддоне расположена материнская плата, запечатанная в антистатический пакет. В отсеке под ней можно найти комплектующие, разделённые на две части.

Первая — это четыре SATA-кабеля с защёлками, заглушка на заднюю панель, жёсткий соединительный мостик для SLI, кабели для подключения подсветки и антенны для модуля беспроводной связи.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Вторая часть информационно-макулатурная: краткая и полная инструкции по эксплуатации платы, памятка по установке процессора в разъём, диск с драйверами и утилитами, рекламный буклет и наклейки для SATA-кабелей.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

MSI X470 GAMING M7 AC выпускается в Китае и обеспечивается трёхлетней гарантией. Плата далеко не из дешёвых, так как в российских магазинах данную модель можно купить по цене от 17 700 рублей, а на ближайших к нам зарубежных торговых онлайн-площадках её стоимость начинается с отметки 208 евро.

⇡#Дизайн и особенности

MSI X470 GAMING M7 AC – материнская плата классической компоновки форм-фактора ATX. Её размеры равны 304 × 244 мм. Выглядит новинка аккуратно и спокойно, но при этом нельзя сказать, что скучно.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

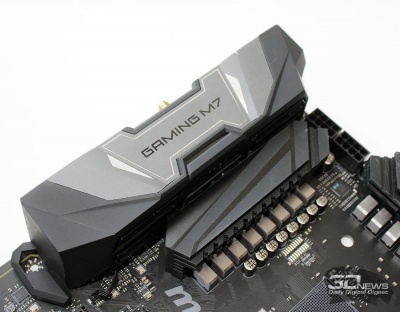

Нескучность достигается благодаря фигурному пластиковому кожуху выходов и стильному радиатору на чипсете, совмещённому с радиаторами на портах накопителей М.2.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

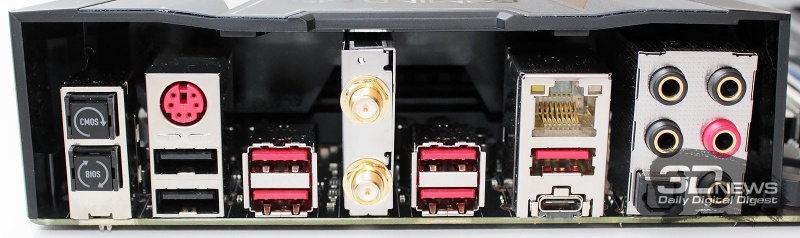

На интерфейсную панель выведены сразу восемь портов USB, из которых два версии 2.0, четыре – 3.1 Gen1 и ещё два – скоростные 3.1 Gen2 типов А и С. Также здесь можно найти кнопки сброса CMOS и обновления BIOS, комбинированный порт PS/2, коннекторы для антенн беспроводной связи и LAN-розетку RJ-45, оптический выход и пять 3,5-мм аудиоразъёмов с позолоченными контактами внутри.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

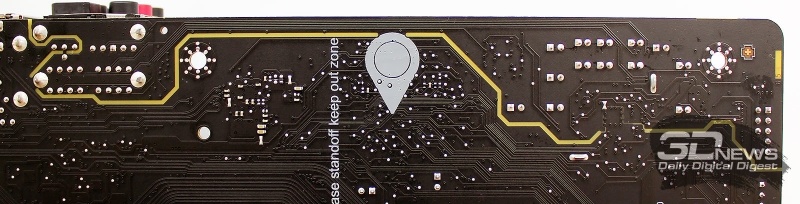

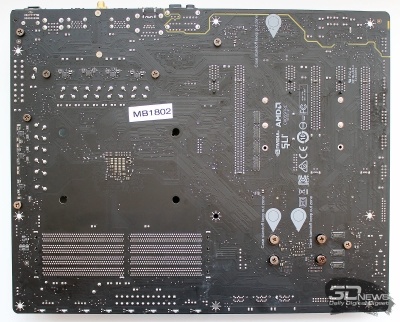

Все навесные элементы прикреплены к текстолиту винтами, поэтому их удобно и просто снимать. В «чистом» виде плата выглядит следующим образом.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

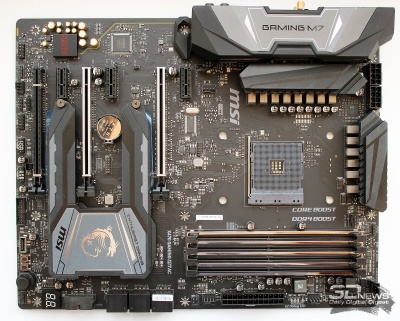

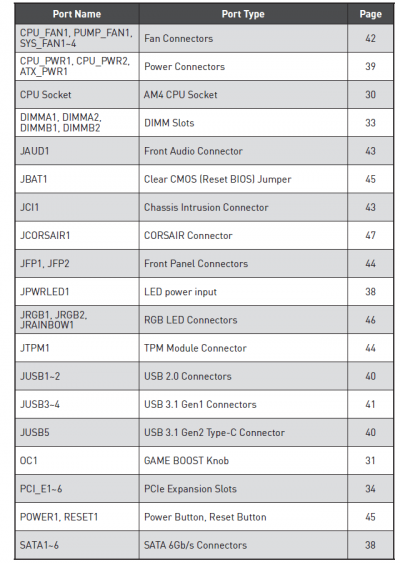

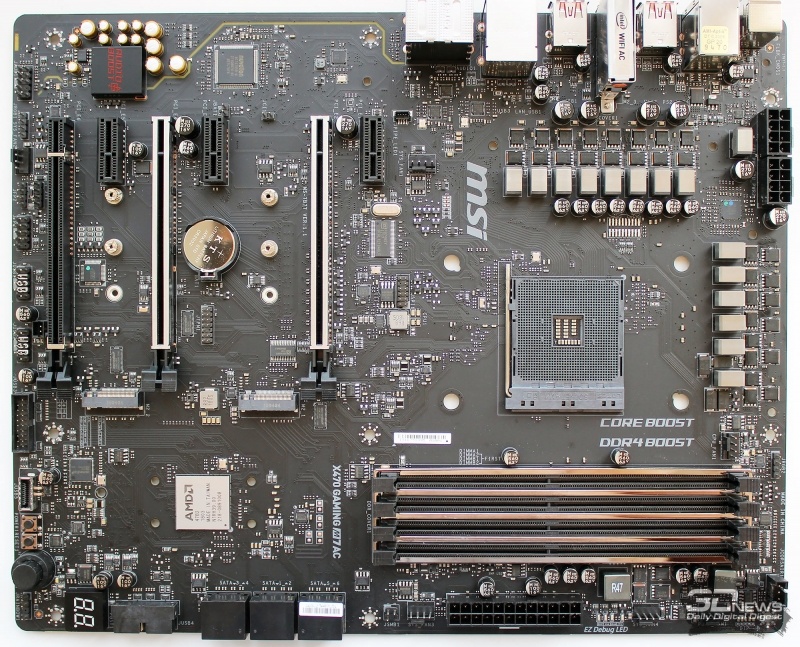

Расположение всех элементов на текстолите мы заимствовали из инструкции по эксплуатации — и приводим его ниже.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

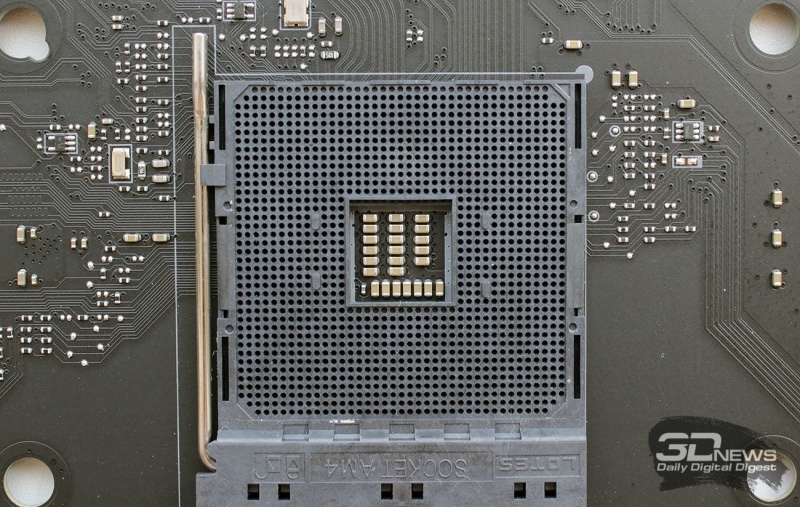

В сравнении с тем, как выглядел процессорный разъём Socket AM4 на платах предыдущего поколения на наборе системной логики AMD X370, здесь он не претерпел никаких изменений.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Начиная с самой первой версии BIOS, плата поддерживает как старые процессоры с ядром Summit Ridge, так и новые, с Pinnacle Ridge и Raven Ridge. Не забыты и бюджетные процессоры A-Series с ядром Bristol Ridge.

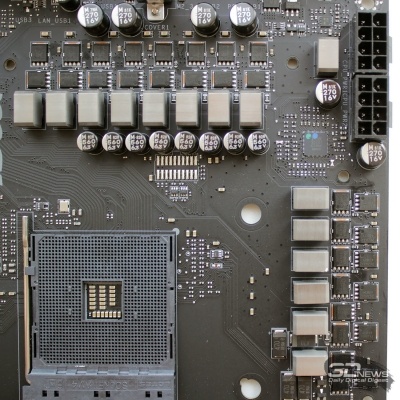

Система питания процессора построена по схеме «12+2», где 12 фаз отведены на питание процессорных ядер, а ещё две – на контроллер памяти и прочие вспомогательные напряжения. С обратной стороны текстолита распаяны удвоители International Rectifier IR3598.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

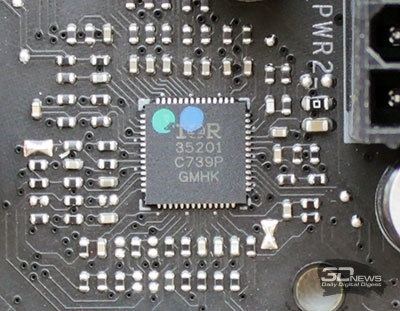

За управление питанием процессора на плате отвечает ШИМ-контроллер International Rectifier IR35201.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

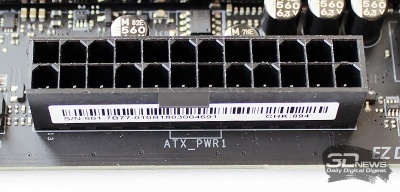

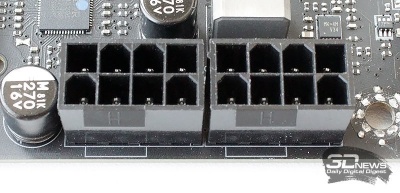

Стандартные разъёмы для подключения питания (24- и 8-контактный) дополнены ещё одним 8-контактным, сориентированными защёлками наружу.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Отметим, что плата стабильно работает даже в том случае, если третий дополнительный разъём не подключен к блоку питания.

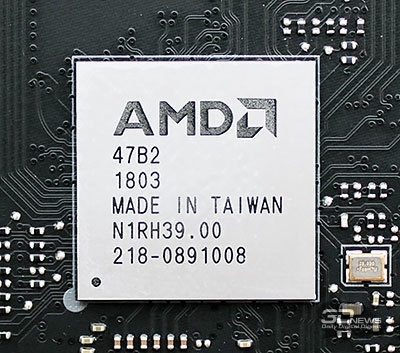

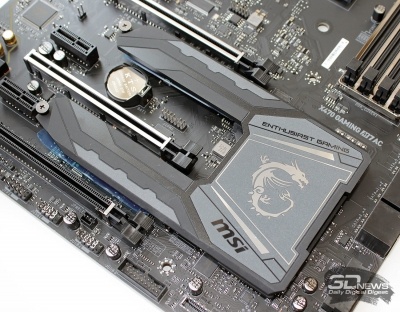

Чипсет AMD X470 выпущен в Тайване на 3-й неделе 2018 года и относится к версии B2. Он закрыт металлическим теплораспределителем, поэтому не боится случайных сколов и царапин.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Возможности нового набора системной логики AMD приведены на схеме ниже.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

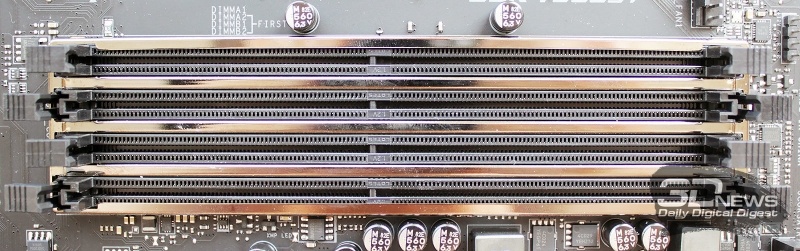

Все слоты модулей оперативной памяти на MSI X470 GAMING M7 AC получили фирменную металлизированную оболочку Steel Armor и дополнительные точки пайки. Сверху над ними указана маркировка, также обозначена приоритетная пара для установки модулей.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Фирменная технология DDR4 Boost, заключающаяся в оптимальной разводке дорожек печатной платы в разных слоях текстолита, обеспечивает более чистый сигнал, что, в свою очередь, позволит достичь более высоких частот памяти при разгоне. При этом новый чипсет AMD X470 (и, соответственно, плата MSI X470 GAMING M7 AC) поддерживает память DDR4 с частотой до 3600 МГц включительно. Это, пожалуй, единственное серьёзное преимущество нового набора системной логики AMD перед старым X370. Уже сегодня перечень официально поддерживаемых платой модулей огромен и продолжает систематически пополняться.

За управление питанием памяти на плате отвечает одноканальный ШИМ-контроллер.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Добавим, что максимальный объём памяти может достигать 64 Гбайт и что поддерживаются наборы настроек частот/таймингов A-XMP.

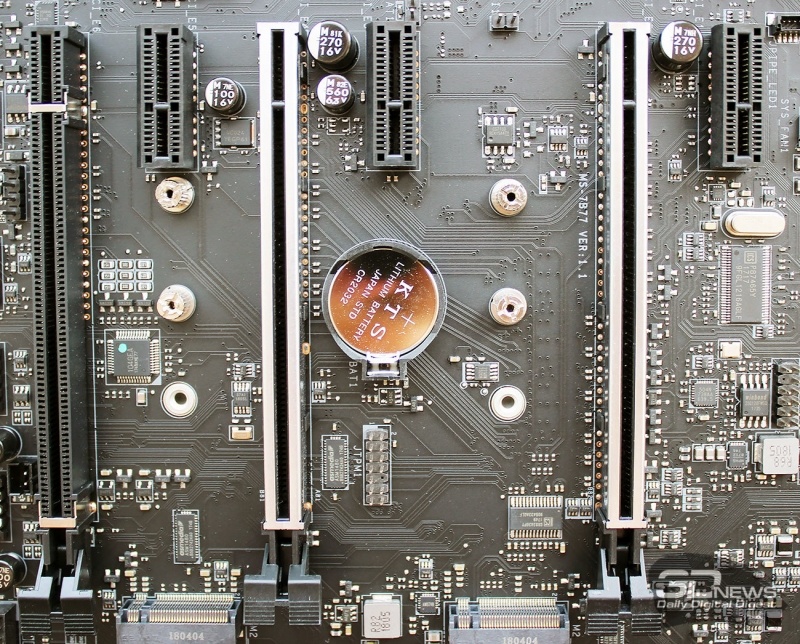

MSI X470 GAMING M7 AC оснащается тремя физическими слотами PCI Express 3.0 x16, из которых первые два имеют металлизированную оболочку Steel Armor. При этом только первый из них слот может работать в полноценном режиме x16, а при установке двух видеокарт процессорные линии между ними будут поделены по схеме х8/х8.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Соответственно, поддерживаются технологии NVIDIA 2-way SLI и AMD 2-way CrossFireX. Третий PCI Express 3.0 x16 может работать только в режиме х4, а оставшиеся три «коротыша» — чипсетные PCI Express 3.0 x1, которые предназначены для установки карт расширения.

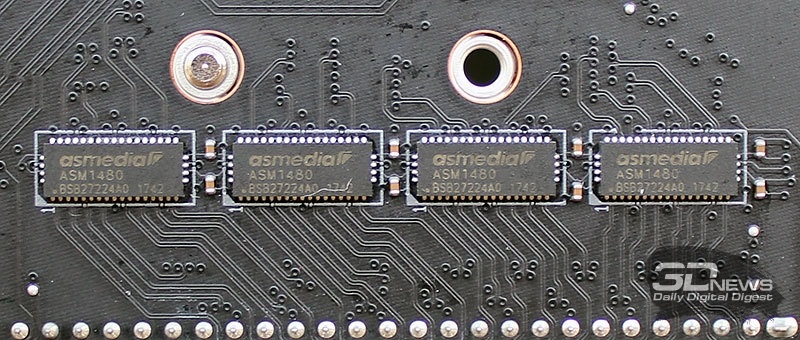

За переключение режимов работы слотов на плате отвечают мультиплексоры ASM1480 производства ASMedia, распаянные на обратной стороне текстолита.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

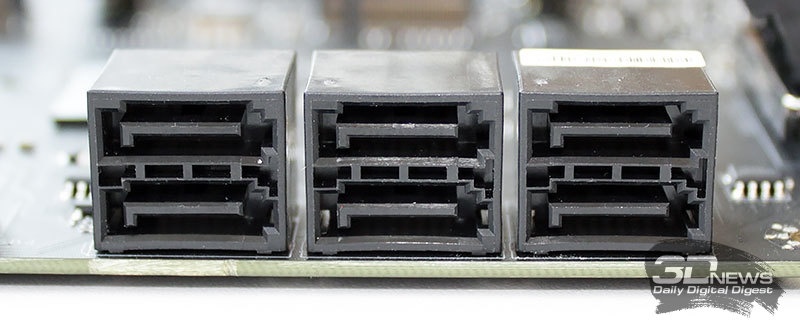

Шесть портов SATA 3 с пропускной способностью до 6 Гбит/с здесь реализованы исключительно возможностями чипсета AMD X470 (собственно, ничего дополнительного и не нужно) и сориентированы горизонтально.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Добавим, что из подключенных дисков, подключенных к SATA 3, плата позволяет собирать массивы уровней RAID 0, 1 и 10.

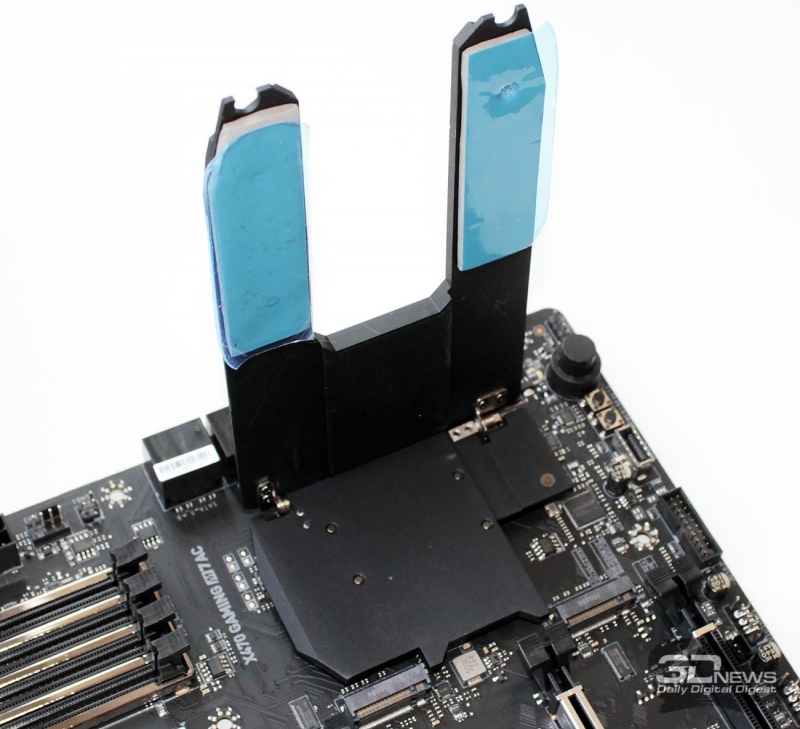

На MSI X470 GAMING M7 AC есть два порта Turbo M.2 со сдвоенным радиатором Shield FROZR.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Оба порта поддерживают как SATA-, так и PCI-E NVMe-накопители типов 2242/2260/2280, но к нижнему подведены линии PCI-Express 2.0, тогда как к верхнему — 3.0. Кроме того, нужно помнить, что при установке накопителя в нижний M.2 будет отключен третий порт SATA.

Плата оснащена 17 USB-портами, из которых восемь выведены на интерфейсную панель, а девять можно подключить к разъёмам на текстолите.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

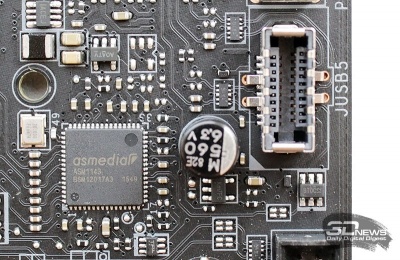

Два быстрых порта USB 3.1 Gen2 с пропускной способностью до 10 Гбит/с выведены на заднюю панель (Type-C и Type-A) и реализованы возможностями чипсета AMD X470, а ещё один такой же скоростной порт реализован контроллером ASMedia ASM1143 и предназначен для вывода на переднюю панель корпуса системного блока. Поддерживаются фирменные технологии MSI X-Boost, MSI Super Charger и Double ESD Protection.

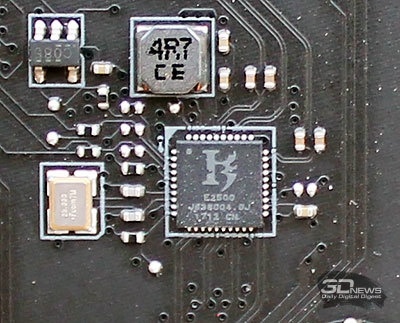

Проводную сеть на MSI X470 GAMING M7 AC обеспечивает гигабитный сетевой контроллер Killer E2500, поддерживающий технологию приоритизации трафика и снижения задержек Advanced Stream Detect 2.0, а также технологию электрической защиты от скачков напряжения и статического электричества LAN Protect.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

В дополнение к этому поддерживается интеллектуальное управление сетевым трафиком через приложение MSI GAMING LAN Manager. Компанию сетевому «убийце» составляет беспроводной сетевой адаптер Intel Dual Band Wireless-AC 8265, поддерживающий Wi-Fi стандартов 802.11 a/b/g/n/ac и работающий в двух диапазонах 2,4 и 5,0 ГГц с пропускной способностью до 867 Мбит/с, он же обеспечивает работу Bluetooth 4.2.

Звуковая система на плате перекочевала с предшественницы, это хорошо знакомый нашим читателям комплекс MSI Audio Boost 4, в основе которого лежит 7.1-канальный HD-аудиокодек Realtek ALC1220, защищённый от электромагнитных помех алюминиевым кожухом.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

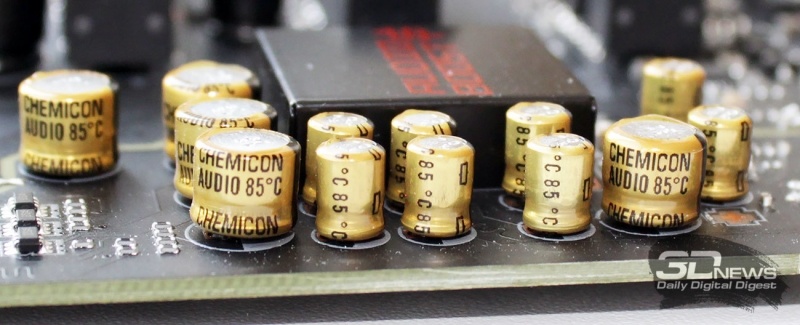

Улучшить звучание должна целая россыпь аудиофильских конденсаторов Chemi-Con, отдельные слои текстолита для левого и правого каналов аудио, а также изолированная от остальной PCB звуковая зона.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать? Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Дополняют этот набор аппаратная защита от щелчков, позолоченные контакты разъёмов и усовершенствованная технология объёмного звука Nahimic Sound 3.

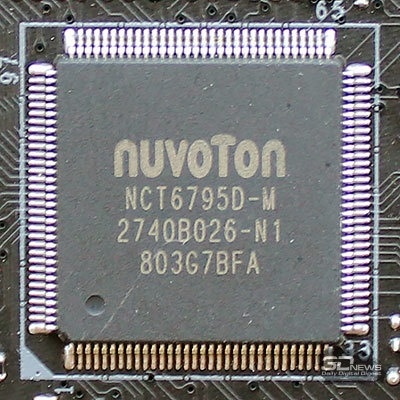

За функции мониторинга, Super I/O и управления вентиляторами на MSI X470 GAMING M7 AC отвечает контроллер Nuvoton NCT6795D-M.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Плата может одновременно управлять шестью вентиляторами с поддержкой широтно-импульсной модуляции (ШИМ). Один из разъёмов поддерживает силу тока до 2А — он предназначен для обеспечения питанием помп систем жидкостного охлаждения или других энергоёмких потребителей.

Система подсветки на MSI X470 GAMING M7 AC реализована линейкой светодиодов с обратной стороны зоны оперативной памяти, а также на кожухе задней панели.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Управляет режимами подсветки микроконтроллер с маркировкой 104GFA от неизвестного производителя.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Через приложение MSI Mystic Light доступно огромное количество режимов работы подсветки и безграничная цветовая гамма — 16,8 миллиона цветов.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

Конечно же, поддерживается и подключение внешних светодиодных лент, которые могут быть синхронизированы с основной подсветкой платы.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

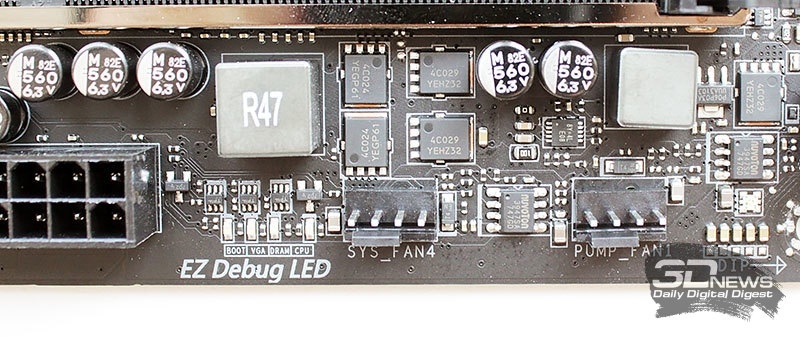

В дополнение к четырёи светодиодам MSI EZ Debug на плате есть удобный индикатор POST-кодов, расположенный в правом нижнем углу. Под ним можно увидеть круглый переключатель автоматического разгона процессора, которым предусмотрено 11 ступеней разгона.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

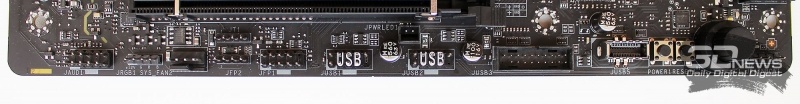

Там же – на нижнем крае текстолита – распаяны внутренние разъёмы USB и аудио, коннекторы для кабелей передней панели корпуса, кнопки включения и сброса. В общем, трудно сказать, каких разъёмов MSI X470 GAMING M7 AC не хватает, — есть всё.

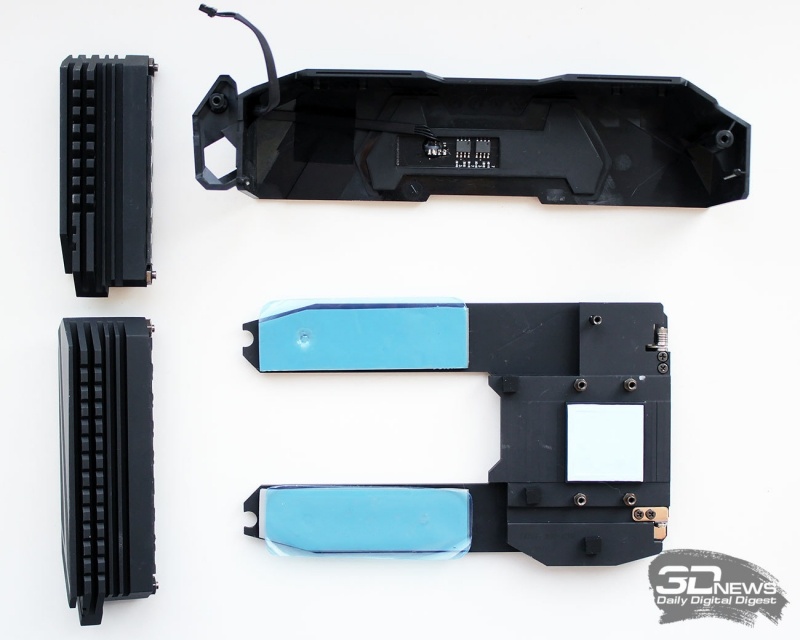

Охлаждение элементов силовых цепей питания процессора реализовано двумя ребристыми радиаторами с термопрокладками.

Новая статья: Обзор и тестирование материнской платы MSI X470 GAMING M7 AC: гнать или не гнать?

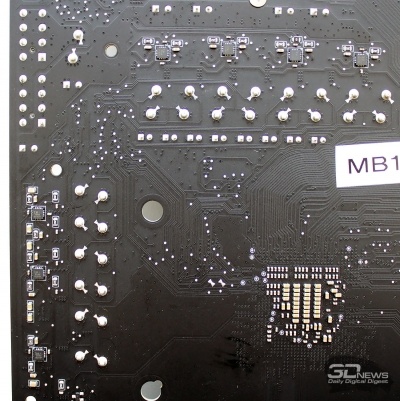

Кстати, на плате есть два датчика для каждой из цепи питания процессора, и на их температуры мы обязательно обратим внимание по ходу тестов.
