ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

в 5:22, , рубрики: Гаджеты и устройства для гиков

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Компания ASUSTeK Computer порадовала армию свои фанатов анонсом 17 материнских плат на оверклокерском чипсете Z390, ассоциированном с процессорами Intel Core 9-го поколения (Coffee Lake Refresh) и в меньшей степени — с Core 8-го поколения (Coffee Lake). Все новинки ASUS можно отнести к одной из четырёх групп: высшую ступень в иерархии занимают «именные» платы ROG Maximus XI, за ними следуют довольно похожие друг на друга ROG Strix (ROG Strix Gaming), в свою очередь, на экономную публику рассчитаны матплаты серий Prime и TUF (TUF Gaming). В данном материале мы сосредоточимся на основных продуктах — своего рода визитных карточках каждой из серий.

ROG Maximus XI

Материнские платы Republic of Gamers всегда оказываются в центре внимания в первую очередь, поскольку именно они задают тон всей серии. Лучшую модель из их числа определить непросто, а значит остаётся констатировать двоевластие между платами ROG Maximus XI Extreme (форм-фактор E-ATX) и ROG Maximus XI Formula (ATX).

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Изображённая первой модель ROG Maximus XI Extreme обладает повышенным запасом прочности, который будет явно не лишним при проведении оверклокерских опытов и/или объединения в одной системе «прожорливого» процессора LGA1151 и двух-трёх видеокарт. В число оригинальных решений, реализованных в матплате с приставкой Extreme, входит индикатор частоты процессора. Вполне возможно, что на него можно выводить и другие данные мониторинга.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Индикатор частоты CPU встроен в кожух панели ввода-вывода

Система питания ASUS ROG Maximus XI Extreme содержит в себе два 8-контактных разъёма EPS12V и 11 силовых фаз (здесь и ниже количество каналов питания указано без учёта удвоителей). Узлы VRM охлаждаются посредством двух радиаторов, теплообмен между которыми осуществляется посредством теплотрубки с никелевым покрытием. Справа от процессорного разъёма расположены четыре слота для оперативной памяти DDR4-2133/…/4400 (максимум 64 Гбайт RAM), ещё правее — разъём ROG DIMM.2 для одноимённой комплектной карты расширения, рассчитанной на объединение в RAID-массив двух пользовательских M.2 SSD. Между ROG DIMM.2 и краем платы находятся компоненты, облегчающие разгон системы на оверклокерском стенде. В их число входят гнёзда (контакты) для измерения напряжений.

В нижней части ROG Maximus XI Extreme обосновался едва заметный 4-контактный разъём питания Molex — на случай установки двух мощных видеокарт с GPU NVIDIA GeForce (x8/x8) или трёх AMD Radeon (x8/x8/x4). Два слота с пропускной способностью 32 Гбит/с для M.2-накопителей, похоже, спрятаны под чипсетным радиатором. Для жёстких дисков и SATA SSD предусмотрены шесть портов SATA 6 Гбит/с.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

К типичному для плат на Z390 набору сетевых интерфейсов Wi-Fi/Bluetooth (контроллер Intel Wireless-AC 9560) и Gigabit Ethernet (Intel I219-V) инженеры ASUS добавили 5-гигабитный Ethernet, за реализацию которого отвечает чип Aquantia AQC111C. Компанию 8-канальному аудиокодеку SupremeFX S1220 составили два операционных усилителя и ЦАП ESS Sabre ES9023P .

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Подсветку ASUS Aura можно дополнить четырьмя RGB-лентами

На американском рынке ROG Maximus XI Extreme появится с ценником от $499,99 и выше.

У материнской платы ROG Maximus XI Formula свои преимущества: она более компактна, оснащена системой жидкостного охлаждения Crosschill EK III (производства EK Water Blocks) и многокомпонентным защитным кожухом с RGB-подсветкой. Фаз питания у новинки десять, за подачу мощности к гнезду LGA1151 отвечают 4-контактный разъём ATX12V и 8-контактный EPS12V. Количество слотов для M.2-накопителей ограничено двумя ввиду отсутствия разъёма ROG DIMM.2, который, к слову, обеспечивает минимальные задержки при взаимодействии центрального процессора и дуэта PCI-E SSD.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Минимальная стоимость матплаты ROG Maximus XI Formula за океаном составит $449,99, без налога с продаж. Аналогичное решение ROG Maximus XI Code без жидкостного охлаждения транзисторов VRM и 5-гигабитного Ethernet-адаптера позволит сэкономить около $100.

Большой интерес представляет новинка семейства ASUS Z390 форм-фактора Micro-ATX — ROG Maximus XI Gene. Наличие у неё системы питания процессорного разъёма из 12 фаз, двух 8-контактных разъёмов EPS12V, серьёзного размера радиаторов (вертикальный — для двух M.2 SSD на карте ROG DIMM.2), а также поддержка памяти DDR4-4600 — всё указывает на желание специалистов ASUSTeK Computer угодить любителям и профессионалам оверклокерского дела.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Ограничение количества слотов DIMM позволило обеспечить совместимость платы с модулями DDR4-4600

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

От второго слота PCI Express 3.0 x16 для видеокарты было решено отказаться из-за невысокой востребованности связок SLI среди геймеров и энтузиастов. Доступных разъёмов M.2 Key M и SATA 6 Гбит/с оказалось поровну — четыре. Сетевой контроллер Aquantia с пропускной способностью 5 Гбит/с у ROG Maximus XI Gene отсутствует. Велика ли потеря — решать потенциальному покупателю. С ценой Gene маркетологи ASUS пока не определились.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

ROG Strix

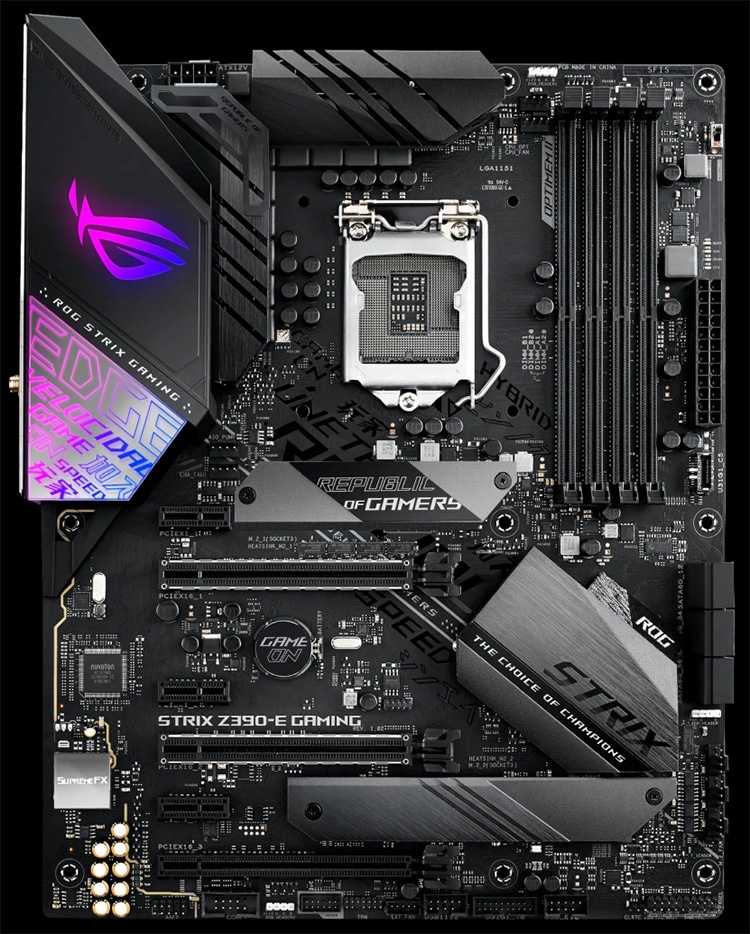

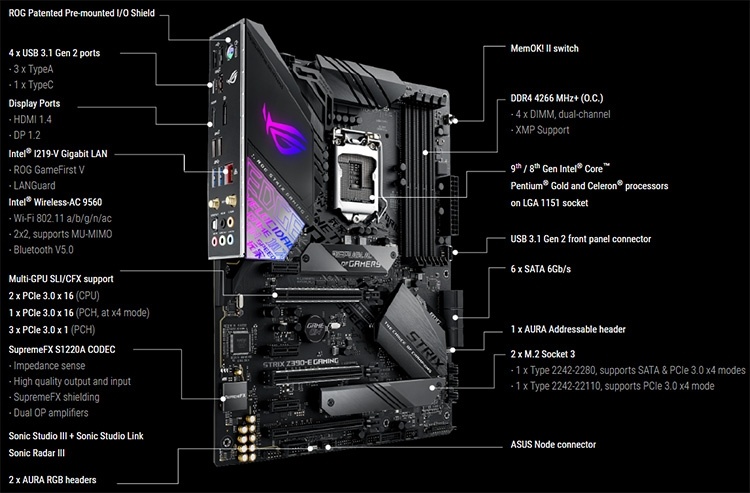

В своё время, когда спрос на атрибуты продукции Republic of Gamers в материнских платах значительно превысил финансовые возможности поклонников бренда, на сцену вышли решения ROG Strix. Они, как правило, обладают приятным глазу дизайном и во многих отношениях не уступают «именным» платам ROG. Свежий пример этому — модель ROG Strix Z390-E Gaming форм-фактора ATX. В её арсенале имеются 10-канальная система питания гнезда LGA1151, три слота PCI Express 3.0 с поддержкой графических конфигураций 2-Way SLI (x8/x8) и 3-Way CrossFire (x8/x8/x4), четыре слота DIMM DDR4-2133/…/4266, пара M.2 Key M 32 Гбит/с с индивидуальными радиаторами, сетевые адаптеры Intel I219-V (до 1 Гбит/с) и Intel Wireless-AC 9560 (до 1,73 Гбит/с), аудиоподсистема ROG SupremeFX и другие компоненты.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Не обошлось и без определённых ограничений. Так, вместо двух разъёмов питания (пары EPS12V или сочетания EPS12V и ATX12V) используется только единичный EPS12V. Отсутствие тепловой трубки между радиаторами VRM было решено компенсировать небольшим вентилятором. Кроме того, в спецификации платы не значится ЦАП ESS Sabre и 5-Гбит интерфейс проводной сети.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

ASUS ROG Strix Z390-E Gaming обойдётся покупателям в сумму от $244,99 и выше.

Миниатюрная (17 × 17 см) материнская плата ROG Strix Z390-I Gaming привлекает внимание системой питания, по виду не уступающей таковой у ATX-решения ROG Strix Z390-E Gaming, а также поддержкой модулей оперативной памяти DIMM DDR4-4500. Для экономии места на плате нижний радиатор охлаждает чипсет, а также способен отводить тепло от M.2-накопителя (слотов M.2 Key M два: один находится на тыльной стороне PCB).

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Количество слотов PCI Express 3.0 x16 ограничено одним, DIMM DDR4 — двумя, SATA 6 Гбит/с — четырьмя. Помимо них на текстолите распаяны: штырьковый разъём USB 3.0, порт для «косички» USB 3.1, два разъёма для светодиодных лент и один — для помпы СЖО. Не обошлось также без Wi-Fi/Bluetooth (на контроллере Intel Wireless-AC 9560) и двух портов USB 3.1 Type-A на задней I/O-панели. Разъём USB-C имеет пропускную способность 5 Гбит/с.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Без учёта налога с продаж ASUS ROG Strix Z390-I Gaming будет стоить в США от $209,99.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Prime и TUF

Сопоставимыми возможностями относительно друг друга обладают материнские платы ASUS Z390 серий Prime и TUF (TUF Gaming). Их дизайн напоминает основные черты одноимённых моделей на наборе системной логики Intel Z370. Верхнюю ступень в иерархии матплат Prime занимает устройство с лаконичным названием Prime Z390-A. Помимо симпатичной расцветки и встроенных светодиодных элементов, плата оснащена 9-фазной системой питания гнезда LGA1151 с двумя радиаторами VRM и 8-контактным разъёмом EPS12V, четырьмя слотами для оперативной памяти DIMM DDR4-2133/…/4266 (до 64 Гбайт RAM), шестью портами SATA 6 Гбит/с, двумя разъёмами M.2 Key M 32 Гбит/с (радиатор только один) и тремя PCI Express 3.0 x16.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Как и старшие модели, матплата ASUS Prime Z390-A допускает установку трёх видеокарт AMD Radeon либо двух NVIDIA GeForce. В то же время она обходится без адаптера Wi-Fi/Bluetooth и продвинутого встроенного звука (кодек — Realtek ALC S1220A). На задней панели предусмотрено наличие сразу четырёх портов USB 3.1, один из которых выполнен в формате USB-C.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Рекомендованную цену модели Prime Z390-A компания ASUS не озвучила, но, судя по прайс-листу американского интернет-магазина Newegg, за неё нужно будет заплатить не менее $189,99.

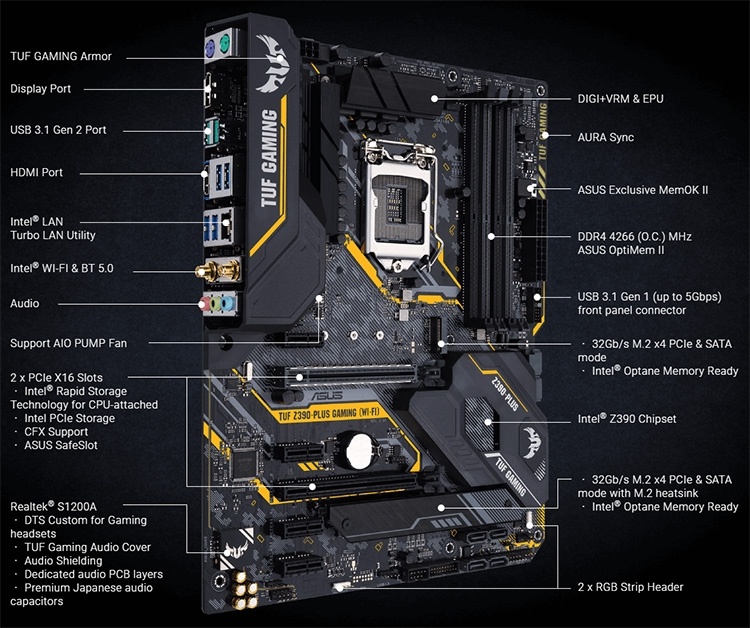

Серию плат ASUS TUF Z390 возглавляет продукт TUF Z390-Plus Gaming (Wi-Fi). В определённой степени он выглядит даже предпочтительнее вышеописанной платы Prime Z390-A — по крайней мере за счёт наличия модуля Wi-Fi типа 2×2 802.11ac Wave 2, занятной формы PCB и декоративных элементов.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Материнская плата поддерживает любые настольные процессоры Intel LGA1151 поколений Coffee Lake и Coffee Lake Refresh, оперативную память с эффективной частотой до 4266 МГц, установку двух скоростных M.2 SSD-накопителей и шести SATA-устройств. За работу проводной сети и аудиоподсистемы отвечают контроллеры Intel I219-V и Realtek S1200A соответственно. Из слабых мест модели TUF Z390-Plus Gaming (Wi-Fi), пожалуй, стоит выделить отсутствие «чипсетного» слота PCI Express 3.0 x16@x4, поддержки конфигураций NVIDIA SLI и порта USB 3.1 Type-C.

ROG, Prime и TUF: богатый ассортимент плат ASUS Z390 для Coffee Lake Refresh

Текущая розничная цена новинки в заокеанской рознице равна $169,99, без учёта налога с продаж. В России продажи матплат ASUS Z390 пока не начались, но через несколько недель отечественному покупателю явно будет из чего выбрать.
