То, как в целом последние два-три года развиваются системы охлаждения для центральных процессоров, вряд ли радует ценителей эффективного охлаждения и низкого уровня шума. Причина этому проста – инженерная мысль по каким-то причинам покинула данный сектор, а мысль маркетинговая была направлена исключительно на то, чтобы системы охлаждения ярче сияли различными типами подсветок вентиляторов и помп. В результате сегодня более-менее приличный уровень эффективности по меркам систем жидкостного охлаждения (СЖО) можно получить только от вариантов с радиаторами размерами 280 × 140 мм или 360 × 120 мм. Все остальные модели либо проигрывают лучшим воздушным кулерам, либо выходят на такую же эффективность ценой высокого уровня шума.

Однако в последние месяцы можно наблюдать положительные сдвиги, направленные именно на повышение эффективности СЖО. Например, хорошо известная вам немецкая компания be quiet! сейчас готовит обновлённую серию своих систем жидкостного охлаждения, а ещё более распространённая в России швейцарская ARCTIC уже выпустила серию Liquid Freezer II, в которую входят четыре модели с радиаторами размерами от 120 до 360 мм.

Все системы получили увеличенные по толщине радиаторы, оптимизированные вентиляторы, новые шланги и помпу, усовершенствованный водоблок и даже маленький вентилятор для охлаждения элементов цепей VRM материнских плат. Кроме того, их нельзя назвать необслуживаемыми (возможна дозаправка или замена хладагента), ну и плюс они подключаются всего одним кабелем. Уже неплохая заявка на лидерство в своём классе, не правда ли?

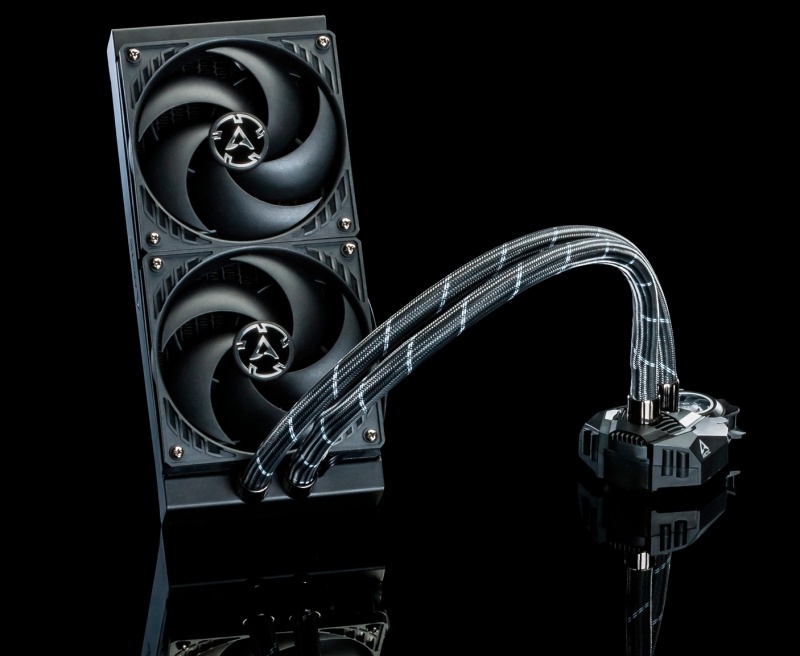

В сегодняшней статье мы изучим и протестируем модель ARCTIC Liquid Freezer II 280 с 280-мм радиатором и двумя 140-мм вентиляторами.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

В будущих материалах мы постараемся проверить и другие модели данной серии, тем более что результаты тестирования Liquid Freezer II 280 просто обязывают нас этим заняться. Впрочем, не будем раскрывать все «карты» сразу.

⇡#Технические характеристики и рекомендованная стоимость

Наименование
характеристик
ARCTIC Liquid Freezer II 280
Радиатор
Размеры (Д × Ш × В), мм 317 × 138 × 38
Размеры оребрения радиатора (Д × Ш × В), мм 317 × 138 × 26
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 14
Расстояние между каналами, мм 7,0
Плотность радиатора, FPI 15
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы
Количество вентиляторов 2
Модель вентилятора ARCTIC P14 PWM PST
Типоразмер 140 × 140 × 27
Диаметр крыльчатки/статора, мм 129 / 41,5
Количество и тип подшипника(ов) 1, гидродинамический
Скорость вращения, об/мин 200–1700
Максимальный воздушный поток, CFM 2 × 72,8
Уровень шума, sone 0,3
Максимальное статическое давление, мм H2O 2 × 2,4
Номинальное/стартовое напряжение, В 12 / 3,7
Энергопотребление: заявленное/измеренное, Вт 2 × 0,96 / 2 × 1,13
Срок службы, часов/лет Н/д
Вес одного вентилятора, г 196
Длина кабеля, мм н/д
Встроенный VRM-вентилятор ∅40 мм, 1000–3000 об/мин, PWM
Помпа
Размеры, мм 98 × 78 ×53
Производительность, л/ч Н/д
Высота подъёма воды, м Н/д
Скорость ротора помпы: заявленная/измеренная, об/мин 800–2000
Тип подшипника Керамический
Срок службы подшипника, часов/лет Н/д
Номинальное напряжение, В 12,0
Максимальное энергопотребление: заявленное/измеренное, Вт 2,7 / 2,68
Уровень шума, дБА н/д
Длина кабеля, мм 245
Водоблок
Материал и структура Медь, микроканальная структура
Совместимость с платформами Intel LGA115(х)/2011(v3)/2066
AMD Socket AM4
Дополнительно
Длина шлангов, мм 420
Внешний/внутренний диаметр шлангов, мм 12,4 / 6,0
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт Н/д
Термопаста ARCTIC MX-4 (8,5 Вт/м·К), 1 г
Подсветка Нет
Общий вес системы, г 1 572
Гарантийный срок, лет 2
Рекомендованная стоимость, евро 79,99

⇡#Упаковка и комплектация

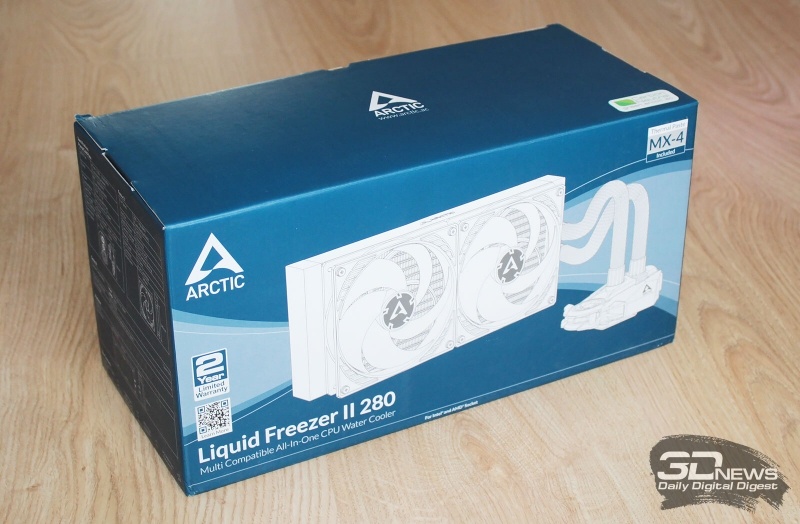

Оформление коробки, в которой поставляется ARCTIC Liquid Freezer II 280, типичное для продуктов швейцарской компании – преимущественно синий цвет с белым изображением СЖО на лицевой стороне. Рядом указаны название продукта, срок гарантии и входящая в комплект термопаста.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

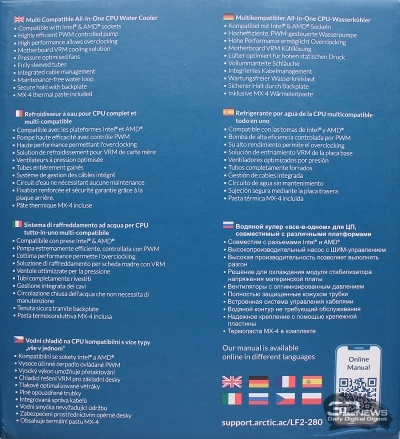

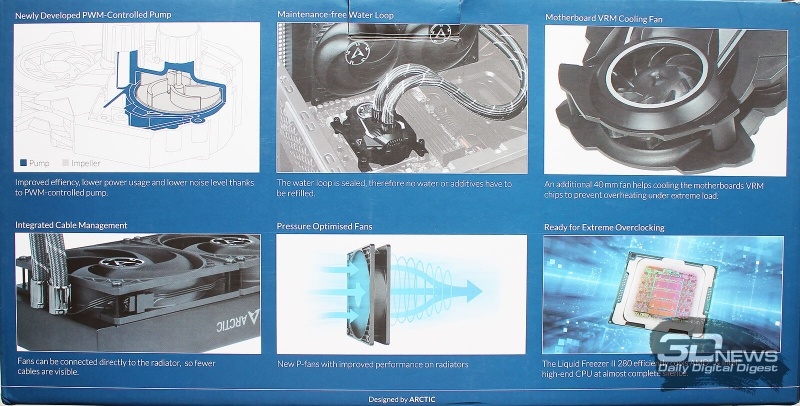

На обратной стороне на отдельных фотографиях рассказывается об основных компонентах системы и их ключевых особенностях.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

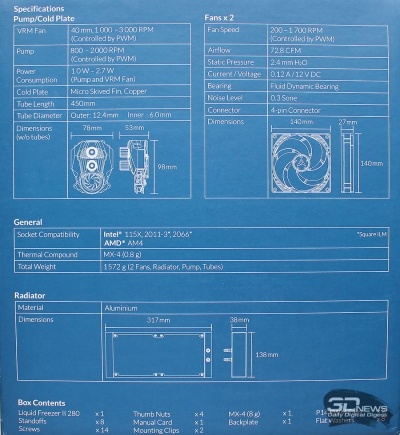

Торцы коробки отведены под перечень достоинств системы и её технические характеристики с размерами радиатора. Ниже указаны поддерживаемые процессорные платформы.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB! Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

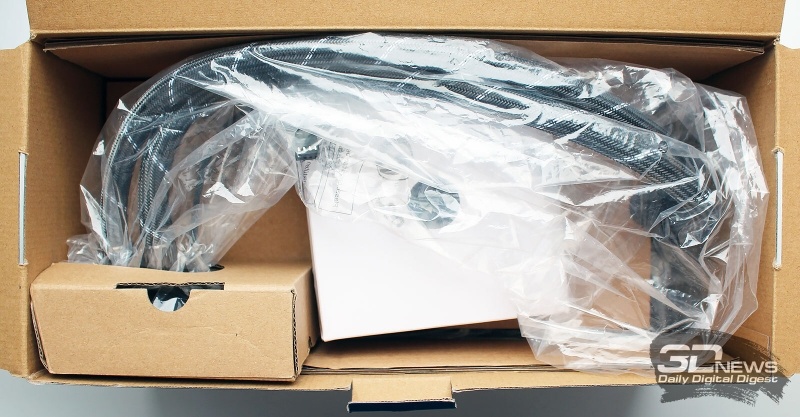

В коробке два отсека: в нижнем размещен радиатор с вентиляторами, а в верхний выведены его шланги с помпой, плюс там же лежит небольшая коробочка с аксессуарами.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

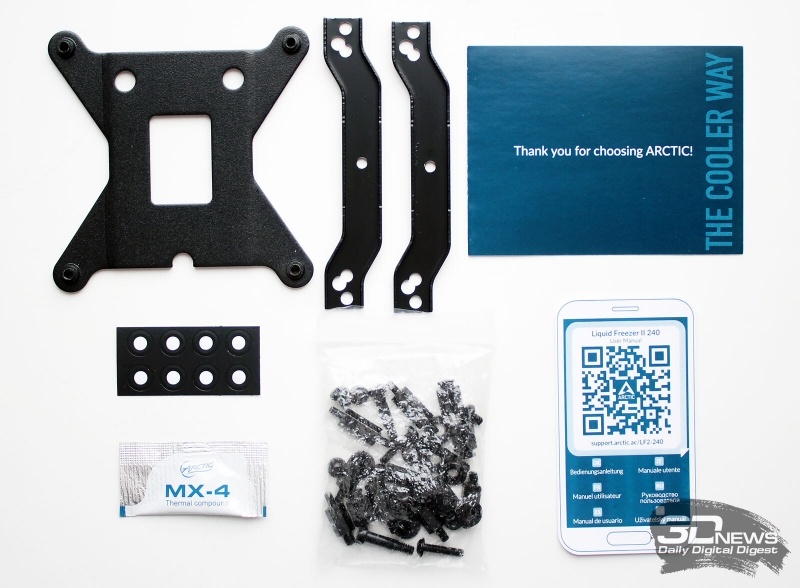

В последней находятся крепления с набором винтов, открытка и купон с QR-кодом, ведущим на инструкцию по установке, а также фирменная термопаста ARCTIC MX-4 с теплопроводностью 8,5 Вт/м·К.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Система выпускается в Китае и обеспечивается двухлетней гарантией. Её рекомендованная стоимость составляет 80 евро, а какой она будет у нас, в России, мы узнаем, когда система появится в продаже. Но даже если Liquid Freezer II 280 будет продаваться в России за 100 долларов США (около 6,5 тысяч рублей), то это весьма привлекательная стоимость для СЖО с 280-мм радиатором.

⇡#Особенности конструкции

ARCTIC Liquid Freezer II 280 представляет собой классическую систему жидкостного охлаждения замкнутого типа, которая полностью заправлена и готова к эксплуатации. Казалось бы, мы уже протестировали больше сотни — и это не преувеличение — подобных СЖО, что ещё можно изобрести в данном классе? Однако новую модель ARCTIC от других таких систем отличает… всё! У неё другие радиатор, шланги, вентиляторы, помпа и водоблок, у неё даже подключение другое. Давайте последовательно разберём каждый из этих компонентов новой СЖО.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

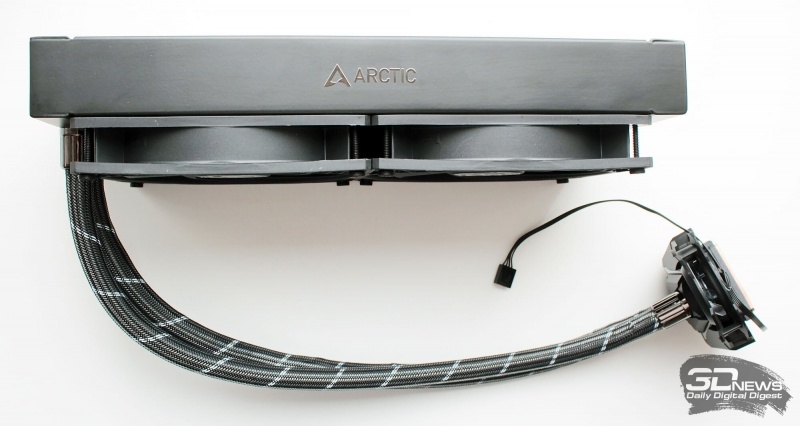

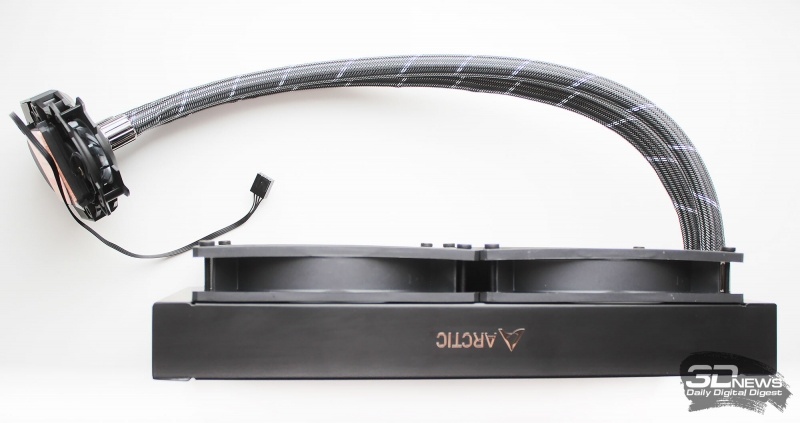

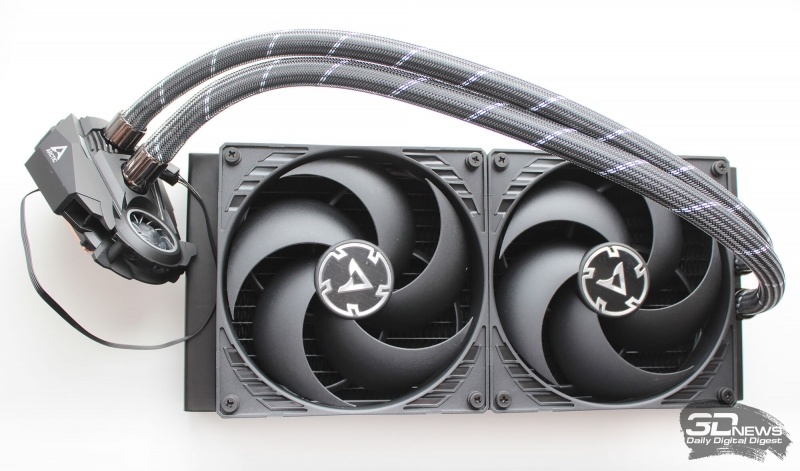

ARCTIC Liquid Freezer II 280 выглядит массивно и основательно. Толстый радиатор, пара 140-мм вентиляторов и длинные шланги внешним диаметром 12,4 мм придают системе серьёзный вид, разительно отличая её от одноклассников.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB! Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

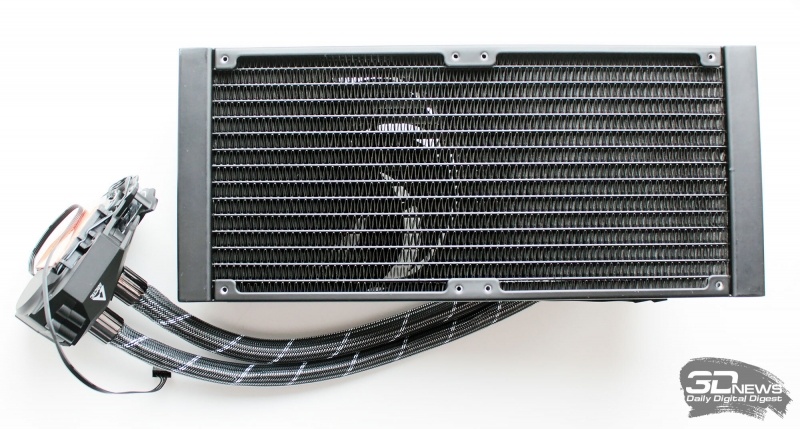

Несмотря на тот факт, что радиатор системы по-прежнему алюминиевый, его размеры увеличены до 317 × 138 × 38 мм, а толщина оребрения составляет 26 мм, что на 9-10 мм больше, чем у радиаторов большинства других СЖО.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

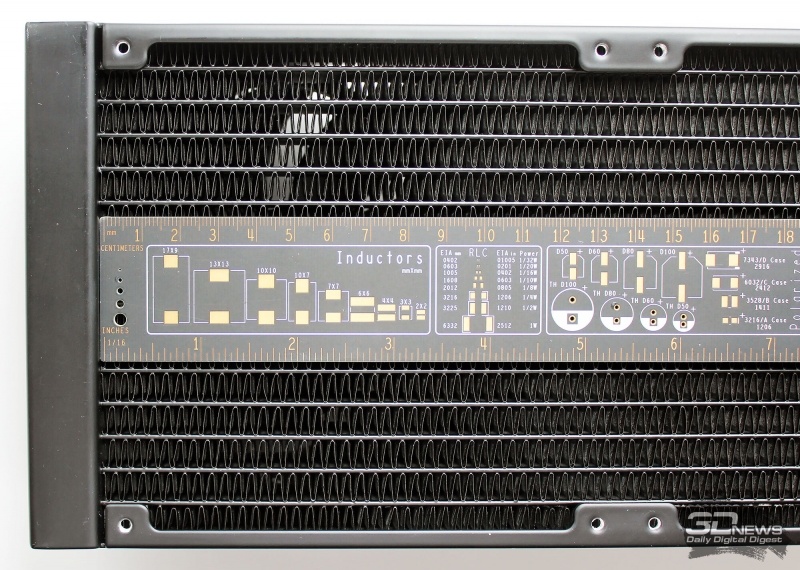

Он состоит из 14 плоских каналов, расставленных с 7-мм расстоянием друг от друга. Между каналами приклеена алюминиевая гофролента с перфорацией. Плотность радиатора сравнительно невелика — всего 15 FPI.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

У других систем с 280-мм радиаторами плотность, как правило, равна 20 FPI, а здесь она на 25 % ниже, поскольку толщина самого оребрения существенно увеличена. Да и для эффективной работы вентиляторов на низких скоростях плотный пакет рёбер ни к чему.

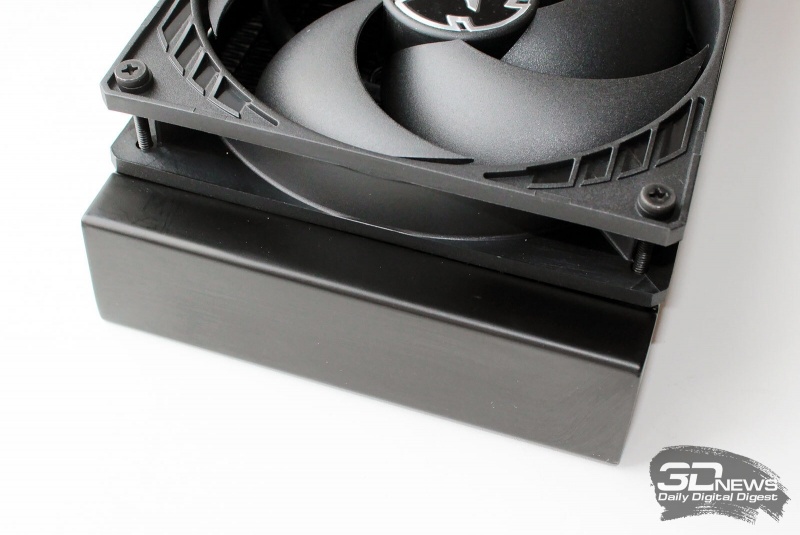

Один из торцов радиатора полностью глухой, но его размеры увеличены — опять же в сравнении с другими необслуживаемыми системами жидкостного охлаждения.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Это означает, что и объём хладагента внутри контура больше, а следовательно – эффективность охлаждения при прочих равных будет выше.

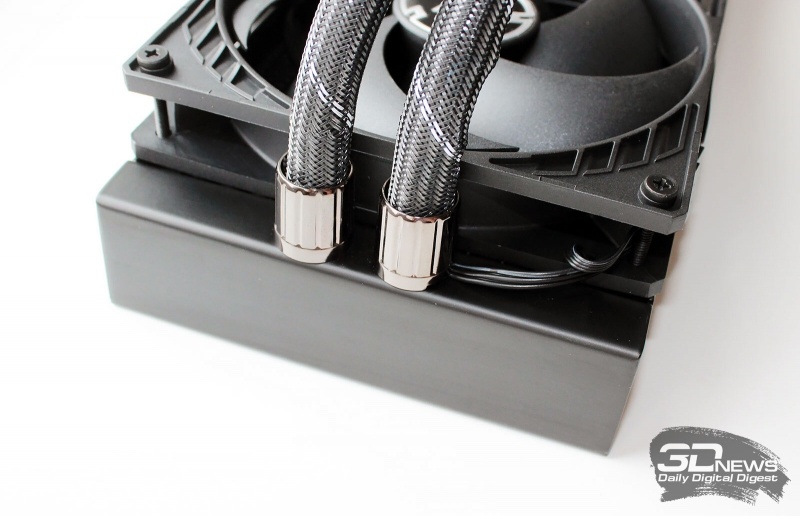

Из противоположного торца радиатора выходят два резьбовых фитинга, на которых зажаты два шланга.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

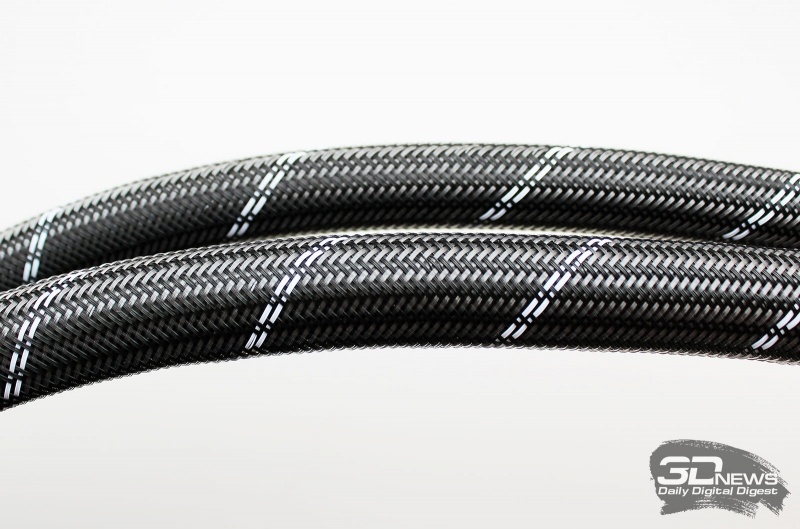

Длина шлангов, не считая самих фитингов, составляет 420 мм, а их внешний диаметр равен 12,4 мм (внутренний – 6,0 мм). Шланги по всей длине как бы прошиты сдвоенной белой нитью, которую мы сначала приняли за подсветку, но в итоге оказалось, что это не так.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Между синтетической оплёткой шлангов и самими резиновыми трубками проходят кабели двух вентиляторов. Добавим, что шланги получились прочные, но не чрезмерно жёсткие, как это иногда бывает в СЖО.

На другом конце шланги входят в блок помпы с водоблоком, где также установлены резьбовые фитинги. В инструкции к системе прямо не указано на возможность дозаправки или замены хладагента в контуре, однако, если все фитинги с резьбой, то что мешает это сделать?

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

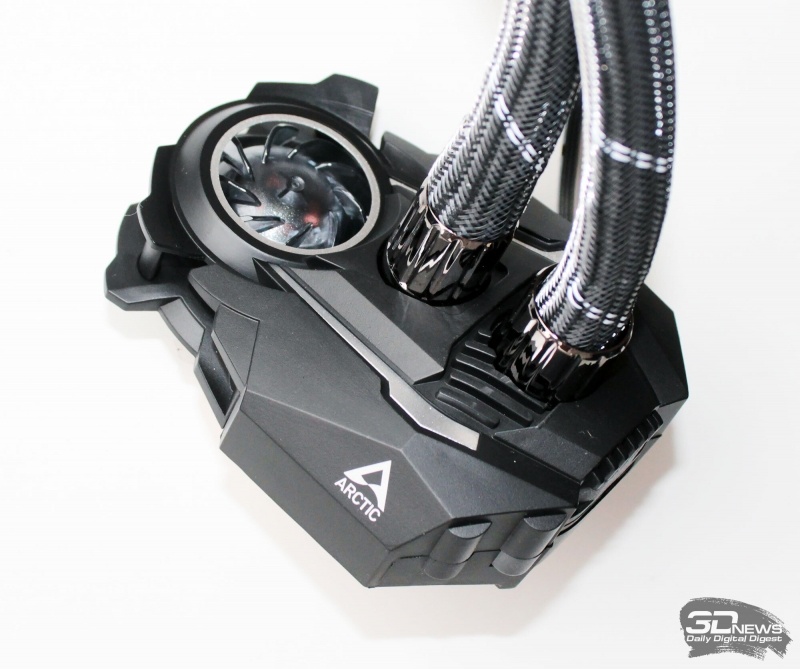

Помпа тоже выглядит оригинально. Сверху она накрыта пластиковым кожухом, в котором установлен маленький 40-мм вентилятор для охлаждения элементов цепей VRM материнских плат. Скорость его вращения регулируется автоматически широтно-импульсной модуляцией (ШИМ) в диапазоне от 1000 до 3000 об/мин. Скорость ротора помпы также регулируется ШИМ, но в диапазоне от 800 до 2000 об/мин. Также указано, что уровень её энергопотребления (вместе с вентилятором) не должен превышать 2,7 Вт. Наши измерения подтвердили данное значение. К сожалению, о производительности помпы в характеристиках ничего не сказано.

В её основании встроен медный водоблок размерами 44 × 40 мм, контактная поверхность которого защищена плёнкой.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Кстати, после таких плёнок на основании иногда может оставаться тонкий клеевой слой, который нужно удалить спиртосодержащей жидкостью.

Качество обработки контактной поверхности водоблока заслуживает твёрдую «четвёрку» по пятибалльной шкале. Полировки нет, но следы от фрезы или шлифовальной машинки совершенно не ощущаются.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

О внутренней структуре водоблока известно только то, что она микроканальная. Других подробностей нет.

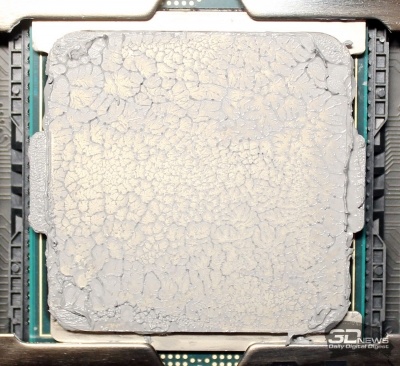

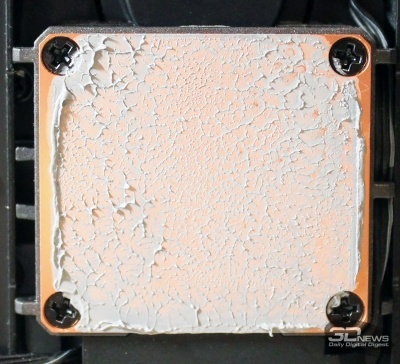

Ровность поверхности водоблока идеальная. Вкупе с высоким усилием прижима водоблока к процессору нам удалось получить практически идеальные отпечатки на процессоре конструктивного исполнения LGA2066.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB! Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

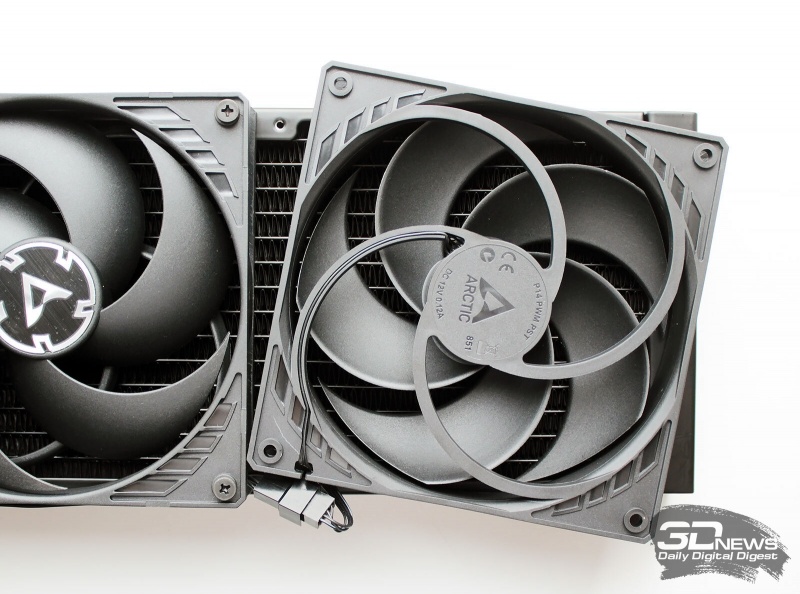

Liquid Freezer II 280 оснащается двумя вентиляторами размерами 140 × 140 × 27 мм каждый. Речь идёт о модели ARCTIC P14 PWM, разработанной специально для повышенного статического давления. Для этого вентиляторы оснащены крыльчаткой диаметром 129 мм с пятью агрессивными лопастями большой площади.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Вентиляторы соединены друг с другом последовательно по фирменной технологии ARCTIC PST и имеют поддержку ШИМ. Скоростной диапазон их работы лежит в границах от 200 до 1700 об/мин, а максимальный воздушный поток одного вентилятора заявлен на отметке 72,8 CFM. Уровень шума – 0,3 сона (примерно 22,5 дБА).

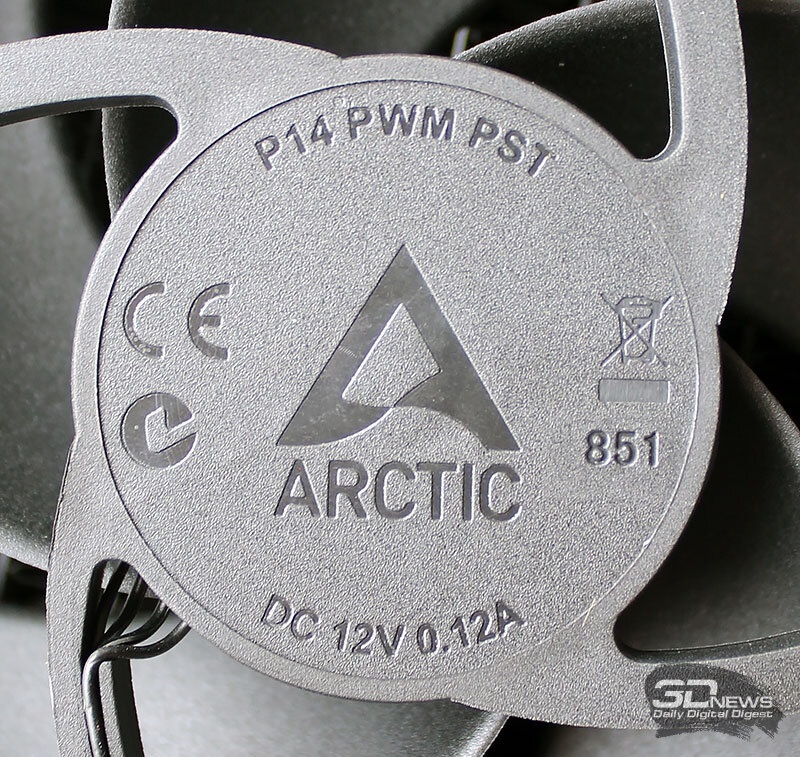

Статор диаметром всего 41,5 мм не имеет никаких наклеек, а модель вентилятора и электрические характеристики выштампованы прямо на пластике.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

По характеристикам вентиляторы должны были потреблять всего 0,96 Вт каждый, что на наш взгляд, звучало слишком оптимистично для 140-мм вентилятора на 1700 об/мин. Однако по результатам наших измерений получилось совсем чуть-чуть больше – 1,13 Вт. То есть в сумме (помпа и её вентилятор + два вентилятора на радиаторе) система потребляет в пике не более 5 Вт — это отличный показатель. Стартовое напряжение вентиляторов равно 3,7 В.

Срок службы гидродинамических подшипников вентиляторов в характеристиках системы не указан, но на отдельной странице по ARCTIC P14 PWM производитель гарантирует их бесперебойную работу в течении 10 лет, что в пять раз дольше, чем гарантия на саму систему. Из недостатков отметим лишь отсутствие какой-либо виброразвязки между вентиляторами и радиатором: нет ни силиконовых наклеек-уголков, ни резиновых шайб. Прямой контакт пластика и металла. Зато на радиатор можно установить сразу четыре таких вентилятора, хотя даже с парой штатных «вертушек» Liquid Freezer II 280 весит почти 1,6 килограмма.

⇡#Совместимость и установка

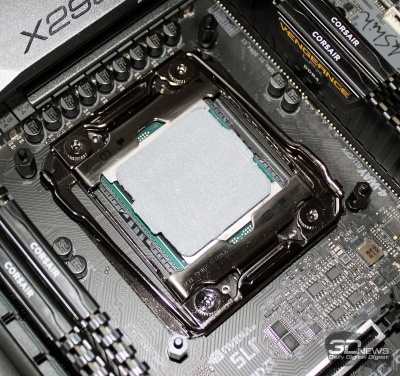

Водоблок Liquid Freezer II 280 совместим с процессорами Intel конструктивного исполнения LGA115(х)/2011(v3)/2066 и процессорами AMD в исполнении Socket AM4. Для закрепления водоблока используются две пары стальных пластин, которые приворачиваются к нему двумя винтами. Вот, например, как выглядят монтажные пластины для Intel.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

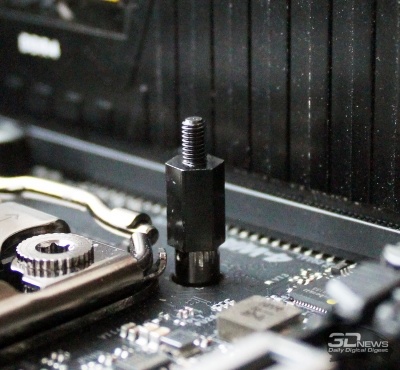

Далее, чтобы прижать водоблок к процессору, используется либо усилительная пластина с обратной стороны материнской платы, либо опорные втулки с двусторонней резьбой. Поскольку в наша тестовая система построена на базе процессора и плату с LGA2066, то для нас актуален как раз последний вариант.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB! Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Ещё один важный этапом перед установкой водоблока — нанесение равномерного и минимально возможного слоя термопасты. Кроме того, не стоит забывать затягивать прижимные винты постепенно, крест-накрест, чтобы обеспечить водоблоку равномерный прижим и эффективный теплообмен.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

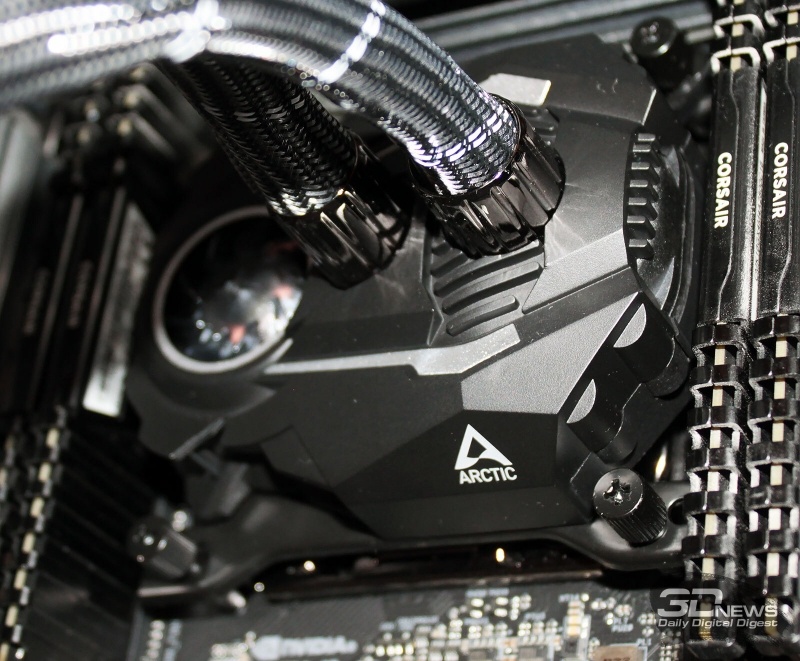

Обратите внимание на то, как сориентирован водоблок на процессоре. Дело в том, что под маленьким радиатором есть два воздуховода, которые и направляют воздушный поток к элементам силовой цепи материнской платы. В нашем случае поток воздуха идёт вверх и вниз, и как раз верхний поток охлаждает цепь VRM.

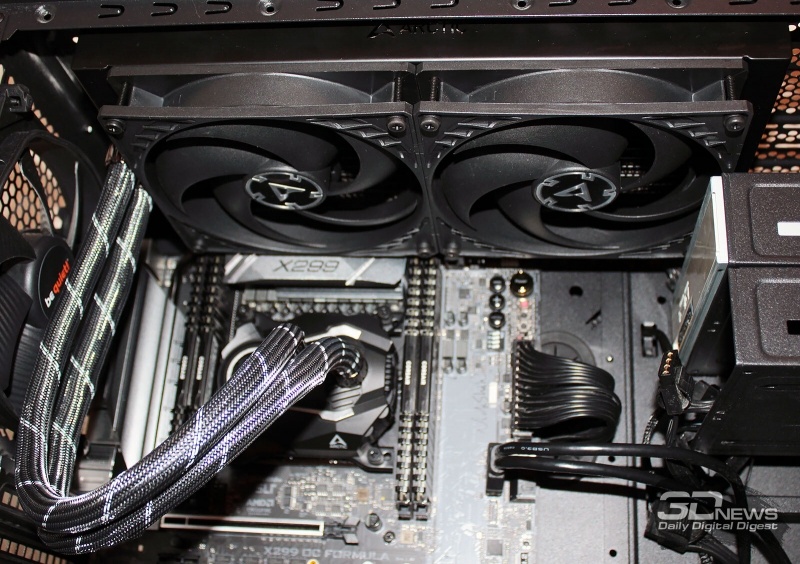

Что касается самого радиатора с вентиляторами, то для его размещения в корпусе системного блока должно быть посадочное место под два рядом расположенных 140-мм вентилятора — и даже больше, ведь радиатор длиннее пары таких вентиляторов. При этом длины шлангов хватит чтобы установить радиатор не только на верхнюю стенку корпуса, но и на переднюю. В нашем случае мы использовали первый вариант размещения.

Новая статья: Обзор системы жидкостного охлаждения ARCTIC Liquid Freezer II 280: эффективность и никаких RGB!

Воздушный поток вентиляторов был направлен на выдув из корпуса, а его приток обеспечивали три 140-мм вентилятора на передней стенке. Добавим, что подсветки у системы нет совсем и нигде.
