Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Выпущенный в 2011 году кулер Phanteks PH-TC14PE — первая система охлаждения Phanteks. При этом компания решила сразу громко заявить о себе — этот кулер до сих пор остаётся одним из лучших среди всех выпущенных к сегодняшнему дню воздушных кулеров, наряду с ещё двумя-тремя моделями других производителей. Страшно представить, но за прошедшие восемь лет ничего существенного в воздушном охлаждении не изменилось: Noctua выпустила NH-D15, be quiet! модернизировала третью версию Dark Rock Pro до четвёртой, Thermalright занимается какими-то другими делами, далёкими от развития своего лучшего двухбашенного кулера, а Deepcool недавно успела запустить Assassin III, который мы скоро ждём на тестирование.

При всём при этом качественного скачка эффективности при снижении (или хотя бы не повышении) уровня шума не произошло, поэтому на вопрос о лучшем суперкулере, который можно выбрать для своего горячего процессора, вы наверняка получите всё тот же короткий перечень из трёх известных моделей, как и 5-7 лет назад. Однако, как нам удалось выяснить, сегодня компания Phanteks выпускает уже немного другой PH-TC14PE — со слегка изменённым радиатором и другими вентиляторами, кроме того, изменилась технология производства. Получив на тестирование новую версию PH-TC14PE образца 2019 года, мы не могли не сравнить её с оригинальной моделью, а также с одним из конкурентов — и сегодня познакомим вас с результатами этого сравнения. Встречаем противостояние двух разных Phanteks PH-TC14PE и одного Noctua NH-D15. Кстати, с сентября 2019 года кулеры компании PHANTEKS официально поставляются на территорию России, так что теперь приобрести героя этого обзора гораздо проще, чем в 2011-м.

Ну а чтобы статья получилась ещё интереснее, мы протестировали все три системы охлаждения с пятью парами разных вентиляторов, выяснив, какая из моделей лучше всего подходит к конкретному радиатору. Так что «я готов называть пальцы и тыкать именами», а вы внимательно читайте. Но сначала пройдёмся по обновлённому PH-TC14PE, акцентировав внимание на отличиях от первой версии.

Технические характеристики и рекомендованная стоимость

Наименование технических характеристик Phanteks PH-TC14PЕ (2019) Phanteks PH-TC14PЕ
Размеры кулера (В × Ш × Т),
вентилятора, мм
171 × 140 × 159 171 × 140 × 159
(140 × 140 × 25, 2 шт.) (140 × 140 × 25, 2 шт.)
Полная масса, г 1340
(994 – радиатор)
1309
(1028 – радиатор)
Материал радиатора и конструкция Двухбашенная конструкция из алюминиевых пластин на 5 медных никелированных тепловых трубках диаметром 8 мм (технология C.P.S.C.), проходящих сквозь медное никелированное основание
Количество пластин радиатора, шт. 86 (43 × 2)
Толщина пластин радиатора, мм 0,45
Межрёберное расстояние, мм 2,0
Расчётная площадь радиатора, см2 ~12 000
Термическое сопротивление, °С/W н/д
Тип и модель вентилятора Phanteks PH-F140HP Premium Phanteks PH-F140
Диаметр крыльчатки/статора вентилятора, мм 131 / 42 131 / 36
Вес одного вентилятора, г 170 138
Скорость вращения вентилятора, об/мин 500–1600 (PWM) 900 / 1200 (±10 %)
Воздушный поток, CFM 68,1 (макс.) 60,1 / 78,1
Уровень шума, дБА 25,0 (макс.) 15,2 / 19,0
Статическое давление, мм H2O 1,62 (макс.) 0,69 / 1,21
Количество и тип подшипников вентилятора н/д UFB (Updraft Floating Balance)
Время наработки вентилятора на отказ, часов/лет 150 000 / >17
Номинальное/стартовое напряжение вентилятора, В 12 / 3,6 12 / 3,2
Сила тока вентилятора, А 0,20 0,15
Заявленное/измеренное энергопотребление вентилятора, Вт 2,40 / 1,32 1,80 / 2,53
Длина кабеля вентилятора, мм 215 400
Возможность установки кулера на процессоры с разъёмами Intel LGA775/115x/2011(v3)/2066
AMD Socket TR4/AM4/AM3(+)/AM2(+)/FM1/FM2
Intel LGA775/115x/1366/2011, AMD Socket AM2(+)/AM3(+)/FM1
Максимальный уровень TDP процессора, Вт н/д
Дополнительно (особенности) Возможность установки третьего вентилятора, термопаста Phantеks PH-NDC с алмазными нано-частицами и теплопроводностью 4,5 Вт/м·К
Гарантийный срок, лет 5 5
Рекомендованная стоимость, $ 85 90

⇡#Упаковка и комплектация

Оформление упаковки кулера Phanteks претерпело самые минимальные изменения. Разве что среди ярлычков на лицевой стороне коробки, обозначающих цвета радиатора, появился пятый – чёрный.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

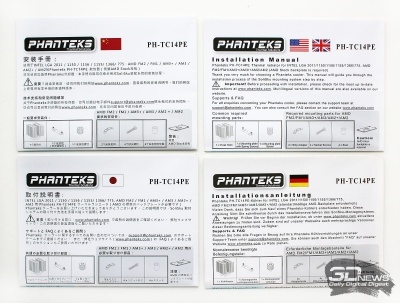

Информация на боковых и обратной сторонах отличается только в части новых вентиляторов, которыми оснащается последняя версия кулера, а в остальном – всё то же самое.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

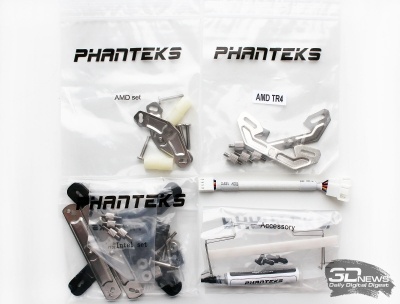

Комплектация отличается появившимися креплениями для платформы AMD Socket TR4 и официальной поддержкой Intel LGA2011/2066 (первая версия кулера с ними также была совместима).

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Термопаста, поставляемая с кулером, всё та же – Phanteks PH-NDC с заявленной теплопроводностью 4,5 Вт/м·К, что вдвое ниже теплопроводности лидеров среди термоинтерфейсов.

Кулер разработан в Европе, но выпускается в Китае. Если первые ревизии Phanteks PH-TC14PЕ стоили не менее 90 долларов США (а в голубом, оранжевом и красном цвете ещё на 10 долларов дороже), то модель 2019 года чуть дешевле – 85 долларов США вне зависимости от цвета. В России данная модель стоит 5 820 рублей в любом цвете. Официальная гарантия – 5 лет.

⇡#Особенности конструкции

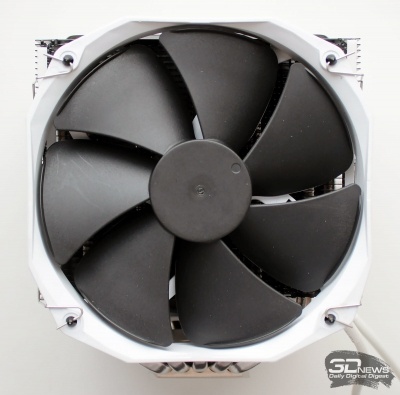

На тестирование нам была предоставлена модель в благородном чёрном цвете, с вентиляторами с белыми рамками и чёрными крыльчатками. Выглядит Phanteks PH-TC14PЕ в данной раскраске очень стильно.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях
Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

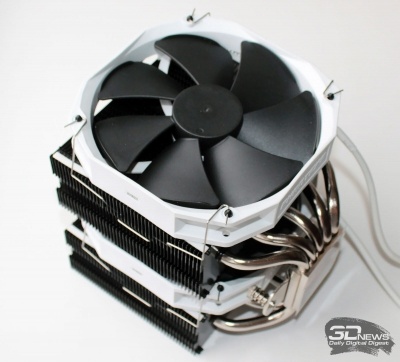

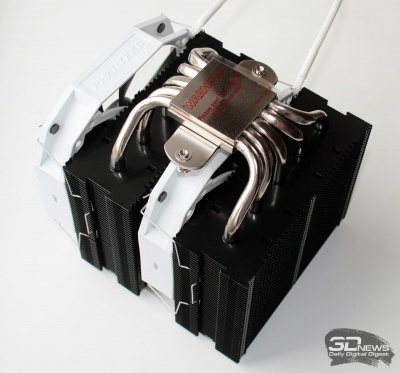

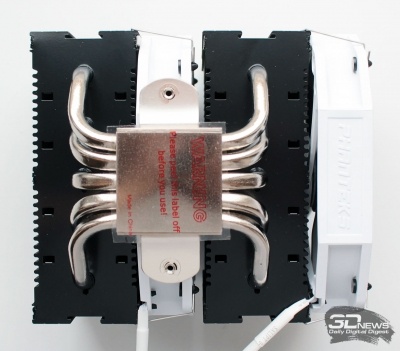

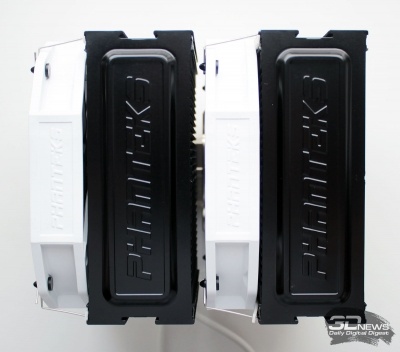

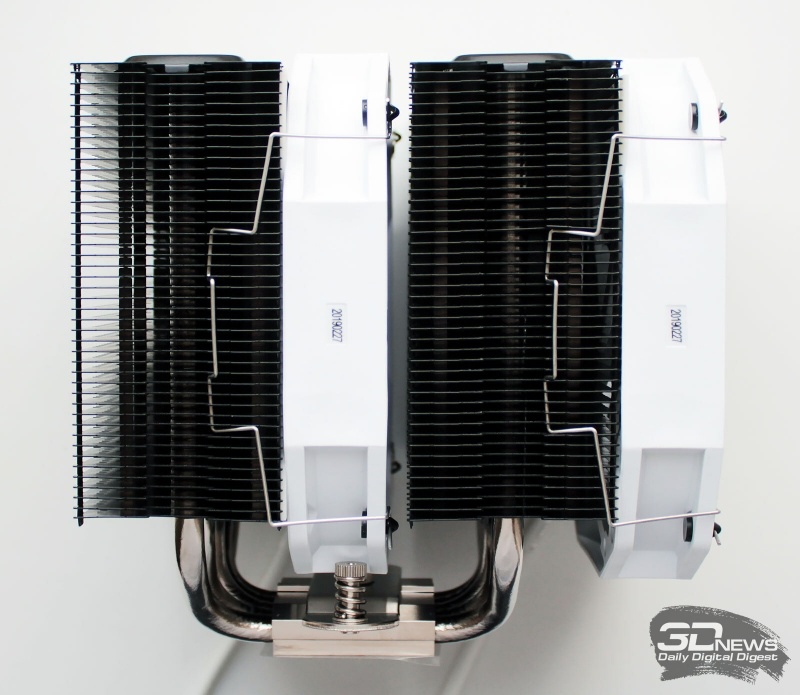

Если кто-то забыл, то напомним, что это массивный двухбашенный кулер на пяти тепловых трубках с двумя вентиляторами. Размеры кулера не изменились и составляют внушительные 171 × 140 × 159 мм, а общий вес последней версии Phanteks PH-TC14PЕ равен 1309 граммам.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

При внешнем осмотре кулера кажется, что, кроме новых вентиляторов, в нём ничего не изменилось, однако это не совсем так. Изменения есть, они минимальные с точки зрения конструкции, но очень важные в плане эффективности работы радиатора.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

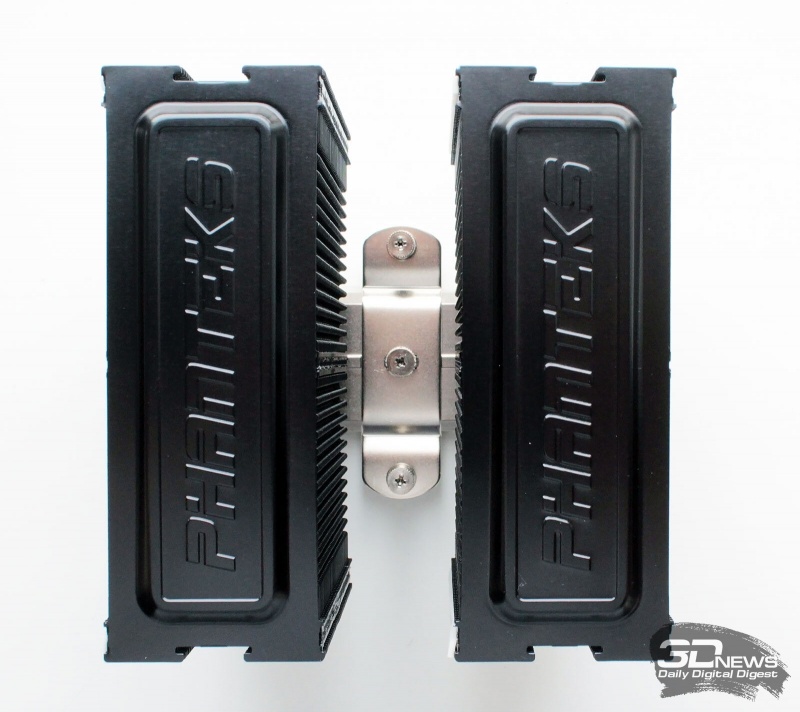

Напомним, что в Phanteks PH-TC14PЕ используется двухсекционный радиатор, каждая секция в котором состоит из 43 алюминиевых пластин толщиной 0,45 мм, расставленных на тепловых трубках с межрёберным расстоянием 2 мм. Расстояние между секциями равно 30 мм.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

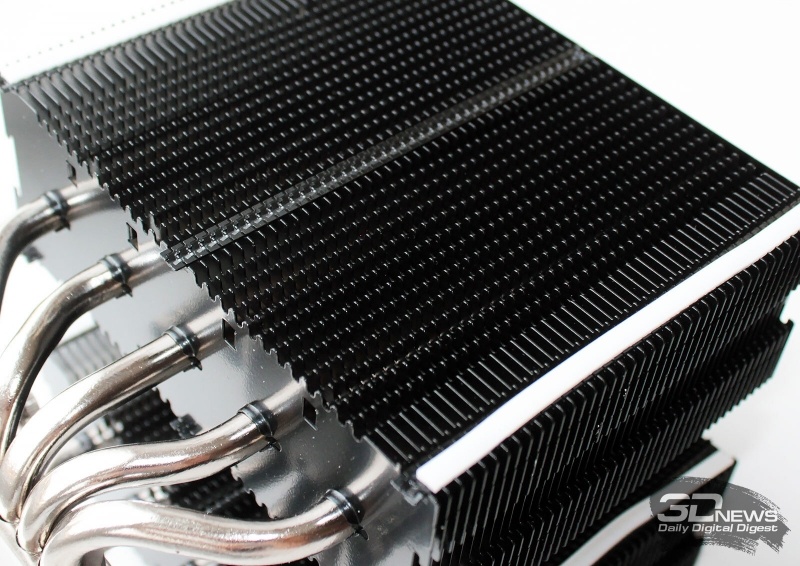

Для снижения сопротивлению воздушному потоку вентиляторов и повышения эффективности работы кулера на низких скоростях «вертушек» торцы рёбер радиатора сделаны волнистыми практически по всей их длине.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Добавим, что площадь радиатора кулера составляет примерно 12 000 см2. Вот до этого места в радиаторе Phanteks PH-TC14PЕ в сравнении с первой версией ничего не изменилось, но дальше, поверьте, будет интереснее.

Дело в том, что в выпущенном в 2011 году Phanteks PH-TC14PЕ использовалась технология C.P.S.C. (Cold Plasma Spraying Coating Technology) – обеспечение контакта пластин и тепловых трубок по всей площади методом напыления при очень высоких температурах. Благодаря этой технологии, работающей вместе с P.A.T.S. (Physical Antioxidant Thermal Shield), достигался наиболее эффективный теплообмен между тепловыми трубками и пластинами и далее между пластинами и воздушным потоком. Обе технологии заявлены и в Phanteks PH-TC14PЕ образца 2019 года, однако посмотрите на сопряжения пластин и тепловых трубок в новом (слева) и старом (справа) радиаторе.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

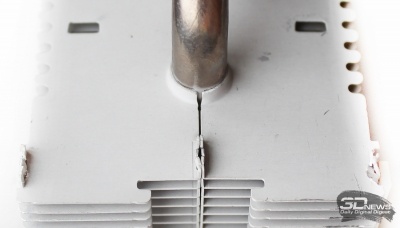

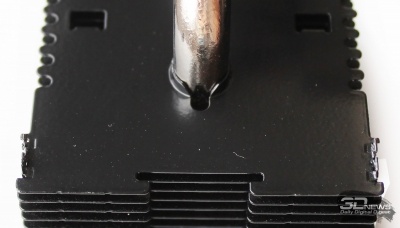

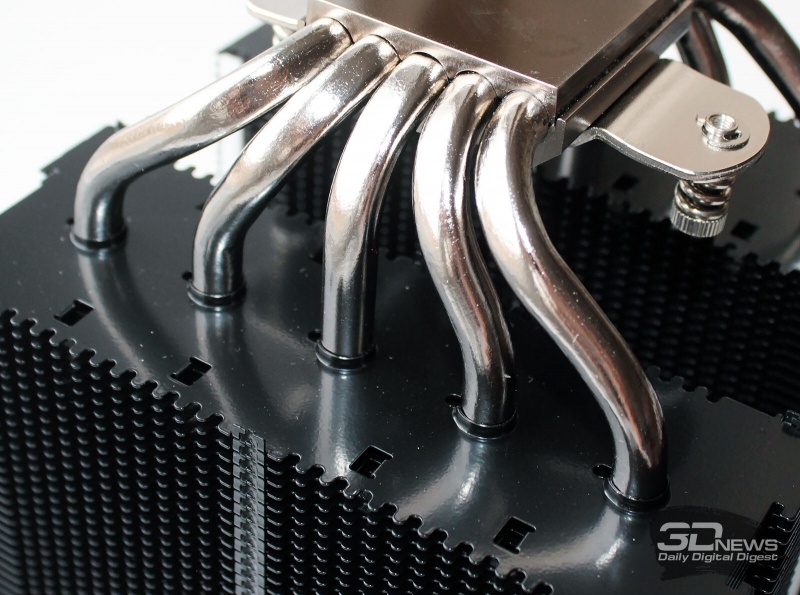

Если у старого радиатора каждая пластинка состоит из двух половинок, контактирующих с трубками по всей их окружности посредством 2-мм горлышек, то у нового радиатора пластины сплошные и контактируют с трубками не по всей их окружности, что хорошо видно по фото. Более того, если в наличии припоя в местах контакта пластин и тепловых трубок оригинального Phanteks PH-TC14PЕ у нас нет никаких сомнений, то у нового радиатора обнаружить пайку пластин к трубкам нам не удалось (всё аккуратно закрашено). Но мы всё же не берёмся утверждать, что её там нет. Тем не менее одно преимущество старой модели PH-TC14PЕ уже очевидно.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

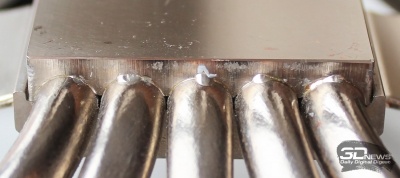

Дальше – больше. Посмотрим на контакт тепловых трубок в основании обоих радиаторов (слева всё так же новый кулер, 2019 года, справа – старый, 2011 года).

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Ну как вам? У радиатора нового кулера тепловые трубки лежат в желобках, но, в отличие от первой версии, здесь контакт не плотный, припоя практически не видно, тогда как у образца 2011 года сопряжение трубок и основания выполнено очень качественно. Косвенно факт меньшего количества припоя в новом кулере подтверждает и разница в весе радиаторов: новый весит 994 грамма против 1028 граммов у старого радиатора.

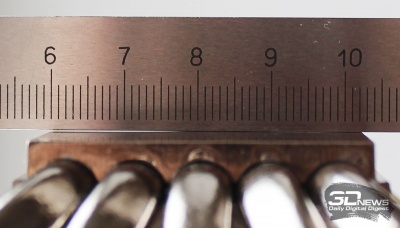

Что касается качества контактной поверхности основания кулера размерами 45 × 42,5 мм и её ровности, то здесь ситуация одинаковая – оба образца имеют характерную выпуклость в центральной части. Здесь мы приведём фото ровности основания нового радиатора.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

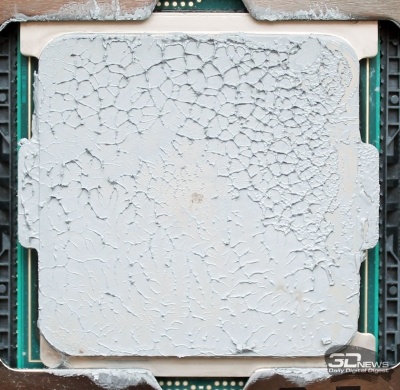

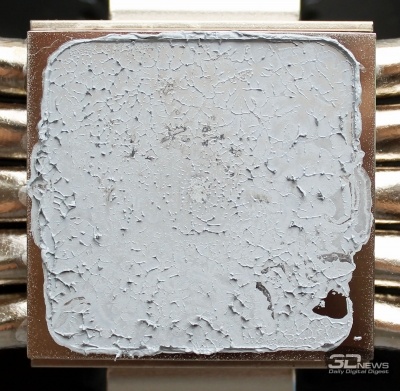

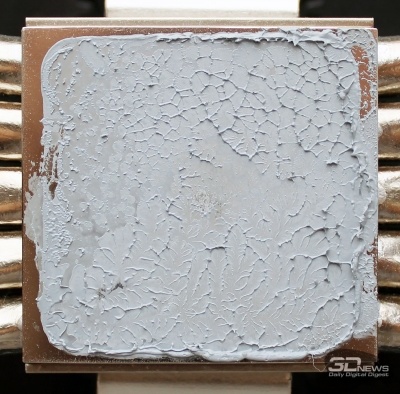

Тем не менее отпечатки на CPU LGA2066 получились практически равномерными по всей площади, с акцентом на среднюю часть теплораспределителя процессора, где и находится кристалл (радиатор устанавливался дважды, поэтому их две пары).

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях
Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

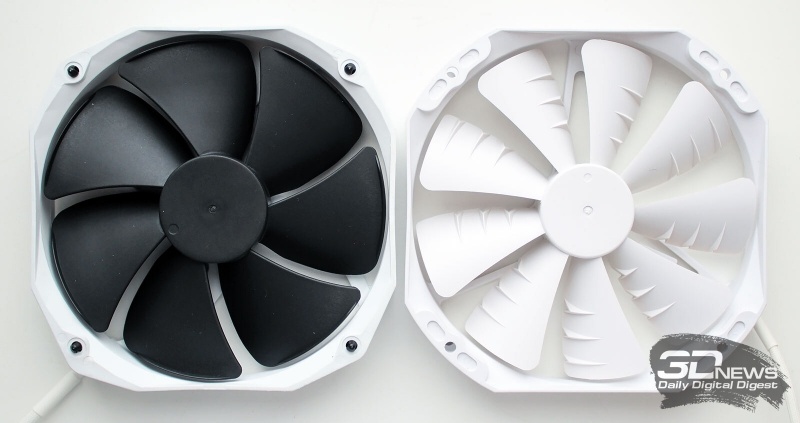

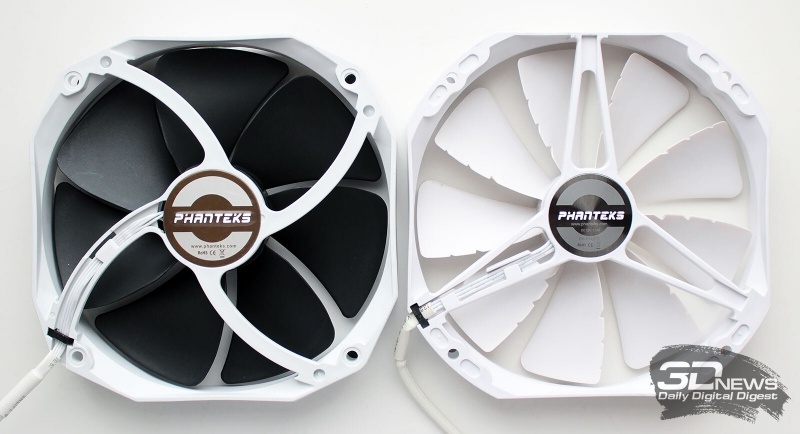

Кроме изменённого (читай – упрощенного) радиатора, на обновлённый Phanteks PH-TC14PЕ теперь устанавливаются другие вентиляторы. Вместо откровенно шумных и недостаточно эффективных PH-F140TS кулер оснащается парой сравнительно новых PH-F140HP Premium с семилопастной крыльчаткой и поддержкой ШИМ. Разница между этими моделями очевидна.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

По характеристикам вентиляторы также значительно различаются. Если старая модель могла работать на скоростях 900 (использовался короткий кабель с резистором) или 1200 об/мин, то новая имеет поддержку широтно-импульсной модуляции и работает в диапазоне от 500 до 1600 об/мин. Максимальный воздушный поток первого достигает 78,1 CFM, а у нового ниже – всего 68,1 CFM. Зато уровень статического давления у PH-F140HP Premium выше и составляет 1,62 мм H2O против 1,22 мм H2O, но и шуметь на максимальной скорости новый вентилятор должен сильнее: 25,0 дБА против 19,0 дБА. Правда, на практике получилось совсем по-другому, но об этом позже. Система крепления вентиляторов (проволочные скобы) не изменилась, а в качестве виброгасителей используются силиконовые полоски.

⇡#Совместимость и установка

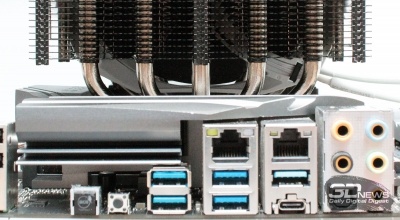

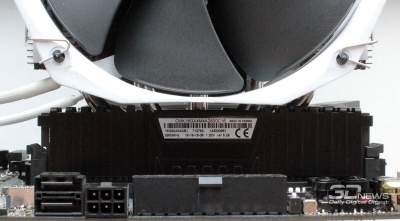

Отличий в системе крепления Phanteks PH-TC14PЕ образца 2019 года нет, но появилась поддержка процессоров AMD с разъёмом Socket TR4, что является несомненным плюсом. Расстояние от нижней пластины радиатора до материнской платы равно 47 мм, а вентиляторы можно повесить как ниже пластин, так и выше.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Подсветки у кулера и его вентиляторов нет, но и без этого модного в последнее время нововведения Phanteks PH-TC14PЕ выглядит весьма привлекательно внутри корпуса системного блока.

Новая статья: Обзор кулера Phanteks PH-TC14PE образца 2019 года: дьявол кроется в деталях

Для подключения вентиляторов к материнской плате или реобасу нужен только один коннектор, поскольку в комплекте с кулером есть Y-переходник.
