Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

В конце лета 2019 года мы тестировали видеокарту MSI GeForce RTX 2070 SUPER Gaming X Trio со слегка повышенными относительно номинальных частотами и мощнейшей системой охлаждения. Данная модель оставила о себе очень приятное впечатление, несмотря на внушительные габариты и вес, а также отсутствие порта USB Type-C. Настолько приятное, что получила награду от редакции. Сегодня мы протестируем чуть более скромную видеокарту с системой охлаждения Twin Frozr 7, в арсенале которой только два вентилятора, но за счёт этого и габариты меньше. Кроме этого, данная модель чуть дешевле Trio-версии.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI GeForce RTX 2070 SUPER Gaming X приведены в таблице в сравнении с параметрами ранее протестированной нами оригинальной MSI GeForce RTX 2070 SUPER Gaming X Trio и эталонной версии NVIDIA GeForce RTX 2070 Founders Edition.

Наименование технических характеристик MSI GeForce RTX 2070 SUPER Gaming X MSI GeForce RTX 2070 SUPER Gaming X Trio NVIDIA GeForce RTX 2070 FE
Графический процессор TU104-A1
Turing
(TSMC)
TU104-A1
Turing
(TSMC)
TU106-A1
Turing
(TSMC)
Техпроцесс, нм 12 FFN 12 FFN 12 FFN
Площадь кристалла, мм2 545 545 445
Число транзисторов, млрд 13,6 13,6 10,8
Частота графического процессора, МГц 3D 1605
(1800 – boost)
1605
(1800 – boost)
1410
(1710 – boost)
2D 300 300 300
Число унифицированных шейдерных процессоров, шт. 2560 2560 2304
Число текстурных блоков, шт. 160 160 144
Число блоков растровых операций (ROPs), шт. 64 64 64
Число тензорных ядер / RT-ядер, шт. 320 / 40 320 / 40 288 / 36
Скорость трассировки лучей, GRay/s 7 7 6
Теоретическая максимальная скорость закраски, Гпикс. /с 115,2 115,2 111,4
Теоретическая максимальная скорость выборки текстур, Гтекс. /с 288,0 288,0 250,6
Тип поддерживаемой памяти GDDR6 GDDR6 GDDR6
Разрядность шины обмена с памятью, бит 256 256 256
Эффективная частота работы видеопамяти, ГГц 3D 14 14 14
2D 0,81 0,81 0,81
Объем памяти, Гбайт 8 8 8
Полоса пропускания видеопамяти, Гбайт/с 448,0 448,0 448,0
Пиковая потребляемая мощность в 3D режиме работы, Вт 3D 215 215 185
2D н/д н/д н/д
Требования к мощности блока питания, Вт 650 650 550
Размеры видеокарты (Д × В × Т), мм 297 × 130 × 56,5 330 × 130 × 56,5 н/д
Вес, г 1422 1532 н/д
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы 1 HDMI v2.0b,
3 DisplayPort v1.4a
1 HDMI v2.0b,
3 DisplayPort v1.4a
1 DVI-D,
1 HDMI v2.0b,
2 DisplayPort v1.4a, USB-C (VirtualLink)
Дата релиза 02/07/2019 02/07/2019 19/09/2018
Рекомендованная стоимость в момент анонса, долларов США 499 499 499/599
Минимальная розничная стоимость на дату публикации статьи, руб. 39 620 40550 35 990

⇡#Упаковка и комплектация

На лицевой стороне большой коробки MSI RTX 2070 SUPER Gaming X, выполненной из плотного картона, приведено фото системы охлаждения Tri-Frozr 7 с работающей подсветкой, а также указаны основные поддерживаемые технологии NVIDIA.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

На обратной стороне упаковки внимание потенциальных покупателей продолжает акцентироваться на фирменном кулере, а ниже приведены краткие технические характеристики и системные требования.

Привычная наклейка с торца коробки содержит серийный номер видеокарты и очень краткое перечисление её особенностей.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Внутрь цветной коробки вставлена ещё одна упаковка из чёрного картона в виде поддона с мягкой прокладкой сверху. Внутри размещена подложка из вспененного полиэтилена, в центр которой и вставлена видеокарта. Иначе говоря, надежность такой упаковки находится на самом высоком уровне, что не может не радовать, если учесть всё более широкое распространение интернет-покупок.

Помимо видеокарты, в коробке можно найти различные бумажные открытки, наклейки и инструкции, а также штангу-держатель видеокарты в корпусе системного блока.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Интересных бонусов в комплекте поставки, к сожалению, нет.

Видеокарта выпускается в Китае и обеспечивается трёхлетней гарантией. Минимальная стоимость данной модели в России почти на одну тысячу рублей меньше, чем у версии Gaming X Trio, и составляет 39 620 рублей. Стоит отметить, что среди RTX 2070 SUPER это не самая доступная версия, поскольку даже в ассортименте MSI есть «народная» модель VENTUS стоимостью около 35 000 рублей.

⇡#Дизайн и особенности печатной платы

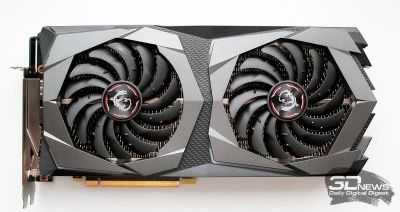

Дизайн MSI GeForce RTX 2070 SUPER Gaming X выполнен в том же стиле, что и у Trio-версии, но система охлаждения здесь компактнее и имеет на один вентилятор меньше, что сразу же бросается в глаза.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

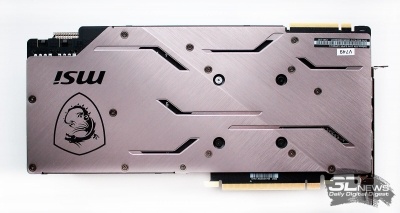

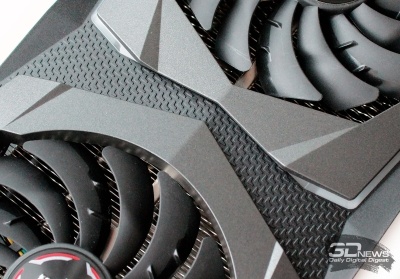

Из дизайнерских решений отметим рубленные грани кожуха вентиляторов, текстурную вставку между ними, встроенную в верхнюю грань кожуха подсветку с логотипом MSI Gaming, а также шлифованную заднюю пластину с гербом серии.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Размеры видеокарты равны 297 × 130 × 56,5 мм, то есть она на 33 миллиметра короче версии Trio, но два оставшихся габарита у этих моделей видеокарт идентичны, а значит, в ближайших двух слотах PCI-E рядом с ней ничего установить не получится.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Весит MSI GeForce RTX 2070 SUPER Gaming X 1422 грамма против 1532 граммов у MSI GeForce RTX 2070 SUPER Gaming X Trio.

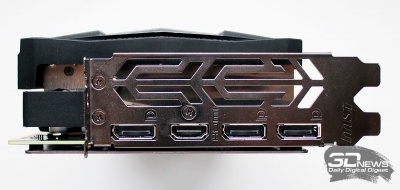

Как и старшая модель, видеокарта оснащена только одним видеовыходом HDMI версии 2.0b и тремя DisplayPort версии 1.4a, совмещёнными с фигурной решёткой для частичного оттока нагретого воздуха за пределы корпуса системного блока. Порта USB Type-C в этой модели нет.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

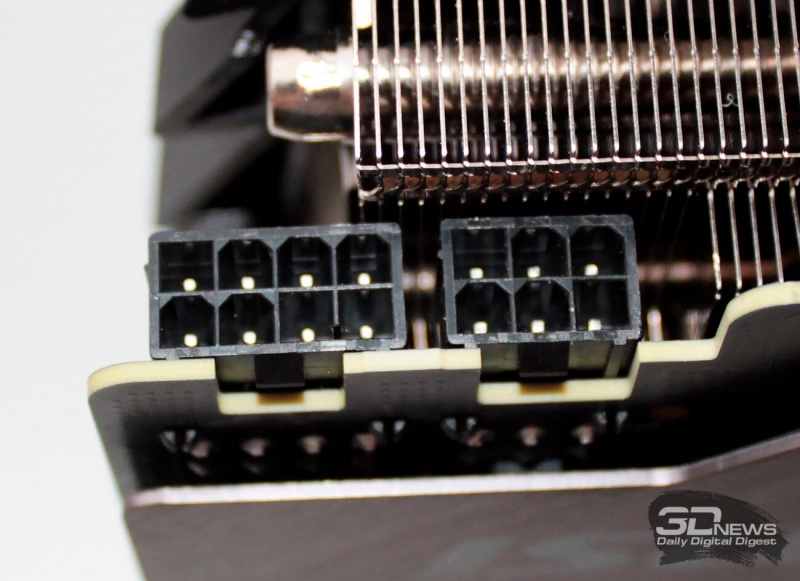

От MSI GeForce RTX 2070 SUPER Gaming X Trio наша сегодняшняя подопытная, MSI GeForce RTX 2070 SUPER Gaming X, отличается не только сокращённой длиной, а ещё и тем, что имеет не два восьмиконтактных разъёма, а шести- и восьмиконтактный, как и у эталонной версии NVIDIA.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

При этом заявленный в характеристиках максимальный уровень TDP здесь точно такой же — 215 ватт, а рекомендуемая мощность блока питания для системы с одной такой видеокартой заявлена на отметке в 650 ватт (но это с приличным запасом, если, конечно, вы не собираетесь использовать этот ускоритель вместе с Intel Core i9-10980XE Extreme Edition).

Стандартный разъём интерфейса NVLink размещён на верхней кромке в передней части видеокарты и закрыт пластиковым колпачком.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

BIOS у видеокарты один, поэтому никаких переключателей рядом с этим разъёмом нет.

Массивная система охлаждения крепится винтами по периметру графического процессора и несколькими дополнительными винтами по текстолиту. После её снятия остаётся теплораспределительная пластина на микросхемах памяти и отдельных элементах VRM.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Если её окрутить и снять ещё пластину с обратной стороны текстолита, можно изучить печатную плату видеокарты.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Плата здесь отличается от того, что мы видели у версии Trio, хотя на питание графического процессора отведены такие же восемь фаз на элементах DrMOS.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

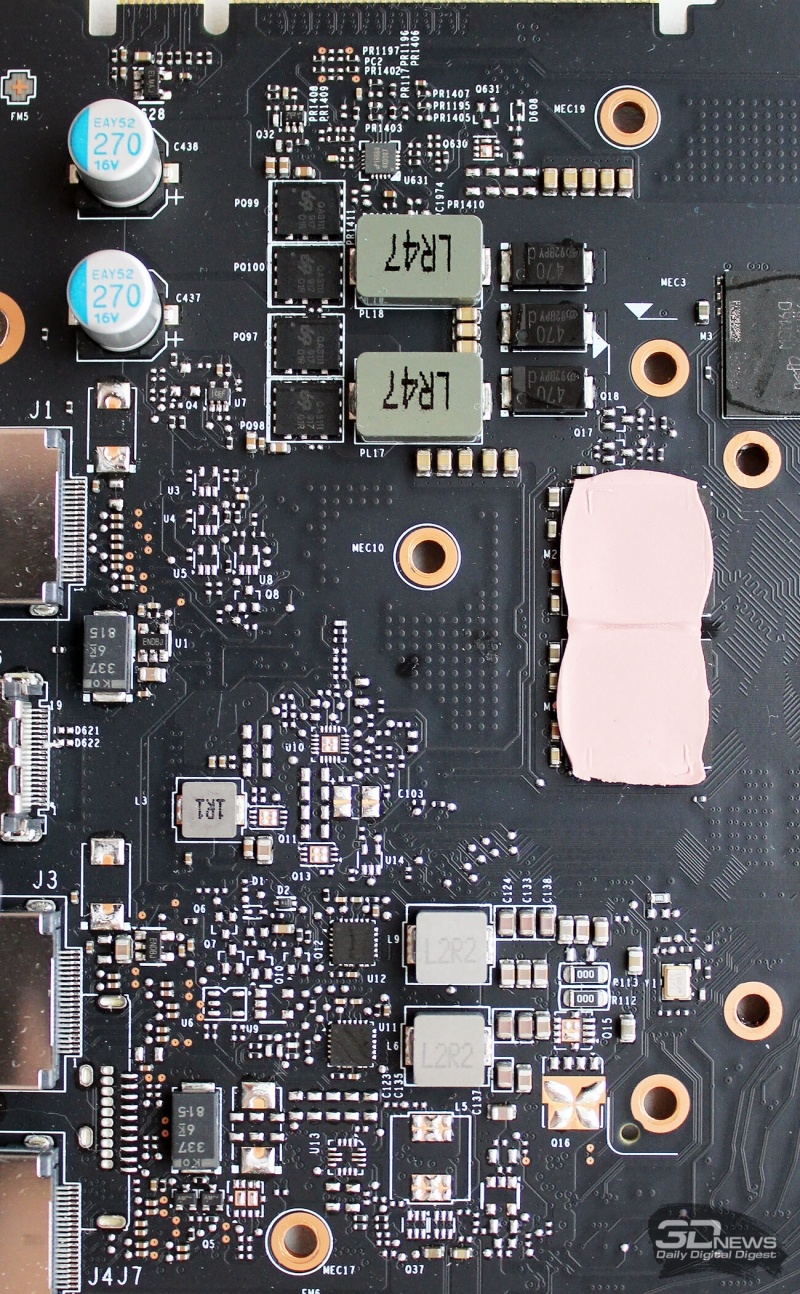

Слева, ближе к видеовыходам, размещены две фазы питания видеопамяти.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

За управление питанием графического процессора отвечает контроллер uP9512P производства uPI Semiconductor.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Кроме этого, отметим ещё одну микросхему-контроллер – iTE 8295FN-56A, с помощью которой на плате реализовано управление подсветкой системы охлаждения.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

На GPU оригинальной видеокарты MSI использовался высокоэффективный термоинтерфейс под названием «X», но к нам на тестирование данная модель приехала после других обзоров, поэтому на кристалле уже была какая-то другая термопаста, счистить которую удалось с большим трудом. Сделав это, мы выяснили, что кристалл графического процессора с маркировкой TU104-410-A1 выпущен на Тайване на 19-й неделе 2019 года (вторая неделя мая) и относится к версии А1.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Отличий по частотам графического процессора между MSI GeForce RTX 2070 SUPER Gaming X и MSI GeForce RTX 2070 SUPER Gaming X Trio нет: базовая – 1605 МГц, форсированная – 1800 МГц. Это лишь чуточку выше спецификаций NVIDIA для GPU данной модели видеокарты. По данным мониторинга, при повышенных до максимума лимитах питания и температуры в 3D-режиме частота графического процессора повышалась до 1965 МГц, а затем стабилизировалась на 1940 МГц, при напряжении 1,043 В. В 2D-режиме частота GPU снижается до 300 МГц, а напряжение – до 0,756 В.

На видеокарте стандартные восемь гигабайт памяти GDDR6, составленные микросхемами производства Micron с маркировкой 9JA77 D9WCW и теоретической эффективной частотой 14 ГГц.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Работая на 256-битной шине, видеопамять способна обеспечить пропускную способность 448 Гбайт/с. Кроме того, как показывает наша практика тестирования таких видеокарт, данные микросхемы ещё и прекрасно разгоняются, выдавая на-гора свыше 0,5 Тбайт/с пропускной способности.

Промежуточный итог обзору аппаратной части MSI GeForce RTX 2070 SUPER Gaming X подведёт информация из утилиты GPU-Z.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

BIOS видеокарты вы можете скачать из файлового архива (341 Кбайт).

⇡#Система охлаждения

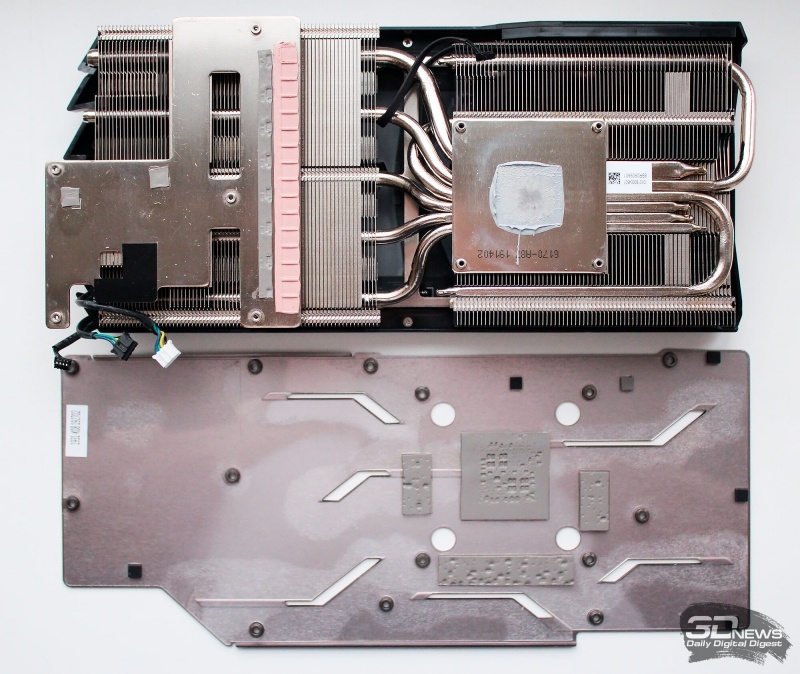

MSI GeForce RTX 2070 SUPER Gaming X оснащается системой охлаждения Twin Frozr 7, состоящей из медного никелированного основания, шести тепловых трубок и двух радиаторов с теплораспределительной пластиной для VRM.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

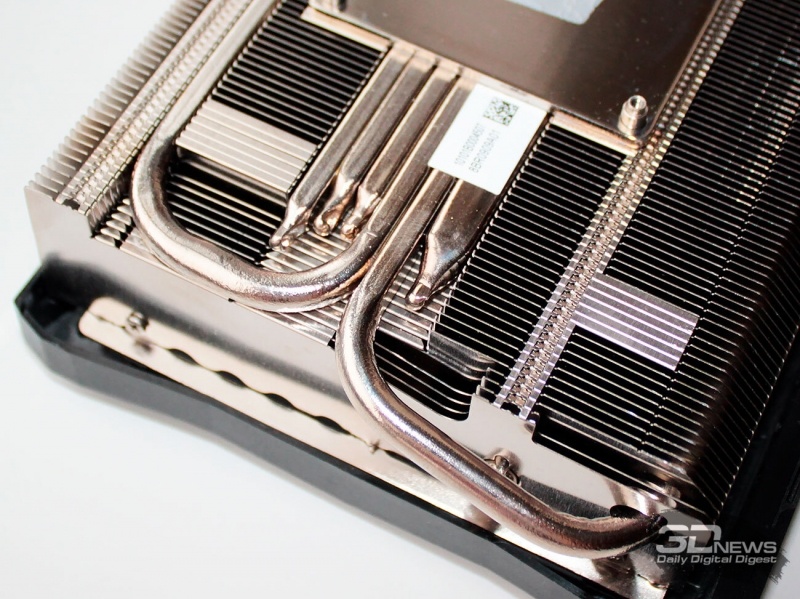

В сравнении с версией Trio это слегка упрощённый кулер, в котором на одну тепловую трубку меньше: в радиаторе используются пять 6-мм тепловых трубок и одна 10-мм.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Все места сопряжений в радиаторе пропаяны, а пластины получили такой же аэродинамически-эффективный профиль, как и у старшей версии MSI Trio, где торцы на входе воздушного потока волнообразные для снижения сопротивления воздушному потоку вентиляторов, а на боковых поверхностях пластин выштампованы дополнительные прорези для оттока воздуха и увеличения площади радиатора (технология Airflow Control).

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

На всех элементах цепей VRM печатной платы установлены металлические пластины с термопрокладками, охлаждаемые потоком воздуха вентиляторов. Пластина на обратной стороне текстолита оснащена термопрокладками напротив зон графического процессора и микросхем видеопамяти.

Укороченная на 33 мм система охлаждения вместила только два вентилятора против трёх у Trio-модификации, но оба они имеют диаметр 95 мм. Как и у старшей модели, здесь используются фирменные вентиляторы Torx Fan 3.0 с плавниками на лопастях и самими лопастями разной формы.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

По мнению разработчиков, такие лопасти способны развивать повышенное статическое давление и генерировать более сфокусированный воздушный поток увеличенного объёма при низком уровне шума. Технология ZeroFrozr делает видеокарту бесшумной в 2D-режиме и при низкой 3D-нагрузке за счёт полной остановки вентиляторов при температуре графического процессора ниже 60 градусов Цельсия. По данным мониторинга скорость вентиляторов может изменяться от 0 до 2680 об/мин.

Добавим, что кожух системы охлаждения в верхней и нижней части оснащён симпатичной подсветкой, которую с помощью приложения Mystic Light можно регулировать по цвету и восьми режимам работы, а также синхронизировать с подсветкой других компонентов системного блока (материнской платы, оперативной памяти, систем охлаждения и тому подобных).

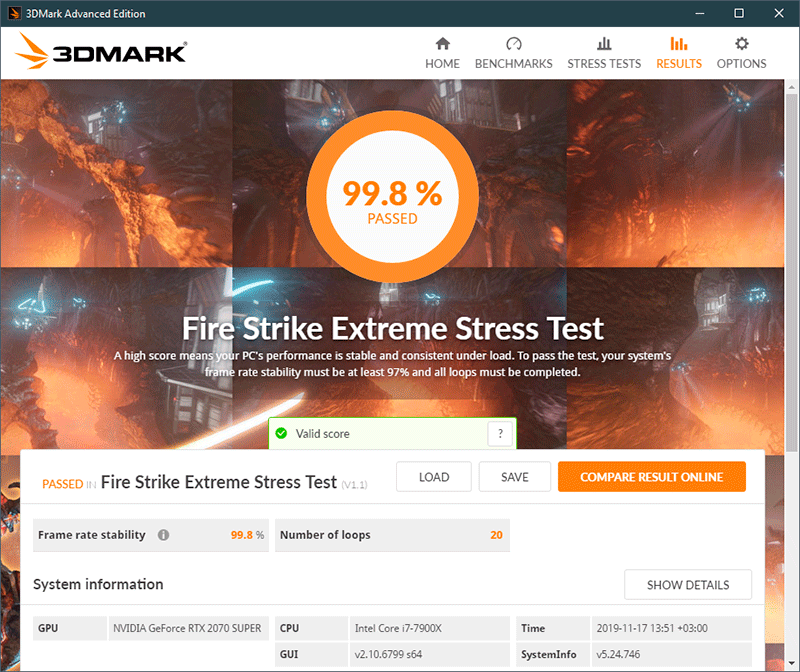

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали стресс-тест Fire Strike Extreme из последней версии графического пакета 3DMark.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Для мониторинга температур и всех других параметров видеокарты применялась программа MSI Afterburner и утилита GPU-Z. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 24 градусов Цельсия.

Перед первым тестом отметим, что в режимах без нагрузки, когда вентиляторы кулера не работают, температура графического процессора видеокарты находится у отметки 53 градуса Цельсия. На наш взгляд, это довольно высокое значение, и лучше вручную настроить скорость вращения вентиляторов таким образом, чтобы они не останавливались, а вращались, например, со скоростью 700-800 об/мин. Тогда температура GPU в 2D не превышает 35 градусов Цельсия, и видеокарта в целом не влияет на температурный режим внутри корпуса системного блока, оставаясь полностью бесшумной.

Ну а теперь результаты тестирования MSI GeForce RTX 2070 SUPER Gaming X при автоматической регулировке скорости вентиляторов.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Автоматический режим (0–1290 об/мин, 2 шт.)

Несколько секунд при старте нагрузки температура графического процессора видеокарты быстро росла, вплоть до 69 градусов Цельсия, пока не стартовали и разогнались вентиляторы кулера и не снизили её до отметки 67 градусов Цельсия. Затем скорость самих вентиляторов постепенно снизилась с 1390 до 1290 об/мин, и видеокарта стала комфортной по уровню шума. По крайней мере, она ничуть не выделяется на фоне работы нешумного корпуса системного блока с его шестью 140-мм вентиляторами be quiet! Silent Wings 3 PWM на 1000 об/мин. Иначе говоря, несмотря на более скромные габариты кулера и два вентилятора против трёх у Trio-версии этой видеокарты, охлаждается она не менее эффективно.

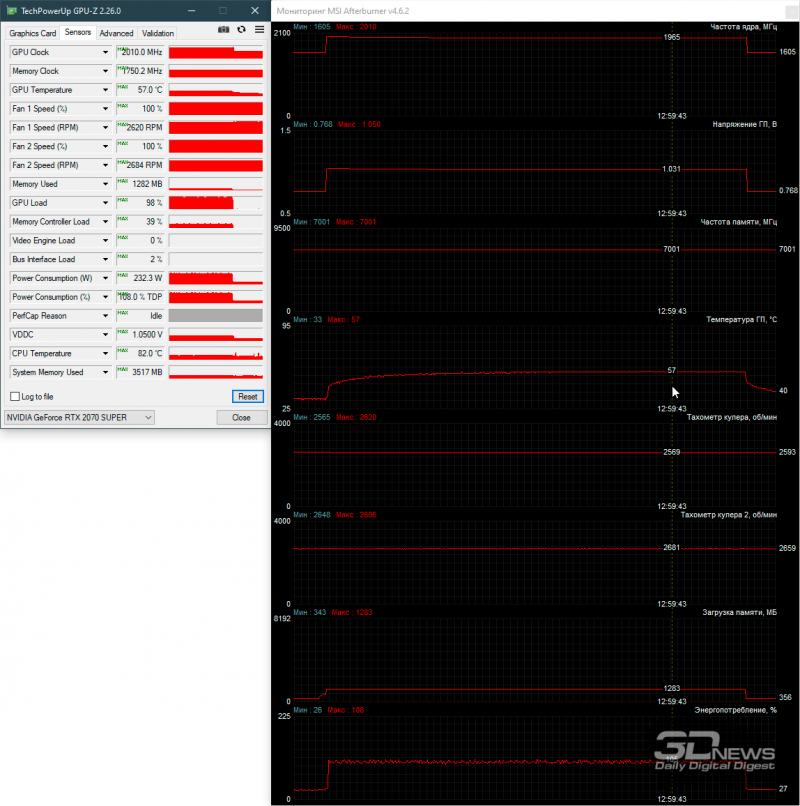

При максимальной скорости вентиляторов температура графического процессора на 10 градусов Цельсия ниже, чем в автоматическом режиме их регулировки.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Максимальная скорость (2680 об/мин, 2 шт.)

Но, разумеется, уровень шума видеокарты в таком режиме очень высокий. Для постоянной эксплуатации он точно не подходит. Впрочем, этого и не требуется, поскольку эффективность системы охлаждения Twin Frozr 7 находится на очень высоком уровне даже на невысоких скоростях вентиляторов, в том числе и при разгоне. Кстати, о разгоне нашего экземпляра MSI GeForce RTX 2070 SUPER Gaming X.

⇡#Оверклокерский потенциал

Сначала мы проверили оверклокерский потенциал видеокарты с помощью автоматического сканера частоты MSI Afterburner (автор – Алексей Николайчук) версии 4.6.2. В первом случае мы не повышали лимиты по питанию и температуре и просканировали GPU «как есть». Результат получился довольно скромный.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Сканер определил, что максимум, на сколько можно повысить частоту графического процессора – это 49 МГц. При повышении лимита по питания до 111% (240 Вт) и по температуре до 88 градусов Цельсия сканер отрапортовал о возможных +51 МГц к номинальной частоте.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

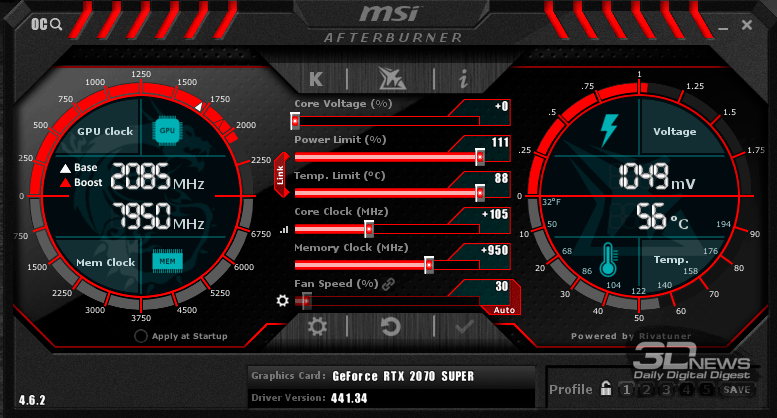

При исследовании разгона вручную нам удалось добиться стабильных +105 МГц (6,5%) по графическому процессору и +1900 МГц (13,6%) по эффективной частоте видеопамяти.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Это чуть более скромный результат, нежели у протестированной ранее Trio-версии, но всё равно частоты разогнанной MSI GeForce RTX 2070 SUPER Gaming X составили уверенные 1710-1905/15904 МГц.

Новая статья: Обзор видеокарты MSI GeForce RTX 2070 SUPER Gaming X: минус 33 миллиметра и 110 граммов

Более того, пиковая частота GPU в нагрузке достигала 2070 МГц, с последующей стабилизацией на 2040 МГц. Причём, нам не пришлось прибегать к ручной регулировке скорости вентиляторов кулера видеокарты, поскольку он справлялся со своей задачей легко и непринуждённо в автоматическом режиме, а температура в сравнении с номинальным режимом работы видеокарты выросла всего на 1 градус Цельсия до итоговых 70 градусов Цельсия.
