Пульсация экранов телевизоров

в 8:15, , рубрики: tft, Блог компании LampTest, гаджеты, жк, Здоровье гика, мерцание, Мониторы и ТВ, пульсация, телевизоры

У подавляющего большинства современных телевизоров экраны мерцают, причём уровень пульсации составляет 100% (экран полностью гаснет и загорается). Это может приводить к усталости глаз, головным болям и обострению нервных заболеваний.

Пульсация экранов телевизоров - 1


Если Вы посмотрите через камеру телефона на ряды телевизоров в магазине, скорее всего их экраны будут гореть ровно и никакой пульсации в виде бегущих по экрану полос видно не будет. Дело в том, что в магазинах интенсивность подсветки всех телевизоров всегда ставят на 100%. Дома это оказывается слишком ярко и интенсивность подсветки приходится снижать. И тут появляется пульсация.

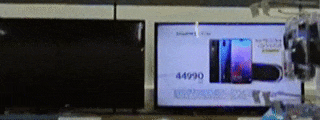

На видео, замедленном в 60 раз (съёмка 1200 fps) экраны телевизоров LG 32LH570U (слева) и Sony KDL-32RE303 (справа) с подсветкой 30% выглядят так:

Пульсация экранов телевизоров - 2

C помощью прибора Uprtek MK350D я измерил уровень пульсации экранов девятнадцати телевизоров в трёх магазинах. При измерении уровень подсветки устанавливался на 50% и на экран выводилось белое поле.

Результаты замеров неутешительны. 100-процентная пульсация подсветки обнаружена у следующих телевизоров:

Toshiba 32L5650VN
LG 32LJ510U
LG 32LH570U
LG 32LJ600U
LG 32LJ610V
LG 32LK6190PLA
LG 43LJ510V
LG 43LJ610V
Samsung UE32J4710AKXRU
Samsung UE40MU6103U
Philips 32PHS5302/60

У телевизора Hisense H32A5600 прибор показал уровень пульсации 36%, у телевизора LG 49SJ810U — 89%.

У всех протестированных телевизоров Sony пульсация оказалась меньше 5%:

Sony 32RE303 — 1.6%
Sony 32RE403B — 1.3%
Sony 32WD752S — 1.1%
Sony 32WD756BR — 1%

К моему удивлению, пульсация полностью отсутствовала у дешёвых китайских телевизоров Haier LE32B8500T и Haier LE39B8550T, но оказалось, что у них просто физически нет регулировки яркости подсветки, которая всегда горит на полную мощность.

Откуда же берётся пульсация? Источником света в ЖК-экранах современных телевизоров являются белые светодиоды. Когда яркость подсветки установлена на 100% и отключены эко-режимы, светодиоды питаются от постоянного напряжения и пульсация отсутствует. Регулировка яркости делается с помощью ШИМ (широтно-импульсной модуляции) — обычно светодиоды включаются и выключаются 100 раз в секунду. Когда 50% времени они горят, а 50% времени выключены, получается яркость 50%. Если горят одну десятую часть общего времени, получается 10%.

Важно понимать, что частота ШИМ не имеет ничего общего с частотой обновления экрана телевизора, которую часто указывают в характеристиках. Тип матрицы и расположение светодиодов также никак не связаны с пульсацией подсветки.

Чем выше частота ШИМ, тем менее заметна пульсация, но учёные считают, что на мозг влияют даже высокочастотные пульсации, которые не заметны визуально.

Из всех протестированных телевизоров обнаружился один — Hisense H32A5600, у которого частота ШИМ 200 Гц, а не 100. На замедленном видео отлично видно разницу.

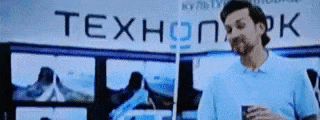

Hisense H32A5600

Пульсация экранов телевизоров - 3

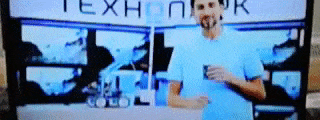

LG 32LJ610V

Пульсация экранов телевизоров - 4

Именно поэтому прибор, рассчитанный на пульсацию с частотой 100 Гц, показал 36%. На самом деле уровень пульсации у Hisense H32A5600 составляет те же 100% (экран полностью гаснет).

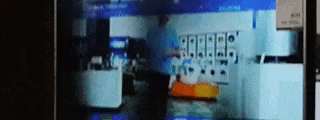

Очень интересное явление обнаружилось при тестировании довольно дорогого телевизора LG 49SJ810U, у которого прибор показал уровень пульсации 89%. По экрану с периодичностью 100 Гц идут волны затемнения. Судя по всему, это сделано для улучшения плавности движения.

Пульсация экранов телевизоров - 5

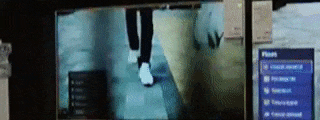

Видно, как по экрану этого телевизора бегут тёмные волны, а телевизор рядом просто мигает ШИМ.

Пульсация экранов телевизоров - 6

На самом деле нет никаких технических проблем в том, чтобы регулировать яркость светодиодов без ШИМ, просто меняя ток их питания. Судя по всему, в SONY сделано именно так. Увы, производители остальных телевизоров почему-то продолжают использовать ШИМ.

Кстати, на Youtube даже есть видео, где радиолюбитель объясняет, как переделать блок управления подсветкой телевизора, чтобы избавиться от пульсаций.

Проверить наличие видимой пульсации экрана телевизора очень просто. Уменьшите уровень подсветки до минимального (именно уровень подсветки, не яркость!). Покрутите карандашом перед экраном (см. карандашный тест). Если стробоскопического эффекта нет и вы видите размытое изображение карандаша, видимой пульсации нет (или её нет совсем или частота ШИМ выше 300 Гц). Если вы видите стробоскопичекий эффект — карандаш «распадается» на много карандашей, увы пульсация в наличии.

Способ избавиться от пульсации экрана ЖК-телевизора без его переделки только один — отключить все эко-режимы, установить уровень подсветки на 100% и снизить яркость для достижения комфортной картинки. Чёрный цвет при этом скорее всего станет серым и картинка будет более блёклой, зато не будет пульсации и глаза будут уставать меньше.

© 2018, Алексей Надёжин
