Дело было вечером, делать было нечего (с)

На одном ресурсе увидел классные, на мой взгляд, часы на газоразрядных индикаторах (Nixie clock). Изготовление которых мне не показалось сложным.

Поговорили с другом, поняли, что сможем сделать несколько иначе. Ну и сделали :)

Друг занимается платами (электроникой), я – корпусом и остальными работами.

 Сначала, как обычно, я создал модель будущих часов, ведь необходимо знать какого размера необходимо делать плату, да и чертежи тоже нужны. Результат ниже, в двух исполнениях – латунь и нержавеющая сталь. В качестве индикаторов будут использоваться советские ИН-4 .

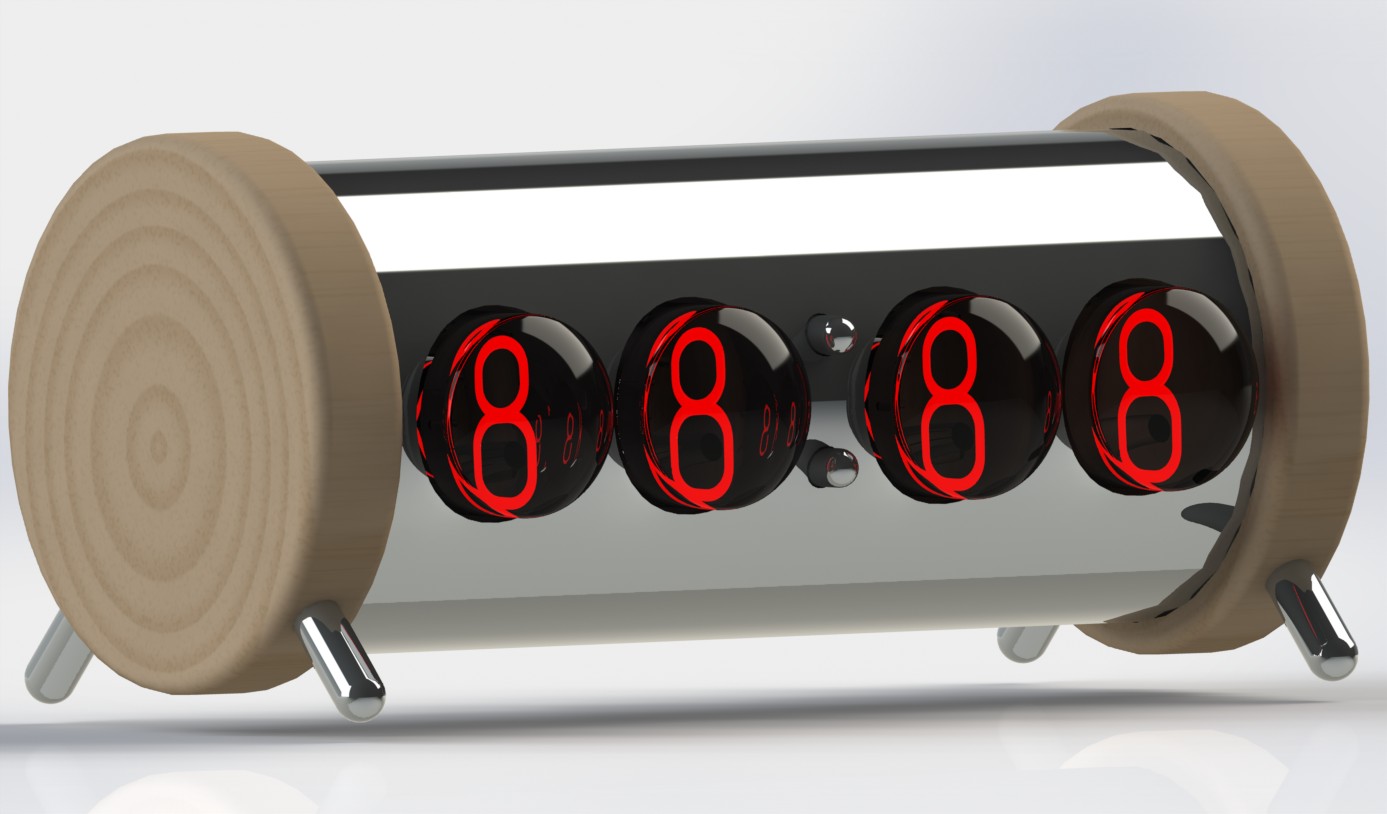

Вариант трубы из нержавейки
Вариант трубы из нержавейки

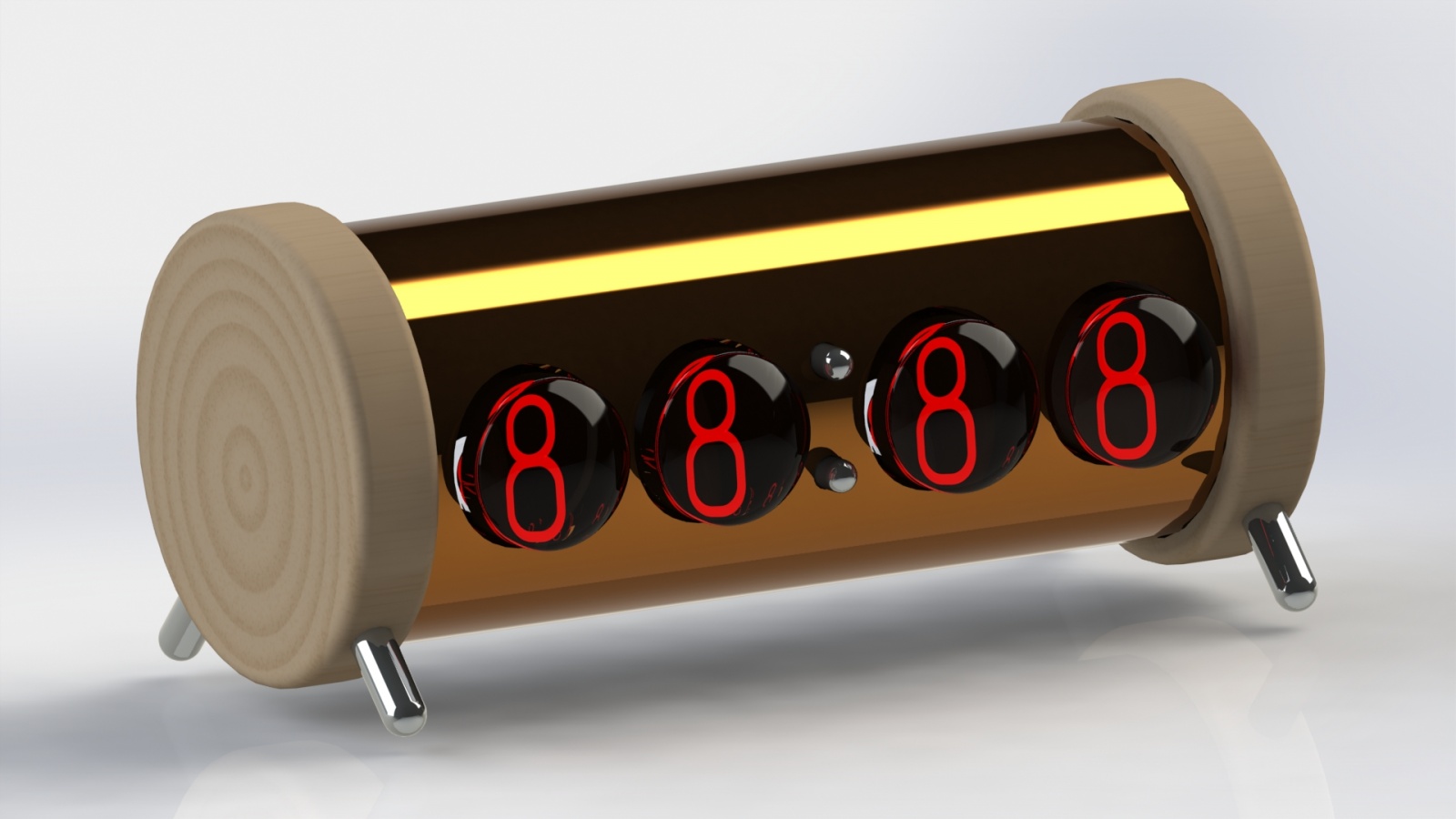

Вариант трубы из латуни
Вариант трубы из латуни

После удачного моделирования и создания чертежей можно приступать к изготовлению. Выбрал латунь. Режем трубу из латуни на заготовки.

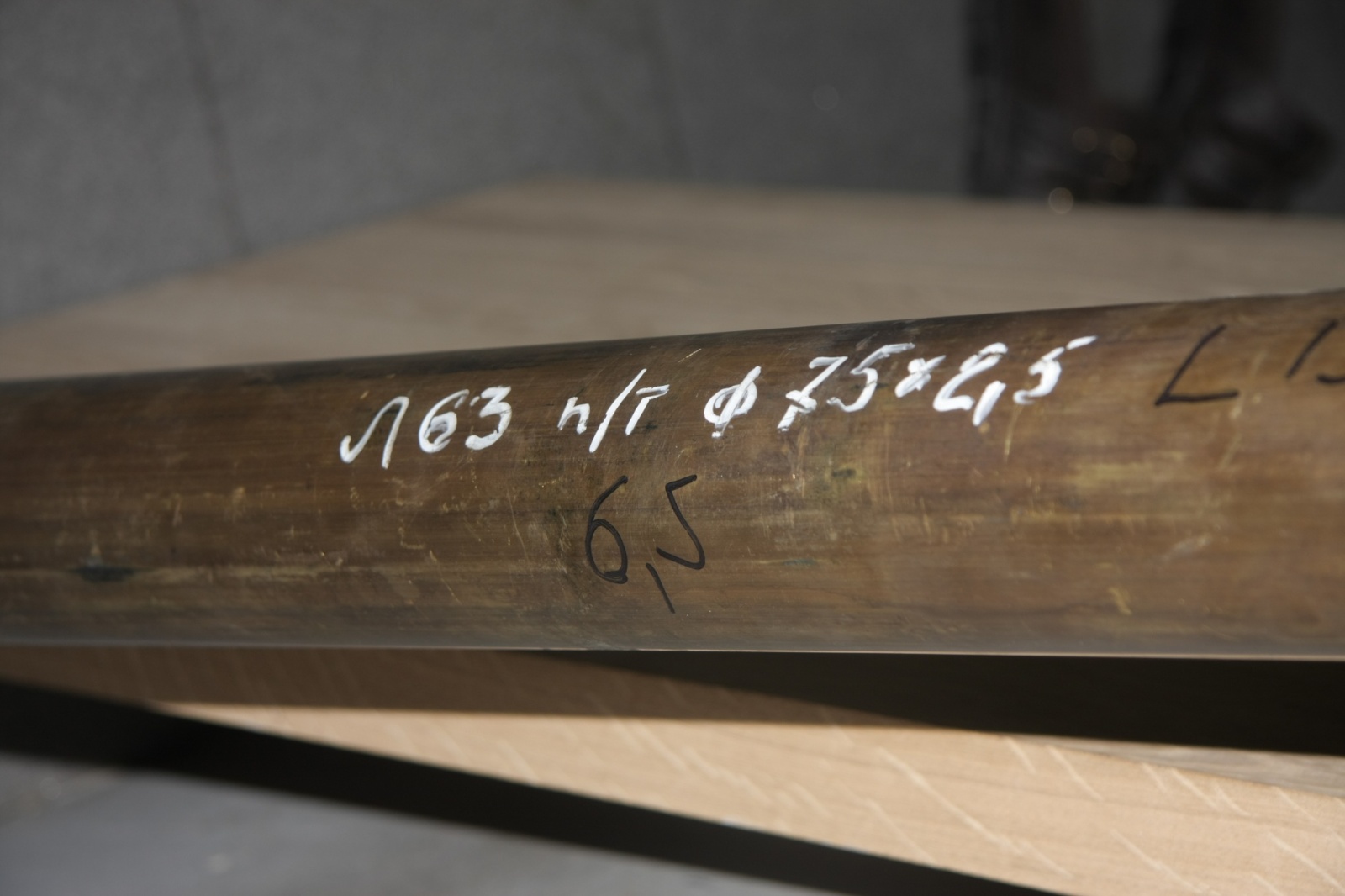

Труба-заготовка
Труба-заготовка

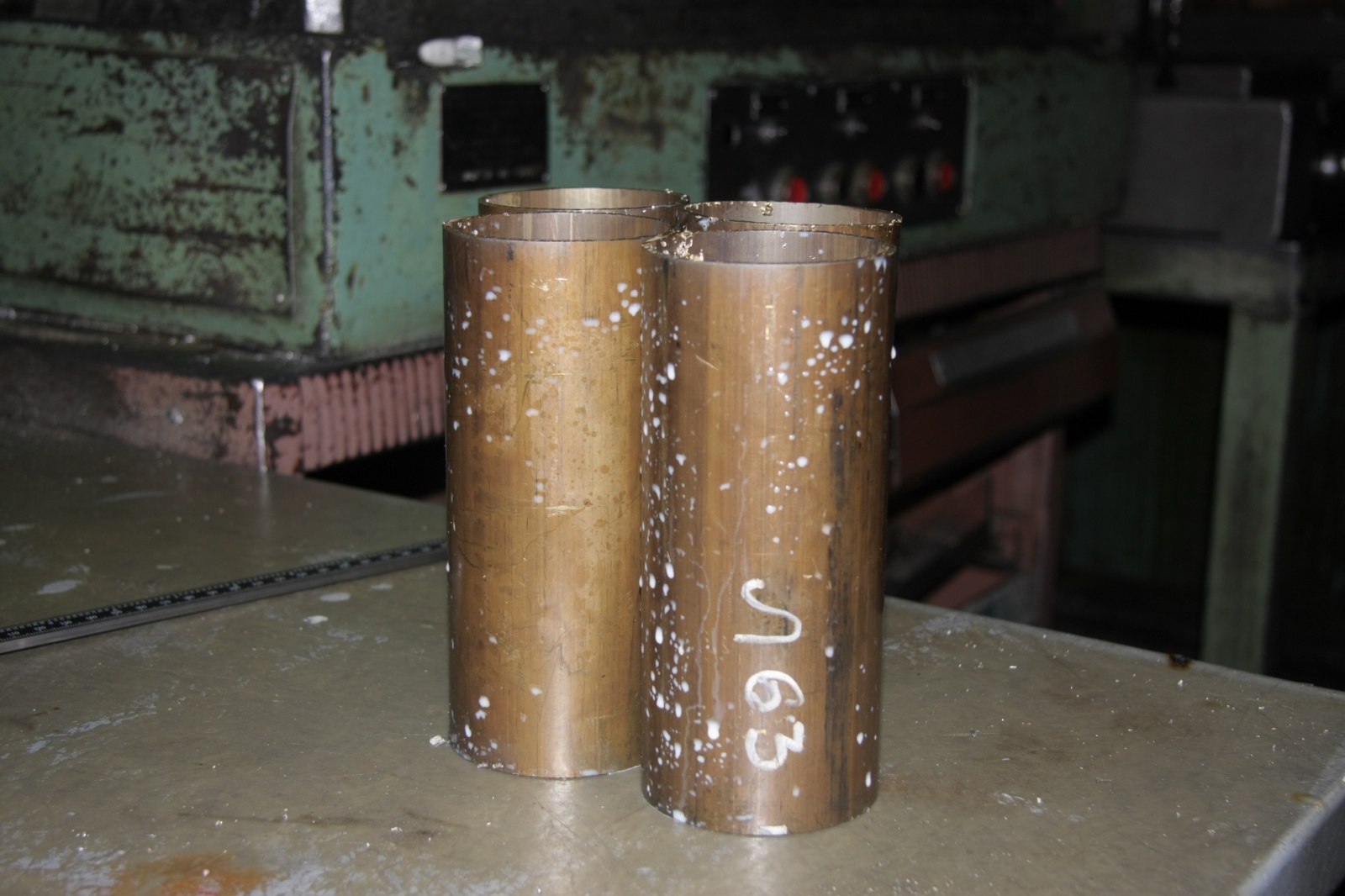

Заготовки для часов
Заготовки для часов

Точно фрезеруем отверстия под индикаторы и кнопки.

Фрезеровка отверстий и окон под индикаторы
Фрезеровка отверстий и окон под индикаторы
Почти готовые корпуса
Почти готовые корпуса

Теперь дело до деревянных крышек-торцевых деталей. Они будут изготовлены из дуба. Из заготовки (щит) вырезаем круглые заготовки.

Дубовый щит
Дубовый щит
Фрезеровка деталей
Фрезеровка деталей

В токарном станке делаем скругление, в делительной головке сверлим отверстия для ножек.

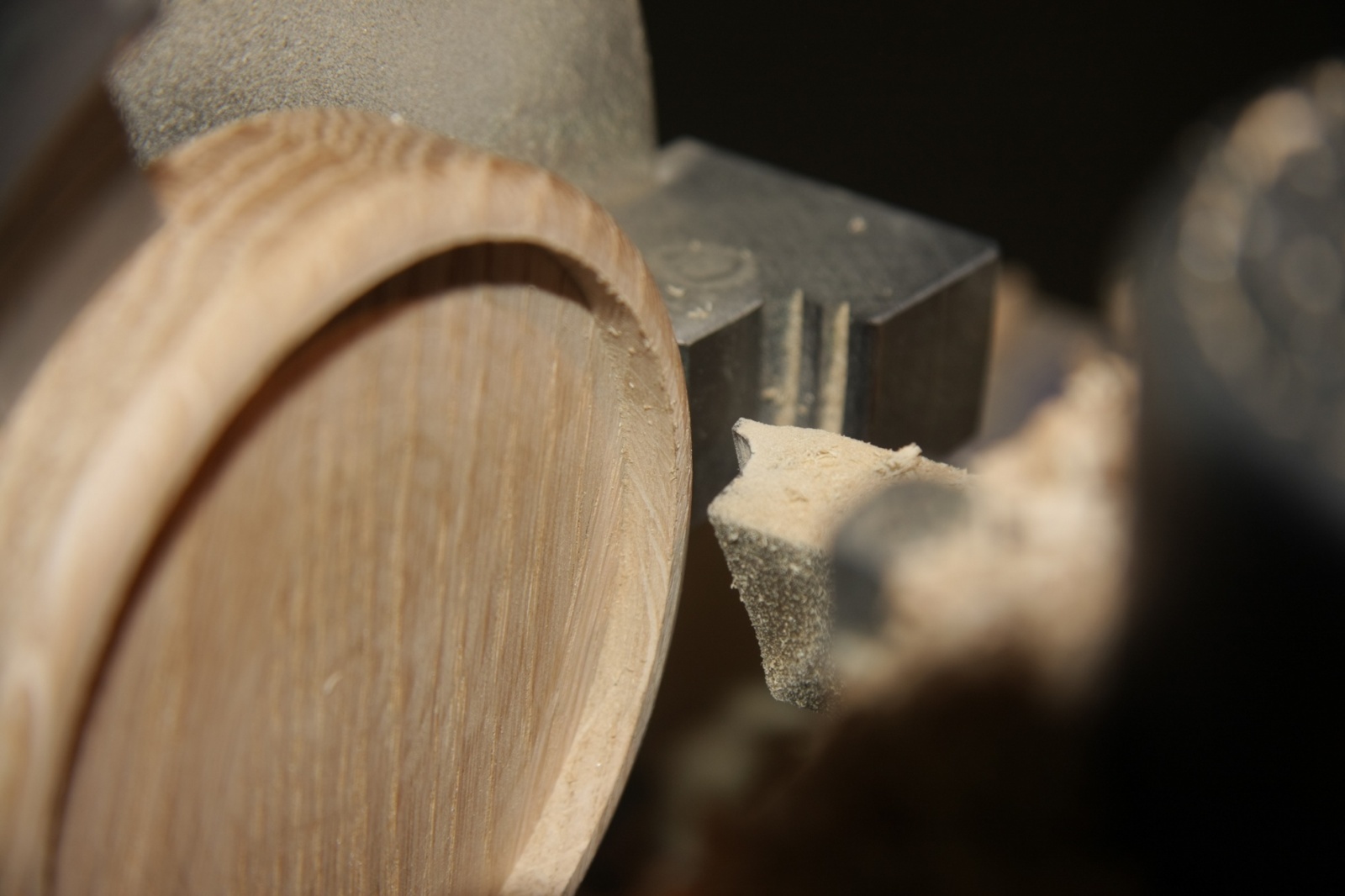

Скругление ребра
Скругление ребра

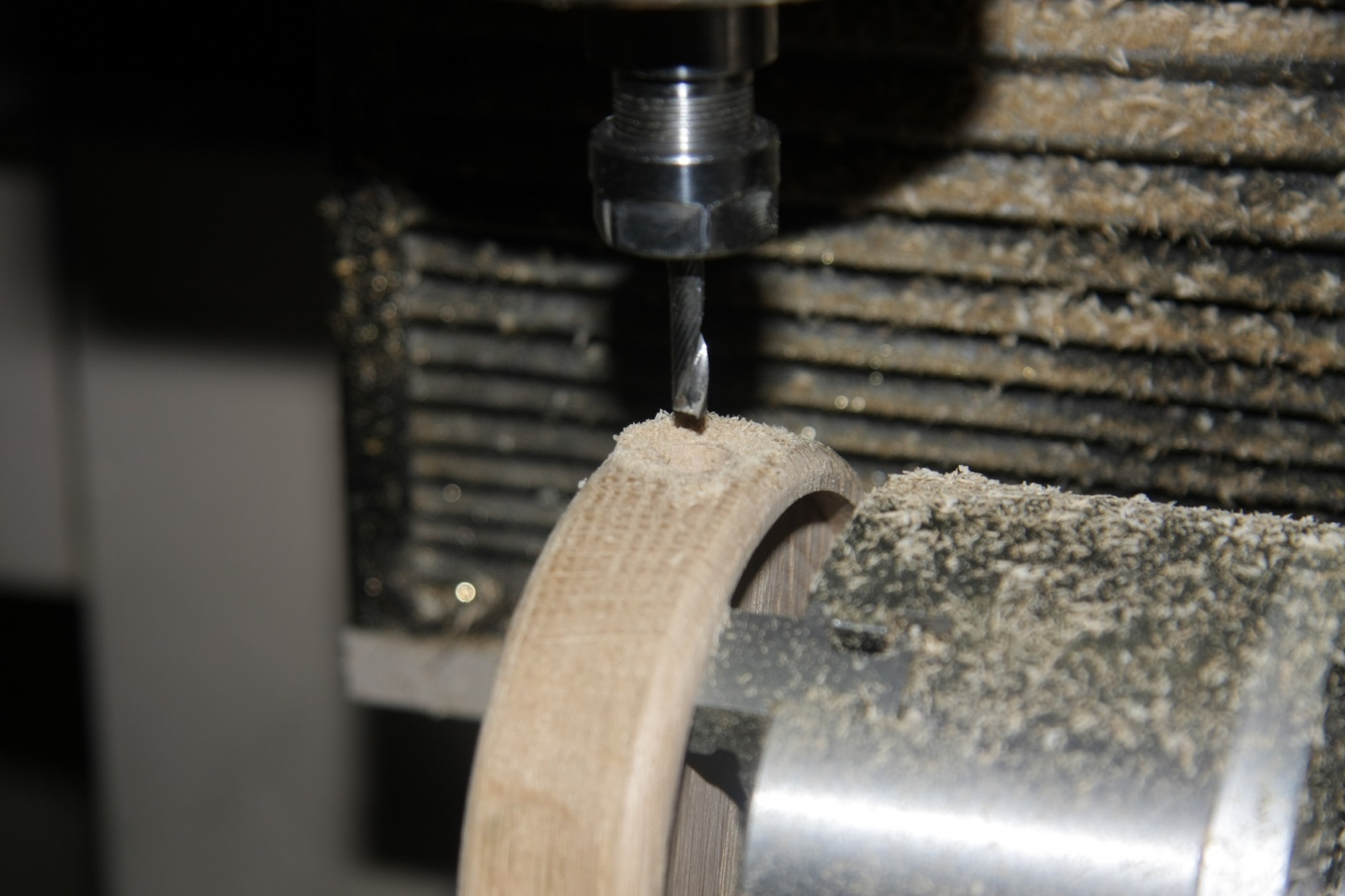

Сверление отверстий под ножки
Сверление отверстий под ножки

Захотелось больше глянца от корпуса. Сейчас поверхность у него шлифованная (риски имеют место быть), и, потому как заготовка корявая была, присутствуют выбоины в большом количестве. От них и хотелось избавиться. Сказано – сделано. Сначала выточил бобышки, между которых зажимал корпус в токарном станке (одна бобышка с отверстием под центр, вторая – просто проточенная в патроне).

Оправка
Оправка

Оправка на корпусе
Оправка на корпусе

Ну а потом просто – вставляем корпус, подживаем задней бабкой (центром) и понеслась. Съём примерно по 0,1-0,2 мм, скорость подачи 60 мм/мин. С каждым новым съёмом образуются всё новые и новые косяки. Например, немного несоосная установка заготовки и плавные вмятины на заготовке

В процессе обработки
В процессе обработки
Выявленные недочёты
Выявленные недочёты
Раковина, или трещина
Раковина, или трещина

Корпус стал выглядеть намного интереснее и "богаче")

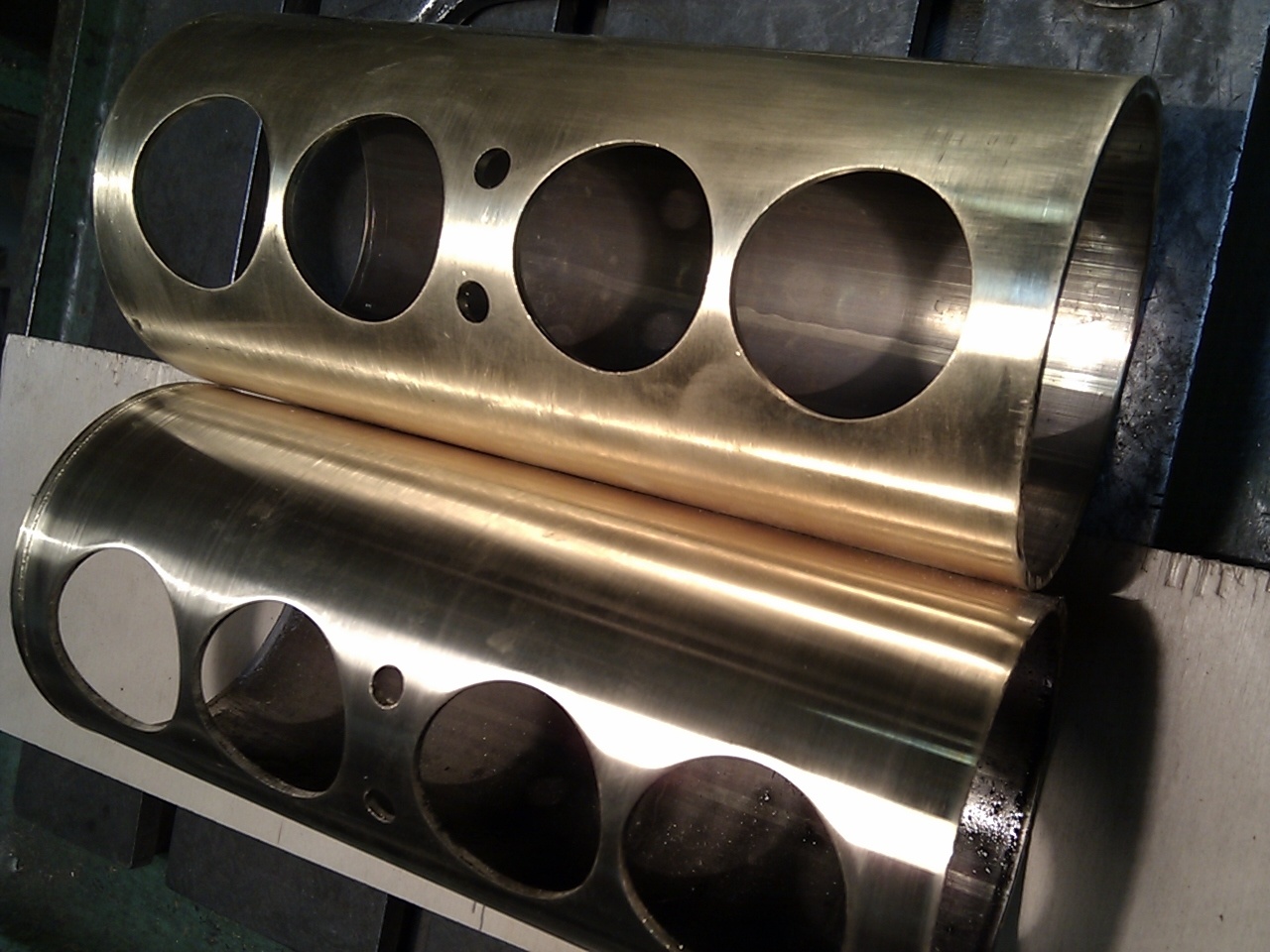

Два корпуса в сравнении
Два корпуса в сравнении

К этому времени друг почти сделал плату часов на газоразрядных индикаторах (Nixie Clock).

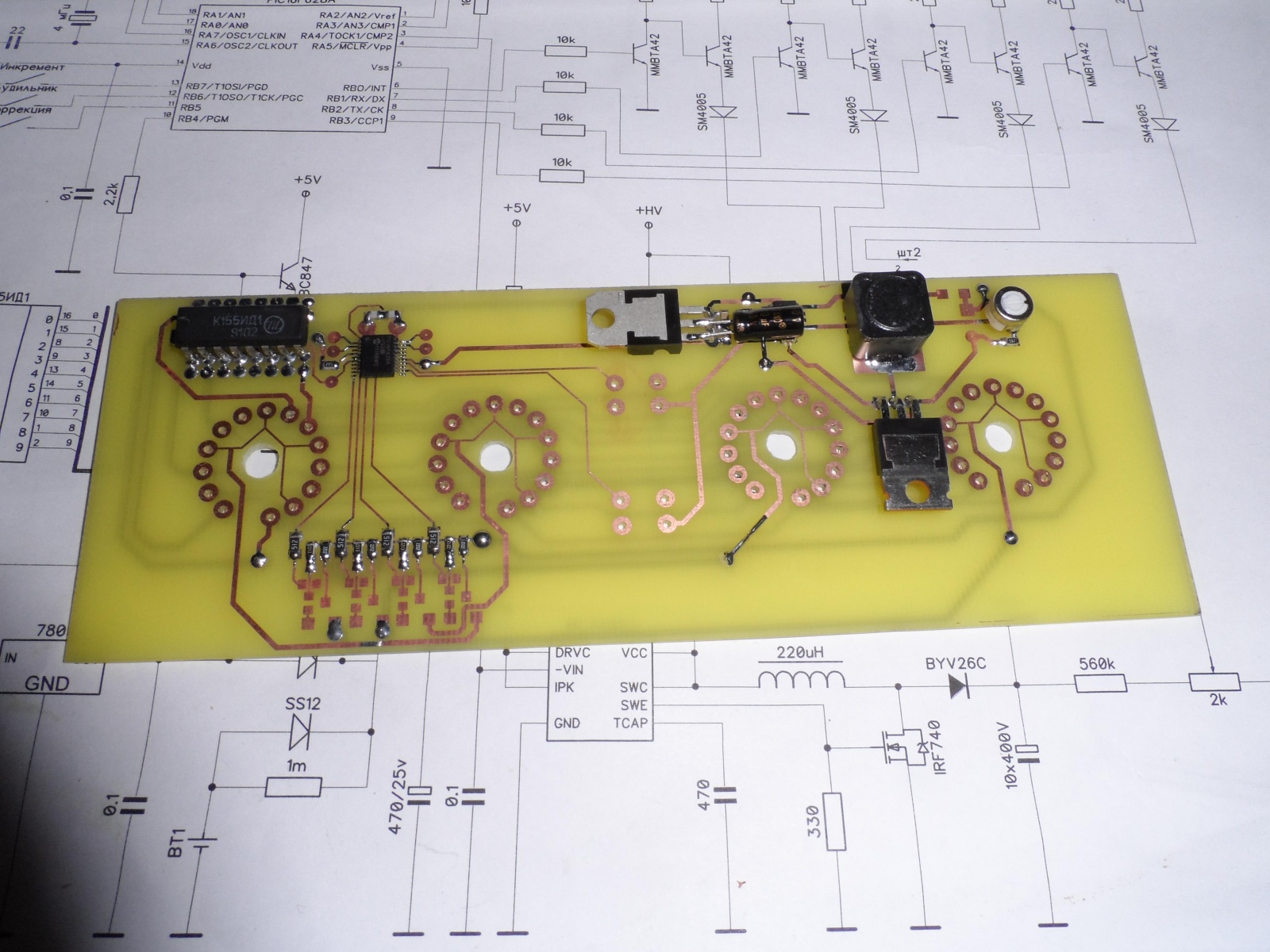

Передняя сторона платы
Передняя сторона платы
Задняя сторона платы
Задняя сторона платы

Воспользовавшись сервисом в торговом центре, нанёс надпись на часики.

Гравировка
Гравировка

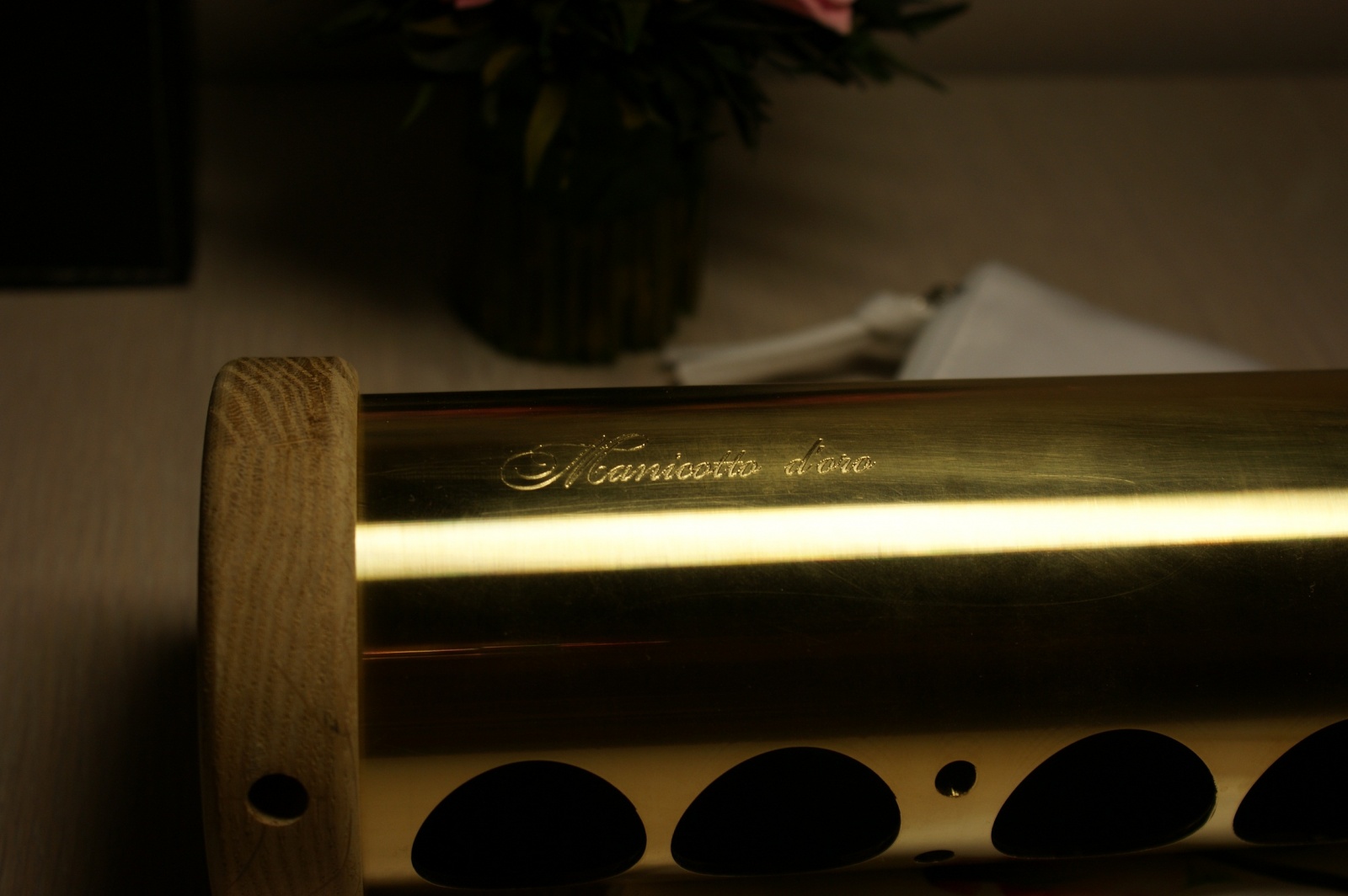

Гравировка чуть поодаль
Гравировка чуть поодаль

Ну вот на этом изготовление всех частей закончено. Осталось только собрать всё в одно устройство. Раскладываем все элементы часов на столе.

Все детали готовы к сборке.
Все детали готовы к сборке.

Вставляем ножки (нержавейка) в торцевые крышки (дуб).

Мои часы на газоразрядных индикаторах - 22

На кнопках фиксируем наконечники (нержавейка).

Мои часы на газоразрядных индикаторах - 23

Прикручиваем разъём питания, закрываем корпус крышками.

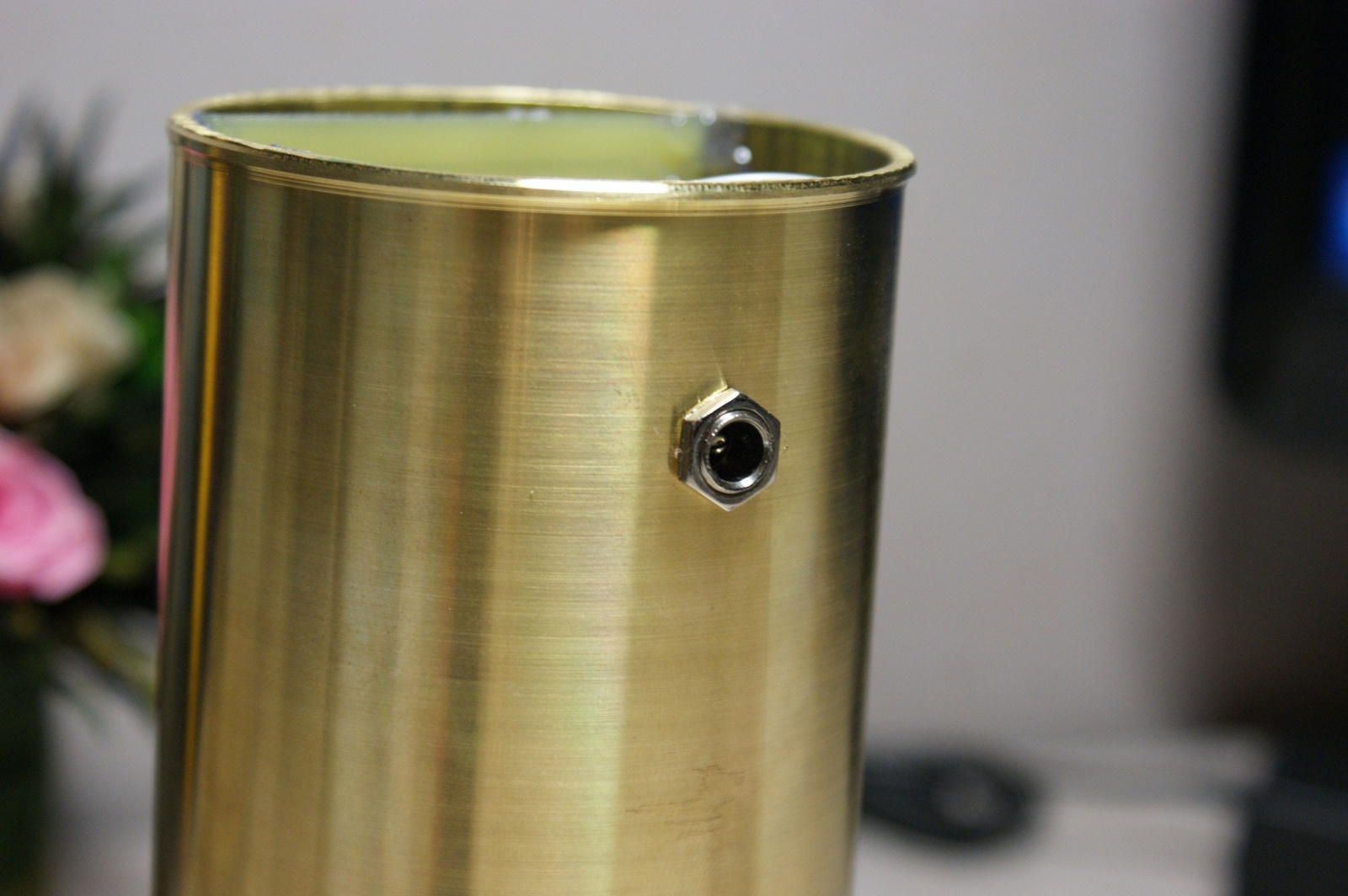

Разъём питания.
Разъём питания.
Часы в сборе.
Часы в сборе.
Вот и всё. Включаем, любуемся. Несколько фотографий.
Без света на столе.
Без света на столе.
Со светом на столе.
Со светом на столе.
На столе.
На столе.
Дата моего рождения без года. Только спустя некоторое время заметил)
Дата моего рождения без года. Только спустя некоторое время заметил)

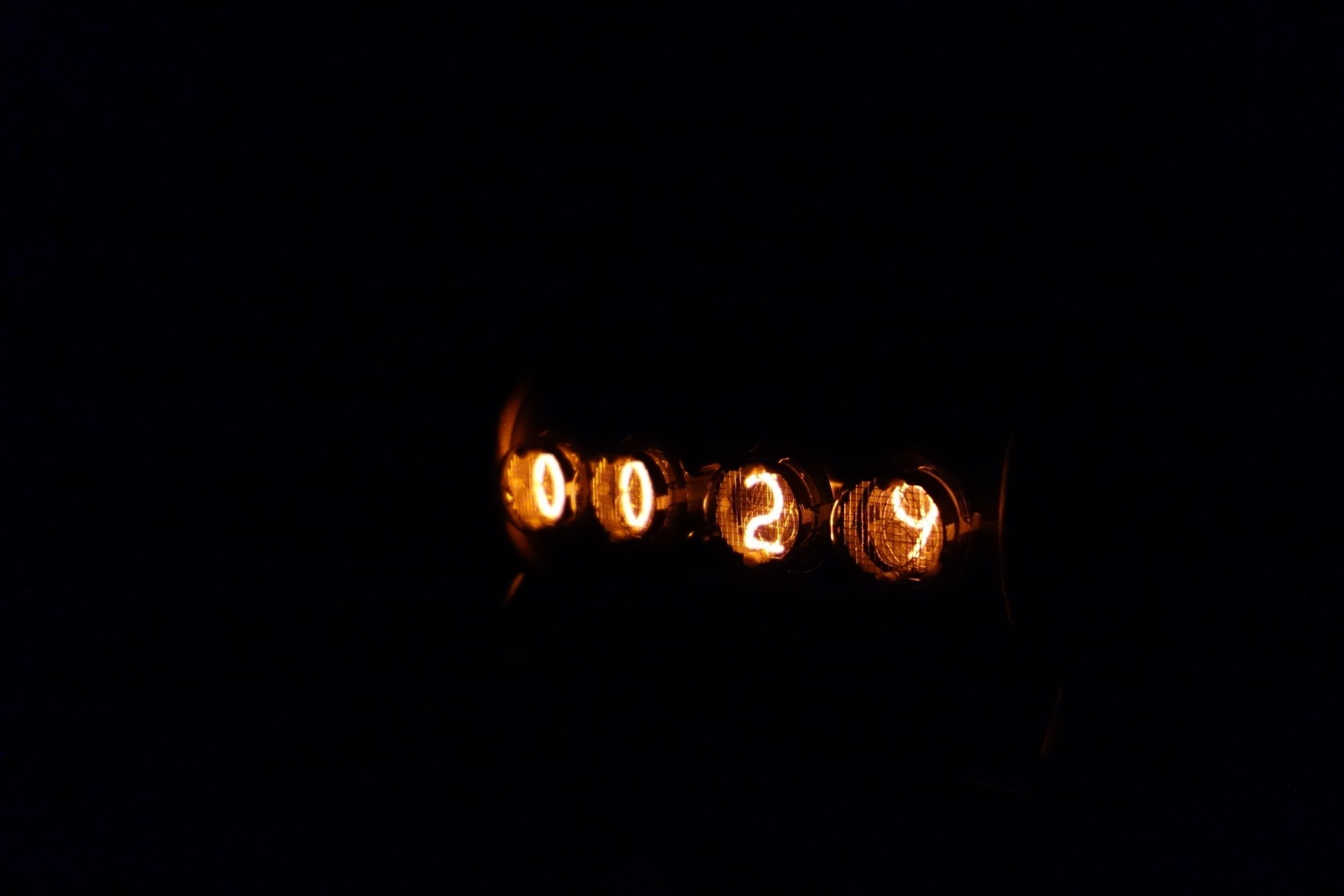

Фотографии в темноте.

Мои часы на газоразрядных индикаторах - 30
Мои часы на газоразрядных индикаторах - 31
Мои часы на газоразрядных индикаторах - 32

И небольшой видеоролик.

На этом всё, всем спасибо за внимание.
