MicroView: крохотный Arduino-совместимый микроконтроллер с OLED-дисплеем в корпусе

в 15:06, , рубрики: arduino, diy или сделай сам, Microview, гаджеты, Носимая электроника

imageПроект стартовавший на KickStarter в апреле 2014, собрал более 600 тыс. долларов (вместо запрашиваемых 25 тыс.), и в сентябре 2014 наконец вышел в большой мир при участии знакомой многим компании SparkFun.

Что же это за зверь такой?

А это OLED-дисплей + корпус + сердце на AVR и Arduino внутри. И всё это в компакт-факторе и стильной форме.

Самое оно для заманухи новичков в мир микроконтроллеров.


Технические характеристики

Процессор: ATMEL Atmega328P, частота 16 МГц

Память: Flash: 32 кб, ОЗУ: 2 кб, EEPROM: 1 кб

Входы-выходы:
Цифровые входы/выходы (Digital in/out): 12, в том числе: аналоговые входы/выходы (Analog in/out): 6/0, с поддержкой ШИМ: 3

Дисплей: монохромный (голубой), 64х48 пикселей, видимая область – около мм

Питание: рабочее напряжение: 5 В, допустимое входное напряжение: 3,3-16 В (странно, но в описании именно так, хотя в таком корпусе нет места для повышающего DC/DC преобразователя, да и по схеме его нет)


Официальное видео от разработчиков:

Ещё видео

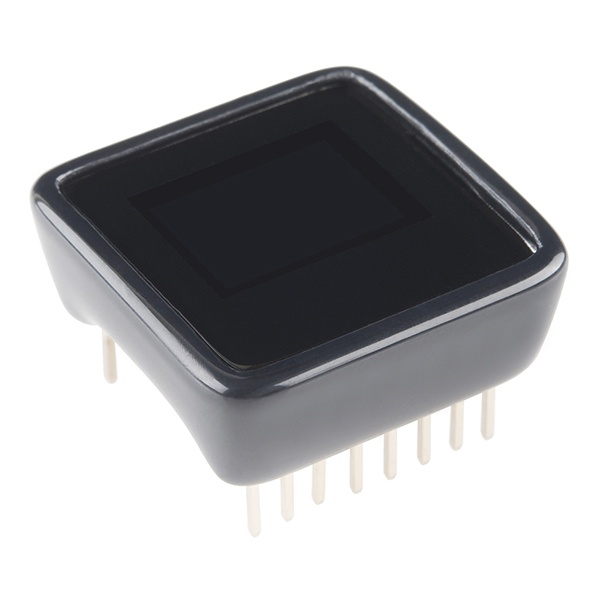

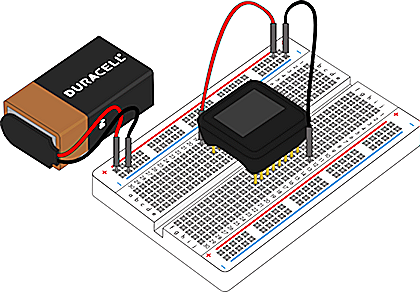

Микрокомпьютер является самодостаточным изделием в корпусе DIP (со стандартным шагом 2,54 мм — идеально для BredBoard), для работы которого необходимо только питание:



И останется еще 10 пинов для подключения датчиков и прочей периферии:

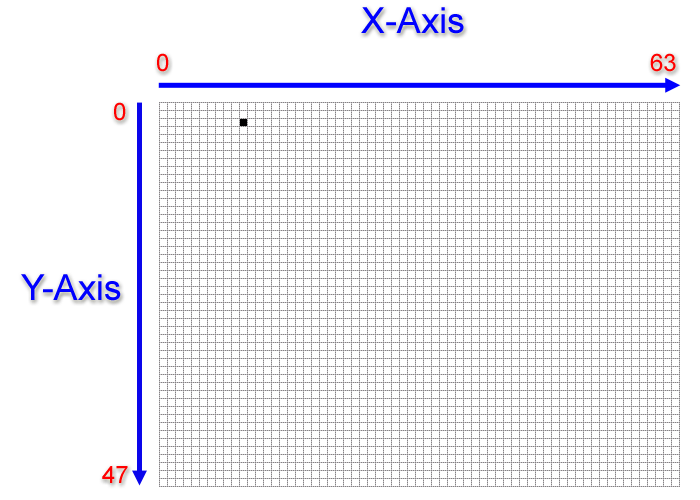

OLED-дисплей под управлением контроллера Solomon SSD1306 имеет собственную память и общается с МК по интерфейсу SPI. Программно вывод изображения реализован через подключаемую библиотеку — не слишком оптимально, но зато очень понятно для новичков — просто массив 64х48 точек:


из которого покоординатно можно выводить как единичные пикселы:

uView.pixel(10,5);

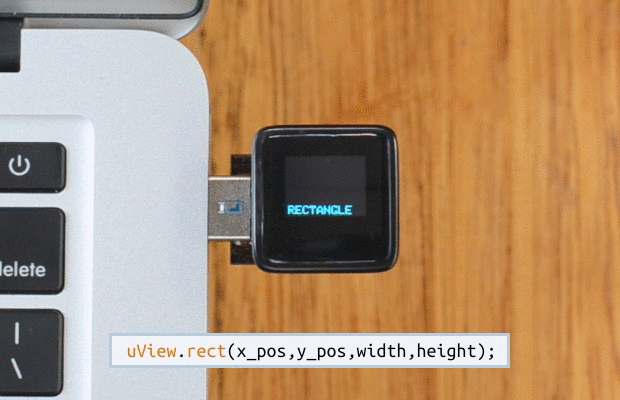

так и геометрические фигуры:

uView.line(10,2,10,6);
uView.circle(32,24,10);
uView.rect(10,10,20,20);


Вывод текста аналогичен:

uView.setCursor(0,40);
uView.print("Habrahabr!");

Шрифты хранятся в памяти как растровые изображения, поэтому, думаю, с выводом кириллицы (да и вообще любых символов) проблем не возникнет. А вот адресацию надо будет проверить — хватит ли памяти для хранения сразу двух алфавитов.

Исходно библиотека включает 4 типа шрифта, плюс позволяет:

  • Конвертировать шрифты в изображения
  • Создавать из изображений файл шрифтов
  • Включать в библиотеку созданный файл шрифтов

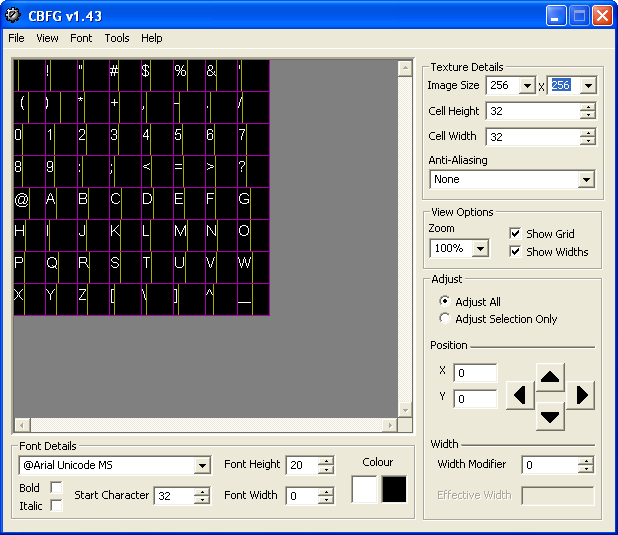

Для редактирования шрифтов предлагается Codehead’s Bitmap Font Generator:

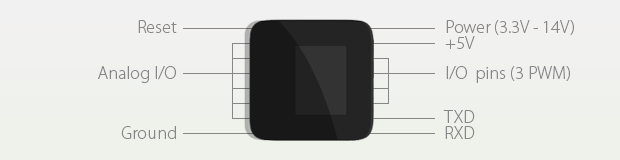

Назначение выводов



А что внутри?

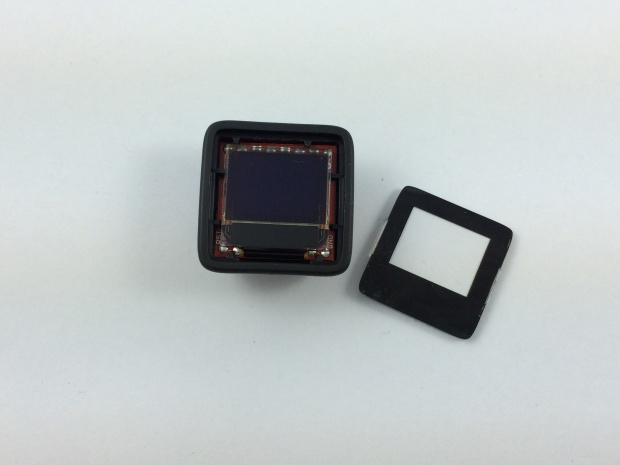

А внутри двусторонняя плата с smd-компонентами (4 резистора, 10 конденсаторов, 1 кварц) и распаянным OLED-дисплеем:



Внутренний стабилизатор питания на микрухах SPX3819 (стабилизатор 5 В) и MIC5205 (конвертер 5 --> 3,3 В).

Перепрошивка

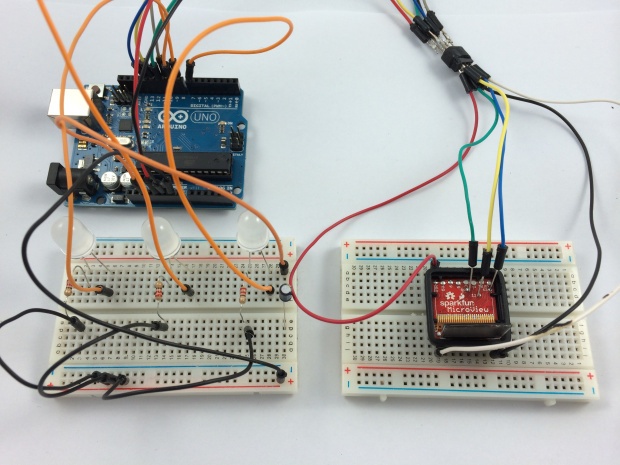

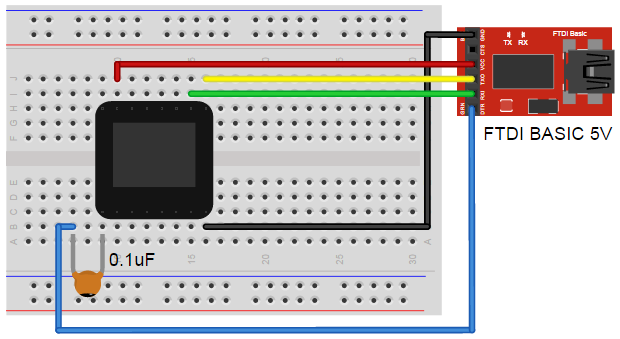

Разъема USB нет, чтобы залить программный код можно достаточно подключиться напрямую:

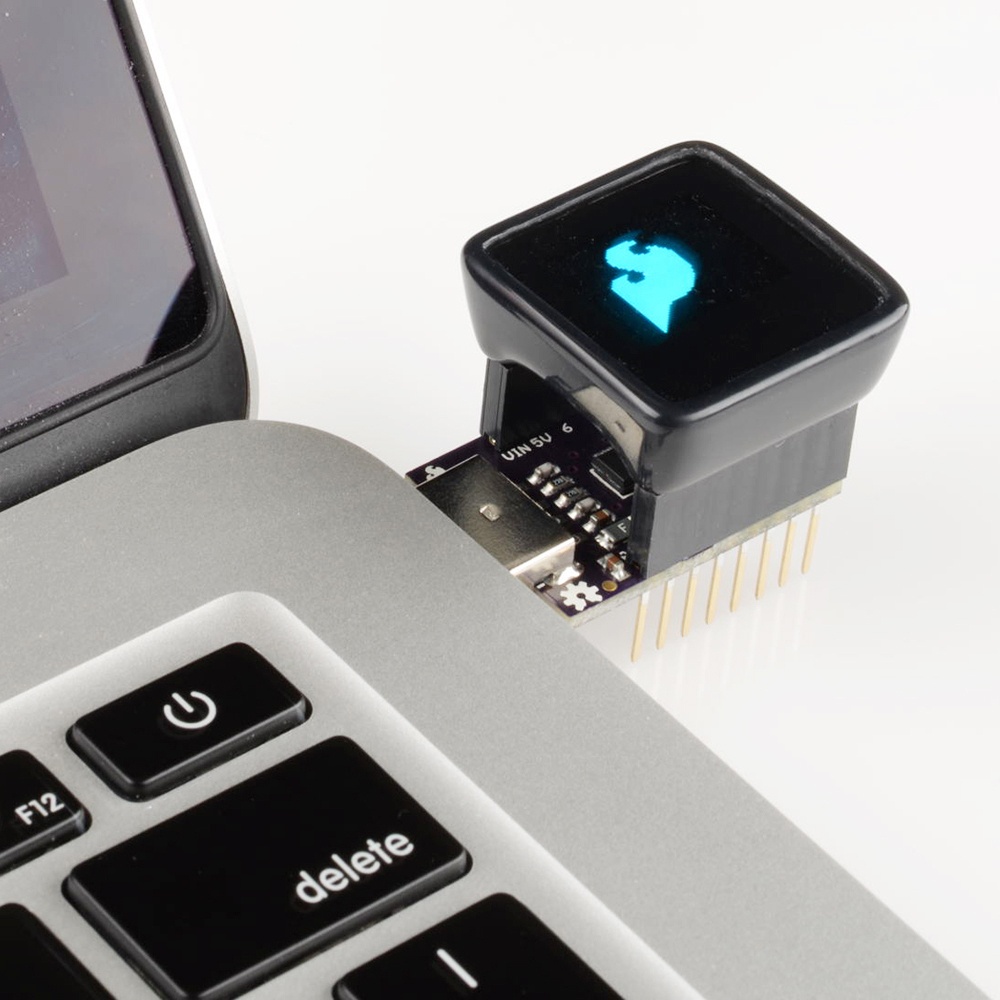

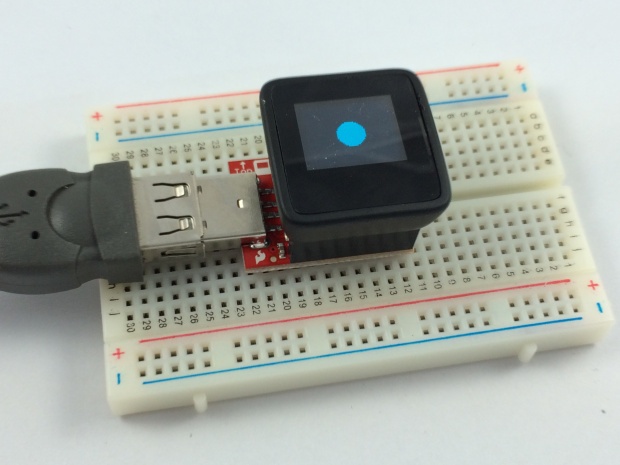

либо использовать USB-TTL переходник:


Забавный факт: самые первые партии MicroView по вине инженеров вышли в тираж с непрошитым загрузчиком Arduino (подробнее на русском, спасибо imwode). Если вдруг вам такой попался, либо запороли загрузчик, то

раскрываем спойлер

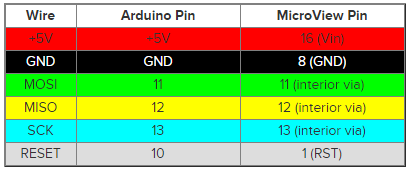

Для перепрошивки бутлоадера необходимо вскрыть корпус и подключиться к неразведенным контактам D11-D13.



Инструкция хоть и не на русском, но очень детальная, так что все понятно.

Цена

При стоимости в 40$ впечатление двойственное — либо в красивом корпусе, либо дешевле (например, ProMini и SPI OLED, но искать корпус и собирать самостоятельно. Учитывая сроки доставки в Россию, по времени получается паритет. Выбирайте сами.

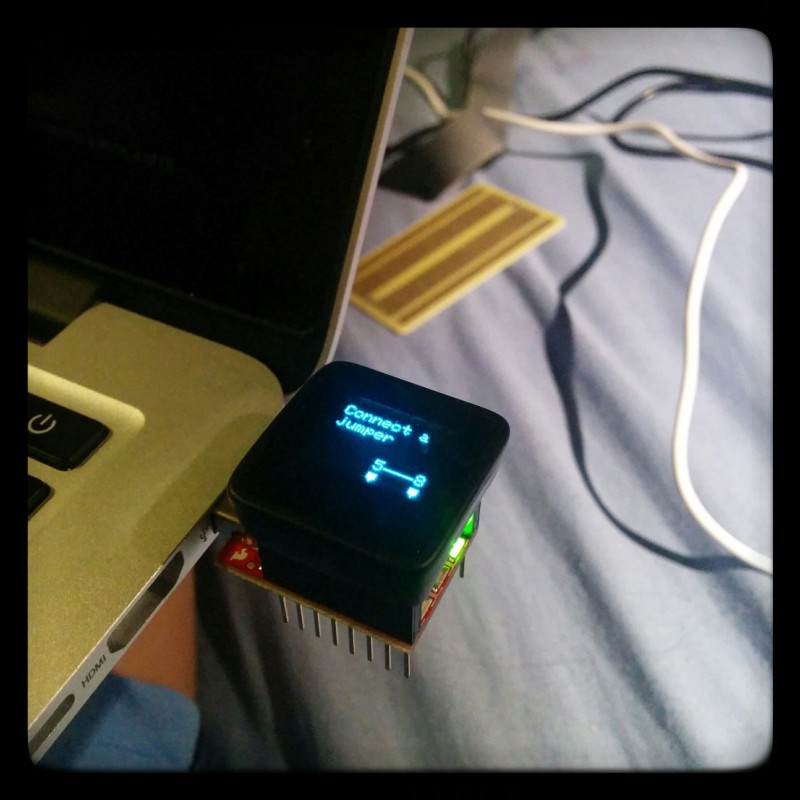

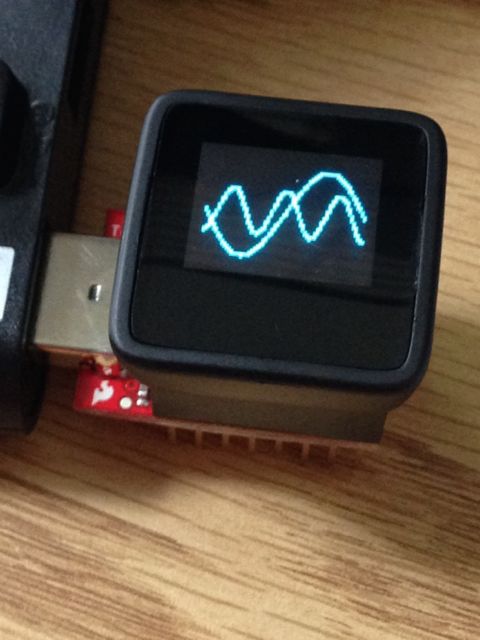

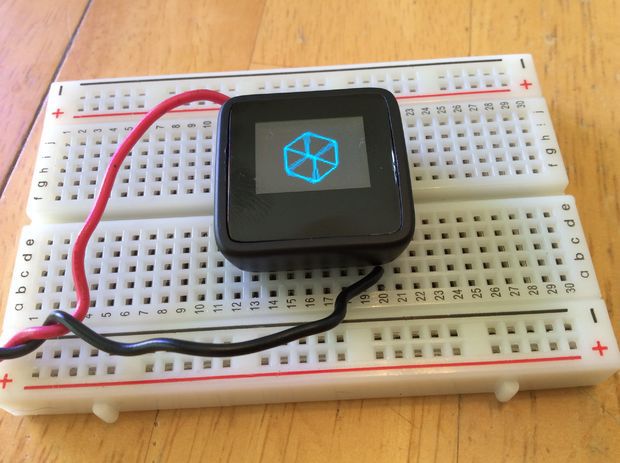

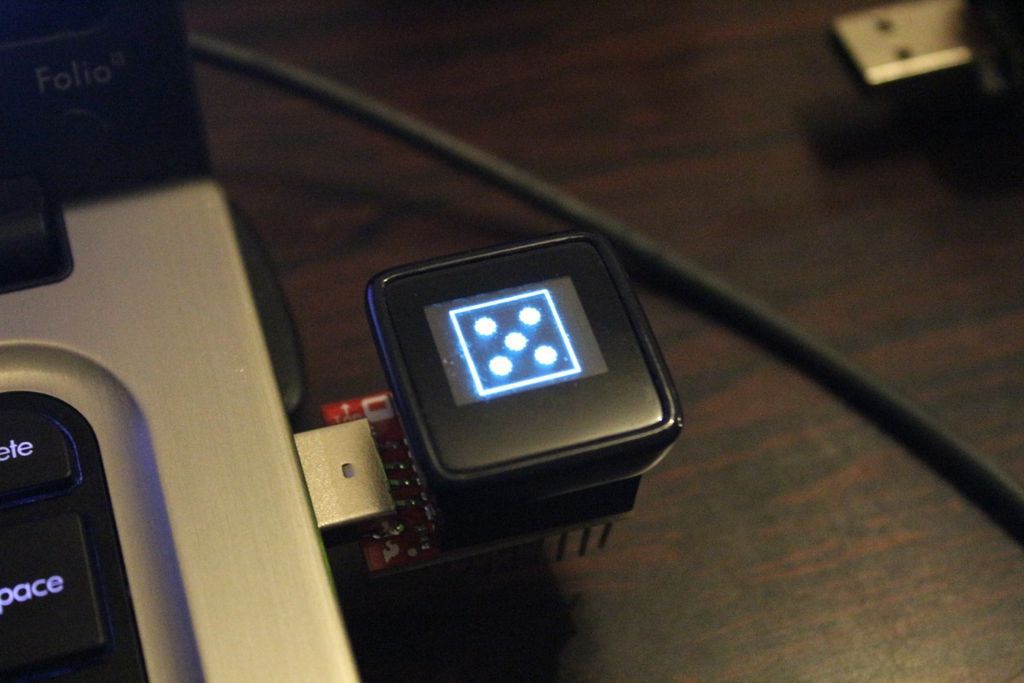

Ещё немного фото


Несколько проектов на MicroView

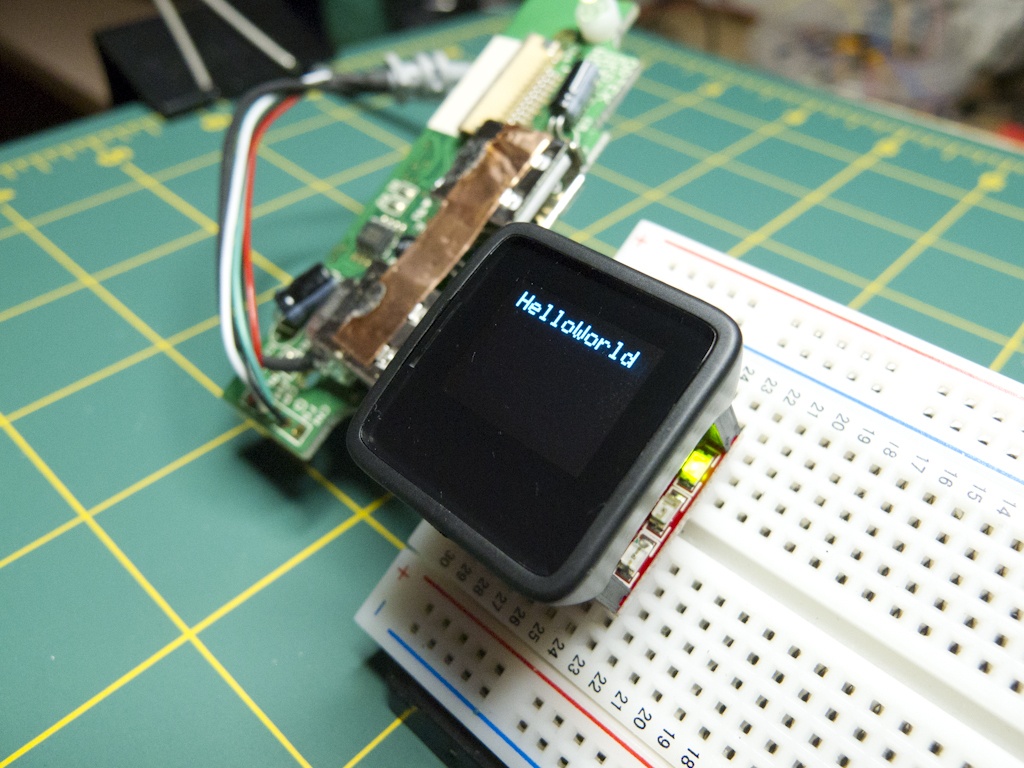

Hello world

Игрушки (тетрис, пинг-понг, пакман, шутер, Конго, Lander)






Стрелочный индикатор освещенности

Рисуем переменными резисторами (была в детстве классная аналоговая игрушка)

Отображение атмосферного давления и температуры, координат GPS, радио, часы


Отображение температуры масла в автомобиле

Обмен данными по Bluetooth

Спектроскоп

Монитор загрузки, частоты и температуры процессора ПК

Управление светофором и шлагбаумом

Вывод простенькой 3D-графики и видео


Проект является OpenSource, поэтому все схемы и исходные коды в свободном доступе.

Автор: Tomasina
