Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

в 12:11, , рубрики: Google


На Хабре несколько раз упоминали о новом планшете Google Project Tango, способном отстраивать 3D подель помещения, в котором находится планшет. Этого устройства пока нет в широком доступе, да и вряд ли каждый второй пользователь им заинтересуется, уж слишком специфические возможности у этого устройства.

Тем не менее, устройство может быть востребованным среди архитекторов, графических дизайнеров, инженеров-строителей и представителей большого количества других специальностей. На днях команда сервиса iFixit разобрала планшет, и оценила его ремонтопригодность.

Прежде, чем посмотреть на то, что получилось в результате, стоит вспомнить, что представляет собой планшет, его характеристики.

А это 7-дюймовый сенсорный дисплей (разрешение 1920х1080), процессор NVIDIA Tegra K1 с частотой 2.3 ГГц, 128 ГБ внутренней памяти, 4 ГБ ОЗУ, две камеры с углом обзора 120 и 170 градусов (фронтальная и тыловая камеры соответственно). Есть и инфракрасные сенсоры — датчики движения, ответственные за построение модели помещения, в котором находится планшет.

Шаг 1

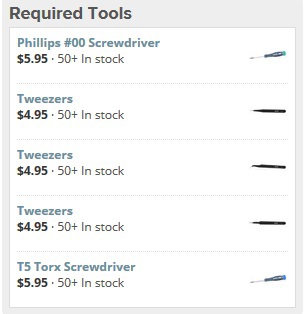

Собственно, сам планшет, подготовка инструментов. Инструменты, которые использовались в процессе разборки:

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 2

Image #1

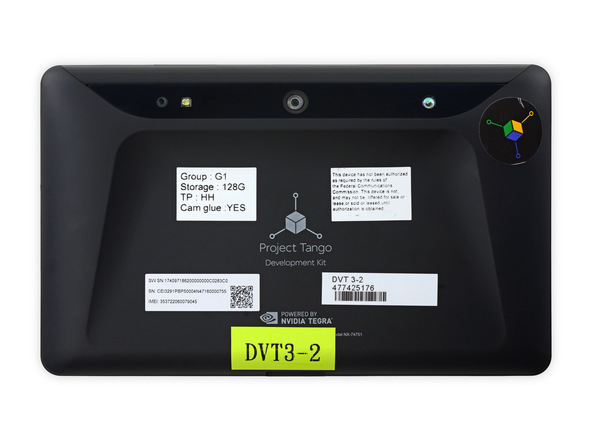

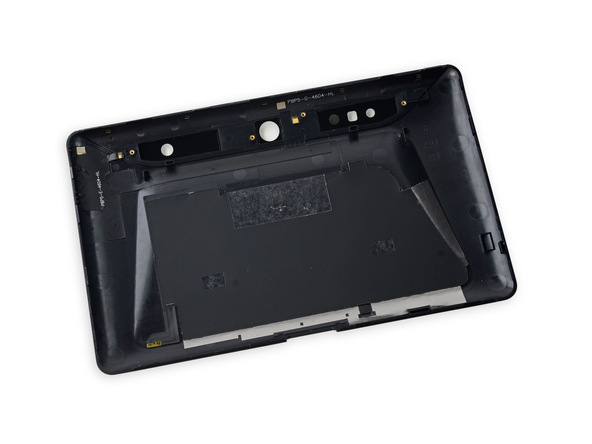

Снятие наклеек, которых довольно много. Под наклейками похоронен номер модели: NX-74751.

Шаг 3

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Еще немного осмотра: разъем в планшете нестандартный, поддерживается быстрая зарядка 12В. Есть USB 3.0

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 4

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

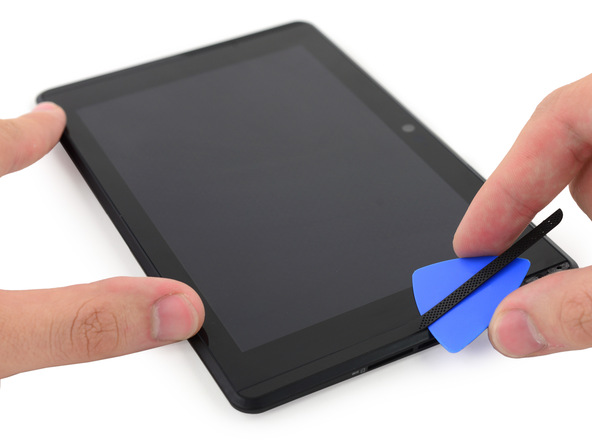

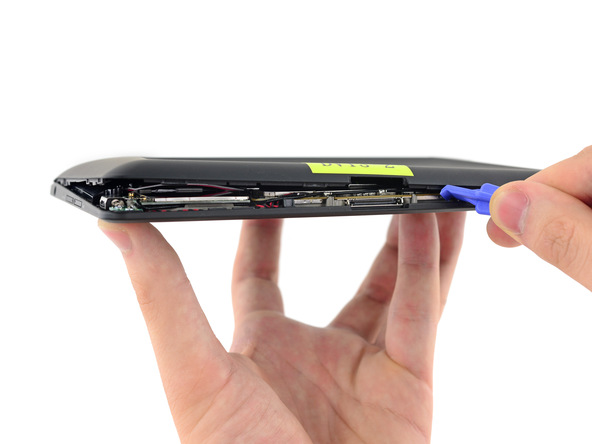

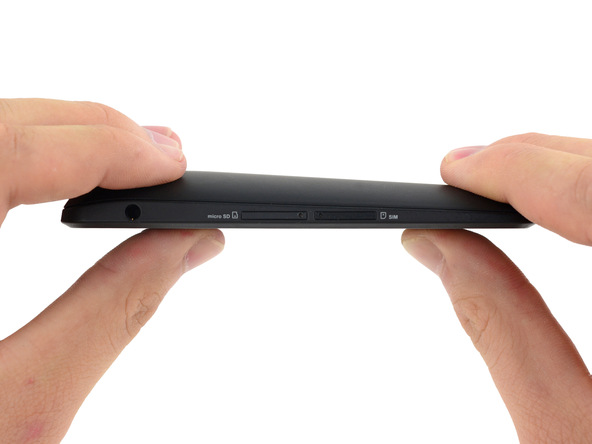

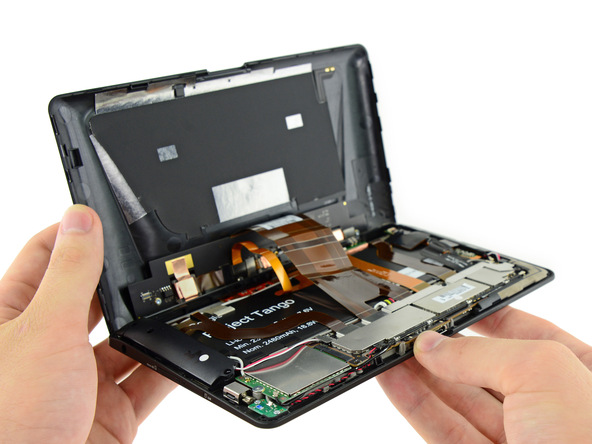

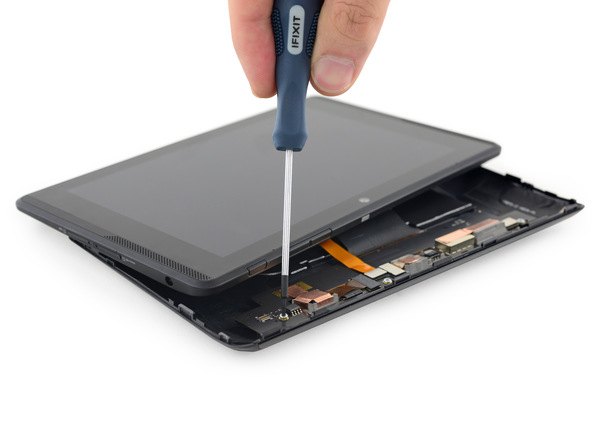

Ни винтиков, ни спец.крепежа: открывается корпус довольно просто и безболезненно.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 5

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

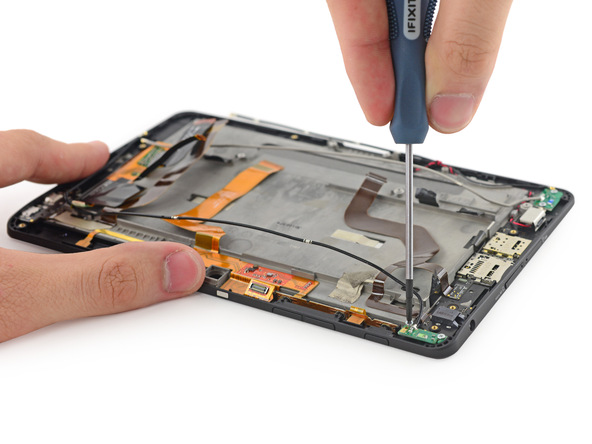

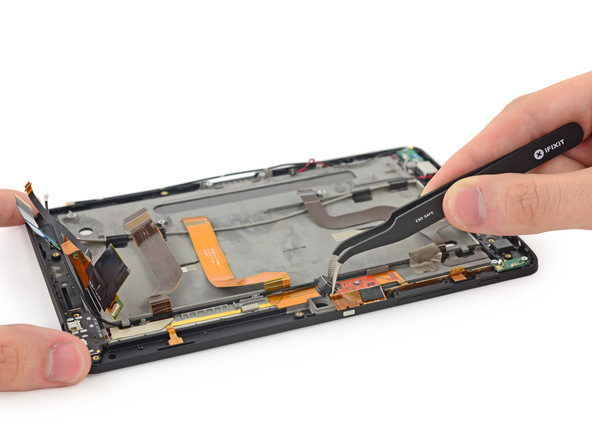

Немного работы отверткой около камеры, и плата с камерами освобождается из плена.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 6

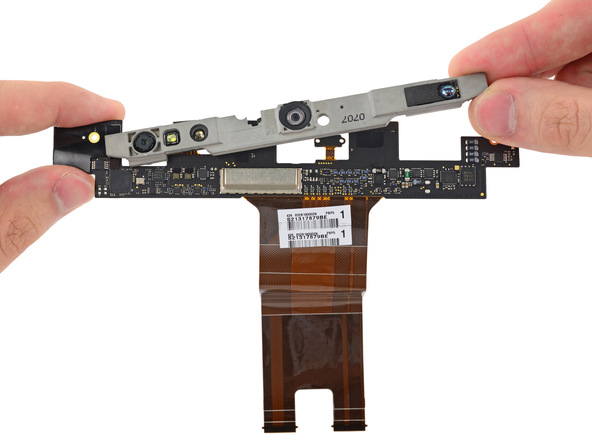

Отсоединение управляющей камерой платы.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 7

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

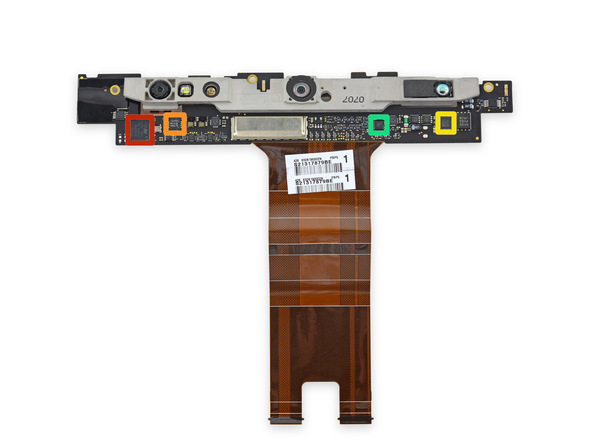

Несколько интегральных схем на управляющей камерами плате: STM32L151QD, PCA9546A, LT3743, NCP45560.

Шаг 8

Доступ к инфракрасному излучателю/проектору Mantis Vision

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 9

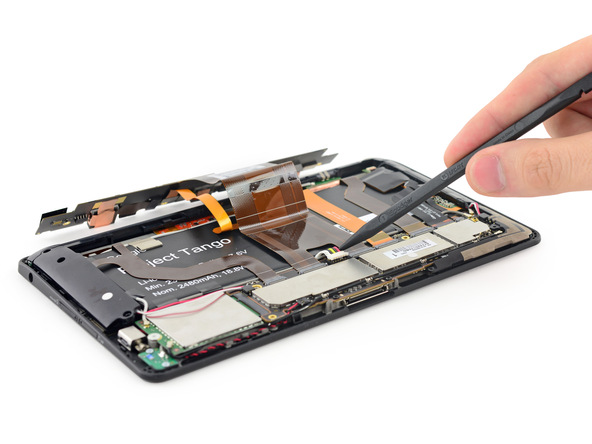

Батарею отсоединить не так и просто. Адгезива умеренное количество.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 10

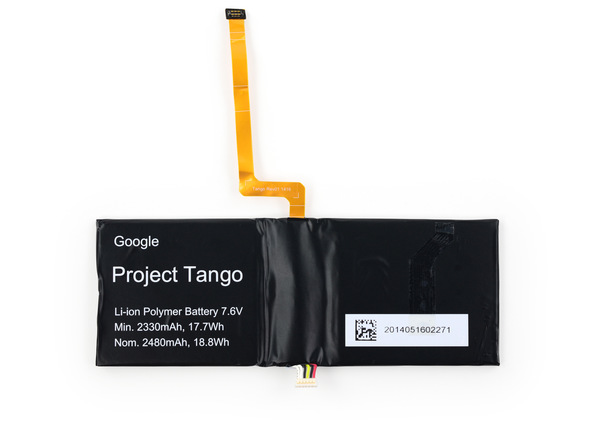

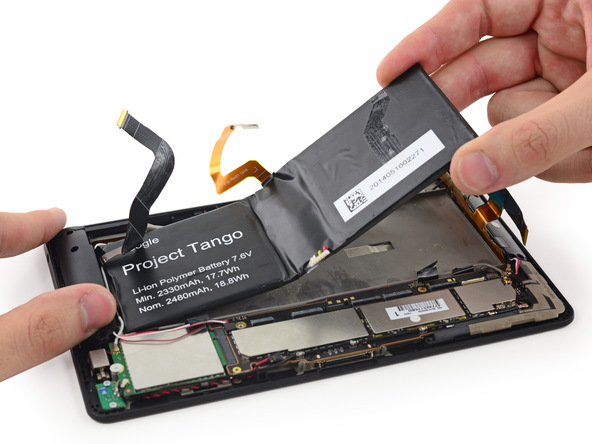

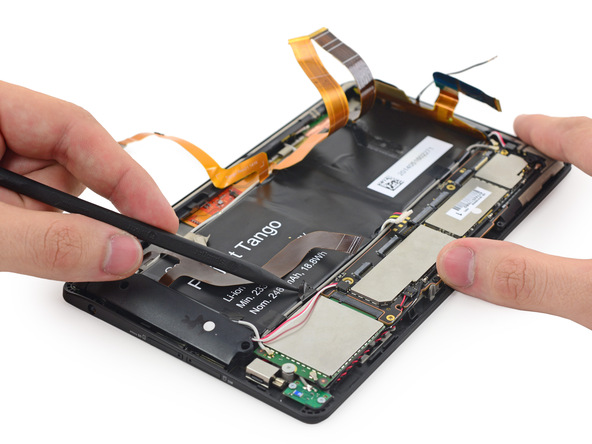

А вот и батарея. Она была спроектирована специально для этого планшета.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 11

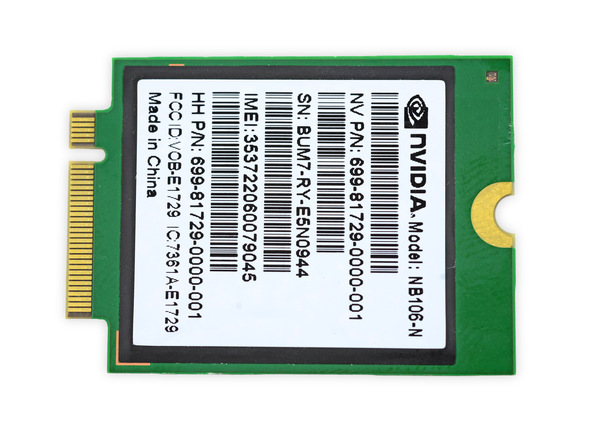

Модуль монополосной (baseband) передачи сигналов.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 12

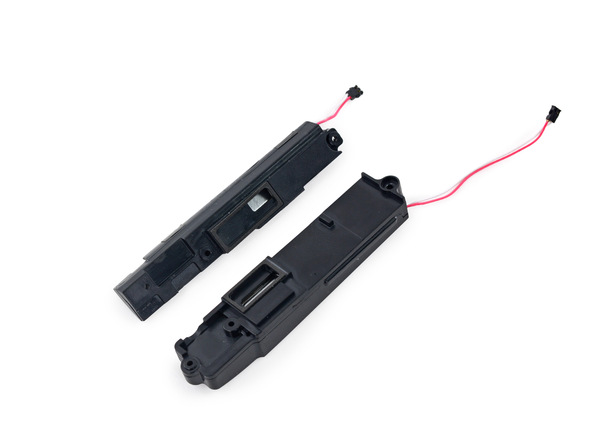

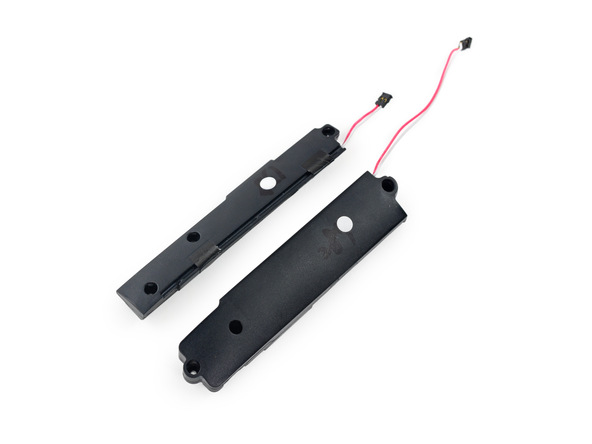

Аудиосистема планшета с несколькими микрофонами и динамиками.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 13

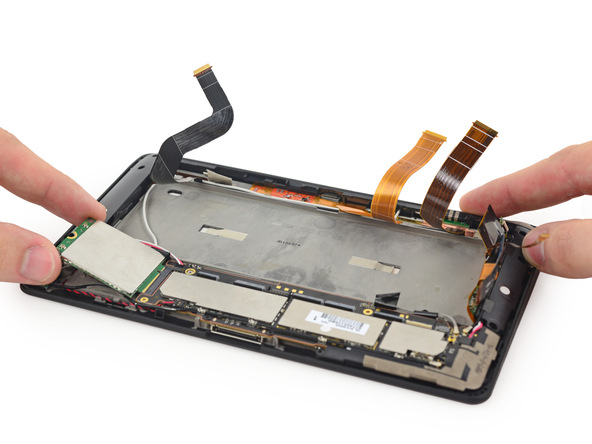

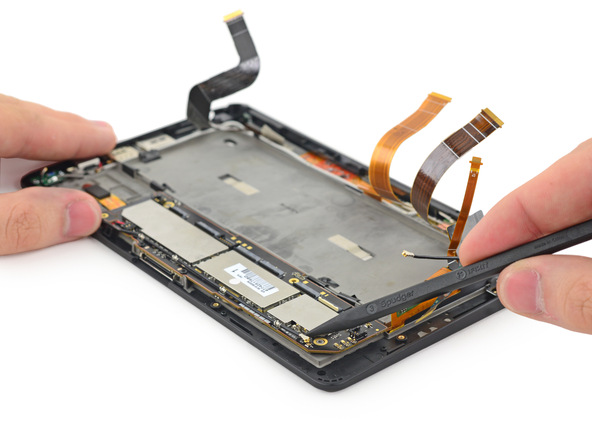

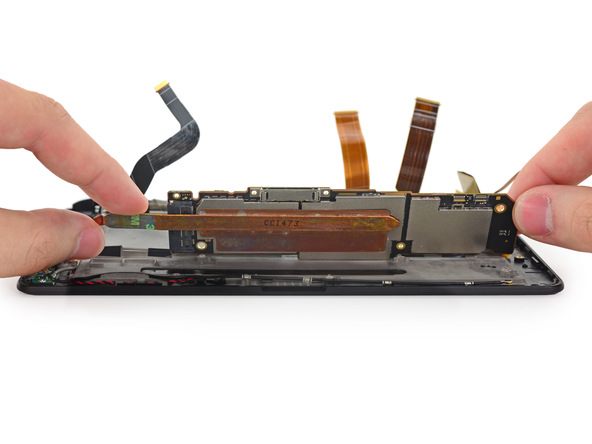

Освобождение материнской платы. Здесь м видим два антенных кабеля.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 14

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

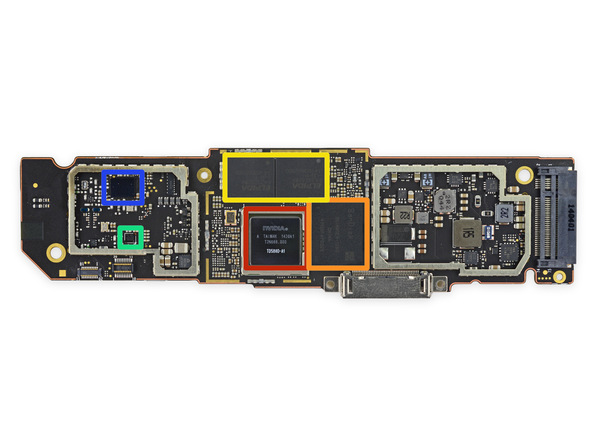

Основные элементы:

  • Красный: Nvidia TD580D-A1 2.3 GHz четырехъядерный процессор Tegra K1;
  • Оранжевый: память SanDisk 4133DF4PG02X 128 GB;
  • Желтый: ОЗУ Elpida FA232A2MA 2 GB;
  • Зеленый: GNSS ресивер Broadcom BCM4752IUB2G;
  • Синий: беспроводный модуль Broadcom BCM43341XKUBG;

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

  • Аудиочип Realtek ACL5642 Hi-Fi;
  • Texas Instruments 45A2RFI;
Шаг 15

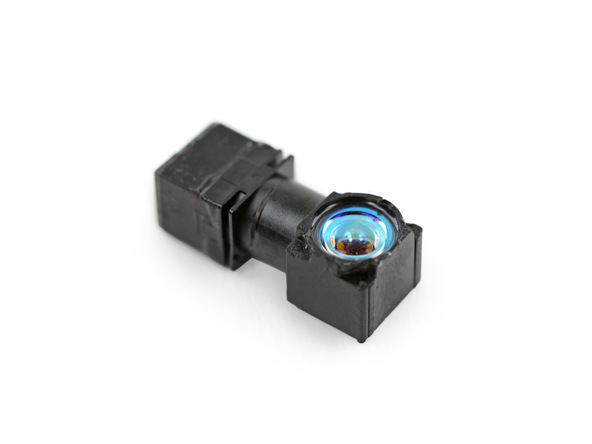

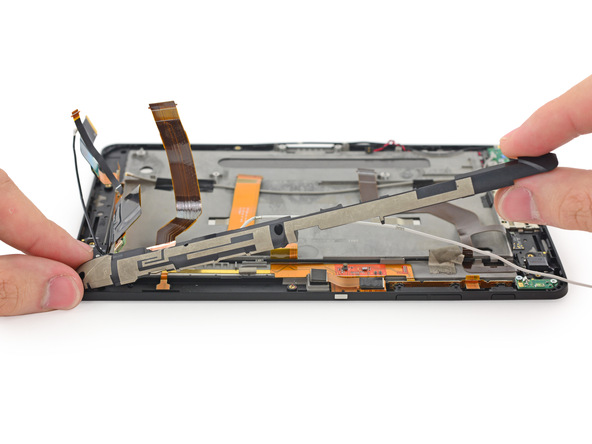

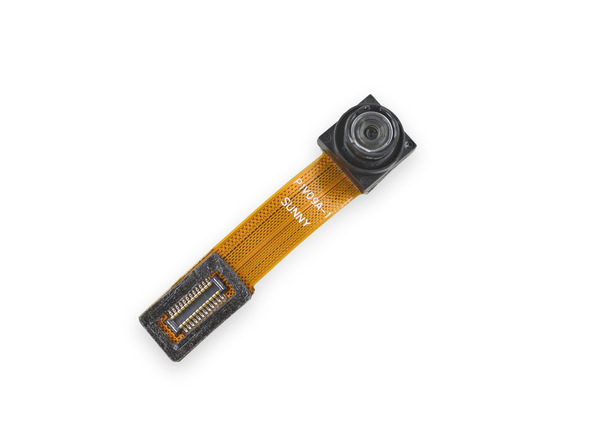

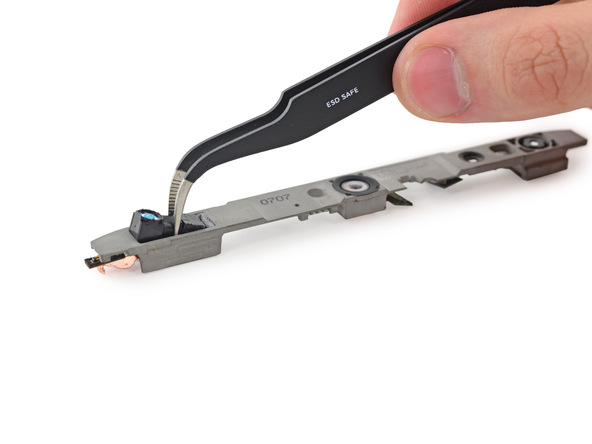

Антенны и камеры:

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 16

Еще антенны!

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 17

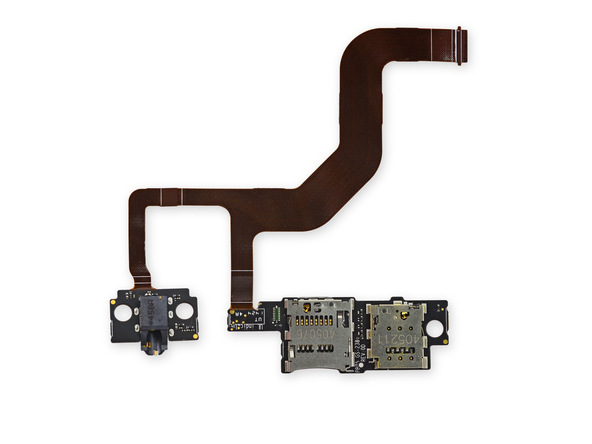

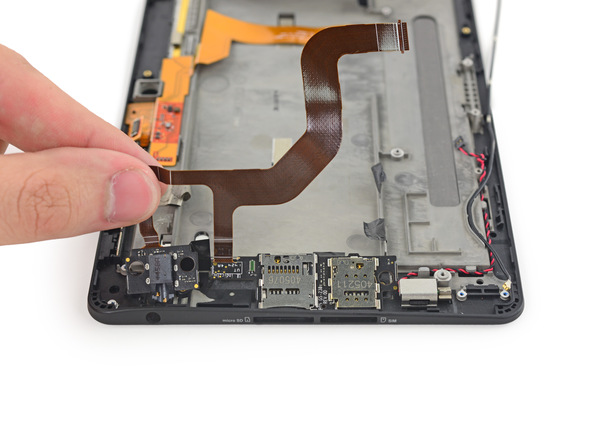

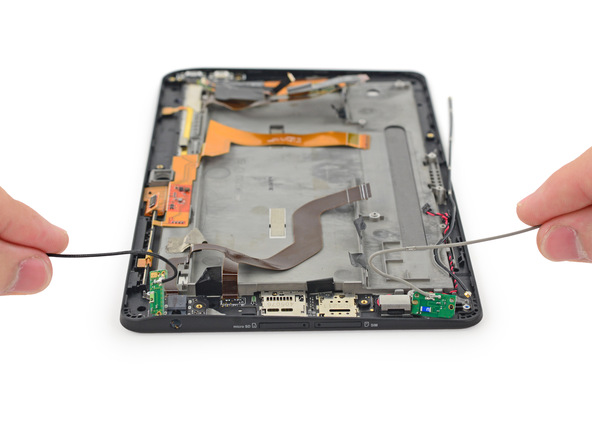

Немного адгезива на разъеме для наушников, слоте для карт памяти и SIM. Все это отделяется:

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 18

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 19

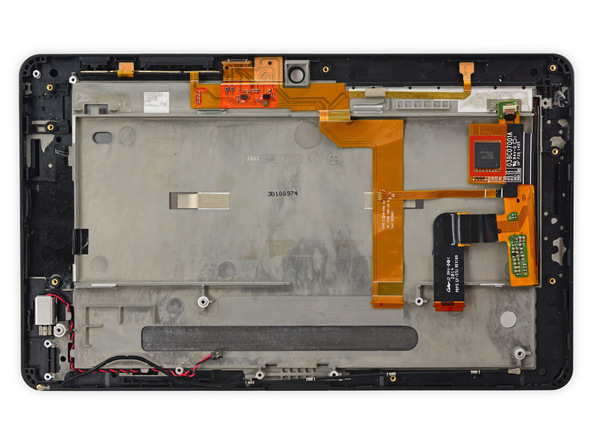

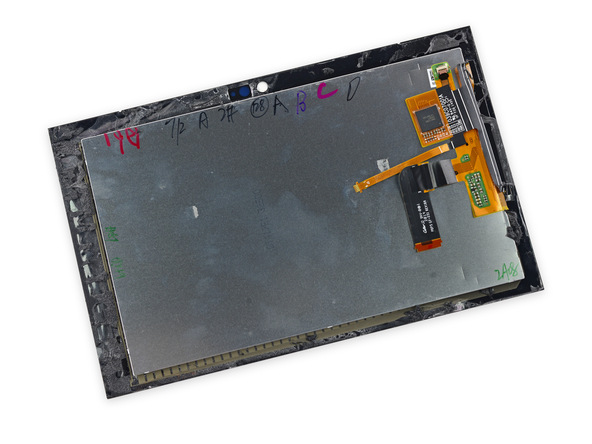

Отделяем дисплей, контроллер для дисплея — RM31280 50051 1418A1U0.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 20

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Шаг 21

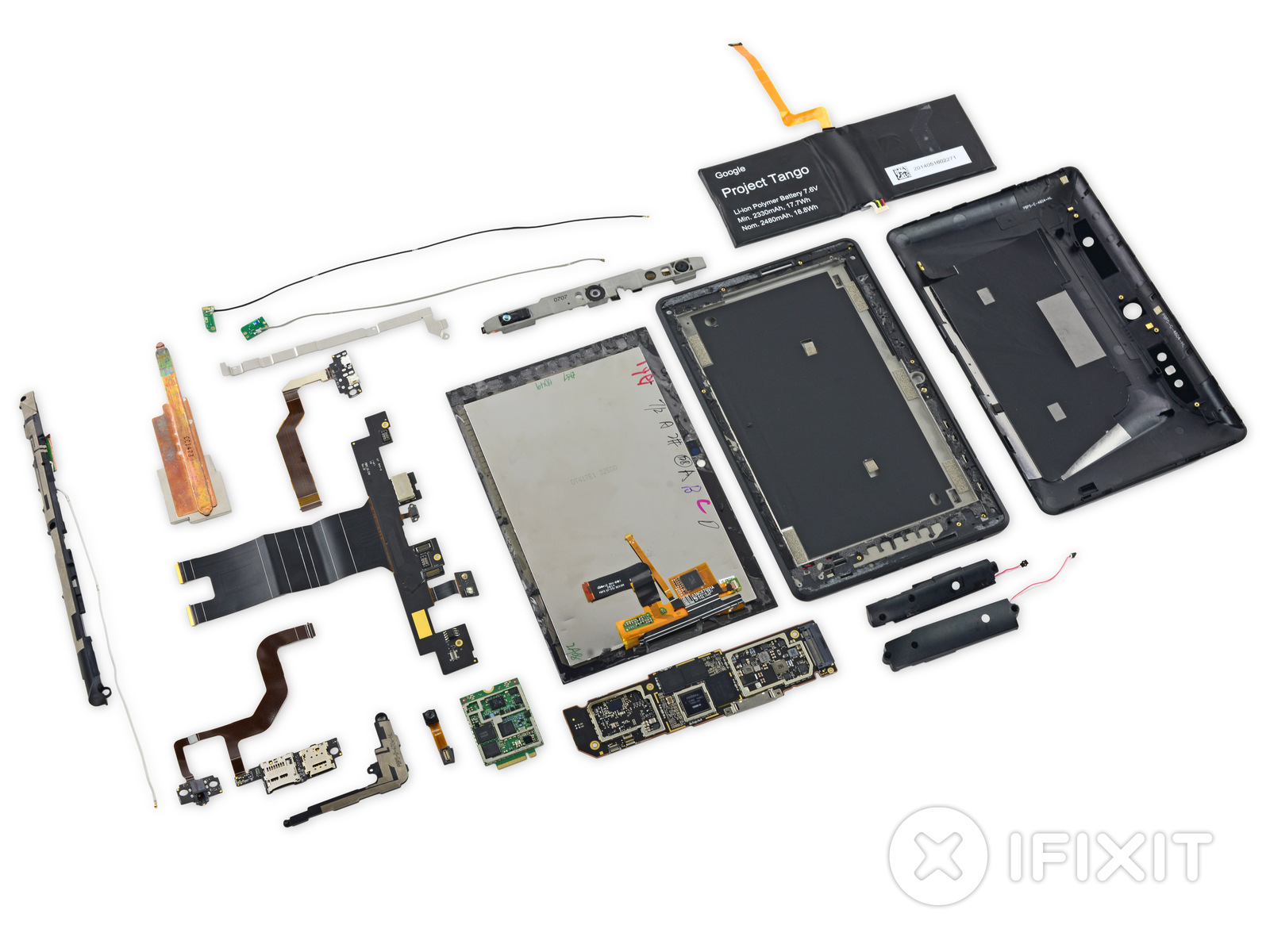

Все элементы планшета, конец процесса разборки.

Google Project Tango: разборка «пространственного планшета» от iFixit (4 из 10 по шкале ремонтируемости)

Via ifixit
