Часть 2. Very Heavy Fuel.

Предыдущая часть 1.

Цивилизация Пружин, 2-5 - 1

Перед вами — Международная Космическая Станция. Массой в 420 тонн и стоимостью[20] в $150 миллиардов:
Цивилизация Пружин, 2-5 - 2

Её кинетическая энергия, старое доброе E = mv2/2, составляет 1.3*1013 джоулей. Добавив потенциальную энергию на высоте 400 километров, получим 1.4*1013 Дж.

Сколько бензина надо сжечь, чтобы получить эту энергию? Оказывается, не так уж и много. 350 тонн всего. Это примерно[200] однодневный энергетический бюджет Улан-Удэ.

Как же так получается, что далеко не самый богатый город мира за один-единственный день распоряжается энергией, достаточной для разгона МКС до орбитальной скорости, однако же станция у нас на весь мир одна, и стоит неприлично бешеных денег?

Ответ кроется в очевиден из анатомии ракеты-носителя.

Носитель, как минимум, обязан включать в себя:

  1. Полезную нагрузку. Иначе зачем он вообще нужен?
  2. Хотя бы один двигатель.
  3. Корпус, всё это соединяющий.
  4. И, разумеется, топливо. Как рабочее тело и (в большинстве случаев) как источник энергии.

И вот в последнем-то пункте и коренится проблема. Чтобы поднять и утащить некий минимум топлива, нужно… правильно, дополнительное топливо! На подъём которого нужно тоже топливо! И эта накрутка продолжается долго. Она, конечно, сходится, иначе бы мы вообще никуда не летали. Но по результатам сходимости современная ракета, даже многоступенчатая, даже качественно спроектированная и выполненная, по массе состоит преимущественно из этого самого топлива.

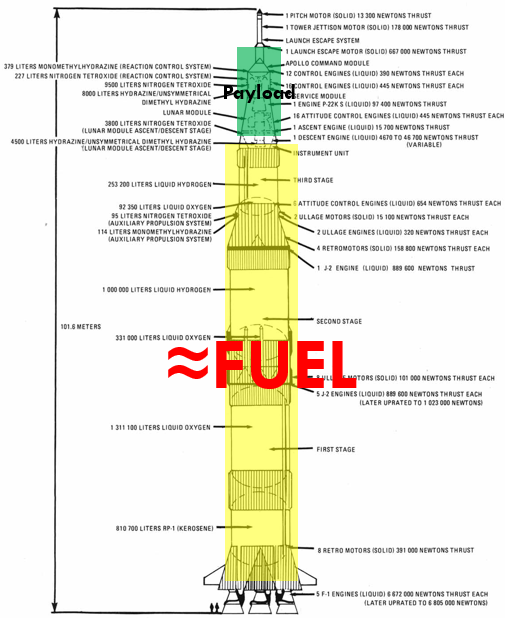

Ну вот хрестоматийный пример, Saturn V — не самая новая, но одна из самых эффективных ракет в истории[30]:
Цивилизация Пружин, 2-5 - 3
[Original image from NASA History [40]]

Стартовая масса — 2970 тонн. Из них где-то 2670 — топливо. Из которых 2160 выгорают меньше чем за три минуты всей лунной экспедиции. При том, что кинетическая энергия полезной нагрузки на орбите «стоит» всего-то тонн 100 горючего.

Получается, главная трудность выхода на орбиту — это не недостаток энергии. Её землянам с избытком хватает на кинетическую энергию не то что станций, а хоть бы и круизных пароходов на орбите. Проблема в другом: наше топливо слишком тяжелое. Слишком много его надо в килограммах, чтобы собрать требуемое на полёт количество энергии. Отчего большая часть топлива, залитого в ракету, уходит на перевозку топлива же. Собственно, формула Циолковского, увязывающая стартовую M и финишную массу ракеты m с набранной скоростью V и скоростью истечения выхлопа двигателя u, говорит нам о том же:

M/m = eV/u    [2]

На первый взгляд не совсем очевидно, при чём тут содержание энергии на килограмм? Но всё просто. Оно «сидит» в u, в скорости истечения. Для химического горючего она ограничена величиной (и в первом приближении равна ей) u = √(2q), где q — удельная теплота сгорания. Которая и есть содержание энергии на килограмм. И когда это q «не дотягивает», отношение масс на старте и финише оказывается экспоненциально громадным:

M/m = eV/√(2q)    [3]

Или

V = Ln(M/m)*√(2q)  [3a]

Несколько замечаний, для зануд и для ясности

1. Да, есть более точные выражения для скорости истечения, чем u = √(2q). Когда я сдавал по ним зачёт, Горбачёв сдавал СССР. Но эти формулы сложноваты, распугивают читателей, и учитывают эффекты, здесь неважные. u = √(2q), хоть и завышает ответ на 10-30%, адекватно описывает интересующую нас зависимость. И да, есть такое понятие, как удельный импульс, но в данной конкретной статье скоростью истечения пользоваться удобнее.

2. В принципе, ничто не запрещает даже химической ракете получить скорость истечения u выше, чем √(2q). Как? Ну, скажем, сжигать топливо не в сопле, а в генераторе, вырабатывая электрическую энергию. Затем этой энергией разгонять долю x выхлопа (0 < x ≤ 1) до очень высоких скоростей. Допустим, плазменным электрическим реактивным двигателем[230]. А остатки выхлопа тупо сбрасывать с нулевой скоростью. Для простоты положим, что все преобразования происходят без потерь энергии, со 100%-й эффективностью. Разгонится ли такая ракета до большей скорости V при фиксированном отношении масс M/m (т.е., будет ли она эффективней)?

Ответ отрицательный. Легко решить уравнения, описывающие движение такой ракеты, и получить:

V = Ln(M/m)*√(2qx)

Т.е. её конечная скорость составит лишь √x от набранной «обычной» ракетой с непосредственным сжиганием топлива (ср. с [3a]). И эта скорость всё равно жёстко завязана на величину q.

3. Что если ракета работает не на топливе, а на батарейке? Ну вот пусть на борту есть отдельно рабочее тело массы mf и отдельно — батарейка с запасом энергии E и массой mb.

Первое, что здесь надо понять — это что батарейка должна состоять из множества небольших «модулей», сбрасываемых по мере отработки. Ибо в противном случае мы будем тащить с собой «мёртвый» груз пустых батарей. Но если так, то концептуально это ничем не отличается от обычного топлива на борту с полным запасом энергии E и массой mf + mb. И если q = E/(mf + mb) такой системы ниже, чем у обычной химической ракеты, то и улетит она не лучше.

5. А как же электрические ракетные двигатели[225]? Они ведь дают скорости истечения в десятки и сотни километров в секунду, и на них совершались успешные межпланетные манёвры при весьма скромных отношениях M/m. Как так? Дело в том, что ЭРД — незамкнутые системы. Рабочее тело (ртуть, ксенон и т.п.) они везут с собой. А вот энергию — нет. Энергия поступает с солнечных батарей. Если бы вместо этого они несли с собой обычные батарейки с содержанием энергии на массу q, то и эффективность у них была бы не выше, по формуле [3a].

Статья написана для сайта https://habr.com. При копировании просьба ссылаться на исходник. Автор статьи Евгений Бобух.

Итак, ракеты дорогие потому, что тяжёлые. А тяжёлые они потому, что слишком тяжело наше топливо. Очень уж мало в нём помещается джоулей на килограмм.

Давайте теперь поймём причины этого ограничения.

Для чего взглянём поближе на реакцию горения водорода во фторе, как одну из самых простых. В ней пары «водород-водород» и «фтор-фтор» обмениваются партнёрами, создавая две пары «водород-фтор»:

H2 + F2 = 2HF

Откуда берётся выделяющаяся энергия?

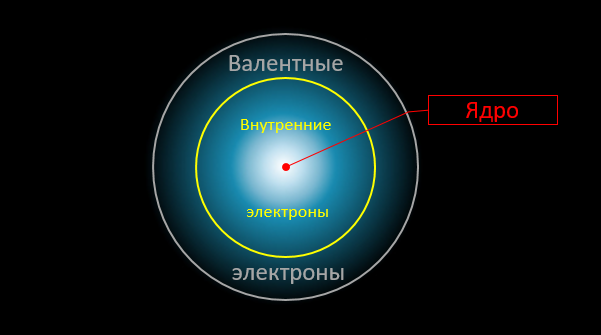

У молекулы водорода есть два атома. У атомов есть электроны. Они «размазаны» вокруг атома в виде эдакого облака, и связаны с ядром главным образом электростатическим притяжением. Электроны бывают внешние, валентные, и (кроме водорода) внутренние, в химических реакциях не участвующие. После реакции водород со фтором меняются местами. Электрические облака валентных электронов перераспределяются и слегка меняют форму. Как-то примерно так: Цивилизация Пружин, 2-5 - 4 [Image credit [295]]

Потенциальная энергия связи электронов с атомами в новых облаках оказывается другой. В данном случае она теперь больше, чем у H2 и F2 по отдельности. Куда пошла разница? В кинетическую энергию молекулы, колебания её атомов, электромагнитное излучение. Всё это в итоге превратилось в тепло. Которое расширило газ и дало тягу.

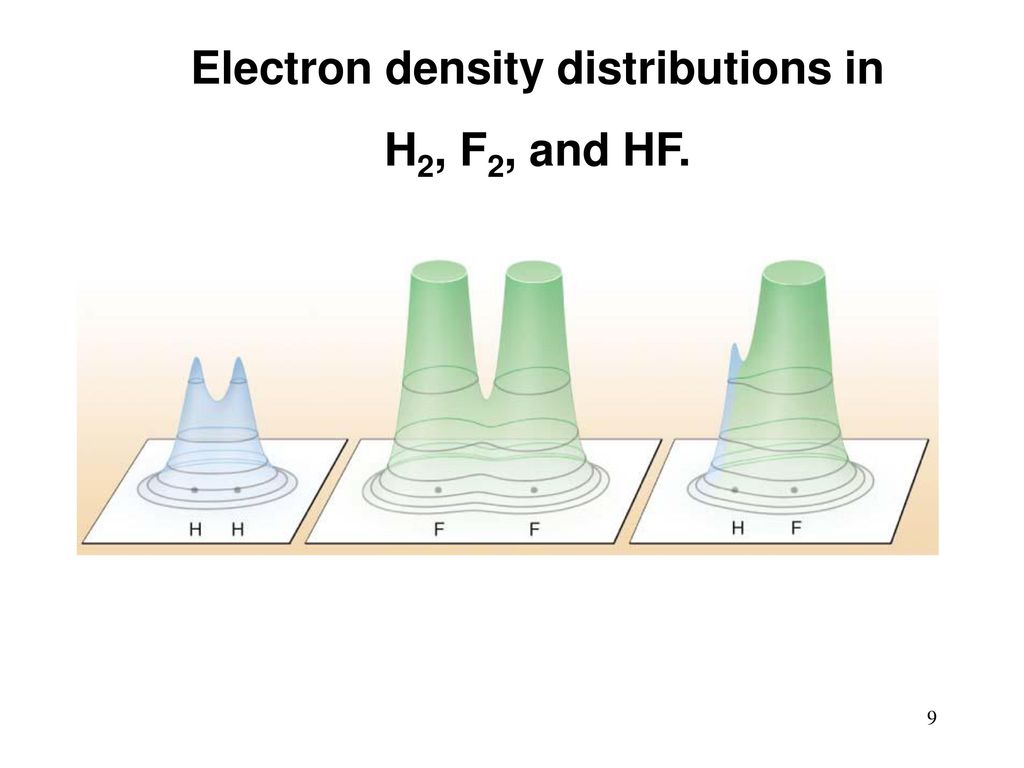

И здесь критически важен вот какой момент. В химических реакциях участвуют лишь внешние, валентные электроны. Распределение плотности прочих электронов (равно как и напряжённость электрического поля «в глубине» атома) остаются практически неизменными. В химических реакциях атомы взаимодействуют друг с другом как бы через «посредников», какими выступают валентные электроны:
Цивилизация Пружин, 2-5 - 5

Теперь, внимание, вопрос: какова предельно возможная энергия, которая может выделиться при подобной «перестановке»? Очевидно, она не может превышать суммы энергий связи внешних электронов с атомами (в конечном и начальном продукте). Но эти энергии связи нам хорошо известны[285]. В расчёте на один атом они составляют 1.5 — 25 электронвольт (эВ) и выражаются в долях постоянной Ридберга — величины фундаментальной, конструируемой из базовых констант нашей Вселенной:

Ry (в Гауссовой системе) = mee4/2ħ2 = 13.6 эВ [300]

При этом и 25, и 13.6 эВ — недостижимы. Ибо в типичных реакциях высвобождается далеко не вся энергия связи, а только её разница между двумя конфигурациями, и поэтому практический потолок энерговыделения химии составляет 3-4 эВ на атом. В пересчёте на типичный килограмм горючего + окислителя это эквивалентно 20-30 МДж выделившейся энергии. Вот этой величиной и задаётся теоретическая максимальная скорость истечения газа химического реактивного двигателя с прямым сгоранием u = √(2q) = √(2*2.5*107) ≈ 7000 м/с. Недостижимая, конечно, ибо не учитывает потерь на внутренние степени свободы молекул, диссоциацию, излучение, ненаправленное тепловое движение и т.д.

Может показаться, что табличные теплоты сгорания[240] (скажем, 120 МДж/кг для водорода) выписанной выше цифре противоречат. Но дело в том, что эти теплоты обычно указываются на килограмм горючего, без учёта потребного для его сгорания окислителя. Ракета же везёт с собой оба компонента, и если пересчитать выделяющуюся энергию на килограмм смеси (при сбалансированном сгорании), то вырисовывается совсем другая картина[240][250][260]:

Топливо + окислитель Реакция Теплота сгорания на кг. топлива, МДж/кг На 1 кг топлива нужно окислителя, кг. Теплота сгорания смеси, МДж/кг Выход на атом смеси, эВ
Водород + кислород 2H2 + O2 = 2H2O 120 8 13.3 0.83
Керосин + кислород 2C12H26 + 37O2 = 24CO2 + 26H2O 43 4 10.0 0.93
Уголь + кислород C + O2 = CO2 33 2.7 9.0 1.38
Литий + кислород 4Li + O2 = 2Li2O 43.5 1.2 20.2 2.10
Бор + кислород 2B + 1.5O2 = B2O3 57.2 2.2 17.8 2.58
Магний + кислород 2Mg + O2 = 2MgO 25.1 0.7 15.1 3.18
Бериллий + кислород 2Be + O2 = 2BeO 66.6 1.8 24.0 3.12
Литий + фтор 2Li + F2 = 2LiF 88.8 2.7 23.7 3.21
Бериллий + фтор Be + F2 = BeF2 114 4.2 21.9 3.57
Дицианоацетилен + озон C4N2 + (4/3)O3 = 4CO + N2 16.2 0.8 8.8 1.28

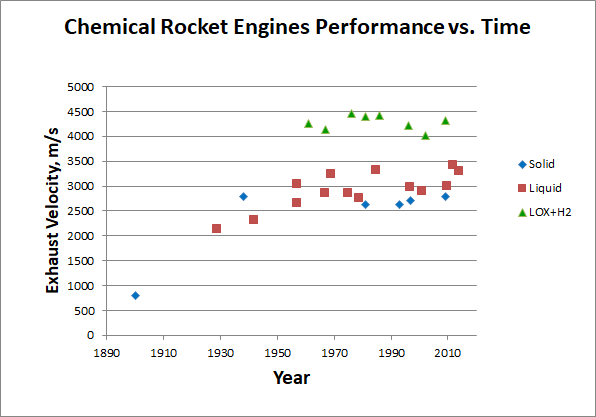

Как видим, даже самые энергоёмкие, пусть и непригодные для практического использования, виды топлива дают лишь 24 МДж/кг тепла при сгорании. И мы в этот предел упёрлись едва ли не с начала космонавтики, что показывает график скорости истечения химических двигателей в зависимости от года их создания:
Цивилизация Пружин, 2-5 - 6
[Ранние двигатели по данным [310], [320], [330], поздние — Википедия поштучно. Сборка данных здесь]

Похоже, потенциал химического топлива давно уже выработан. Не начать ли хранить энергию в другом виде?

Продолжение следует.
