Самодельный кремниевый диод

в 15:51, , рубрики: диод, кремний, нанотехнологии, полупроводник, физика, химия

У меня есть паяльник, проволока и кусок кремния. Как сделать проце… Хотя, нет. Как сделать диод?

Статья носит чисто ознакомительный характер и ни в коей мере не призывает к выполнению действий, описанных в данной статье.

Ну что? Приступим? Первое, что было сделано, так это куплена кремневая пластина n-проводимости. Потом разделил её на более мелкие пластинки. Далее нужно было создать оксидную пленку на поверхности кремния. Для этого положив кремний в тигельную печь, разогретую до 1000 С, поливал его дистиллированной водой. Покрытие, пусть на троечку, но образовалось. После охлаждения покрыл одну сторону фоторезистом, подсушил и засветил УФ-лампой.

У меня была плавиковая кислота (HF) 40%, нужно было уменьшить концентрацию. Для этого развел её дистиллированной водой 1 к 10. Получилось где-то 4% раствор. В это раствор поместил пластины на 3 минуты. Незащищенные фоторезистом участки оксида кремния вступили в реакцию и оголили кремний.  Далее снимаем фоторезист с помощью раствора средства прочистки труб. Все тщательно моем в дистиллированной воде. Сушим.

В маленький тигель сыпем борную кислоту и нагреваем до температуры 500-600 С.

H3BO3=HBO2+H2O  (температура 100)

4HBO2=H2B4O7+H2O  (температура 140)

H2B4O7=2B2O3+H2O  (температура 500)

На выходе вода испаряется, а на дне остается оксид бора. Им и будем легировать кремний.

Сверху на тигель кладем кремниевую пластину: оксидным слоем вверх, а кремнием в низ. Помещаем в тигельную печь на 3 минуты при температуре 1000 С. При такой температуре оксид бора начинает испарятся и оседать на кремнии. Кремний заберет себе атомы кислорода превратившись в оксид кремния, а высвободившийся бор проникнет в пластину и на этом участке пластина станет p-проводимости.

После извлечения пластины даем ей остыть и отправляем в плавиковую кислоту (4%). Она вступает в реакцию с оксидом кремния и на выходе получаем чистую пластину кремния, только с одной стороны у нее n-проводимость, а с другой p-проводимость. То есть диод готов!!!

Теперь дело за малым: убедиться, что это действительно диод. Берем мультиметр ставим режим прозвонки диодов и на выходе получаем разбег от 900 до 1900 ом. Тут не понятно, или это плохой контакт с поверхностью кристалла или про легировалось как попало. Точно узнаю, когда соберу установку для вакуумного магнетронного напыления металлов и напылю «пяточки» контактов на кристалл.

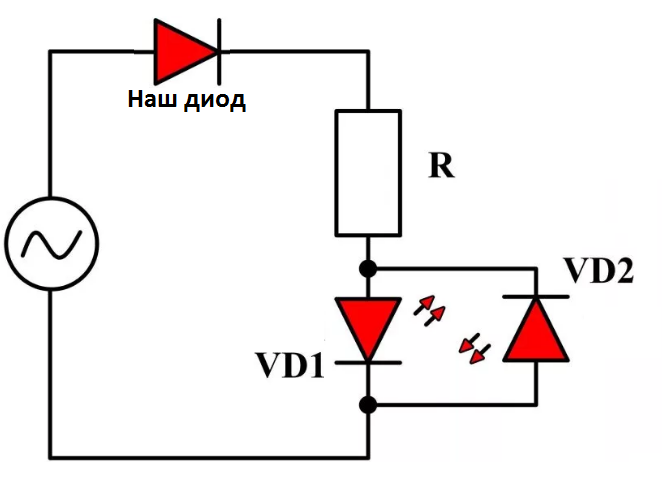

Схема проверки диода
Схема проверки диода

Но как всё-таки узнать это точно диод или нет? Собираем схему с источником переменного тока и с светодиодами, включенными встречно-параллельно.  Принцип такой: если наш диод окажется диэлектриком, то ни один из светодиодов не загорится, если просто проводником, то будут гореть оба, а если диодом, то при одной полярности будет гореть один светодиод, а при обратной другой. Проверочный диод тест прошёл на отлично.

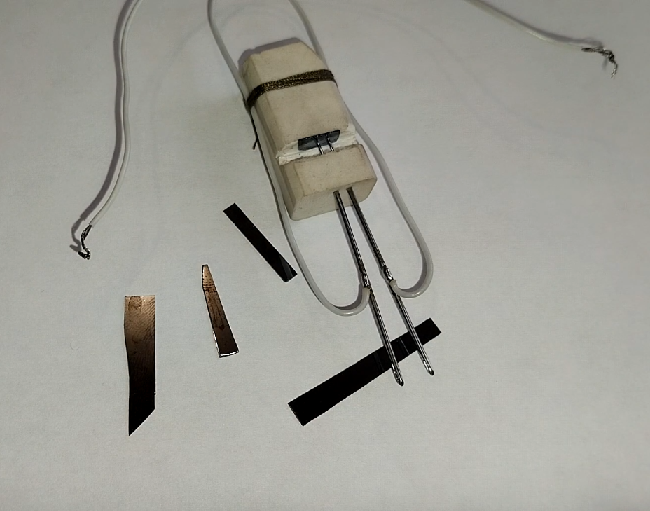

проверка работоспособности диода (кристалл зажат иголками в ластике)
проверка работоспособности диода (кристалл зажат иголками в ластике)

В общей сложности было изготовлено 5 рабочих пластин, ну и более 20 ушло в брак. Вот такая вот суровая реальность.

Шутка дня:

 продам! Срочно!!!  5 диодов по себестоимости.

Затрачено:

-Тигельная печь -19000 руб.

- хим реактивы  -2800 руб.

- посуда              700 руб.

-пластина кремния      3500 руб.

Итого: 26000 руб.

И то я еще мелочи не считал)))

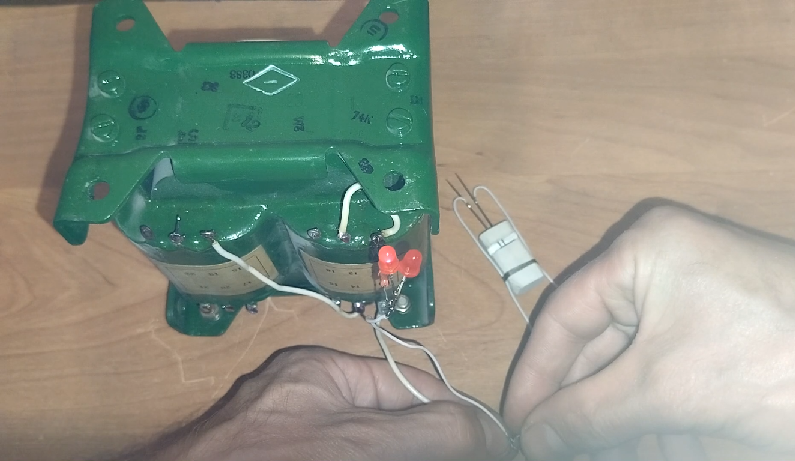

самодельные диоды
самодельные диоды

Автор: Попов Николай

Источник
