Автогол. Тестируем защиту от DDoS-атак

в 11:23, , рубрики: ddos, ddos-атака, Блог компании Селектел, информационная безопасность, Сетевые технологии, стресс-тест, Тестирование веб-сервисов

Автогол. Тестируем защиту от DDoS-атак - 1

Тема DDoS-атак, их типов и способов защиты уже неоднократно поднималась нашими авторами в прошлом. Мы внимательно следим за пожеланиями наших читателей и поэтому сегодня продемонстрируем услугу по защите от DDoS на живом примере. В этой статье мы разберем подобную задачу: сделаем тестовое веб-приложение, организуем стресс-тест, симулирующий DDoS-атаку, и сравним статистику загрузки сети с защитой и без неё.

Под катом много изображений и гифок.

О типах DDoS-атак и способах защиты от них мы уже писали в нашем предыдущем материале. Помимо базовых решений по контролю и фильтрации сетевого трафика, Selectel предоставляет услугу по расширенной защите от DDoS-атак. Подобный уровень защиты добавляет в комплекс очистки трафика дополнительную ступень в виде специального прокси-сервера, настроенного под конкретные приложения.

В этой статье мы рассмотрим случай атаки, нацеленной на перегрузку полосы пропускания, а конкретно используем метод DrDOS (Distributed Reflection Denial of Service), использующий технику отражения запросов. Подобный метод интересен тем, что позволяет многократно усиливать объем атаки по сравнению с пропускной способностью зараженной машины, и был выбран нами поскольку наглядно показывает масштаб возможной атаки.

План действий

Демонстрацию услуги по защите от DDoS-атак мы проведем с помощью эксперимента, целью которого будет сравнение работоспособности веб-сервера, находящегося под DDoS-атакой, с подключенной услугой и без неё. Для этого мы организуем два стресс-теста с одинаковыми параметрами атаки на заранее подготовленный веб-сервер в VPC через защищенный и прямой IP-адрес. Степень влияния услуги по защите от DDoS-атак на фильтрацию нежелательного трафика мы оценим с помощью метрик загрузки процессора и сетевого устройства. Кроме того, используем инструмент мониторинга сервисов для определения доступности веб-сервера в разных локациях.

Веб-сервер:

  • Простой сайт на WordPress, развернутый с помощью стандартного LAMP-стека;
  • Виртуальный сервер в VPC с 1 vCPU и 1 GB оперативной памяти на Ubuntu.

Инструменты мониторинга:

  • Утилита Netdata для просмотра сведений о системе в реальном времени;
  • Мониторинг доступности сервисов, в котором мы используем простой GET-запрос для проведения теста.

Инструмент для стресс-теста:

  • IP Stresser, предоставляющий возможность создания теста с объемом атаки до 3 Гбит/c.

В результате проведения испытаний ожидается, что при подключенной услуге по защите от DDoS-атак работоспособность сервиса нарушена не будет. В следующей части мы рассмотрим создание и настройку приложения в VPC и процесс подключения услуги. Затем проведем стресс-тесты и сравним показания метрик.

Настройка приложения и подключение услуги по защите от DDoS

В качестве среды для размещения веб-сервера мы выбрали виртуальное приватное облако за возможность быстрого создания виртуальной машины и подключения публичной подсети:

Автогол. Тестируем защиту от DDoS-атак - 2

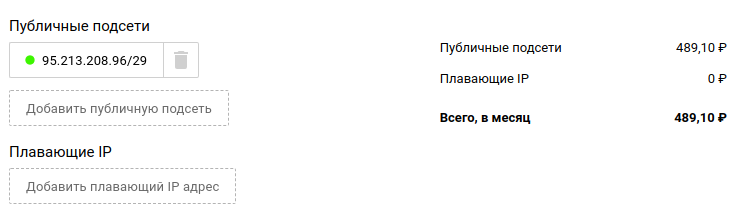

В состав выделенных ресурсов мы также включили публичную подсеть — для работы с услугой по защите от DDoS плавающий IP-адрес не подходит:

Автогол. Тестируем защиту от DDoS-атак - 3

Далее создадим сервер внутри проекта, используя в качестве источника для установки системы готовый образ Ubuntu 16.04. В разделе настройки сети необходимо выбрать подключение через зарезервированную ранее публичную подсеть, а также выбрать и записать публичный IP-адрес: он понадобится нам позже.

Автогол. Тестируем защиту от DDoS-атак - 4

После установки сервера настроим WordPress, используя стандартный LAMP-стек:

Автогол. Тестируем защиту от DDoS-атак - 5

Убедившись в работоспособности приложения, перейдем к заказу услуги по защите от DDoS.

Подключение услуги Базовая защита от DDoS

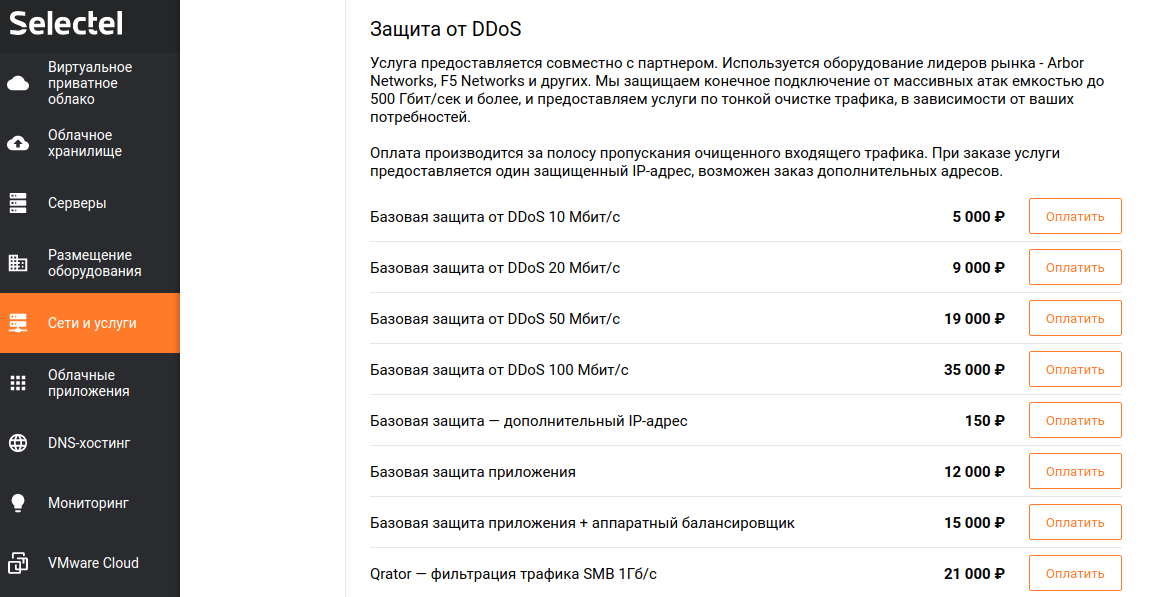

Заказ услуги осуществляется в разделе Сети и услуги в личном кабинете Selectel:

Автогол. Тестируем защиту от DDoS-атак - 6

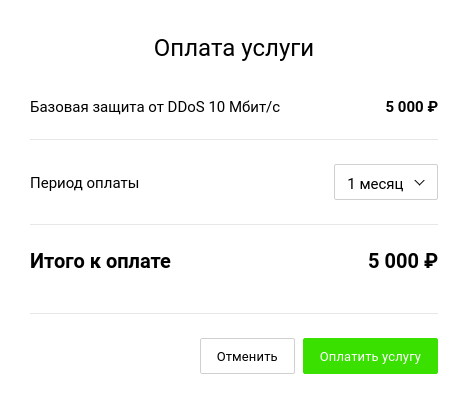

Выберем пункт Базовая защита от DDoS 10 Мбит/с и произведем оплату услуги:

Автогол. Тестируем защиту от DDoS-атак - 7

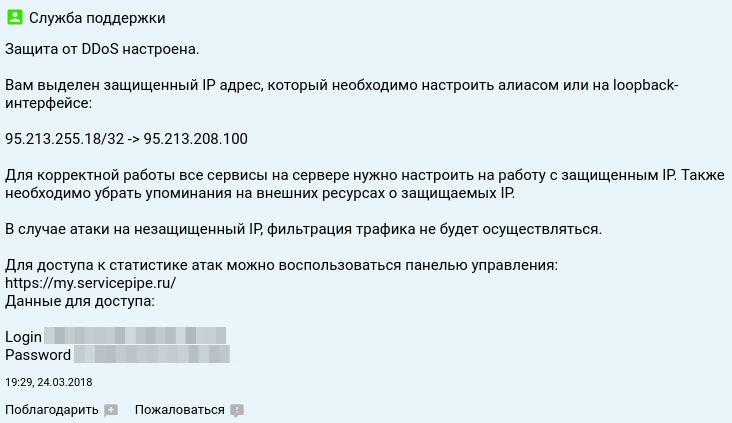

После подключения услуги будет создан тикет в техническую поддержку для настройки защиты под ваше приложение. Сотруднику техподдержки необходимо сообщить IP-адрес и тип приложения. После получения всей необходимой информации будет произведена настройка защиты. Дополнительные сведения о подключенной защите и сервисах будут в ответном сообщении службы поддержки:

Автогол. Тестируем защиту от DDoS-атак - 8

Нам был выделен защищенный IP-адрес, который мы настроим далее, а также указаны данные для доступа к сервису статистики атак. Кроме того, как видно из сообщения, необходимо настроить приложение для работы с новым выделенным защищенным IP-адресом, поскольку трафик, поступающий на первоначальный IP-адрес не будет фильтроваться.

Настройка алиасов немного различается в различных системах, в нашем примере мы используем Ubuntu, где это осуществляется следующей командой:

$ sudo ifconfig eth0:0 95.213.255.18 up

На данном этапе остается протестировать работу и доступность сервиса через защищенный IP-адрес:

Автогол. Тестируем защиту от DDoS-атак - 9

Стресс-тест на незащищенный IP-адрес

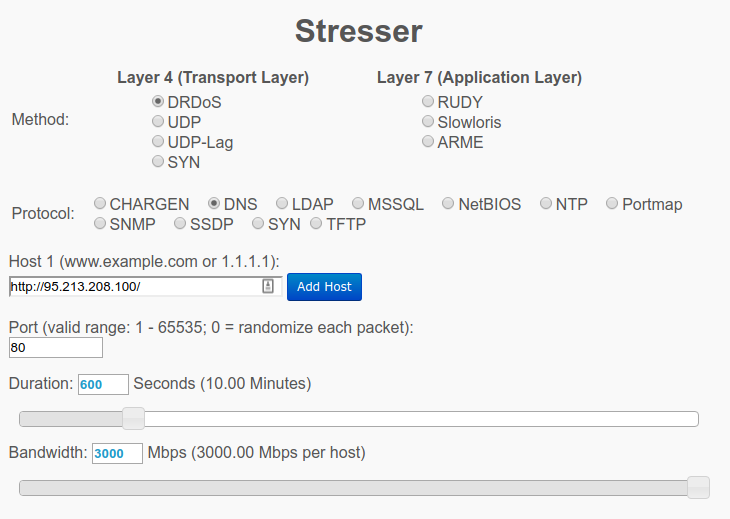

Перейдем к стресс-тесту системы на незащищенный IP-адрес со следующими настройками атаки:

Автогол. Тестируем защиту от DDoS-атак - 10

В качестве целевого хоста указан адрес, который при реальном использовании услуги необходимо будет скрывать — трафик, идущий на него не будет фильтроваться и приведет к отказу работоспособности системы.

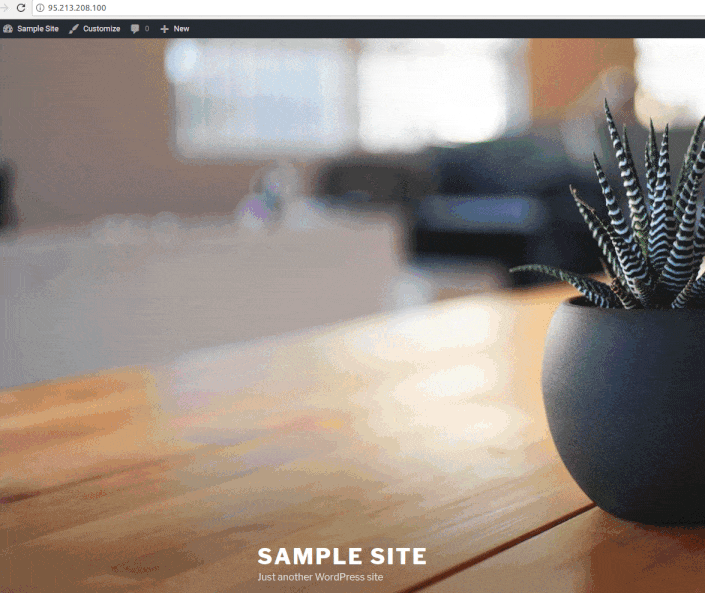

Начнём первый стресс-тест:

Автогол. Тестируем защиту от DDoS-атак - 11

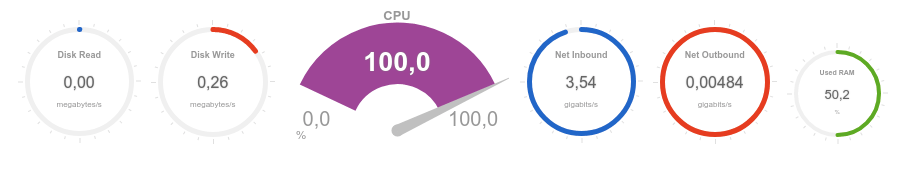

Видно, что почти мгновенно происходит перегрузка процессора и объем принимаемого трафика стремится к 3Гбит/с:

Автогол. Тестируем защиту от DDoS-атак - 12

Теперь оценим доступность и время отклика сервиса в разных географических точках:

Автогол. Тестируем защиту от DDoS-атак - 13

Большая часть точек проверок показала недоступность указанного сервиса и большое время отклика, что говорит об успешном проведении стресс-теста и уязвимости текущей конфигурации перед DDoS-атаками транспортного уровня.

Резюмируя полученные результаты, очевидно, что веб-сервер полностью принял на себя весь объем тестовой атаки, а в случае увеличения нагрузки произошел бы отказ работоспособности приложения. Далее мы протестируем доступность веб-сервер с подключенной услугой по защите от DDoS атак, однако в реальных системах крайне желательно провести дополнительные мероприятия по обеспечению безопасности приложения на программном уровне.

Стресс-тест на защищенный IP-адрес

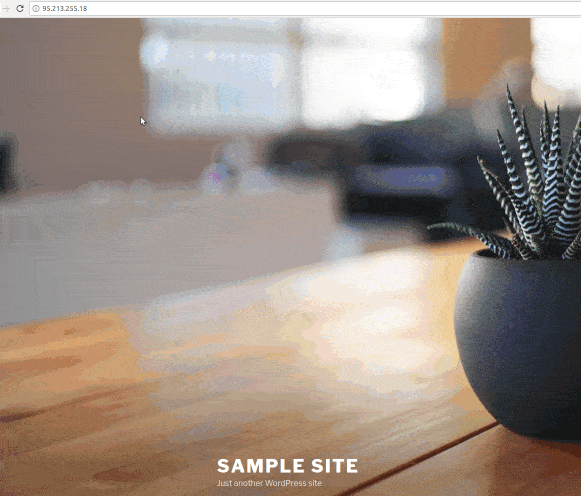

Используя полностью аналогичные параметры для атаки кроме IP-адреса, запустим стресс-тест:

Автогол. Тестируем защиту от DDoS-атак - 14

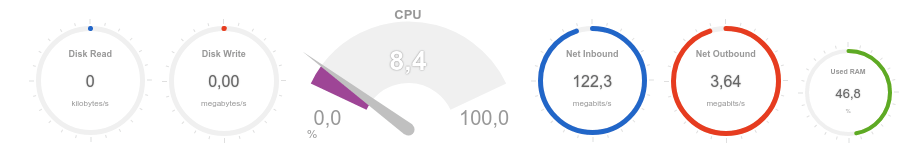

Видно, что регистрируемый объем входящего трафика составляет около 120 Мбит/с, а нагрузка на процессор составляет около 20%:

Автогол. Тестируем защиту от DDoS-атак - 15

Теперь перейдем к тестированию доступности и времени отклика веб-сервера через инструмент мониторинга:

Автогол. Тестируем защиту от DDoS-атак - 16

Уже сейчас можно сказать, что использование подобной услуги по защите от DDoS-атак обеспечивает определенный уровень безопасности веб-сервера.

Мониторинг атак и статистика

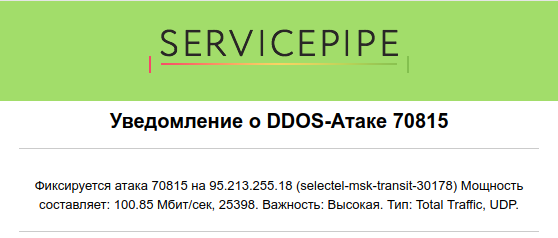

Как только начинается атака на защищенный адрес, происходит оповещение клиента об этом событии по email:

Автогол. Тестируем защиту от DDoS-атак - 17

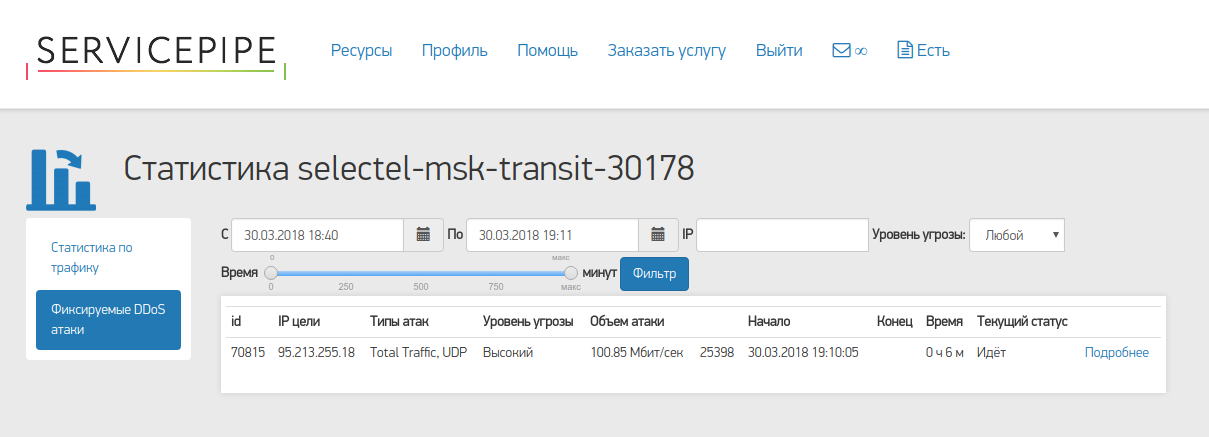

Для просмотра информации об атаках в реальном времени доступен веб-интерфейс:

Автогол. Тестируем защиту от DDoS-атак - 18

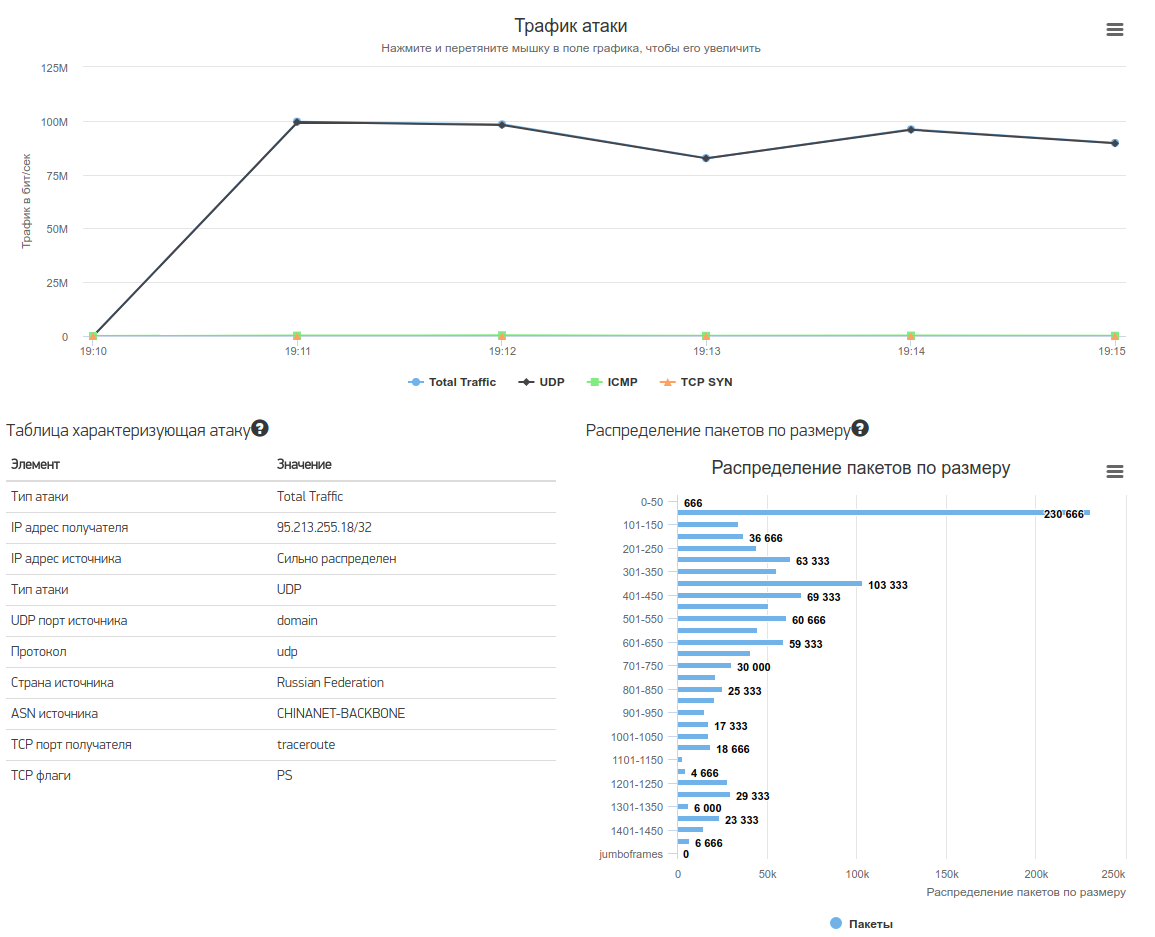

В нем содержится более подробная информация о поступающем трафике:

Автогол. Тестируем защиту от DDoS-атак - 19

А также можно увидеть источники трафика по странам:

Автогол. Тестируем защиту от DDoS-атак - 20

Вывод

Проведенный опыт показал сохранение работоспособности веб-сервера под тестовой DDoS-атакой при подключенной услуге по защите от DDoS. Кроме того, использование нашего сервиса позволяет отслеживать в реальном времени поступающие DDoS-атаки без дополнительных настроек рабочих систем и оперативно реагировать на них.

В пространство дальнейших исследований можно включить создание более сложных стресс-тестов и использование не только базовой защиты, но и расширенной с более совершенными инструментами фильтрации трафика.

Ознакомиться с типами защит и успешным опытом наших клиентов можно на странице услуги.

Автор: nzavyalov
