Фоторепортаж о посещении производственной площадки компании Радиолайн

в 15:30, , рубрики: frankonia, Keysight, антенные измерения, инженерные системы, коллиматор, Производство и разработка электроники, радиоизмерения, радиолайн, свчушки, системы позиционирования

Мне, как радиоинженеру, было очень интересно посмотреть, как устроена производственная «кухня» фирмы, которая занимается созданием очень специфической, если не сказать уникальной, аппаратуры. Если вам тоже интересно, то милости прошу под кат, где много занятных картинок…

Фоторепортаж о посещении производственной площадки компании Радиолайн - 1

«Компания „Радиолайн“ занимается проектированием, разработкой и производством автоматизированных комплексов для тестирования ретрансляторов, приемо-передающих модулей, компонентов и антенн. Так же, компания занимается производством роботизированных устройств позиционирования для применения в исследовании характеристик различных антенн» — это все общие слова, взятые с сайта компании. Но самое интересное кроется в том оборудовании, которое компания разрабатывает, в том как она его разрабатывает и, что самое главное, в тех людях, которые разрабатывают и изготавливают это оборудование.

Узнать обо всем этом и рассказать вам, уважаемые читатели, помог прошедший 2 октября 2019 года «ЭМС/Антенны: Cовременные методы тестирования и средства измерения», в котором принимали участие «Радиолайн», Keysight Technologies и Frankonia EMC Test-Systems.

Интересное началось еще до старта семинара — сотрудники «Радиолайн» стали устанавливать антенный позиционер и подключать к нему измерительное оборудование

Фоторепортаж о посещении производственной площадки компании Радиолайн - 2

Кстати, человек в толстовке с надписью REPLAY — Алексей Кривов — генеральный директор «Радиолайн».

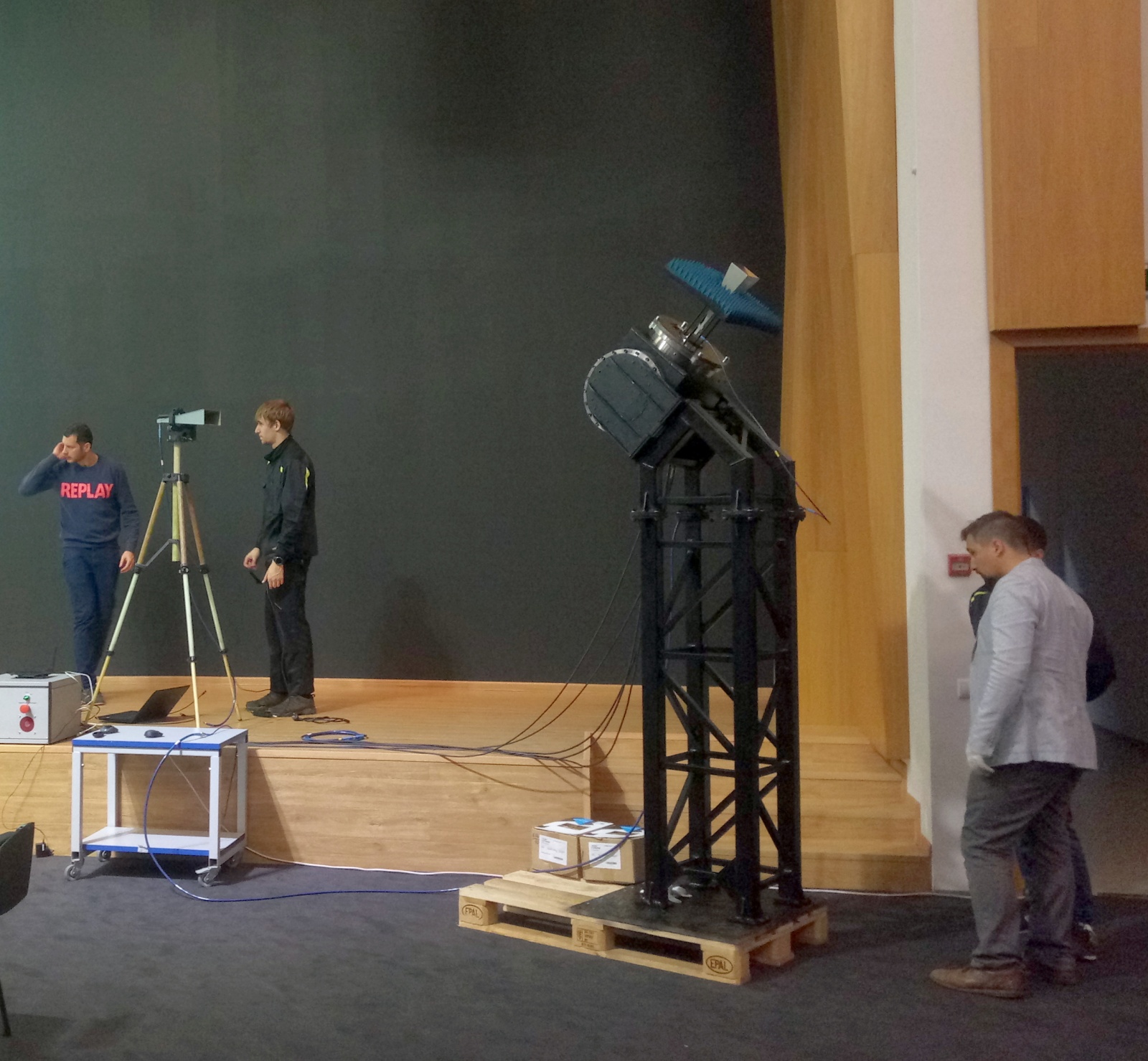

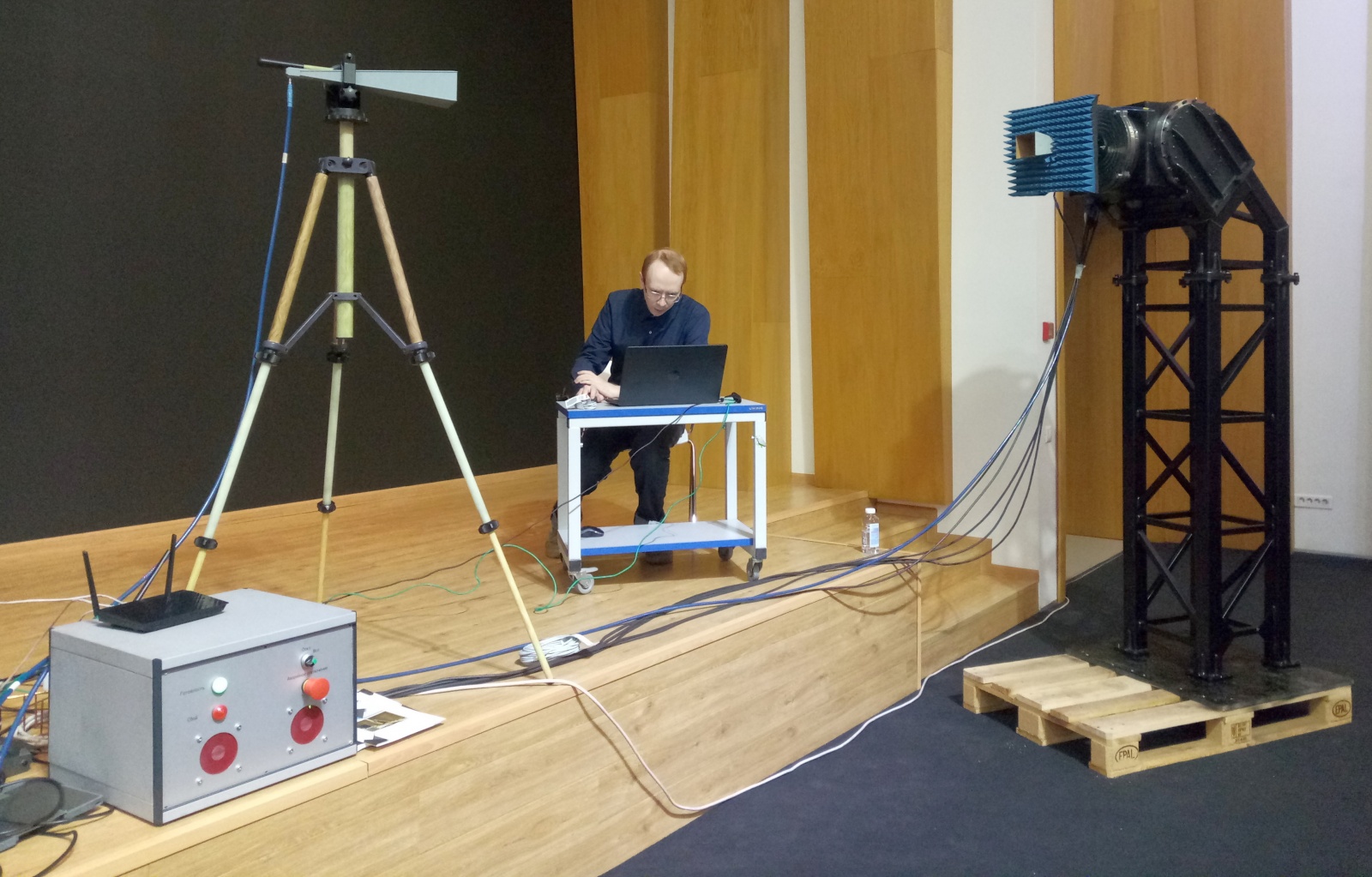

Вот так выглядел собранный стенд, вместе с тестовой антенной и позиционером

Фоторепортаж о посещении производственной площадки компании Радиолайн - 3

Измерительные приборы остались за кадром.

Но самое интересное началось, когда толпа инженеров, горящих любопытством, ворвалась на территорию производства…

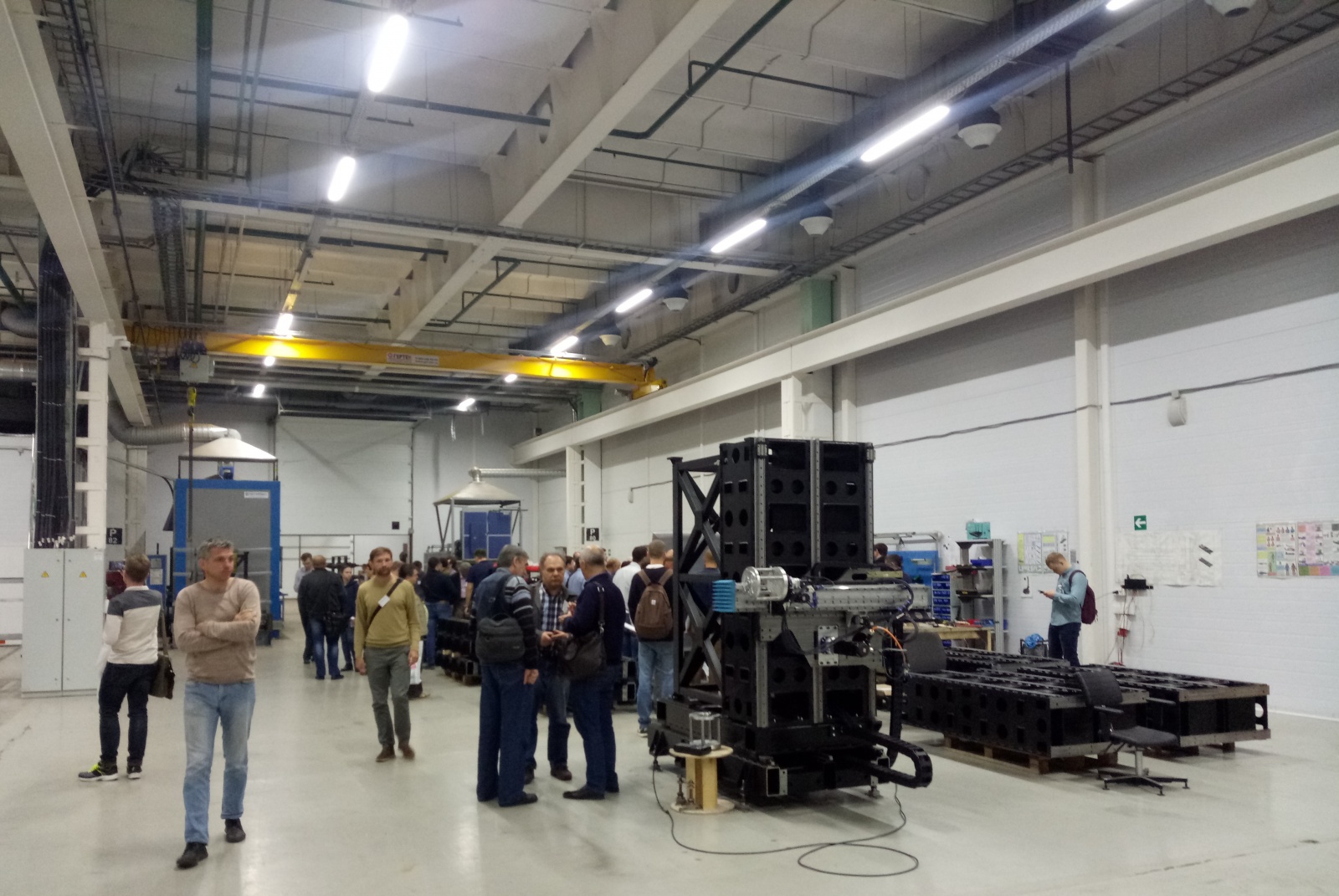

Фоторепортаж о посещении производственной площадки компании Радиолайн - 4

и как-то сразу все рассеялись, т.к. помещение просто необъятное.

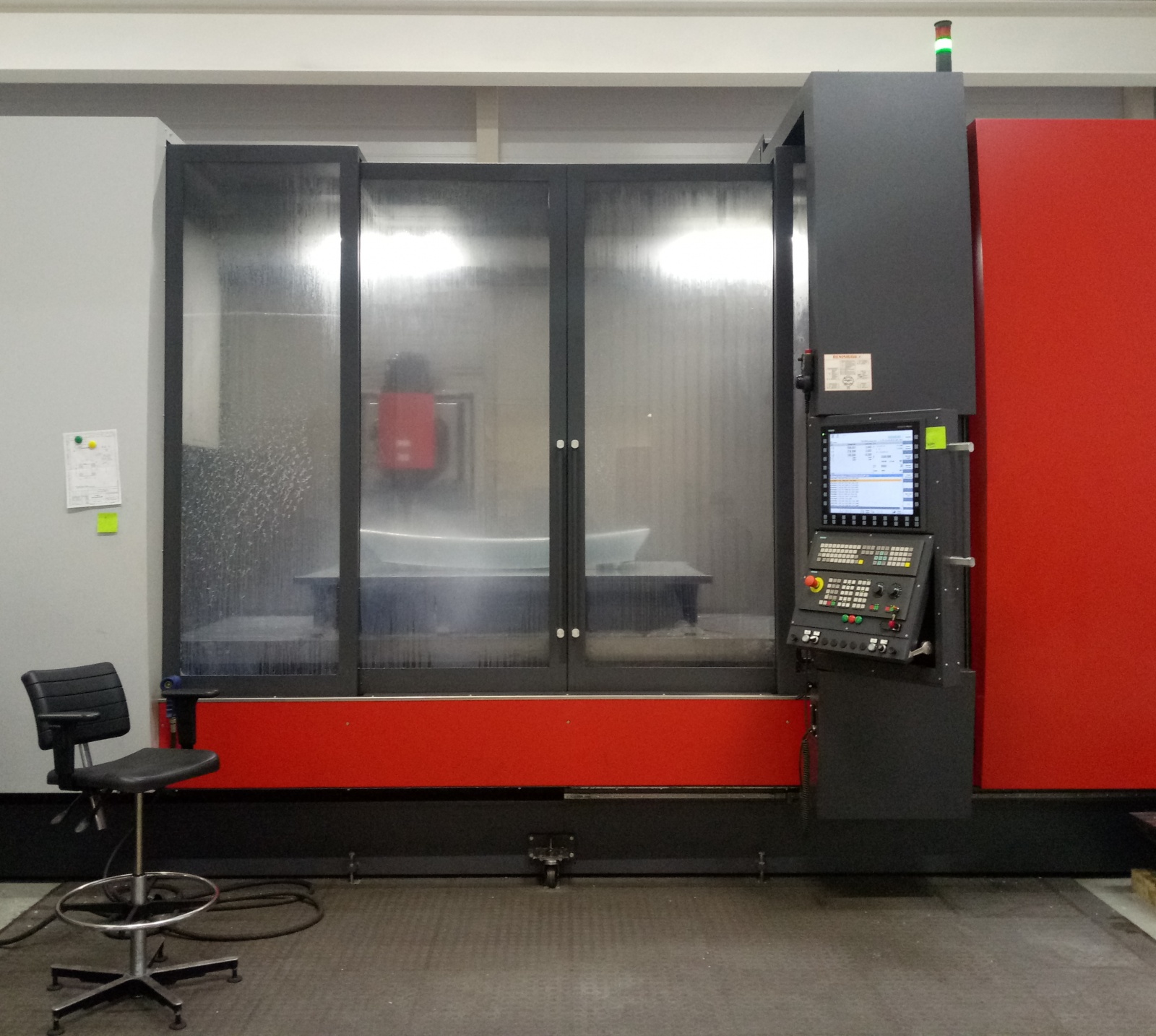

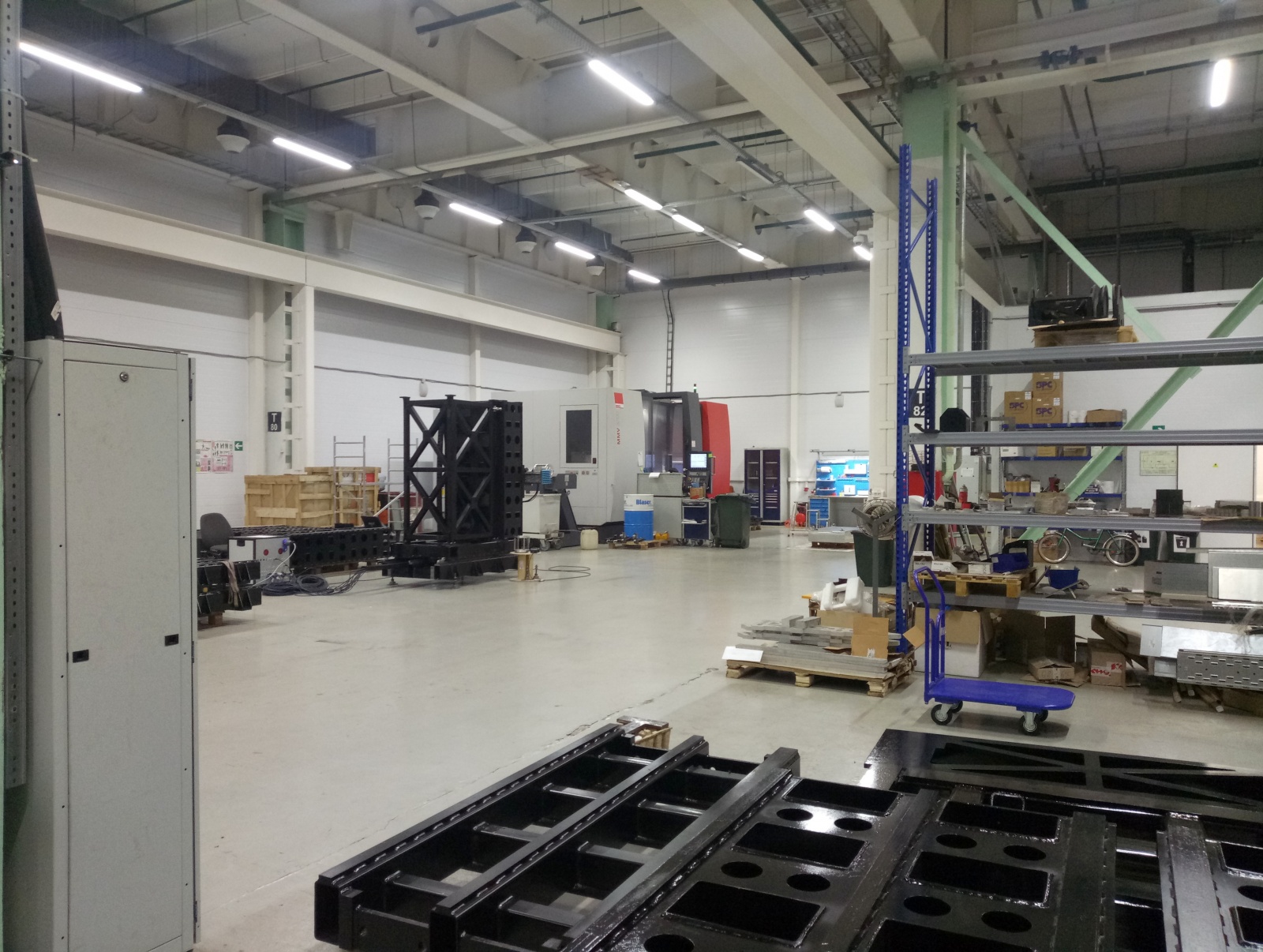

Где-то в уголочке цеха затерялся огромный фрезерный станок, трудолюбиво вытачивающий что-то интересное

Фоторепортаж о посещении производственной площадки компании Радиолайн - 5

Подойдя поближе, я смог разглядеть будущий коллиматор$^1$ (для чего он нужен, вкратце написано вот тут)

Фоторепортаж о посещении производственной площадки компании Радиолайн - 7

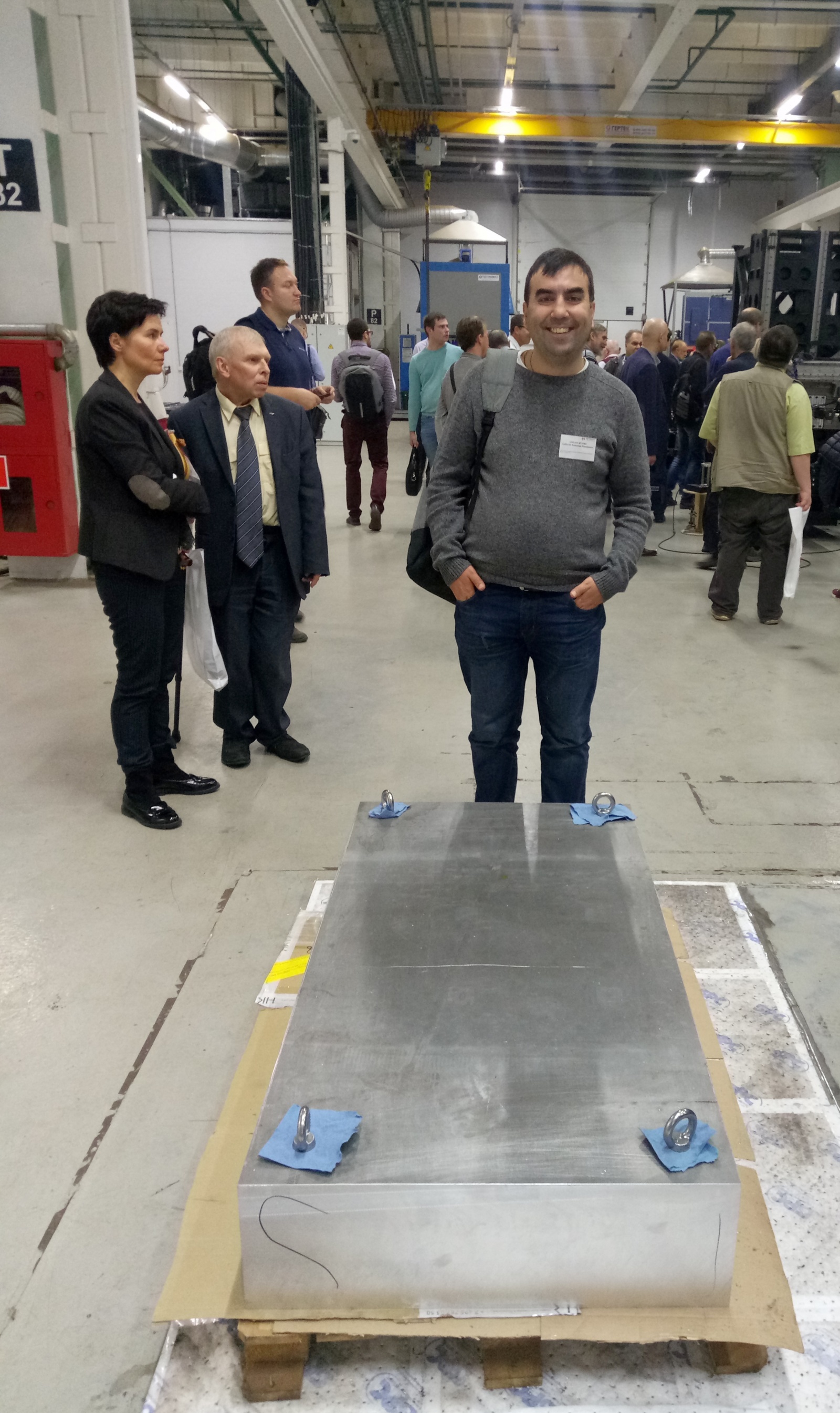

А рядом лежит заготовка для будущего коллиматора — огромный алюминиевый брусок

Фоторепортаж о посещении производственной площадки компании Радиолайн - 8

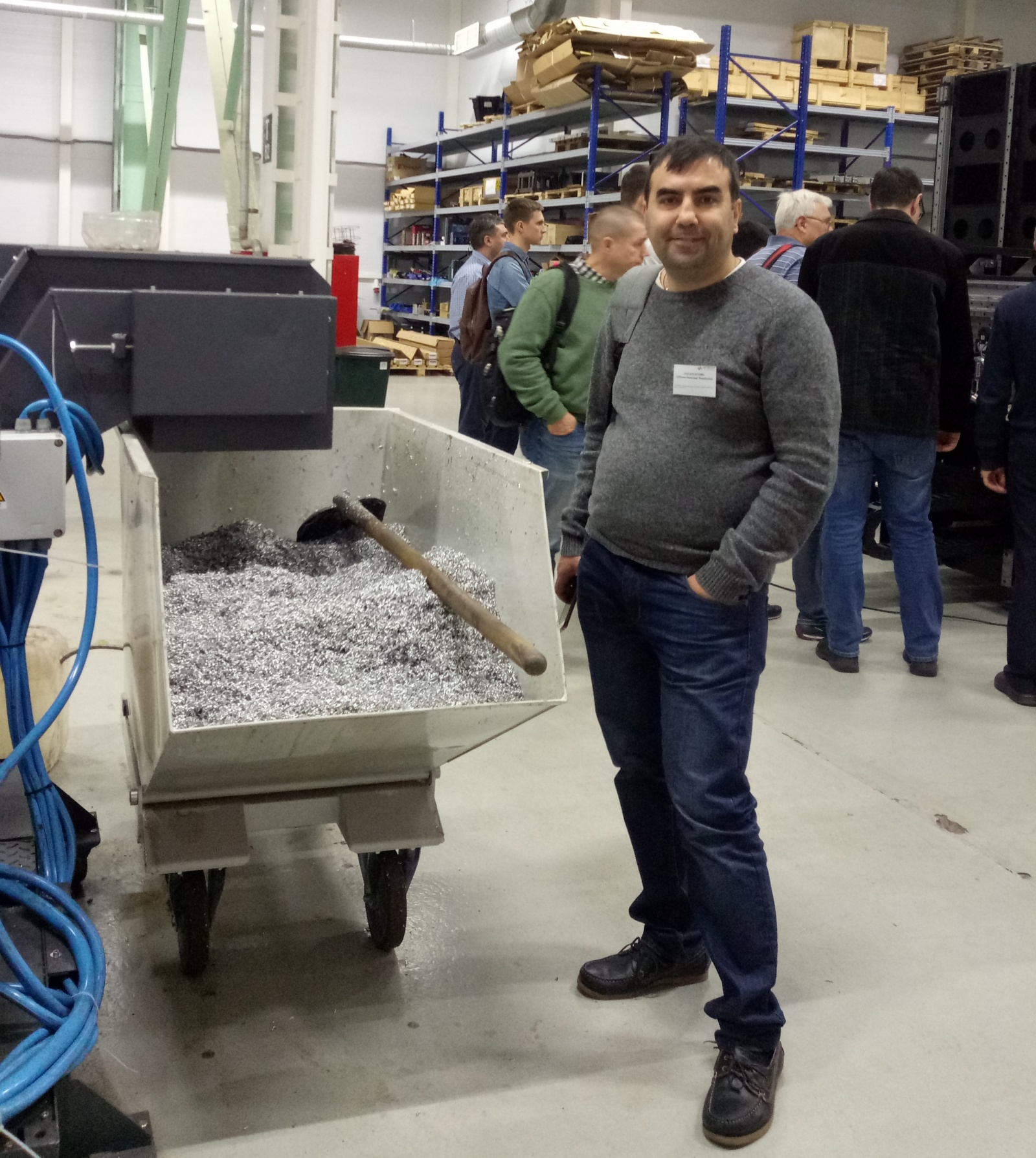

Сбоку от станка внушительное количество алюминиевой стружки

Фоторепортаж о посещении производственной площадки компании Радиолайн - 9

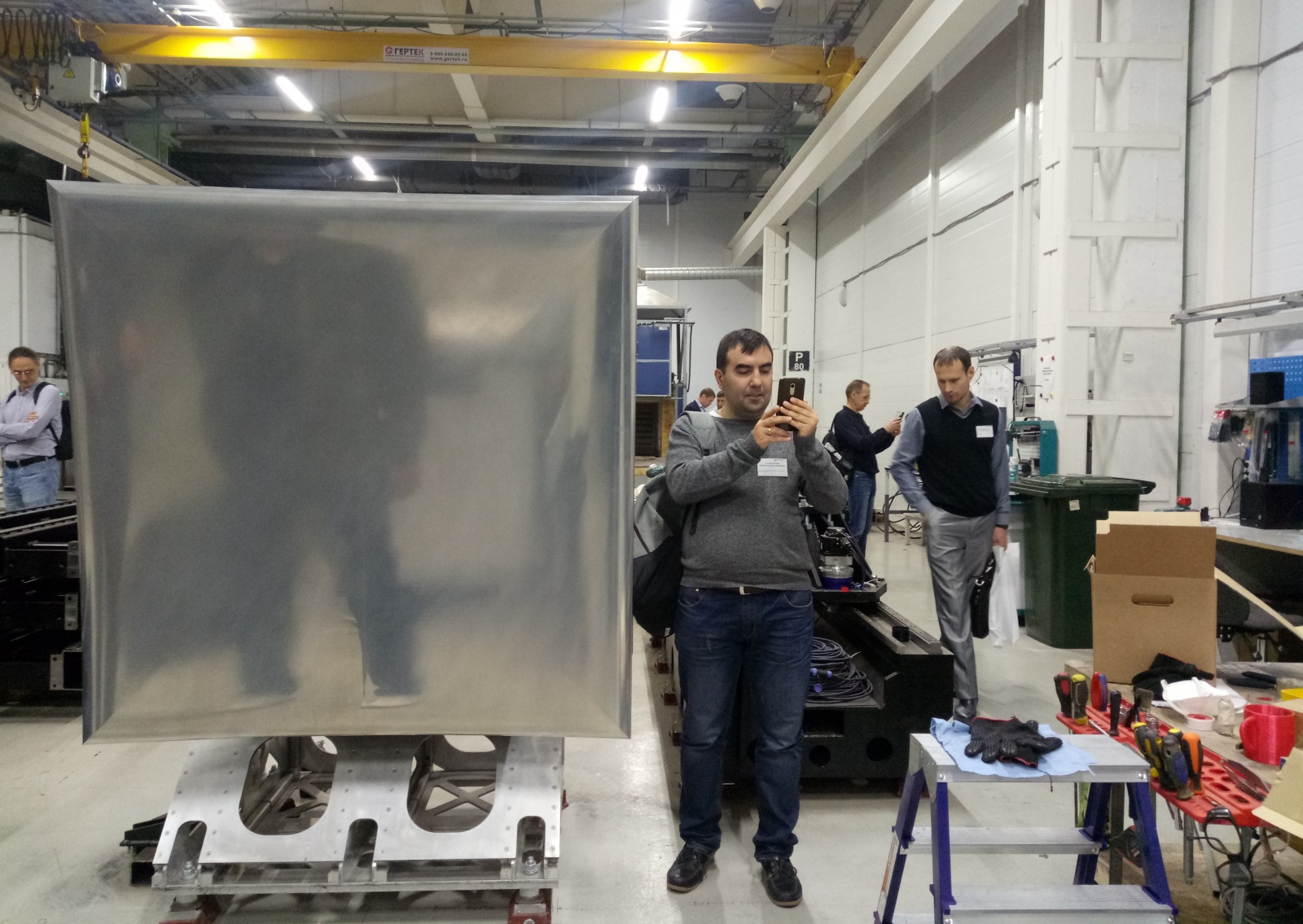

А вот так выглядит почти готовый коллиматор

Фоторепортаж о посещении производственной площадки компании Радиолайн - 10

и вид сбоку

Фоторепортаж о посещении производственной площадки компании Радиолайн - 11

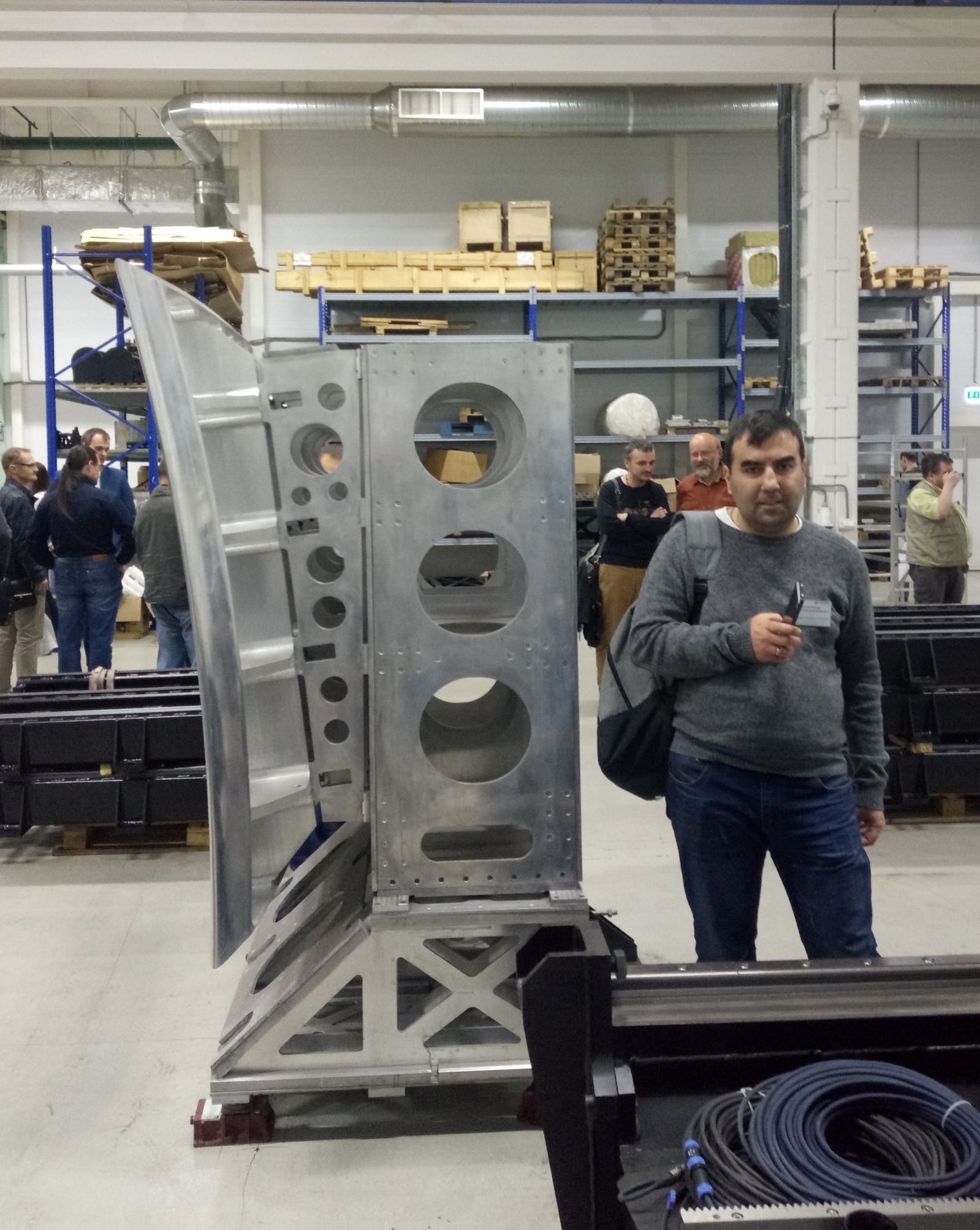

Масштабы элементов конструкции антенных позиционеров просто поражают

Фоторепортаж о посещении производственной площадки компании Радиолайн - 12

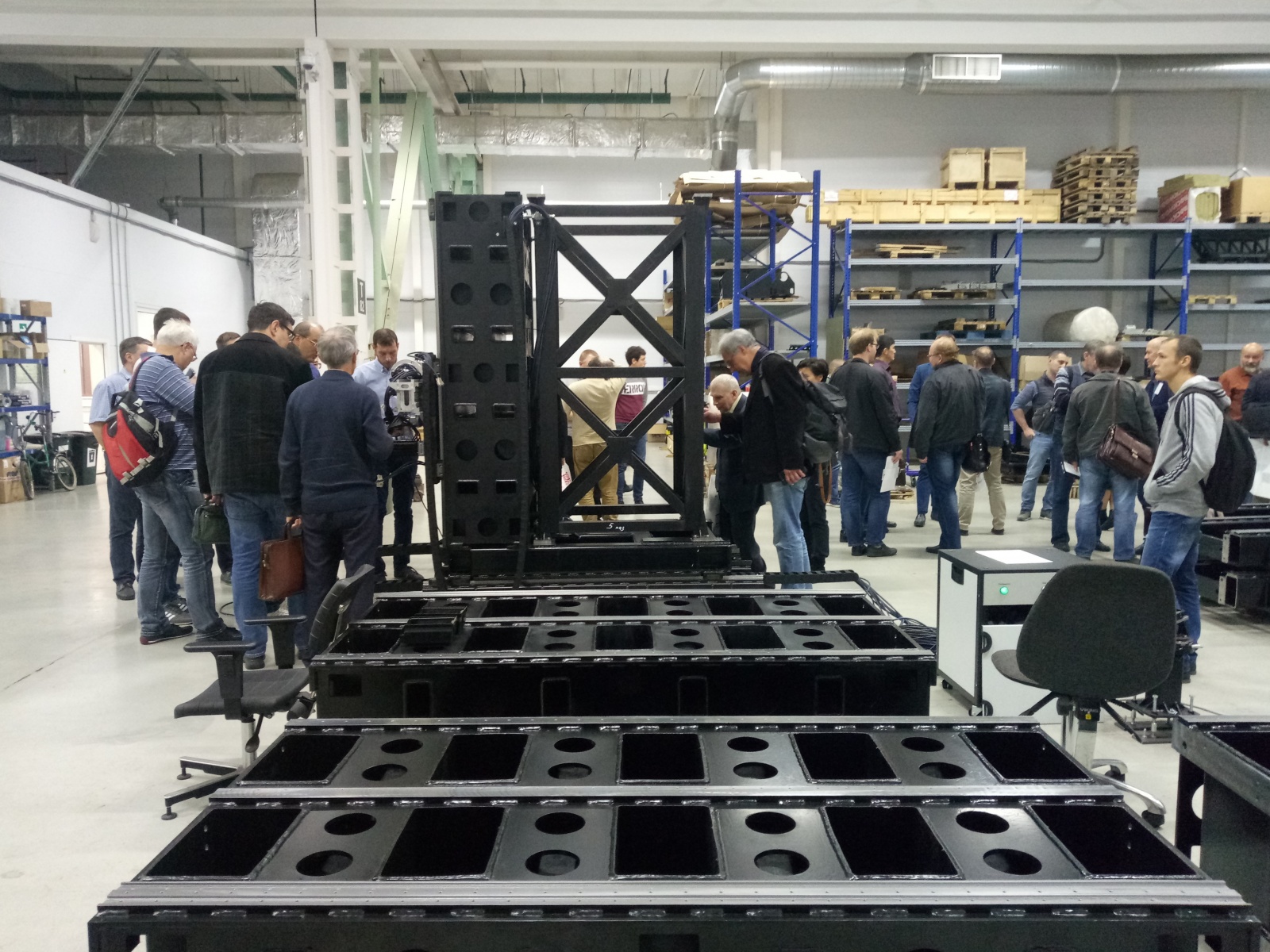

На этом фото на переднем плане находятся слайдеры — направляющие, по которым передвигается антенный позиционер. Масса антенны может составлять несколько сот килограмм или даже несколько тонн (но и это не предел). Поэтому и габариты систем позиционирования такие впечатляющие.

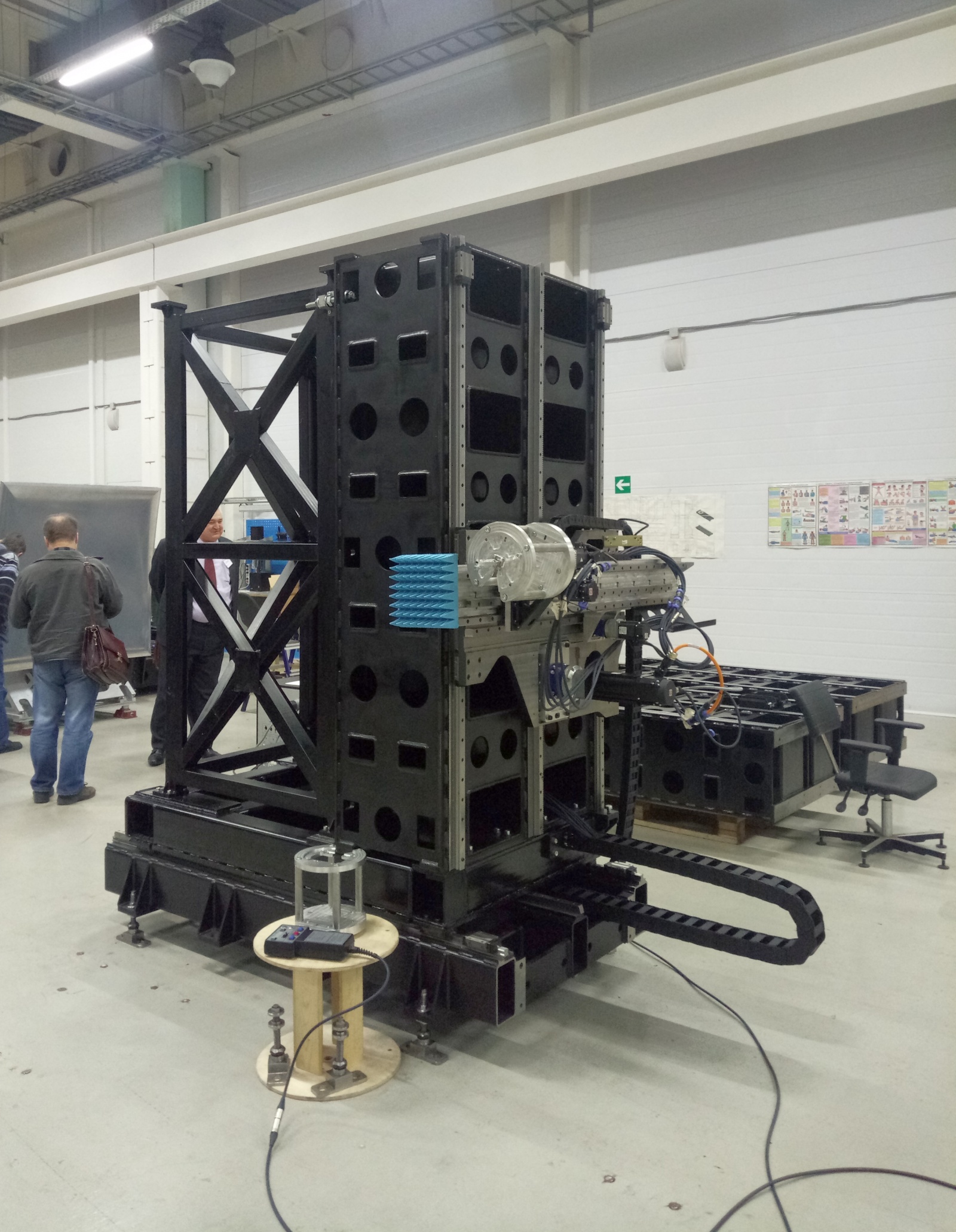

Вот так выглядит часть позиционера, уже установленного на направляющие

Фоторепортаж о посещении производственной площадки компании Радиолайн - 13

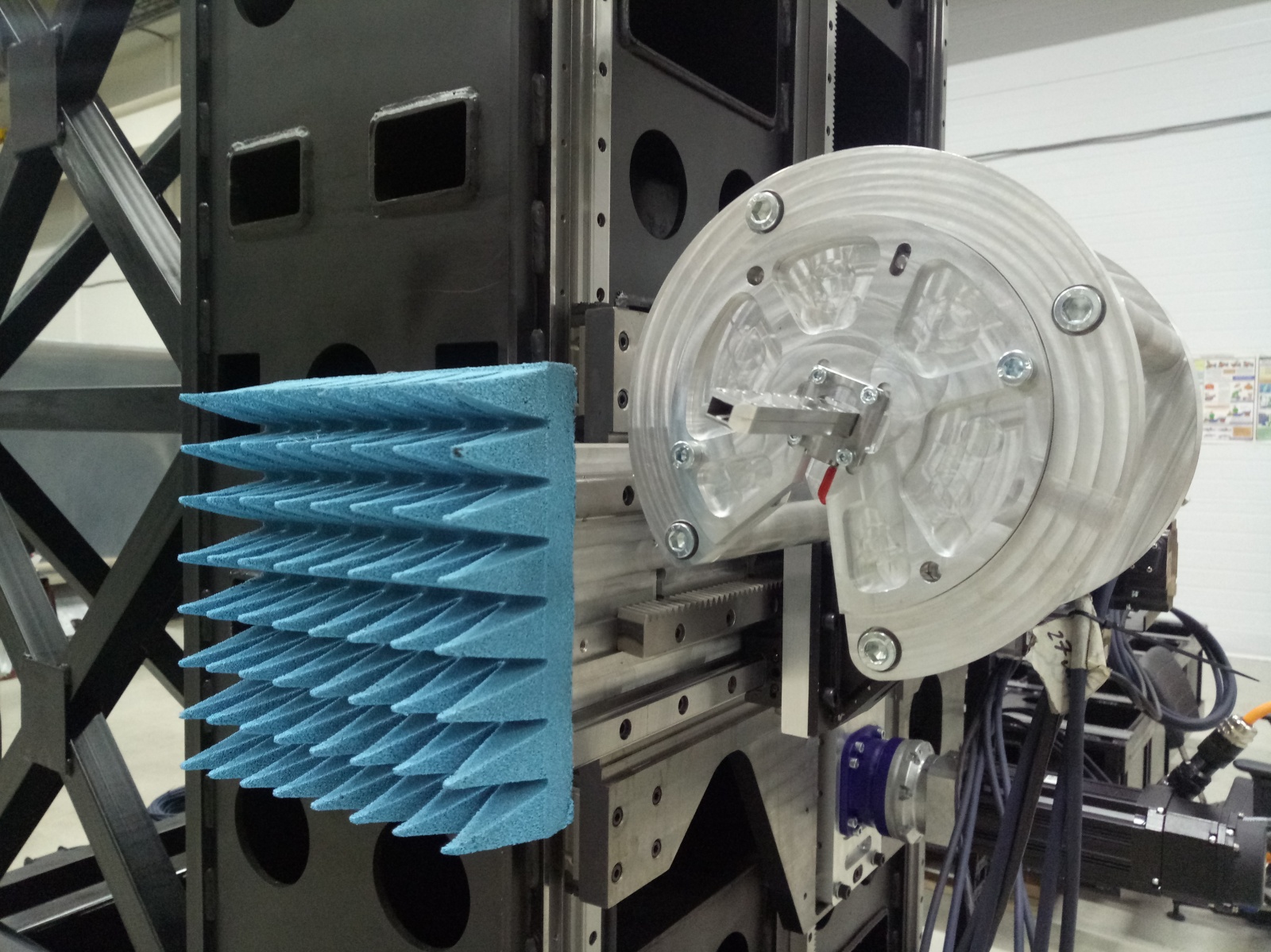

Также на фото видно РПМ (радиопоглощающий материал) и волноводный зонд.

Фоторепортаж о посещении производственной площадки компании Радиолайн - 14

Как вы думаете, на какой диапазон частот рассчитан этот зонд? Пишите свои варианты в комментариях.

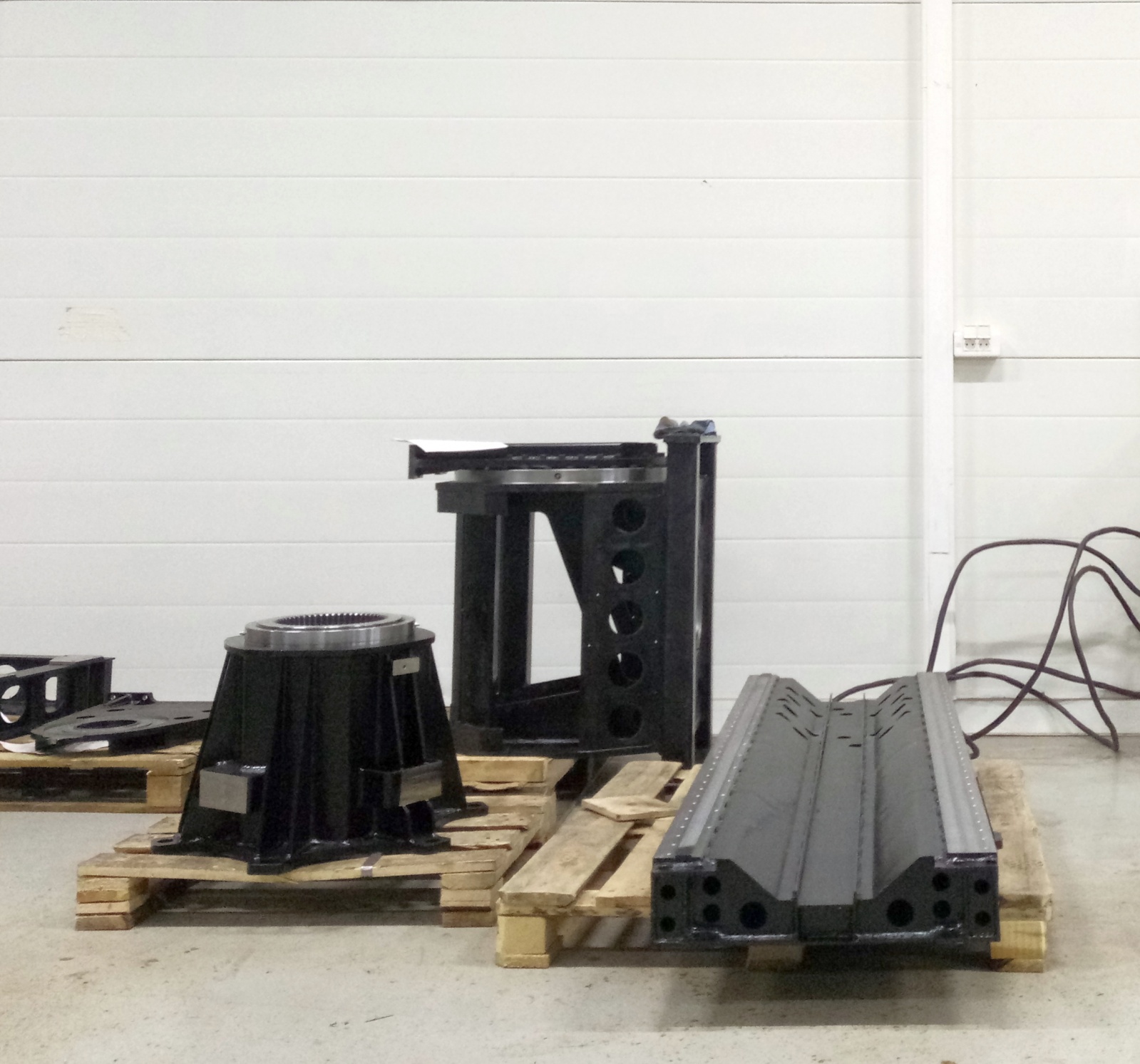

А вот детали, которые только ждут сборки

Фоторепортаж о посещении производственной площадки компании Радиолайн - 15

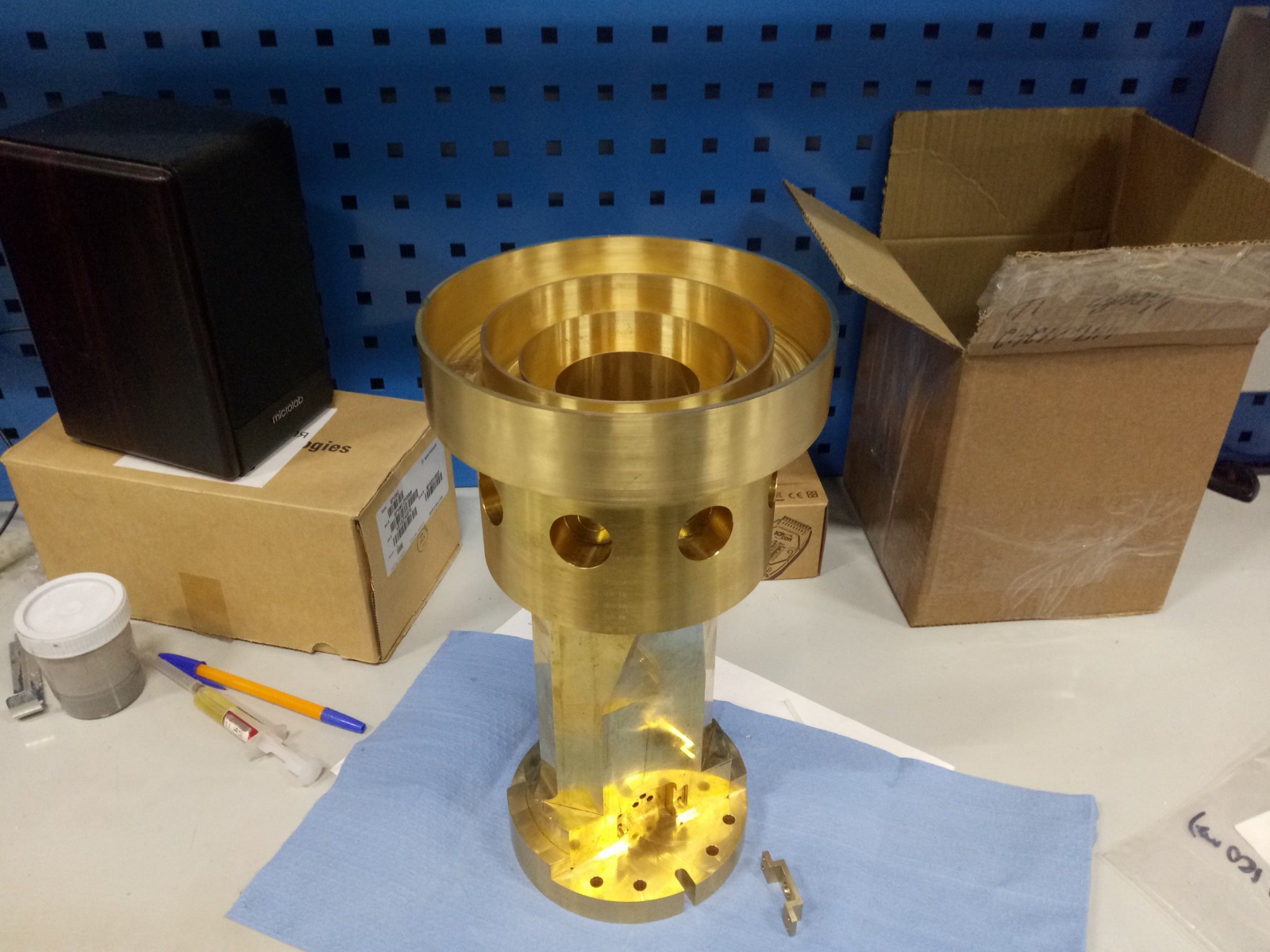

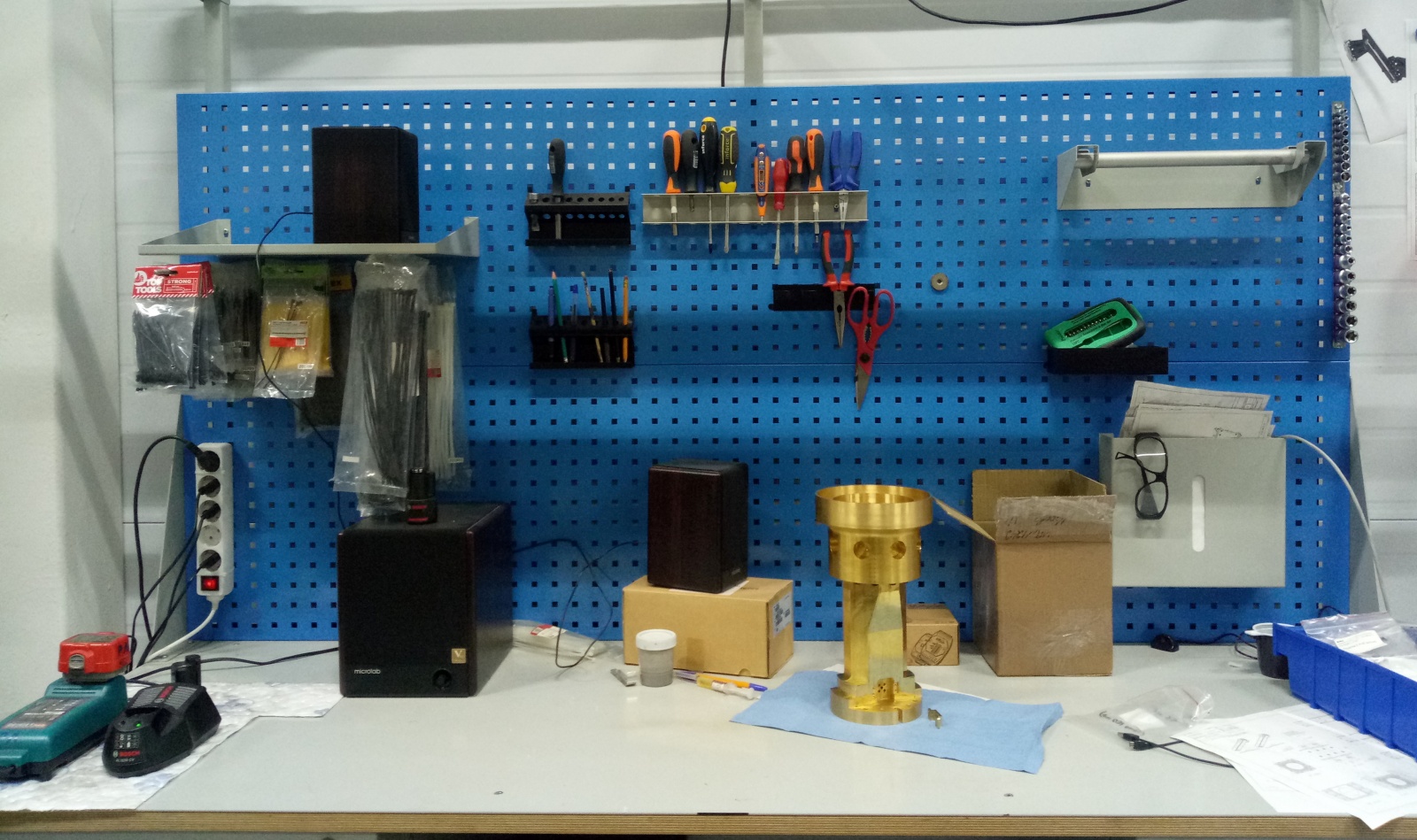

На рабочем столе неподалеку стоит заготовка для зонда (или тестовой антенны)

Фоторепортаж о посещении производственной площадки компании Радиолайн - 16

Вот немного поближе

Фоторепортаж о посещении производственной площадки компании Радиолайн - 17

Мы не смогли понять, что это будет в будущем. Если у вас есть предположения, делитесь в комментариях.

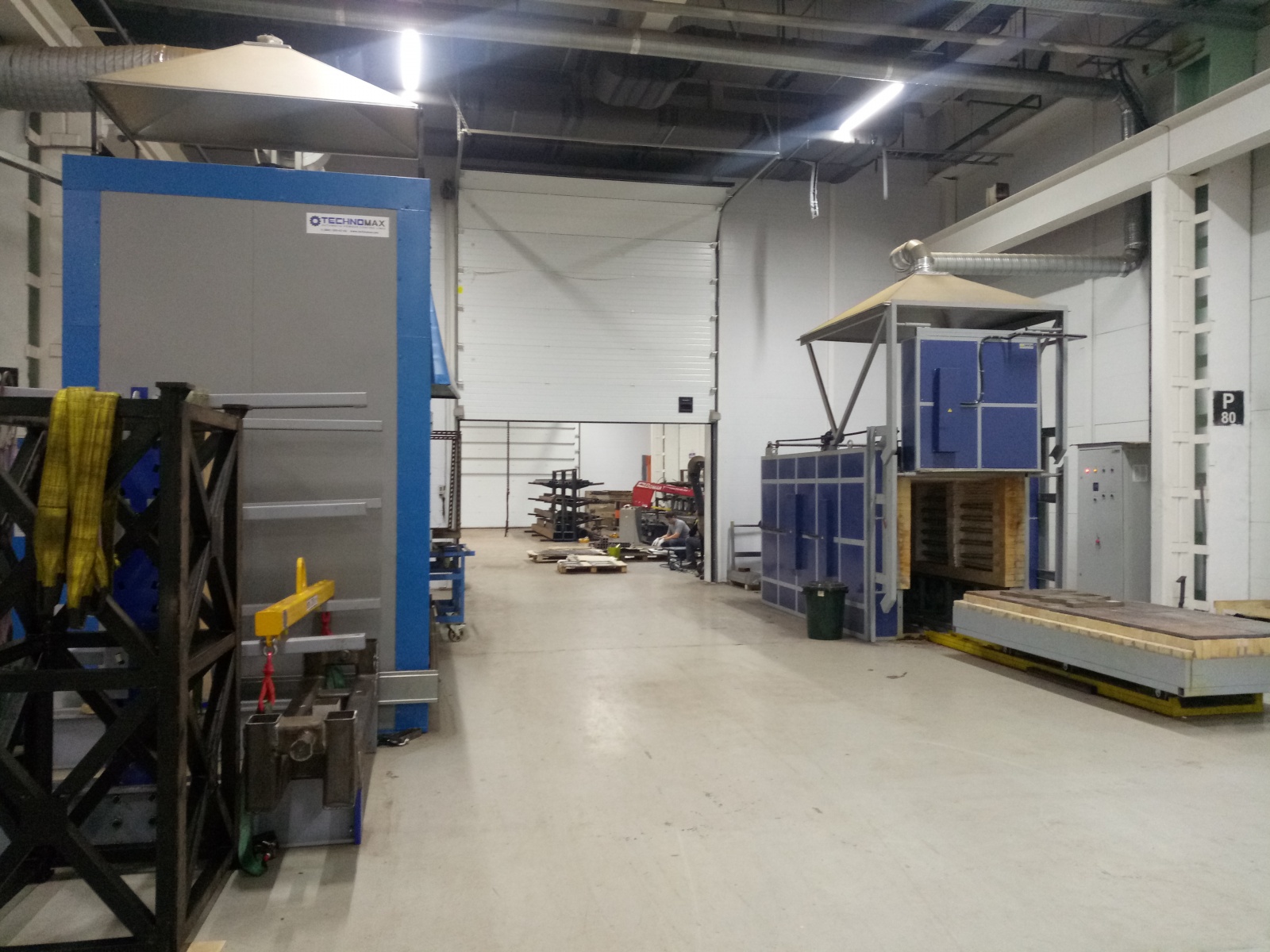

Видно, что есть еще и другие помещения, в одном из которых идет сборка чего-то… интересного

Фоторепортаж о посещении производственной площадки компании Радиолайн - 18

но нас туда не приглашали.

И в завершении — видео работы портального сканера (его фото в самом начале статьи)

Уважаемые читатели, спасибо вам за внимание! Рад, если было интересно.
Как всегда, буду ждать ваши отзывы и комментарии.

P.S. Со всех фото вам улыбается мой коллега — Александр.
