Строим универсальную, машинную USB зарядку (попытка номер раз)

в 5:29, , рубрики: diy или сделай сам, iphone, usb, метки: , ,

Здравствуйте Хабра-господа и Хабра-Дамы!
Думаю некоторым из Вас знакома ситуация:
«Автомобиль, пробка, N-ый час за рулем. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города.»
Далее, я расскажу о том, как имея в меру прямые руки, небольшой набор инструментов и немного денег соорудить универсальную (подходящую для зарядки номинальным током, как Apple, так и всех остальных устройств), автомобильную USB зарядку для Ваших гаджетов.

ОСТОРЖНО: Под катом много фото, немного работы, никакого ЛУТ и нет хеппи энда(пока нет).

Автор, нафига все это?

Некоторое время назад со мной приключилась история описанная в прологе, китайский usb-двойник, абсолютно бессовестно дал разрядиться моему смарту во время навигации, из заявленных 500mA он выдавал около 350 на оба сокета. Надо сказать я был очень зол. Ну да ладно — сам дурак, решил я, и в этот же день, вечером, был заказан на eBay автомобильный зарядник на 2А, который почил в недрах китайско-израильской почты. По счастливой случайности, у меня завалялась платка конвертор DC-DC step down с выходным током до 3-х А и я решил на ее базе собрать себе надежный и универсальный зарядник для автомобиля.

Немного о зарядных устройствах.
Большинство зарядных устройств, которые присутствуют на рынке, я бы поделил на четыре типа:
1. Яблочные — заточенные под Apple-устройства, снабженные небольшой зарядной хитростью.
2. Обычные — ориентированные на большинство гаджетов, которым достаточно закороченных DATA+ и DATA- для потребления номинального тока заряда (тот, что заявлен на зарядном устройстве Вашего гаджета).
3. Бестолковые — у которых DATA+ и DATA- висят в воздухе. В связи с этим, Ваше устройство решает, что это USB-хаб или компьютер и не потребляет более 500 mA, что отрицательно сказывается на скорости заряда или вообще в отсутствии оного под нагрузкой.
4. Хитро%!$&е — так как внутри у них установлен микроконтроллер, который сообщает устройству, что то из разряда того, что небезызвестный герой Киплинга сообщал животным — «Мы с тобой одной крови, ты и я», проверяет оригинальность зарядки. Для всех же остальных устройств они являются ЗУ третьего типа.

Последние два варианта, в силу понятных причин, считаю не интересными и даже вредными, поэтому сосредоточимся на первых двух. Поскольку наша зарядка должна уметь заряжать, как яблочные так и все остальные гаджеты мы используем два выхода USB, один будет ориентирован на Apple — устройства, второй на все остальные. Замечу лишь, что если Вы по ошибке подключите гаджет к не предназначенной для него USB розетке, ничего страшного не произойдет, просто он будет брать те же пресловутые 500mA.
Итак, цель: " Немного поработав руками получить универсальную зарядку для машины."

Что нам понадобится

1.Для начала, разберемся с током заряда, обычно, это 1А для смартфонов и около 2-х Ампер для планшетов (кстати мой Nexus 7, почему то из своей же зарядки не берет более 1.2А). Итого для одновременной зарядки средних планшета и смартфона нам потребуется ток 3А. Значит конвертер DC-DC, что у меня имеется в наличии вполне подойдет. Должен признать, что конвертер на 4А или 5А для данных целей подошел бы лучше, для того что бы тока хватало на 2 планшета, но компактных и недорогих решений так и не нашел, да еще и время поджимало.
Поэтому я использовал то что было:
Входное напряжение: 4-35В.
Выходное напряжение: 1.23-30В (регулируется потенциометром).
Максимальный ток на выходе: 3А.

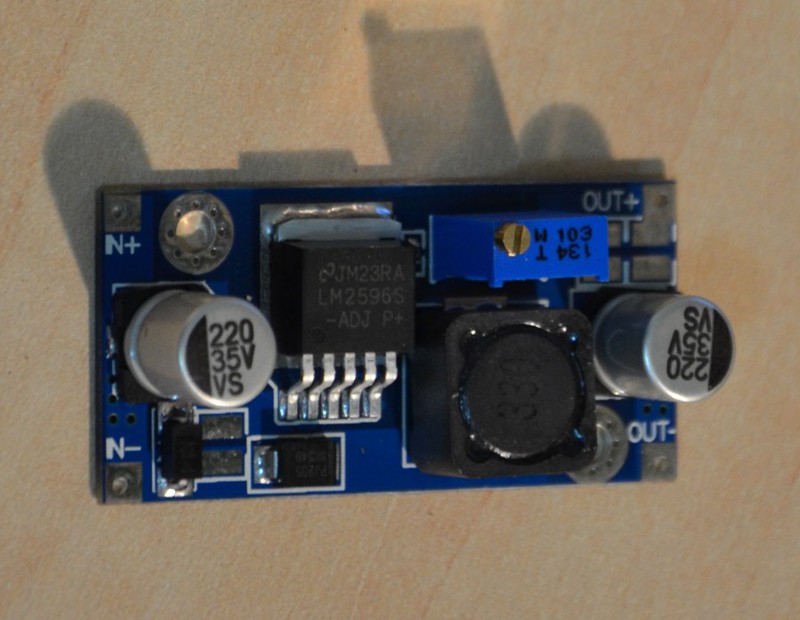

Тип: Step Down Buck converter.

Строим универсальную, машинную USB зарядку (попытка номер раз)

Ebay цена 1,59 USD

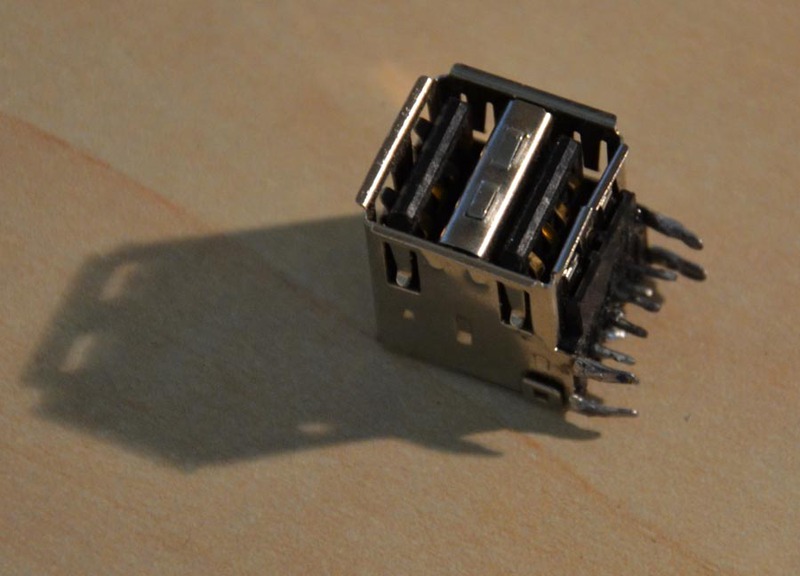

2. USB розетка, я использовал двойную, которую выпаял из старого USB-хаба.

Строим универсальную, машинную USB зарядку (попытка номер раз)

Так же можно использовать обычные сокеты от USB удлинителя.

3. Макетная плата. Для того что бы припаять к чему-нибудь USB розетку и собрать простенькую схему зарядки для Apple.

Строим универсальную, машинную USB зарядку (попытка номер раз)

4. Резисторы или сопротивления, кому как больше нравится и один LED. Всего 5-ть штук, 75 кОм, 43 кОм, 2 номиналом 50 кОм и один на 70Ом. На первых 4-х как раз и строится схема зарядки Apple, на 70 Ом я использовал для ограничения тока на светодиоде.

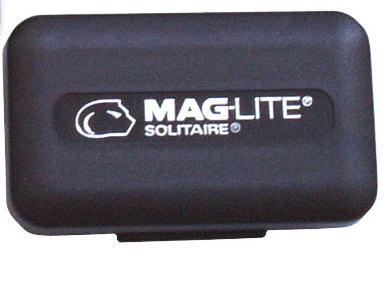

5. Корпус. Я нашел в закромах родины футляр от фонарика Mag-Lite. Вообще, идеально бы подошел футляр от зубной щетки черного цвета, но я такового не нашел.

Строим универсальную, машинную USB зарядку (попытка номер раз)

6. Паяльник, канифоль, припой, кусачки, дрель и час свободного времени.

Собираем зарядку

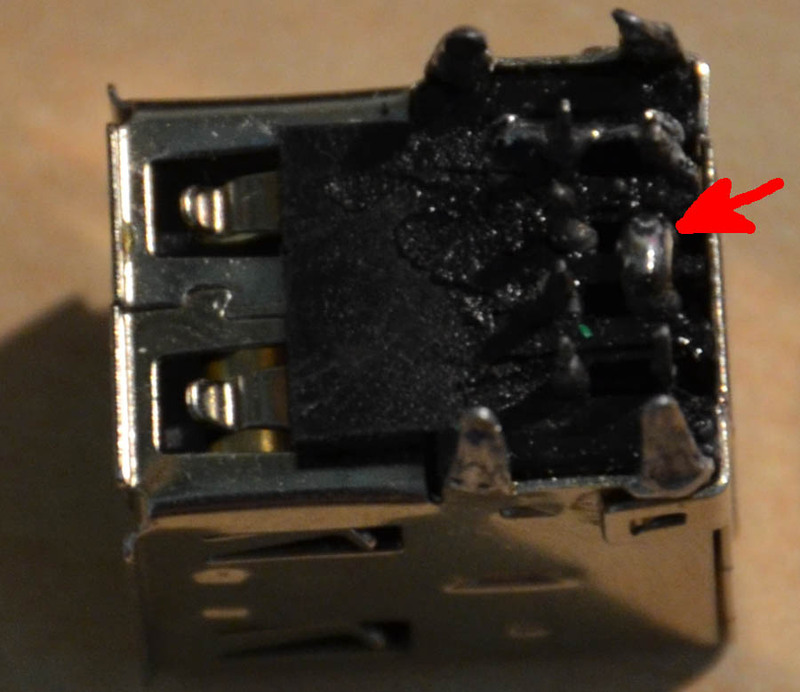

1. Первым делом я закоротил между собой выводы DATA+ и DATA- на одном из сокетов:

Строим универсальную, машинную USB зарядку (попытка номер раз)
*Прошу прощение за резкость, встал рано и телу хотелось спать, а мозгу продолжения эксперимента.

Это как раз и будет наша розетка для не яблочных гаджетов.

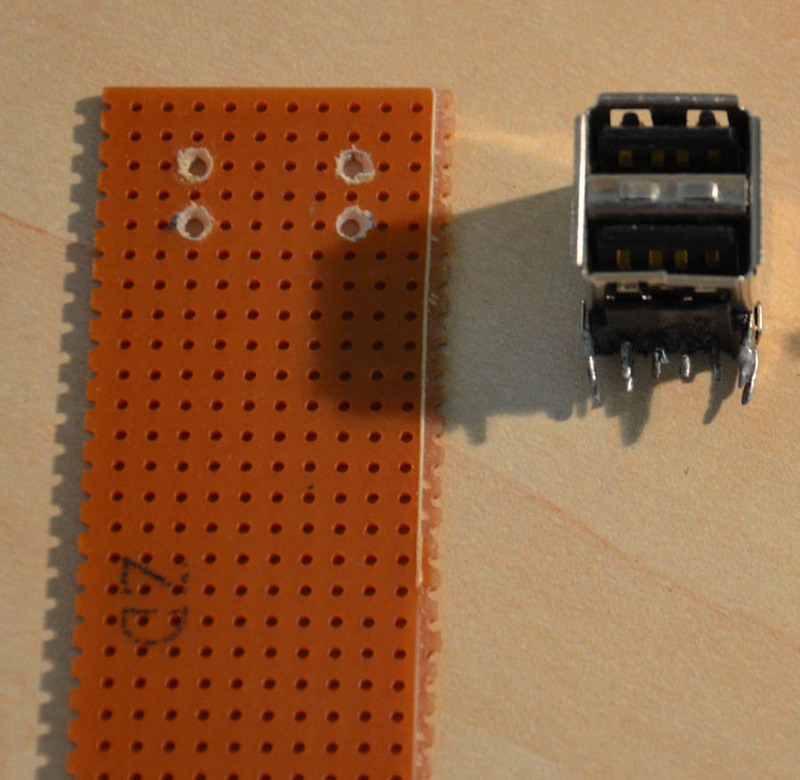

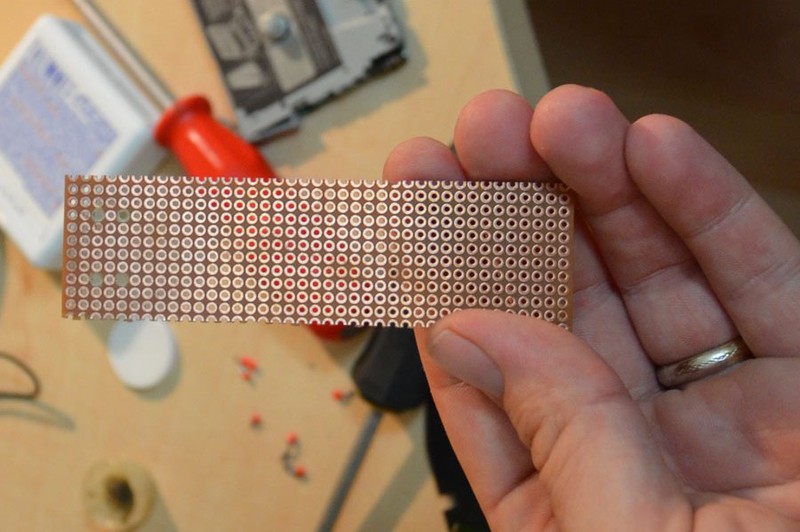

2. Отрезаем нужный нам размер макетной платы и размечаем и сверлим в ней отверстия под крепежные ножки USB розетки, параллельно проверяя, что контактные ножки у нас совпадают с отверстиями в плате.

Строим универсальную, машинную USB зарядку (попытка номер раз)

3. Вставляем сокет, фиксируем и припаиваем к макетной плате. Контакты +5В первой(1) и второй(5) розетки замыкаем между собой, так же поступаем и с контактами GND(4 и 8).

Строим универсальную, машинную USB зарядку (попытка номер раз)
Фото только для пояснения, контакты пропаиваются уже на макетной плате

4. Распаиваем на оставшиеся два контакта DATA+ и DATA- следующую схему:

Строим универсальную, машинную USB зарядку (попытка номер раз)

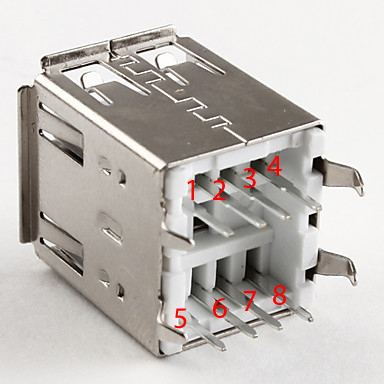

Для соблюдения полярности пользуемся распиновкой USB:

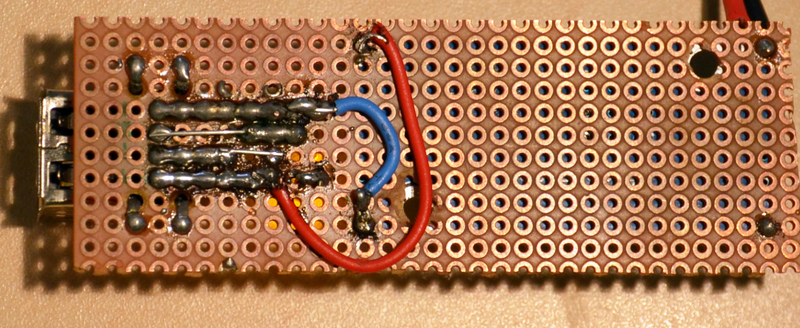

У меня получилось так:

Строим универсальную, машинную USB зарядку (попытка номер раз)

Не забываем подстроить напряжение на выходе, при помощи отвертки и вольтметра задаем 5 — 5.1В.

Так же я решил добавить индикацию к цепи питания USB, паралельно к +5V и GND припаял желтый лед с резистором на 70Ом для ограничения тока.

Убедительная просьба к людям с тонкой душевной организации и прочим любителям прекрасного: «Не смотрите следующую картинку, ибо пайка кривая.»

Я смелый!

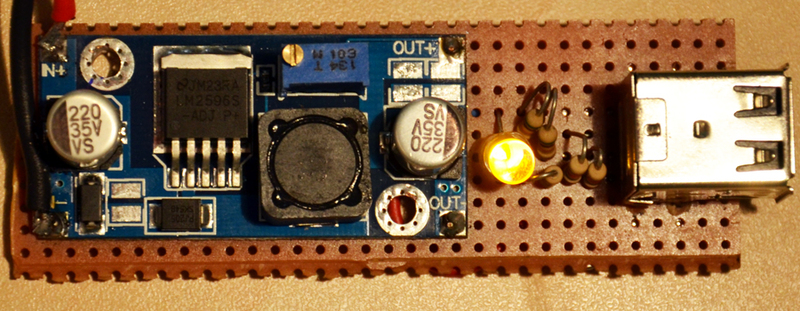

Строим универсальную, машинную USB зарядку (попытка номер раз)

5. Фиксируем плату конвертер на нашей макетной плате. Я это осуществил при помощи ножек от все тех же резисторов, запаяв их в контактные отверстия на плате конвертера и на макетной плате.

Строим универсальную, машинную USB зарядку (попытка номер раз)

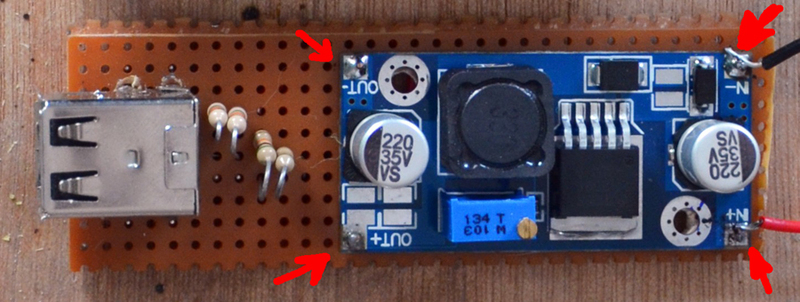

6. Припаиваем выходы конвертера к соответствующим входам на USB-сокете. Соблюдаем полярность!

7. Берем корпус, размечаем и сверлим отверстия под крепление нашей платы, размечаем и вырезаем место под USB розетку и добавляем отверстия для вентиляции напротив микросхемы конвертера.

Строим универсальную, машинную USB зарядку (попытка номер раз)

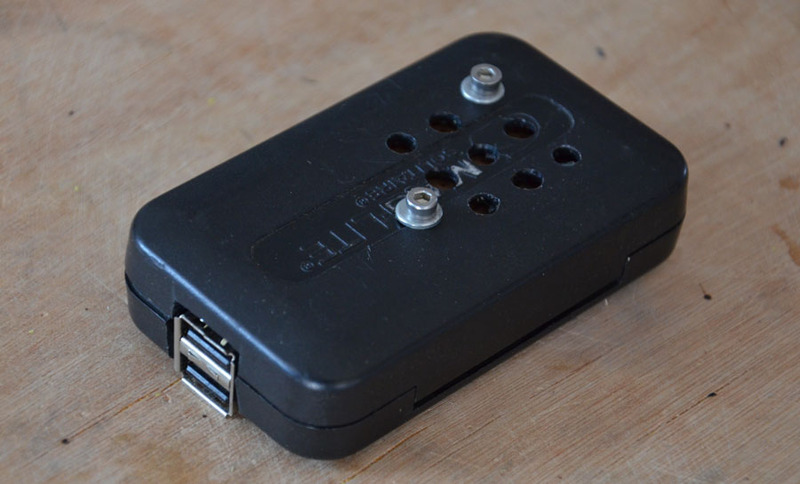

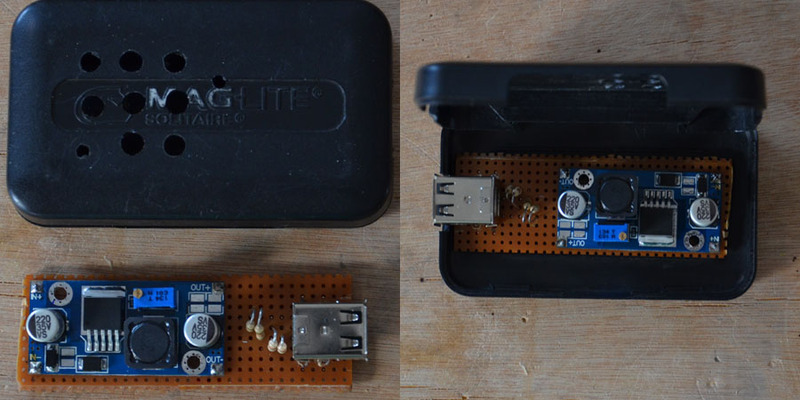

Крепим макетную плату болтами к корпусу и получаем вот такую коробочку:

Строим универсальную, машинную USB зарядку (попытка номер раз)

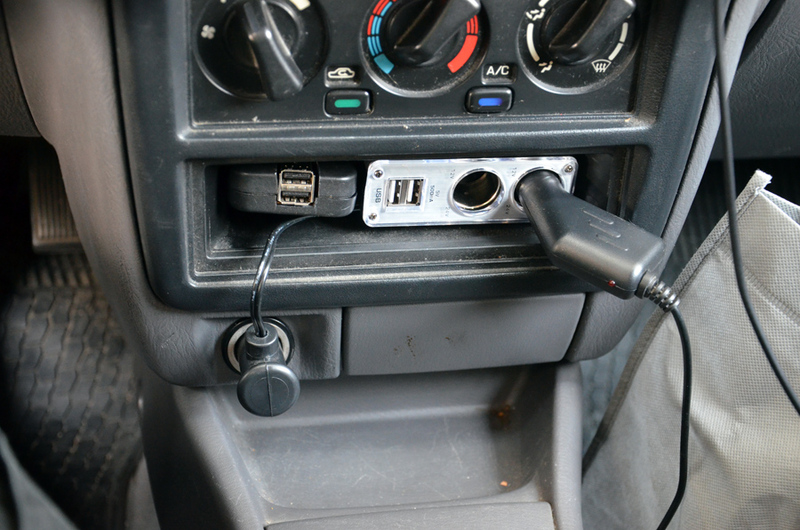

В Машине это выглядит так:

Строим универсальную, машинную USB зарядку (попытка номер раз)

Тесты

Далее, я решил проверить реально ли мои устройства будут считать, что они заряжаются от родной зарядки. А заодно замерить и токи.
Питание обеспечено БП от старого принтера 24В 3.3А.
Ток я замерял перед выходом на USB.

Забегая вперед скажу, все имеющиеся у меня устройства зарядку признали.
К USB розетке номер один (которая предназначена для разных гаджетов ) я подключал:
HTC Sensation, HTC Wildfire S, Nokia E72, Nexus 7, Samsung Galaxy ACE2.
Для Sensation и Nexus 7 я проверил время зарядки, начинал с 1% и заряжал до 100%.
Смартфон зарядился за 1 час 43 минуты (батарейка Anker на 1900 mAh), должен заметить, что от стандартной зарядки он заряжается около 2-х часов.
Планшет же зарядился за 3 часа 33 минуты, что на пол часа дольше чем зарядка от сети (Одновременно заряжал только одно устройство).

Строим универсальную, машинную USB зарядку (попытка номер раз)
Чтобы оба Android устройства брали из зарядки максимум, мне пришлось спаять небольшой переходничок(который подключал к apple USB), к нему подключен HTC Sensation.

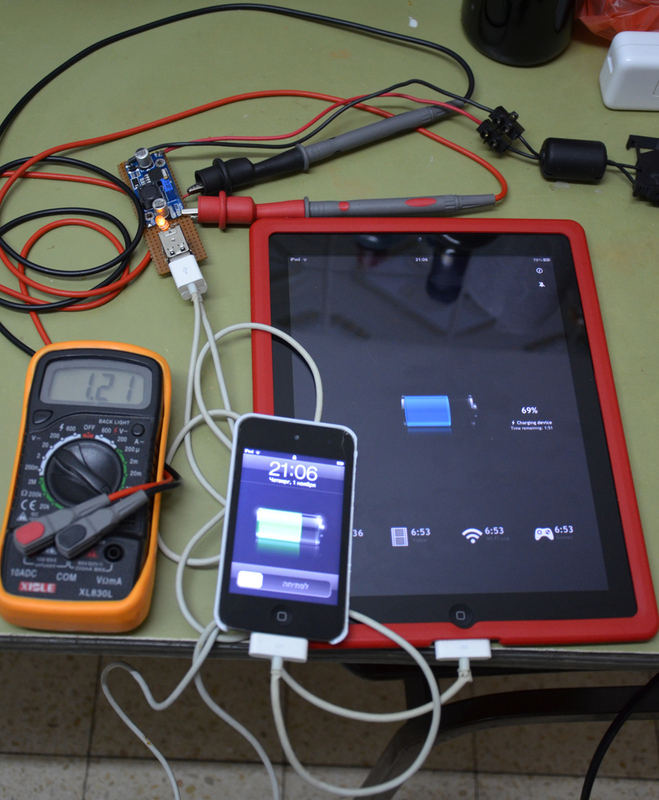

К USB розетке номер два я подключал: Ipod Nano, Ipod Touch 4G, Iphone 4S, Ipad 2. Поскольку Nano заряжать такой штукой смешно — он у меня максимум 200 mA брал, проверял Touch 4g и IPad. Ipod заряжался 1 час 17 минут с нуля и до 100%(правда вместе с IPAD 2). Ipad 2 заряжался 4 часа и 46 минут (один).

Строим универсальную, машинную USB зарядку (попытка номер раз)

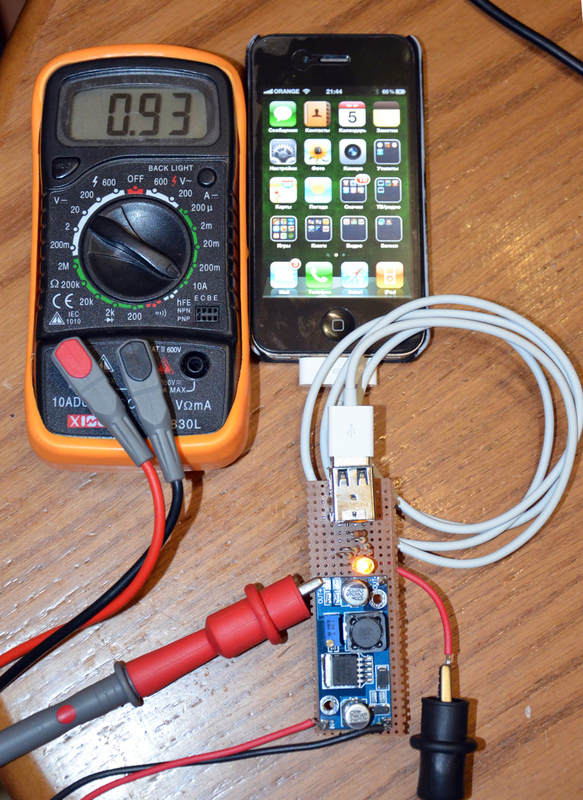

Как Вы видите Iphone 4S с удовольствием потребляет свой номинальный ток.

Строим универсальную, машинную USB зарядку (попытка номер раз)

Кстати, Ipad 2 меня удивил, он абсолютно не чурался схемы с закороченными дата контактами и потреблял абсолютно те же токи, что и от предназначенного для него сокета.

Процесс зарядки и выводы

Для начала напомню, что все устройства в которых используют литиевые аккумуляторы имеют в наличии контроллер заряда. Работает он по следующей схеме:

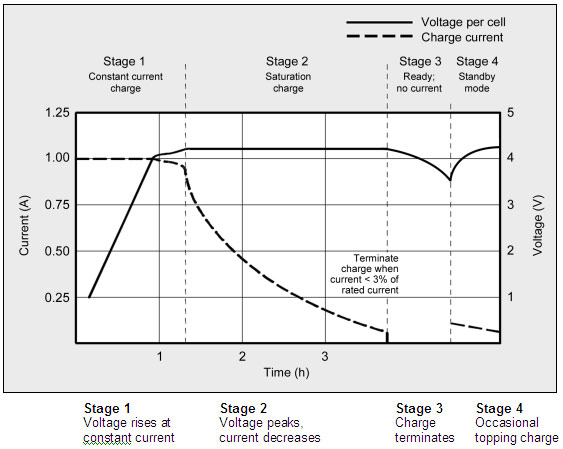

Строим универсальную, машинную USB зарядку (попытка номер раз)

График усреднен и может варьироваться для разных устройств .

Как видно из графика, в начале зарядного цикла контроллер позволяет заряжать максимально допустимым током для Вашего устройства и постепенно снижает ток. Уровень заряда определяется по напряжению, так же контроллеры мониторят температуру и отключают зарядку при высоких значениях последней. Контроллеры заряда могут находится в самом устройстве, в аккумуляторе или в зарядном устройстве (очень редко).
Подробней о зарядке литиевых элементов можно почитать здесь.

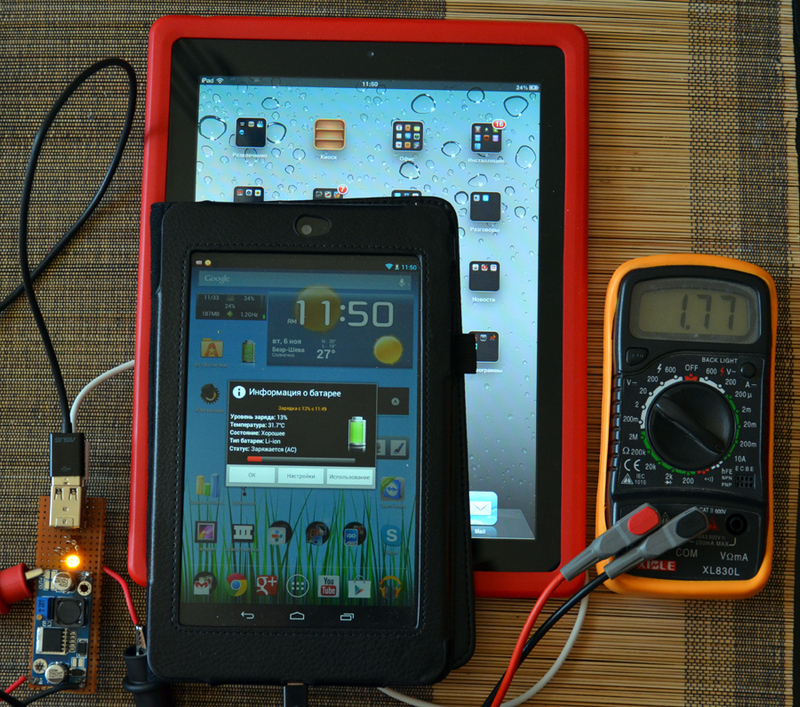

Собственно тут мы и подошли к моменту почему этот топик называется: «Попыткой номер раз». Дело в том, что максимум, что у меня получилось выжать из зарядки это: 1.77А

Строим универсальную, машинную USB зарядку (попытка номер раз)

Ну а причина, на мой взгляд, не оптимально подобранная катушка индуктивности, которая в свою очередь не дает Buck — конвертору выдать свой максимальный ток. Думал ее заменить, но инструмента для пайки SMD у меня нет и в ближайшее время не предвидится. Это не ошибка проектировщиков платы с ebay, это просто особенность данной схемы так как она ориентированна на различные входящие и исходящие напряжения. При подобных условиях просто невозможно выдавать максимальный ток на всем диапазоне напряжений.

В итоге, я получил устройство, которое способно заряжать два смартфона одновременно или один планшет в автомобиле за вменяемое время.

В связи с вышесказанным было решено оставить эту зарядку как есть и собрать новую, полностью своими руками, на базе более мощного конвертора LM2678,
который в перспективе, сможет «накормить» два планшета и смартфон одновременно (5А на выходе). Но об этом уже в следующий раз!

P.S.:
1. Текст может содержать пунктуационные, грамматические и смысловые ошибки, об оных прошу сообщать в личку.
2. Мысли, идеи, технические поправки и ЦУ от более опытных товарищей — напротив приветствуются в комментариях.
3. Прошу прощения за возможные технические неточности, т.к. электроникой и схемотехникой до недавнего времени я не занимался.
Спасибо за внимание, Всем удачи и неиссякаемого оптимизма!

Автор: optemist
