Привет, любознательные! В Уфе мы побывали на высоченной башне связи, которая, как выяснилось, связана в одну большую сеть с соседними башенками. Все эти сооружения рано или поздно берут своё начало у коммутатора — сердца любого оператора, без которого абонентики смогут разговаривать разве что вживую. Объекты подобной значимости охраняются соответственно, тем не менее, посмотрев заранее пару фильмов про шпионов, я научился подделывать отпечатки пальцев, проходить сквозь лазеры и так далее. Небольшой фотоотчёт с посещения объекта.

В гостях у коммутатора

Помещение носит название «Автозал», их в Казанском офисе компании сразу два.

В гостях у коммутатора

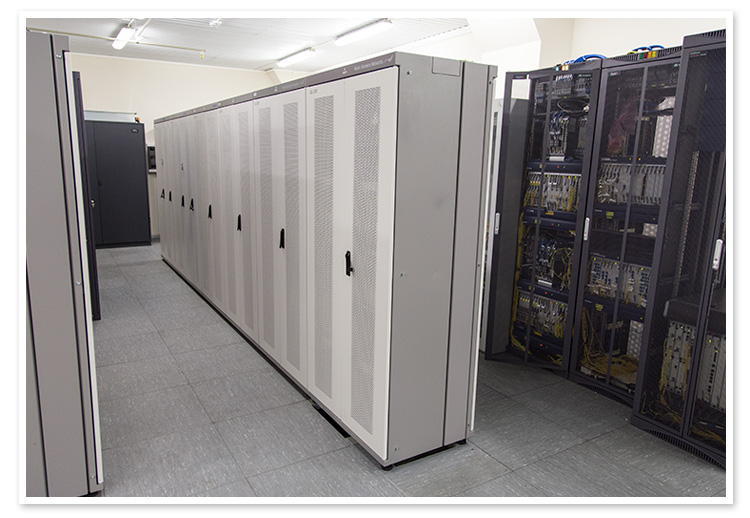

Внутренние площади автозала мало чем отличается от обычных дата-центров (я был в парочке, есть с чем сравнить):

В гостях у коммутатора

В помещении свежо как в морозное зимнее утро, довольно шумно — за счёт работы многочисленных кулеров. Охлаждение в основном воздушное, поэтому под фальшполом особо ничего интересного не протекает. В целом всё чистенько и аккуратненько :)

В гостях у коммутатора

Остановимся более подробно на некоторых железяках. Извините, если где-то ошибся в подписях — всего сразу не запомнить.

Стойки кросса (блоки, соединённые путём специального зажима проводов):

В гостях у коммутатора

Вид стойки кросса изнутри:

В гостях у коммутатора

Коммутатор 3G (MSS):

В гостях у коммутатора
В гостях у коммутатора

Коммутатор собственной персоной, вид сзади. Соединяет абонентов, следит за положением абонентов в сети:

В гостях у коммутатора

Коммутатор фиксированной связи. Данное оборудование позволяет производить соединение абонентов по фиксированным линиям связи (в Татарстане данный сервис предоставляется только корпоративным клиентам):

В гостях у коммутатора

Фасад шкафа коммутатора:

В гостях у коммутатора

Контроллеры базовых станций 2G — управляют базовыми станциями, задают радио параметры, собирают статистическую информацию:

В гостях у коммутатора

Контроллер RNC (3G) — осуществляет управление пакетным трафиком, радио-параметрами:

В гостях у коммутатора

Общий план с изображением контроллера RNC (Radio Network Controller) 3G:

В гостях у коммутатора

BSC (The Base Station Controller, 2G), транскодер TRAU (оборудование для компрессии и декомпрессии данных, располагается между контроллерами BSC и MSS) и кабель-рост (лоток для хранения кабелей)

В гостях у коммутатора

Вид открытых стоек BSC и транскодера TRAU:

В гостях у коммутатора

Крупным планом:

В гостях у коммутатора

RBT (Ring Back Tone) – оборудование, обеспечивающие функционирование сервиса «Замени гудок»:

В гостях у коммутатора

Оборудованная стойка с базовой станцией 3G, радио релейной линией. Радио релейная линия используется там, где невозможно дойти до базовой станции при помощи ВОЛС:

В гостях у коммутатора

Массив накопителей сервера для кэширования передаваемой абонентами информации:

В гостях у коммутатора

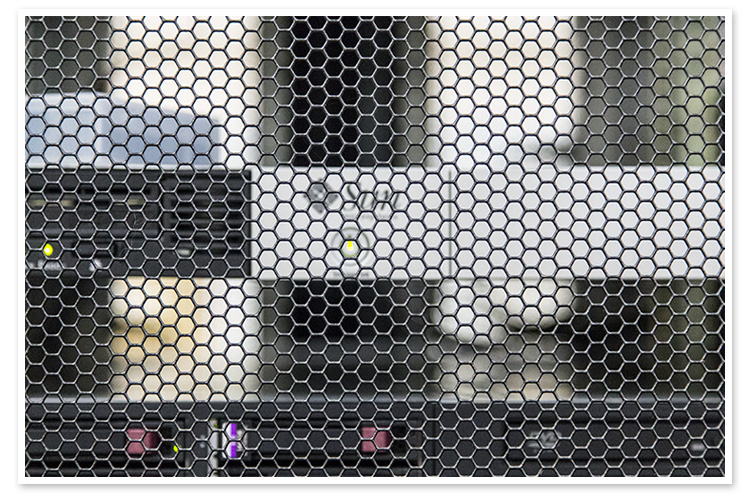

Фасад телекоммуникационного шкафа с отверстиями для вентиляции:

В гостях у коммутатора

Тестовая базовая станция — на ней «на ходу» можно оттестировать что-либо на предмет работоспособности:

В гостях у коммутатора

Индикатор газопожаротушения. В случае пожара помещение заполняется смешным газом, который вытесняет кислород:

В гостях у коммутатора

Система пожаротушения похожа на ту, что используется в дата-центре «Оверсан-Меркурий», про который я однажды уже рассказывал. Баллоны, входящие в состав системы газового пожаротушения:

В гостях у коммутатора

На этом всё. Нечто подобное я позже увидел в дата-центре казанского бизнес-центра «IT-Парк» — там железяк побольше, но снимать их мне уже не разрешили. Вот пара фотографий от более везучего человека.
