DELL POWER EDGE VRTX

в 11:41, , рубрики: dell, poweredge, vrtx, ит-инфраструктура, Серверная оптимизация

Сервер PowerEdge VRTX — это платформа, с форм-фактором Tower, обеспечивающая хранение данных при помощи 25 накопителей малого форм-фактора (SFF) или 12 накопителей крупного форм-фактора (LFF), а также поддерживающей до четырех серверных узлов с двумя SFF-накопителями в каждом. Вне зависимости от типа узла, Dell PowerEdge M620 или M520s, сервер поддерживает до 64 процессорных ядер (128 логических ядер). M620 демонстрирует максимальную производительность с процессором Intel E5-2680 при 2, 7ГГц, в то время как максимальная производительность M520 с процессором Intel E5-2470 составляет 2,3ГГц. Серверный узел M620 оснащен 24 разъемами для модулей памяти DIMM с поддержкой до 32 ГБ оперативной памяти для каждого, что в общей сложности на четырех серверных узлах составляет 3072 ГБ оперативной памяти. Серверный узел M520 оснащен 12 разъемами для модулей памяти DIMM с поддержкой до 32 ГБ оперативной памяти для каждого разъема. Сервер VRTX с форм-фактором 5U имеет возможность монтажа в стойку, но изначально был разработан для организаций, требующих бесперебойной работы единой системы для простоты управления и уменьшения опорной поверхности аппаратных средств и затрат на информационные технологии. Сервер VRTX является идеальным решением для предприятий малого и среднего бизнеса, а также удаленных офисов и филиалов, избегающих выделять место или средства под обычный стоечный сервер и приветствующих объединение IT-оборудования в единый корпус.

DELL POWER EDGE VRTX

Разъемы PCIe обеспечивают функциональность системы, уникальной чертой Dell PowerEdge VRTX является наличие восьми разъемов PCIe, которые могут присваиваться вычислительным узлам при помощи интерфейса управления для большей гибкости и функциональности. Сервер оснащен тремя разъемами максимальной высоты и максимальной длины с поддержкой платы двойной ширины (225Вт), а также 5 разъемами половинной высоты и половинной длины (75Вт). Данный уровень соединений гарантирует возможность использования существующей в организации IT-инфраструктуры и/или обновить для установки InfiniBand, Ethernet, PCIe SSD или подобных PCIe-устройств. Кроме того, сервер VRTX использует на 86% меньше кабелей для резервных источников питания и внешних подключений, чем четыре отдельных сервера, два внешних сетевых коммутатора и два устройства внешней памяти. Этот факт позволит сэкономить время системных администраторов на организацию и управление кабелями.

С 8 PCIe-разъемами, до 25 SFF-накопителей, бесперебойной работой системной памяти и вычислительной мощностью серверов Dell PowerEdge M620 и M520, предприятия могут избежать затрат на покупку и интеграцию стоечного сервера. В рассматриваемой конфигурации сервер M620 оснащен 64 ГБ оперативной памяти DDR3, а также двумя шестиядерными процессорами Intel Xeon E5-2640. Он отличается доступностью, приемлемой ценой, а также простотой управления в малом и среднем бизнесе и т.п.

Технические характеристики Dell PowerEdge VRTX

Хранение
— До 12 2,5-дюймовых накопителей NLSAS, SAS, или SAS SSD
— До 25 2,5-дюймовых накопителей NLSAS, SAS, или SAS SSD
Встроенный сетевой адаптер
— Внутренний коммутационный модуль 1GbE с 16 внутренними портами 1GbE и 8 внешними портами
— Сквозной модуль Ethernet с 8 внешними портами (опционально)
RAID-контроллеры: совместно используемый контроллер PERC
Резервные источники питания:
— 100/220В с автоматическим распознаванием
— Поддержка резервного источника питания 2+2 (резервирование переменного тока), и режимов 3+1, 2+1, 1+1 (резервирование источников питания)
Охлаждение: 6 заменяемых в «горячем» режиме резервных модуля вентиляторов и 4 модуля воздухообдува
Варианты серверных узлов: серверы Dell PowerEdge M620 и M520
Конфигурация Tower
— Габариты 19.1 дюймов (48.4cм) с ножкой x 12.2 дюймов (31.0cм) с ножкой x 28.7 дюймов (73.0cм)
— Вес (пустого сервера) 69.7 фунтов (31.7кг); Вес (максимальный): 164.9 фунтов (74.8 кг)
Стоечная конфигурация (5U)
— Габариты: 8.6 дюймов (21.9cм) x 19 дюймов (48.2cм) x 28.7 дюймов (73.0cм)
— Вес (пустого сервера): 54.5 фунтов (24.7 кг); Вес (максимальный): 151.5 фунтов (68.7 кг)
— Направляющие: скользящие направляющие для монтажа в стойку с 4 опорами с квадратными или круглыми отверстиями с резьбой.

Видеообзор VRTX

Аппаратные средства

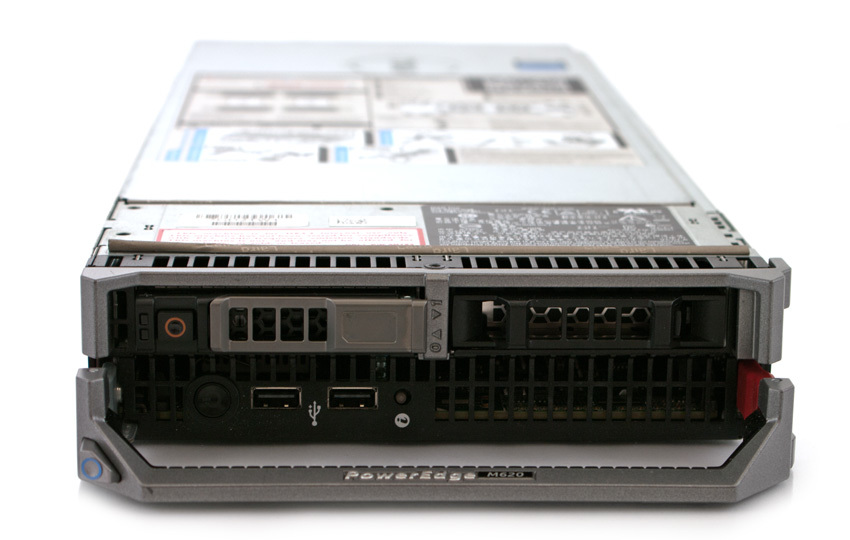

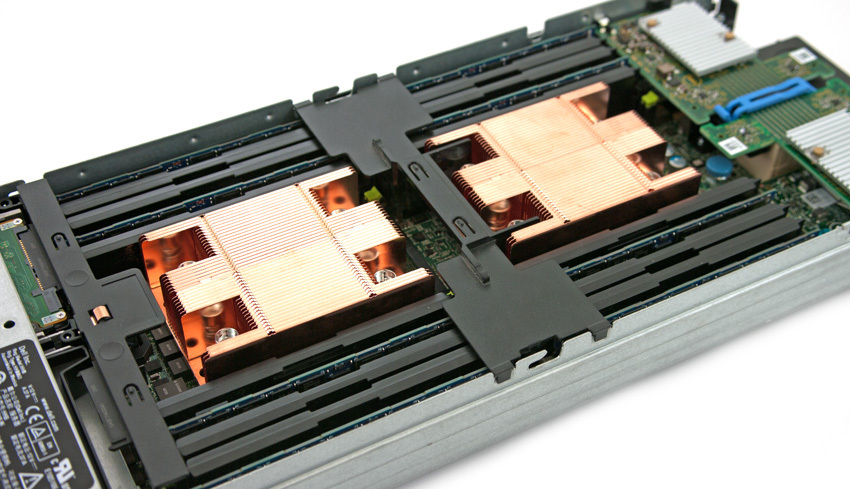

Север Dell PowerEdge VRTX, доставленный в лабораторию StorageReview обладает огромной производительностью. Каждый из четырех серверных узлов PowerEdge M620, составляющих основу VRTX, оснащен 24 разъемами для модулей памяти DIMM; рассматриваемая конфигурация сервера обладает 64 ГБ оперативной памяти, состоящей из 8 модулей по 8 ГБ. Каждый серверный узел M620 также поддерживает семейство процессоров Intel E5-2600 (M620) Sandy Bridge, в которой на момент обзора лучшей моделью был 8-ядерный процессор E5-2680 2,7Ггц.

DELL POWER EDGE VRTX

Серверный узел M520 оснащен 4-ядерным процессором E5-2403 1,8 Ггц. В рассматриваемую конфигурацию сервера входит двойной процессор E5-2640 2,5 Ггц. Возможности хранения на уровне серверных узлов ограничены двумя 2,5-дюймовыми накопителями SAS/SATA типа RAID или JBOD в зависимости от требований. Что касается аппаратных средств, то M620 поддерживает те же высокоэффективные процессоры, что и пользующийся спросом сервер PowerEdge R720, а также обладает такими же параметрами оперативной памяти, но при меньшей опорной поверхности и меньшим количеством вариантов PCIe и хранения.

DELL POWER EDGE VRTX

Уникальность Dell PowerEdge VRTX заключается в том, что четыре серверных узла помещены в форм-фактор Desktop с локально доступной областью памяти с 25 накопителями, загружаемой в дополнение к жестким дисками или твердотельным накопителям. Это позволяет пользователям выделять части памяти в отдельные RAID-пулы и присваивать их определенным серверным узлам, как если бы они были локально привязаны в обычной конфигурации сервера 1U или 2U. То же относится и к PCIe-накопителям, которые могут быть присвоены определенным серверным узлам (до 4 на узел) для достижения того же расширения аппаратных средств, которое доступно в сервере обычного размера. Все это, конечно, при меньшей площади опоры, что облегчает управление, не требует стойки, а также переключения аппаратных средств.

Контроль и управление

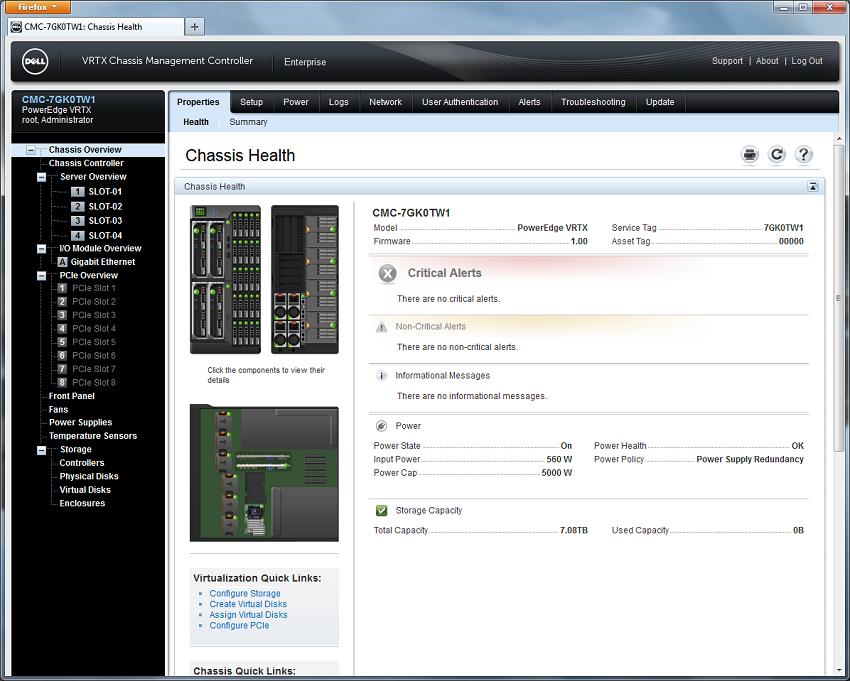

Сервер Dell PowerEdge VRTX прост в управлении и совместим с другими платформами Dell Enterprise. Шасси сервера VRTX оснащено собственным контроллером управления, который регулирует основные настройки, такие как режим охлаждения шасси, электропитание, распределение памяти, составление схемы внутренних PCIe-разъемов, а также настройки сетевого коммутатора с 8 портами 1GbE, расположенного на плате. Все это объединено графическим интерфейсом пользователя, соответствующего формату и структуре модуля удаленного управления серверами iDRAC для отдельных серверов, который также включен в каждый серверный узел. Данный уровень интеграции делает управление сервером доступным как для новичков, так и для опытных системных администраторов, что позволяет быстро ввести в сервер в работу без посторонней помощи.

DELL POWER EDGE VRTX

Рассматриваемая модель сервера оснащена 9 твердотельными накопителями и 16 жесткими дисками, соединенными при помощи совместно используемого внутреннего контроллера PERC8. При запуске сервер VRTX поддерживает только VMware и Windows прежде всего из-за многопользовательской поддержки накопителей, необходимой каждому серверному узлу для подсоединения к логическому номеру устройства (LUN) памяти. Если не принимать во внимание локально прикрепленное запоминающее устройство, то каждый узел PowerEdge M620 технически может поддерживать стандартный диапазон операционных систем, однако тогда будет упущен главный элемент шасси VRTX.

DELL POWER EDGE VRTX

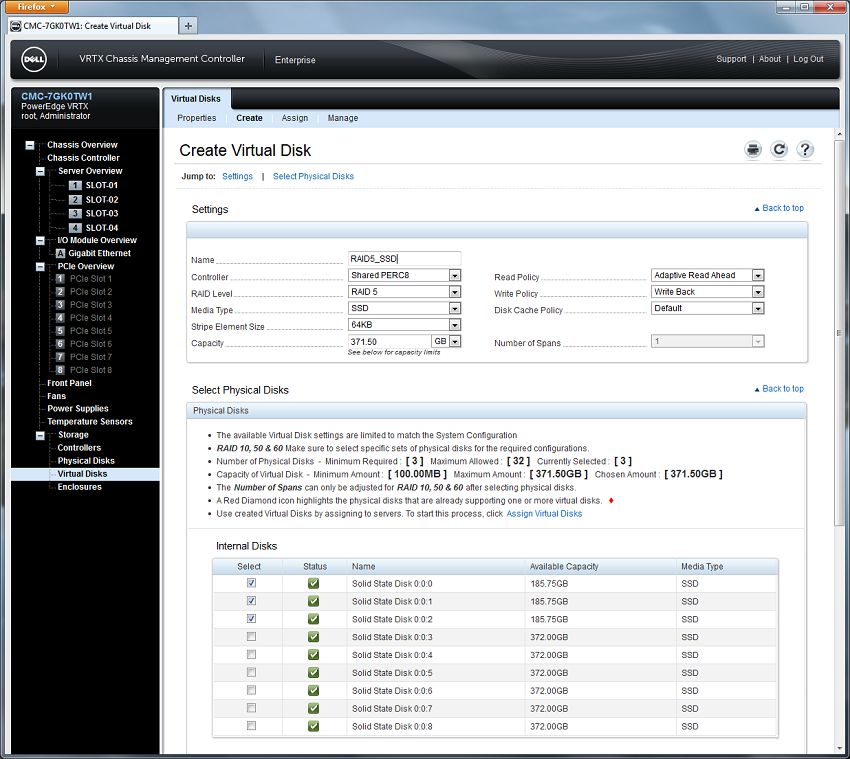

Процесс распределения памяти при помощи контроллера управления шасси Chassis Management Controller (CMC) крайне прост, необходимо только выбрать тип накопителя на виртуальном диске, тип RAID-массива и соответствующие параметры, а затем отдельные накопители. Ниже мы выбрали три твердотельных накопителя 200 ГБ SAS SSD для наполнения массива RAID5 для прикрепления к одному серверному узлу.

DELL POWER EDGE VRTX

Мы также снабдили один виртуальный диск шестью твердотельными накопителями 400 ГБ SAS SSD в массиве RAID10 и один виртуальный диск 16 жесткими дисками 300 ГБ SAS HDD в массиве RAID50. В данной конфигурации возможен доступ к обоим SSD-массивам, а также к крупному RAID50 HDD-массиву. Общее время распределения памяти занимает около 4 минут. После создания памяти можно присвоить ее к серверным узлам внутри шасси, выделяя ее для одного узла или позволяя быть совместно используемым несколькими серверами для кластерной среды.

Разработка и изготовление

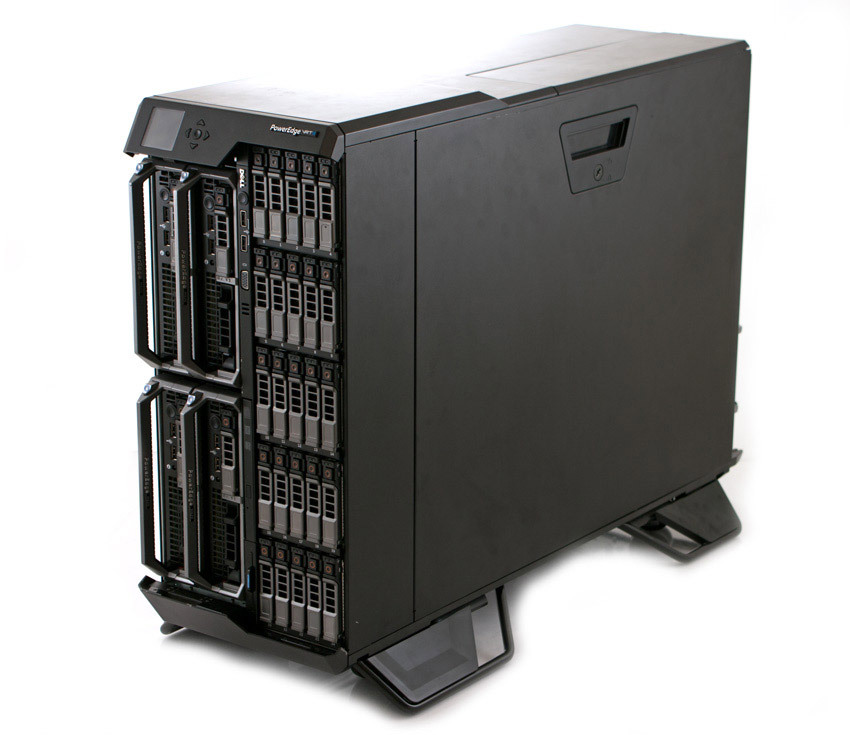

Dell PowerEdge VRTX действительно является чудом инженерной мысли. Устройство можно монтировать в стойку высотой 5U или заказать в корпусе Tower. Корпус Tower достаточно компактен, учитывая входящие в него аппаратные средства и бесперебойную работу. При 165 фунтах он обладает невероятной плотностью и весом взрослого человека. Дополнительные колесики делают перемещение сервера удобным.

DELL POWER EDGE VRTX

Большая часть корпуса изготовлена из цельного металла черного цвета, верхние панели и часть решетки изготовлены из черного пластика. Передняя панель корпуса оснащена закрывающейся решеткой с ключами для предотвращения несанкционированного доступа. В набор также входит запасной ключ. Кроме того, передняя панель корпуса оснащена маленьким цветным жидкокристаллическим дисплеем, а также клавиатурой для быстрой настройки и управления. Также присутствует модуль KVM, который можно присвоить узлу, использующему клавиатуру. Это позволяет пользователям привязывать установленные с внешней стороны USB и VGA-порты к дисплею, клавиатуре и мышке для управления отдельными серверными узлами в шасси. Установленный с внешней стороны накопитель на оптических дисках может быть привязан к любому серверному узлу для помощи при установке программного обеспечения.

DELL POWER EDGE VRTX

Что касается аппаратных средств, в рассматриваемой модели представлены 25 накопителей малого форм-фактора в пять столбцов и пять рядов, которые могут быть легко изъяты для обслуживания. Вместо этого есть возможность использовать 12 накопителей крупного форм-фактора. Слева расположены 4 серверных узла, в каждом из которых 2 2,5-дюймовых резервных места для HDD/SSD-устройств, которые обслуживаются аналогичным образом. Для изъятия целого узла пользователю необходимо нажать синюю кнопку и вытащить узел. Серверными узлами могут быть как модель Dell PowerEdge M620, так и M520 (в рассматриваемом сервере присутствует M620).

Если левая сторона корпуса невыразительна, то на правой находится блокируемая ручка, предоставляющая доступ к PCIe-разъемам, обеспечивая упрощенное обслуживание и обновление. На задней панели расположены резервные источники питания и вентиляторы, а также есть возможность подключения для управления. Слева направо в корпусе расположены четыре резервных источника питания с поддержкой нескольких режимов: 2+2 (резервирование переменного тока), 3+1, 2+1, и 1+1 (резервирование электропитания). Кроме того там же находятся четыре вентилятора в сетчатых барабанах, работающие с шестью внутренними заменяемыми в «горячем» режиме вентиляторами для низкого уровня шума и мощного воздушного потока для охлаждения.
Помимо этого, рядом располагаются порты Ethernet и серийные порты, необходимые для интерфейса управления, а также восемь внешних портов 1GbE, находящихся вблизи источников питания, для связности узлов в сети.

Охлаждение

Сервер PowerEdge VRTX оснащен уникальной системой охлаждения с вентиляторами в сетчатых барабанах вместо обычных маленьких вентиляторов. Размер данных вентиляторов немного больше, однако они позволяют нагнетать огромные потоки воздуха при незначительном шуме (аналогично системе климат-контроля) для наилучшего соответствия рабочей среде. Поскольку компания Dell позиционирует свое изобретение, как сервер/платформа хранения для чего угодно, серверу необходимо обладать способностью нахождения под рабочим местом без привлечения внимания. Другое преимущество вентиляторов заключается в том, что при необходимости они могут работать с большими объемами воздуха, что дает серверу VRTX неограниченные возможности на открытом воздухе. С учетом хранения, сетевых соединений и вычислительных операций в одном небольшом корпусе, сервер VRTX приспособлен к работе в отсутствии систем охлаждения климат-контроля.
Вентиляторы в сетчатых барабанах легко снимаются для обслуживания или замены обычным пользователем. Они находятся на задней панели корпуса, и после нажатия и разблокировки кнопки можно выдвинуть любой из четырех вентиляторов. Важной особенностью является, то, что при изъятом вентиляторе в пространстве за ними закрывается дверца для поддержания необходимого давления для вентиляции. В среде с высокой или средней нагрузкой это означает наличие потока холодного воздуха, проходящего сквозь устройства памяти и серверные узлы, не требующее устранения отверстия для вентилятора.

Режимы электропитания и эффективность

Сервер Dell PowerEdge VRTX оснащен богатым ассортиментов опций и параметров электропитания, включая планирование электропитания и до четырех центральных процессоров, способных выравнивать нагрузку между собой для максимальной продолжительности работы. Со встроенным счетчиком энергопотребления и теплометром пользователи могут задать необходимые настройки и убедиться, что шасси не потребляет энергии больше заданного ограничения и не вырабатывает тепла больше, чем может рассеяться в окружающей среде. В рассматриваемой конфигурации с четырьмя центральными процессорами по 1050 Вт каждый, планирование энергии на 100% допустило максимальную мощность 5000 Вт или примерно 17 000 британских тепловых единиц. Планирование резервирования в конфигурации балансировки нагрузки, распределяющей нагрузку между тремя процессорами (один запасной), оставило в резерве чуть менее 2400 Вт.
Для работы с резервной энергосистемой в определенной среде (балансировка нагрузки по нескольким схемам или через несколько источников электропитания) сервер VRTX может быть установлен в режим резервирования переменного тока. При данном режиме первый и второй процессоры, а также третий и четвертый разделяются в отдельные схемы, между которыми сохраняется баланс нагрузки. При этом даже при отключении электропитания в одной схеме сервер остается в рабочем состоянии пока оставшиеся процессоры могут соответствовать мощности электропитания. Если мощность электропитания превышает возможности процессора, VRTX снизит активность серверных узлов для поддержания работы за счет сервера.

Вывод

Сервер VRTX является системой с форм-фактором Tower для предприятий малого и среднего бизнеса, а также удаленных офисов и филиалов, избегающих выделять место или средства под обычный стоечный сервер. Первичное запоминающее устройство сервера VRTX оснащено 25 накопителями малого форм-фактора или 12 накопителями крупного форм-фактора, также система включает четыре серверных узла (Dell PowerEdge M620 или M520), каждый из которых обладает двумя накопителями малого форм-фактора. В рассматриваемой модели они также оснащены двойными шестиядерными процессорами Intel Xeon E5 2640 и 64 Гб оперативной памяти DDR3. Сервер VRTX обеспечивает возможность увеличения функциональности при помощи трех PCIe-разъемов (FHFL) и пяти разъемов (HHHL) – каждый из которых может присваиваться серверным узлам. Это вновь относится к вопросу о бюджете, поскольку предприятие может получить максимум от уже вложенных в IT инвестиций, или внедрить PCIe SSDs, InfiniBand и т.п.

С точки зрения уникальности разработки, компания Dell действительно задала высокую планку продуктам, предназначенным непосредственно для удаленных офисов или малого и среднего бизнеса, который требует вычислительной мощности и возможностей хранения для согласованной работы в среде, зачастую не имеющей отдельного технического отдела. Усовершенствование сервера VRTX заметно на всех уровнях, в частности здесь необходимо отметить простоту управления шасси при помощи консоли CMC WebGUI, позволяющей пользователям контролировать деятельность шасси, настраивать совместно используемую память, распределять PCIe-разъемы и многое другое. Кроме того, если говорить о производительности сервера в широком спектре офисной среды, VRTX поражает другими качествами. Для начала, не все организации имеют собственный IT-отдел или центр обработки данных, сервер VRTX может располагаться с другими системами форм-фактора Desktop. Кроме того, при разработке системы охлаждения, компания Dell нашла способ не только увеличить поток воздуха, но и снизить уровень шума. В заключение, компания Dell разработала сервер VRTX, максимально простой в использовании для введения на рынок «кластера с памятью в одном блоке», чего не пробовала до этого ни одна компания.

Преимущества

• Форм-фактор Tower невероятной плотности
• Шины PCIe и большие возможности расширения памяти
• Конфигурация с четырьмя узлами обеспечивает достаточную гибкость
• Низкий уровень шума

Недостатки

• В настоящее время не поддерживает Linux

Заключение

Компания Dell достигла своих целей при разработке системы с форм-фактором Tower для малого и среднего бизнеса и удаленных офисов, требующих бесперебойной работы, вычислительной мощности и хранения данных, а также оригинальный интерфейс управления с огромным количеством свойств. Оснащенные большим ассортиментов аппаратных средств, организации могут оптимизировать технологии, необходимые в кластерной среде вне зависимости от того, являются ли они объединенными пулами накопителей малого или крупного форм-фактора, лучшей моделью семейства процессоров Intel E5-2600 или другим устройством.

Автор: ThePixel
