Обновление стоечных решений OCP и OCS
Недавно Intel выпустил новое поколение серверных процессоров, Xeon E5-2600 v3, и мы начинаем обновлять линейку под новую платформу.

Сегодня рассказ будет о новом в стоечных решениях Therascale OCP и Therascale OCS.

Оба продукта были разработаны на основе опыта эксплуатации огромных датацентров и оптимальным образом решали задачи Facebook и Microsoft соответственно. В этом был и минус — системы не всегда подходили под требования других компаний, которые не были готовы отказаться от привычной горячей замены дисков, еще кого-то не устраивали специфичные ограничения на их количество, некоторым требовалось управление через IPMI вместо подхода Facebook.

Можно ли сделать хорошее лучше?

Нужно! И для этого удобно воспользоваться сменой поколений процессоров.

Небольшое предисловие: если вы не читали статьи про OCP и OCS по ссылкам выше — настоятельно рекомендуем это сделать: без них может быть плохо понятна суть обновлений, да и вообще с их помощью можно освежить в памяти, чем же так хороши эти стоечные платформы.

Обновление вычислительных узлов Open Compute Project (OCP)

Обновились все три модели.

Минимальные изменения в OCP1U3N — все точно такое же, как и было, только с процессорами Xeon v3 и DDR4.

Сильно изменились две другие модели.

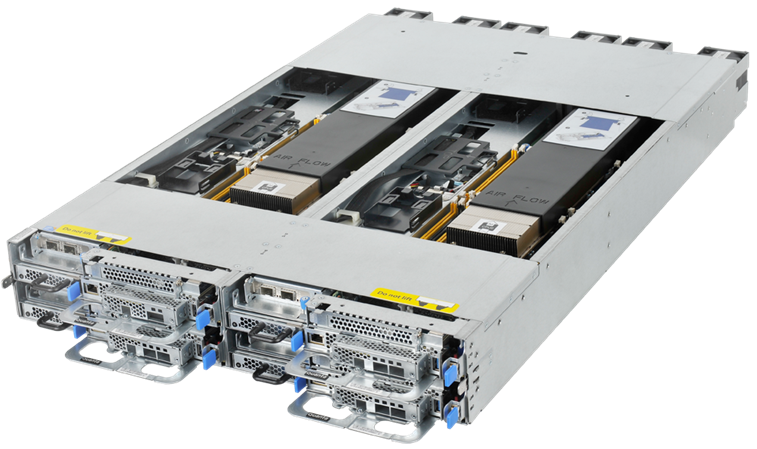

OCP2U4N приобрела новый вид:

Обновление стоечных решений OCP и OCS

  • Два процессора Intel Xeon E5-2600 v3;
  • 16 слотов DDR4;
  • Два диска 2.5" SAS/SATA/SSD с горячей заменой;
  • Один слот PCIe x8;
  • Один слот PCIe x16;
  • Слот OCP Mezzanine;
  • ASPEED 2400 BMC.

Обновление стоечных решений OCP и OCS

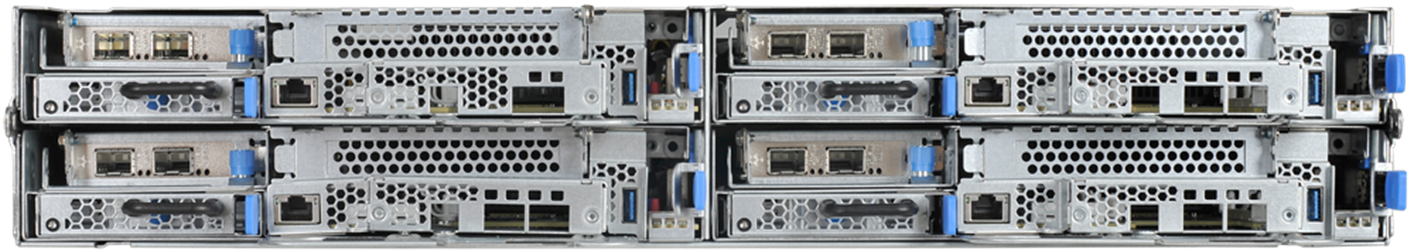

Вид поближе

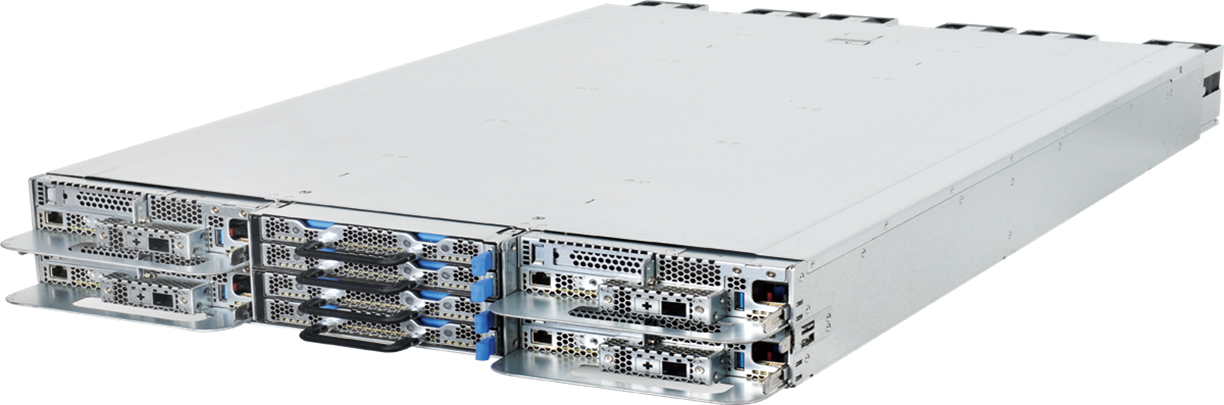

OCP2U3N — заменяется на OCP2U4NS:

Обновление стоечных решений OCP и OCS

  • Два процессора Intel Xeon E5-2600 v3;
  • 16 слотов DDR4;
  • Восемь дисков 2.5" SAS/SATA/SSD с горячей заменой;
  • Один слот PCIe x8 для SAS Mezzanine;
  • Один слот PCIe x16;
  • Слот OCP Mezzanine;
  • ASPEED 2400 BMC.

Как это реализовано?

К каждому серверу выделен собственный поддон на 8 дисков, который выдвигается независимо:

Обновление стоечных решений OCP и OCS

Обе модели используют единую материнскую плату. Для установки операционной системы предусмотрен слот mSATA, совмещенный с M.2 PCIe интерфейсом.

Сводная таблица моделей теперь выглядит так:

Спецификации OCP1U3N G5 OCP2U4N G5 OCP2U4NS G5 OCP2U42N
Процессор 2x Intel Xeon E5-2600 v3 на узел, до 130 Вт семейство Intel Atom C2000
Набор микросхем Intel C610 Intel C2000 SoC
Контроллер SAS LSI SAS -
Память 16 DDR4 1866/2133 МГц ECC UDIMM/RDIMM/ LRDIMM слотов на сервер До 16 ГБ DDR3 1600 МГц
Диски 1 2.5" SATA/SAS 2 2.5" SATA/SAS с горячей заменой на сервер

1 mSATA/M.2 NGFF

8 2.5" SATA/SAS с горячей заменой на сервер

1 mSATA/M.2 NGFF

-
Слоты расширения 1 PCIe 3.0 x16 LP

1 PCIe x8 G3 OCP mezzanine

1 PCIe 3.0 x16 LP

1 PCIe x8 G3 низкопрофильный

1 PCIe x8 G3 OCP mezzanine

1 PCIe x8 G3 LP

1 SAS mezzanine

1 PCIe x8 G3 OCP mezzanine

-
Управление IPMI 2.0 интегрировано, KVM over IP, Virtual Media, DCMI, выделенный порт Ethernet / Совмещенный в 10G mezz Встроенный интерфейс через коммутатор
VGA -
Порты (на узел) 2 USB

2 порта RJ45

1 порт IB QDR/FDR или 40G Ethernet

1 USB
1 выделенный порт RJ45
-

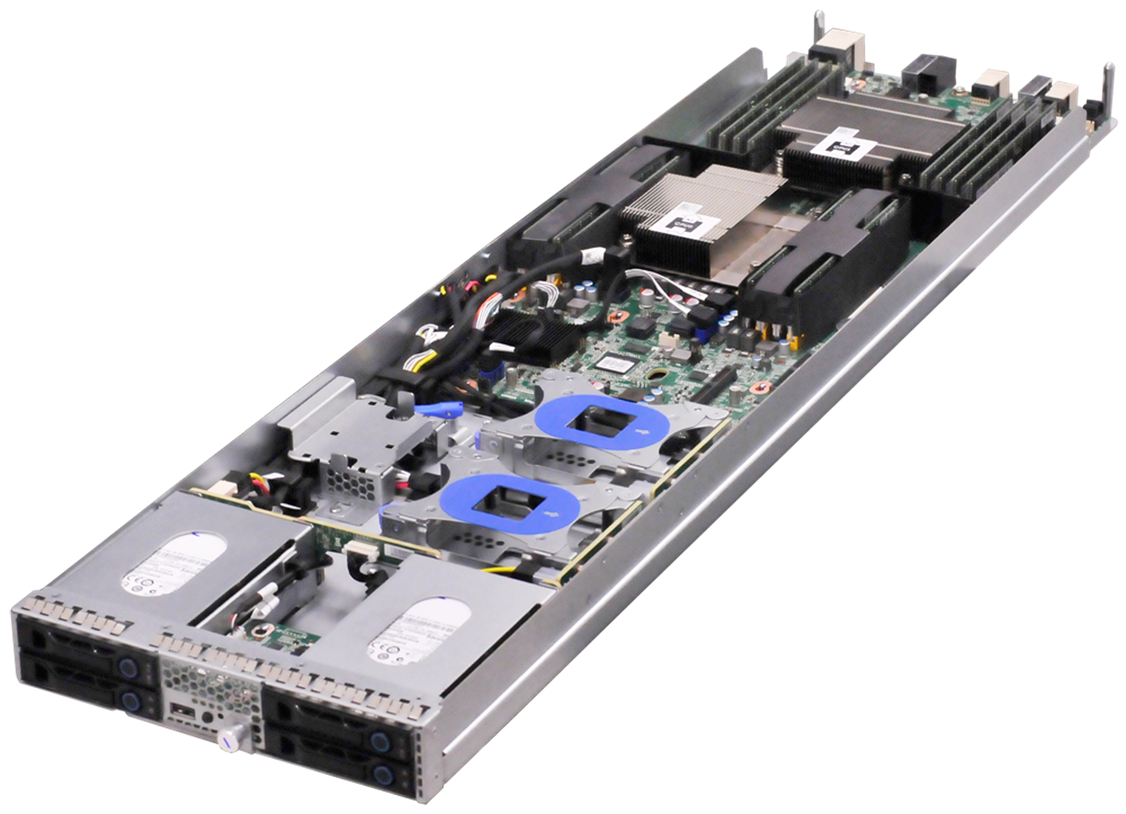

Обновление вычислительного узла Open CloudServer (OCS)

Чего не хватало в версии под процессоры Xeon E5-2400 v2?

Горячей замены дисков. Она появилась в обновленной версии.

Обновление стоечных решений OCP и OCS

  • Два процессора Intel Xeon E5-2600 v3;
  • 16 слотов DDR4;
  • Четыре диска 2.5" SAS/SATA/SSD с горячей заменой;
  • Четыре внуренних диска 2.5" SAS/SATA/SSD;
  • Один слот PCIe x8 для SAS контроллера;
  • Один слот PCIe x8 для сетевой Mezzanine карты;
  • ASPEED 2400 BMC.

Итого:

  • Произошел полный отказ от 3.5" дисков в вычислительных узлах — все на SSD или SAS дисках для горячих локальных данных. А на внешних полках располагаются теперь медленные емкие шпиндели для холодных.
  • Добавлена горячая замена дисков.
  • Улучшены возможности удаленного управления — добавлен полнофункциональный BMC вместо средств Intel Management Engine.

Ну а в общем итоге то, что вместе со сменой поколения процессоров Intel произошло приятное улучшение и возможностей стоечных решений.
