Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 1

Как летит время! Уже наступил четвертый земной месяц работы на обратной стороне Луны посадочного модуля «Чанъэ-4» и ровера «Юйту-2». Аппараты пережили период крайне низкотемпературной среды в третью лунную ночь, сейчас они вышли из спящего режима и приступили к новым исследованиям поверхности Луны и космического пространства.

Какие камеры установлены на модуле «Чанъэ-4» и ровере «Юйту-2» и что снимают аппараты длинными лунными днями?

Ранее опубликованные материалы про миссию «Чанъэ-4»:

1. Космический аппарат «Чанъэ-4» совершил успешную посадку на обратной стороне Луны и прислал первое фото

2. Бортовое видео процессов подготовки и совершения посадки, а так же панорама обратной стороны Луны от «Чанъэ-4»

3. Видео процесса спуска ровера «Юйту-2», его первые метры по поверхности Луны. Двухнедельный сон на Луне закончен

4. Гордость и страсть, история о превращении мечты в космический проект

5. Лунный орбитальный зонд NASA сделал первые снимки Китайской станции «Чанъэ-4» — два пикселя света

6. Модуль «Чанъэ-4» и ровер «Юйту-2» готовы ко второй ночи на обратной стороне Луны

7. Лунный орбитальный зонд NASA сделал новые снимки Китайской станции «Чанъэ-4» — ближе и яснее

8. Интересные факты об истории Китайской лунной программы и космической миссии «Чанъэ-4»

9. Миссия «Чанъэ-4» — третий лунный день. Ровер «Юйту-2» в поисках… камней

10. Миссия «Чанъэ-4» — научное оборудование на посадочном модуле и спутнике-ретрансляторе

На данный момент прошло 88 суток (2212 часов) после высадки ровера «Юйту-2» на Лунную поверхность и 115 суток (2760 часов) после запуска с космодрома Сичан ровера «Юйту-2» в составе миссии «Чанъэ-4» на Луну.

Четвертый лунный день на обратной стороне Луны:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 2

Планируемая продолжительность работы посадочного модуля составляет один год, ровера — три месяца.

Фактически, ровер «Юйту-2» уже выработал свой расчетный рабочий ресурс в 2160 часов.

Это не рекорд для лунных миссий «Чанъэ», первый посадочный аппарат «Чанъэ-3», находящийся на видимой части Луны с декабря 2013 года, до сих пор подает признаки жизни (телеметрию и данные с разных приборов), а вот его напарник по этой высадке — первый ровер «Юйту», хоть и потерял подвижность спустя 40 суток после начала продуктивной работы на лунной поверхности, до середины 2016 года передавал в ЦУП данные в стационарном режиме.

Данные по модулям лунной миссии «Чанъэ-4»:

— спускаемый модуль «Чанъэ-4» (4,4 метра между противоположными посадочными опорами, масса 1200 кг.);

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 3

— ровер «Юйту-2» (высота 1 метр, ширина 1 метр (без солнечных батарей), 1,5 метра в длину, две складные солнечные панели, шесть колес, масса 140 кг.).

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 4

Новые фотографии с обратной стороны Луны

Лунная колея от колес ровера «Юйту-2» и тень от антенны и площадки с панорамной камерой:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 5

Несколько кратеров (с тенями красиво) и горы на заднем плане:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 6

А вот эти фотографии из научной статьи «Lunar farside to be explored by Chang’e-4» апрельского номера журнала «Nature Geoscience».

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 7

Небольшие кратеры около места посадки:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 8

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 9

Ровер «Юйту-2» исследует поверхность Луны:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 10

Осколки камней в небольших кратерах (фото с ровера «Юйту-2»):

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 11

Небольшие камни по ходу движения ровера «Юйту-2»:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 12

Очень необычные темные камни около места посадки:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 13

Какие камеры установлены на модуле «Чанъэ-4» и ровере «Юйту-2»?

На посадочном модуль «Чанъэ-4» установлены две камеры:
— посадочная камера (Landing camera — LCAM);
— ландшафтная камера (Terrain camera — TCAM).

Посадочная камера LCAM (0.5 кг, размер 116х100х70.4 мм) установлена на днище модуля «Чанъэ-4», включилась автоматически на высоте 12 км над лунной поверхностью для записи процедуры посадки с разрешением 1024х1024 пикселя, 10 кадров в секунду.

Видео процедуры посадки с камеры LCAM - несколько тысяч кадров собраны в один видеоролик

Характеристики посадочной камеры LCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 14

Схема связи элементов посадочной камеры LCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 15

Передача данных осуществляется с помощью интерфейса LVDS (низковольтной дифференциальной передачи сигналов).

После посадки на Луну, камера LCAM фиксирует только один и тот же кадр с посадочной опорой:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 16

Ландшафтная камера TCAM (0.64 кг, размер 92х105х118.9 мм) установлена в самой верхней точке посадочного модуля «Чанъэ-4» на специальном кронштейне, который позволяет камере поворачиваться на 360 градусов вокруг своей оси и может наклонять камеру вверх или вниз на угол до 120 градусов. Панорамные фотографии поверхности и элементов посадочного модуля, сопровождение ровера и изучение местности вокруг зоны посадки — это функции TCAM.

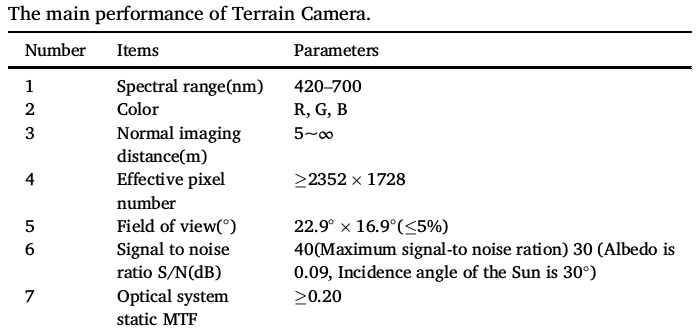

Характеристики ландшафтной камеры TCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 17

Схема связи элементов ландшафтной камеры TCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 18

Панорама места посадки:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 19

Камеры LCAM и TCAM на посадочном модуле:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 20

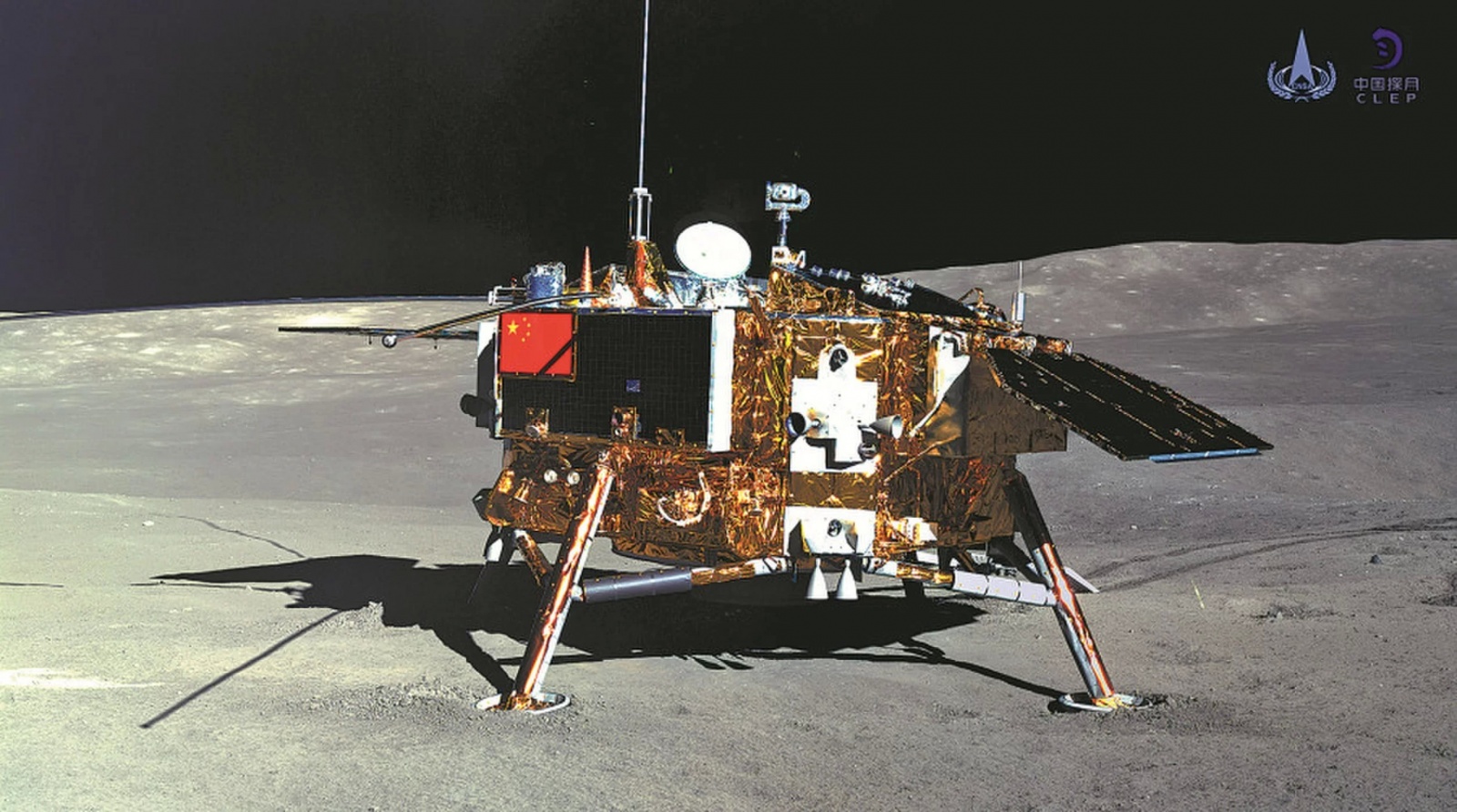

Посадочный модуль «Чанъэ-4» работает в стационарном режиме и его фотографии поверхности в зоне посадки в первую очередь очень важны для понимания — какие виды поверхности фактически находятся вокруг модуля. Ведь небольших кратеров и камней там большое количество, а они могут помешать (в худшем случае) процедуре спуска ровера. Так как после посадки, модуль «Чанъэ-4» не может изменить свое положение и совершить «прыжок» в другую более удобную для посадки зону.

На ровере «Юйту-2» установлена двойная панорамная камера (Panoramic camera — PCAM).

Панорамная камера PCAM (0.69 кг, размер 90х110х120 мм) установлена в самой верхней точке ровера «Юйту-2» на специальном широком кронштейне-мачте, который позволяет камере поворачиваться на 360 градусов вокруг своей оси для возможности фотофиксации панорамного вида поверхности.

Так как камера состоит из двух одинаковых модулей, то с их помощью составляется 3D-изображение, используя метод бинокулярного стереовидения. Для получения цветного изображения в камере PCAM используется фильтр Байера (массивов цветных фильтров).

Характеристики панорамной камеры PCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 21

Схема связи элементов панорамной камеры PCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 22

Общий вид панорамы поверхности с ровера «Юйту-2»:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 23

Камера PCAM на ровере:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 24

3 января 2019 года, после окончания всех этапов процедуры успешной посадки и установки независимых каналов связи с аппаратами «Чанъэ-4» (посадочным модулем и ровером), началась эра фото исследования обратной стороны Луны.

Фотографии с камер аппаратов:

Landing camera LCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 25

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 26

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 27

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 28

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 29

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 30

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 31

Terrain camera TCAM:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 32

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 33

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 34

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 35

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 36

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 37

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 38

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 39

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 40

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 41

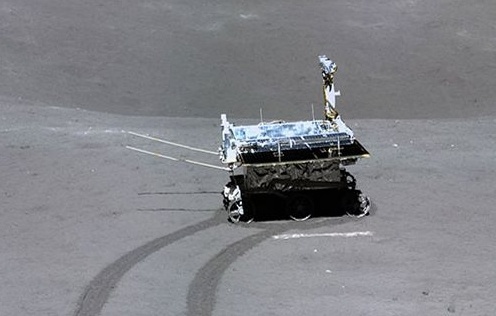

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 42

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 43

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 44

Panoramic camera PCAM (ровер):

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 45

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 46

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 47

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 48

Ровер «Юйту-2» является мобильным и очень продуктивным космическим партнером посадочного модуля «Чанъэ-4».

Ровер «Юйту-2» проехал более 160 метров по сложной поверхности обратной стороны Луны.

Путь ровера «Юйту-2» за три лунных дня:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 49

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 50

Интересно, как работают передние колеса на ровере «Юйту-2» при повороте на месте:

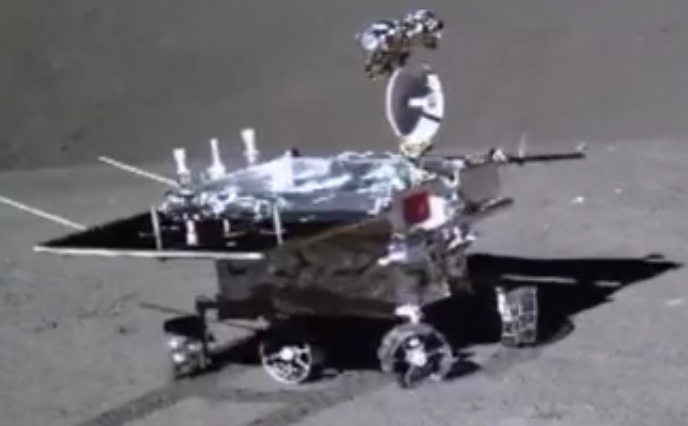

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 51

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 52

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 53

Видео спуска ровера «Юйту-2»

Место посадки миссии «Чанъэ-4»:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 54

Поскольку обратная сторона Луны также имеет более сложный рельеф, чем видимая с Земли сторона, то в процессе движения по поверхности ровер «Юйту-2» столкнулся с более серьезными двигательными проблемами и помехами, по сравнению с теми, с которыми ранее сталкивался его предшественник ровер «Юйту», отправленный на Лунную поверхность в декабре 2013 году.

К сожалению, первый ровер «Юйту» миссии «Чанъэ-3», 25 января 2014 года был технически обездвижен (поломка элементов в результате столкновения) после преодоления 114,8 метра по сложной лунной поверхности.

Лунная поверхность в зоне высадки посадочного модуля «Чанъэ-4» изобилует складками, многочисленными камушками и небольшими кратерами, после совершения каждого своего небольшого движения, ровер «Юйту-2» должен остановиться, сфотографировать поверхность вокруг и отправить эти данные обратно на Землю через спутник-ретранслятор.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 55

Ученые, операторы в ЦУПе и инженеры на Земле затем обрабатывают эти данные и намечают дальнейший маршрут, по которому ровер «Юйту-2» будет следовать далее.

Антенны ровера «Юйту-2» необходимо настроить так, чтобы они указывали на спутник-ретранслятор, для корректной отправки и получения управляющих сигналов, в то время как солнечные панели ровера должны быть оптимально наклонены для попадания на них большого количества солнечного света, чтобы максимизировать выработку электроэнергии в момент совершения передачи данных.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 56

Шестиколесный ровер «Юйту-2»:

  • общая масса ровера составляет около 140 кг (310 фунтов);
  • грузоподъемность — около 20 кг (44 фунта);
  • может перемещаться по наклонам и имеет автоматические датчики, предотвращающие столкновение с другими объектами;
  • электроэнергией ровер обеспечивается с помощью двух солнечных батарей, позволяющих роверу работать в течение лунного дня;
  • максимальная скорость 200 метров в час (данную скорость на Луне все равно не достигнуть – так как элементы на поверхности не дадут разогнаться и выведут из строя ровер раньше);
  • максимальная площадь исследования – 3 кв. км;
  • расчетное время работы – 3 месяца (2160 часов);
  • максимальная расчетная дистанция – 10 км.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 57

Колесные элементы ровера «Юйту-2» действительно являются его сложной конструктивной особенностью, которую еще на стадии проектирования пришлось долго дорабатывать инженерам Китайской академия космических технологий. Они отказались от использования гусениц, потому что они на тестах оказались менее ремонтопригодными и уязвимыми.

Например, если маленький камень попадет внутрь механизма гусеницы, то ровер может застрять и потерять ход. В отличие от колесной реализации, которая более надежна и имеет увеличенный ресурс, а также может безопасно переезжать камни высотой до 20 сантиметров.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 58

Однако, если ровер «Юйту-2» перевернется, то он не сможет снова вернуться в рабочее положение. Солнечные панели на бортах лунного ровера очень хрупкие, они могут треснуть или покрыться пылью после падения, что приведет их в негодность.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 59

Таким образом, в процессе удаленного управления роверов необходимо сосредоточится на том, чтобы максимально удерживать положение ровера «Юйту-2» в стабильном состоянии и не допускать его падения при движении по поверхности.

А как же эти все камеры на посадочном модуле «Чанъэ-4» и ровере «Юйту-2» управляются, передают данные и получают электропитание?

Про бортовые контроллеры и систему электропитания посадочного модуля и ровера.

Посадочный модуль «Чанъэ-4» и ровер «Юйту-2» имеют на своем борту специальные контроллеры полезной нагрузки (payload), которые используются для получения, хранения и контроля научных данных, поступающих с разных модулей и элементов аппаратов.

Далее, данные сигналов управления, научные и фото-данные с помощь интерфейсов RS-422 (телеметрия и управление) и LVDS (научные данные) передаются на центральные контроллеры посадочного модуля и ровера, которые их передают через систему связи в ЦУП на Земле, используя спутник-ретранслятор «Цэюцяо».

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 60

Контроллеры полезной нагрузки посадочного модуля «Чанъэ-4» и ровера «Юйту-2» оснащены центральным процессором и массивов ПЛИС (FPGA).

Также с помощью элементов контроллера полезной нагрузки происходит преобразование бортового напряжения +28В до напряжения для вторичных источников питания +5В, +-15В, +3.3В, а также постоянный контроль значений напряжений и температуры модулей контроллера и внешних устройств.

В качестве микропроцессора используется: ATMEL AT697F (Rad-Hard 32 bit SPARC V8 Processor).

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 61

В качестве программируемых логических интегральных схем (ПЛИС/FPGA) используются: массив из шести XILINX XQR2V3000-4CCG717 (Radiation-Hardened QPro Virtex-II FPGA).

Для дополнительной защиты микросхем от радиации используются алюминиевые экраны толщиной не менее 3.8 мм.

Схемы связи и передачи данных оборудования на посадочном модуле «Чанъэ-4»:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 62

где:

— LFS — Low Frequency Spectrometer;
— LND — Lunar Lander Neutrons and Dosimetry;
— TCAM — Terrain Camera;
— LCAM — Landing Camera.

Схемы связи и передачи данных оборудования на ровере «Юйту-2»:

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 63

где:

— LPR — Lunar Penetrating Radar;
— ASAN — Advanced Small Analyzer for Neutrals;
— VNIS — Visible and Near-Infrared Imaging Spectrometer;
— PCAM — Panoramic Camera.

Кстати, ранее в публикациях уже рассказал о почти всем научном оборудовании спускаемого модуля и ровера, только один научный прибор остался еще инкогнито — LPR (Lunar penetrating radar) – который можно увидеть внешне, как два «усика» сзади на ровере.

Постараюсь об этом интересном устройстве еще написать отдельно публикацию.

Миссия «Чанъэ-4» — четвертый лунный день для посадочного модуля и ровера «Юйту-2». Про камеры и контроллеры на аппаратах - 64
