Приветствую всех!
Обычно, когда я рассказываю про тот или иной домофон, я стараюсь найти максимум информации о нём: от истории его создания до руководства пользователя или даже схем. Но только не в этом случае. Всё, что известно про данный экземпляр, так это то, что устанавливался он в Москве в количестве больше одного.
Спустя годы поисков я таки смог найти в коллекцию такой девайс. И, как оказалось, он был намного сложнее, чем я мог себе представить...
❯ Суть такова
Начнём издалека: с того, как появился один довольно примечательный тип домофонных ключей.

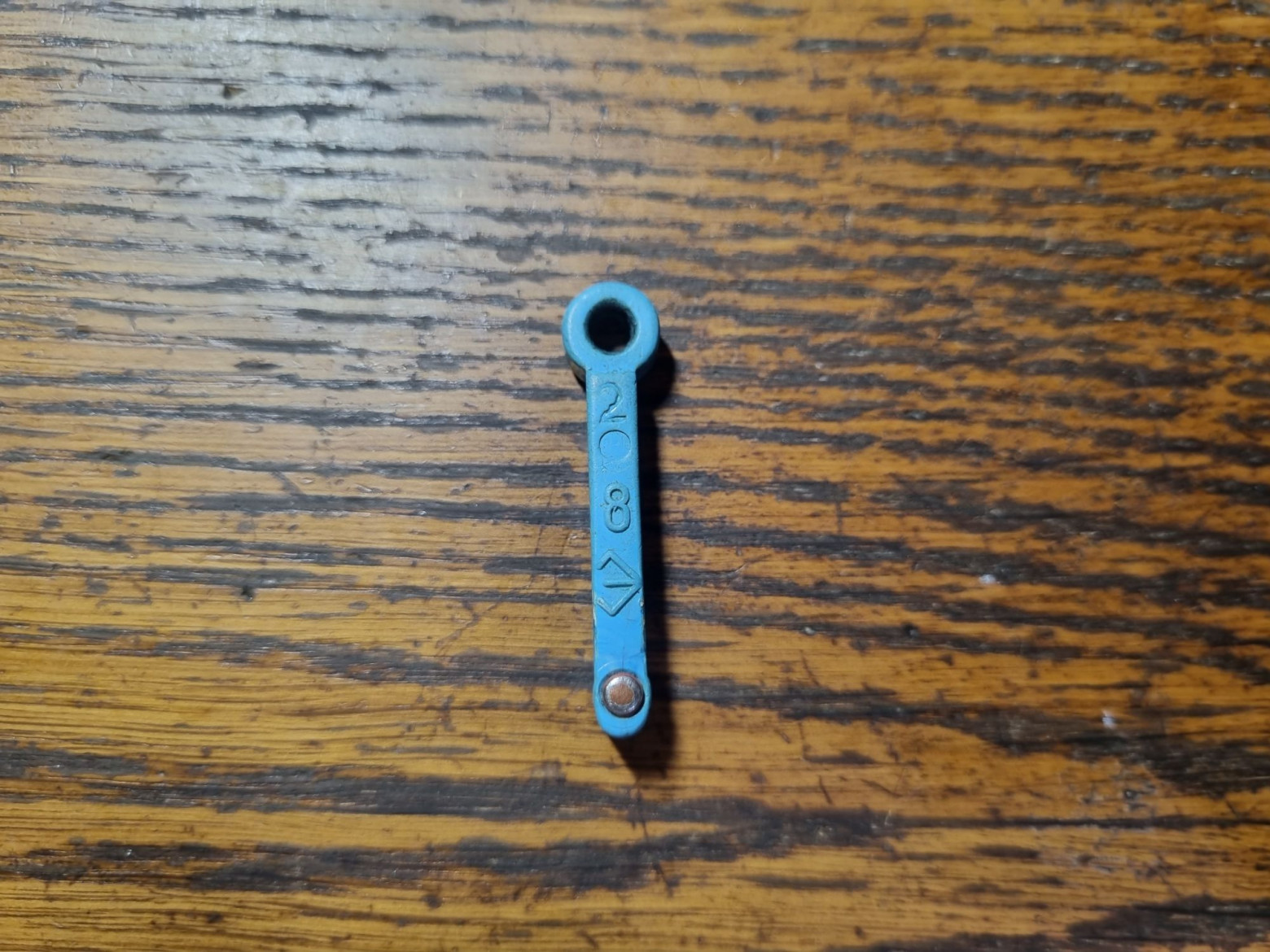

Саму панель достать проблематично, а вот ключ — пожалуйста.
Представляет он собой пластиковый держатель, куда вставлен самый обычный резистор.
Так вот. Несмотря на то, что ключи такого типа были, по-видимому, придуманы самим «Визитом», похожая конструкция применялась ещё много где. Одним из таких домофонов и стал герой нашей статьи.
Другой фирмой выпускались и отдельно стоящие резистивные считыватели. На некоторых московских подъездах они до сих пор в ходу.

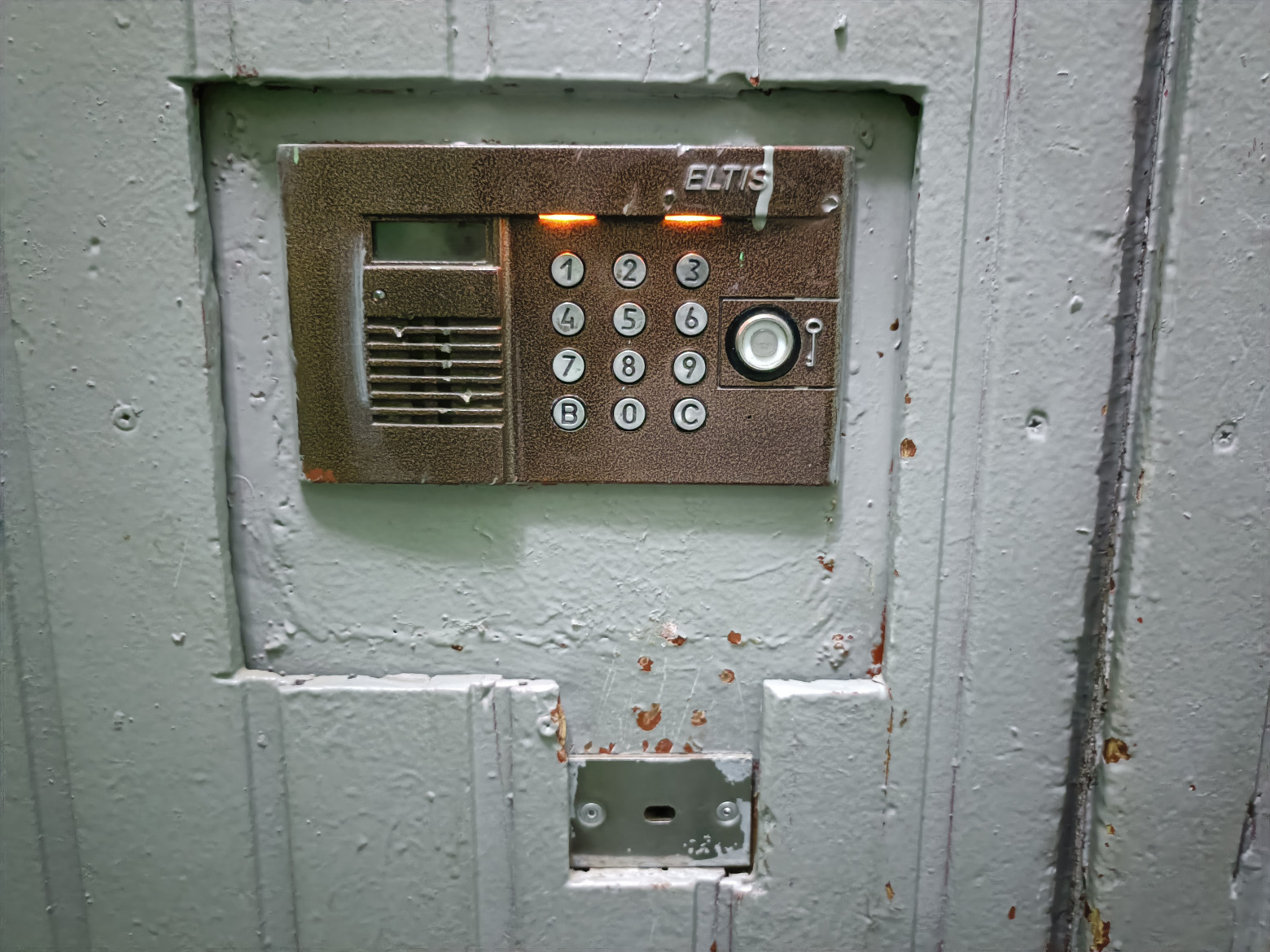

Ставятся они даже в паре с довольно современными домофонами.
❯ Обзор оборудования
Достать домофон с таким резистивным ключом я думал уже давно, ну а при виде фото данной московской панели захотел ещё сильнее. Изначально я представлял себе этот девайс как домофон на базе микроконтроллера, где вся начинка находится внутри панели. Но, как оказалось, я глубоко заблуждался...
А вот и наша панель. Фото этого не передаёт, но по домофонным меркам она просто жутко тяжёлая (больше трёх килограммов). Одна такая панель весит как полный комплект типичного «умного домофона».
На обратной стороне разъём РП14.
Панель насаживается на специальную монтажную площадку — плоскую металлическую коробочку с ответной частью разъёма и двумя отверстиями с резьбой под спецболты. Резьба там, к слову, левая, видимо, для того, чтобы ещё сильнее затруднить несанкционированное откручивание. Сама эта деталь жёстко устанавливается на стене или дверной коробке.
Самих панелей практически не осталось, а вот ответные части от них ещё кое-где висят.
Вот такая табличка была на жгуте проводов от панели.
Блок питания, такой же монументальный, как и вся система.
И, наконец, самое интересное: блок управления. Планка с разъёмами погнута, но на работоспособности это никак не сказывается.
❯ Разбираем панель
Взглянем на начинку панели.
Корпус панели сделан из стали. Повредить такой даже при большом желании будет очень тяжело. Передняя часть и вовсе фрезерована из куска стальной плиты толщиной 10 мм.
Вся электроника расположилась на задней крышке. Видны советские микрики, закрытые плёнкой для защиты от воды, телефонный капсюль (по-видимому, домофон был симплексным, поскольку микрофона здесь не наблюдается), плата индикации, считыватель.
Считыватель прост до невозможности: два куска пластмассы, которые я изначально принял за деревяшки, и пара медных контактов, которые уже начали зеленеть.
На плате индикации два дешифратора семисегментного кода КР514ИД1 и два светодиодных индикатора.
Под платой индикации расположилась ещё одна, впрочем, кроме нескольких резисторов там ничего нет.
❯ Блок питания
Вообще, именно этот узел выпил у меня больше всего крови. От блока шёл жгут из двенадцати проводов, который при демонтаже был откушен. Определить, какой провод куда, и срастить всё обратно оказалось очень непросто.
В основе БП лежит трансформатор ТПП 289-220-50К.
Выпрямители и конденсаторы.
К блоку управления БП подключается жгутом с моим любимым разъёмом РП10.
Реле, отвечающее за замок (судя по клеммникам, куда выведена пара его контактов) и явно за что-то ещё.
Плата стабилизатора.
С обратной стороны следы какого-то масштабного ремонта.
Видимо, когда-то давно этот модуль был сложнее (скорее всего, представлял собой параметрический стабилизатор и мощный транзистор).
Но сейчас всё это в прошлом, а на радиаторе расположилась обычная КРЕНка. Также виден конденсатор с вырванной ножкой, который не мешало бы заменить.

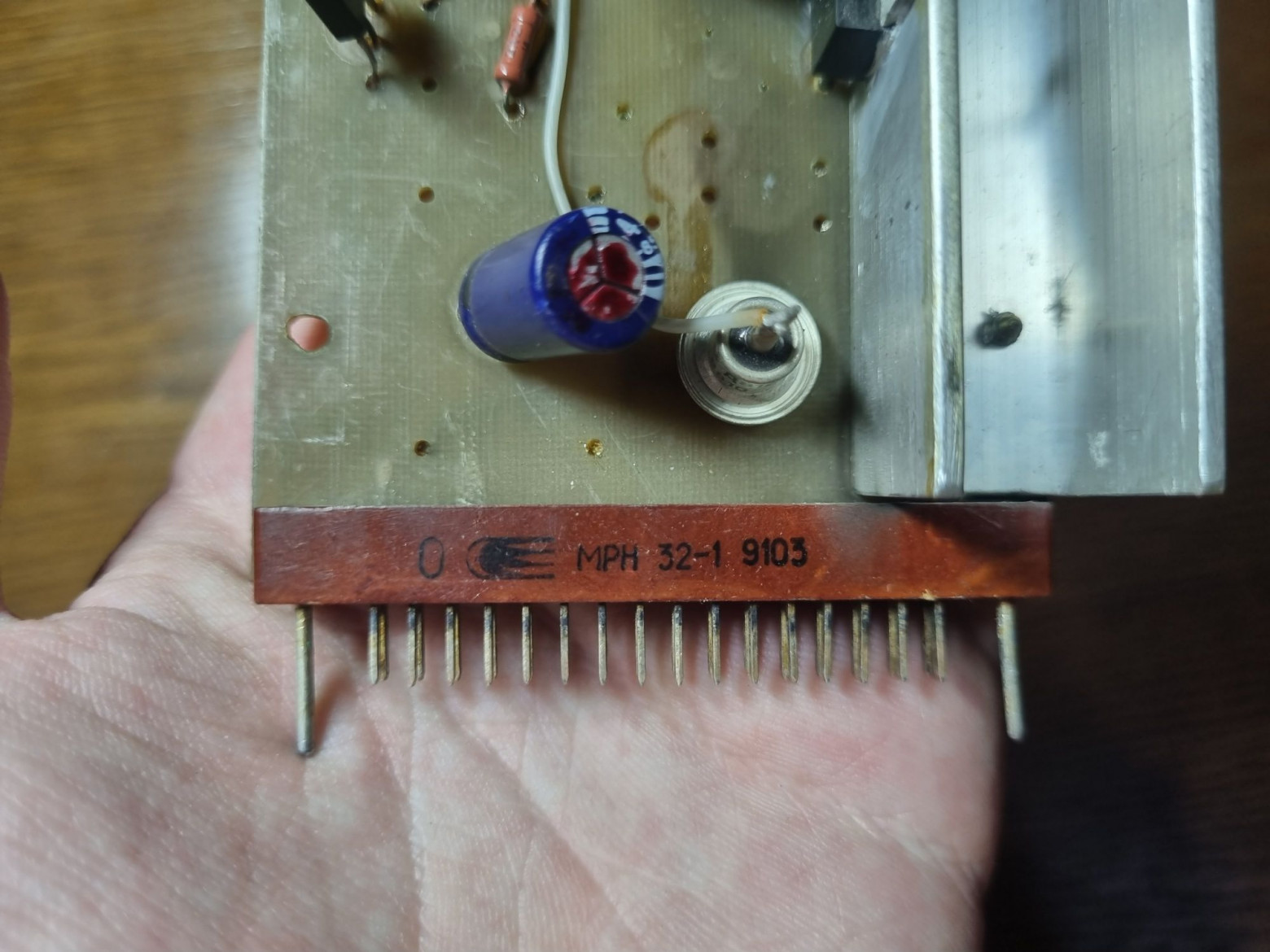

Как и все другие модули, подключается плата через разъём МРН.
❯ Блок управления
Ну а пока что отвлечёмся от БП и взглянем на другой массивный блок.

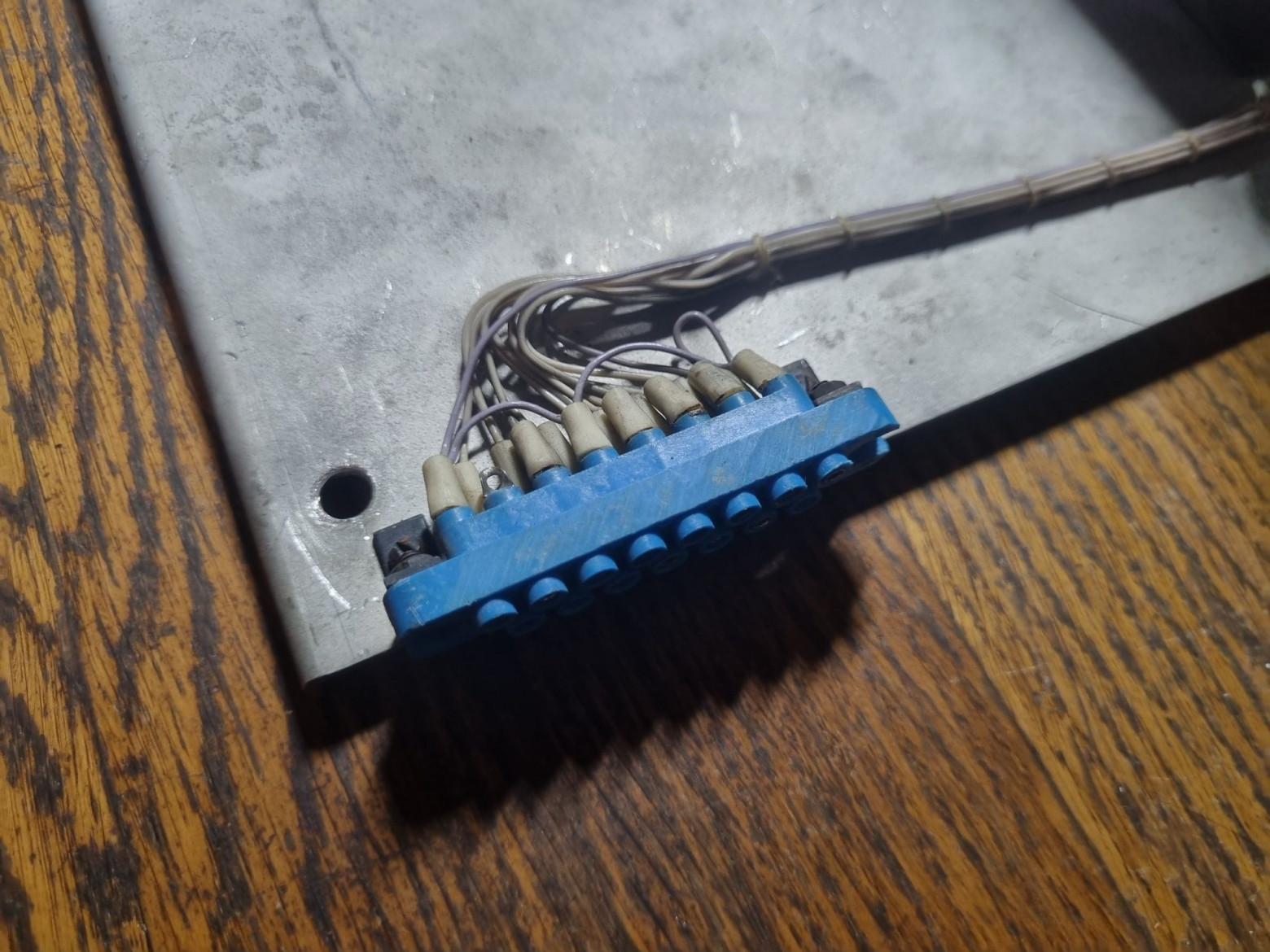

Ответная часть разъёма питания.

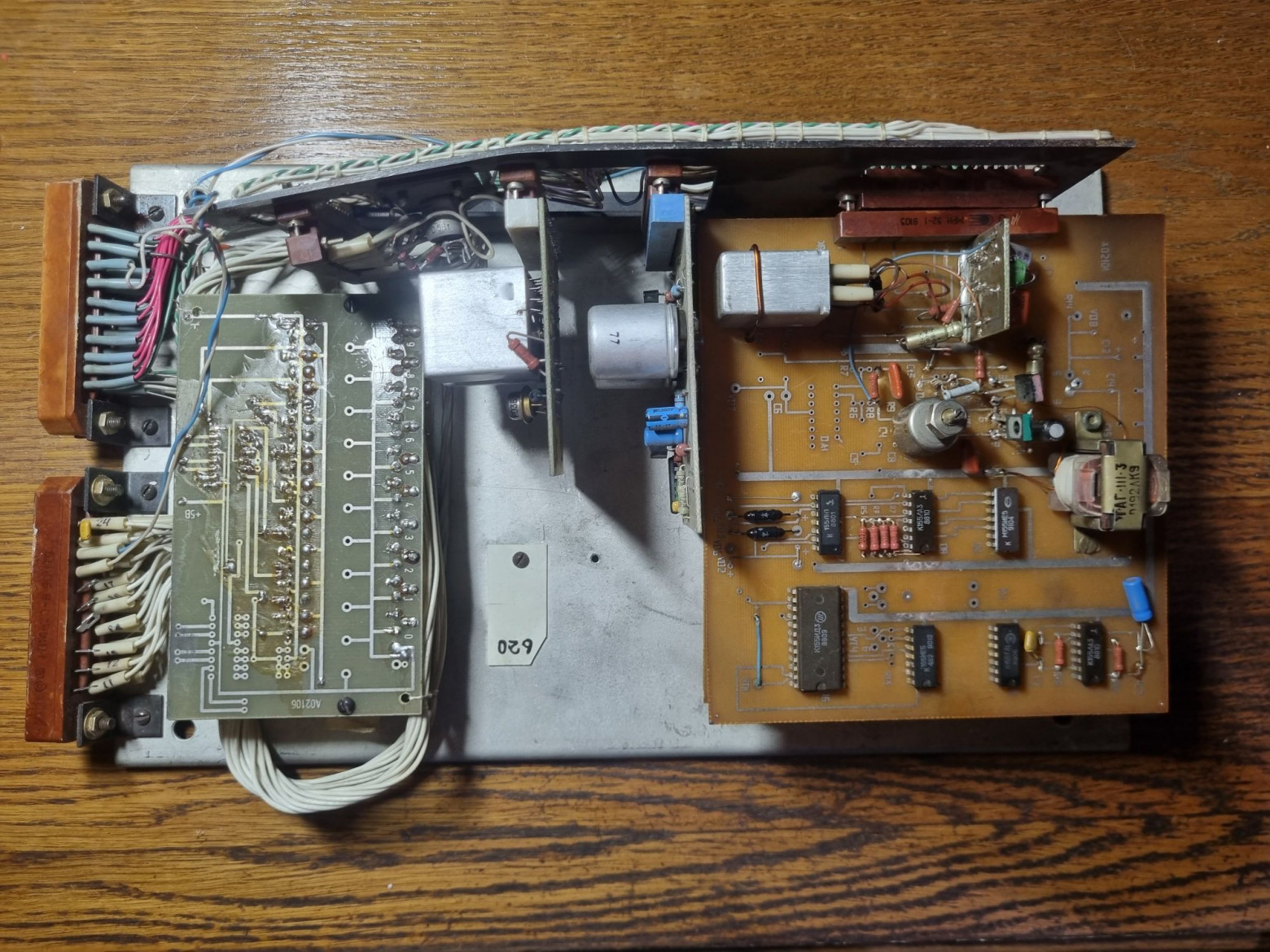

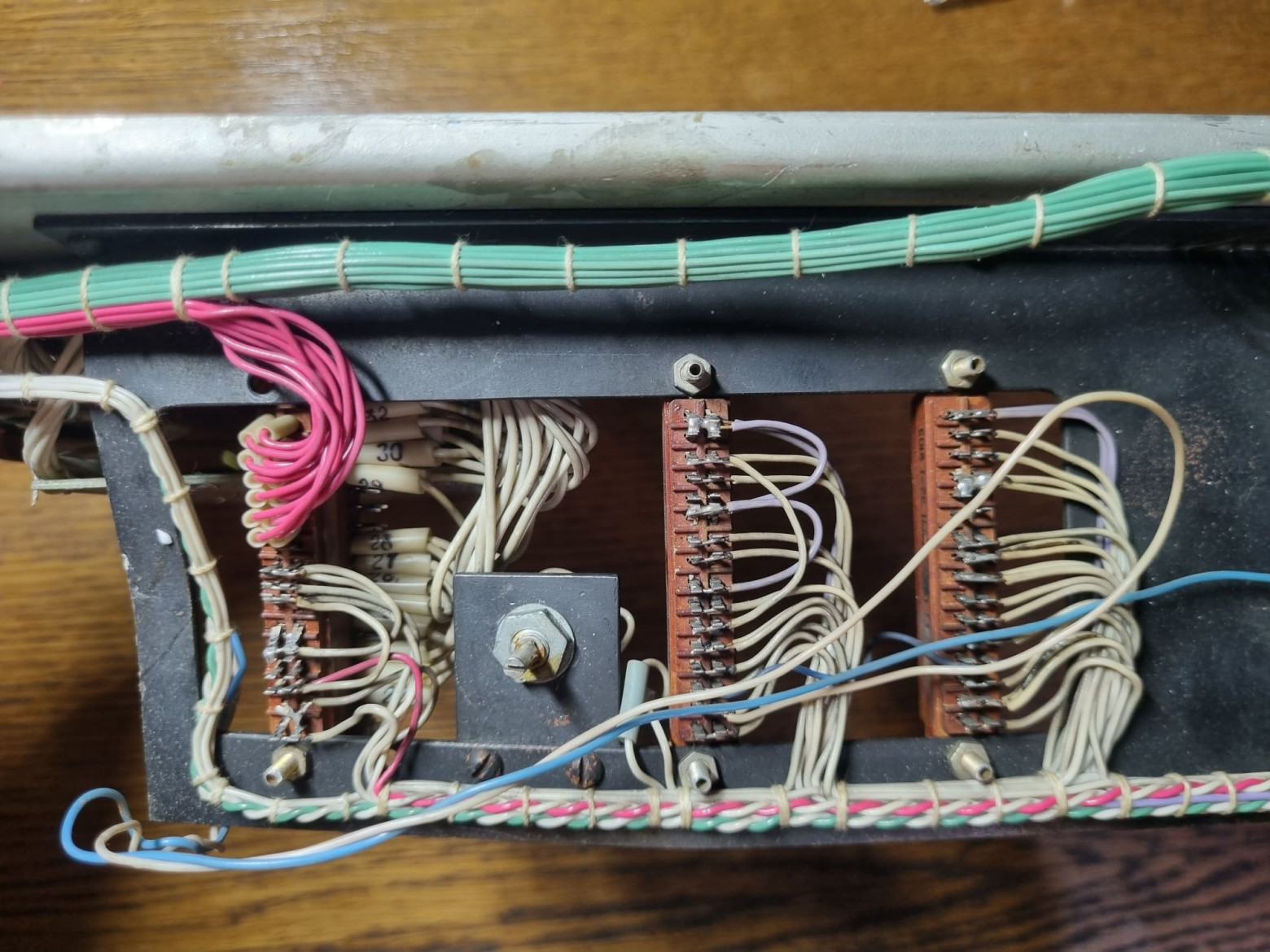

Сам блок представляет собой металлическую пластину, к которой прикручена планка с разъёмами, куда и воткнуты платы. Этих плат тут всего шесть. У меня нет никакой документации на данный домофон, поэтому называть платы я буду условно.
Первая плата — логического управления. Именно она отвечает за приём сигналов от панели и формирование двоичного кода номера квартиры. Собрана она на микросхемах логики 155 серии. Уже неплохо. При всех своих минусах советская ТТЛ-логика была намного более живучей, чем КМОП (176 и 561 серия).
Нет самосброса?
Вторая плата - аналоговая.
На ней расположился трансформатор (явно служащий для согласования телефонного капсюля со входом усилителя), опять какое-то реле и ещё кучка компонентов. Плата явно требует ремонта: один из конденсаторов треснул, потенциометр болтается, вырвав дорожки на плате. Судя по количеству соплей кустарного монтажа, ремонтировали данное устройство немало.
На мелкой плате операционник и несколько пассивных элементов.
Если честно, на этом моменте мне начало казаться, что этот домофон — вообще какое-то кустарное изделие, собранное на базе чего-то другого. Слишком уж много каких-то явно не заводских модификаций имеют эти платы. Что интересно, часть посадочных мест выглядят совершенно новыми, судя по всему, схему дорабатывали буквально на ходу.
Плата реле. Деталей тут всего-ничего: два реле РЭС22 (что именно коммутируется, мне пока неведомо), парочка диодов, транзистор и резистор.
Вторая плата реле, на этот раз с РЭС9. Вообще, судя по всему, создатель изначально планировал собрать домофон исключительно на реле, по образу и подобию координатных АТС. Но бюджета проекта не хватило и пришлось делать на микросхемах.
Последние две платы — платы реле (что, опять?).
На этот раз они выполняют функцию квартирного коммутатора. В более современных домофонах для этого используются транзисторы, но тут для этого установлены два десятка герконовых реле. Нижняя плата отвечает за десятки, верхняя — за единицы. Вторая плата практически ничем не отличается от первой, поэтому снимать её я уже не стал. Провода от этих плат выведены на второй РП14.
Из интересного — катушки реле управляются при помощи микросхемы драйвера газоразрядных индикаторов К155ИД1. На них приходит тот же самый двоичный код, что и на индикаторы в панели.
❯ Первый запуск
Изначально, когда я получил этот комплект с замены (сам домофон на тот момент не работал уже несколько лет), я даже не знал, как вообще к нему подступиться. Никаких схем и распиновок ожидаемо не было, а сами платы были в ужасном состоянии. Так всё это и пролежало у меня больше года.
Поэтому сначала я решил попробовать подключить одну лишь плату логики. Пять вольт и земля отыскались довольно легко, поэтому, не теряя времени, сращиваем эти провода. Также меняем повреждённый конденсатор на плате питания.
Теперь очередь панели.
Поскольку блок вызова и блок управления были с одного и того же подъезда, не нашёл ничего лучше, чем разобрать монтажную панель и сравнить цвета проводов, идущих от неё и приходящих в разъём. Здесь мне крупно повезло: производитель решил не париться и просто сделал распиновку панели и блока управления одинаковой. Поэтому просто сращиваем каждый контакт разъёма с таким же по номеру на ответной части, и на этом всё.
Подаём питание, и оно успешно работает!
Можно вводить номер квартиры, а при нажатии сброса индикация гаснет. Отлично!
❯ Откушенные провода
Плата логики явно работала, но всё же хотелось собрать систему целиком. При нажатии кнопки вызова домофон явно пытался звонить, о чём свидетельствовало то, что ввод после этого блокировался до нажатия сброса. Поэтому стало ясно, что надо разобраться с остальными напряжениями.
Пара минут нехитрых манипуляций с мультиметром показали, что БП выдаёт пять напряжений: +5, +12, ±17,5 и +42 В. Один провод уходил куда-то на контактную группу реле, ещё несколько не звонились ни с чем.
Логично предположить, что двухполярное питание нужно для аналоговой платы.
На обратной стороне оказался усилитель КР544УД1А, даташит которого показал, что питается тот напряжением ±15 В. Выводы его питания действительно были соединены с контактами разъёма и с другими питающими шинами не звонились. Как, впрочем, не звонились они и с контактами разъёма РП10.
Всё оказалось не так уж и сложно: они были подключены через одно из реле РЭС22 на маленькой релейной плате.
Прозвонив эти провода и сравнив их с цветами проводов БП, убедился, что предположения мои были верны. Поэтому сращиваем эти провода. После этого соединяем второй зелёный, подающий 12 В, и второй коричневый, непонятно куда ведущий. Несколько цветных проводов были единственными в этом пучке, так что с ними всё оказалось максимально просто.
Три жёлтых провода и один коричневый оказались незадействованными: в БП на их концы были просто надеты трубочки.
Ещё один жёлтый провод шёл к контактной группе реле, коммутировавшей переменное напряжение от трансформатора. Зачем это сделано, мне неведомо. Предположу, что это этакая обратная связь, чтобы сбрасывать вызов, если замок сработал. Подключать его я не стал.
В итоге распиновка разъёма оказалась вот такой.
Разобраться, куда ведёт последний провод, у меня так и не получилось, а подключать наугад не хотелось. Поэтому оставил так.
❯ Как же он звонит?
Соединив все провода, назначение которых удалось выяснить, пробуем запускать снова.
Ничего не бахнуло, да и дым тоже не пошёл, что не может не радовать. Поробуем позвонить куда-то?
Набираем номер квартиры и жмякаем кнопку вызова. Щёлканье реле, мигание цифр на индикаторе... похоже, система действительно работает. Вот только звука почему-то никакого не было.
Ещё до запуска я срастил разорванные дорожки от потенциометра. Впрочем, на звук это никак не повлияло.
Подключив вольтметр, увидел, что при вызове квартиры на её контактах появляется напряжение 42 В. У меня нет переговорного устройства от этого домофона, поэтому проверить систему в сборе возможности нет. Те девайсы, которые у меня есть, для этой цели тоже не подойдут, поскольку очень вряд ли выдержат на них подачу такого напряжения.
Намного подумав, решил подключить какую-то нагрузку и посмотреть, что будет. В качестве этой нагрузки была взята сигнальная лампа АС-220.
Внутри этой светосигнальной арматуры расположилась лампочка накаливания на 60 В. То, что надо. Вызываем абонента и пробуем подключить её.
Щелчок ещё пары реле, лампочка едва-едва засветилась, а из динамика послышалось тихое шипение. Отлично, похоже, оно полностью исправно! Судя по всему, вызывная пищалка находится внутри блока абонента, как мы это уже видели внутри некоторых домофонов, а звука вызова на панели у него не было вообще.
Если вдруг такой домофон был у вас на подъезде и работал как-то иначе, напишите мне. Попробую разобраться, в чём тут дело.
❯ Как работает этот домофон
На прощание разберёмся с тем, как же эта штука работает.

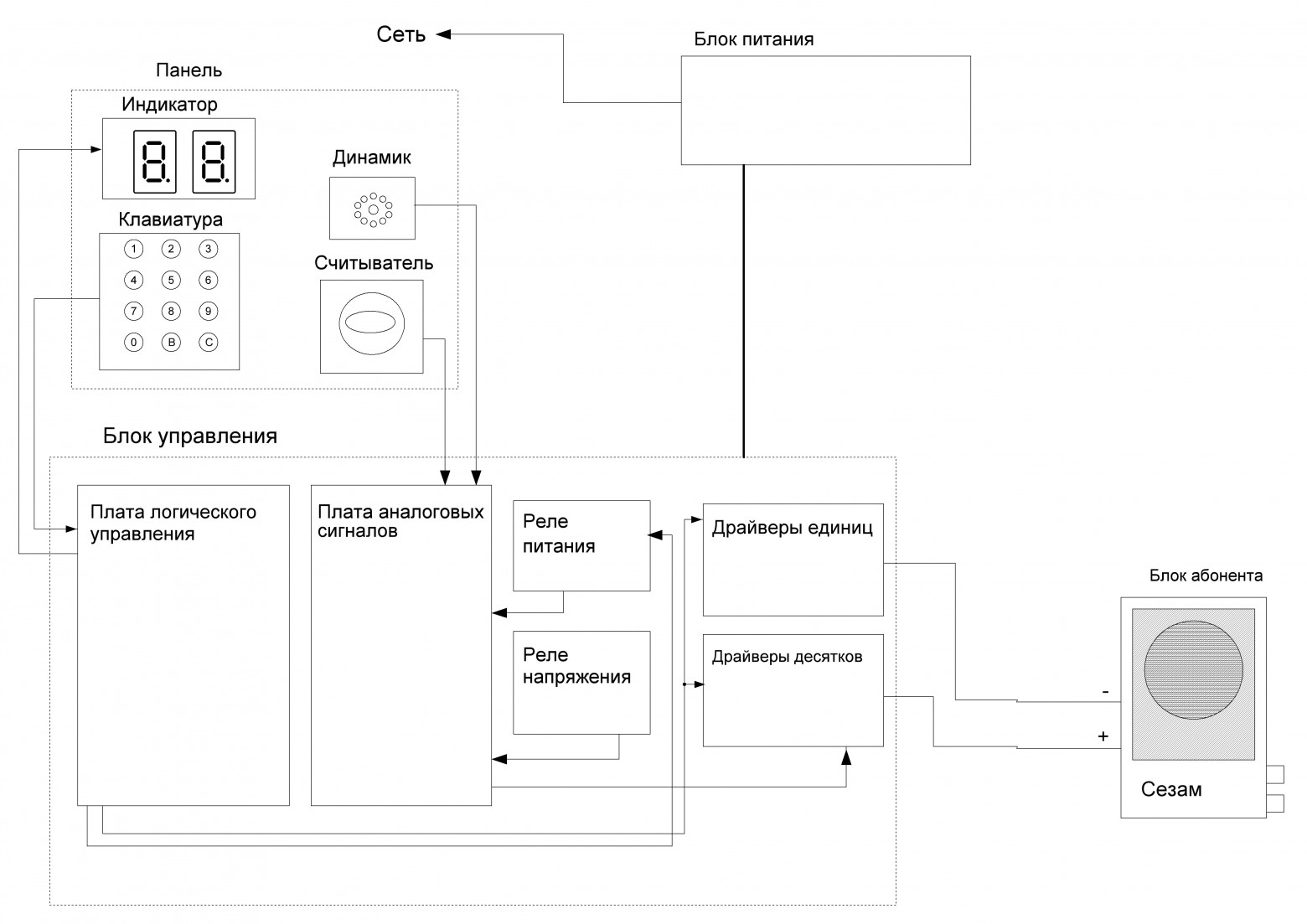

Нарисовал блок-схему данного устройства.
Самая главная плата — логического управления. Отвечает она за формирование двоичного кода квартиры. Этот код формируется при нажатии цифровых клавиш и хранится в двух четырёхбитных регистрах К155ТМ8. При нажатии сброса в оба регистра записываются единичные биты, что в микросхеме семисегментного драйвера означает гашение индикатора. Этот же код подаётся на платы реле десятков и реле единиц напрямую на входы дешифраторов К155ИД1, выбирающих нужное реле.
При нажатии вызова срабатывают реле питания, подающие напряжение в линию и на аналоговую плату. На контактах вызванной квартиры появляется напряжение вызова 42 В, отчего в блоке абонента запускается встроенный генератор писка. При нажатии кнопки ответа напряжение проседает примерно до двадцати вольт. Срабатывает первое реле напряжения, которое активирует схему разговора. При отпускании кнопки напряжение вновь поднимается, и реле на аналоговой плате снова подключает динамик ко входу усилителя через трансформатор.
❯ Что же в итоге?
Каким бы непонятным ни был данный девайс, нам всё-таки удалось его запустить. Дальнейшая проверка сильно затруднена отсутствием у меня переговорного устройства или какой-либо схемы от него, но, похоже, все части самого домофона работают исправно.
Если вдруг у вас был такой домофон или если вам вдруг довелось их обслуживать, будет очень интересно узнать о них что-то ещё.
Такие дела.
