КД-6. Конференц-телефон советской эпохи

Приветствую всех!

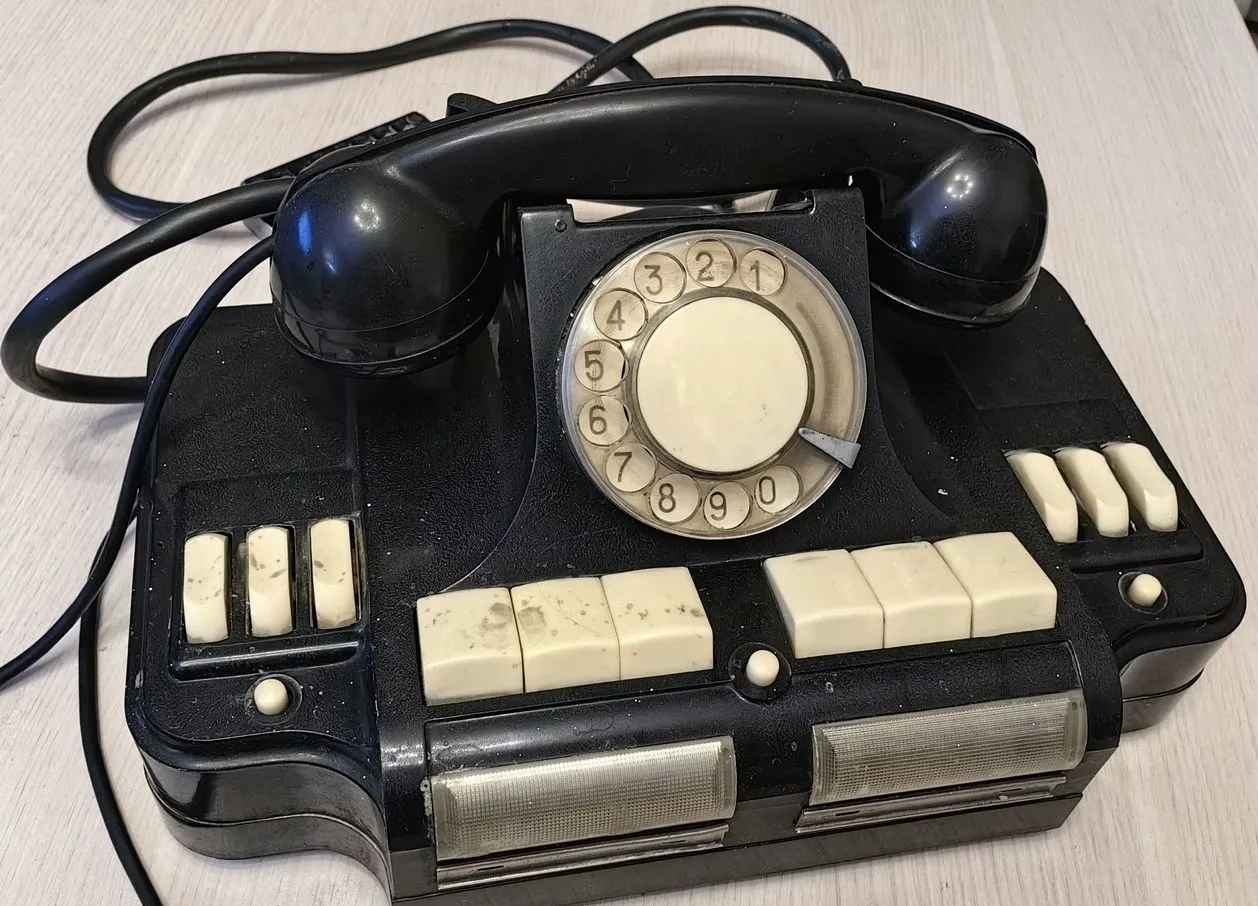

Уверен, многие из вас видели в своё время вот такие телефоны, ну а кое-кому доводилось по ним звонить или даже иметь такой дома.

К моему удивлению, на просторах не так много сведений об этих устройствах, ну а сведений о том, можно ли подключить такой аппарат к современной линии, и вовсе нет. Восполним это упущение.

Итак, в сегодняшней статье взглянем на этот неотъемлемый атрибут рабочего стола руководителя крупного предприятия тех лет, попробуем подключить его к современной телефонной сети, а заодно и разберёмся, как он устроен.

❯ С чего всё начиналось

Около месяца назад мне написал один из моих читателей и предложил попробовать помочь ему в подключении данного телефона к офисной АТС. Идея меня немедленно заинтересовала, и я согласился. Мне рассказали, что до меня кто-то уже пытался подключить этот аппарат, даже что-то в нём ремонтировал, но ничего так и не заработало. Самое время попробовать разобраться самим.

❯ Что это вообще за аппараты

И для начала разберёмся поподробнее, что это за девайсы.

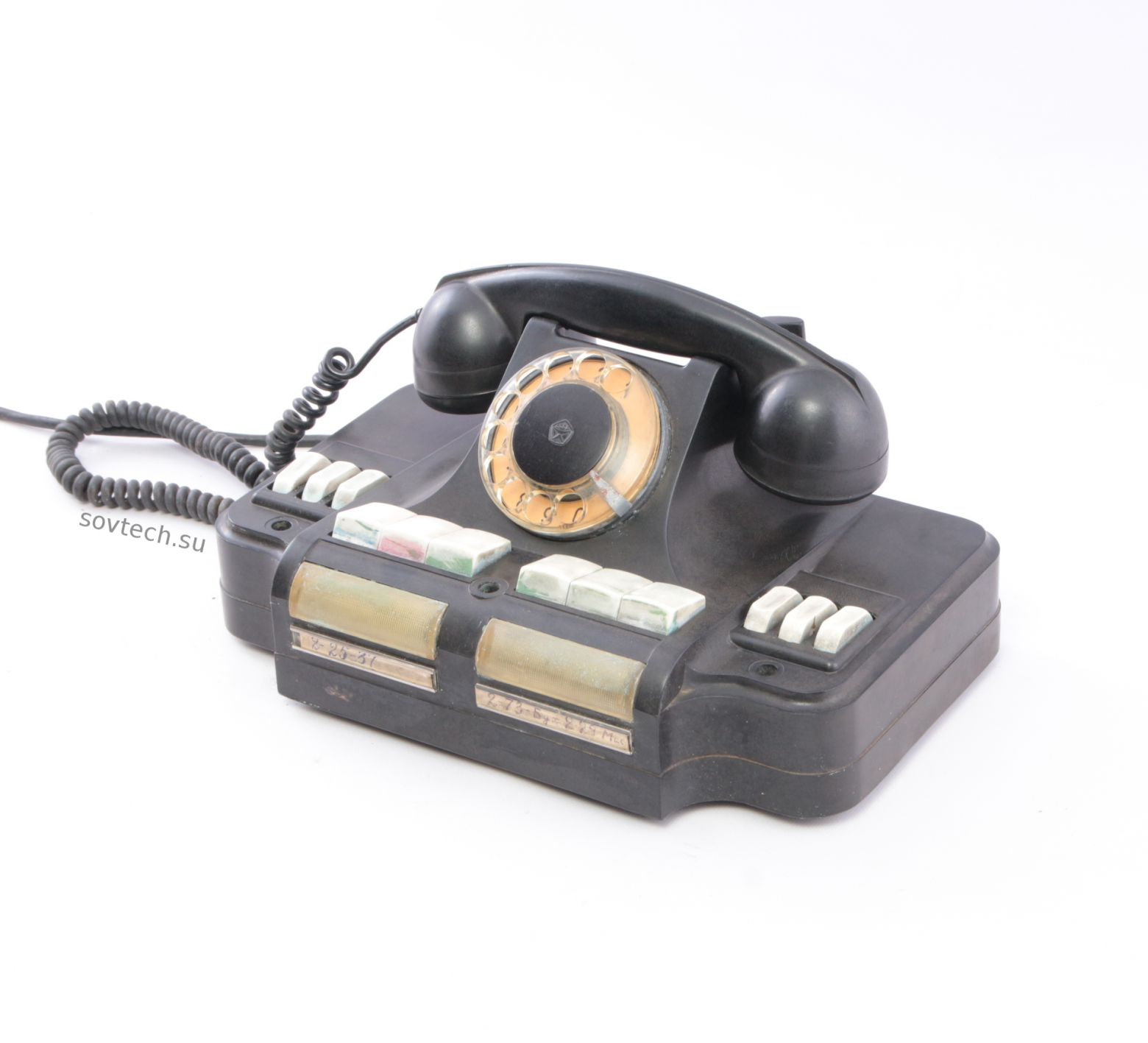

На самом деле это не один аппарат, а целое семейство телефонов, выпускавшихся в идентичных корпусах. Всего существовало три модели: концентратор директора КД-6, концентратор секретаря КС-6 и телефонный коммутатор местной связи ТКМС-6.

Первые два аппарата предназначались для работы в паре — ведущий КД-6 и ведомый КС-6.

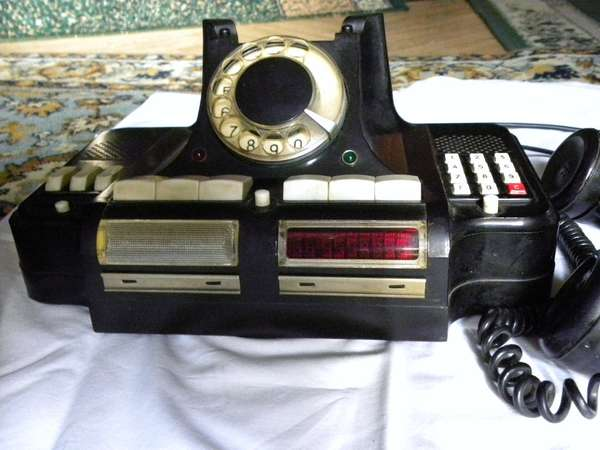

ТКМС-6 поддерживал одну городскую и пять местных телефонных линий. От аппаратов КС и КД его отличают две сигнальные лампы слева и справа от номеронабирателя, а также внешний блок питания.

В плане использования аппарат заметно отличается от «классических» телефонов.

Помимо номеронабирателя девайс имеет двенадцать клавиш — шесть больших и шесть маленьких. Большие служат для коммутации входящих линий. Когда на телефон поступает звонок, загорается сигнальная неоновая лампа, соответствующая активной линии. Для ответа нужно снять трубку и жмякнуть нужную клавишу. После возвращения трубки на рычаг она автоматически отщёлкивается.

Две тройки клавиш по бокам предназначены для местной коммутации. В положении по умолчанию вызов с этой линии приходит на аппарат КД-6. Переключив эту клавишу, можно переадресовать звонок на ведомый телефон (в качестве которого предполагалось использовать тот самый КС-6), либо поставить абонента на удержание, дабы иметь возможность ответить на второй звонок. Именно в назначении этих клавиш и кроется отличие КС-6 и КД-6: аппарат секретаря переадресовывать вызов дальше не умеет, а переключатель имеет не три положения, а два.

И, наконец, самая интересная, на мой взгляд, функция аппарата — конференц-связь (в документации именуемая одновременным разговором по нескольким линиям). Если последовательно вызвать несколько абонентов, а потом зажать большие клавиши одновременно и отключить удержание, то можно разговаривать со всеми сразу, как по обычному конференц-телефону.

Выпущено этих аппаратов было огромное количество.

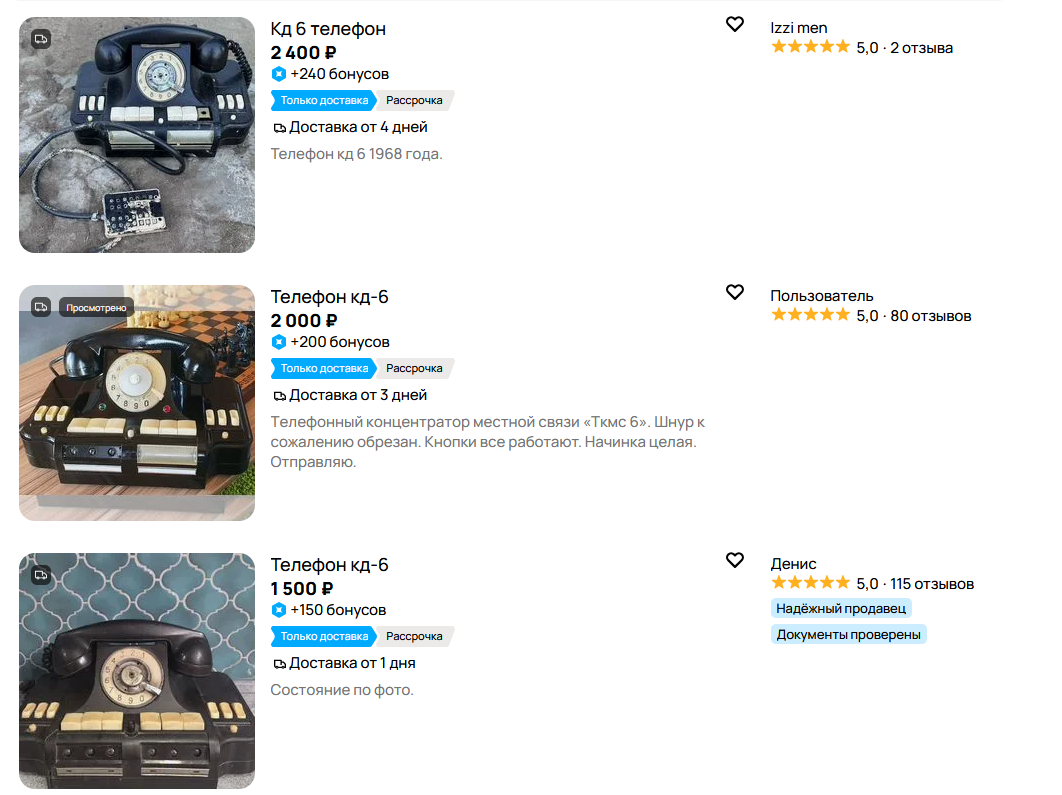

После перехода предприятий на новые АТС такие телефоны даже стояли у некоторых дома. И сейчас огромное их количество встречается на вторичке по весьма молодёжной цене.

Ну а какие-то аппараты в итоге превратились в подобные арт-объекты.

❯ Обзор оборудования

Ну что же, посмотрим, что за аппарат достался мне.

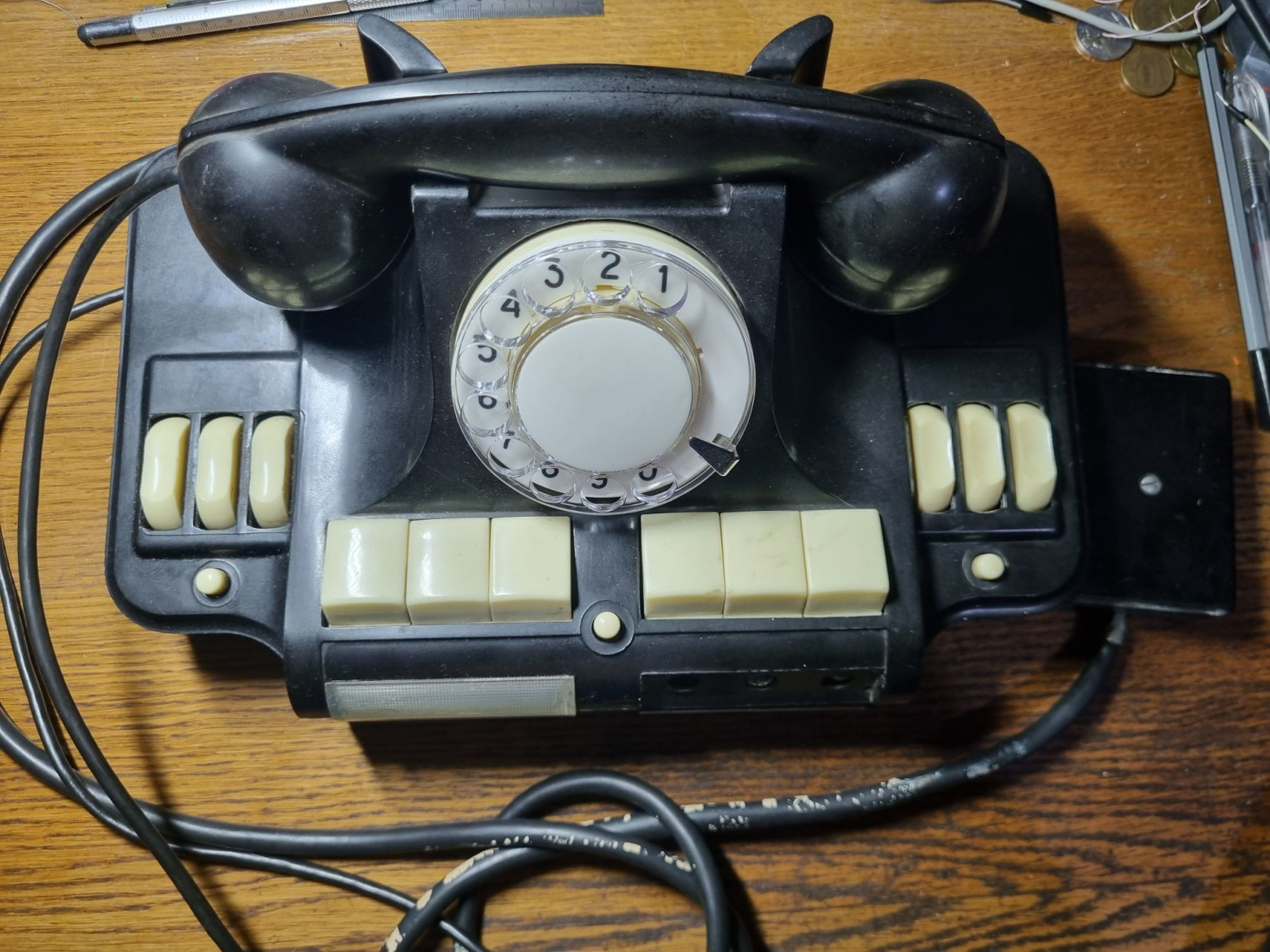

А вот и наш телефон. Это тот самый КД-6.

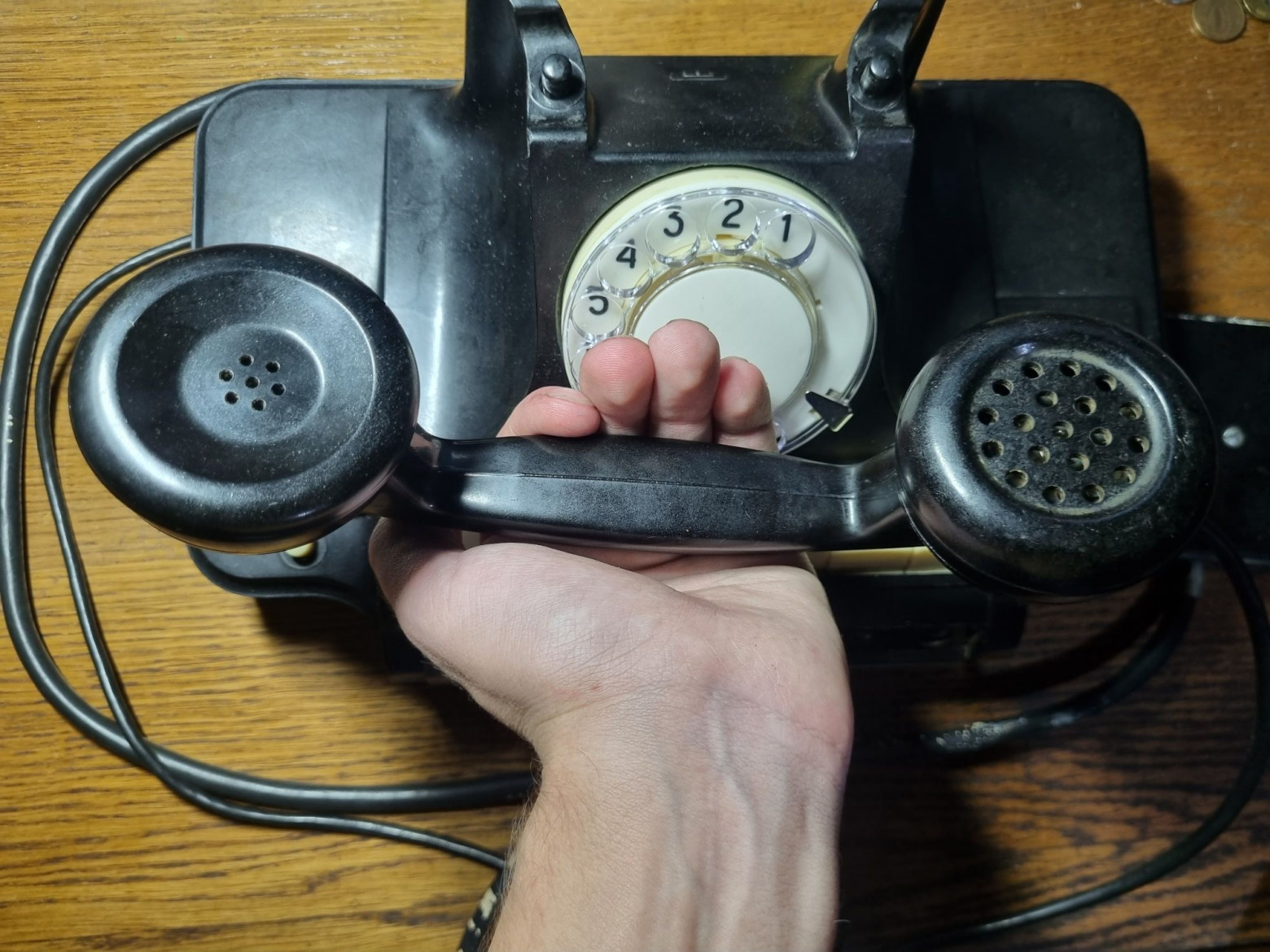

Красивая карболитовая трубка.

Обратная сторона.

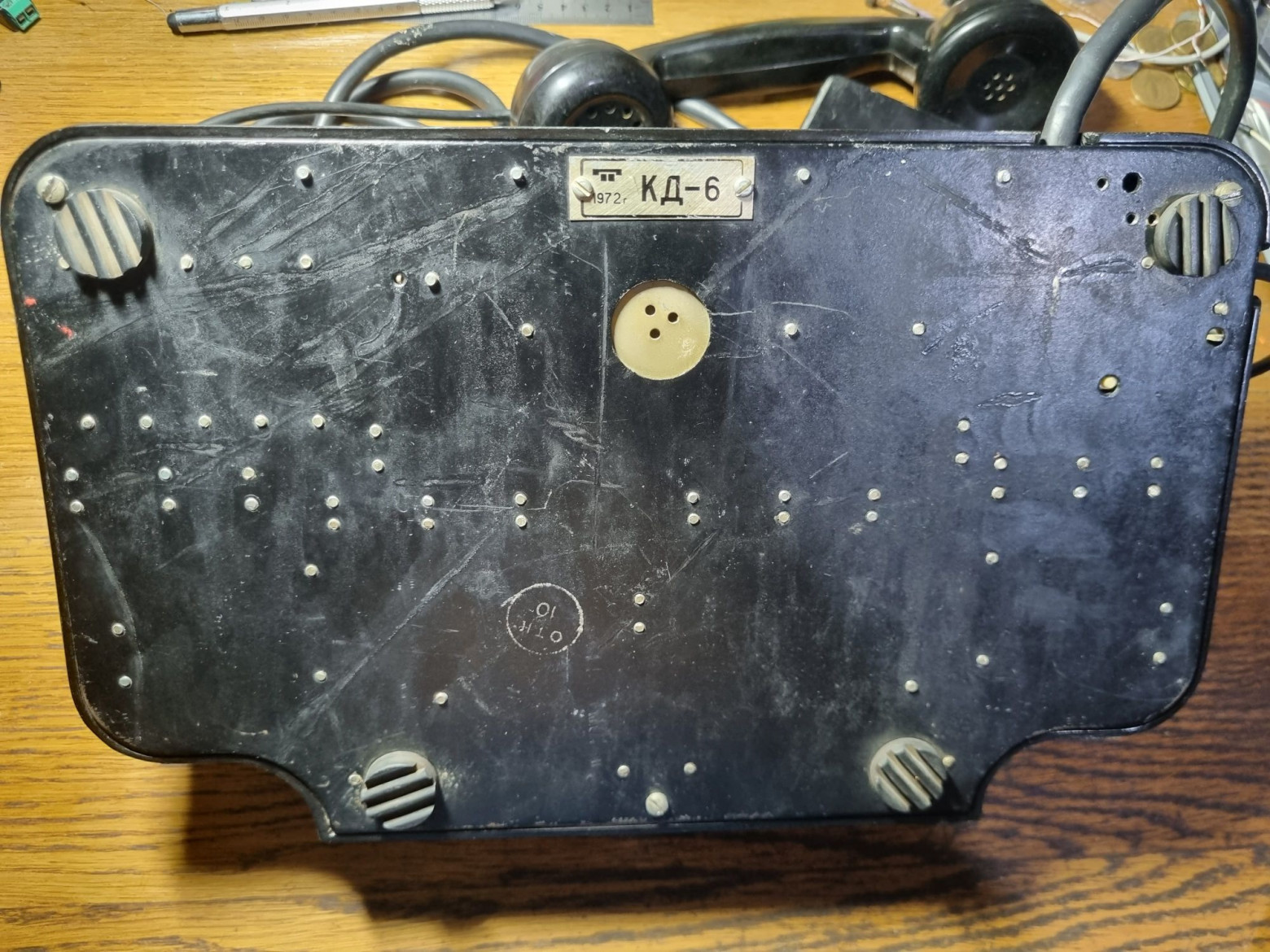

Судя по заводской табличке, аппарату уже больше полувека. Тем не менее, состояние у него неплохое. Если, конечно, не считать отвалившегося светофильтра и того, что девайс не работает.

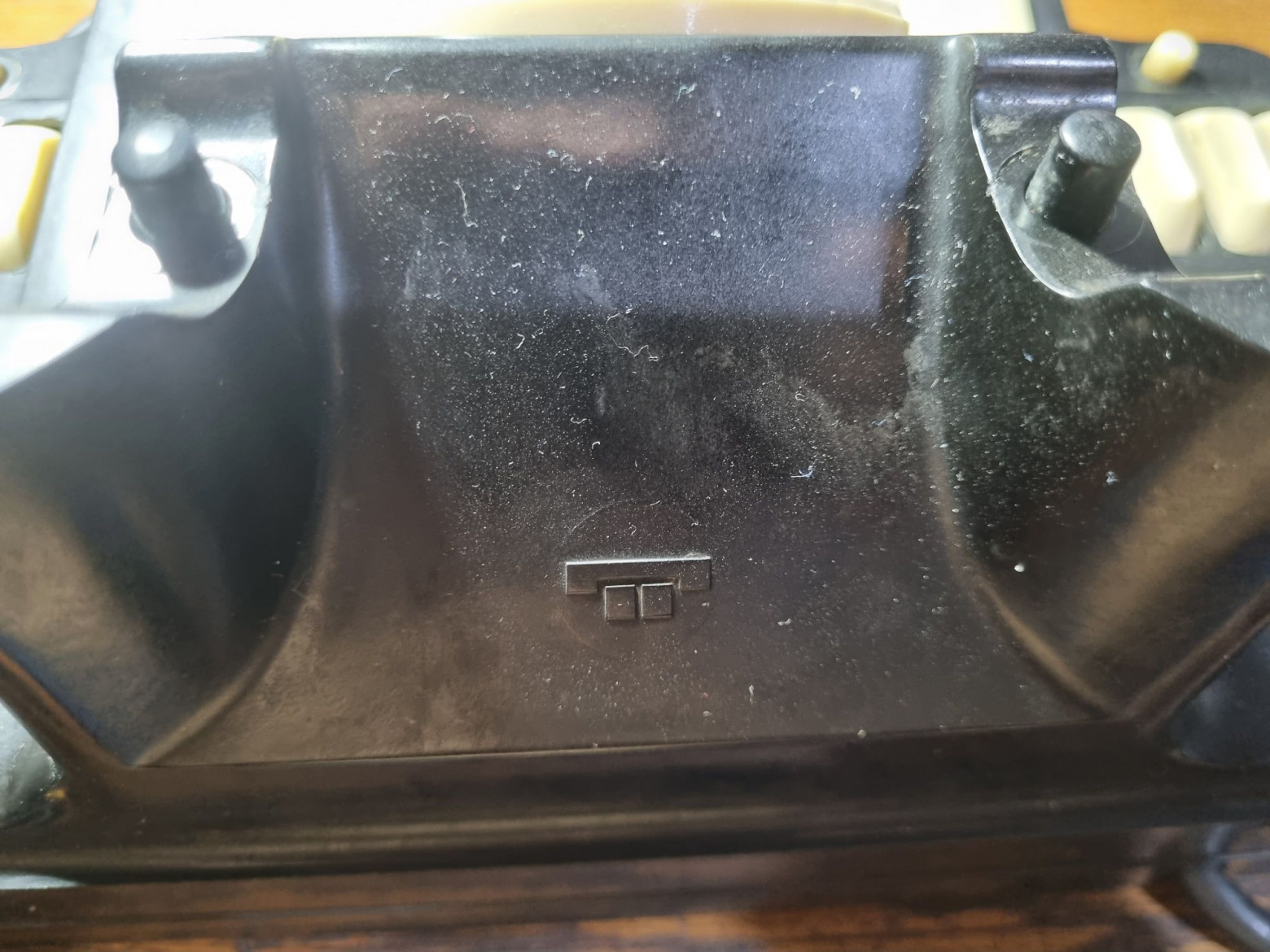

Сзади ничего особенного, только логотип Пермского телефонного завода «Телта».

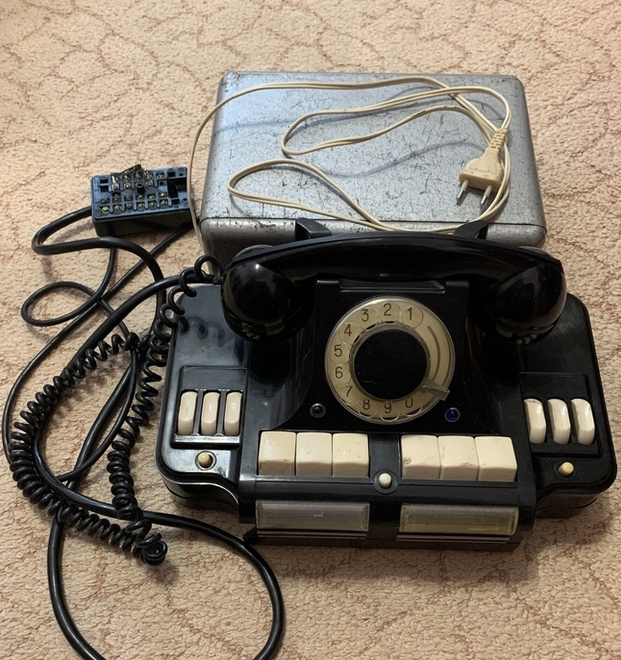

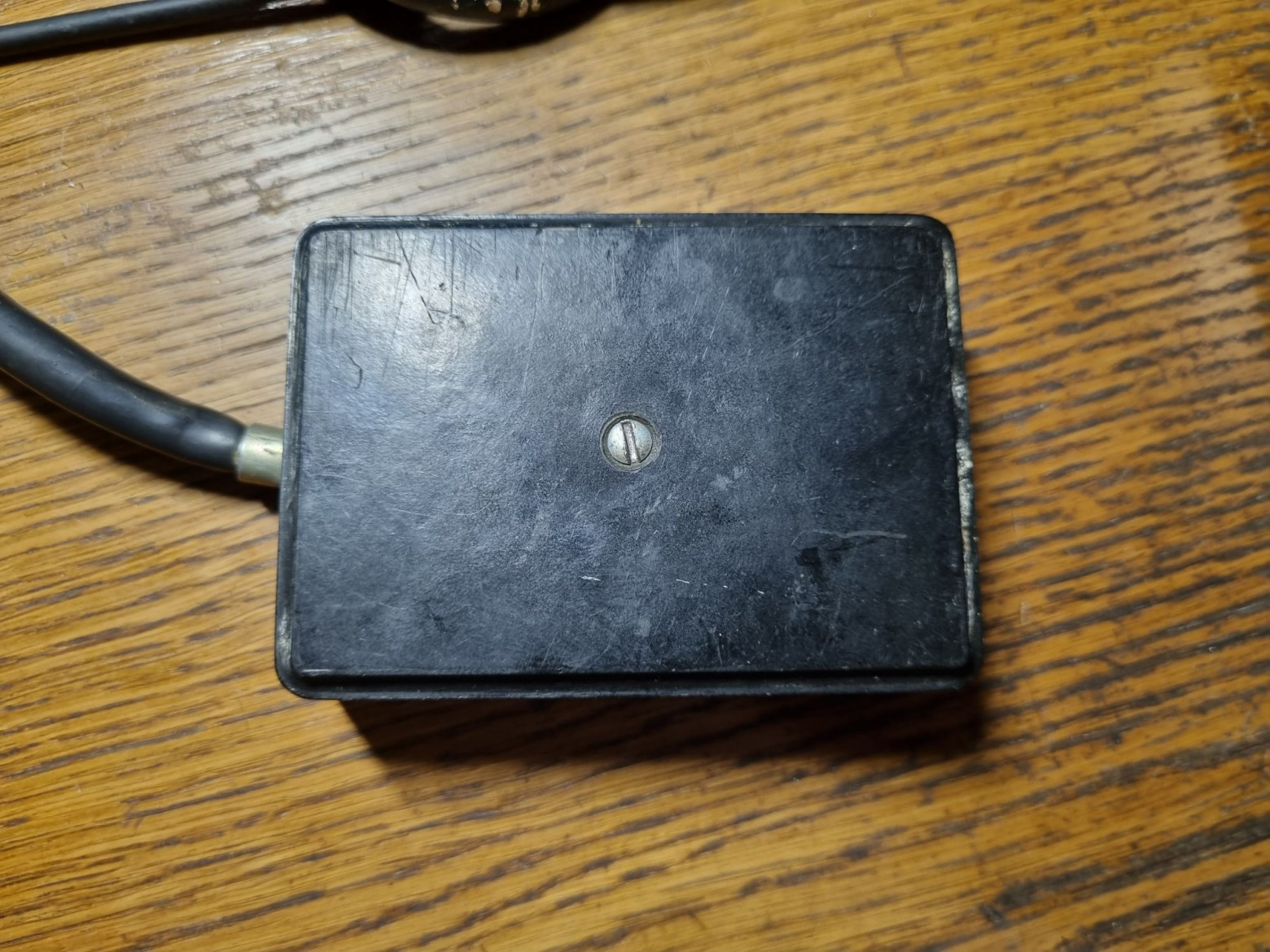

Вместо привычной вилки на конце провода коммутационная панель.

❯ Подключаем аппарат

На удивление, на просторах нет понятного описания, как же вообще подрубить данную железку к линии. Те, что имелись, меня даже наоборот запутали, потому что мой аппарат, как позже выяснится, был неисправен.

Итак, сняв крышку с коммутационной панели, внутри можно увидеть примерно следующее:

Контакты, помеченные «ЗВ», служат для подключения внешнего звонка. По сути внутри аппарата они просто заведены на маленькую кнопочку под номеронабирателем, больше нигде в схеме они не задействованы.

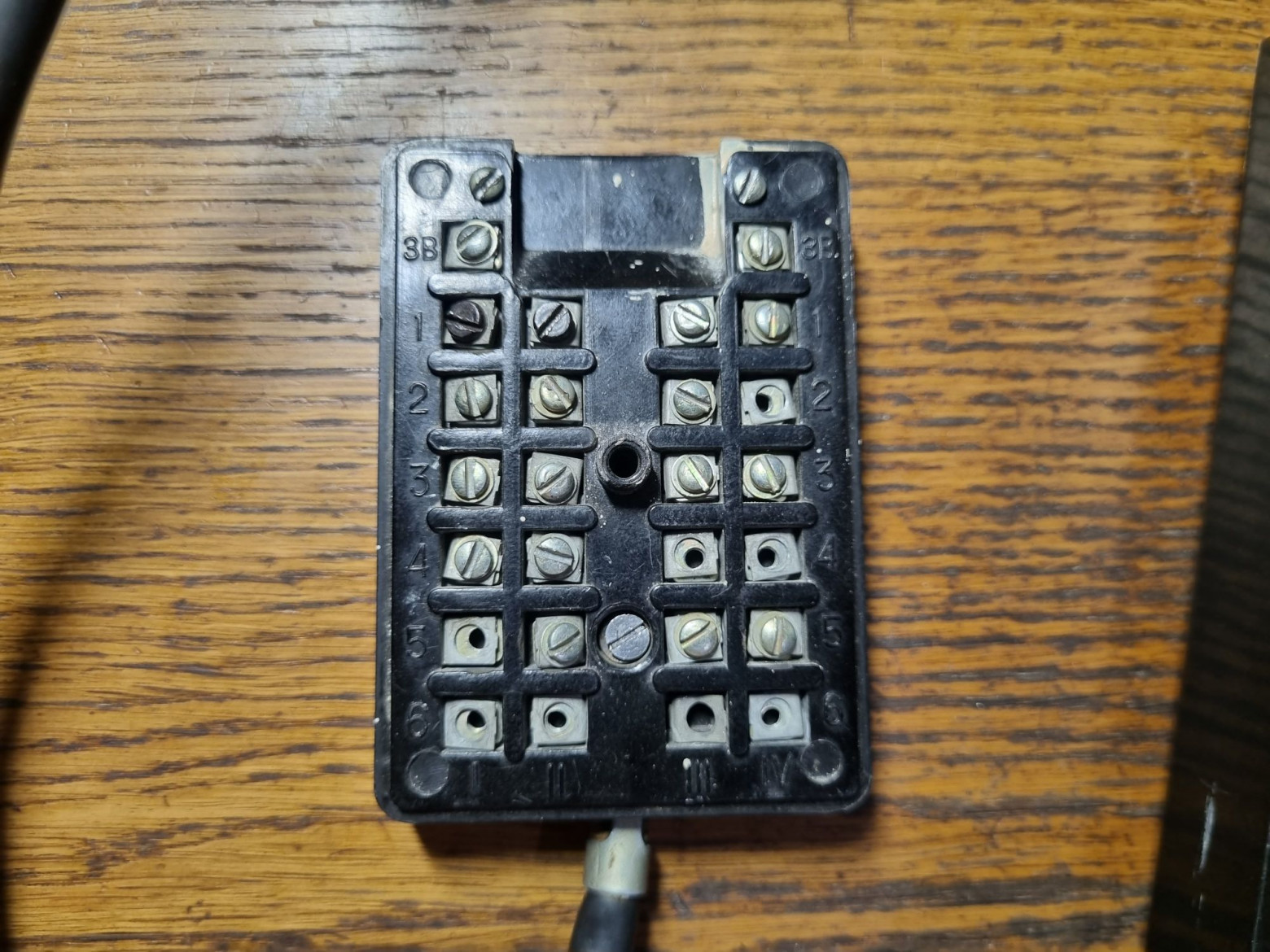

Следом идут контакты абонентских линий. По вертикали цифрами от 1 до 6 обозначены входящие линии, по горизонтали от I до IV — контакты подключения. Итак, распиновка коммутационной коробки следующая:

• I — плюс линии от АТС

• II — минус линии от АТС

• III — плюс ведомого телефона

• IV — минус ведомого телефона

Как нетрудно догадаться, при звонке нажимать надо именно на ту кнопку, к которой были подключены провода. Если в вашем экземпляре коммутационная коробка откушена, то нужная пара проводов ищется не менее просто: они подходят к контактам переключателя клавиши.

❯ Первый запуск

Ну что же, попробуем запустить девайс и посмотреть, как он работает (ну, или не работает). Для проверки подключил его к обычной городской шестидесятивольтовой линии, для которой он и был предназначен.

То, что я увидел дальше, сильно меня удивило.

Никаких звуков в трубке не было, а при наборе номера слышался прерывистый гудок. При звонке на городской телефон девайс звонил, однако при нажатии соответствующей клавиши просто затыкался, тогда как вызывающий абонент продолжал слышать КПВ. Само собой, никакой связи не было. Странно, очень странно.

❯ Внутренности

Что мы делаем, когда к нам в руки попадает очередная железка? Правильно: мы её разбираем.

Откручиваем винты и снимаем верхнюю карболитовую крышку. Снимать её надо предельно аккуратно, чтобы не оторвать провода номеронабирателя.

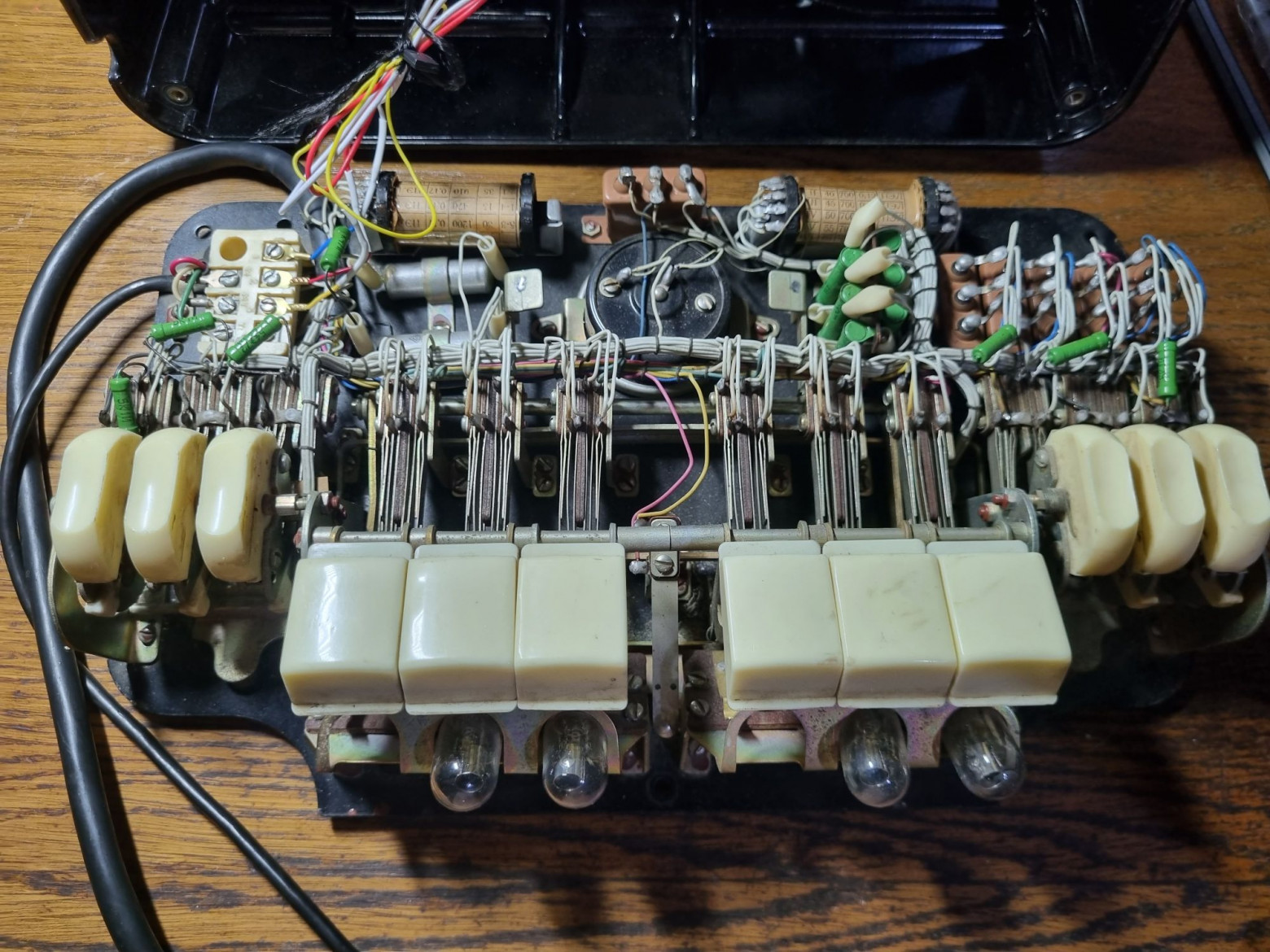

Внутри видим красивую конструкцию: куча переключателей с открытыми контактами, металлобумажные конденсаторы, два сигнальных трансформатора. Из интересного: «традиционного» рычажного переключателя в телефоне нет. То, что на вид кажется им, на самом деле рычаг возврата клавиш. Если зажать «линейную» клавишу рукой и не отпускать, то аппарат перейдёт в режим разговора и при положенной трубке.

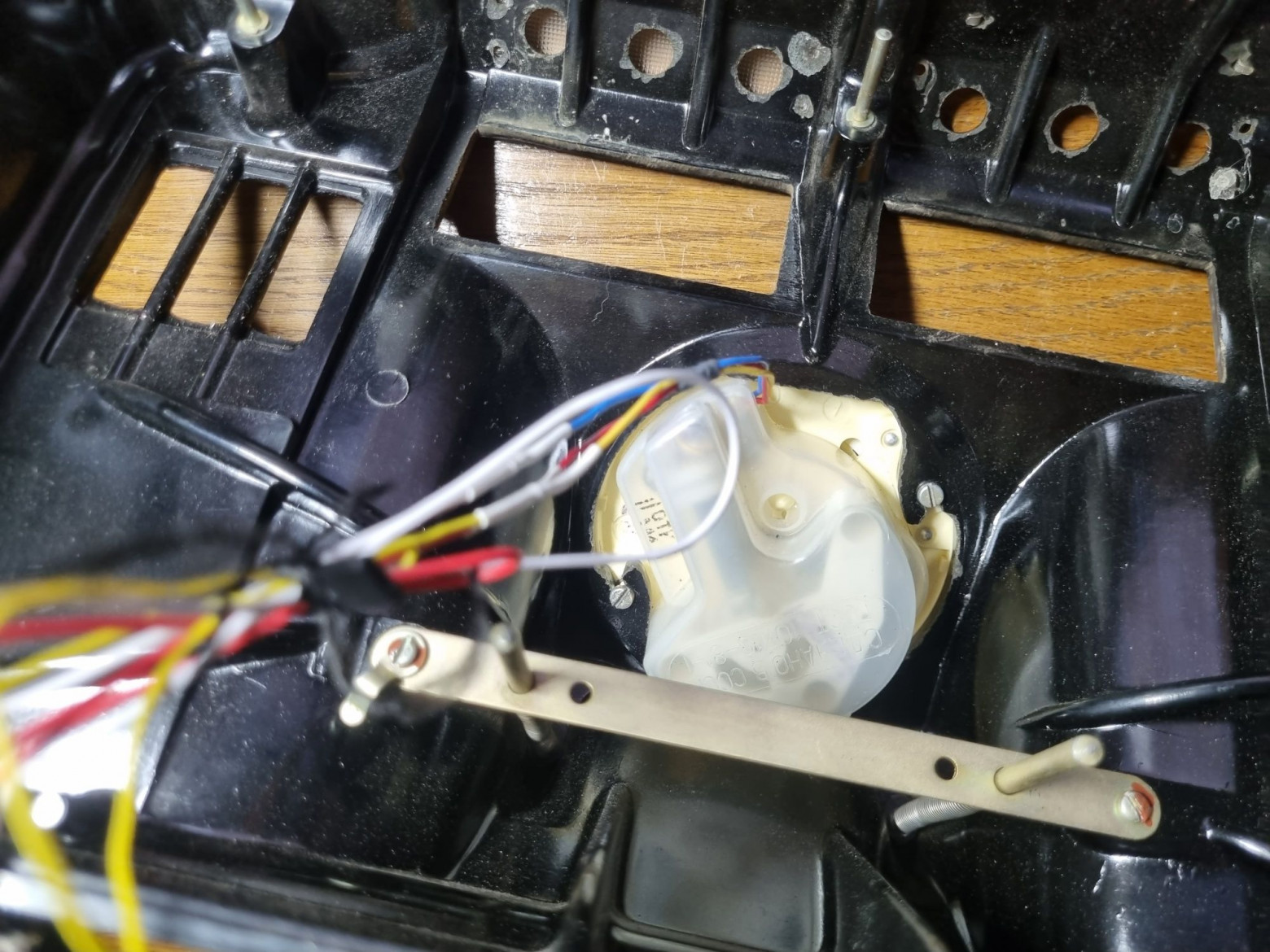

На крышке остался номеронабиратель. Сверху виден толкатель кнопки звонка.

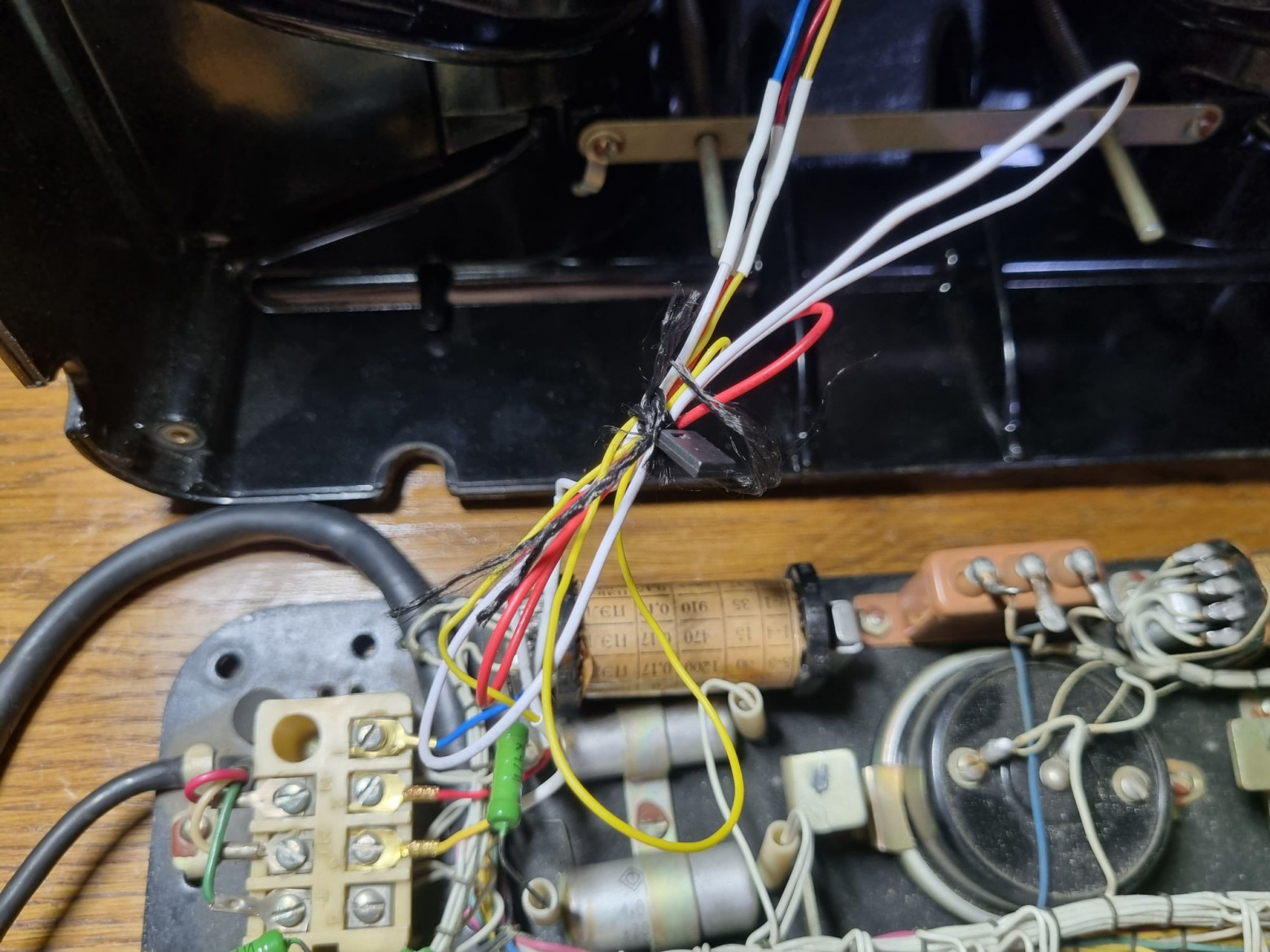

Видимо, в этом наращивании проводов и заключался весь ремонт.

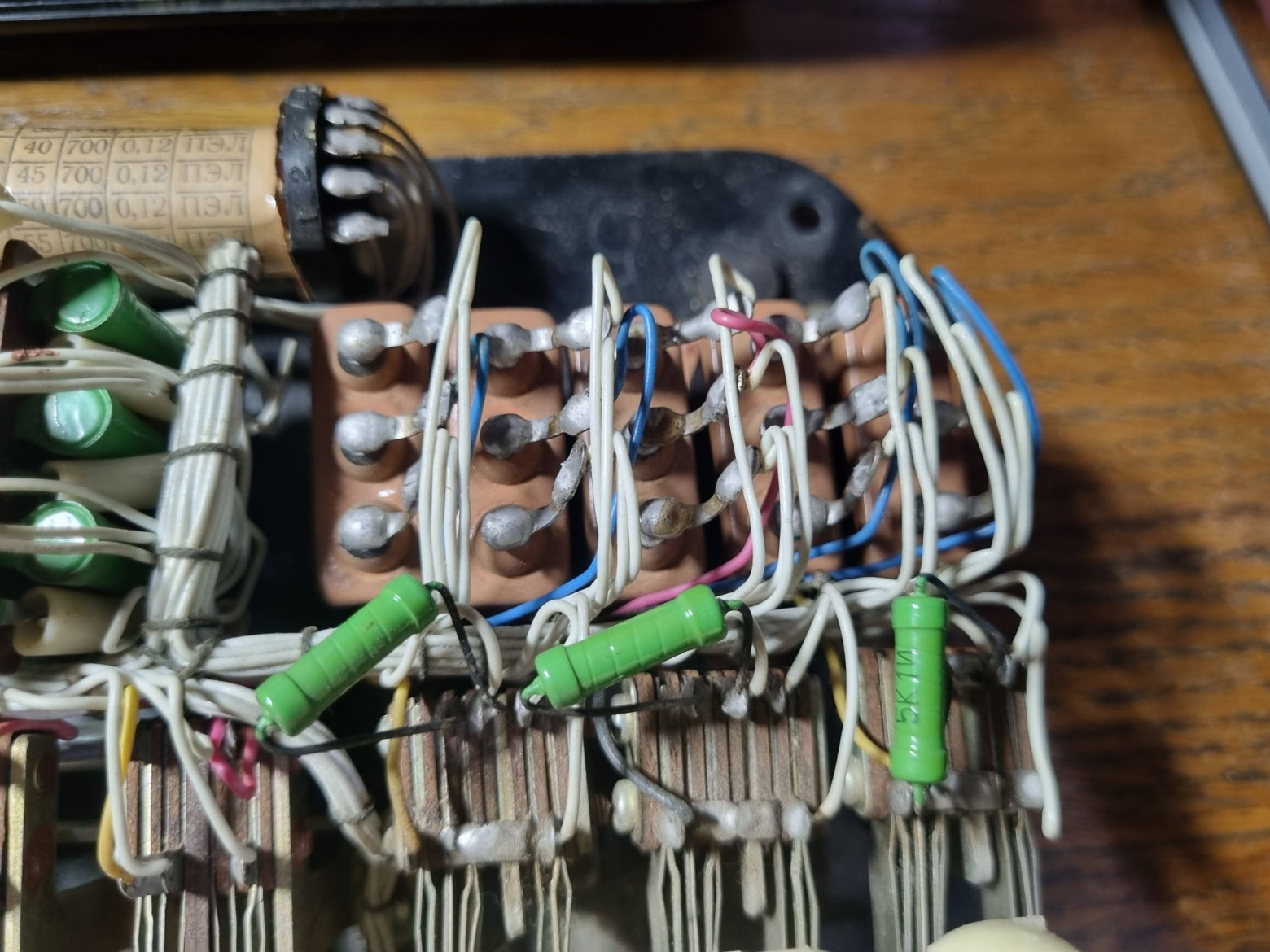

Металлобумажные конденсаторы МБГО.

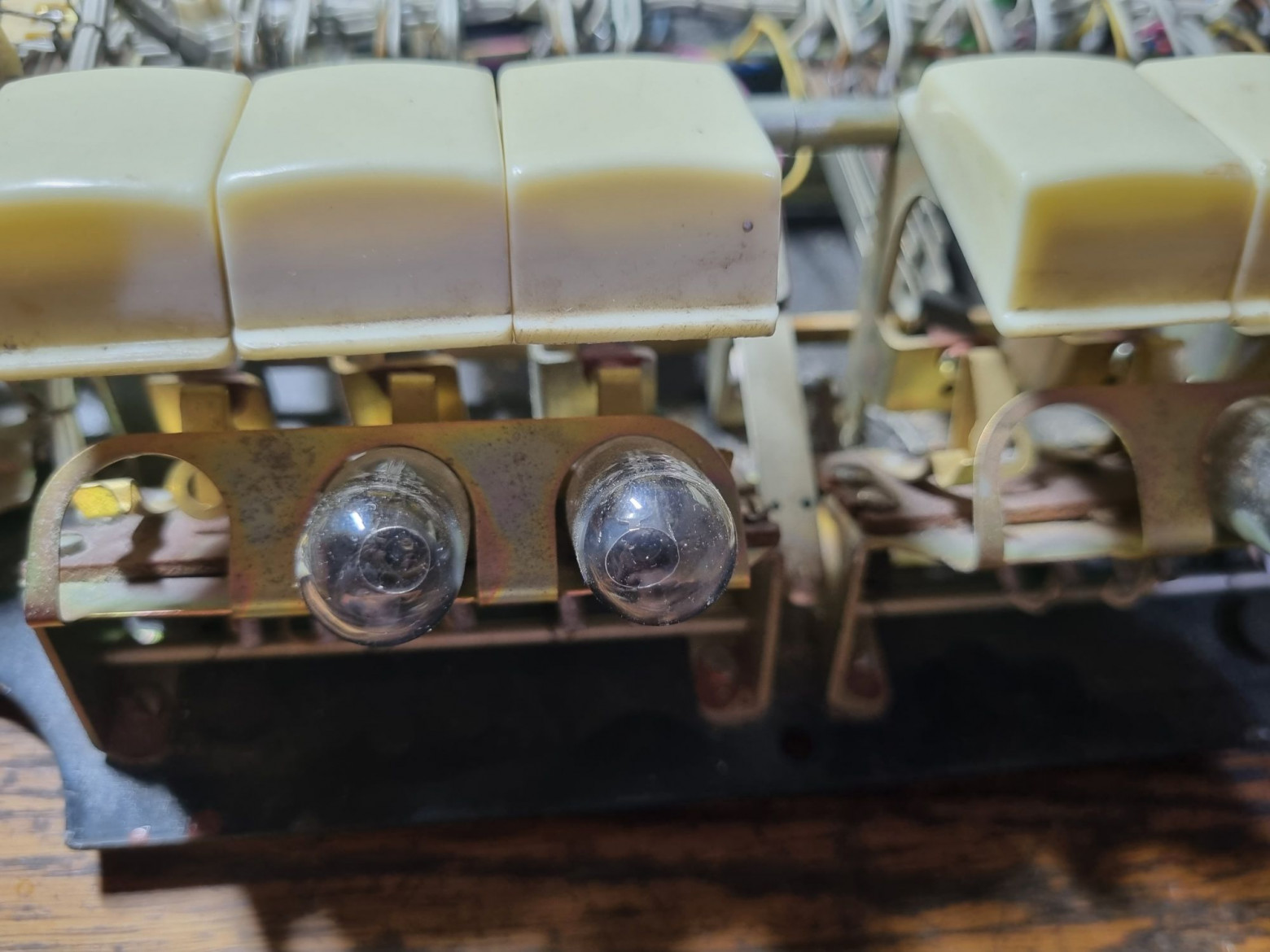

А вот это неоновые лампочки.

Помимо индикации они также служат одним из компонентов релаксационного генератора, издающего звук звонка. Поэтому, если лампа вытащена или разбита, при поступлении звонка на эту линию телефон не будет издавать ни звука.

А это и есть телефонный капсюль, издающий тот самый звук.

❯ Загадка трёх проводов

Внутри ничего подозрительного обнаружено не было. В чём же дело?

Подумал, что дело в трубке. Открутил крышечки, прозвонил провода, однако всё было в норме.

Польский угольный микрофон. Интересно, был ли он там с завода, или это кто-то поставил его уже потом?

Подозрение пало на эту часть. Сам номеронабиратель был исправен, что показала его проверка мультиметром.

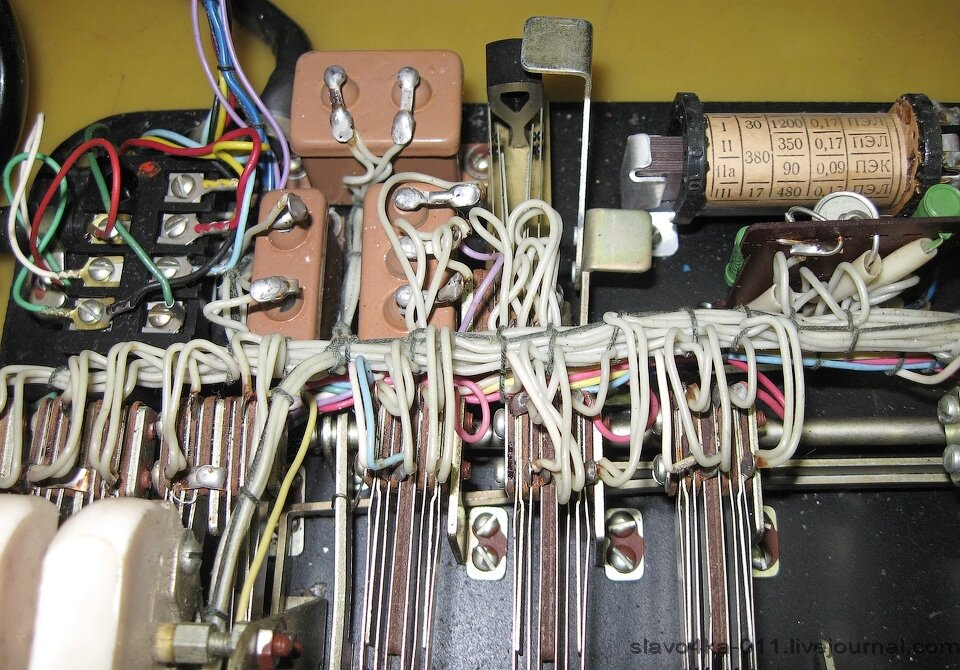

А вот в подключении я немного усомнился. Было решено поискать в интернете фото внутренностей и узнать, как там на самом деле.

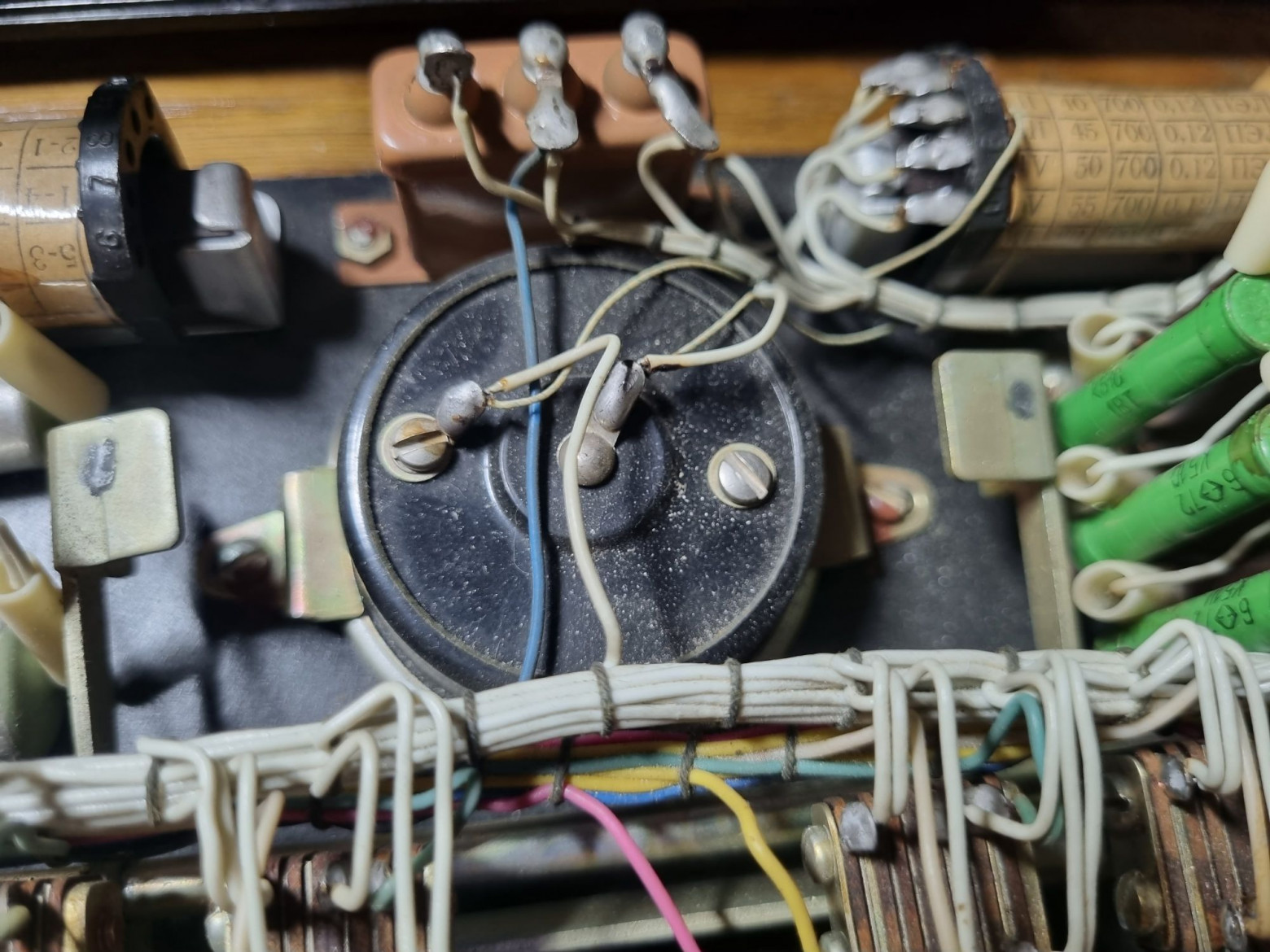

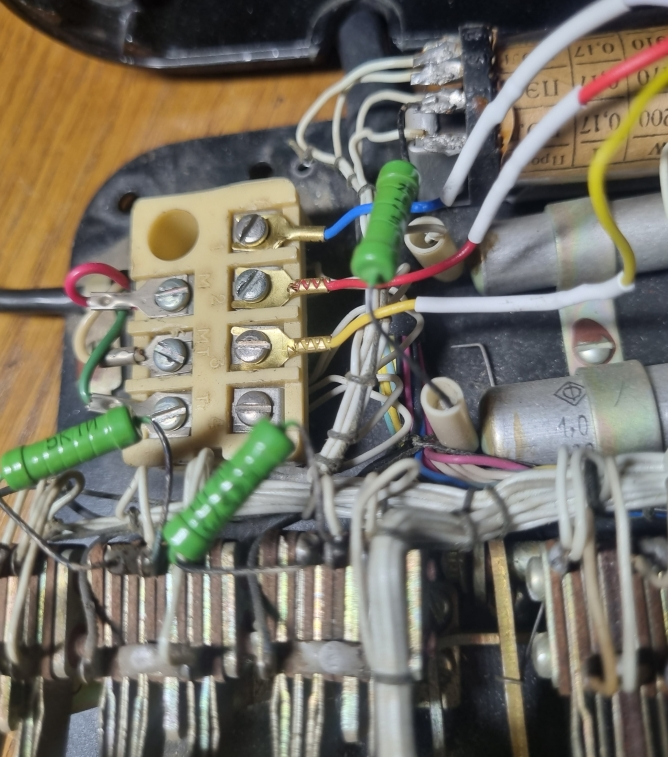

Хмм, интересно. Если верить фото из интернета, синий и жёлтый провода у меня почему-то поменяны местами.

Опыт оживления всякой техники подсказывал, что никогда не стоит угадывать назначение проводов по их цветам. Но всё же эту теорию было решено проверить. Открутил клеммы, поменял провода местами. Ну что, пробуем?

Оно живое, оно работает! Причиной всему и вправду был неверно подключенный номеронабиратель.

❯ Так к чему в итоге его можно подключить?

Как можно видеть из ролика, аппарат без каких-либо переделок можно подключить к обычной городской линии (что бы ни писали в интернете). Собственно, именно для неё он и предназначен.

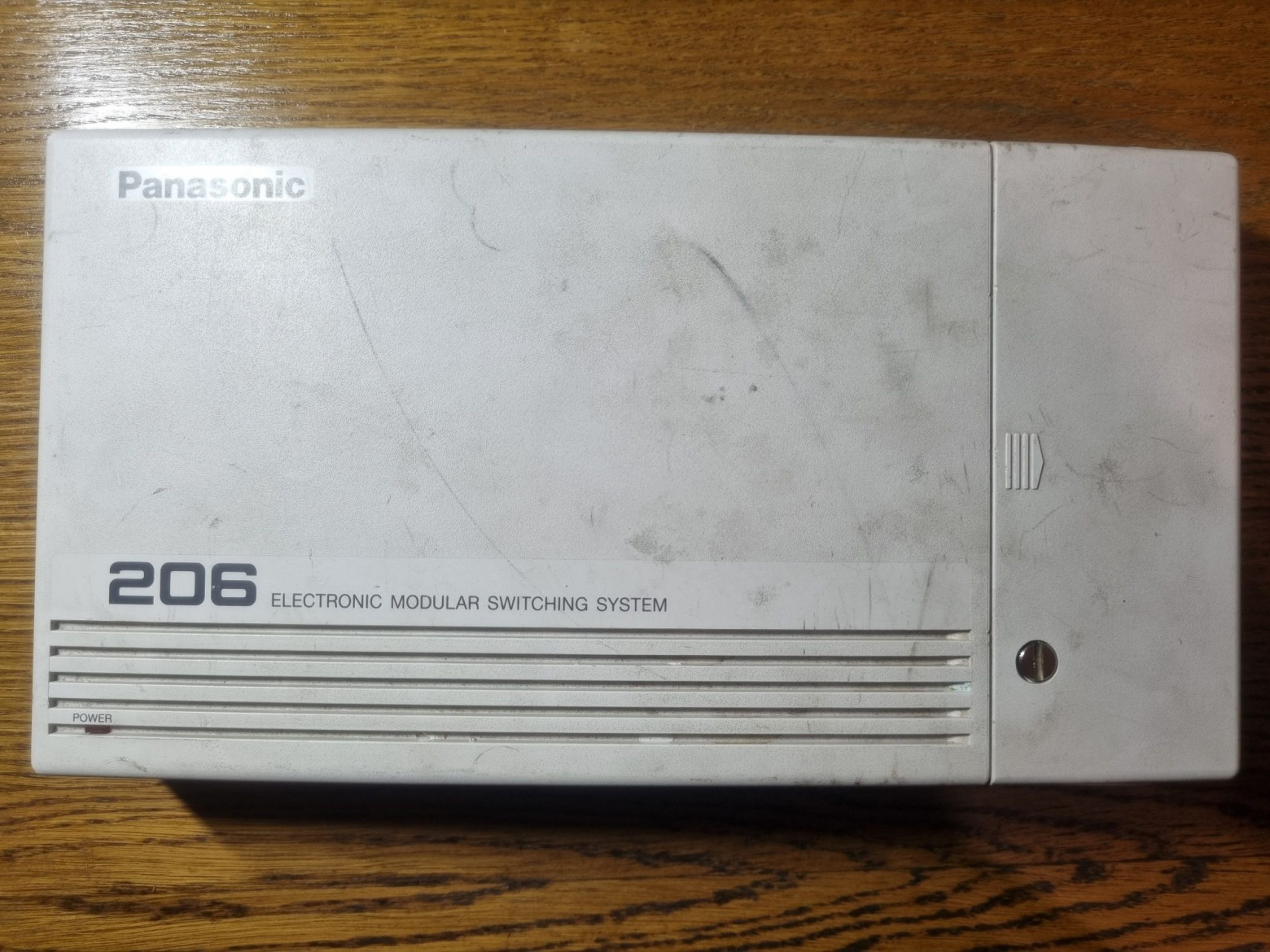

Чуть хуже обстоят дела с офисными мини-АТС.

В зависимости от модели, аппарат либо всё так же будет звонить (возможно, чуть тише, чем на обычной линии). Немного сложнее будет с импульсным набором: на некоторых девайсах его надо будет включить в настройках.

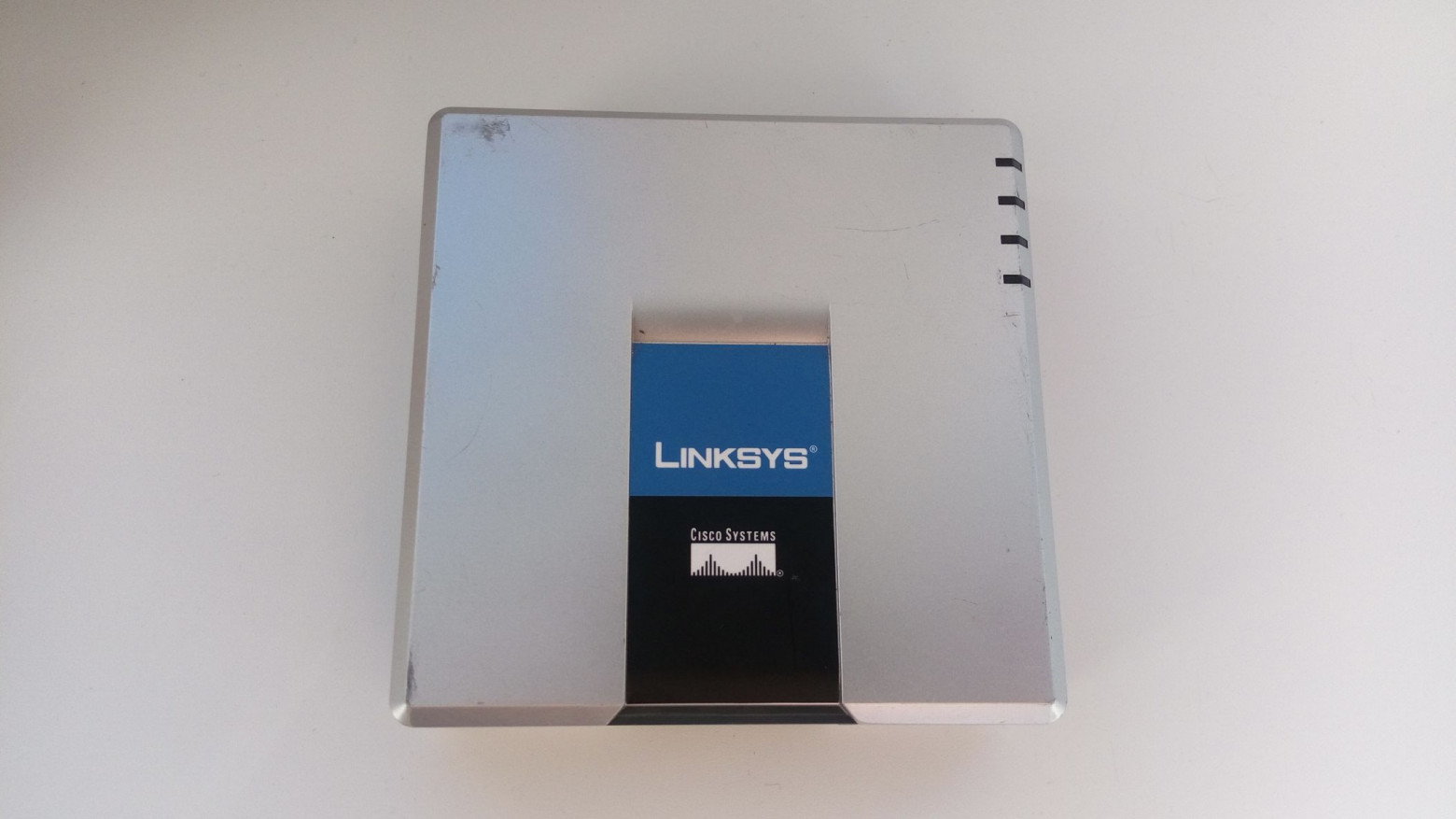

Совсем всё грустно с VoIP-шлюзами.

Хотя отдельные экземпляры и поддерживают импульсный набор, напряжение вызывного сигнала у них заметно ниже того, что требуется для зажигания неонки. Поэтому подключенный к такой коробочке аппарат звонить, вероятно, не будет.

❯ Что же в итоге?

Несмотря на то, что этот телефон не имеет никакого отношения к военной или шифровальной аппаратуре, выглядит он не менее круто, чем ранее рассмотренный телефон спецсвязи.

Аппарат из статьи в итоге был отправлен обратно, где был подключен к миниАТС и вполне успешно работает. Никаких проблем с его подключением больше не возникло.

Такие дела.
