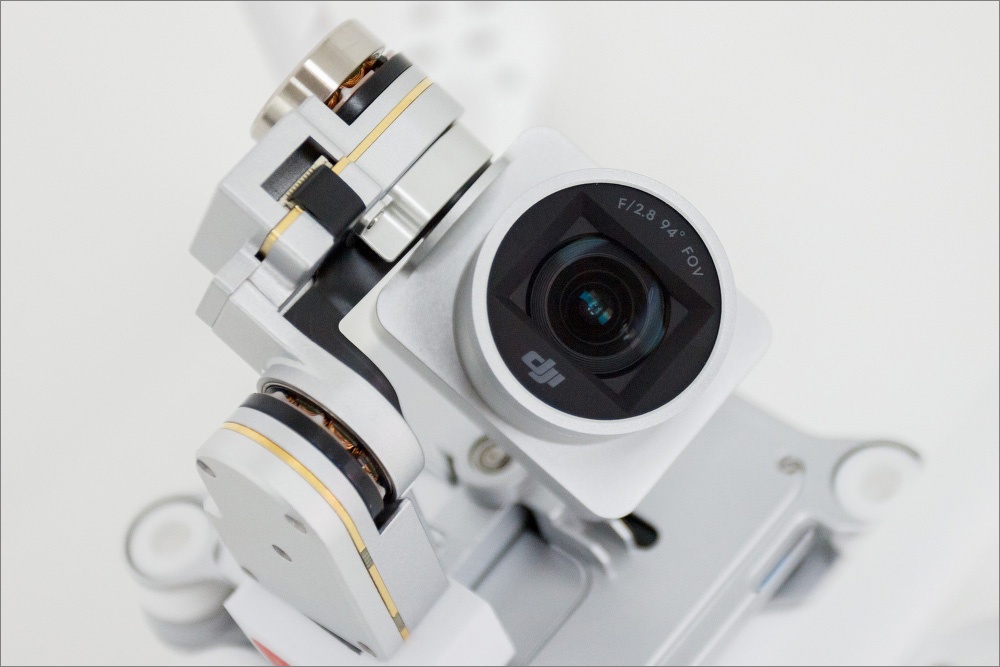

В области радиоуправляемых летательных аппаратов, похоже, можно обозначить целую примету: как только речь заходит о квадракоптерах, стоит ждать неминуемого упоминания компании DJI. Причиной тому являются явные успехи производителя. Например, DJI Inspire One, который у всех на слуху, по характеристикам оставляет позади все аналоги в своём классе. Отпугивает в коптере только высокая цена. Но и на этот случай у компании есть альтернатива в виде DJI Phantom 3, о «Профессиональной» модификации которого сегодня и пойдет речь.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 1

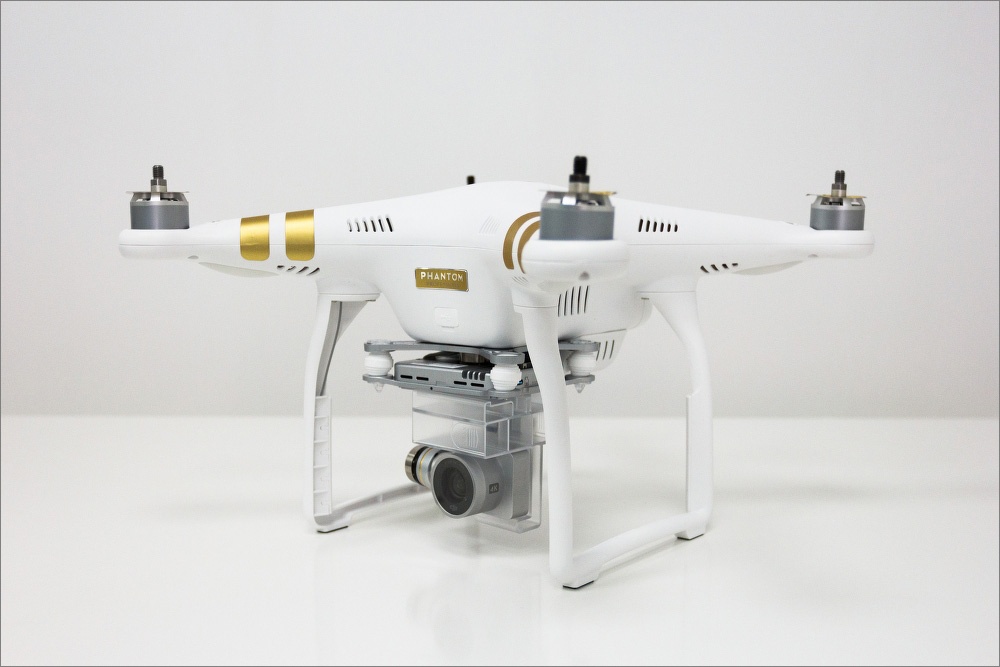

DJI Phantom 3 представляет собой развитие линейки любительских квадрокоптеров. Но именно эта модификация уменьшает до минимума разницу в возможностях относительно профессиональных решений и вышеупомянутого Inspire One в частности. «Из коробки» коптер оснащён вращающейся на трёх осевом подвесе камерой, которая лишена эффекта «рыбьего глаза». При этом дрон поставляется в двух модификациях: Advanced и Professional. Лётные характеристики и конструкция у дронов абсолютно одинаковы. Разница между моделями заключается исключительно в камерах: в Advanced качество записи ограничивается FullHD, в то время как у Professional – 4K.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 2

Характеристики

Коптер:
— Вес (с пропеллерами и аккумулятором): 1280 г;
— Максимальная высота полёта: 6000 м;
— Время полёта: 23 мин;
— Максимальная скорость: 16 м/с;
— Максимальная скорость подъема: 5 м/с;
— Максимальная скорость спуска: 3 м/с;
— Допустимая температура: 0°..40°C.

Камера:
— Сенсор: Sony EXMOR 1/2.3";
— Диафрагма: f/2.8;
— Поле зрения: 94°;
— Разрешение: 12,4 Мпикс;
— Разрешение фотографий: 4000 x 3000 пикселей;
— ISO: 100-3200;
— Формат видео: MP4, MOV (MPEG-4 AVC/H.264);
— Формат фото: JPEG, DNG.

Конструкция и комплектация

DJI Phantom 3 Professional поставляется в сравнительно небольшой коробке. Открыв её, первым делом обнаруживаем закрывающий все комплектующие картон с инструкцией. Сам же дрон и прочие предметы комплекта плотно удерживаются в аналогичной картонной конструкции. В целом, такая упаковка позволит на первых порах надежно транспортировать дрон до места запуска перед покупкой рюкзака или кейса – к необходимости последних вы сами рано или поздно придёте.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 3

После извлечения всех компонент из коробки обнаруживаем следующее:

  • Квадрокоптер;
  • Пульт управления;
  • 8 пропеллеров;
  • Зарядное устройство;
  • Сетевой кабель;
  • Кабель USB-microUSB;

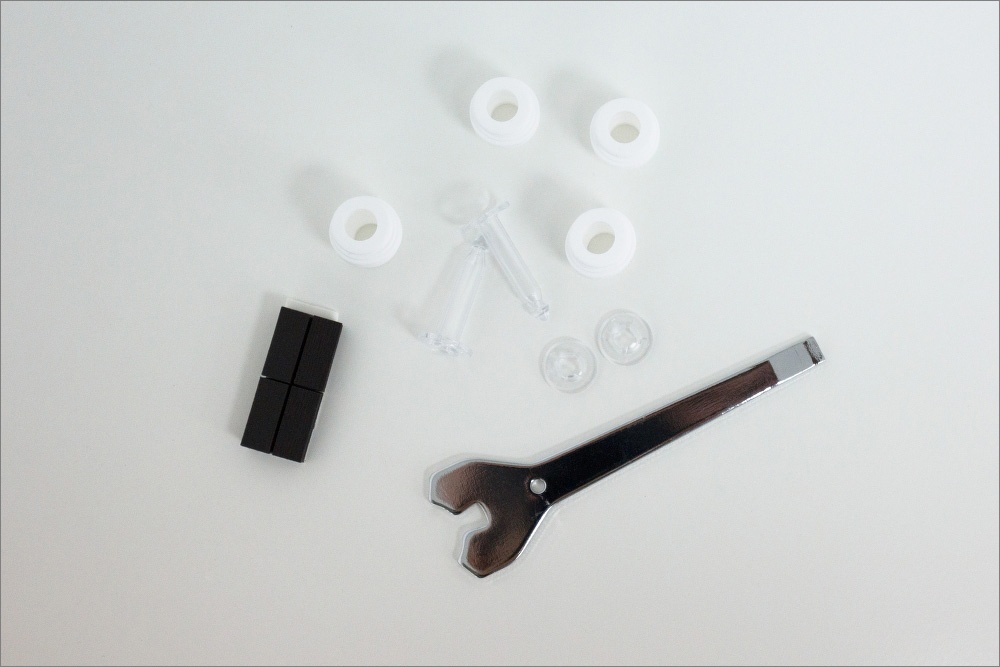

  • Комплект ключей и прокладок;

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 4

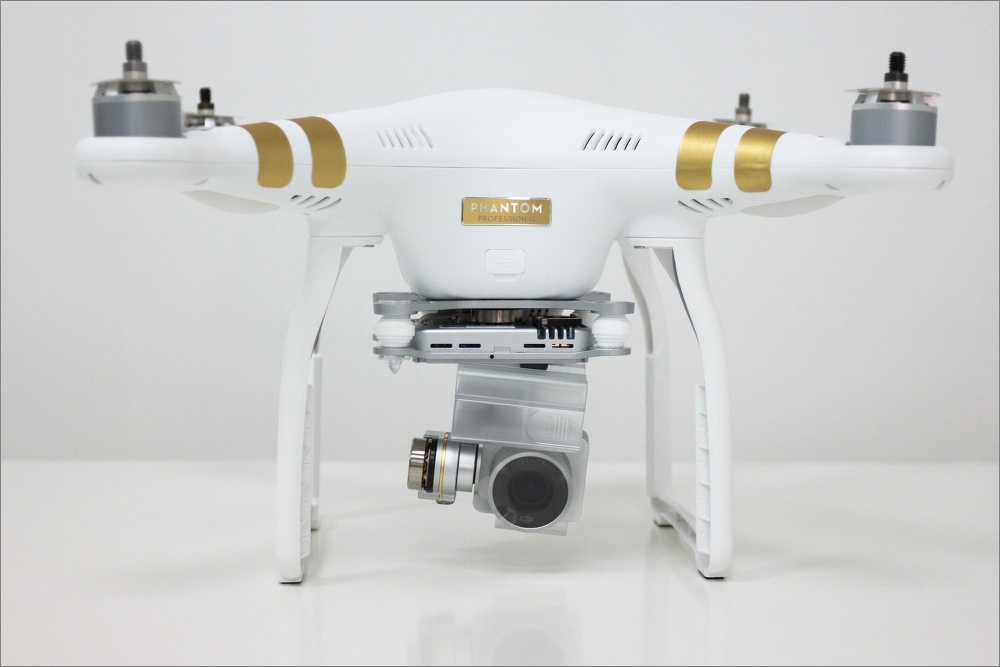

На первый взгляд дрон мало чем отличается от предшественника: здесь аналогичный дизайн, ножки, схожие габариты и похожая силовая установка. Модель Professional отличительна золотыми полосками и надписями. Так, на передней части красуется блестящая табличка «Phantom 4K», похожая на автомобильный шильдик. Advanced при этом украшен аналогичными деталями серебристого цвета. Рама и кожух коптера выполнены из пластика и, несмотря на футуристичную форму, выглядит такая конструкция монолитно и крепко.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 5

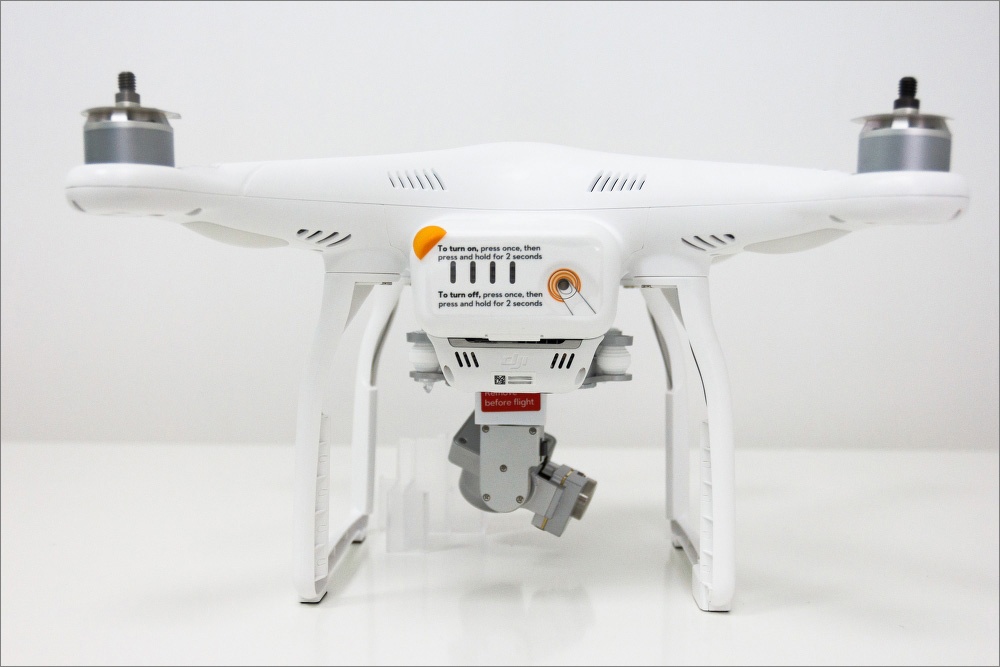

Прямо «из коробки» коптер поставляется с установленным сзади корпуса аккумулятором ёмкостью 4480 мАч. На нём расположена клавиша включения, а также индикаторы, которые будут показывать уровень заряда.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 6

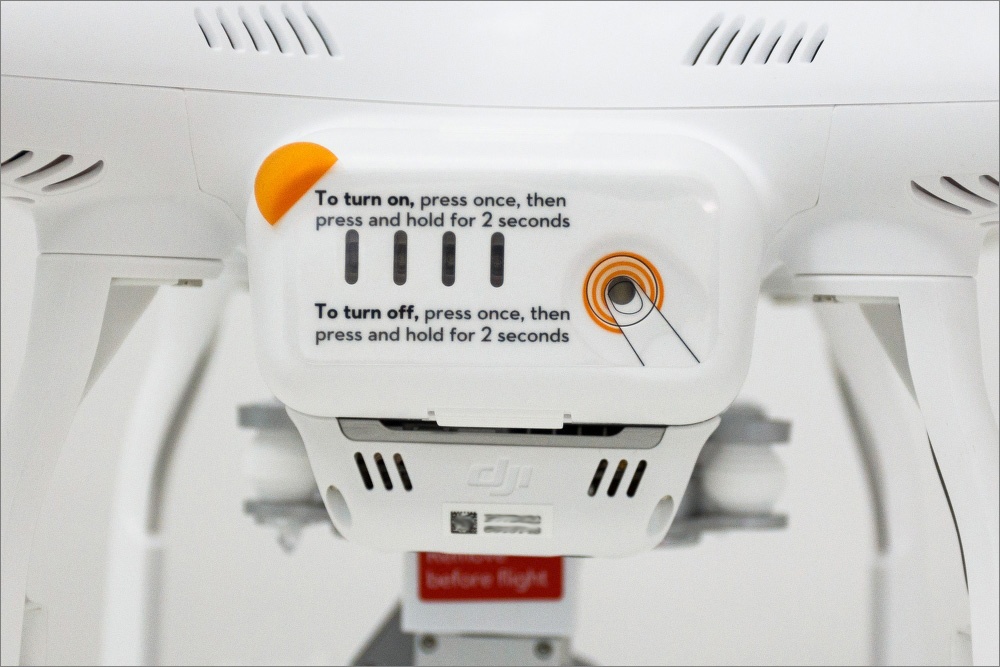

При близком изучении аккумулятора видно, что он стал крупнее того, что был в Phantom 2, а порт для питания изменился. Кроме того, компания заменила рабочее напряжение (15,2 В против 11.1 В). Это значит, что использовать аккумуляторы с прошлых моделей, несмотря на их внешнее сходство, не получится. К слову, мощность двигателей также возросла, а время полёта увеличилось до 20-23 минут.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 7

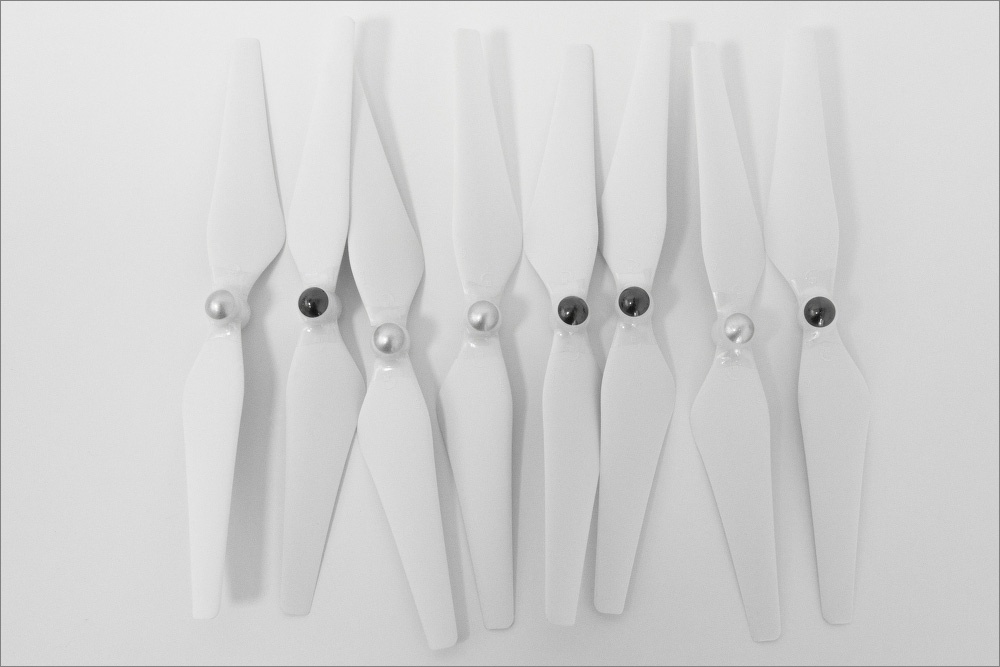

Силовая установка квадракоптера оснащена четырьмя электродвигателями, которые слегка наклонены. Крепить пропеллеры необходимо ориентируясь по меткам на винтах двигателя и колпачках самих пропеллеров.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 8

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 9

Как говорилось выше – всего их 8, четыре из которых запасные. Достаточно установить пропеллер на место и закрутить его в нужную сторону, а для более надёжного крепления выполнить затяжку вручную.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 10

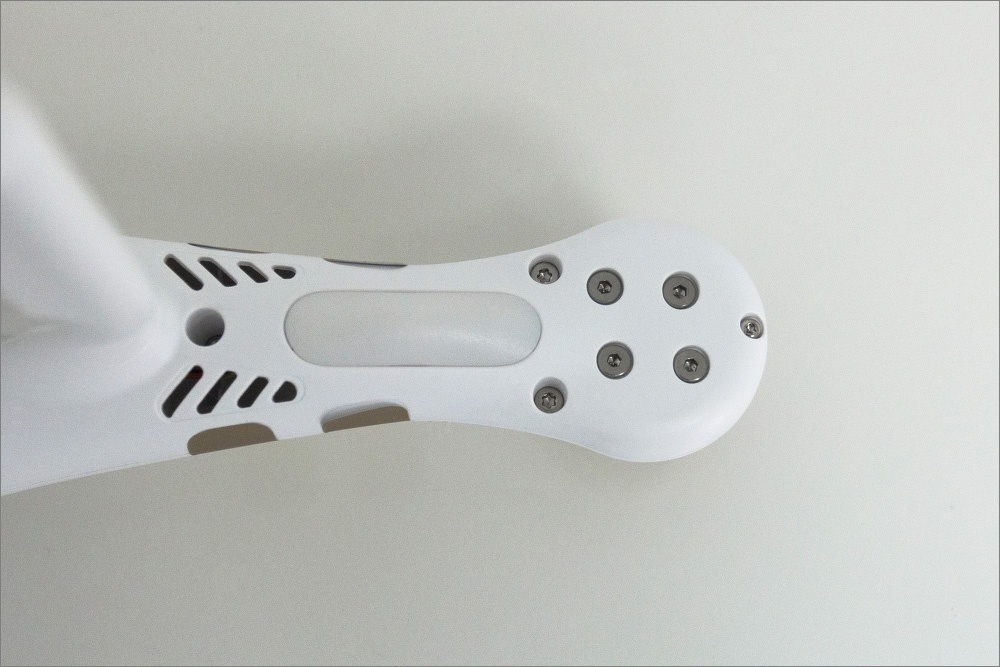

С противоположной стороны двигателей предусмотрены светодиоды для индикации прогрева, калибровки и ошибок.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 11

Задние индикаторы отвечают за состояние коптера. В зависимости от манеры мигания и цвета они могут сигнализировать об ошибке, необходимости калибровки, потере сигнала или о режиме полёта и подготовке к диагностике (более подробная информация о состояниях индикаторов указана в руководстве пользователя). Передние индикаторы отвечают за ориентацию коптера. Во время полёта они горят красным для быстрого определения «носа» дрона.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 12

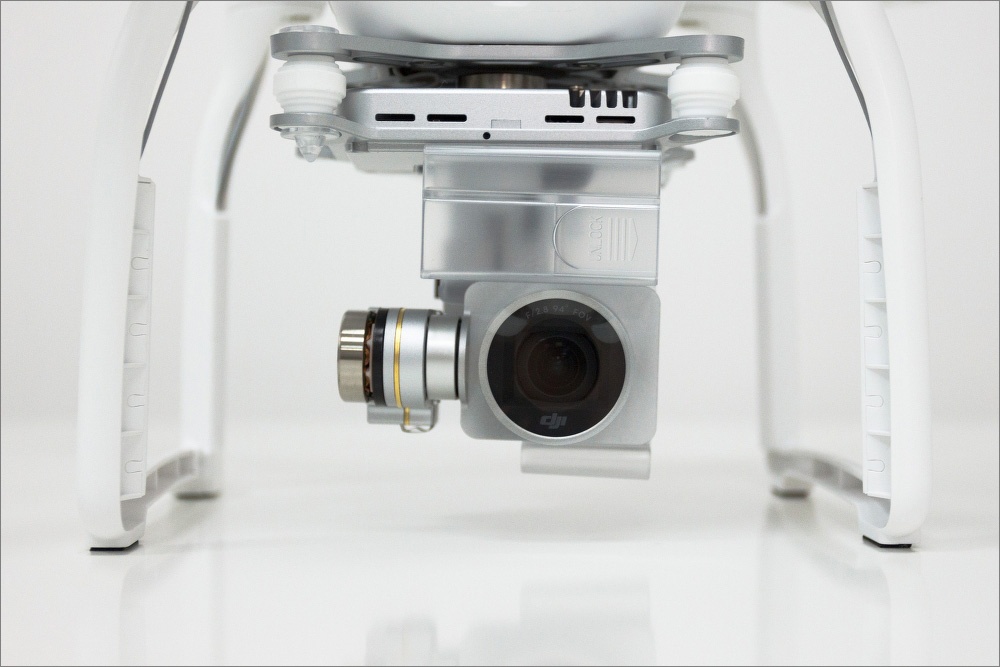

Самое интересное у DJI Phantom 3 находится между «ног». Установленные в ножках антенны теперь закрыты, а их присутствие выдают лишь провода, идущие непосредственно к телу дрона. Компас перекочевал в нижнюю часть одной из ножек и также закрыт пластиковым корпусом.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 13

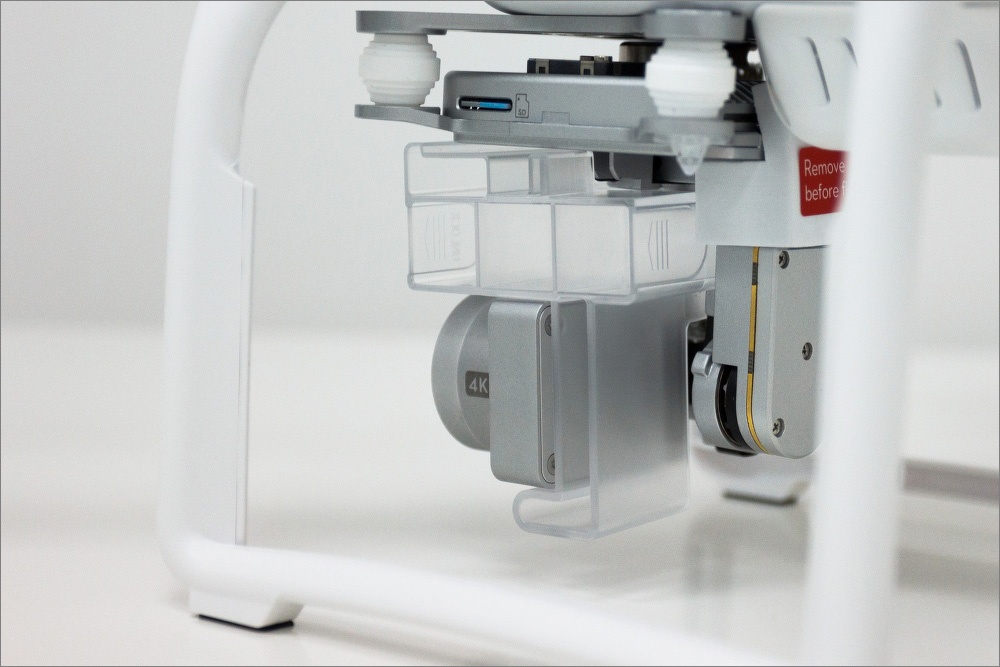

Крепление подвеса состоит из двух металлических пластин, между которыми установлены виброизолирующие демпферы. В целях обеспечения сохранности при транспортировки, между корпусом подвеса и камерой предусмотрен легко вынимаемый пластиковый блокиратор.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 14

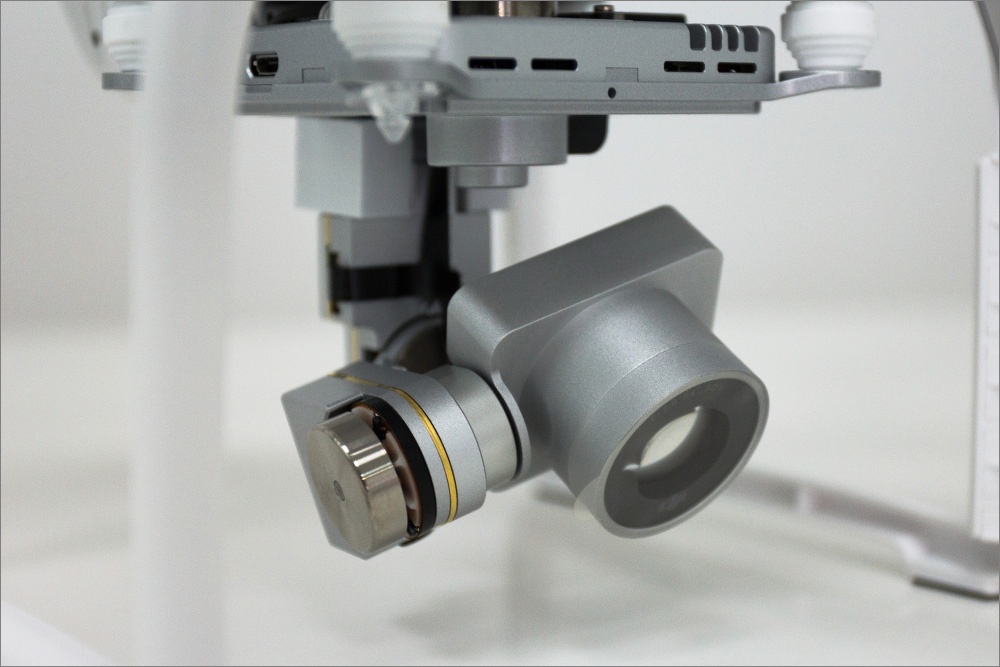

В выключенном состоянии без блокиратора камера не фиксируется и свободно вращается на подвесе. Наклоны камеры при пилотировании ограничиваются положением перпендикулярно земле и подъёмом на 30 градусов.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 15

Повороты по горизонтали не предусмотрены, что компенсируется непосредственно управлением дрона в нужном направлении. «Начинка» подвеса воспринимает информацию об угловой скорости, силе инерции и данных GPS. В целом, это тот же надёжный подвес из Phantom 2 Vision с трёхосевой стабилизацией и безколлекторными моторами, который неплохо подошёл для новой камеры с заметно увеличенным корпусом.

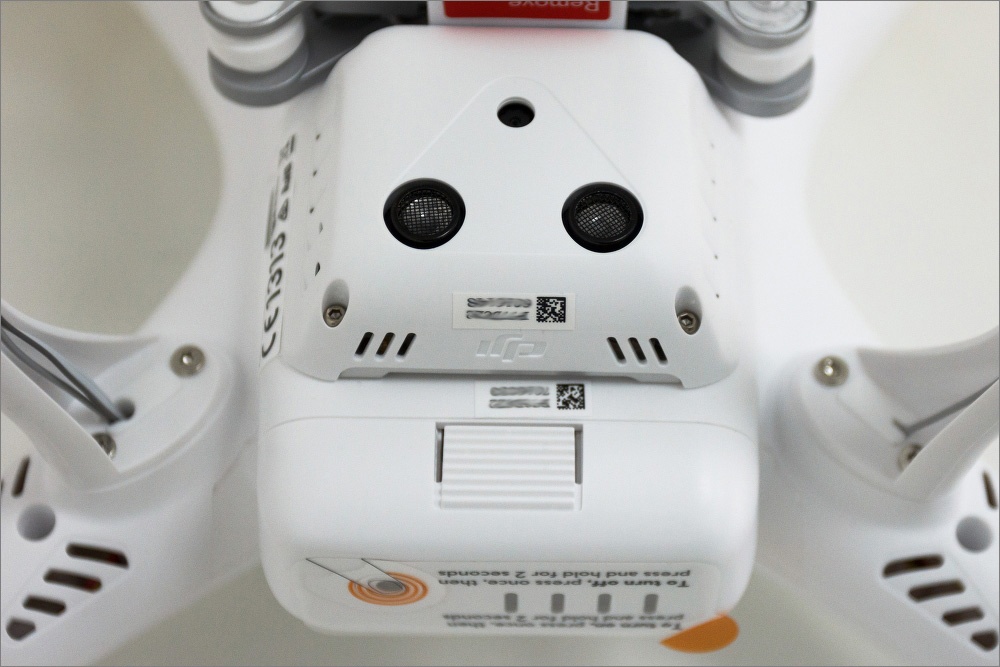

Еще одна любопытная вещь на нижней части корпуса – блок оптического позиционирования с сонаром, взятым прямиком из DJI Inspire One. Два сонар-сенсора отслеживают расстояние дрона до земли и прочих предметов, попадающих в поле действия датчиков. Небольшой «глазок» возле сенсоров – это камера, которая предназначена для анализа препятствий и улавливания высоты. Таким образом, блок предназначен для полётов в помещениях (до 3 метров) без использования позиционирования с помощью GPS. При полётах на открытой местности эту систему рекомендуется отключать во избежание резких манёвров коптера.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 16

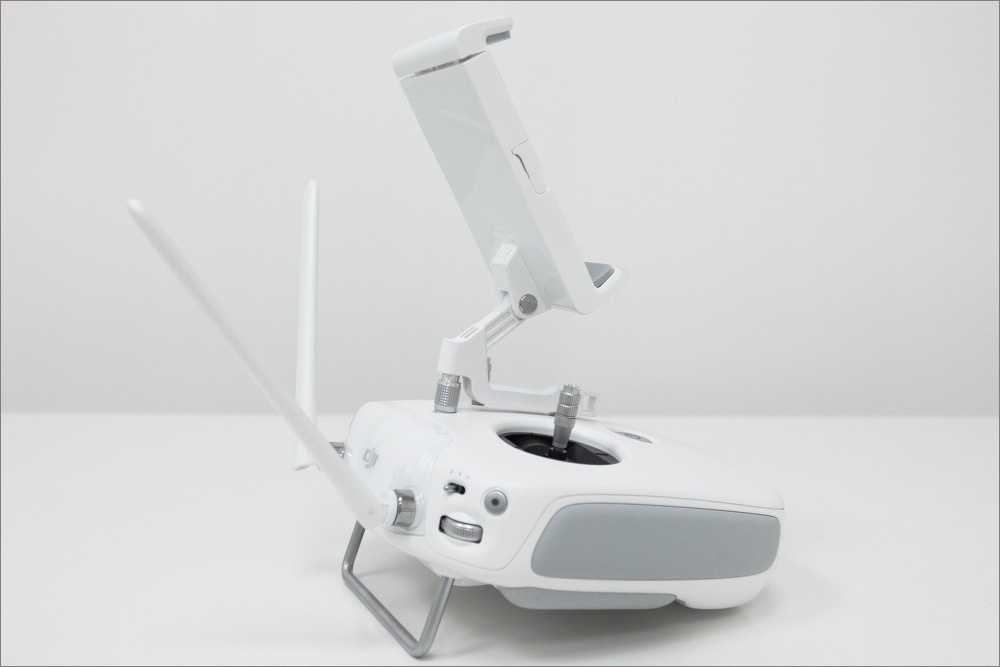

Ещё одно заимствование от DJI Inspire One заметно в пульте управления. За исключением нескольких деталей это тот же девайс. Кстати, для Phantom 3 подходит пульт от старшей модели. Он выполнен из белого пластика и имеет комфортные для удерживания габариты. По бокам корпуса расположены прорезиненные удобные вставки.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 17

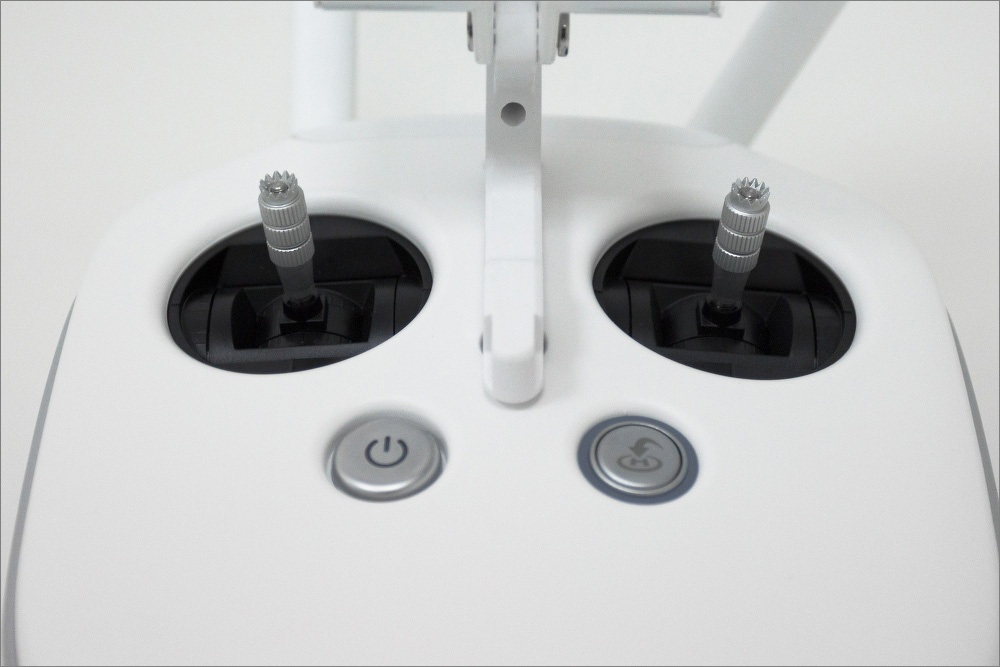

Сверху имеется два стика, которые отвечают за тягу, повороты и направление движения. В приложении DJI Pilot есть возможность переназначения стиков под разные функции. Изначально же левый стик отвечает за тягу и направление полёта, а правый позволяет управлять кренами. Под основными элементами управления находятся две клавиши, отвечающие за включение пульта и возврат коптера на место запуска. Ещё ниже расположены светодиоды для индикации уровня заряда и статуса работы пульта.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 18

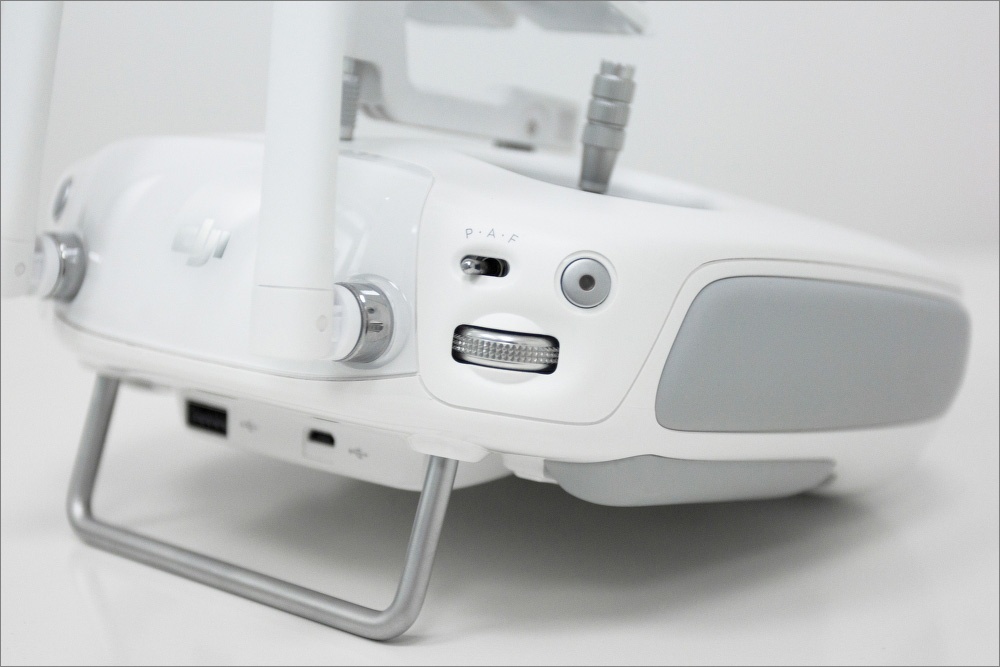

Пожалуй, самый важный элемент на пульте находится под левым указательным пальцем. Тумблер предназначен для смены режимов полёта. Режим «P» (Positioning) обеспечит полёт дрона по GPS, сонарам и акселерометру. В режиме «A» (Attitude) коптер стабилизируется только барометром. Режим предназначен в основном для полётов в помещении и других местах, где недоступны спутники GPS и ГЛОНАСС – привязка точки взлёта и дальнейшие координаты будут отслеживаться без GPS и оптического позиционирования. Высота полёта при этом не должна превышать 3 метра. Наконец, режим «F» (Function) обеспечивает полёт под контролем системы интеллектуального ориентирования. Смысл работы «функционального» режима заключается в блокировке ориентации коптера в различных положениях. Например, получится задать направление полёта исходя из записанной при взлёте стороны, или направить коптер на «интересное место» (Point of Interest), вокруг которого он будет кружиться.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 19

Кроме этого на левой части находится колёсико управлением подвеса, с помощью которого можно менять положение камеры. Соседствующая кнопка предназначена для начала и остановки записи видео.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 20

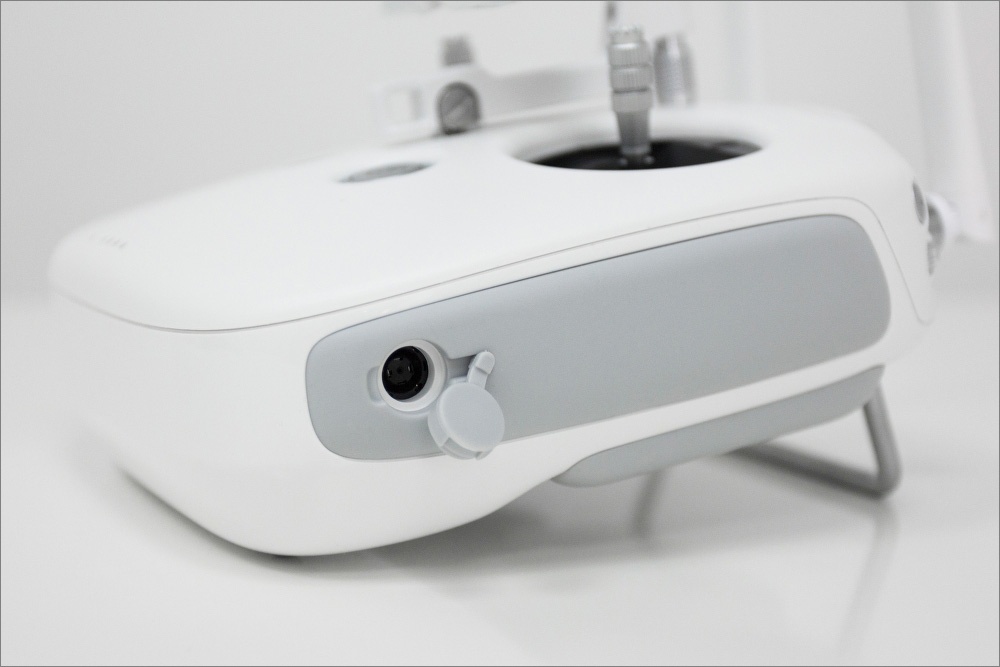

На противоположной стороне –  две клавиши для спуска затвора и включения режима просмотра отснятого материала. Рядом находится ещё одно колёсико – оно отвечает за настройку ISO при полётах и за перелистывание фото и видео в режиме воспроизведения.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 21

На нижней части пульта есть ещё две кнопки, которые больше походят на декоративные элементы. Как и стики, их можно настроить в приложении.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 22

Наиболее удобный способ пилотирования достигается за счёт использования пульта со смартфоном или планшетом – для этого на корпусе пульта есть регулируемый держатель. Для использования подходят планшеты на iOS и Android (с диагональю не более 10 дюймов).

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 23

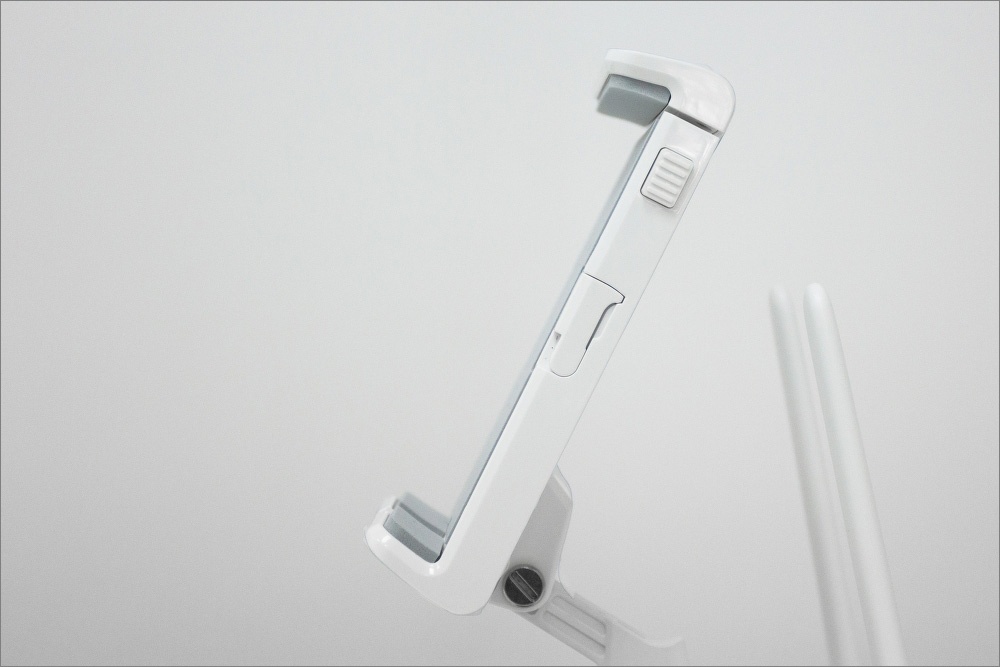

Для фиксации смартфона в держателе предусмотрены дополнительные выдвигаемые крепления. Чтобы синхронизировать пульт с мобильным устройством, требуется соединение посредством кабеля (USB-разъём находится на нижней части корпуса).

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 24

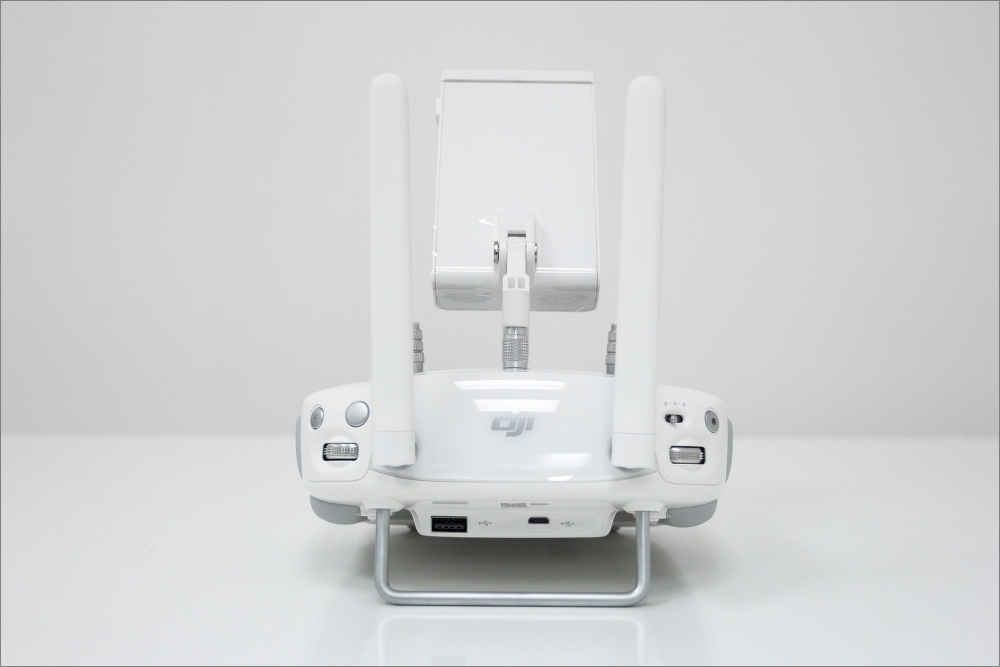

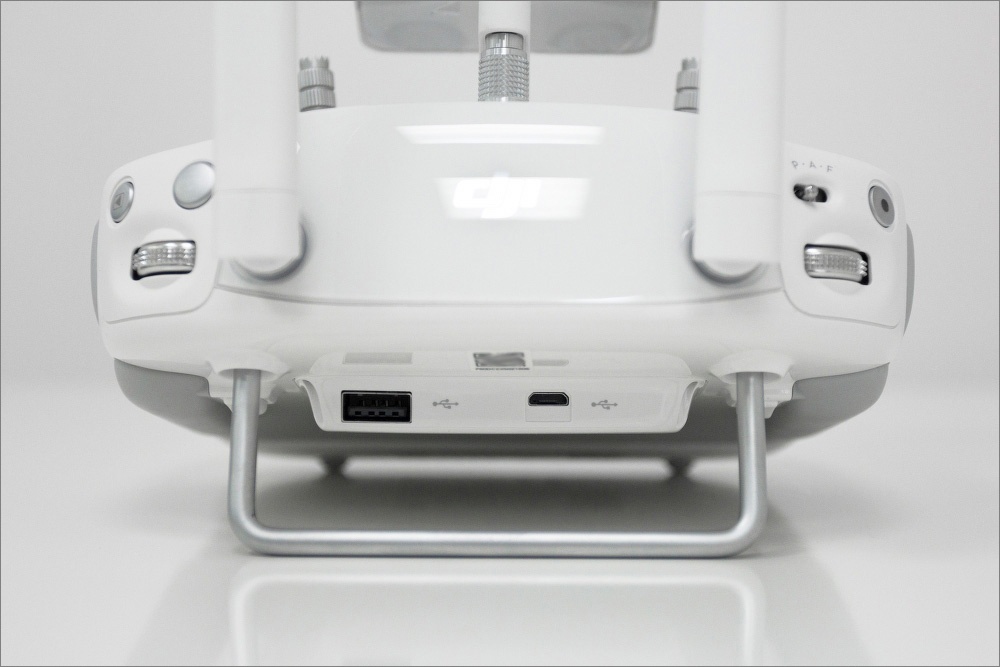

Знакомые с пультом от Inspire One заметят, что здесь нет HDMI-разъёма. Это значит, что изображение нельзя вывести на мониторы или другие устройства. Неплохой альтернативой в этом смысле стала возможность стриминга видео прямиком на YouTube через приложение DJI Pilot. Также стоит отметить, что Phantom 3 не поддерживает управление двумя пультами (для управления коптером и подвесом отдельно), как это реализовано в Inspire One.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 25

Пульт оснащён аккумулятором ёмкостью 6000 мАч. При таком ресурсе можно было бы рассчитывать на функцию подзарядки подключённого мобильного устройства, однако, её нет. Впрочем, у девайса и без того достаточно источников расхода заряда в виде двух антенн, работающих на частоте 2,4 ГГц, передачи потокового видео на устройство в FullHD и обмен прочими данными по кабелю. Заявленная дальность действия пульта при этом составляет 2 километра. Впрочем, эта цифра имеет скорее рекомендательный характер в целях безопасности, так как на YouTube есть масса примеров, где Phantom 3 отдалялся на 5 километров от точки запуска.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 26

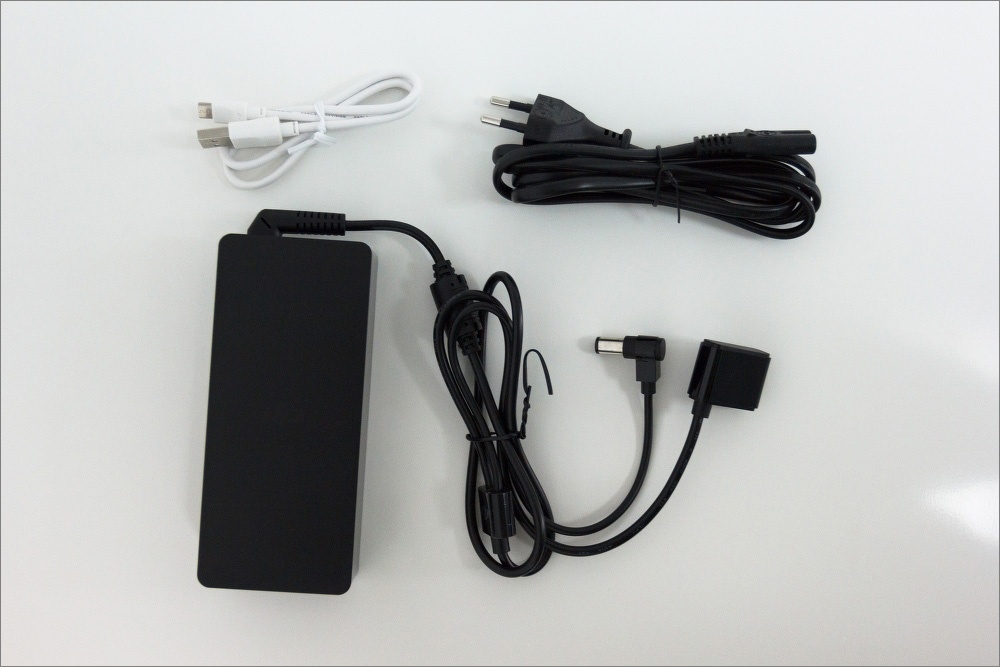

Зарядное устройство в комплекте оснащено двумя кабелями с разными разъёмами. Такая конструкция позволяет одновременно осуществлять заряд пульта и дрона, однако, компания не рекомендует пользоваться таким способом во избежание перегрева устройства.

Запуск и управление

«Из коробки» коптер практически готов к полёту, однако, перед первым запуском придётся проделать несколько шагов для настройки и активации аккаунта. После того, как пропеллеры установлены на свои места, извлечён блокиратор подвеса, а к пульту подсоединено устройство с приложением DJI Pilot, можно приступать к включению.

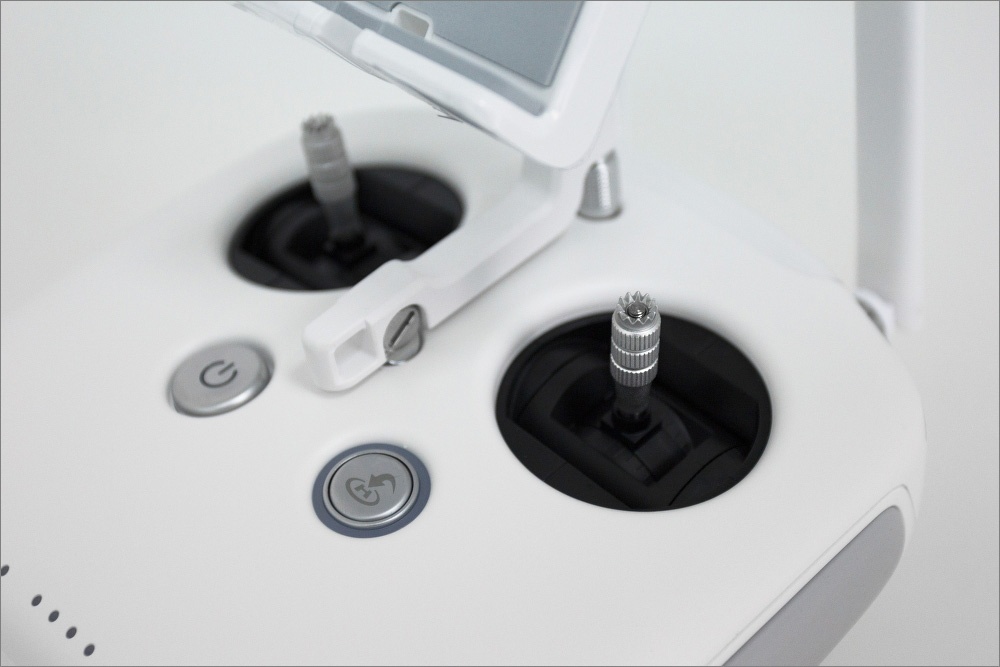

Сперва необходимо включить пульт управления двумя нажатиями на соответствующей кнопке под левым стиком. Об удачном включении говорят горящие индикаторы, а также звуковой сигнал. Кстати, этот набор сигнализации также рассчитан на уведомления об ошибках и состоянии пульта. Включение самого коптера также проделывается путем двойного нажатия кнопки питания на аккумуляторе.

После включения коптер производит самодиагностику: подсвечиваются индикаторы, а подвес неожиданно начинает совершать круговые движения. В целом, всё готово к полёту, однако, на каждом новом месте, если речь идет о полётах на открытом пространстве по GPS, требуется калибровка компаса. Для этого в приложении выбирается соответствующая функция, а пользователю необходимо сделать несколько несложных перемещений коптера. После удачного окончания процедуры можно быть уверенным, что дрон вернётся в начальную точку. В общем, если нет желания искать сбившийся с курса коптер, калибровка обязательна. Тем более вся процедура, которая, кстати, напоминает некий незамысловатый танец с бубном дроном, занимает не более минуты.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 27

Стандартный метод запуска дрона начинается с разблокировки двигателей сведением стиков вниз и в центр. После этого пропеллеры начинают вращаться, а для подъёма остаётся поднять левый стик вверх. Дрон набирает определённую высоту и держится на ней даже во время бездействия пилота. Нужно сказать, что удержание точки происходит уверенно без каких-либо рывков и поворотов, что при первом взлёте внушает уверенность в более дальних полётах.

Управляемость дроном предельно предсказуема. Резко набрать скорость или плавно перемещаться, захватывая нужный ракурс – решать только пользователю. При агрессивной манере управления чувствуются изменения в двигателях и аккумуляторе, о чём было сказано выше. Дрон ведёт себя гораздо резвее Phantom 2 – он способен разгоняться до 57 км/ч.

Также есть функция автоматического взлёта, которая активируется в приложении и рассчитана на новичков. Кстати, при первом включении приложение будет всё время упоминать о рекомендуемых ограничениях для новичка (Beginner Mode). Получить такое уведомление, например, можно после набора большой скорости. Отключение различных ограничений производится прямо в приложении.

В то же время кастомизировать все пределы не получится. Это в первую очередь касается нижнего значения заряда аккумулятора и связано с возможностью безопасного возвращения. Если заряд упадёт до критической отметки, которая автоматически определяется в зависимости от высоты и дальности, то в приложении появится уведомление о необходимости возврата коптера. В случае бездействия пользователя в течение 10 секунд дрон автоматически включит функцию полёта в точку запуска, которую получится отключить нажатием клавиши возврата домой.

В этом случае есть риск, что аккумулятор разрядится, а коптер начнёт медленно падать вниз. При этом аккумулятор сохраняет небольшой ресурс для постепенного снижения оборотов пропеллеров, так что у пользователя есть шанс добраться до места предполагаемого падения. Если полёт протекает над водоёмом, то стоит приготовиться к самому быстрому заплыву в вашей жизни :)

Чтобы вручную посадить дрон, достаточно нажать кнопку со стрелкой вниз в приложении или же зажать левый стик вниз. В целом, посадка осуществляется достаточно плавно, но на ножках дрона не предусмотрено амортизаторов или других деталей, обеспечивающих смягчение при соприкосновении с землёй. Многие пользователи, несмотря на наличие демпферов в корпусе подвеса, переживают за целостность камеры при посадке и ловят коптер руками, что, в целом, тоже вариант. Как только коптер определит фиксацию, двигатели выключатся автоматически.

Приложение DJI Pilot

DJI Pilot было значительно обновлено к релизу Phantom 3 и теперь стало более удобным и функциональным. Помимо достаточно понятных элементов управления, например, есть возможность контроля камеры жестами.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 28

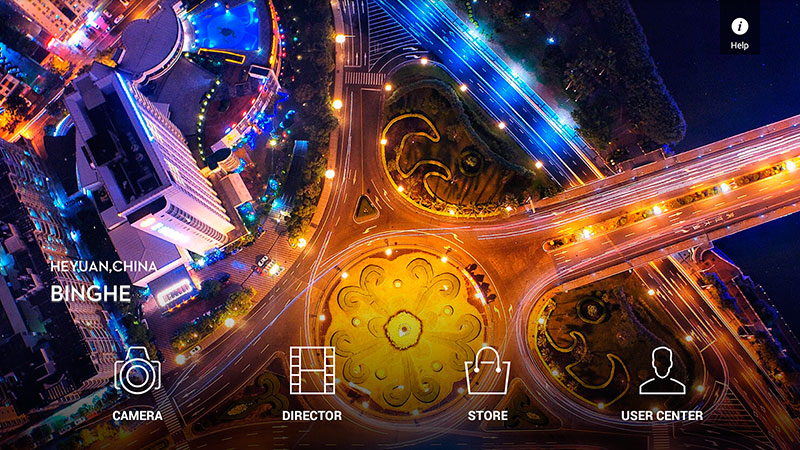

В домашнем экране приложения находятся пункты «Camera», «Director», «Store» и «User Center». В последней вкладке требуется зарегистрироваться и настроить аккаунт для просмотра полётов и синхронизации материалов в «облаке». Если с официальным магазином всё понятно, то «Director» – весьма интересное дополнение. Это некий автоматический видеоредактор, который позволит собрать видео в одну запись с возможностью наложения шаблонов и публикации.

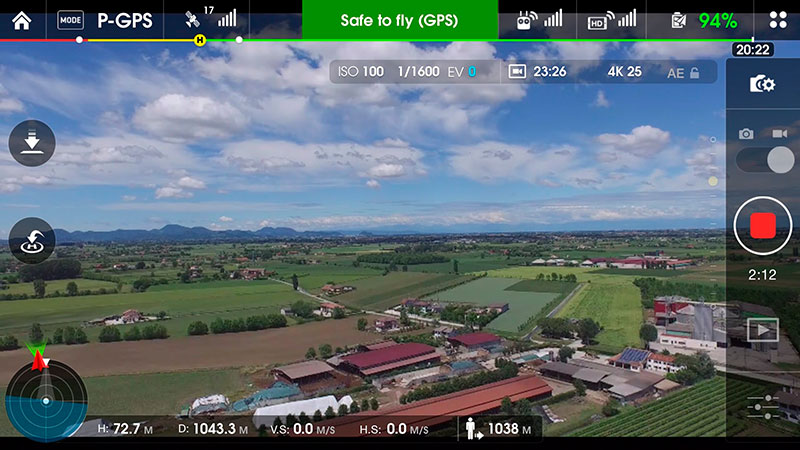

После запуска меню «Camera» на фоне появляется потоковое видео с камеры дрона, а по всем сторонам экрана равномерно распределены различные индикаторы и клавиши для взаимодействия с коптером.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 29

Посередине верхней панели отображается индикатор состояния коптера, который будет уведомлять о потере сигнала и прочих событиях. Нажатие на нём открывает меню, откуда становится доступна калибровка коптера, а также различная информация вроде состояния аккумулятора. В верхней панели также находятся индикаторы доступных спутников, пиктограмма с уровнем сигнала и заряда аккумулятора. Все они кликабельны и дают доступ к различной информации. Например, нажатие на значке передачи видео откроет диаграмму с каналами видео, а вкладка пульта позволит настроить дополнительные клавши на пульте или сменить стандартную конфигурацию стиков.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 30

Внизу также есть информационная панель, которая будет полезна во время полётов. Так, здесь показываются данные о скорости, удалённости дрона от точки запуска, высоте и положении камеры и коптера. Впрочем, как говорилось выше, подвес не позволяет управлять камерой по горизонтали, так что последний индикатор будет статичен.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 31

Слева и справа есть панели, частично дублирующие возможности пульта: возврат в точку посадки, взлёт, запись видео, настройка ISO и выдержки, просмотр галереи и прочее.
4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 32

Наиболее интересен режим карты, при котором весь экран занимает карта с указанием текущего расположения дрона. При этом появляется несколько дополнительных кнопок, с помощью которых получится нарисовать маршрут для коптера и отправить его в полёт по заданным координатам.

Камера и качество съёмки

Как говорилось выше, в DJI Phantom 3 Professional установлена камера, не уступающая по характеристикам той, что используется в Inspire One. В зависимости от режима съёмки, битрейт видео может достигать 60 Мбит/с с частотой 60 кадров в секунду. Запись материалов осуществляется на карту памяти формата MicroSD (16 ГБайт в комплекте), которая помещается в разъём подвеса. При желании в слот можно установить карточку до 64 гигабайт. Соответственно, для вывода отснятого материала можно извлечь карту или же воспользоваться USB-разъёмом на заднем торце подвеса для подключения дрона к компьютеру.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 33

1/2,3" сенсор поддерживает обработку видео в 4K и имеет разрешение 12,4 мегапикселя. При съёмке 4K частота не превышает 30 кадров в секунду с битрейтом 60 Мбит/с. Неплохие показатели, которые заставят на всю катушку поработать некоторые компьютеры: многие попросту не смогут обработать 4K-видео. С другой стороны, максимальная комплектация дрона – отличный вариант для тех людей, кто жалуется на отсутствие 4K-контента для новых телевизоров. В этом случае материал можно делать собственноручно.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 34

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 35

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 36

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 37

При съёмке в FullHD и HD частота достигает 60 кадров в секунду, а значит, получится сделать неплохое слоу-мо видео. Разрешение фотографий, соответственно, также может достигать 4000 x 3000 пикселей в форматах JPEG и DNG. Что касается ISO, то здесь доступна автоматическая или ручная регулировка в диапазоне от 100 до 3200. В целом, этого достаточно для избавления от засветов при дневной съёмке и относительно качественной съёмки в сумерках. В полной темноте ждать выдающихся результатов не стоит по причине небольшого размера сенсора.

При резких манёврах вперёд и назад коптер слегка наклоняется, а подвес стабилизирует положение камеры относительно горизонта или установленной точки. Что касается наклонов в стороны, то здесь также спасает стабилизация – картинка остаётся ровной. Подвес позволяет наклонять камеру на 90 градусов вниз и на 30 вверх от исходного положения. При этом смена положения происходит достаточно плавно.

4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 38

А вот горизонтальных поворотов нет, хотя конструкция подвеса предусматривает такую возможность. Это можно заметить во время автоматической диагностики при запуске дрона: камера вращается не только вверх и вниз, но и по сторонам. Впрочем, на дрон ещё будут выходить новые прошивки, так что разработчики, возможно, над этим работают.

Вывод

Phantom 3 Professional – это компромиссная модель от DJI, в которой взято всё лучшее из Phantom 2 и избирательно улучшены характеристики, которые имеются у Inspire One. Поэтому дрон станет неплохим вариантом для тех, кто не хочет тратиться на флагманского дрона, но и потенциала Phantom Vision 2 не хватает для полного счастья.

Но даже в этом случае дрон трудно назвать дешёвым – Phantom 3 Professional обойдется в 97990 рублей. Phantom 3 Advanced с возможностью записывать только FullHD-видео – 76990 рублей. Для сравнения, упомянутый выше Phantom 2 Vision V3.0 стоит всего на 10000 дешевле новой Advanced-модификации.

Недочёты в Phantom 3 найти практически невозможно, особенно если стаж полётов на коптере не превышает нескольких недель. Пульт управления максимально понятен, а приложение позволяет с главной вкладки получить все нужные функции. Даже если захочется сделать что-то незаурядное, за этим вряд ли придётся идти в недра настроек.

Критических недостатков в работе самого дрона как во время тестрирования, так и путем поиска в сети, также найти не получилось. Как правило, проблемы возникают в основном из-за плохой синхронизации пульта с устройствами малоизвестных и noname-брендов. Так что эту «игрушку», хоть и дорогую, мы можем смело рекомендовать к покупке.

А ещё… у компании DJI есть совсем-совсем дорогой октокоптер под названием DJI S1000 – бескомпромиссный инструмент для профессионалов. Возможно, когда-нибудь до нас такой долетит и мы о нём тоже напишем :)

Спасибо за внимание и удачных полётов! 4K-аэрофотосъёмка в массы – обзор DJI Phantom 3 - 39
