Один из продуктов Microsoft — Microsoft Robotics включает библиотеку Concurrent and Coordination Runtime. Библиотека очень нужна роботам для организации параллельных вычислений при обработке звука и изображений (да и не только их). В посте я расскажу как с помощью данной библиотеки создать параллельный алгоритм умножения матрицы A (m × n элементов) на вектор B (1 × n элементов) по следующей формуле: Microsoft Robotics. Параллельная обработка данных. Алгоритм вычисления вектора C (m × 1 элементов) легко распараллеливается, так как значение i-го элемента вектора не зависит от значений других его элементов. Перед запуском примера из исходников рекомендуется установить Microsoft Robotics.

1. Краткое введение в Microsoft Robotics

В состав Microsoft Robotics входит несколько компонент:

  • библиотека Concurrent and Coordination Runtime (CCR) – предназначена для организации обработки данных с помощью параллельно и асинхронно выполняющихся методов. Взаимодействие между такими методами организуется на основе сообщений. Рассылка сообщений основана на использовании портов;
  • Decentralized Software Services (DSS) – среда, которая позволяет запускать алгоритмы обработки данных на разных ЭВМ, организовывать асинхронное взаимодействие процессов управления различными подсистемами робота;
  • Visual Simulation Environment (VSE) – среда визуализации, которая позволяет экспериментировать с моделями роботов, тестировать алгоритмы управления роботами;
  • Visual Programming Language (VPL) – язык, предназначенный для разработки программ управления роботами. Программа на таком языке представляется в виде последовательности блоков, которые выполняют обработку данных, и связей между ними.

Основные понятия Microsoft Robotics:

  • сервис – приложение, разрабатываемое в Microsoft Robotics;
  • сообщение – экземпляр любого типа данных;
  • сервис – приложение, разрабатываемое в Microsoft Robotics;
  • порт – очередь сообщений типа FIFO (First-In-First-Out), сообщение остаётся в порте пока не будут извлечено из очереди порта получателем.
    Определение порта:

    Port<int> p = new Port<int>();


    Отправка сообщения в порт:

    p.Post(1);


  • получатель – структура, которая выполняет обработку сообщений. Данная структура объединяет:
    1. один или несколько портов, в которые отправляются сообщения;
    2. метод (или методы), которые используются для обработки сообщений (такой метод называется задачей);
    3. логическое условие, определяющее ситуации, в которых активизируется тот или иной получатель.

    Описание получателя:

    Arbiter.Receive(<тип_получателя>, <порт>, <выполняемый_делегат>);
    Пример:
    Activate(
        Arbiter.Receive(false, intPort,
            delegate(int n)
            { Console.WriteLine("Получено сообщение: " + n.ToString()); }

        )
    );


    Делегат, входящий в получатель, выполнится, когда в порт intPort придёт сообщение.
    Получатели сообщений бывают двух типов: временные и постоянные (в примере получатель – временный). Временный получатель, обработав сообщение (или несколько сообщений), удаляется из списка получателей сообщений данного порта.

  • процессом запуска задач управляет диспетчер. После выполнения условий активации задачи (одним из условий активации может быть получение портом сообщения) диспетчер назначает задаче поток из пула потоков, в котором она будет выполняться.
    Описание диспетчера с двумя потоками в пуле:

    Dispatcher d = new Dispatcher(2, "MyPool");


    Описание очереди диспетчера, в которую задачи ставятся на выполнение:

    DispatcherQueue dq = new DispatcherQueue("MyQueue", d);


2. Создание проекта сервиса

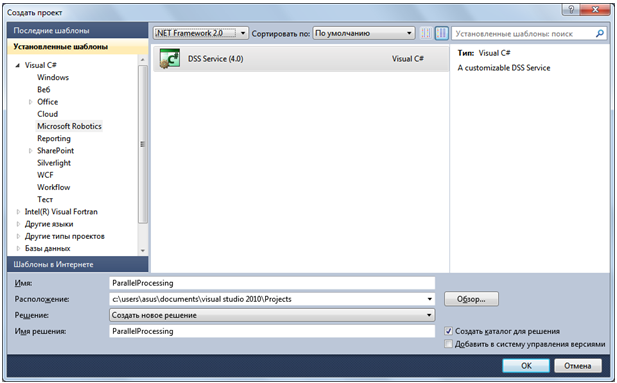

Проект сервиса создаётся в Visual Studio на закладке Microsoft Robotics (см. рис. 1).

Microsoft Robotics. Параллельная обработка данных
Рис. 1. Создание проекта сервиса

После создания проекта нужно настроить сервис: указать для него имя, пространство имён, домен организации, для которой разрабатывается сервис, а также год и месяц создания сервиса. Домен и дата используются для создания уникального идентификатора сервиса (в данном проекте этот идентификатор непосредственно нужен не будет).

Microsoft Robotics. Параллельная обработка данных
Рис. 2. Настройка сервиса

Проект сервиса состоит из нескольких файлов:

  • ParallelProcessing.cs – ядро сервиса;
  • ParallelProcessingTypes.manifest.xml – манифест, который используется DSS для загрузки сервиса;
  • ParallelProcessingTypes.cs – содержит описание типов, которые используются сервисом.

После компиляции сервиса генерируется набор dll библиотек и манифест. Манифест – файл в XML формате, содержащий ссылки на сервисы, с которыми взаимодействует разрабатываемый сервис. Настройки проекта сервиса установлены так, что после компиляции сервиса созданные dll библиотеки копируются в каталог bin.
Запуск сервиса выполняется с помощью программы dsshost, которая загружает манифест и все сервисы, которые в нём указаны.

3. Структура сервиса

В структуру кода сервиса входит метод Start, который вызывается, когда DSS узел (dsshost.exe) запускает сервис (поэтому в метод Start обычно помещают действия по инициализации данных):

protected override void Start()
{
    base.Start();
    // команды инициализации
    // сервиса добавляются ниже
}

После компиляции проекта генерируются три dll библиотеки:

  • ParallelProcessing.Y2013.M02.dll – библиотека реализации сервиса, формируемая на основе файлов исходного кода, включённых в проект сервиса;
  • библиотека ParallelProcessing.Y2013.M02.proxy.dll позволяет использовать твой сервис другими сервисами;
  • библиотека ParallelProcessing.Y2013.M02.transform.dll содержит описание соответствия между типами, определенными в реализации сервиса и реализации proxy библиотеки. Данная библиотека загружается автоматически с помощью среды выполнения DSS.

Выполнить созданный сервис можно не только через F5 в Visual Studio, но и через командную строку. Для этого нужно выбрать пункт «DSS Command Prompt» в меню ПускMRDS. В результате, запустится окно командного интерпретатора, будет установлен корневой каталог и переменные окружения. В открывшемся окне нужно запустить на выполнение следующую команду:

dsshost /p:50000 /t:50001 /m:"<путь к файлу манифеста сервиса>"

4. Оценка времени выполнения

Время выполнения вычислений будем определять с помощью класса Stopwatch:

Stopwatch sWatch = new Stopwatch();
sWatch.Start();
<выполняемый код>
sWatch.Stop();
Console.WriteLine(sWatch.ElapsedMilliseconds.ToString());

5. Реализация вычислений

5.1. Объявление структур данных

Матрицу A, векторы B и C, переменные для хранения их размеров определим глобально:

int[,] A;
int[] B;
int[] C;
int m;
int n;

Метод TestFunction() запускает вычисления. Сначала в методе выполняется умножение матрицы на вектор с помощью последовательного алгоритма, затем – та же задача решается с помощью параллельных вычислений. Рассмотрим этот метод.
Выполняется инициализация структур данных:

nc = 2; // количество ядер
m = 11000; // количество строк матрицы
n = 11000; // количество столбцов матрицы
A = new int[m, n];
B = new int[n];
C = new int[m];

Генерируется матрица A и вектор B:

Random r = new Random();
for (int i = 0; i < m; i++)
{
    for (int j = 0; j < n; j++)
        A[i, j] = r.Next(100);
}
for (int j = 0; j < n; j++)
    B[j] = r.Next(100);

5.2. Последовательный алгоритм перемножения

Рассмотрим метод SequentialMul:

Stopwatch sWatch = new Stopwatch();
sWatch.Start();
for (int i = 0; i < m; i++)
{
    C[i] = 0;
    for (int j = 0; j < n; j++)
        C[i] += A[i, j] * B[j];
}
sWatch.Stop();
Console.WriteLine("Последовательный алгоритм = {0} мс.", sWatch.ElapsedMilliseconds.ToString());

5.3. Параллельный алгоритм перемножения

Параллельная обработка выполняется с помощью запуска нескольких копий вычислительного метода. Каждая копия метода выполняет обработку определённой части исходных данных. Для описания задания для каждого метода используется класс InputData:

public class InputData
{
    public int start; // начало диапазона
    public int stop;  // начало диапазона
}

Поля start / stop класса хранят номер начальной / конечной строки вектора C, которые рассчитываются с помощью экземпляра вычислительного метода.
Рассмотрим метод ParallelMul:

// создание массива объектов для хранения параметров
InputData[] ClArr = new InputData[nc];
for (int i = 0; i < nc; i++)
    ClArr[i] = new InputData

Далее, задаются исходные данные для каждого экземпляра вычислительного метода:

// делим количество строк а матрице на nc частей
int step = (Int32)(m / nc);
// заполняем массив параметров
int c = -1;
for (int i = 0; i < nc; i++)
{
    ClArr[i].start = c + 1;
    ClArr[i].stop = c + step;
    c = c + step;
}

Создаётся диспетчер с пулом из двух потоков:

Dispatcher d = new Dispatcher(nc, "Test Pool");
DispatcherQueue dq = new DispatcherQueue("Test Queue", d);

Описывается порт, в который каждый экземпляр метода Mul() отправляет сообщение после завершения вычислений:

Port<int> p = new Port<int>();

Метод Arbiter.Activate помещает в очередь диспетчера две задачи (два экземпляра метода Mul):

for (int i = 0; i < nc; i++)
    Arbiter.Activate(dq, new Task<InputData, Port<int>>(ClArr[i], p, Mul));

Первый параметр метода Arbiter.Activate – очередь диспетчера, который будет управлять выполнением задачи, второй параметр – запускаемая задача.
С помощью метода Arbiter.MultipleItemReceive запускается задача (приёмник), которая обрабатывает получение двух сообщений портом p:

Arbiter.Activate(Environment.TaskQueue, Arbiter.MultipleItemReceive(true, p, nc,
    delegate(int[] array)
{
    Console.WriteLine("Вычисления завершены");
}));

Приёмник используется для определения момента окончания вычислений. Он сработает, только после того, как в порт p придёт два сообщения. В делегат, описанный в приёмнике, можно включить действия, которые должны быть выполнены после завершения процесса умножения.
Метод Mul() выполняет перемножение части матрицы на вектор:

void Mul(InputData data, Port<int> resp)
{
    Stopwatch sWatch = new Stopwatch();
    sWatch.Start();
    for (int i = data.start; i < data.stop; i++)
    {
        C[i] = 0;
        for (int j = 0; j < n; j++)
            C[i] += A[i, j] * B[j];
    }
    sWatch.Stop();
    Console.WriteLine("Поток № {0}: Параллельный алгоритм = {1} мс.",
        Thread.CurrentThread.ManagedThreadId, sWatch.ElapsedMilliseconds.ToString());
    resp.Post(1);
}

Метод Mul() имеет два параметра:
1) индекс, хранящий значение элемента массива, который определяет параметры, передаваемые на вход метода;
2) порт завершения, в который отправляется целое число после завершения вычислений.
После завершения вычислений метод Mul отправляет в порт p целое значение (отправляемое значение может быть любым).
Результат вычислений показан на рис. 3.

Microsoft Robotics. Параллельная обработка данных
Рис. 3. Результаты вычислений

Ссылка на исходник
