Вчера, во время трансляции посадки американского космического корабля Crew Dragon, многие обратили внимание на заминку, которая возникла перед открытием бокового люка. Газоанализатор показал превышение концентрации тетраоксида азота — токсичного топливного компонента двигателей корабля. Астронавтам пришлось полчаса ждать чтобы химия выветрилась, а команда спасателей это время провела в противогазах.

Некоторые российские комментаторы поспешили сообщить, что корабль опасен для людей, а всему виной Илон Маск, одержимый идеей сажать корабли на ракетных двигателях вместо парашютов. Планы ракетодинамической посадки у SpaceX действительно были, но от них отказались несколько лет назад по настоянию заказчика — NASA. Корабль будут сажать «по старинке» — на воду, как возвращали Mercury, Gemini и Apollo полвека назад. Конкуренты же SpaceX из компании Boeing решили проблему иначе — сделали надувные подушки, как у десантной техники, и планируют сухопутные приземления.

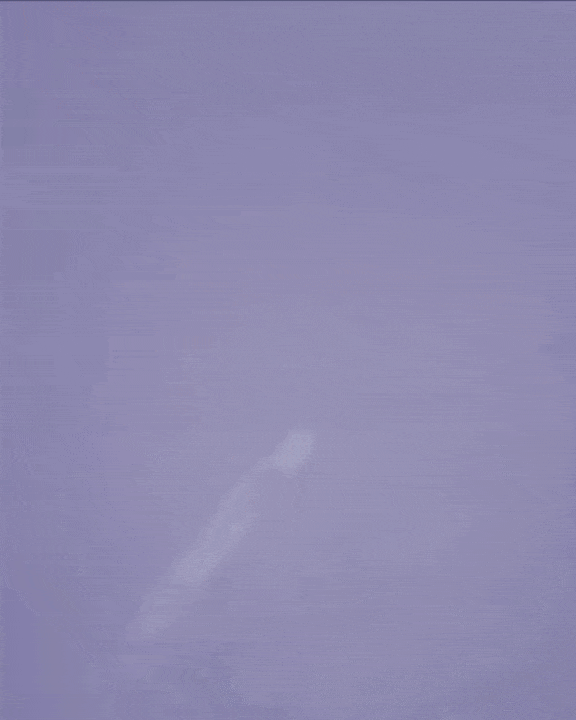

Однако мощные двигатели Super Draco, которые SpaceX планировала использовать для посадки, в корабле всё же оставили и теперь они там «на всякий случай» — как двигатели системы аварийного спасения.

Что помешало экипажу Crew Dragon выйти из корабля? - 2

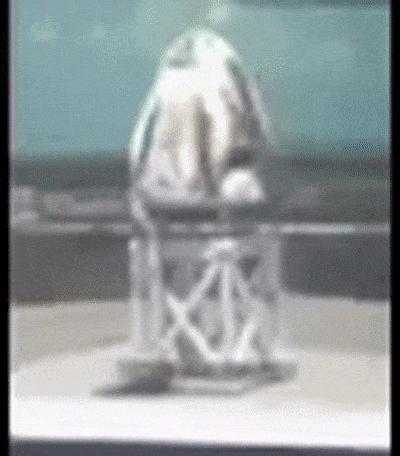

Предполагается их использовать только в случае аварии ракеты, в нормальном же полете они не участвуют. Штатная система ориентации и коррекции орбиты использует малые двигатели Draco, которые имеют независимую топливную систему. Так первый испытательный беспилотный полет Crew Dragon в 2019 году прошел успешно, но в послеполетных испытаниях включение Super Draco привело к уничтожению корабля на стенде.

Быстрая непреднамеренная разборка

Что помешало экипажу Crew Dragon выйти из корабля? - 3

Причина аварии оказалась в клапанах между гелиевыми баками наддува и топливными баками Super Draco. На следующем корабле опасные клапаны заменили на одноразовые разрушаемые мембраны, и отправили людей в космос. При возвращении снова возникли проблемы с топливом, но на этот раз снаружи корабля. На трансляции посадки можно увидеть этот момент на 7:03:56: специалист подносит газоанализатор к замку бокового люка корабля, и тут же дает команду отойти от корпуса:

Достаточно быстро выяснилось, что газоанализатор показал присутствие тетраоксида азота — окислителя, который используется в двигателях ориентации Draco и двигателях системы аварийного спасения Super Draco. После получасового ожидания люк всё же открыли и астронавтов успешно извлекли из корабля. Экспедиция завершилась, а ситуацию прокомментировали представители SpaceX: «Да, нашлись пары NTO, в следующий раз будем лучше проветривать двигательную систему, а вообще ветра нет, волнения на море нет, мы такое не ожидали».

Попробуем разобраться насколько серьезна эта проблема, почему она возникла и причем тут вода и ветер.

Идея использовать ядовитое топливо на пилотируемых космических кораблях кажется не самой удачной, но это не выдумка хипстера Маска. У конструкторов кораблей в принципе выбор не большой: топливо в полете должно храниться недели и месяцы, поэтому криогенные кислород или водород не годятся. Ионные или плазменные двигатели на пилотируемых кораблях использовать нельзя из-за слишком малой тяги. Есть еще перекись водорода, но и она в высоких концентрациях токсична, а эффективность как топлива хуже в два раза. Поэтому остается летать «на вонючке», она еще и самовоспламеняется, что упрощает конструкцию двигателя. На ней в космосе летают практически все пилотируемые космические корабли за последние полвека, включая Space Shuttle и Международную космическую станцию. Исключение только у «Бурана», но там применялась сложная система хранения кислорода.

Во время использования ракетных двигателей в вакууме далеко не всё топливо стремительно улетает от корабля. Часть разлетается с малой скоростью или оседает вокруг двигателя. Вот как выглядит процесс маневрирования российского корабля «Союз» при стыковке:

Что помешало экипажу Crew Dragon выйти из корабля? - 4

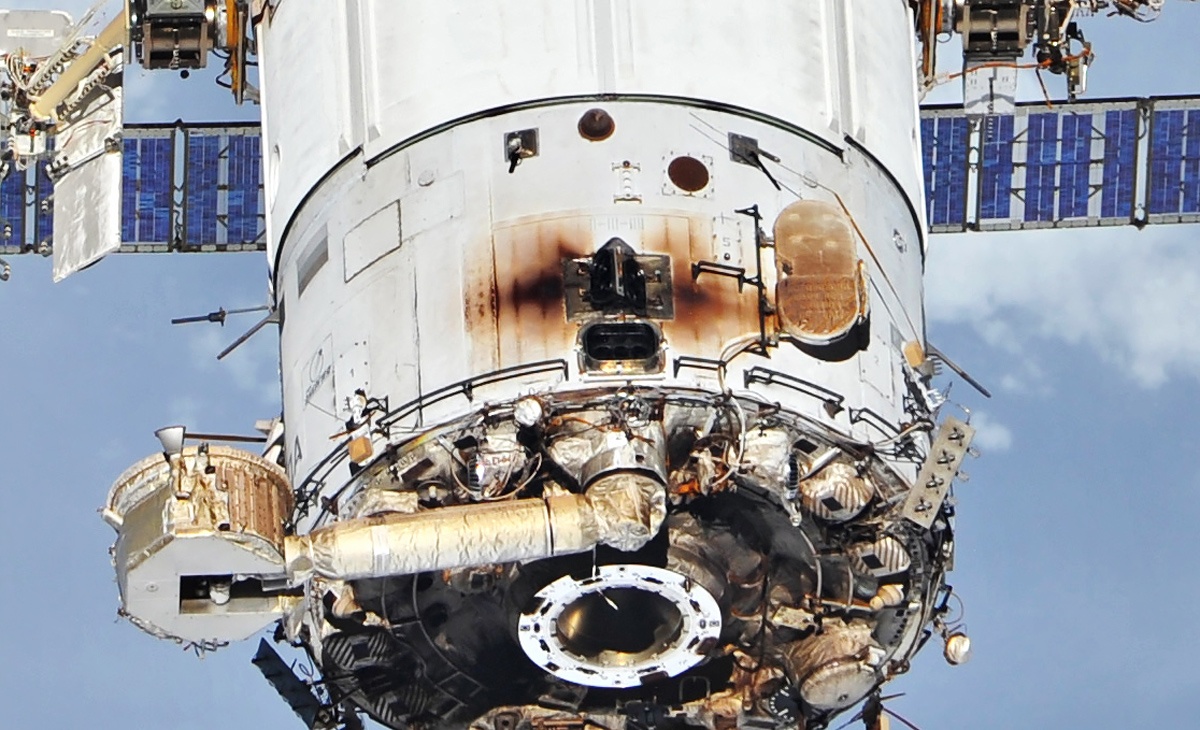

А служебный модуль МКС «Звезда» за двадцать лет покрылся заметными ядовитыми коричневыми пятнами вокруг двигателей коррекции. В следующий раз, когда увидите наших космонавтов карабкающихся по корпусу станции, вспоминайте эти пятна. Не удивительно, что перчатки там — расходный материал.

Что помешало экипажу Crew Dragon выйти из корабля? - 5

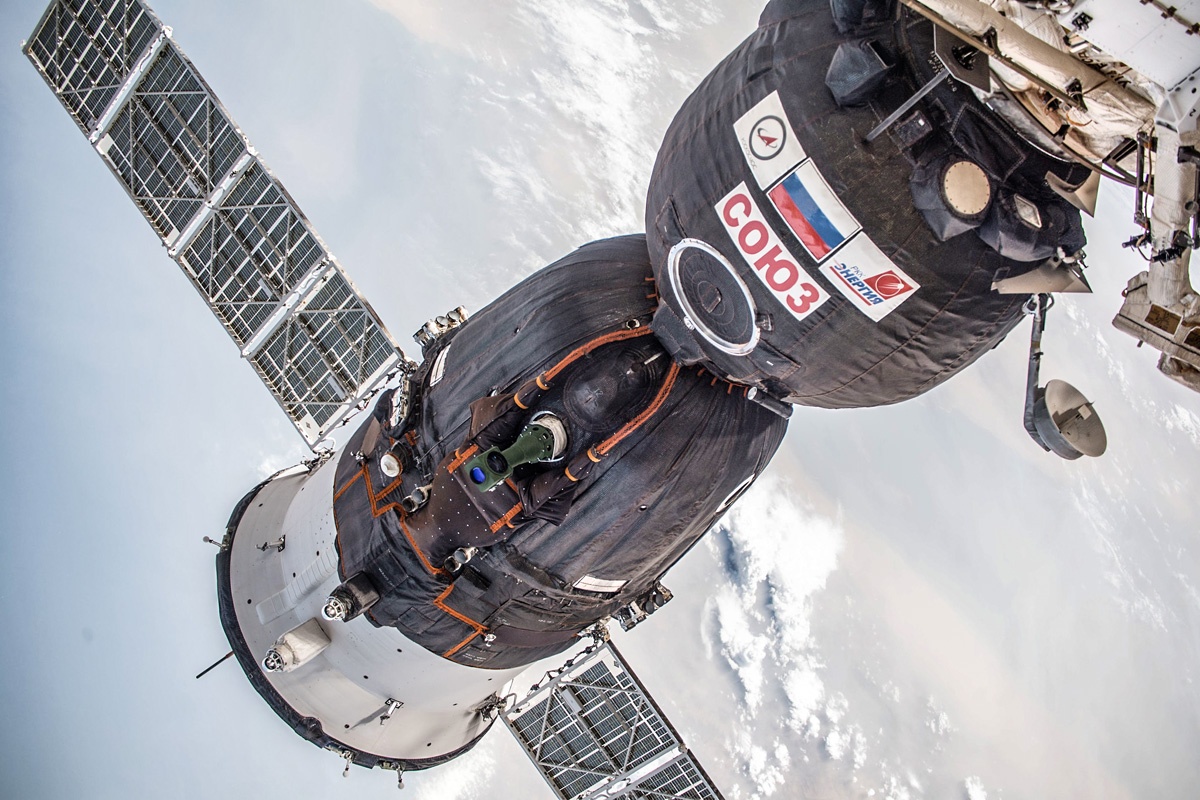

Значит топливо и на «Союзах» и на Crew Dragon одинаково токсичное, однако газоанализаторы на посадке наших кораблей не требуются, и тому есть причины. Во-первых, российские корабли в космосе снаружи покрыты экранно-вакуумной теплоизоляций, которая защищает корабль от перегрева на солнечном свету или от переохлаждения в тени. Компоненты топлива оседают на этой оболочке, которую срывает воздушным потоком во время посадки.

Что помешало экипажу Crew Dragon выйти из корабля? - 6

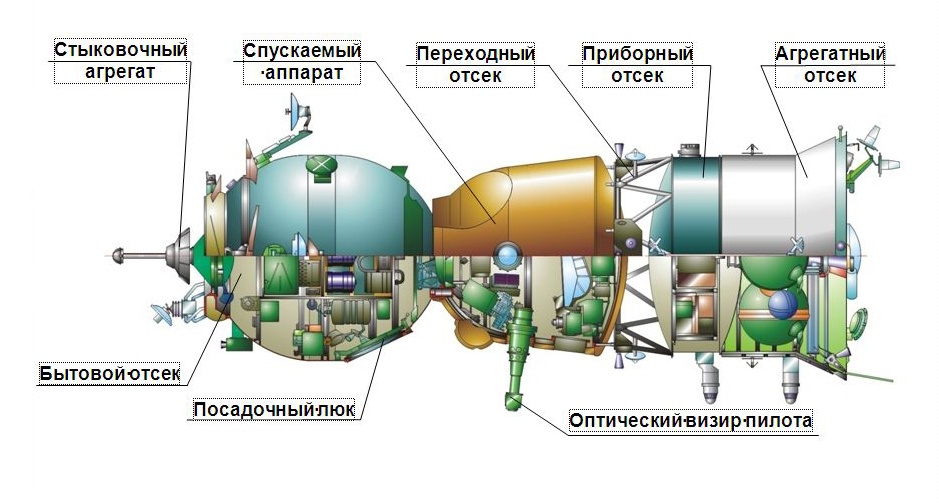

Во-вторых, в «Союзах» обитаемое пространство (бытовой отсек и спускаемый аппарат) физически отделено от служебного (приборно-агрегатного) отсека, на котором размещаются двигатели и баки с токсичным топливом.

Что помешало экипажу Crew Dragon выйти из корабля? - 7

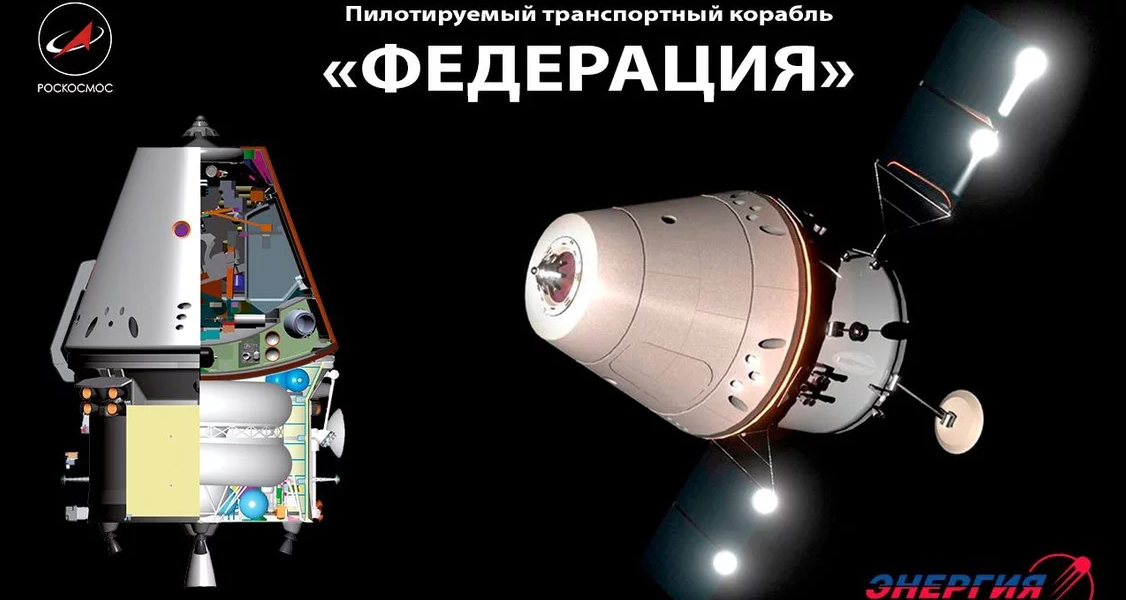

Подобная конструкция также идет с первых кораблей, и сохраняется на большинстве современных и будущих: «Союз», китайский ПТК НП, Starliner, Orion, «Федерация/Орел»…

Что помешало экипажу Crew Dragon выйти из корабля? - 8

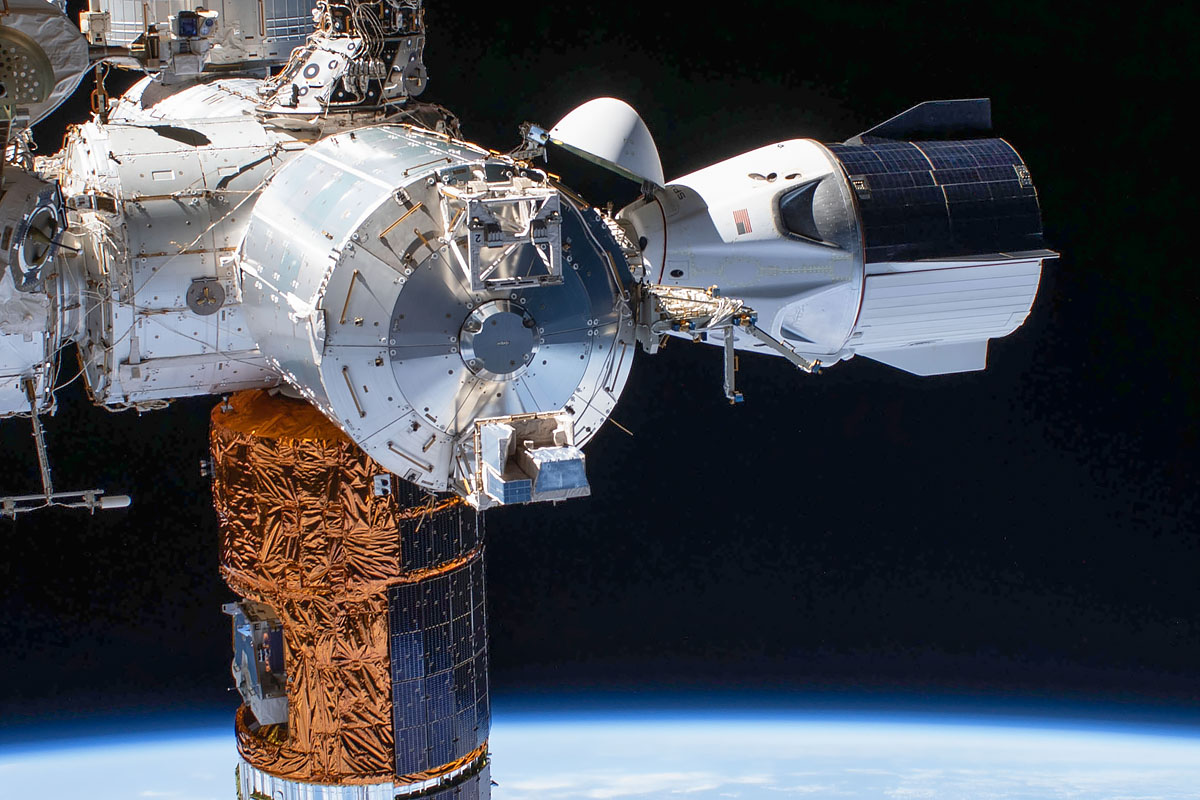

Все новые корабли предполагают многоразовое использование спускаемого аппарата, но служебные отсеки у них одноразовые и сбрасываются перед входом в атмосферу. Crew Dragon также состоит из двух частей, но в его случае вторую часть, с модными крылышками, целесообразнее называть грузовым отсеком или вспомогательным, а не служебным.

Что помешало экипажу Crew Dragon выйти из корабля? - 9

Большая часть служебных систем Crew Dragon, включая двигатели ориентации и баки с топливом, включены в возвращаемый корпус, хотя и никак не сообщаются с обитаемым пространством.

Что помешало экипажу Crew Dragon выйти из корабля? - 10

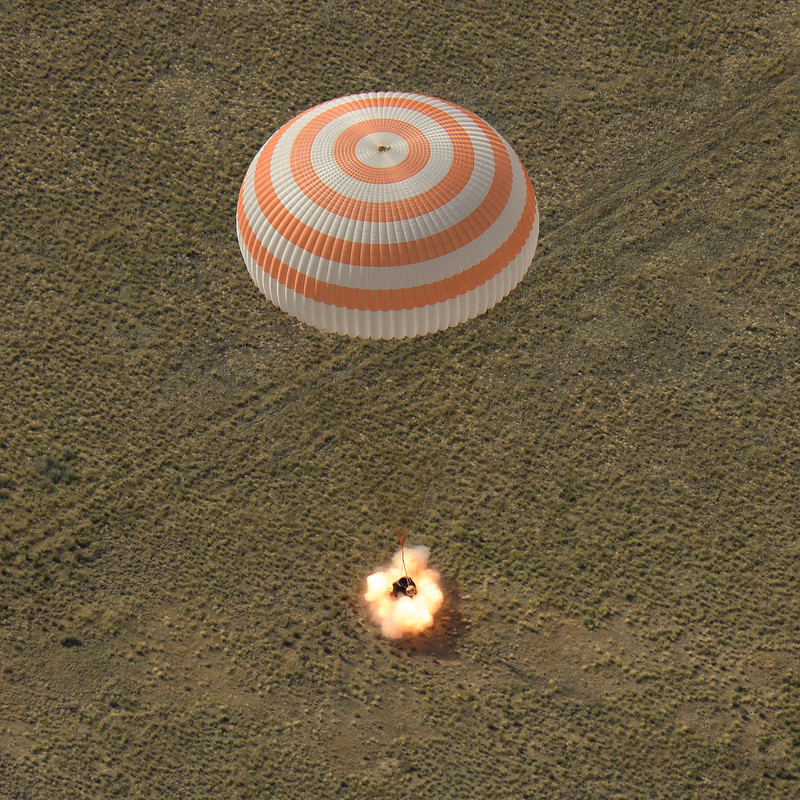

На спускаемых аппаратах «Союзов» тоже есть небольшие двигатели, для управляемого спуска в атмосфере, но там уже перекись водорода, которая не представляет опасности в малых концентрациях. Перед приземлением у наших кораблей срабатывают твердотопливные двигатели мягкой посадки, которые также не дают токсичных осадков.

Что помешало экипажу Crew Dragon выйти из корабля? - 11

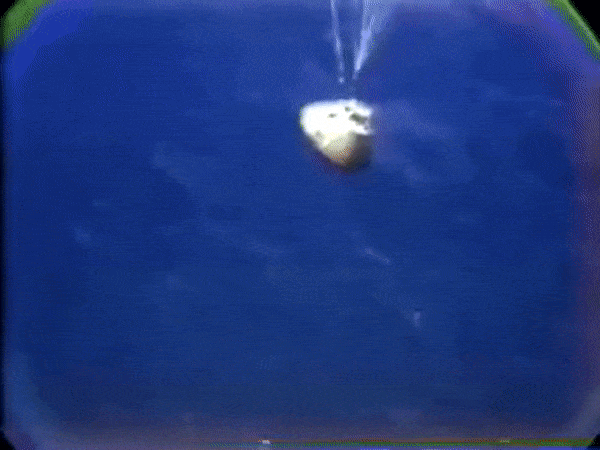

Crew Dragon использует токсичное топливо не только на орбите, но и во время управляемого снижения в атмосфере. Внешней экранно-вакуумной теплоизоляции у него нет, а для отражения солнечного света достаточно белой краски. Всё это способствует тому, что остатки топлива могут оказаться на корпусе и после посадки. Зато садится он на воду, и в сочетании с атмосферой это должно помогать в очищении корабля до безопасного уровня. В NASA не возражали против такого технического решения, видимо, потому что подобная практика была и раньше, например, во время программы Apollo. Командные модули Apollo также оборудовались двигателями ориентации на токсичном топливе, экранно-вакуумная теплоизоляция наклеивалась на корпус и частично оставалась после посадки на воду.

Что помешало экипажу Crew Dragon выйти из корабля? - 12

Но между посадкой Apollo и Crew Dragon можно заметить разницу. Двигатели ориентации Apollo располагались в нижней части модуля, которая заливалась водой в ходе приводнения. Crew Dragon же имеет «ватер-линию» ниже блока двигателей ориентации. Кроме морских волн, в очистке корпуса остается полагаться только на атмосферное воздействие, и, судя по всему, оно неплохо справляется с внешней поверхностью. Но вот с механизмом замка уже не вышло.

Что помешало экипажу Crew Dragon выйти из корабля? - 13

Посмотрим на то место, где располагается замок бокового люка Crew Dragon, где обнаружилось загрязнение тетраоксидом азота.

Что помешало экипажу Crew Dragon выйти из корабля? - 14

Видим, что один из двигателей Draco смотрит почти прямо на замок, под заметным углом к поверхности. Включения этого двигателя могли доставить топливные компоненты в механизм замка, где они и остались в следовых количествах. Вероятно, в будущем конструкцию заглушки замка изменят или в регламент обслуживания добавят дополнительную продувку этого элемента сжатым воздухом.

Осталось разобраться почему такая проблема могла возникнуть.

Все вышеперечисленные технические решения Crew Dragon:
— Система аварийного спасения внутри спускаемого аппарата;
— Отсутствие внешней экранно-вакуумной теплоизоляции;
— Служебные системы внутри спускаемого аппарата;
— Двигатели ориентации выше «ватер-линии»…
Преследуют одну цель: максимально возможное снижение стоимости многократного использования космического корабля. Стремление Илона Маска снизить стоимость доступа в космос, как для спутников, так и для людей, намного важнее красивой ракетной посадки. Эта цель неоднократно декларировалась основателем SpaceX, и практически каждое его решение связано с этим.

Не всегда получается задуманное, например пока ракеты с ножками смогли снизить стоимость запуска спутников в космос только в два раза, хотя Маск надеялся в десять. Crew Dragon пока дороже «Союзов», но при достижении определенной частоты полетов, все заложенные конструктивные решения позволят реализовать свой экономический потенциал.

Как часто бывает в инженерном деле, чтобы выиграть в одном приходится чем-то пожертвовать в другом. В данном случае десятью минутами на продувку замка двери в космос.

Автор: Виталий Егоров
