Выходим в Интернет с помощью модуля на SIM800L

Привет всем неравнодушным! Сегодня предлагаю поговорить о миниатюрных GSM-модемах на базе чипа SIM800L. Области применения таких модулей весьма обширны: охрана дачи или дома, сигнализация в машине и многое другое, где требуется удаленная связь, а возможности подключиться к Wi-Fi нет. В том числе они прекрасно подходят для проектов IoT, потому что с их помощью можно не только отправлять сообщения или управлять телефонными звонками, но и подключаться к Интернету.

В данной статье рассмотрим:

• подключение модулей к переходнику USB-TTL для проверки и отладки;

• подключение модулей к платам Arduino для выхода в Интернет в условиях, когда нет доступа к Wi-Fi;

• код, который позволяет подключиться к объекту на платформе Rightech IoT Cloud, публиковать данные и получать команды.

---

Обзор модулей на базе чипа SIM800L

Технические особенности чипа:

• Напряжение питания: 3,4 В - 4,4 В (рекомендуемое 4 В)

• Потребляемый ток режима ожидания: 0,7 мА

• Пиковый ток: 2 А

• Поверхностный монтаж

• Голосовые вызовы

• Встроенный FM-приемник (🎵ребята_прикиньте_тут_есть_радио)

• Режим сети: 2G

Документация на чип >>>

Подавляющее большинство начинающих радиолюбителей не готовы работать с такими чипами напрямую, поэтому производители радиоэлектронных компонентов предлагают большое количество плат с уже размещенным на них чипом SIM800L. Каждый такой модуль — это переходник между чипом и пользователем. Платы в обязательном порядке предоставляют пользователю минимальный функционал в виде обмена данными по UART и имеют слот для SIM-карты формата microSIM.

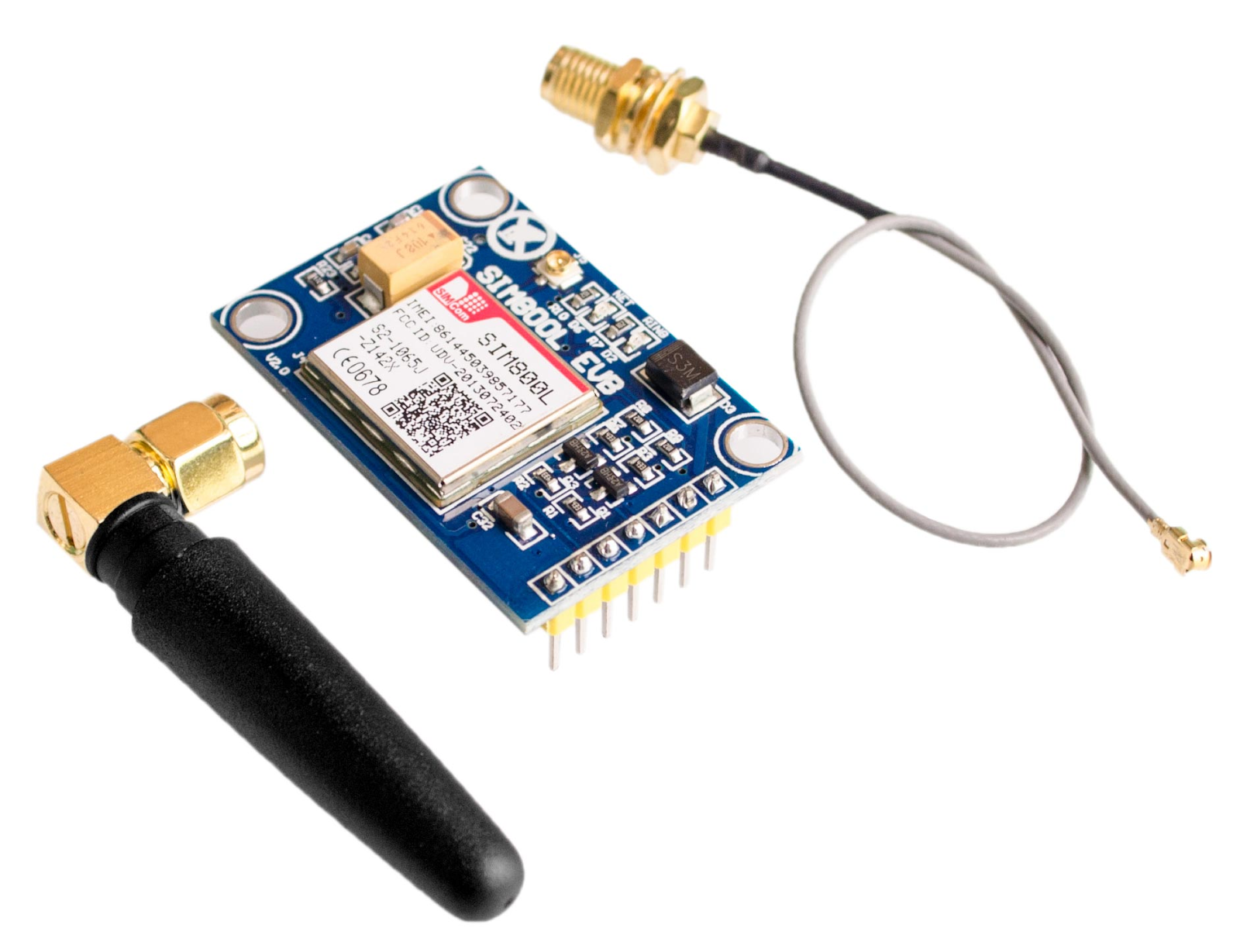

Для знакомства и изучения взяли два модуля с Aliexpress. Китайцы не стали заморачиваться с придумыванием для них какого-то специального названия (“red plate”, “blue plate”), так что и мы будем различать их по цветам: красный и синий.

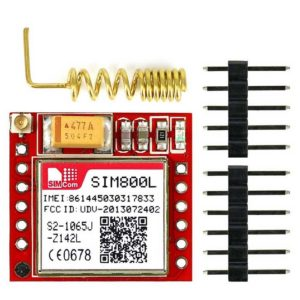

Модуль “красный”

Технические особенности:

• К этой плате можно подключить гарнитуру или микрофон

• Контакты чипа SIM800L выведены по бокам модуля

• Для подключения к сотовой сети нужна внешняя антенна, которая идет в комплекте с модулем. Также на плате имеется разъем U.FL, если необходимо подключить выносную антенну, в моем случае она тоже шла в комплекте, одна на два модуля. Мне для работы антенны-пружинки вполне хватило. Если вы размещаете модуль в корпусе, который может снижать уровень сигнала, используйте выносную антенну

• Максимальный уровень логической единицы на входе RX — 3,1 В (при минимальном 2,1 В), поэтому необходимо понижать напряжение 5 В стандартной логики Arduino, например, с помощью делителя напряжения

• На задней панели расположено гнездо для SIM-карты (подойдет любая активированная SIM карта). Устанавливать ее необходимо при отключенном питании модуля контактами к чипу SIM800L, а срез ДОЛЖЕН ТОРЧАТЬ СНАРУЖИ. Я первый раз установила срезом внутрь, и, конечно, получила в терминале ошибку о том, что SIM-карта не вставлена.



Моя симка вставлена правильно?

Чтобы проверить обнаружение SIM-карты, отправьте командуAT+CSMINS?. Второй параметр в ответе должен быть 1. Если 0, значит карта не вставлена. Подробнее об AT-командах будет рассказано ниже.

В верхнем правом углу модуля находится красный светодиод, который показывает состояние сотовой сети:

• мигает раз в 1 сек — модуль работает, но еще не подключился к сотовой сети;

• мигает раз в 2 сек — запрошенное соединение для передачи данных GPRS активно;

• мигает раз в 3 сек — модуль установил связь с сотовой сетью и может отправлять/получать голосовые и SMS-сообщения.

Модуль “синий”

Технические особенности:

• Не выведено подключение гарнитуры;

• Стоит два включенных последовательно диода, которые снижают напряжение питания примерно на 1 В. Такое схемотехническое решение позволяет питать от блока на 5 В, не волнуясь о том, что модуль уйдет в защиту и отключится;

• Присутствует конвертер уровней на двух транзисторах 2N7002, поэтому можно спокойно подключать хоть к пяти-, хоть к трехвольвотовой логике (не нужен делитель напряжения как для красного модуля).

На модуле есть два красных светодиода. Один отвечает за питание и горит постоянно, когда питание подано. Другой показывает состояние сотовой сети аналогично красному модулю - при включении мигает быстро, потом начинает мигать реже.

Подключение модуля к USB-TTL конвертору

Взаимодействие с модулем осуществляется по последовательному порту посредством AT-команд.

AT-команда?

AT-команда - это текстовая строка, начинающаяся с букв «AT» (от английского attention - «внимание»). Модуль выполняет полученную команду и отправляет обратно ответ (результат выполнения команды), который также является строкой.

Для начала, чтобы просто проверить работоспособность модуля, вставляем в него рабочую SIM-карту и подключаем через USB-Serial адаптер (например, такой) к компьютеру.

Модуль “красный”

Собираем схему

Из всех 12 контактов понадобятся только 4: VCC, RXD, TXD, GND.

Где эти контакты?

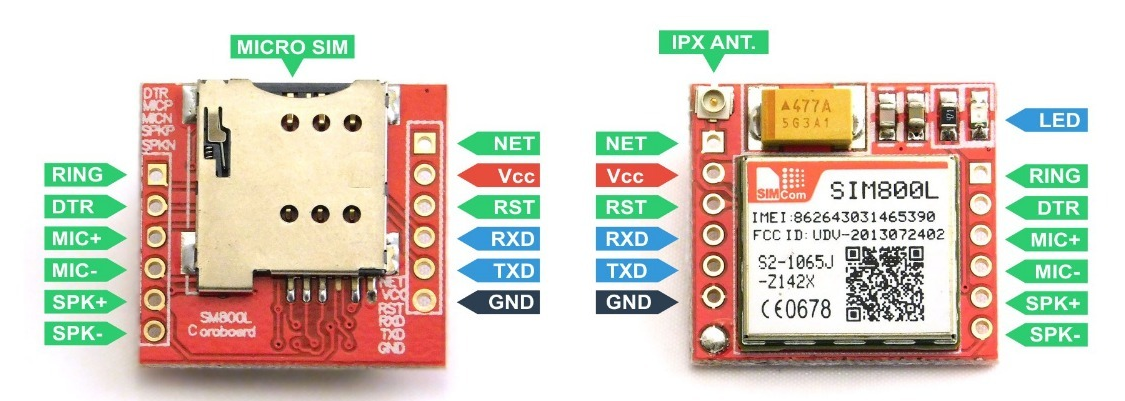

Все контакты на модуле подписаны, только не рядом, а со сдвигом по причине его маленького размера.

1. Подача питания (VCC, GND)

В документации сказано, что для стабильной работы модуля SIM800L необходим источник питания с выходным напряжением от 3,4 до 4,4 В и максимальным рабочим током 2 А. Не знаю, как это должно работать, но у меня почему-то при напряжении меньше 5 В модуль совсем никак не хотел регистрироваться в сети. Начиталась советов по сдвиганию SIM-карты в слоте, окислившимся контактам, антеннам… но потом решила подать напряжение от стандартного блока питания 5 В/2 А, и все заработало. Итак, в моем случае контакты VCC и GND соединяем с плюсом и минусом блока питания на 5 В.

Примечание 1: У меня заработало не с любым блоком на 5 В. Один блок давал напряжение 5,25 В, и с ним не работало, появлялась ошибка OVER-VOLTAGE POWER DOWN (пороговый уровень напряжения сильно превышен), и модуль отключался (уходил в защиту). С блоком на 5,06-5,16 В все заработало отлично.

Как понять, какое у меня сейчас напряжение питания на модуле?

Если нет мультиметра, то после того как подключите модуль, отправьте команду AT+CBC. Последний параметр в ответе - текущее напряжение питания модуля в милливольтах. У меня этот модуль заработал при числе около 5097.

Примечание 2: Запитать можно также от повербанка. Но имейте в виду, что модуль в режиме ожидания потребляет так мало тока, что повербанк через какое-то время самопроизвольно выключится, не принимая всерьез такое незначительное потребление. Поэтому подключите к повербанку что-нибудь еще - например, ту же Arduino после того, как зальете на нее скетч. В режиме же активной работы при передаче данных по протоколу MQTT потребление тока значительно увеличивается, поэтому повербанк выключаться уже не будет.

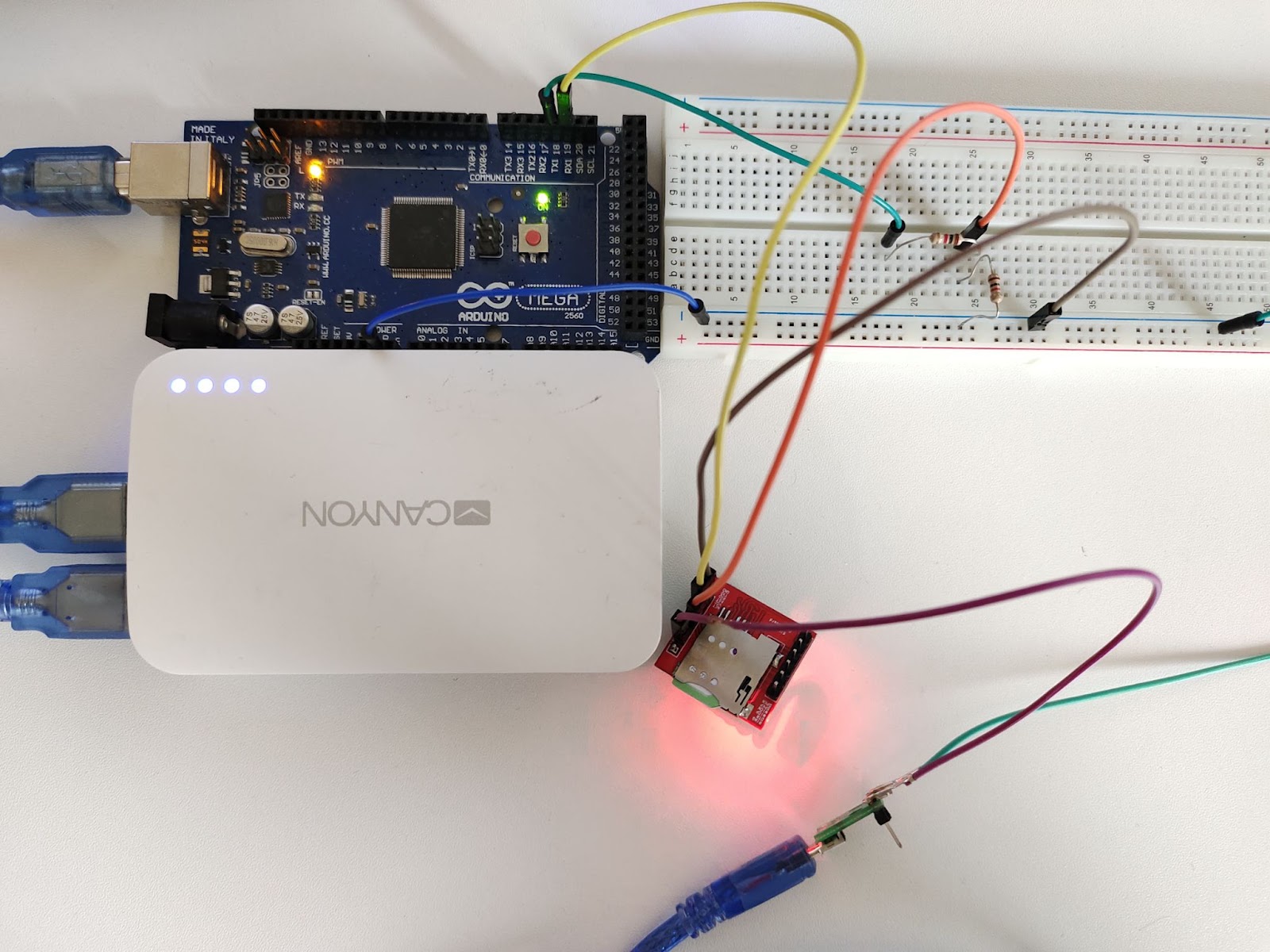

Это может выглядеть так

Примечание 3: ЗАПИТЫВАТЬ МОДУЛЬ ОТ ARDUINO НЕЛЬЗЯ. Напомню, что модуль может потреблять до 2 А, а Arduino не в состоянии такой ток выдавать, поэтому произойдет сбой в работе либо модуля, либо Arduino, либо того и другого (вполне вероятен выход Arduino из строя). Аналогичная история и с запитыванием от USB порта компьютера.

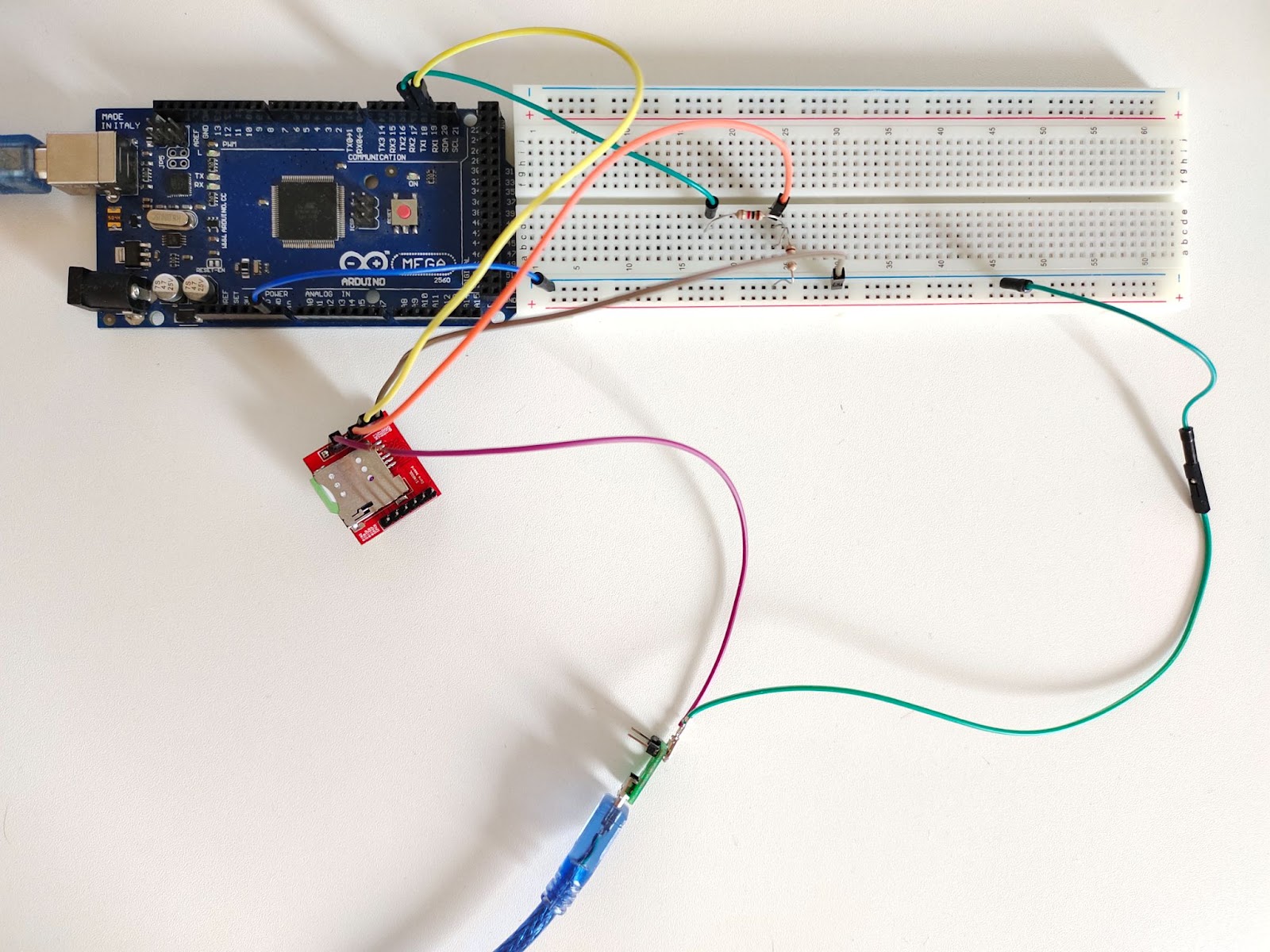

2. Подключение к конвертору

Собираем схему.

Проверяла без делителя напряжения - работало долго и стабильно. Однако это дело случая, может и сгореть, поэтому так делать не надо. Проще всего сделать равноплечий делитель напряжения на паре резисторов одинакового номинала в диапазоне 1-10 КОм. В таком случае мы получим 2,5 В, что укладывается в необходимый диапазон 2,1 - 3,1 В.

Примечание - В некоторых статьях видела, что VDD модуля тоже подключают, но по факту такой вариант не работает, модуль просто не реагирует на AT команды. А вот пин GND подключать нужно обязательно.

Тестируем

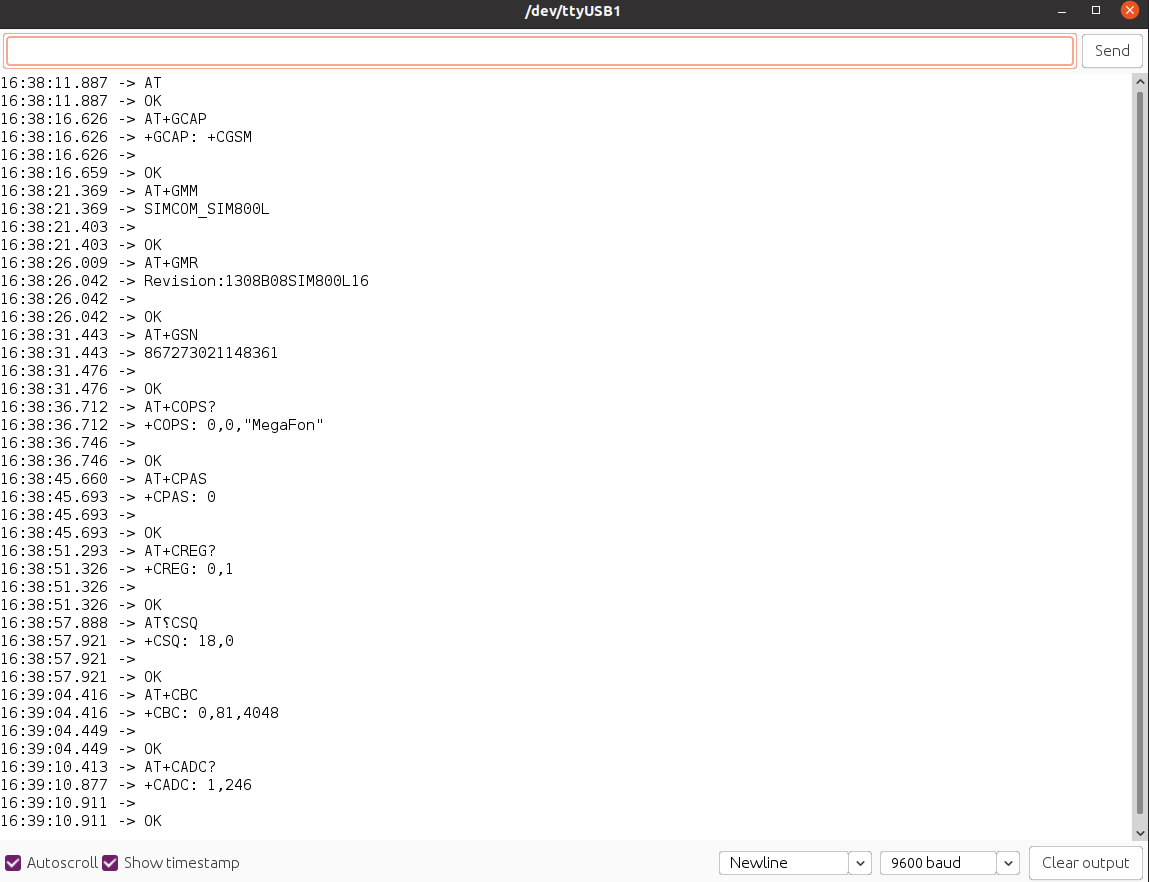

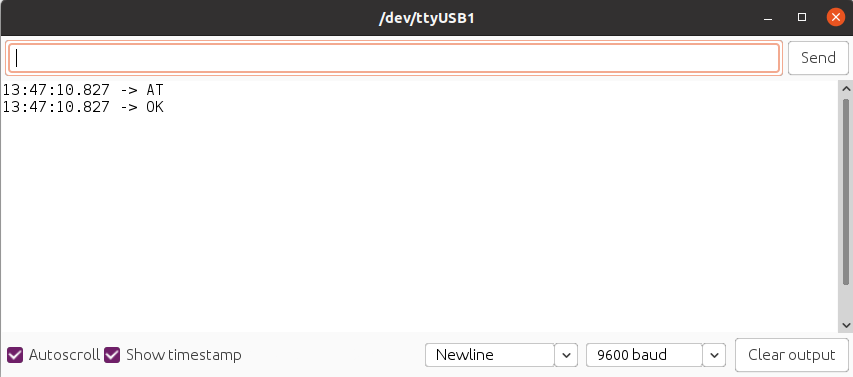

Теперь проверяем корректность ответов на AT-команды. Для этого нам нужен терминал COM порта. В качестве него используем монитор порта, который есть в IDE Arduino. Никаких скетчей в данном случае писать и загружать никуда не надо, просто открываем монитор порта. Модуль может автоматически подстраиваться под одну из следующих скоростей обмена: 2400, 4800, 9600, 14400, 19200, 28800, 33600, 38400, 57600, 115200, 230400, 460800, 921600.

Каждая AT-команда (как и ответ) должна заканчиваться символами перевода строки «rn», поэтому в мониторе порта выставляем параметр Newline и отправляем самую простую команду AT. На нее должен прийти ответ OK.

После этого можно отправлять другие AT-команды, чтобы оценить состояние модуля.

Команды можно писать следующим образом:

• AT+КОМАНДА=? - узнать, какие параметры поддерживает команда

• AT+КОМАНДА? - запросить текущие значения

• AT+КОМАНДА=ПАРАМЕТР(Ы) - установить одно или несколько значений

• AT+КОМАНДА - установить/запросить данные, определяемые внутренними процессами модуля

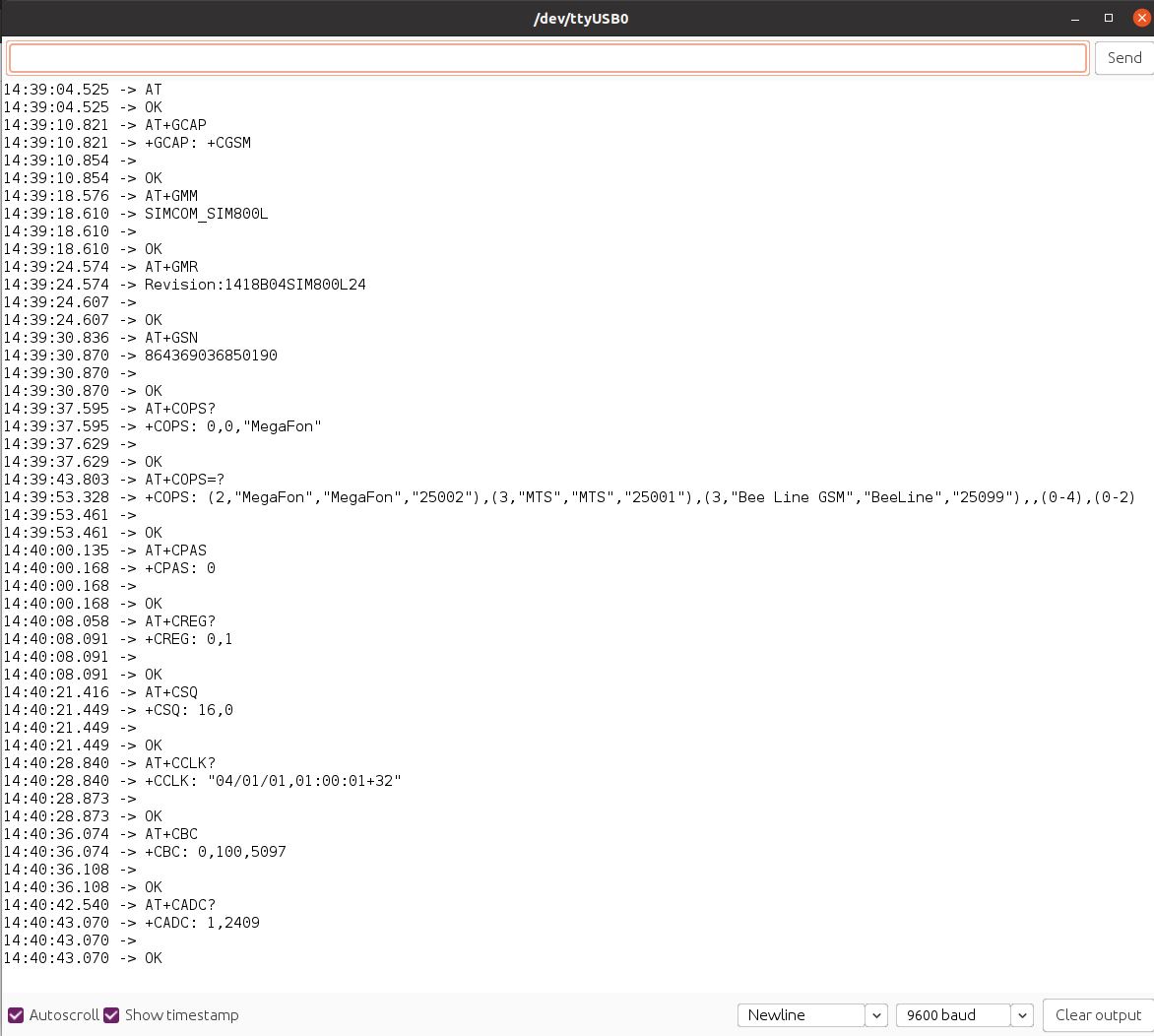

Примеры:

• AT+GCAP - возможности модуля

• AT+GMM - идентификатор модуля

• AT+GMR - ревизия

• AT+GSN - IMEI модуля

• AT+COPS? - информация об операторе

• AT+COPS=? - доступные операторы

• AT+CPAS - состояние модуля:

  • 0 – готов к работе

  • 2 – неизвестно (исполнение команд не гарантируется)

  • 3 – входящий звонок

  • 4 – голосовое соединение

• AT+CREG? - Тип регистрации сети

  Первый параметр ответа:

  • 0 – нет кода регистрации сети - плохой знак, позвонить или выйти в интернет не получится

  • 1 – есть код регистрации сети

  • 2 – есть код регистрации сети + доп. параметры

  Второй параметр ответа:

  • 0 – не зарегистрирован, поиска сети нет

  • 1 – зарегистрирован, домашняя сеть

  • 2 – не зарегистрирован, идет поиск новой сети

  • 3 – регистрация отклонена

  • 4 – неизвестно

  • 5 – роуминг

• AT+CSQ - Качество сигнала

  Первый параметр ответа - мощность сигнала rssi (от 10 и выше — нормальная):

  • 0 -115 дБм или меньше

  • 1 -111 дБм

  • 2-30 -110..-54 дБм

  • 31 -52 дБм или больше

  • 99 -неизвестно или нет сигнала.

  Второй параметр ответа - частота ошибок по битам ber:

  • 0...7 – коэффициент битовых ошибок (меньше — лучше)

  • 99 – неизвестно или нет сигнала

• AT+CCLK? - текущая дата и время

• AT+CBC - монитор напряжения питания модуля

  Первый параметр ответа:

  • 0 – не заряжается

  • 1 – заряжается

  • 2 – зарядка окончена

  Второй параметр ответа - уровень заряда батареи (1-100 %)

  Третий параметр ответа - напряжение питания модуля, мВ

• AT+CADC? - значение АЦП (до 2,8 В)

Список всех доступных AT-команд >>>

В качестве вишенки на торте позвоним на модуль, но перед этим включим определитель номера при помощи команды AT+CLIP=1. В терминале во время звонка появился текст RING и наш номер телефона, значит все хорошо и модуль работает как надо, переходим к следующему этапу.

Модуль “синий”

Собираем схему

Контакты модуля разделены на два смысловых блока:

1. POWER

Контакты 5VIN и GND соединяем с плюсом и минусом блока питания на 5 В.

2. UART-TTL

Собираем схему.

Тестируем

После подключения я, воодушевившись успехом красного модуля и решив, что все проблемы, которые только могли быть, я уже поймала, начала тестировать на AT-команды. И что вы думаете? Опять не регистрируется в сети! Блок питания подобран, SIM-карта вставлена правильно, что еще ему нужно? Ковырялась-ковырялась, шаманила, танцевала с бубном, а потом решила отправить команду на проверку наличия SIM-карты, о которой писала выше. Карта не вставлена. Тут я начала вспоминать все советы по сдвиганию карты в слоте на миллиметр и так далее. Однако при внимательном рассмотрении модуля можно обнаружить некоторую неприятность.

Посмотрите на фото и найдите ее. =)

Проверить себя

Да, вы абсолютно правы! Шаловливый производитель устроил нам небольшой квест, забыв допаять один резистор.

Припаиваем как надо, и модуль начинает прекрасно работать.

Обратите внимание на ответ команды AT+CBC. При подключении блока питания на 5 В к красному модулю мы видим число чуть больше 5000 мВ. При этом с тем же блоком синий модуль выдает 4000 мВ. Это происходит как раз за счет тех диодов, о которых упоминалось выше.

Подключение модуля к Arduino

Абсолютно у всех плат Arduino есть как минимум один последовательный порт для связи между платой Arduino и компьютером или другими устройствами (UART/USART). Однако, как вы понимаете, нам нужно таких порта два: один для общения компьютера и Arduino и один для общения Arduino и модуля. Давайте рассмотрим два типа плат Arduino: с одним портом и с несколькими. В первом случае для общения Arduino c модулем пользуемся программным UART (в этом нам поможет библиотека SoftwareSerial), во втором - аппаратным UART.

SoftwareSerial?

“Библиотека SoftwareSerial позволяет реализовать последовательный интерфейс на любых других цифровых выводах Arduino с помощью программных средств, дублирующих возможности UART (отсюда и название "SoftwareSerial"). Библиотека позволяет программно создавать несколько последовательных портов, работающих на скорости до 115200 бод.”

Arduino UNO

Аппаратная часть

Подключение питания не меняется.

Подключение к Arduino UNO для красного модуля.

Подключение к Arduino UNO для синего модуля.

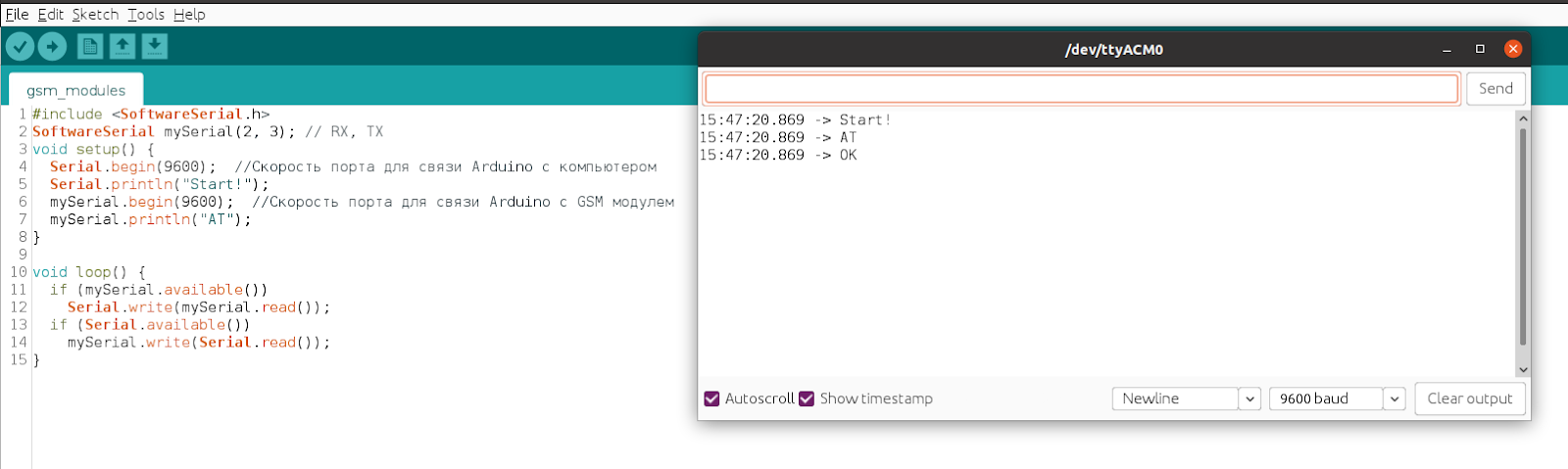

Копируем приведенный ниже скетч и загружаем его в Arduino. Этот код позволяет пересылать данные между двумя последовательными связями:

• Arduino и Arduino IDE (Serial)

• Arduino и SIM800L (mySerial)

#include <SoftwareSerial.h>
SoftwareSerial mySerial(2, 3); // RX, TX
void setup() {
  Serial.begin(9600);  // Скорость обмена данными с компьютером
  Serial.println("Start!");
  mySerial.begin(9600);  // Скорость обмена данными с GSM модулем
  mySerial.println("AT");
}

void loop() {
  if (mySerial.available())
    Serial.write(mySerial.read());
  if (Serial.available())
    mySerial.write(Serial.read());
}

Мы увидели ответ OK, значит, все хорошо и можно работать дальше.

Программная часть

Прежде чем перейти к сложному коду, давайте удостоверимся, что модуль к этому готов.

Настройка GPRS-контекста и открытие соединения

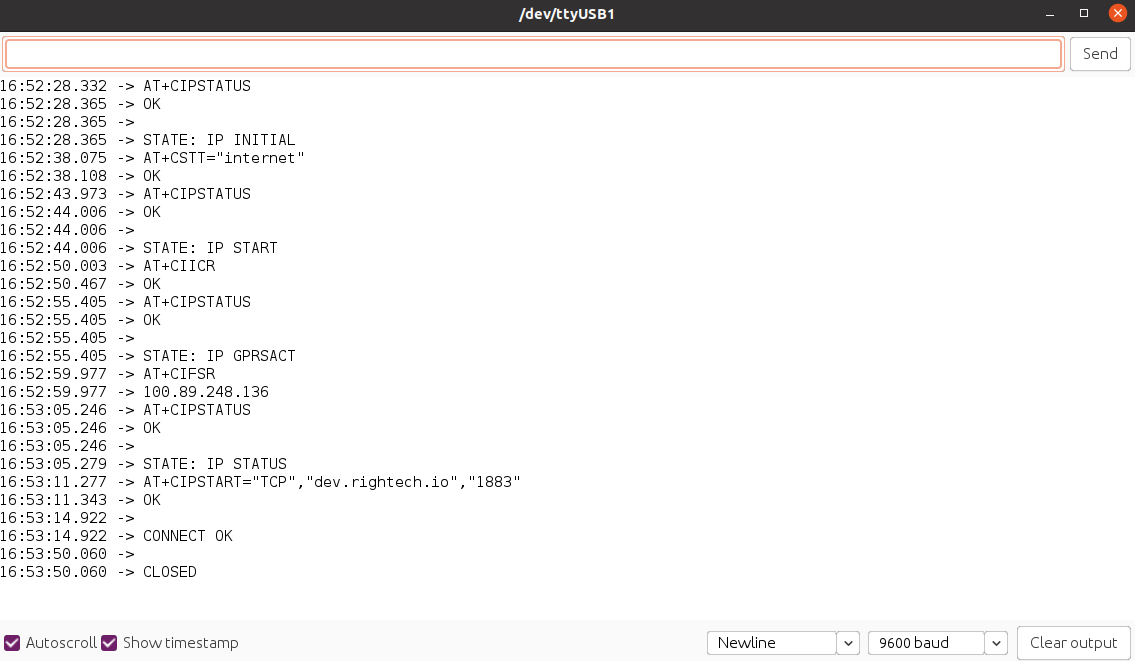

Ниже представлена последовательность команд и результат выполнения.

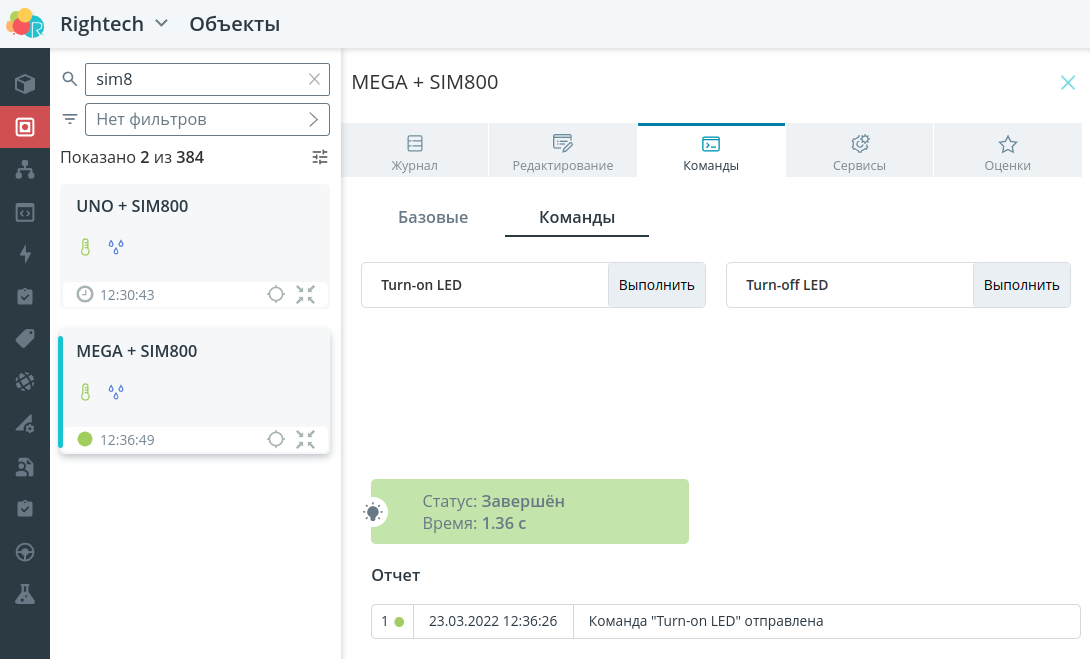

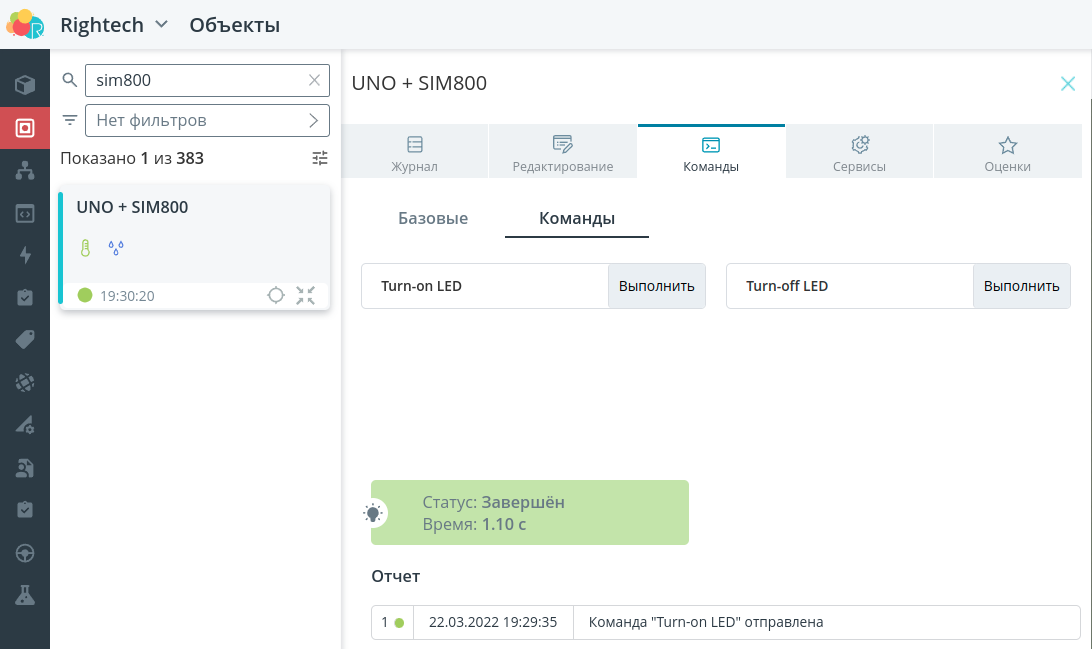

Подключение к объекту на платформе по протоколу MQTT

Для того чтобы взаимодействовать с объектом на платформе, мы можем пойти двумя путями:

1. Прописывать в коде все необходимые для этого AT-команды

2. Воспользоваться готовой библиотекой, которая все эти страсти-мордасти от нас спрячет и нам останется только сформировать необходимую логику

Первый путь самурая сложен и похож на написание кода на ассемблере - абсолютно прозрачно и гибко, но долго и сложно. Такую реализацию я встретила тут .

Второй путь проще и позволяет без больших заморочек быстро настроить подключение. Самая удачная библиотека, которая решает нашу задачу, - TinyGSM. Она есть в Arduino IDE. Устанавливаем ее, и сразу можно пользоваться.

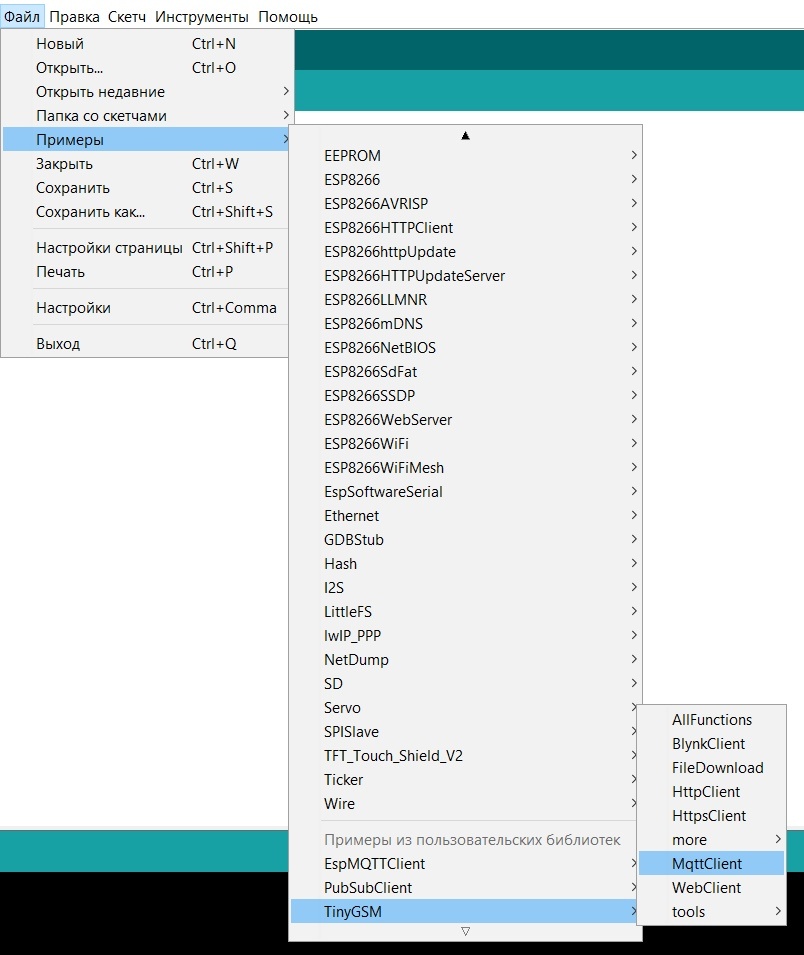

В разделе Примеры есть скетч, который используем как базу.

После незначительного упрощения кода получаем скетч, являющийся смысловым аналогом этого за исключением способа выхода в Интернет (там Wi-Fi).

В строке

const char* broker = "dev.rightech.io";

указываем адрес нужного MQTT-брокера. В данном случае это адрес платформы Rightech IoT Cloud.

В строке

boolean status = mqtt.connect("uno_sim800");

задаем идентификатор объекта, заранее созданного на платформе с моделью MQTT.

// Select your modem:
#define TINY_GSM_MODEM_SIM800

// Set serial for debug console (to the Serial Monitor, default speed 115200)
#define SerialMon Serial

// Set serial for AT commands (to the module)
// Use Hardware Serial on Mega, Leonardo, Micro
#ifndef __AVR_ATmega328P__
#define SerialAT Serial1

// or Software Serial on Uno, Nano
#else
#include <SoftwareSerial.h>
SoftwareSerial SerialAT(2, 3);  // RX, TX
#endif

// See all AT commands, if wanted
// #define DUMP_AT_COMMANDS

// Define the serial console for debug prints, if needed
#define TINY_GSM_DEBUG SerialMon

// Add a reception delay, if needed.
// This may be needed for a fast processor at a slow baud rate.
#define TINY_GSM_YIELD() { delay(2); }

// Your GPRS credentials, if any
const char apn[]      = "internet";
const char gprsUser[] = "";
const char gprsPass[] = "";

// MQTT details
const char* broker = "dev.rightech.io";

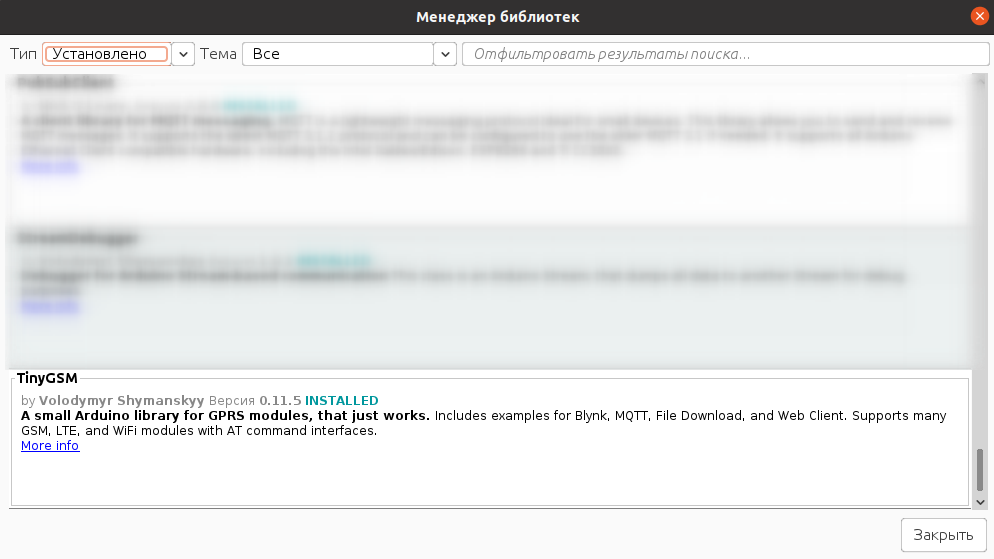

#include <TinyGsmClient.h>
#include <PubSubClient.h>

#define PUB_DELAY (5 * 1000) /* 5 seconds */

#ifdef DUMP_AT_COMMANDS
#include <StreamDebugger.h>
StreamDebugger debugger(SerialAT, SerialMon);
TinyGsm        modem(debugger);
#else
TinyGsm        modem(SerialAT);
#endif
TinyGsmClient client(modem);
PubSubClient  mqtt(client);

uint32_t lastReconnectAttempt = 0;

void mqttCallback(char* topic, byte* payload, unsigned int len) {
  SerialMon.println(topic);
  SerialMon.write(payload, len);
  SerialMon.println();
}

boolean mqttConnect() {
  SerialMon.print("Connecting to ");
  SerialMon.print(broker);

  // Connect to MQTT Broker
  boolean status = mqtt.connect("uno_sim800");

  if (status == false) {
    SerialMon.println(" fail");
    return false;
  }
  SerialMon.println(" success");

  mqtt.subscribe("base/relay/led1");
  return mqtt.connected();
}


void setup() {
  // Set console baud rate
  SerialMon.begin(115200);
  delay(10);

  SerialMon.println("Wait...");

  // Set GSM module baud rate
  SerialAT.begin(9600);
  delay(6000);

  // Restart takes quite some time
  // To skip it, call init() instead of restart()
  SerialMon.println("Initializing modem...");
  modem.restart();
  // modem.init();

  String modemInfo = modem.getModemInfo();
  SerialMon.print("Modem Info: ");
  SerialMon.println(modemInfo);

  SerialMon.print("Waiting for network...");
  if (!modem.waitForNetwork()) {
    SerialMon.println(" fail");
    delay(10000);
    return;
  }
  SerialMon.println(" success");

  if (modem.isNetworkConnected()) {
    SerialMon.println("Network connected");
  }

  // GPRS connection parameters are usually set after network registration
  SerialMon.print(F("Connecting to "));
  SerialMon.print(apn);
  if (!modem.gprsConnect(apn, gprsUser, gprsPass)) {
    SerialMon.println(" fail");
    delay(10000);
    return;
  }
  SerialMon.println(" success");

  if (modem.isGprsConnected()) {
    SerialMon.println("GPRS connected");
  }

  // MQTT Broker setup
  mqtt.setServer(broker, 1883);
  mqtt.setCallback([] (char* topic, byte * payload, unsigned int len)  {
    SerialMon.write(payload, len);
    SerialMon.println();
  });
}


long last = 0;
void publishTemperature() {
  long now = millis();
  if (now - last > PUB_DELAY) {
    mqtt.publish("base/state/temperature", String(random(20, 30)).c_str());
    mqtt.publish("base/state/humidity", String(random(40, 90)).c_str());
    last = now;
  }
}

void loop() {
  // Make sure we're still registered on the network
  if (!modem.isNetworkConnected()) {
    SerialMon.println("Network disconnected");
    if (!modem.waitForNetwork(180000L, true)) {
      SerialMon.println(" fail");
      delay(10000);
      return;
    }
    if (modem.isNetworkConnected()) {
      SerialMon.println("Network re-connected");
    }

    // and make sure GPRS/EPS is still connected
    if (!modem.isGprsConnected()) {
      SerialMon.println("GPRS disconnected!");
      SerialMon.print(F("Connecting to "));
      SerialMon.print(apn);
      if (!modem.gprsConnect(apn, gprsUser, gprsPass)) {
        SerialMon.println(" fail");
        delay(10000);
        return;
      }
      if (modem.isGprsConnected()) {
        SerialMon.println("GPRS reconnected");
      }
    }
  }

  if (!mqtt.connected()) {
    SerialMon.println("=== MQTT NOT CONNECTED ===");
    // Reconnect every 10 seconds
    uint32_t t = millis();
    if (t - lastReconnectAttempt > 10000L) {
      lastReconnectAttempt = t;
      if (mqttConnect()) {
        lastReconnectAttempt = 0;
      }
    }
    delay(100);
    return;
  }

  mqtt.loop();
  publishTemperature();
}

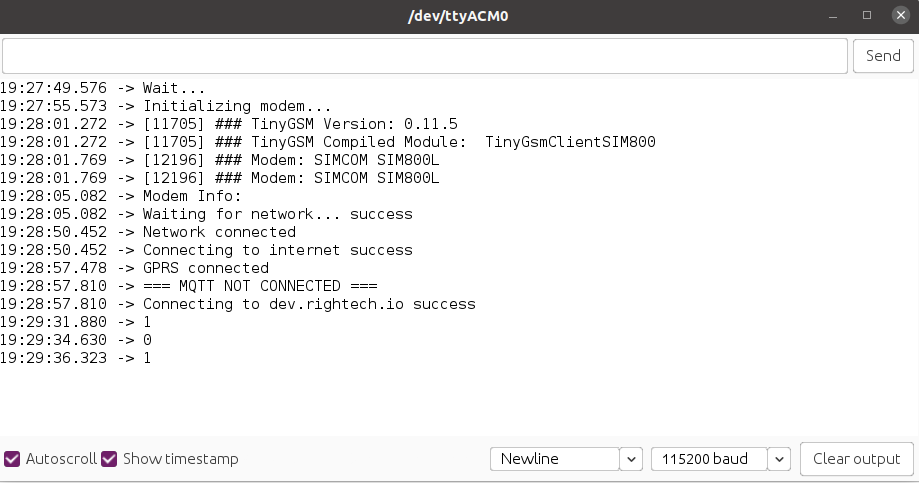

Мой лог выглядит следующим образом. Неспешно, но успешно модуль подключился и начал отправлять данные…

…и получать команды.

Примечание - Заметила, что периодически происходит разрыв соединения и тут же переподключение. Как только подключила к Arduino Mega, это прошло. Думаю, что проблема в использовании SoftwareSerial. В Интернете пишут, что она подходит для проверки работы модема и отладки, но в устройствах стабильной работы добиться практически невозможно. Наиболее вероятная причина в том, что SoftwareSerial не может нормально переварить поток с модема.

Arduino Mega

Аппаратная часть

Подключение питания не меняется.

Подключение к Arduino Mega для красного модуля.

Подключение к Arduino Mega для синего модуля.

Программная часть

Код для взаимодействия по MQTT остается тем же, однако обратите внимание на следующие строки.

// Set serial for AT commands (to the module)
// Use Hardware Serial on Mega, Leonardo, Micro
#ifndef __AVR_ATmega328P__
#define SerialAT Serial1

// or Software Serial on Uno, Nano
#else
#include <SoftwareSerial.h>
SoftwareSerial SerialAT(2, 3);  // RX, TX
#endif

Благодаря директивам препроцессора автоматически происходит выбор в зависимости от платы, какой вариант UART используем: аппаратный или программный. Для Arduino MEGA это UART Serial1, поэтому модуль мы подключили к соответствующим Serial1 пинам платы (19, 18).

Для того чтобы четко определить, что состоялось подключение с новой платы, создадим другой объект на платформе с идентификатором mega_sim800 и изменим соответствующую строку в коде.

boolean status = mqtt.connect("mega_sim800");

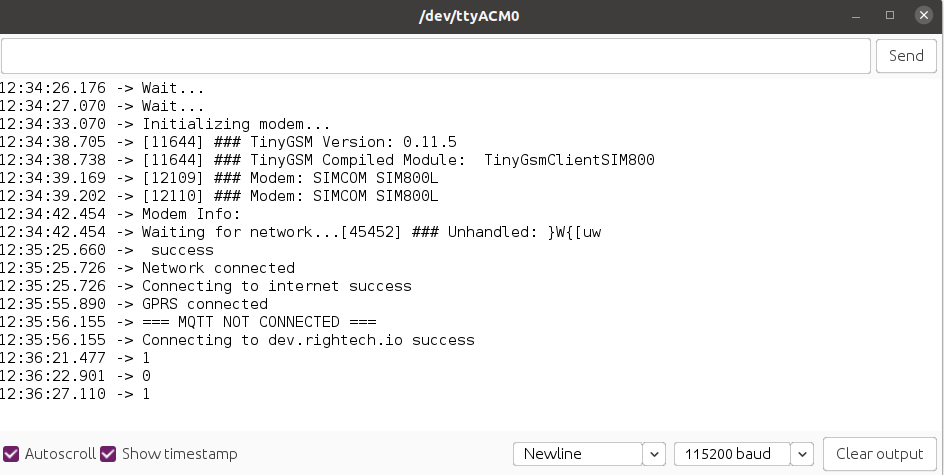

Мой лог выглядит следующим образом. Выскочило несколько непонятных символов на моменте Waiting for network, которые, впрочем, никак не помешали подключиться и начать отправлять данные …

…и получать команды.

Выводы

1. Если вам нужно организовать выход в Интернет там, где нет Wi-Fi, то модуль на чипе SIM800L вполне решает эту задачу.

2. Модули капризные по части питания. Возьмите себе за правило - если модуль работает нестабильно, надо попробовать немного поднять напряжения питания.

3. Перед тем как заливать сложный код, проверьте, что модуль вообще зарегистрировался в сети и готов к вашим изысканиям.

4. Если хотите подключать гарнитуру, берите красный модуль. Если хотите более простое подключение к Arduino при отсутствии гарнитуры, берите синий.

5. Не выбирайте программный UART, если есть такая возможность.
