Расконсервация норвежского терминала Tandberg 2215 S, 1983 года выпуска

Представляю Вашему вниманию записку восстановлении терминала Tandberg TDV 2215 S (он же, согласно шильдику на задней части корпуса, TDV 2200 S)

Интерес к подобному терминалу вспыхнул после давнего воспоминания о венгерском терминале Videoton 52100. К сожалению такой терминал приобрести не удалось, но вот когда я увидел в продаже норвежский терминал Tandberg, сразу приобрёл. С покупкой повезло, терминал оказался НОВЫМ, совершенно не использованным с 1983 года (ориентируюсь на шильдик на задней части монитора).

Лицевая часть

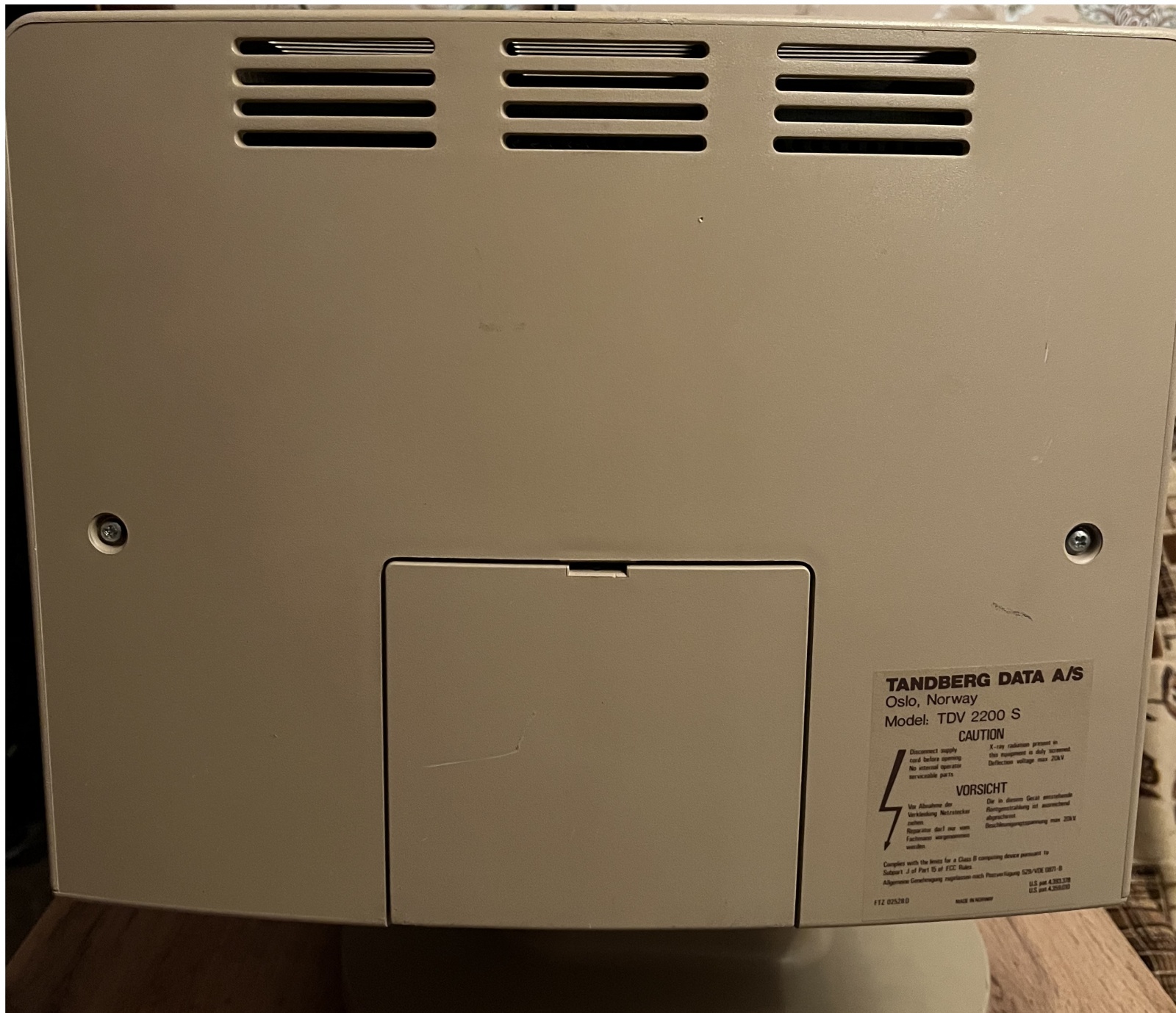

Задняя часть

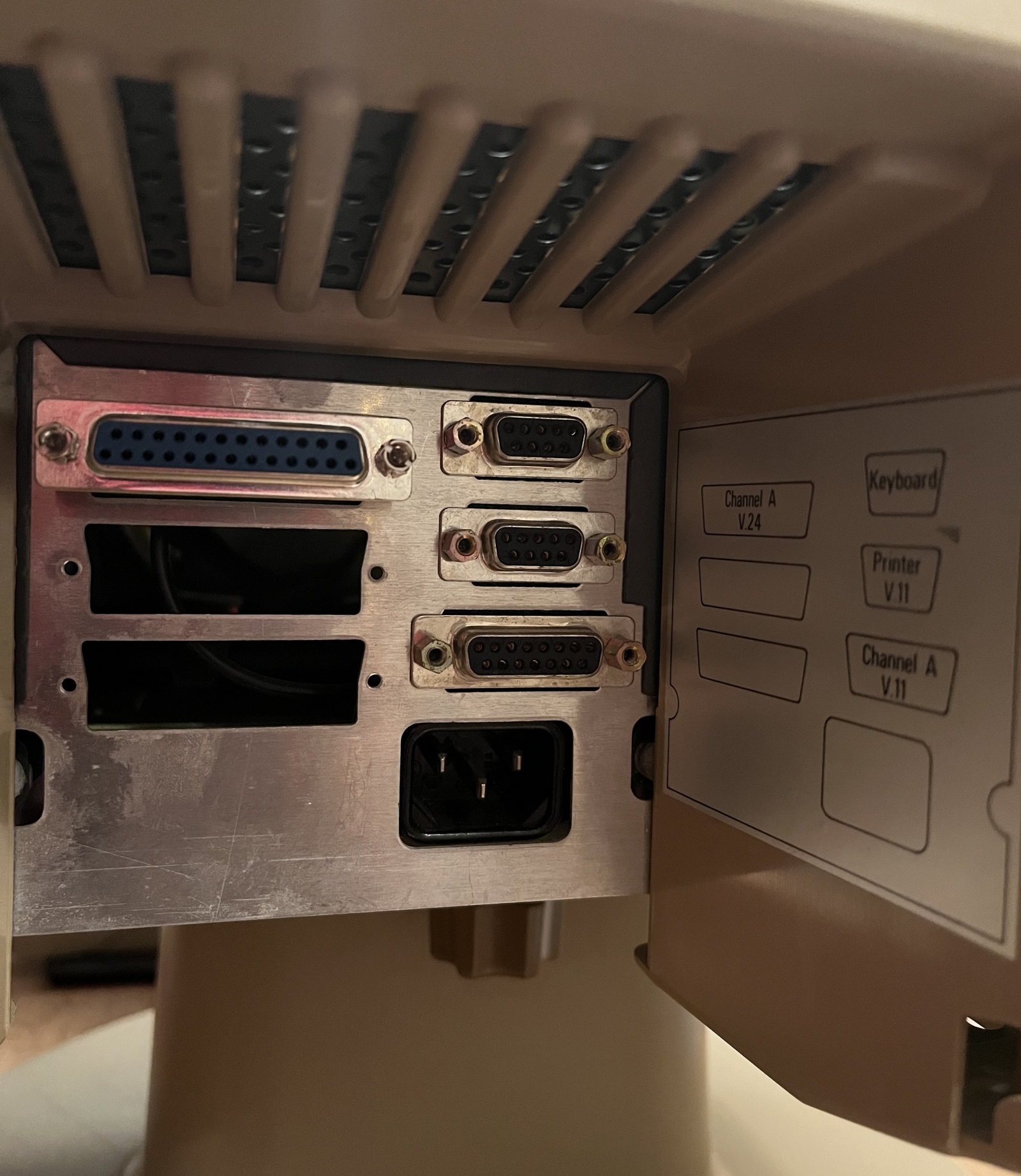

За большой пластиковой заглушкой обнаружился ряд интерфейсов, в том числе и стандартный V.24 (RS-232) в формате разъема db25.

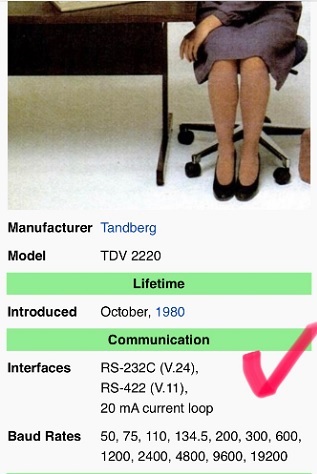

Подтверждение наличия и описание других интерфейсов нашел в интернете.

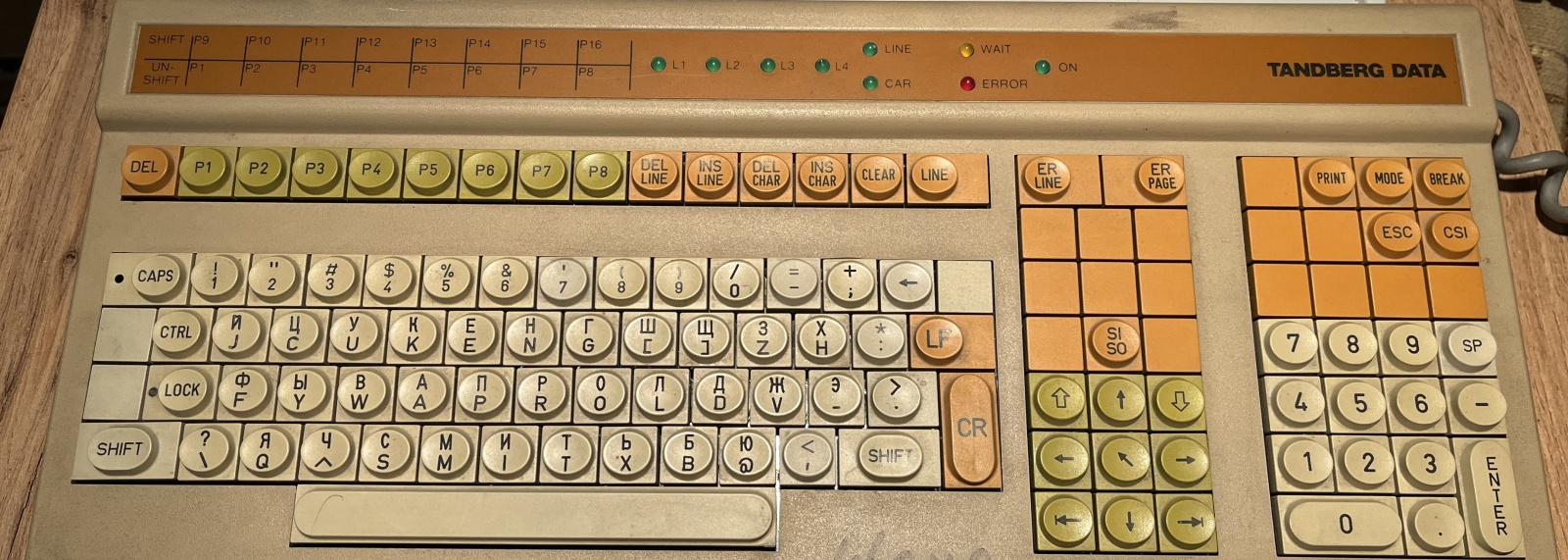

Терминал комплектовался следующей клавиатурой, которая подключалась разъемом db9.

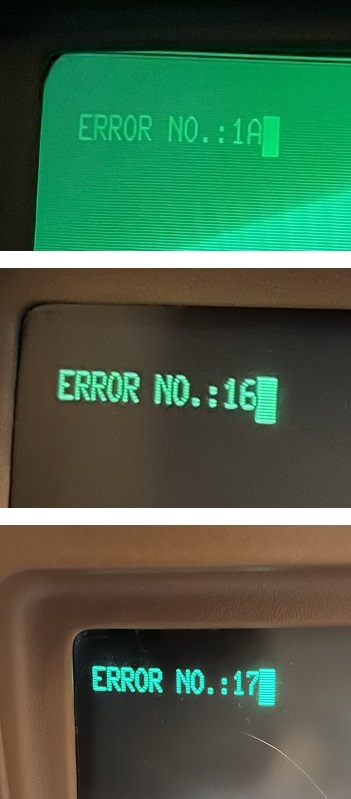

После включения на экране, красивым зеленым цветом, отобразилась ошибка, которая меняла свой код, по мере подключения и отключения клавиатуры.

Коды этих ошибок требовали расшифровки, поискав, обнаружил в интернете, подробнейшую документацию, в отсканированном виде, включающую в себя мануал по использованию и электрическую принципиальную схему.

Ошибка вела к микросхеме энергонезависимой памяти ER3400.

Изучив свойства и назначение микросхемы, выяснил, что это энергонезависимая память, в которой хранятся настройки терминала после его выключения. Согласно спецификации выяснил, что срок хранения информации составляет 10 лет. Было принято решение замены микросхемы.

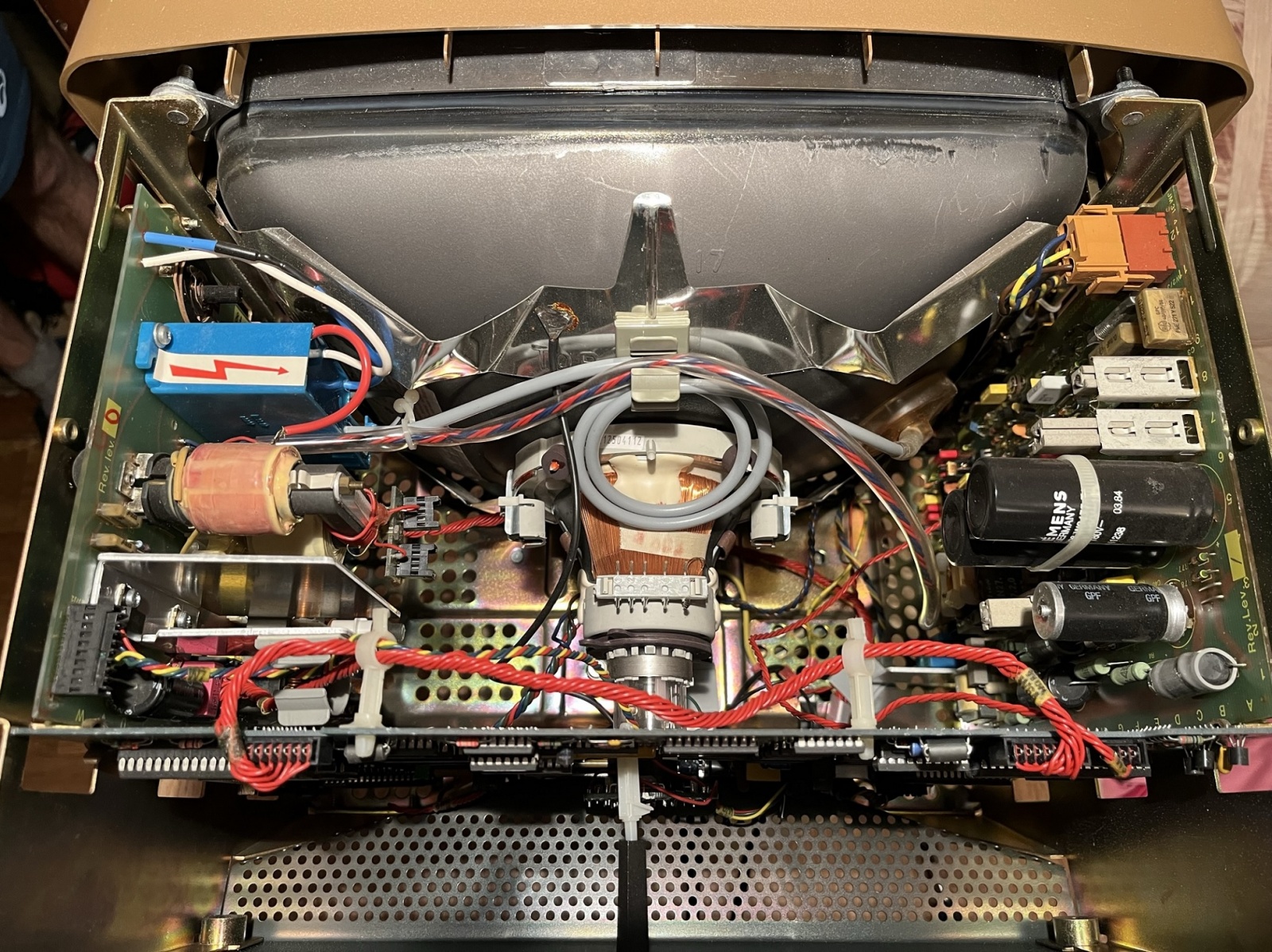

Ничего подобного не найдя на Алиэкспресс, я обнаружил лот на интернет-аукционе и сделал заказ. Параллельно, аккуратно открыл корпус, и обнаружил идеальнейшее состояние компонентов.

Вид сзади:

Вид сверху:

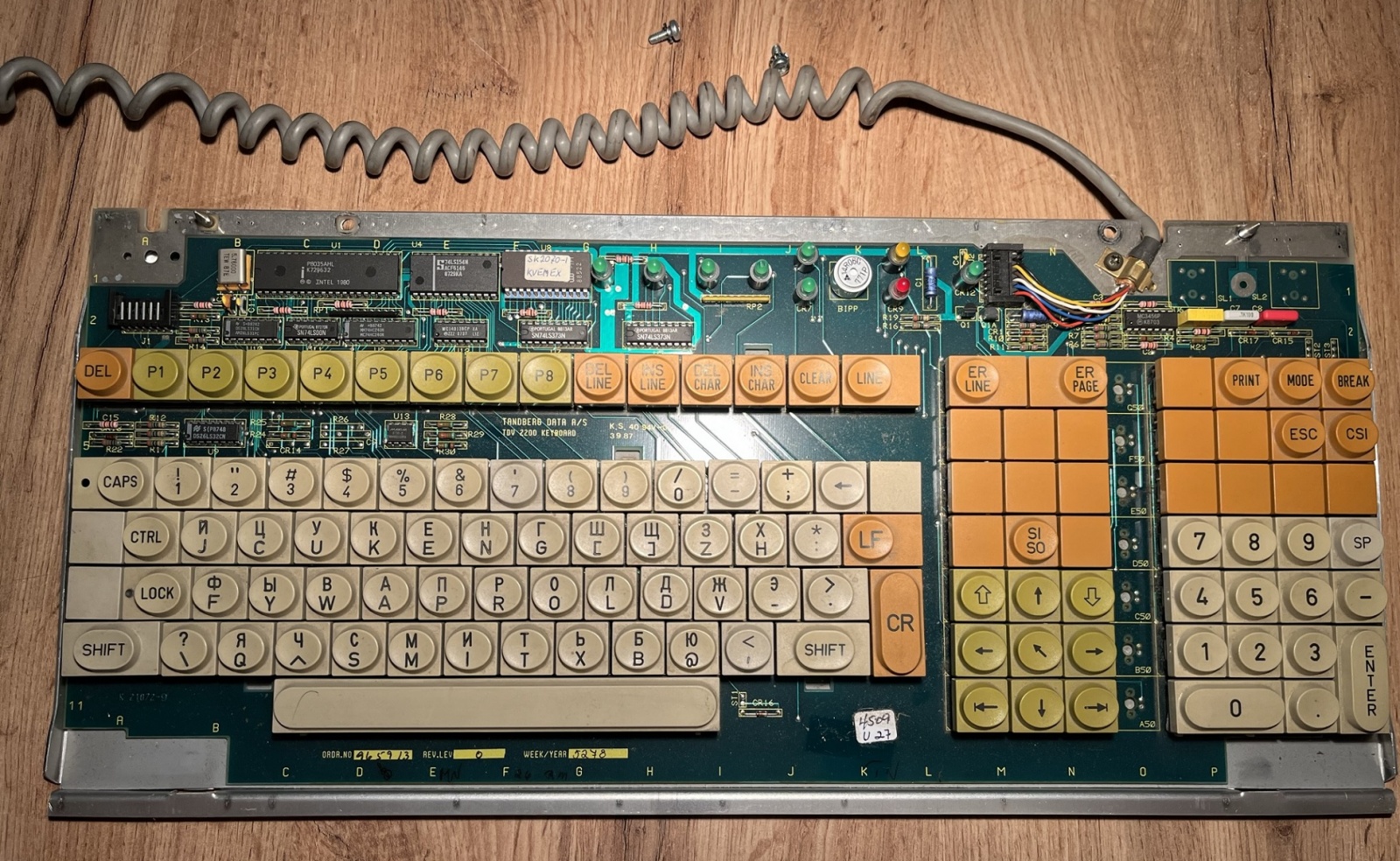

Для полноты восприятия заглянул и в клавиатуру.

Производство клавиатуры датируется 1978 годом.

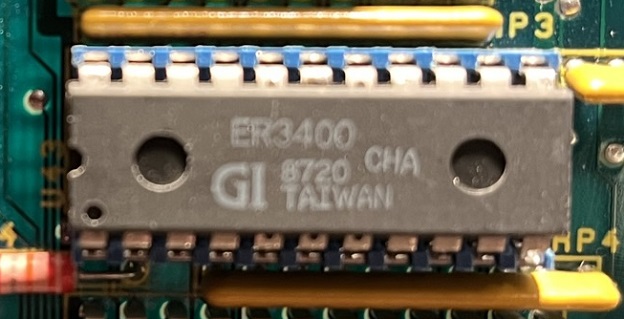

Требуемая микросхема, оказалась заботливо установленной в "кроватке", что в дальнейшем облегчило замену.

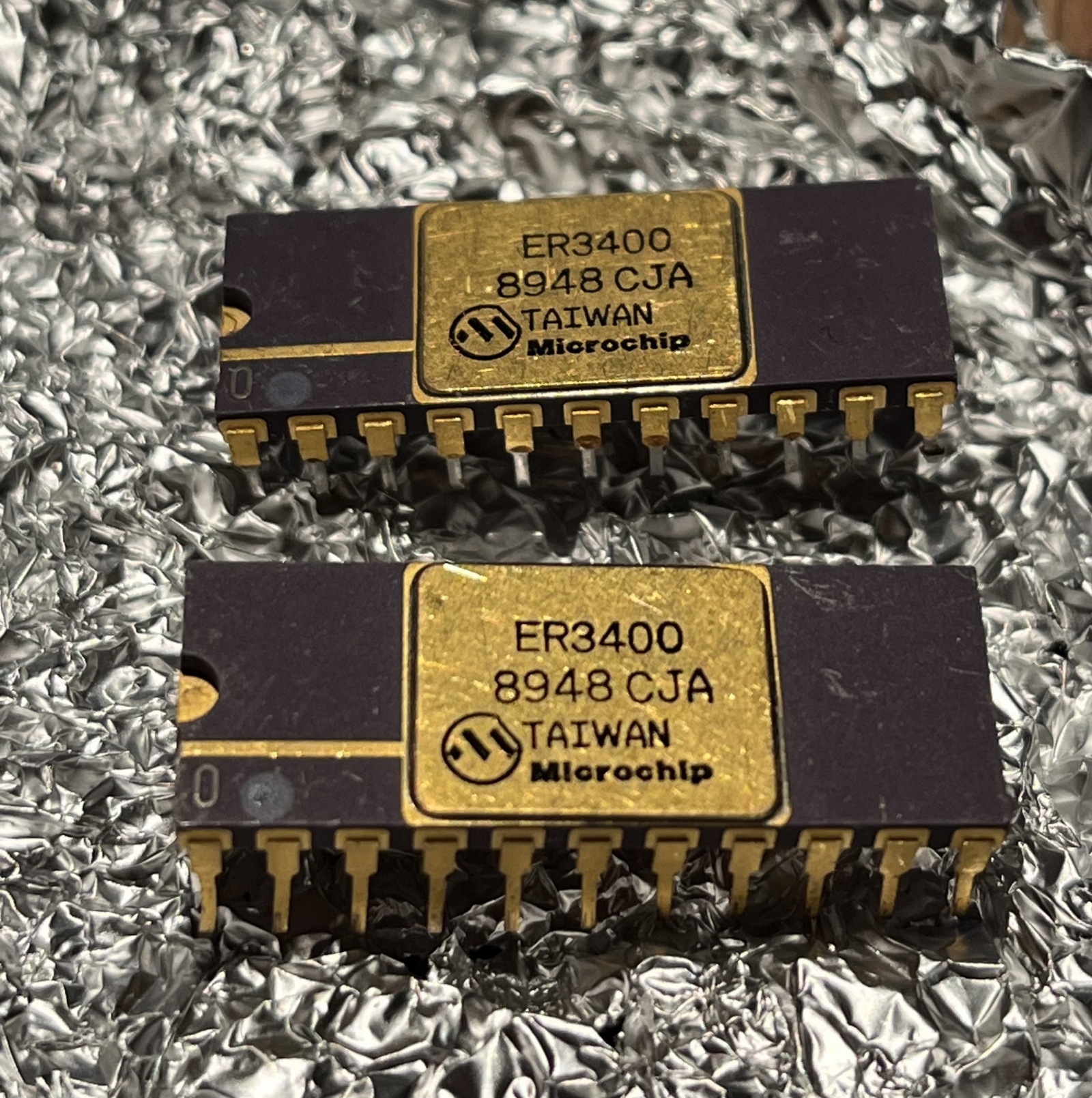

Подоспевшие с аукциона микросхемы выглядели, как мечта аффинажника, ну красота-ведь?

Заменив микросхему и прочитав документацию обнаружил кнопку «RESET». Кнопка расположена на нижней части терминала и с первого взгляда была незаметна.
После включения терминал и нажатия кнопки «RESET» ошибка исчезла и пришло воодушевление, всё идёт правильно.

Настало время обнаружить конфигурационное меню. Согласно мануалу, оно должно было появиться, при нажатии сочетания кнопок CTRL и дважды HELP, но проблема заключалась в том, что на клавиатуре отсутствовали, как сама кнопка HELP, так и намёк на неё. Методом «научного тыка» в настроечное меню удалось зайти совершенно другим сочетанием SHIFT и два раза MODE.

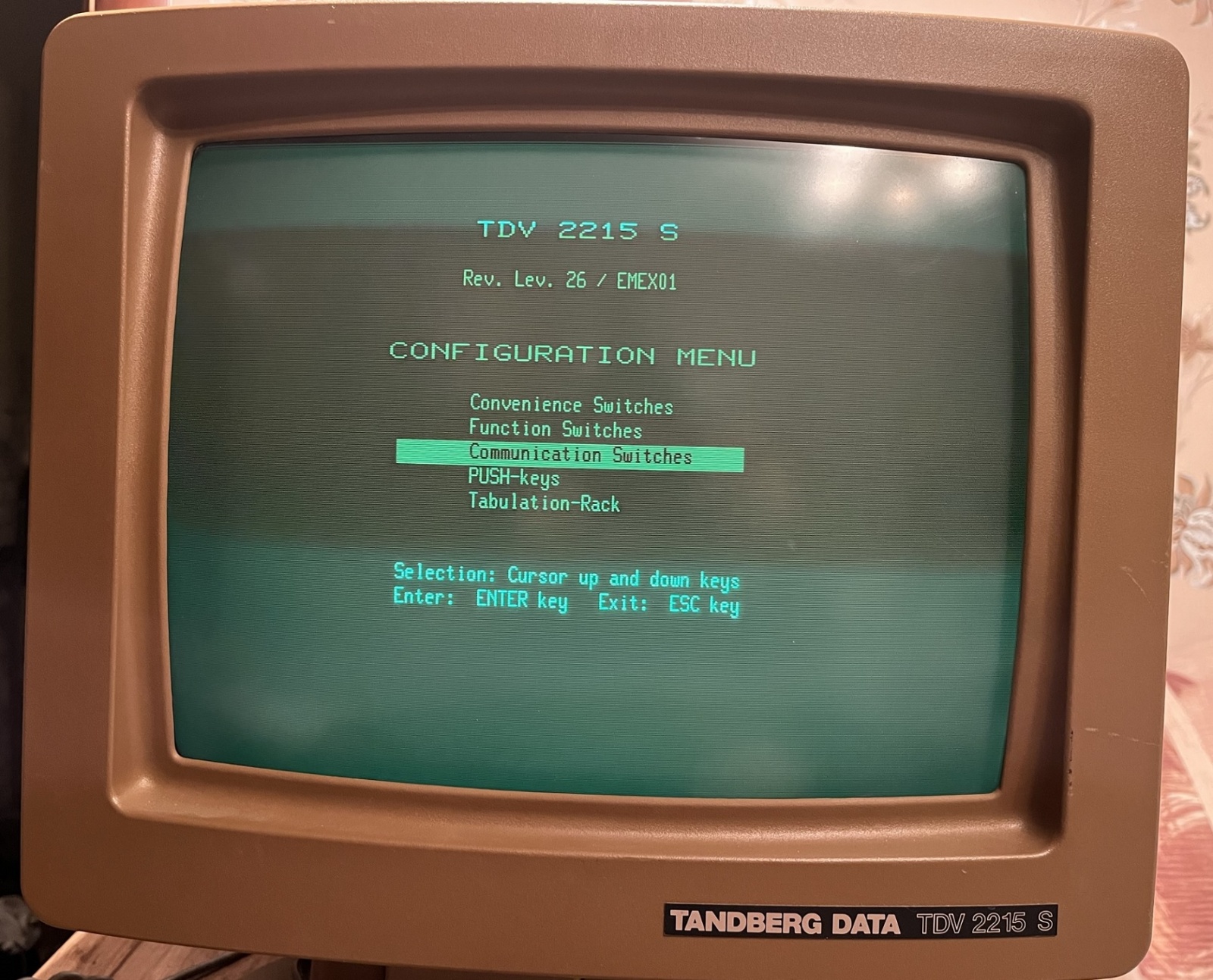

Вот так выглядят экраны настроечных меню.

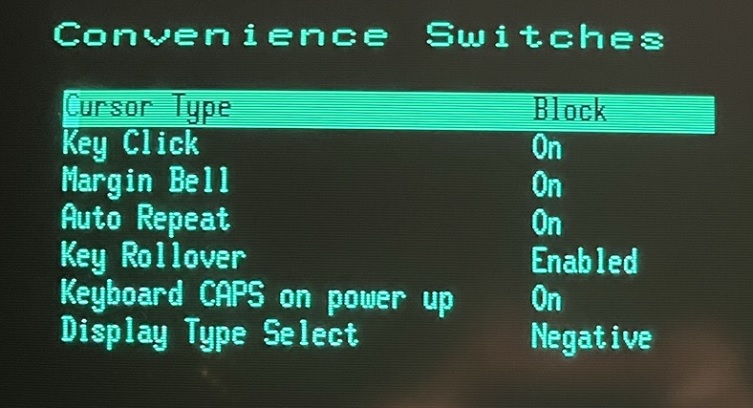

Общие настройки, относящиеся к формату курсора, частоте мерцания, bell (гудку) и типу экрана: зеленые символы на черном фоне (как в Матрице), либо инверсия моно-цвета.

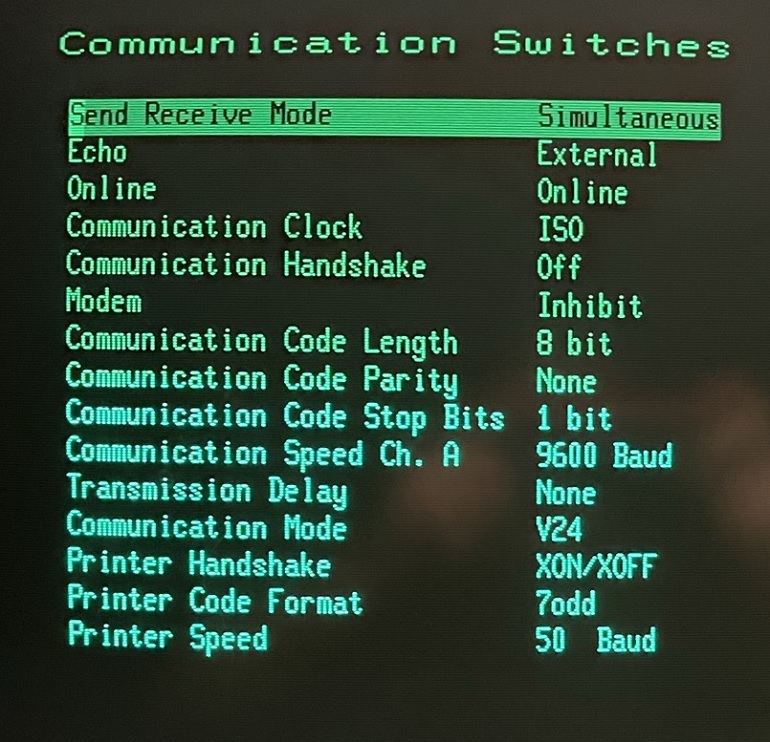

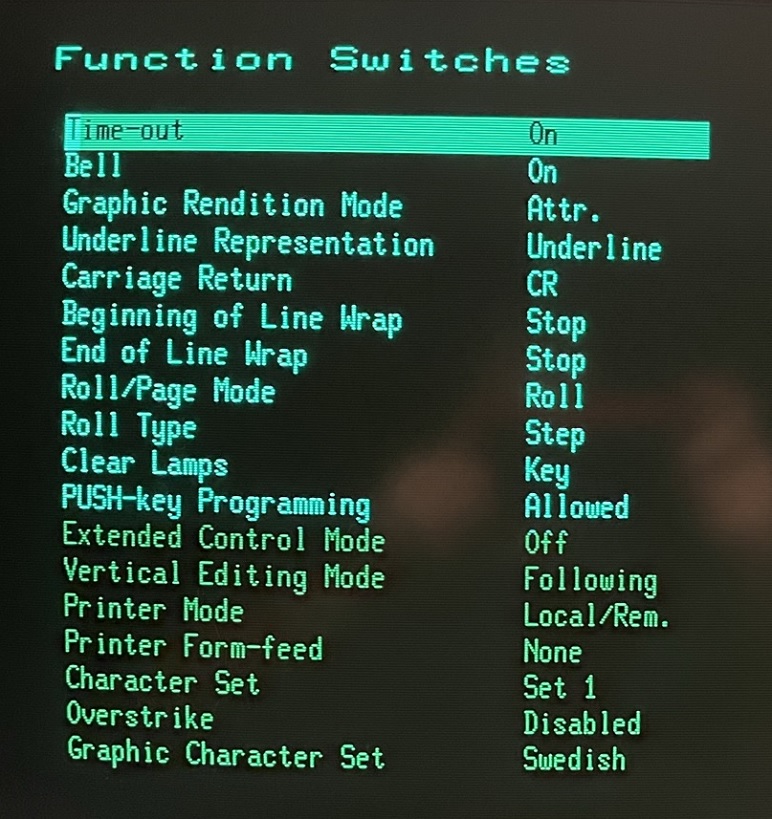

В этом меню специфичные настройки, с которыми предстоит поэкспериментировать детально и самое интересное, в рамках цели: настройки интерфейсов, для связи с внешним миром.

Для связи с внешним миром, был выбран COM-порт, V.24, он-же RS-232. Дефолтные настройки 8 bit, без паритета и одним стоп-битом (8N1). Настройки принтера и модема тоже присутствуют, но ввиду отсутствия этого оборудования, оставлены без изменения.

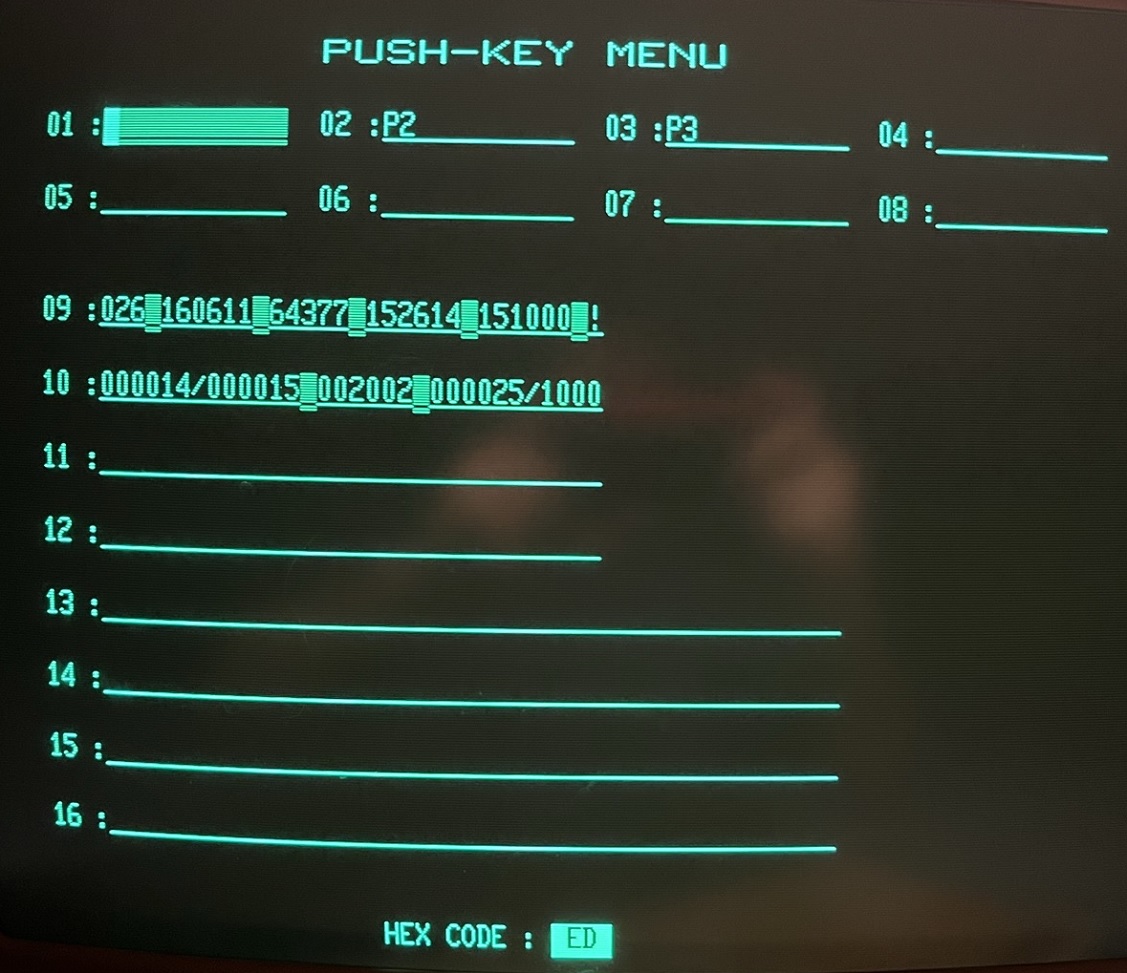

Настроечное меню, для задания пресетов, аппаратных кнопок клавиатуры.

Собственно для чего всё делалось? Мне было интересно получить в использование настоящую аппаратную консоль, подключить к подобию сервера и поуправлять им, ощущения 1983 года.

В качестве серверной OS была выбрана OpenBSD 3.6, но вместо неё может быть любая OS, будь-то: Windows, Linux, либо xBSD - семейство.

Шелл OpenBSD, был настроен на управление через аппаратный COM - порт, с соответствующими настройками 8N1, ровно такие-же были выставлены в настройках терминала Tandberg. Для соединения был использован нуль-модемный кабель db9 to db25. И получилось то, чего добивался.

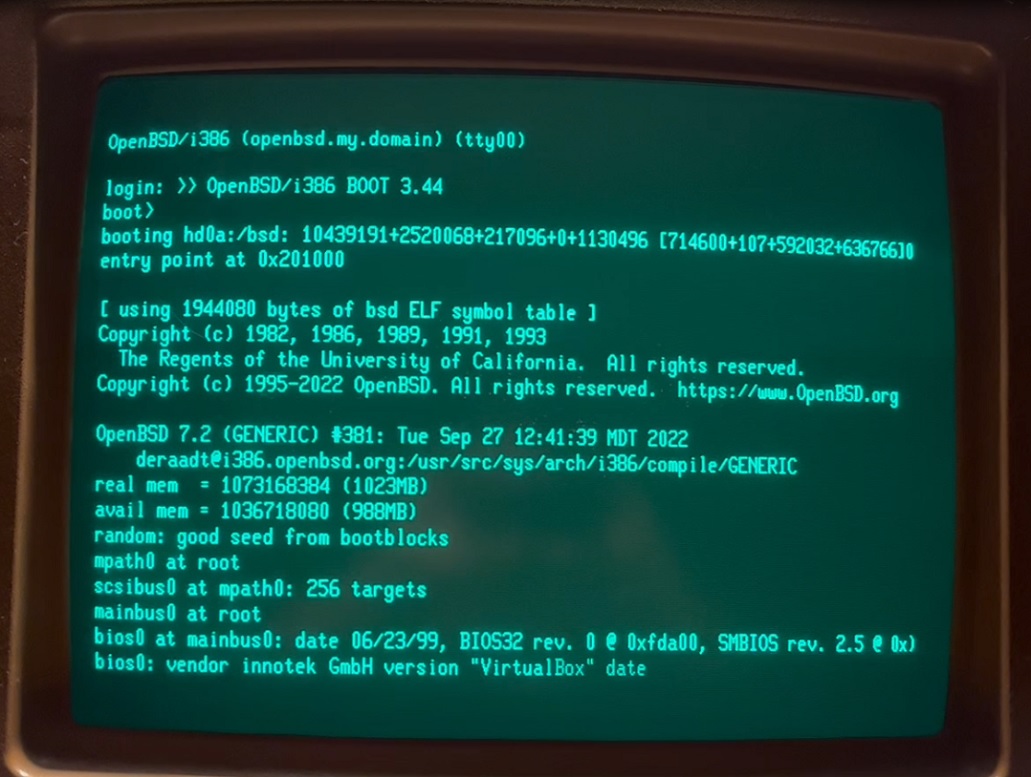

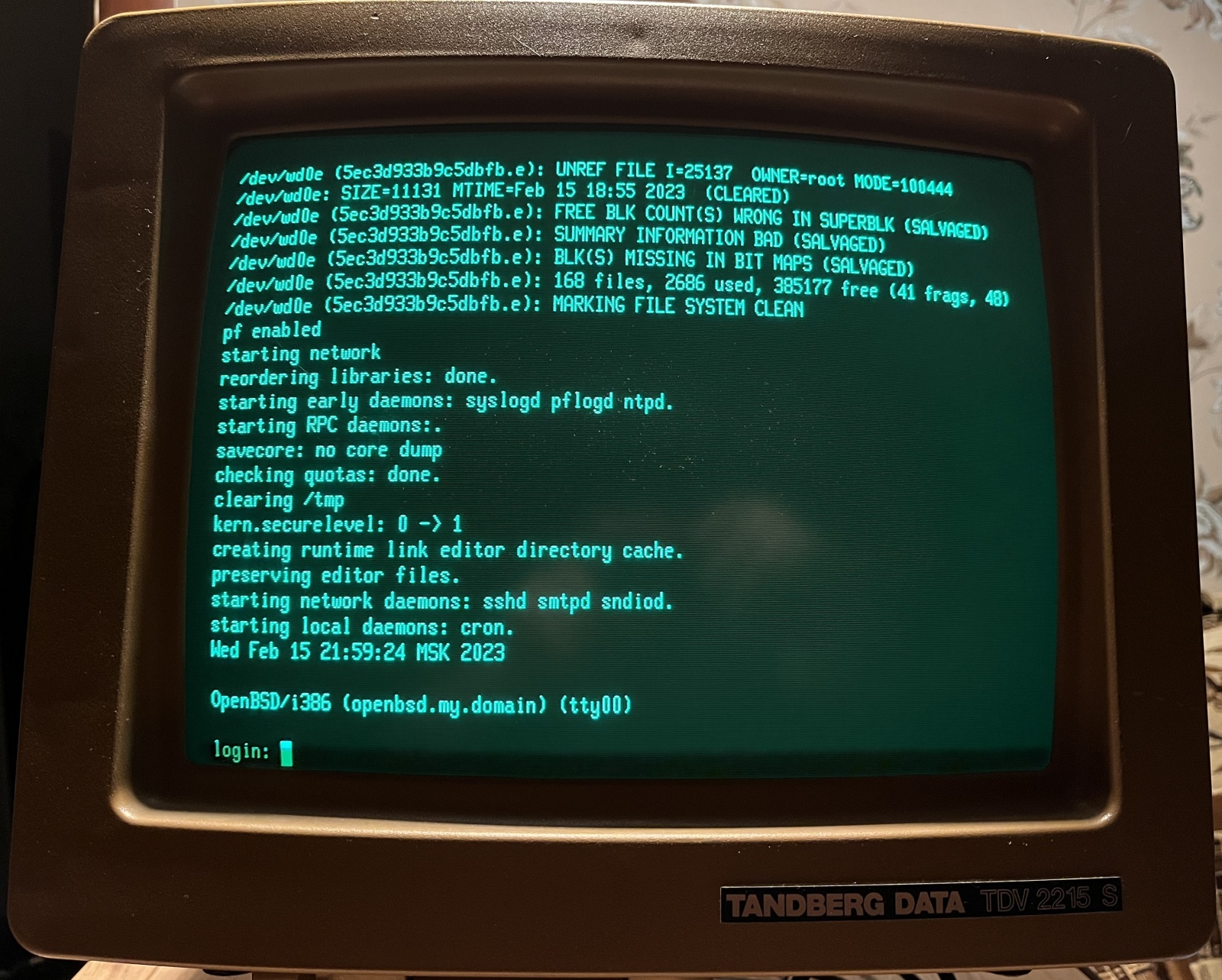

На скриншотах отражены этапы загрузки OpenBSD.

Результатом явилось приглашение авторизации... Дальше можно администрировать, управлять современным сервером, будто из далекого 1983 года.

Такая вот получилась распечатанная "капсула времени". Если есть идеи по дальнейшему интересному применению терминала, пожалуйста, пишите.

Спасибо за уделённое внимание:)
