Как мы помогали слепому дедушке. Делаем индикатор уровня жидкости в чашке своими руками

в 8:54, , рубрики: Без рубрики

Идея и поиск решения

Идея этого поста родилась спонтанно. Однажды у нас в конторе раздался телефонный звонок. Звонил 87-летний дедушка, который по каким-то своим каналам нашел наш номер телефона (раньше он работал в нашей организации). Дедушка просил о помощи. С возрастом он практически потерял зрение и простейшие действия, о которых здоровые люди даже не задумываются, для него стали проблемой. Даже такая элементарная вещь, как налить кипятка в чашку, чтобы сделать себе чай. Мы прониклись проблемой и решили помочь.

Естественно, для того чтобы не придумывать велосипед, был проведен предварительный анализ существующих решений. Вот, например, интересный концепт Поющей кружки для незрячих, который когда-то упоминался на Хабре. Идея отличная, но, похоже, ее так и не довели до стадии массового производства. Далее, на Ebay были найдены приемлемые варианты индикаторов уровня жидкости в чашке по цене около 20 долларов, учитывая доставку. Также на российских сайтах было пару вариантов по цене от 400 рублей. Что же касается нашего местоположения (Украина), то тут все оказалось значительно хуже — мы не нашли никаких вариантов (да, возможно, просто плохо искали).

В общем, чтобы не заморачиваться с оплатой и доставкой, а также получить удовольствие от самого процесса создания, было решено делать индикатор своими руками. Главная цель — сделать его как можно более простым, удобным, ну и, естественно, дешевым, используя то, что уже имеется под рукой. За основу был взят дизайн одного из существующих решений.

Электрическая схема

Схема проста для безобразия. Полевой транзистор открывается тогда, когда оба контакта/клеммы оказываются в воде. Соответственно, начинает пищать звукоизлучатель, который запитан от 9-ти вольтовой батарейки. Энергопотребление такой схемы в рабочем режиме около 10 мА, а в режиме ожидания фактически стремится к нулю.

Комплектация

Итак, мы использовали:
1. Резервуар для стружек от точилки для карандашей в качестве корпуса — 5 грн
2. Две 9-ти вольтовых батарейки типа «Крона» (одна используется как питающий элемент, а со второй, уже не пригодной для использования по назначению, взят только разъем для питания) — 8 грн
3. Ручки из нержавеющей стали от чайного заварника для контакта с жидкостью — из личных запасов
4. Пьезоэлектрический звукоизлучатель (бузер) KPMB-G2306L — 14 грн
5. Полевой транзистор IRF540 — 4 грн
6. Два резистора: номиналом 500 кОм и 300 Ом — из личных запасов

Итого, общая сумма получилась 31 гривна (около 4$), что значительно меньше, чем стоимость всех ранее найденных готовых изделий.

Сборка

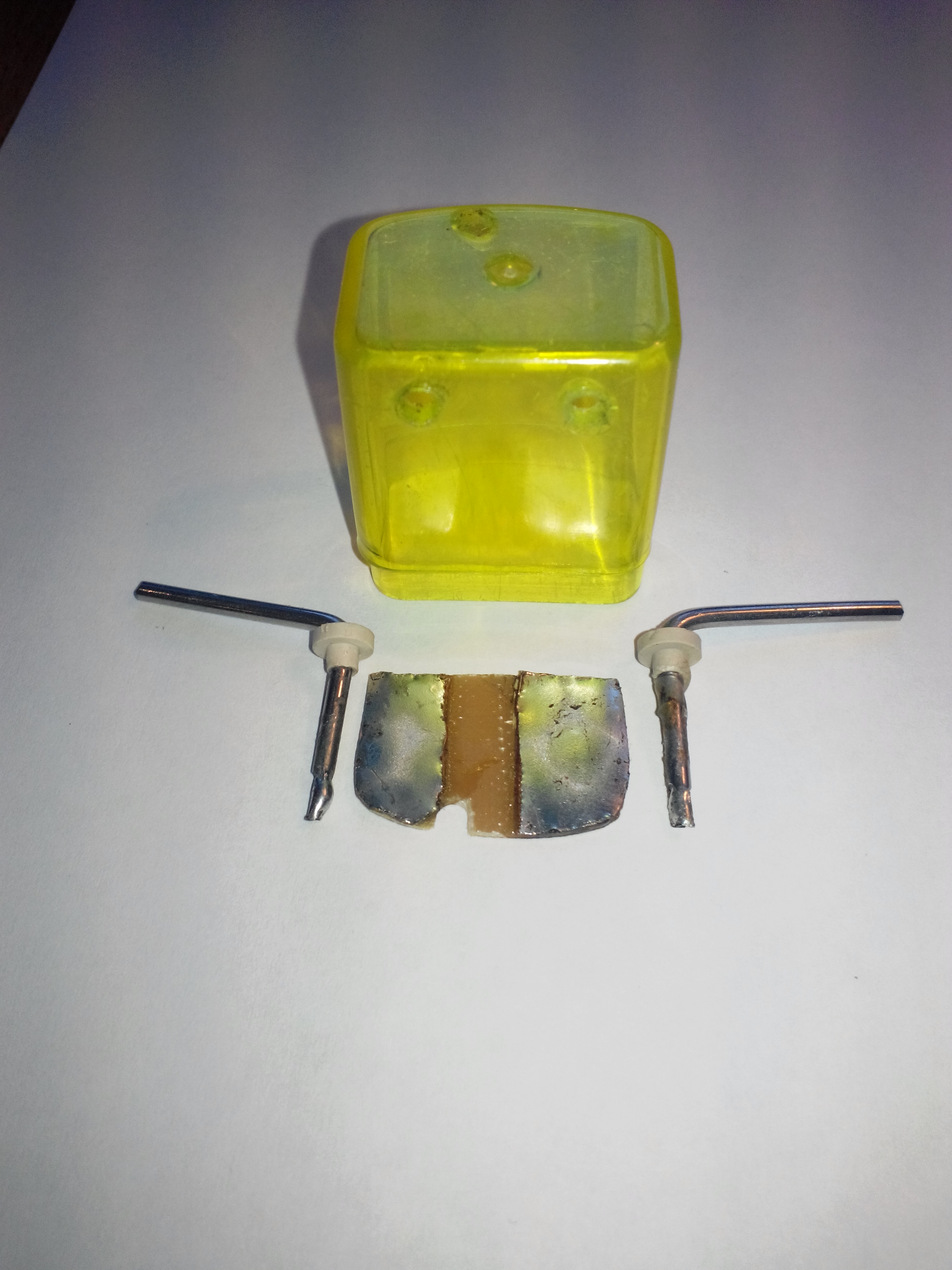

Для начала мы сделали паяльником три дырки в корпусе — две на боковой части, для того чтобы вставить стальные штыри, и одну на дне для проводов от бузера. Штыри были обрезаны и выгнуты экспериментальным методом — все размеры подбирались на глаз. Для прочности конструкции, чтобы штыри не вращались в корпусе, была сделана небольшая пластина текстолита с двумя раздельными хорошо залужеными площадками проводника. Для того, чтобы закрыть не слишком красивые дырки, использовали изоляционные втулки, которые используют для изоляции транзисторов от радиатора.

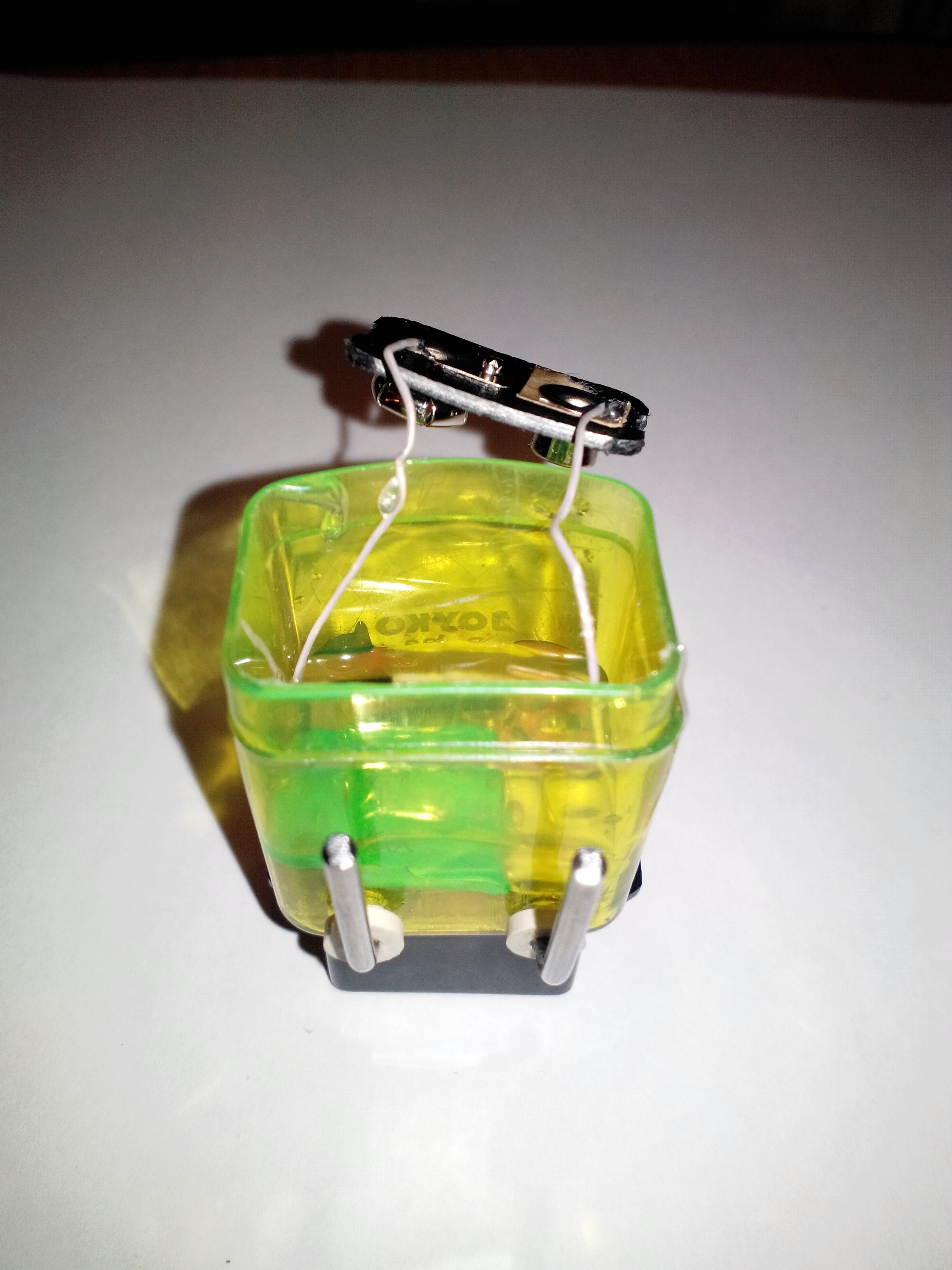

Сверху двухсторонним скотчем закрепили звукоизлучатель (хотя надежней было бы приклеить). И собрали на проводах всю схему. Все элементы были заизолированы термоусадкой.

Далее, все аккуратно уложили в корпус и залили при помощи клеевого пистолета.

Вот так выглядит готовый девайс.

Итоги

Осталось только показать сделанный индикатор уровня жидкости в деле.

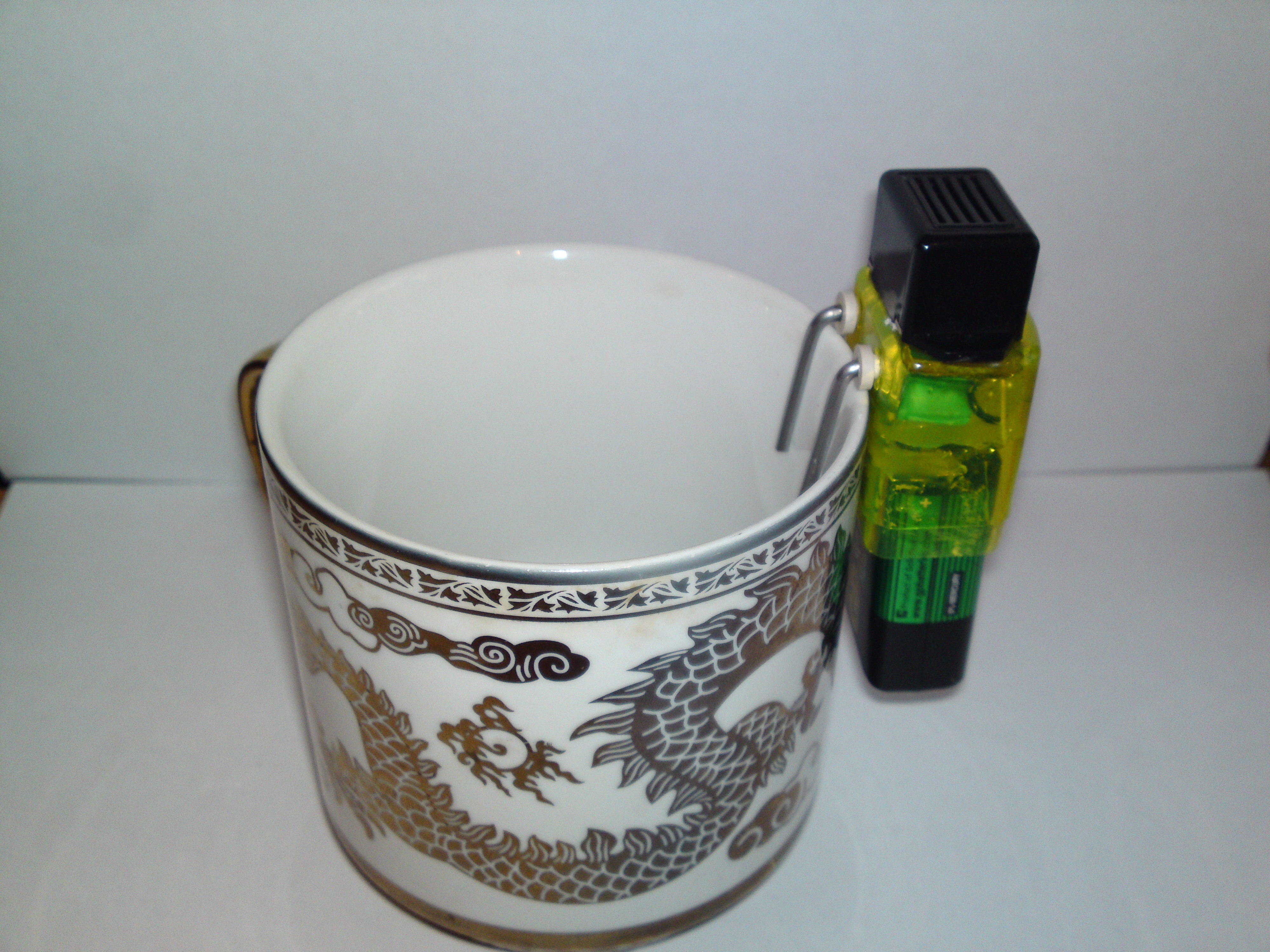

Вот так он выглядит на чашке:

И, конечно, видео:

Индикатор уже прошел полевые испытания. Дедушка остался доволен. Сам смог налить себе кипятка, сделать чай. Батарейку также легко менял сам.

P.S. Напоследок хотелось бы добавить: мы часто не понимаем, насколько вещи, которые для нас элементарны, могут быть важны и сложны для других. Вот такое простое устройство хоть чуть-чуть облегчило жизнь человеку, а нам это, фактически, ничего не стоило. До нас никто не захотел ему помочь и это очень грустно. Помогайте людям если есть такая возможность, ведь не все они могут помочь себе сами.
