Полный разбор Apple Mac Pro 2013

в 1:56, , рубрики: Без рубрики

В середине 2013 года на WWDC объявили о долгожданном Mac Pro. Новинка имела абсолютно уникальный дизайн и оригинальную компоновку элементов. Apple сделала очень интересную страничку (кстати, на HTML5) для нового компьютера, но о внутренностях было рассказано не так подробно. Обновленный компьютер поступил в продажу в декабре 2013 года и быстро стал дефицитным. Наконец, он добрался да iFixit, и сегодня мы посмотрим на самый интересный компьютер 2013 года.


Данный Mac Pro имеет следующие характеристики

  • Quad-Core Intel Xeon E5 with 10 MB L3 cache and Turbo Boost up to 3.9 GHz
  • 12 GB (three 4 GB modules) of 1866 MHz DDR3 ECC memory
  • Dual AMD FirePro D300 graphics processors with 2 GB of GDDR5 VRAM each
  • 256 GB PCIe-based flash storage
  • 802.11ac Wi-Fi and Bluetooth 4.0
  • Цена $2999

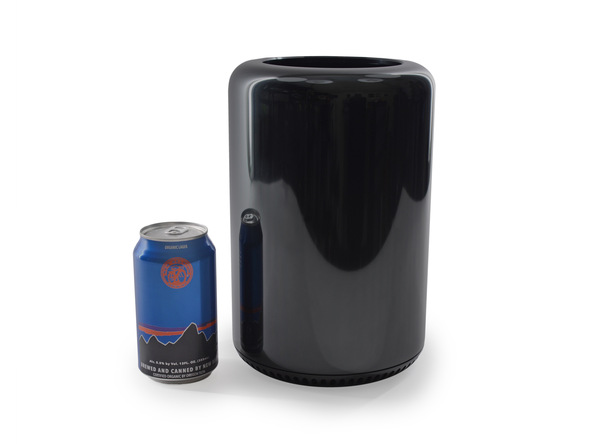

Хотя многие сравнивают Mac Pro с мусорной корзиной, он больше похож на алюминиевую банку газировки.

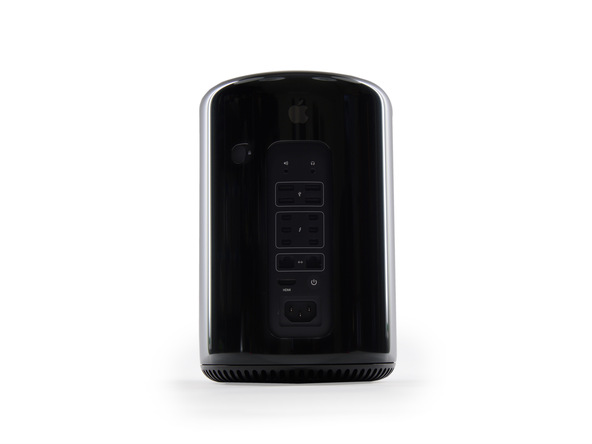

Внешние интерфейсы:

  • 3.5 мм для гарнитуры
  • Четыре порта USB 3.0
  • Шесть Thunderbolt 2
  • Два порта Gigabit Ethernet
  • HDMI 1.4



Никаких винтов, просто сдвигаем фиксатор и поднимаем крышку корпуса. Посмотрите это интересное видео о том как производят корпус для Mac Pro, завораживает.

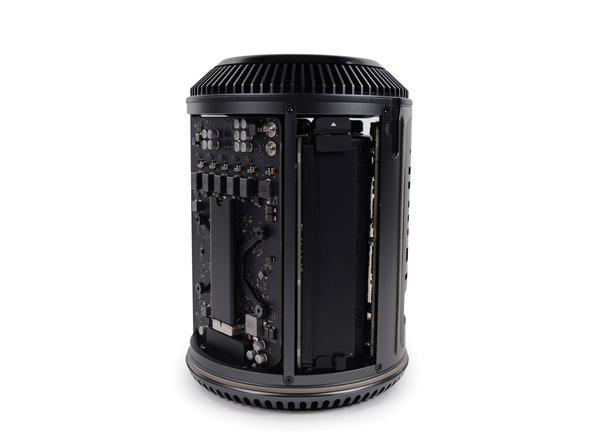

Сразу же можно увидеть всю начинку нового компьютера. Больше всего места занимают две видеокарты.

Их симметрию нарушает только SSD, который крепится на одной из видеокарт.

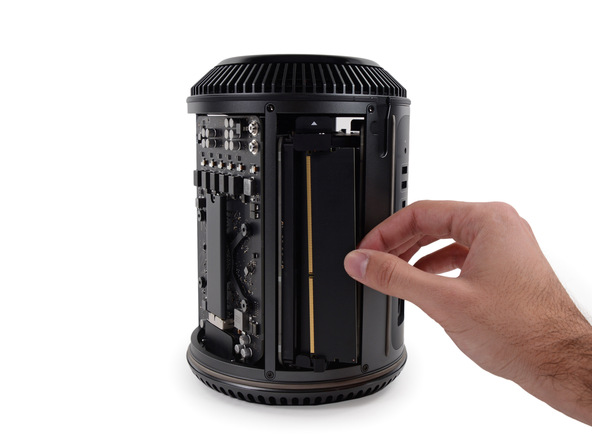

По обе стороны от интерфейсов симметрично стоят планки памяти.

ОЗУ заменить очень просто.

4 GB DDR3L SDRAM (x3) Elpida EBJ04EG8BFWB-JS-F.
Всего можно поставить 64Гб памяти.

Откручиваем один винт и снимаем SSD накопитель.

SSD очень похож на те что ставят на MacBok pro Retina и Air.

Вся информация о модели вынесена на нижнюю часть корпуса.

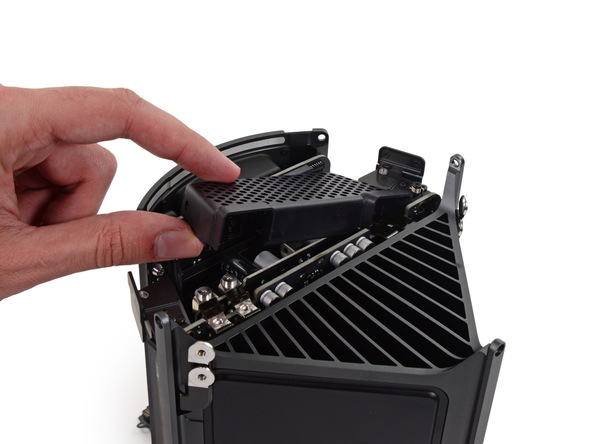

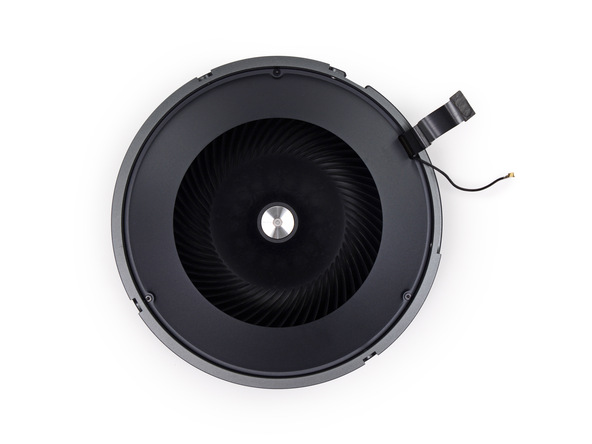

Снимаем единственный вентилятор, который расположен на верху цилиндрического корпуса.

Если посмотреть сверху, можно увидеть большой треугольный радиатор, который одновременно охлаждает две видео карты и центральный процессор. Конструктивные особенности нового Mac Pro повторяет обновленный AirPort.

Отключаем PCI-E шлейфы, которые объединяют видео-карты.

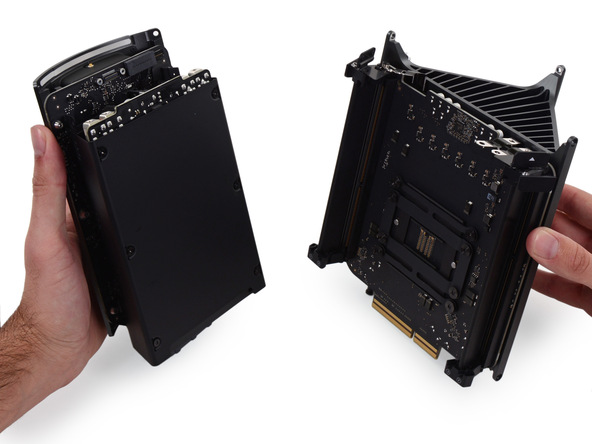

Откручиваем крепления радиатора и снимаем видеокарты.

Рассмотрим видео-карты поподробнее

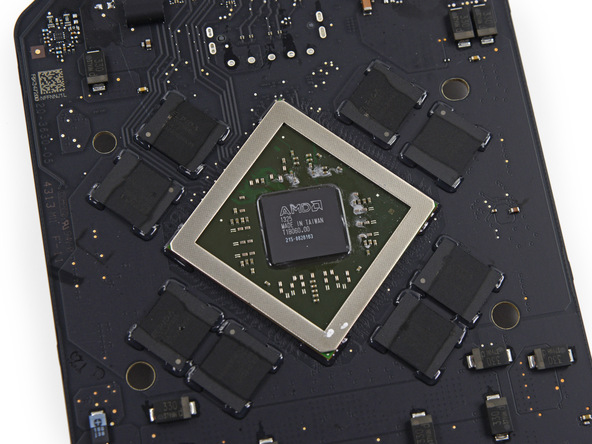

██ AMD FirePro D300 графический процессор
██ Elpida W2032BBBG 2 Gb (8 x 2 Gb = 16 Gb = 2 GB) GDDR5 VRAM
██ Intersil ISL 6336 6-Phase PWM Controller with Light Load Efficiency Enhancement and Current Monitoring


На обратной стороне
██ Fairchild Semiconductor DD30AJ
██ IR C F3575 CCIRP

Разъем для SSD есть только на одной видео-карте. Интересно можно ли поставить две такие видео-карты и удвоить SSD.

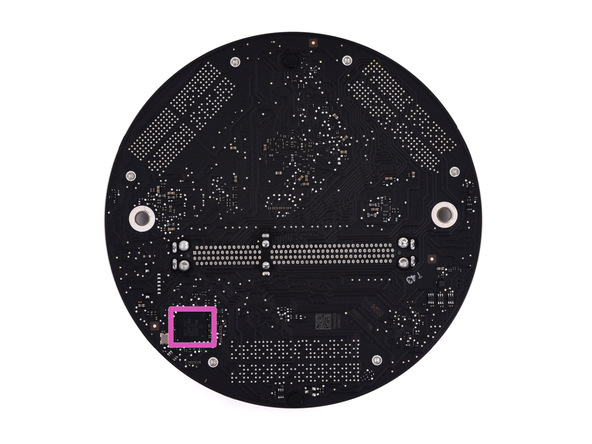

Ммм круглая материнская плата? Эта плата объединят между собой внешние интерфейсы, видео-карты, процессор и питание. Одни проприетарные разъемы вокруг.

На плате расположен чипсет и основные контроллеры.
██ Intel BD82C602J Platform Controller Hub
██ R4F2113 NLG A02 AE03376
██ ICS 932SQL435AL 3817528F
██ Texas Instruments LM393 Dual Differential Comparator
██ MXIC 25L6406E 64M-BIT CMOS Serial Flash
██ 980 YFC LM4FS1BH

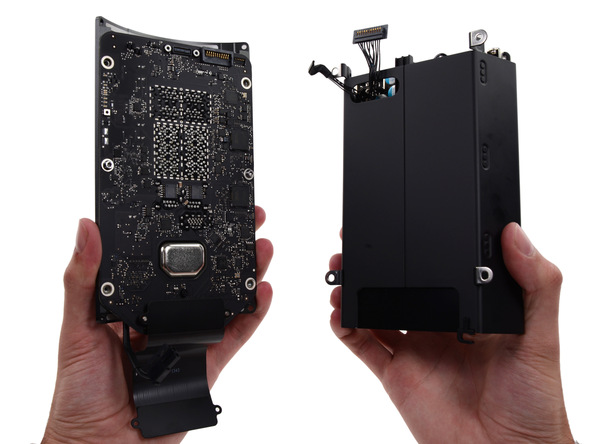

Снимаем решетку блока питания, который спрятался между платами с внешними интерфейсами и процессором с памятью.

Отделяем блок питания от процессора. Причем БП отдает питание процессору без проводов, по клеммам.

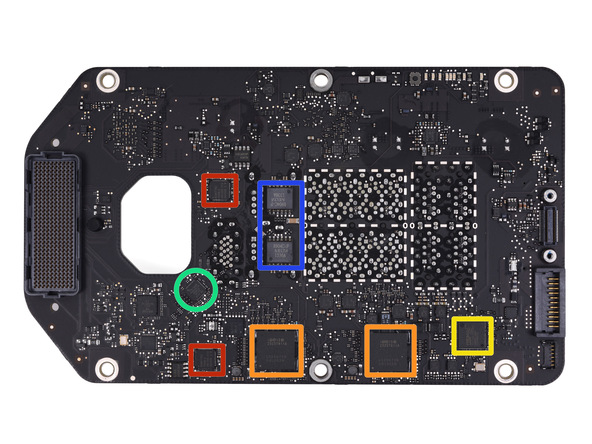

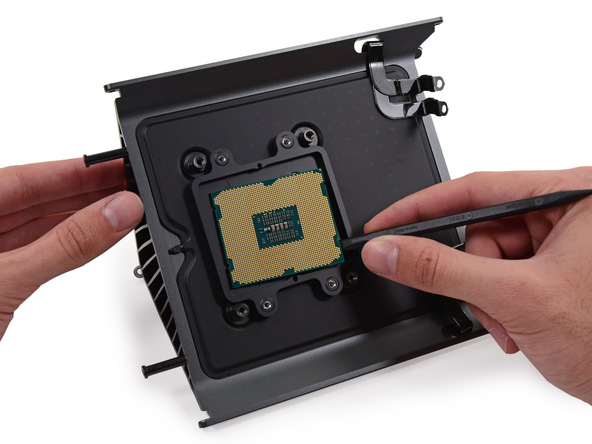

Плата с логикой процессора имеет интересное решение. Сам процессор крепится на радиаторе.

Quad-Core Intel Xeon E5-1620 v2 with 10 MB L3 cache, clocked at 3.7 GHz, Turbo Boost up to 3.9 GHz.

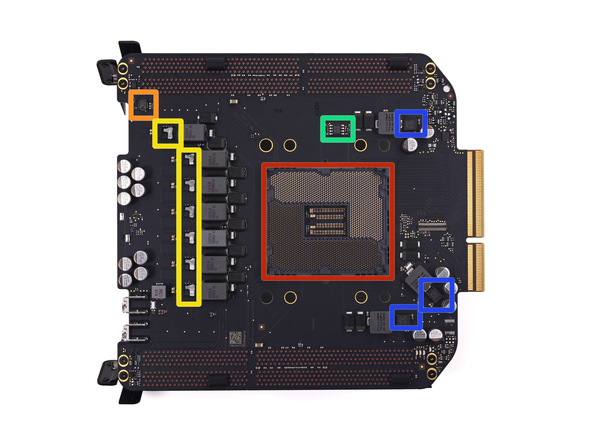

Компоненты на плате
██ LGA 2011 (Socket R) CPU socket
██ SMSC 1428-7 3233E5A
██ IR C F3575 3X3YP
██ NXP PA9517A Level Translating I2C-Bus Repeater
██ Texas Instruments 58872D
The front side of the logic board:
██ Intersil ISL 6367 Hybrid Digital Dual PWM Controller

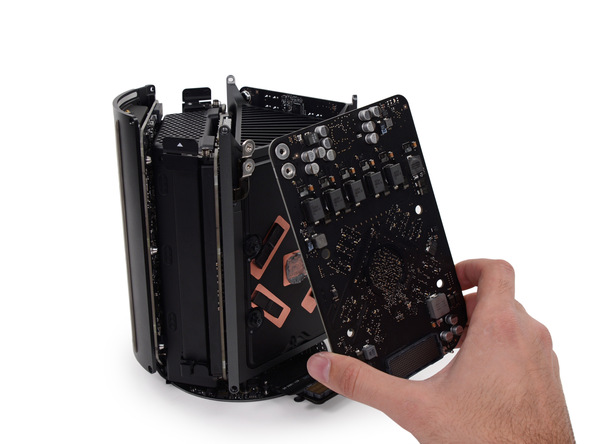

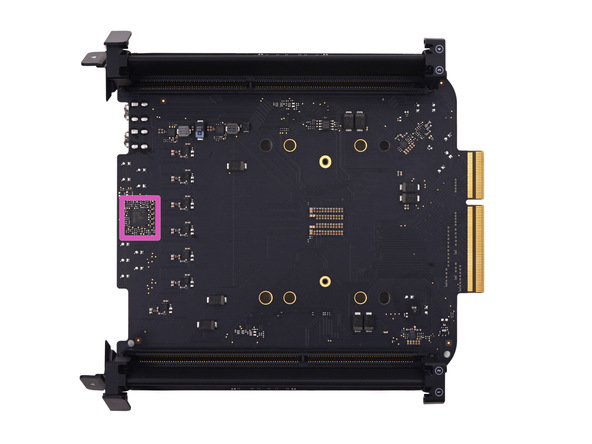

Отделим плату с интерфейсами от блока питания и рассмотрим компоненты.
██ Broadcom BCM57762 Gigabit Ethernet Controller
██ Intel DSL5520 Thunderbolt 2 Controller
██ Fresco Logic FL1100 4-port USB 3.0 Host Controller
██ Parade PS8401A HDMI Jitter Cleaning Repeater
██ Delta 8904C-F

██ PLX Technology PEX8723 PCI Express Switch
██ Intel DSL5520 Thunderbolt 2 Controller
██ Cirrus 4208-CRZ Audio Codec (seen in theMacBook Pro 15" Retina Display)
██ Intersil 14AIRZ F335QV
██ Texas Instruments 58888D
██ Texas Instruments 58872D


Блок питания мощностью 450 Вт без активного охлаждения.

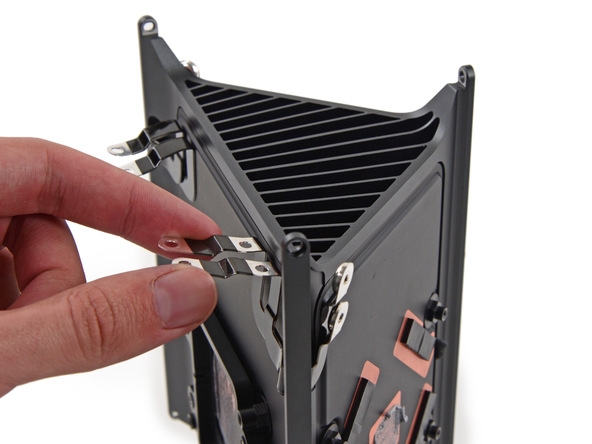

Кстати, видеокарты получают питание через клеммы, идущие по радиатору.

На внешней крышке есть неопознанные микроконтроллеры
██ Two M430 V380 H 39K CX88 G4
██ One M430 V380 H 39K CX7S G4

Полностью обновленный Mac Pro 2013 года получает 8 из 10 баллов за ремонтопригодность, чем больше баллов, тем проще разбор и ремонт. Основные плюсы компьютера — это несложная сборка и модульность. Большинство компонентов можно свободно заменить или улучшить. Из недостатков — отсутствует возможность увеличить внутреннюю память и наличие проприетарных разьемов.

Автор: timsoid

Источник
