MNT Reform — Полностью открытый ноутбук для параноиков

в 10:19, , рубрики: diy или сделай сам, MNT Reform, open source, openhardware, opensource laptop, Компьютерное железо, октрытый ноутбук

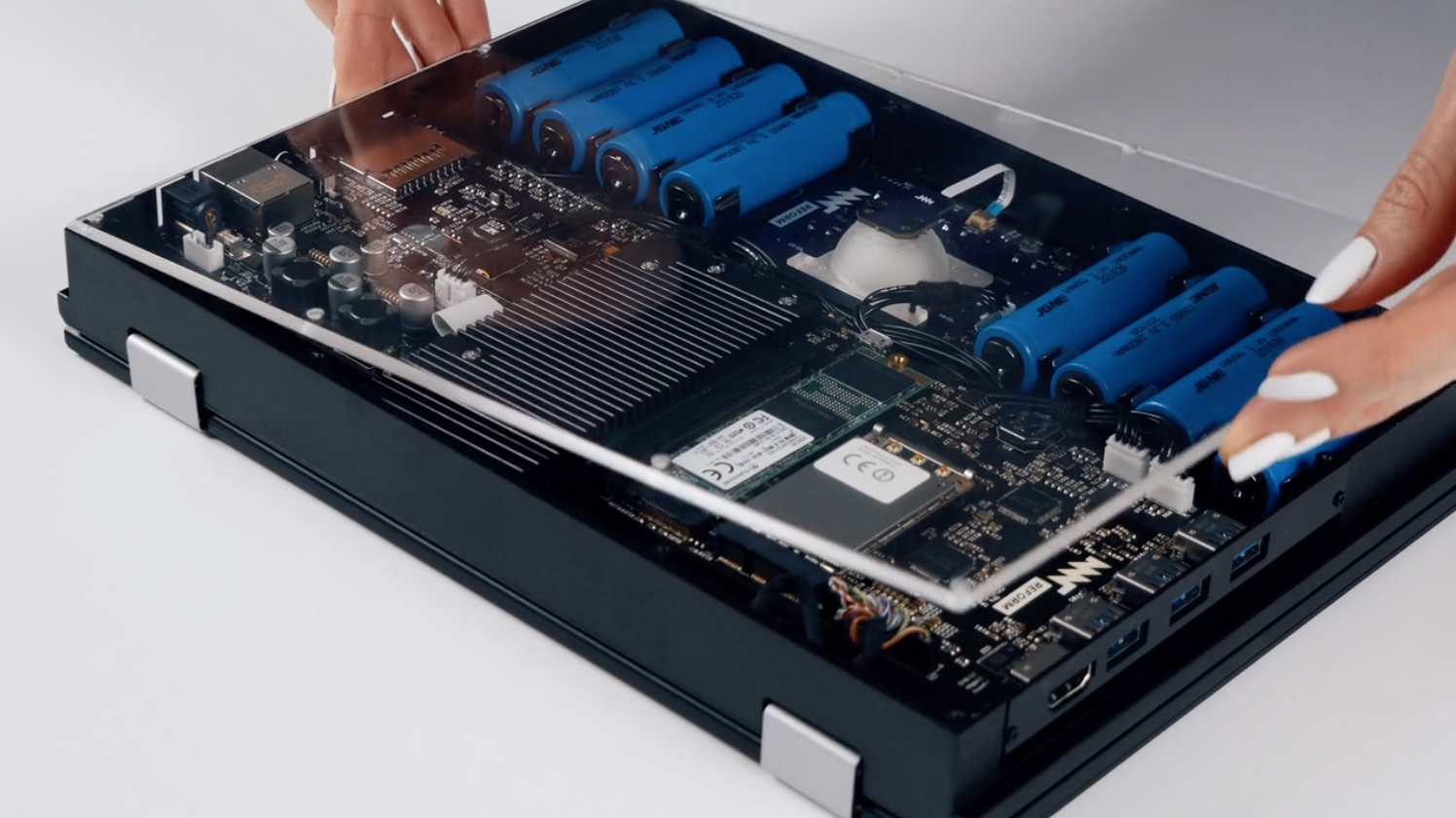

MNT Reform — Полностью открытый ноутбук для параноиков - 1

MNT Reform — самый открытый ноутбук для параноиков из когда-либо созданных. Вся схемотехника плат, загрузчик и драйвера открыты, в нем нет веб-камеры, а в качестве батареи заменяемые банки 18650. Настоящее торжество красноглазия.

Используется ARM процессор i.MX8 в виде готового SoM (system on module) с полностью пассивным охлаждением и всего 4GB оперативной памяти.

Сейчас запущена краудфандинговая кампания по сбору средств на CrowdSupply. Цена за DIY-набор в разобранном виде 999$, за вариант в сборке с жестким диском и WiFi модулем 1500$.

Технические характеристики

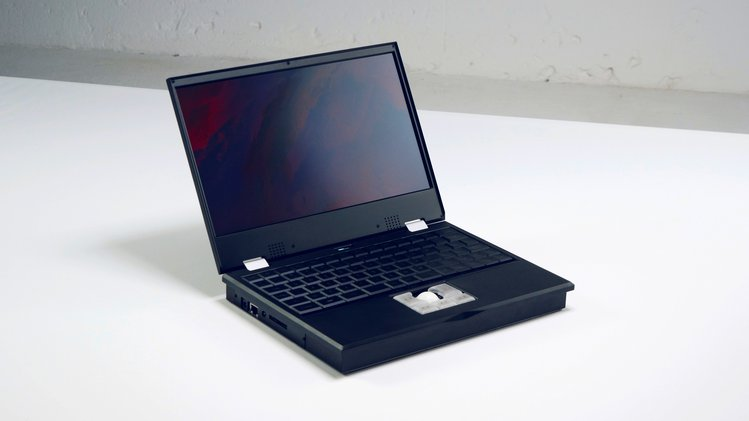

MNT Reform — Полностью открытый ноутбук для параноиков - 2

Процессор: NXP/Freescale i.MX8MQ с 4x ядрами ARM Cortex-A53 (1.5 GHz), 1x ядро Cortex-M4F. Процессор и память выполнены в виде заменяемого модуля SO-DIMM.
Оперативная память: 4GB LPDDR4
GPU: Vivante GC7000Lite GPU драйвер из основной ветки ядра Linux и поддержкой OpenGL 2.1, ES 2.0
Дисплей Full HD (1920x1080 pixels) 12.5" IPS eDP, подключенный через интерфейс MIPI-DSI. Маленький 128x32px OLED экран для вывода статусных сообщений.
USB: 3x USB 3.0 (Type-A)
Сетевой интерфейс: Gigabit Ethernet port. miniPCIe Wi-Fi (доступны только в варианте сборки)
Диск: Internal M.2 M-key socket for NVMe SSD. Full size SD card slot.
PCIe: 1x miniPCIe socket (PCIe 2.0 1x), 1x M.2/NGFF socket M-key (PCIe 2.0 1x)
Клавиатура: Reform mechanical USB keyboard with Kailh Choc Brown Switches, dimmable backlight, open firmware
Трекбол (Option): Reform optical USB trackball with 5 mechanical switches (Kailh Choc Brown), open firmware
Трекпад (Option): Reform capacitive USB trackpad, open firmware
Корпус: Modular case from CNC-milled, bead-blasted, black-anodized 6061 aluminum. Bottom cover milled from semi-transparent acrylic.
Звук: Wolfson WM8960 ADC/DAC, stereo speakers, 3.5" headset/microphone jack (no internal microphone)
Камера: Нет. Внутренний MIPI-CSI коннектор
Батарея: LiFePO4 battery technology — which is more fire-safe and has more charge-cycles than LiPo batteries. 8x owner-serviceable 18650 cells totalling 12 Ah/3.2 V. 5 h approximate battery life
Системный контроллер: NXP LPC11U24 ARM Cortex-M0 chip with open firmware and hackable expansion port
Операционная система: Preloaded with Debian GNU/Linux 11, Linux 5.x mainline kernel
Размеры: 29 x 20.5 x 4 cm
Вес: ~1.9 kg

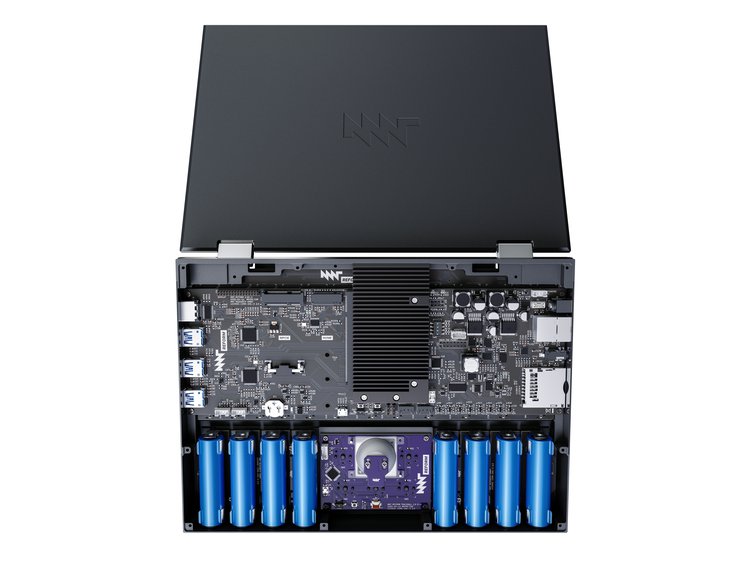

Материнская плата


SoM с процессором, видеоядром и оперативной памятью вставляется в материнскую плату как SO-DIM модуль. На фото он закрыт радиатором. Примечательно, что для подключения дисплея не используется HDMI/DisplayPort, так как это потребовало бы несвободных прошивок. Дисплей подключается через MIPI DSI --> eDP конвертер.

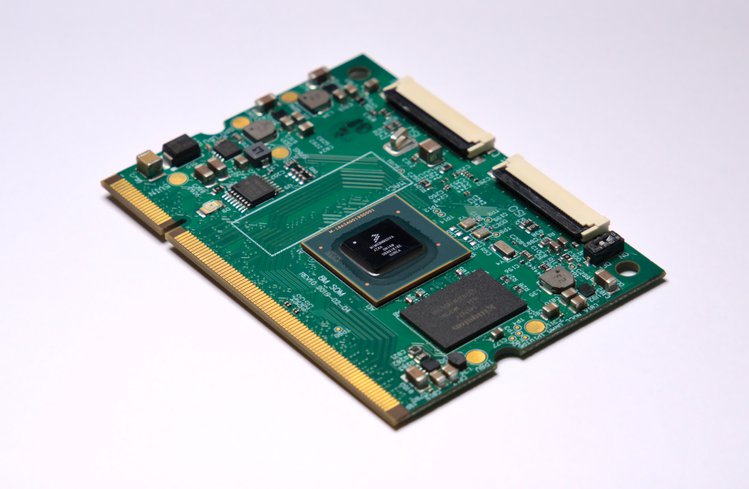

Система на модуле (SoM)


В качестве мозгов используется готовый SoM от компании Boundary Devices. На этой плате находится процессор с видеоядром и 4GB оперативной памяти. Здесь USB и PCIe контроллеры. Модуль просто вставляется в материнскую плату через SO-DIMM разъем (как оперативная память в ноутбуках), поэтому любой может спроектировать свой SoM и полностью заменить платформу.

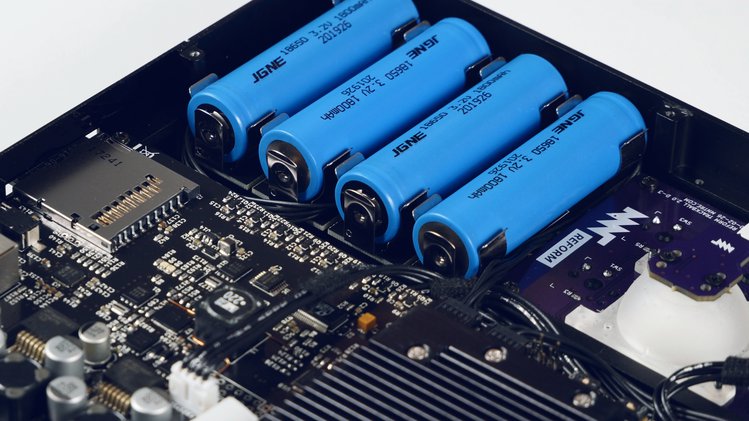

Батарея


Парни решили не заморачиваться и поставили обычные банки 18650. Эти элементы знакомы всем, кто имел дело с электронными сигаретами. Идея в том, что любой может заменить батарейки из легкодоступных элементов из локального магазина.

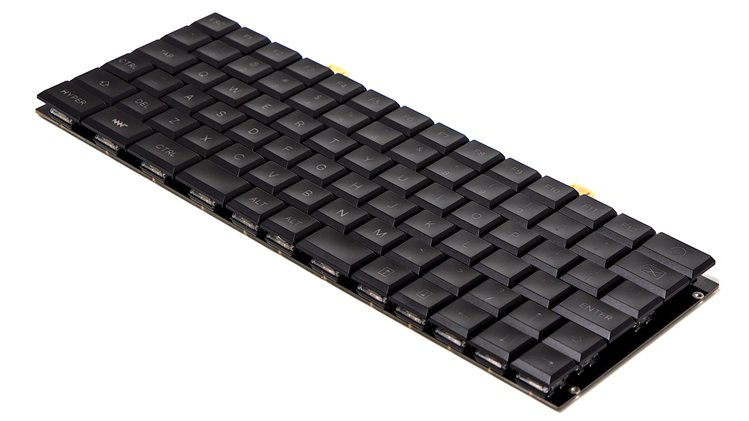

Клавиатура


Механическая клавиатура с подсветкой со свичами Kailh Choc. Раскладка странная, почему-то очень маленький пробел и два альта в центре. Наверное так модно у красноглазых.

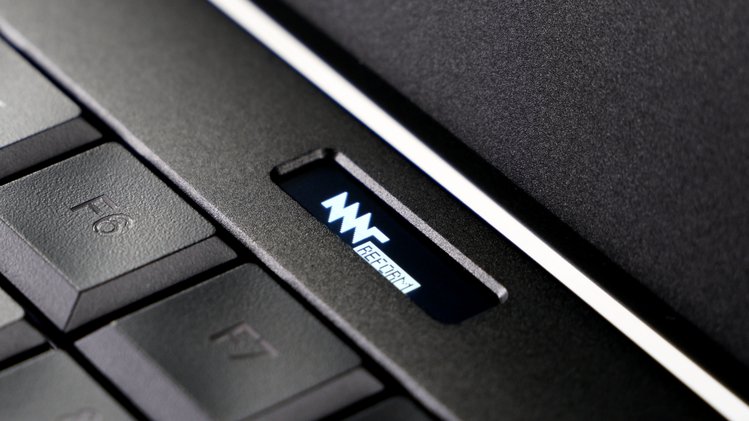

Статусный OLED экранчик


Над клавиатурой находится маленький OLED экран 128 x 32 px, который можно использовать как угодно из системы. На него можно выводить текущие лейаут клавиатуры и статусные сообщения.

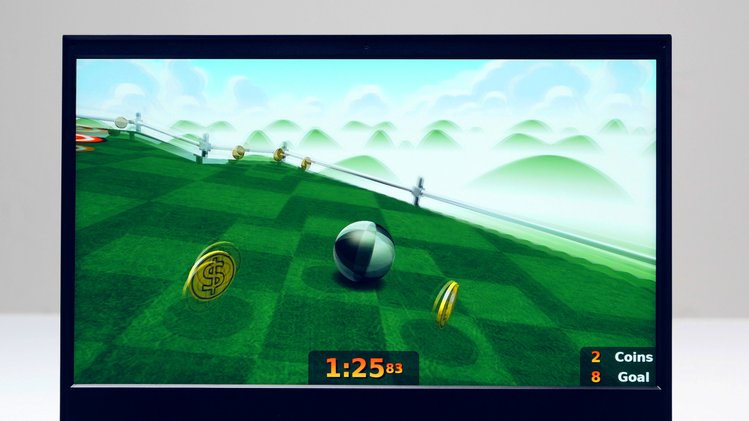

Дисплей


12.5" IPS eDP (embedded DisplayPort) панель от компании Innolux, цветность 24-bit, разрешение FullHD (1920 x 1080).

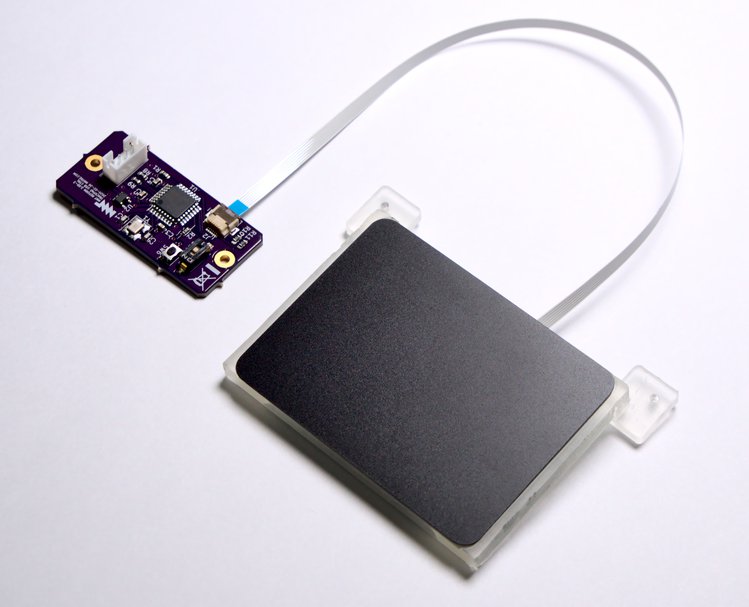

Трекбол или тачпад



На выбор можно установить либо трекбол, либо тачпад. Прошивка и драйвера обоих, естественно, открытые.

Корпус и внешний вид


В качестве нижней крышки используется просто кусок прозрачного плексигласа.

Сейчас запущена краудфандинговая кампания по сбору средств на CrowdSupply. Цена за DIY-набор в разобранном виде 999$, за вариант в сборке с жестким диском и WiFi-модулем 1500$

Автор: Павел Жовнер
