На что способен формат Mini PCI-e

в 12:00, , рубрики: PCI, pci-e, Компьютерное железо, Настольные компьютеры

На что способен формат Mini PCI-e - 1

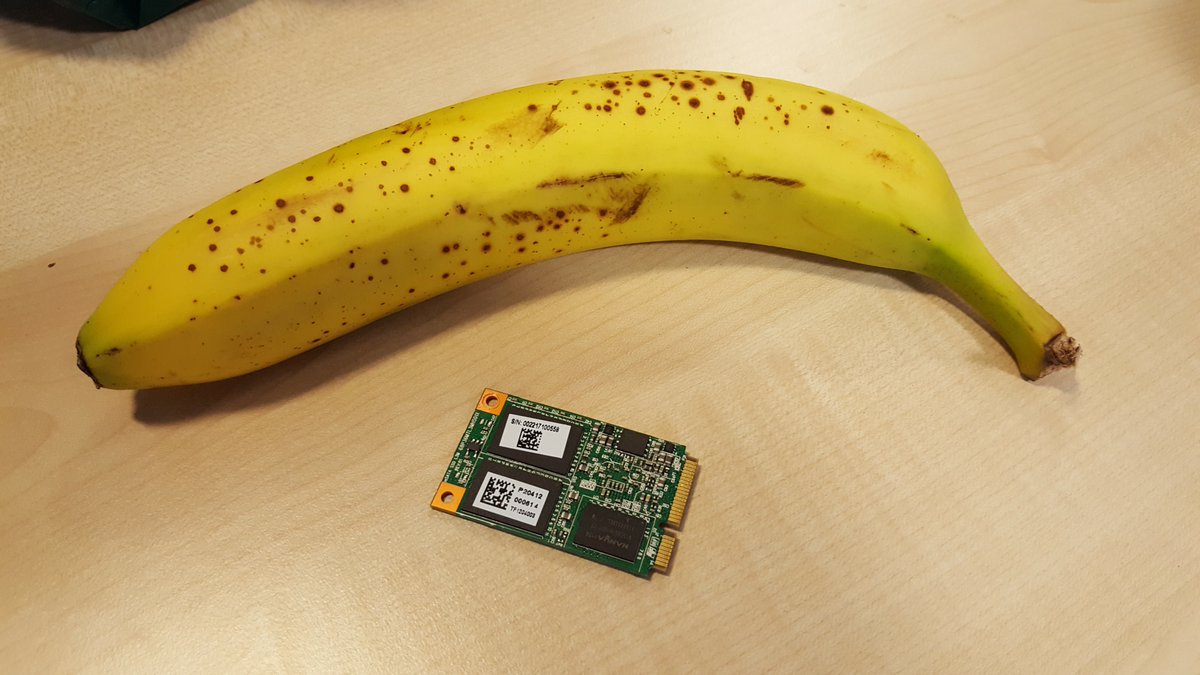

Мне очень нравится формат Mini PCI-e. Это крохотный форм-фактор, служащий базовым для mSATA и M.2, но в основном он используются для подключения карт WiFi и Bluetooth в ноутбуках или маленьких ПК. Но по сути это просто PCI-e, поэтому с его помощью можно сделать гораздо больше.

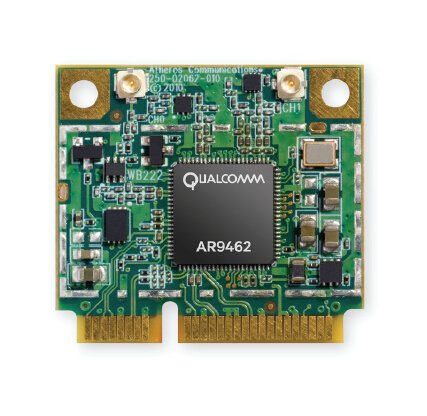

Вот, к примеру, обычная беспроводная карта, используемая с его помощью:

На что способен формат Mini PCI-e - 2
Но так как это просто PCI-e, его можно превратить в PCI-e x1 при помощи адаптера. Это чит-код для Mini PCI-e: после этого туда можно подключить всё, что угодно, вплоть до полноразмерного GPU. Работать будет медленно, но будет.

На что способен формат Mini PCI-e - 3

Однако есть множество карточек, разработанных специально для этого формата. К примеру, карта для Ethernet:

На что способен формат Mini PCI-e - 4

Естественно, диагностические инструменты:

На что способен формат Mini PCI-e - 5

Разъём, конечно же, можно использовать для SATA:

На что способен формат Mini PCI-e - 6g

А не хотите ли… Firewire? Что, серьёзно??

На что способен формат Mini PCI-e - 7

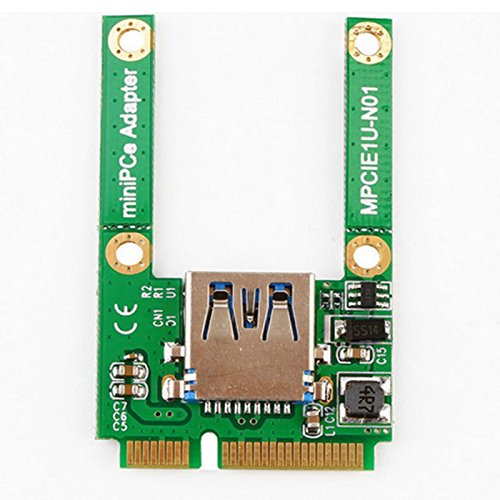

Ну если уж нам доступен Firewire, то ничто не мешает использовать USB, если кто-то ещё цепляется за этот устаревающий стандарт:

На что способен формат Mini PCI-e - 8

Естественно, существует и последовательный порт. Промышленный мир работает на разъёмах RS232:

На что способен формат Mini PCI-e - 9

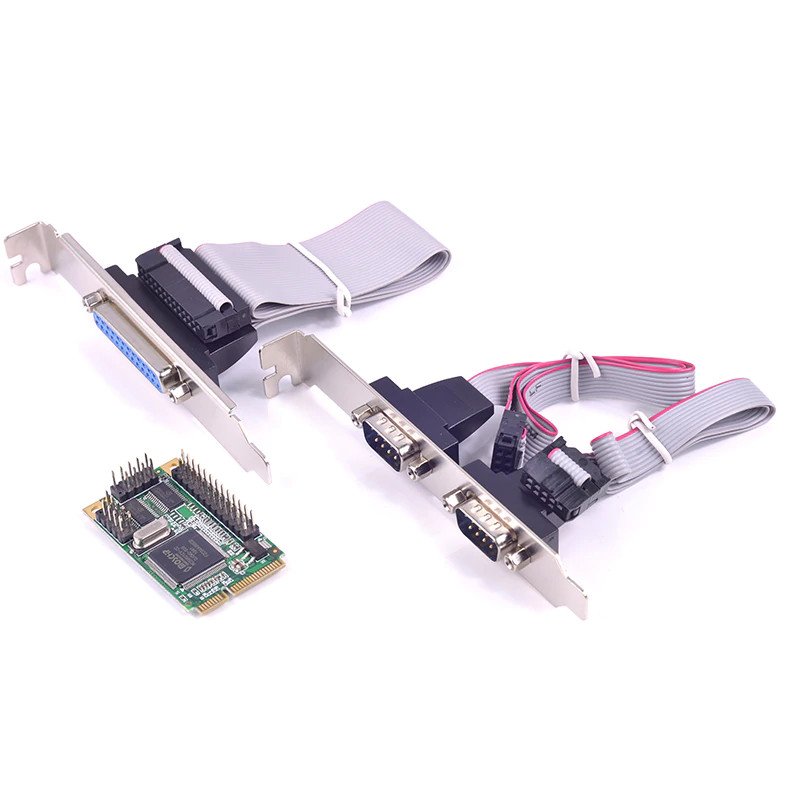

Мало последовательного порта – для вас есть карточка с последовательным и параллельным портами. Иногда ведь хочется подключить к ноутбуку Epson FX-80:

На что способен формат Mini PCI-e - 10

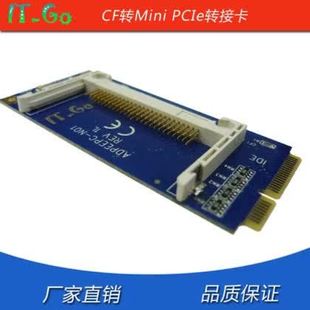

Есть слоты для CompactFlash:

На что способен формат Mini PCI-e - 11

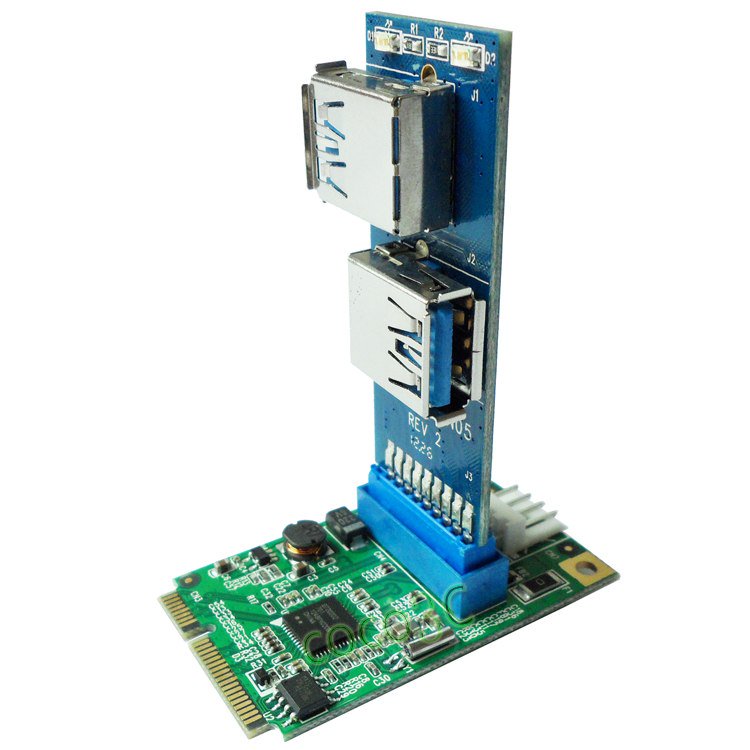

Башни для USB3 сомнительной ценности:

На что способен формат Mini PCI-e - 12

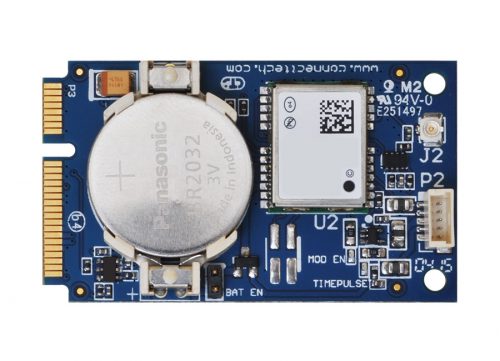

GPS-приёмник, почему-то с отдельной батареей:

На что способен формат Mini PCI-e - 13

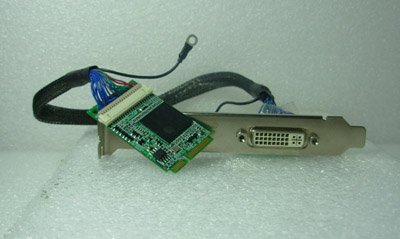

И раз уж это PCI-e, он будет достаточно быстрым для видеокарт. Так что они тоже существуют:

На что способен формат Mini PCI-e - 14

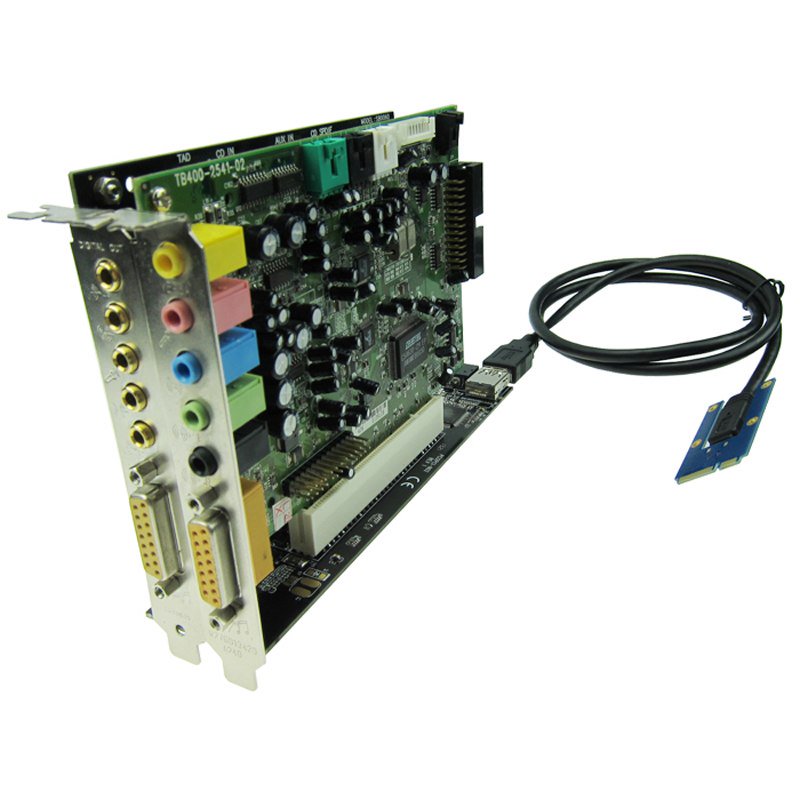

Забавный факт: существуют мосты с PCI-e на PCI. Поэтому, естественно, есть мосты и с Mini PCI-e на PCI – вот, например, такой мост, утыканный звуковыми картами формата PCI:

На что способен формат Mini PCI-e - 15

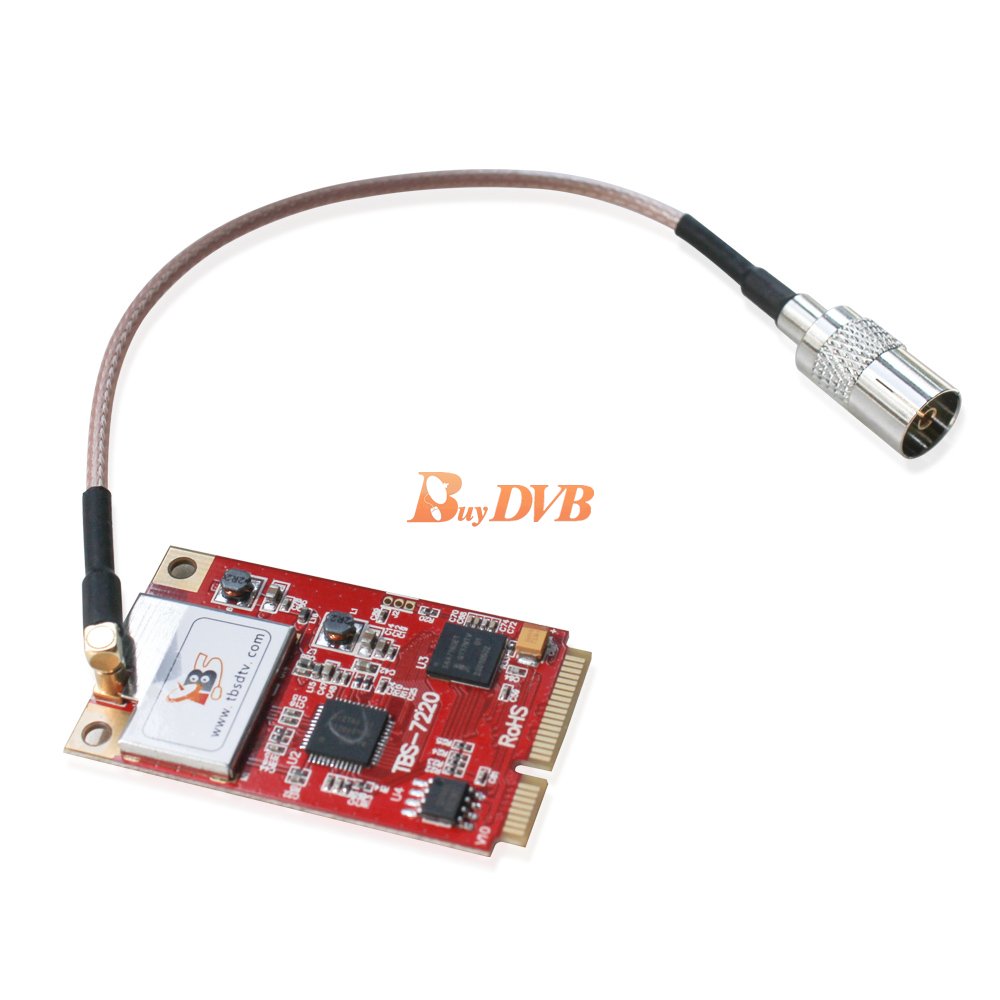

Как насчёт карточки для приёма сигнала ТВ?

На что способен формат Mini PCI-e - 16

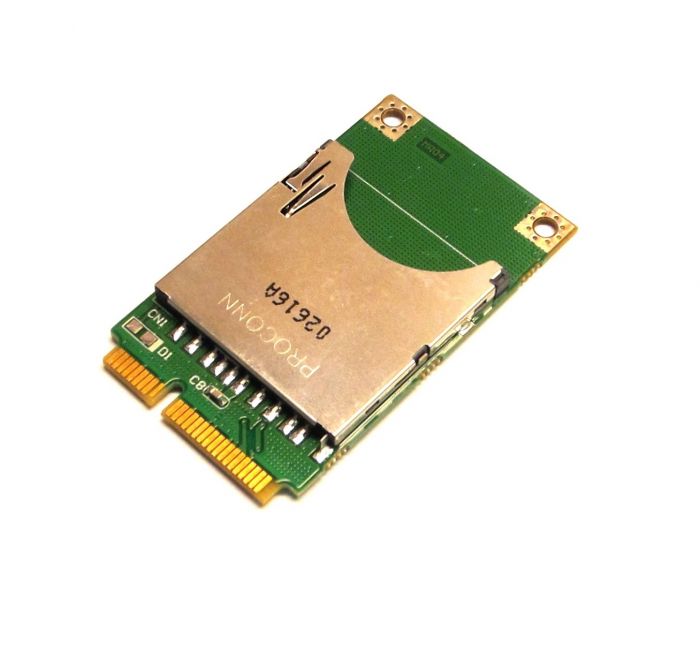

Или SD-слота! Забавно, насколько хорошо слот для SD подходит по размеру для карты Mini PCI-e:

На что способен формат Mini PCI-e - 17

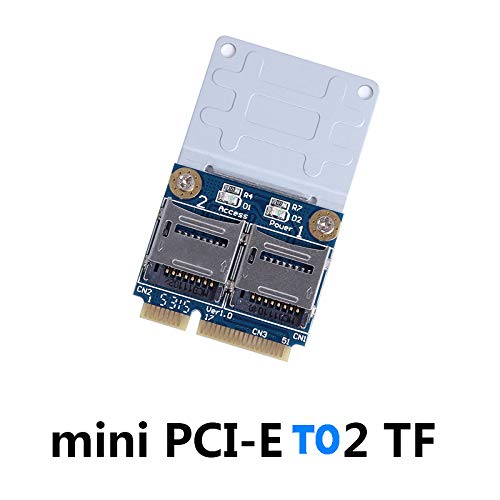

Если вам этого мало, можете взять карту с двумя microSD:

На что способен формат Mini PCI-e - 18

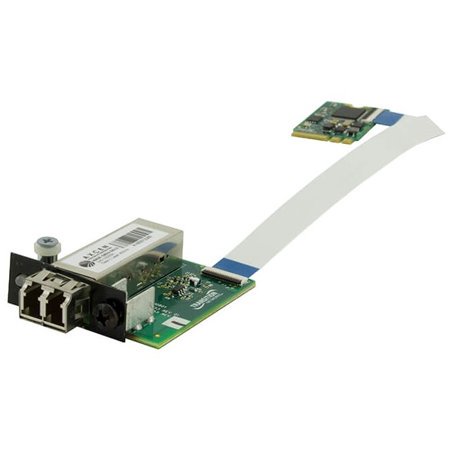

Не желаете ли гигабитного интернета с модулями SFP?

На что способен формат Mini PCI-e - 19

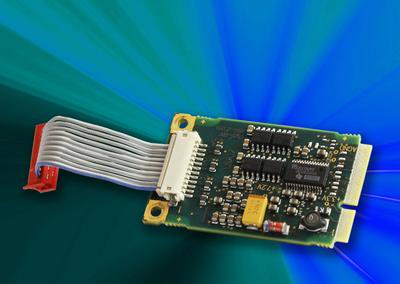

И раз уж есть видеокарты, то есть и звуковые карты:

На что способен формат Mini PCI-e - 20

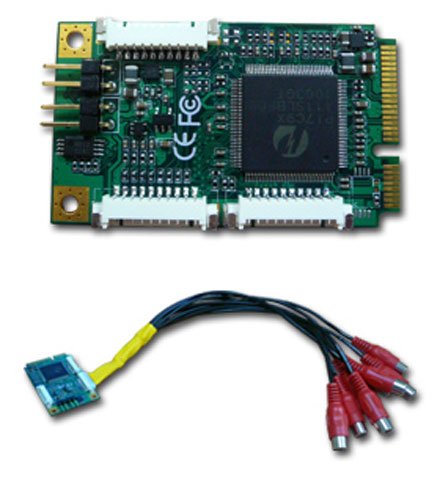

Или одновременная запись видео с 8 каналов (для камер безопасности):

На что способен формат Mini PCI-e - 21

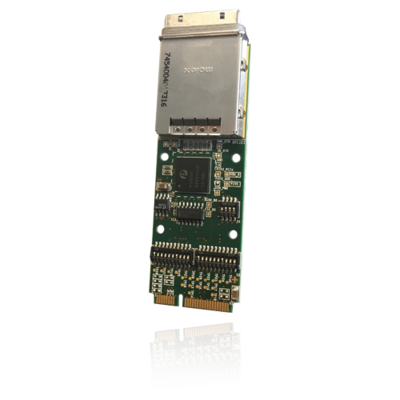

И, да, гигантская карточка Mini PCI со встроенным FPGA:

На что способен формат Mini PCI-e - 22

И двойная шина CAN, если вам вдруг надо будет отладить ваш автомобиль:

На что способен формат Mini PCI-e - 23

А вот вам двойной гигабитный Ethernet, однако в данном случае меня больше веселит, что отдельная дочерняя плата для двух разъёмов Ethernet оказывается больше по размеру платы Mini PCI-e:

На что способен формат Mini PCI-e - 24

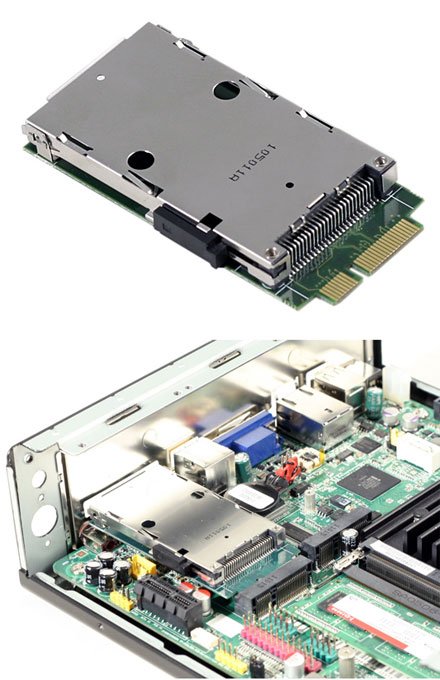

А вот адаптер с Mini PCI-e на ExpressCard, чтобы вы могли использовать все эти карточки формата ExpressCard, которых у вас наверняка полно:

На что способен формат Mini PCI-e - 25

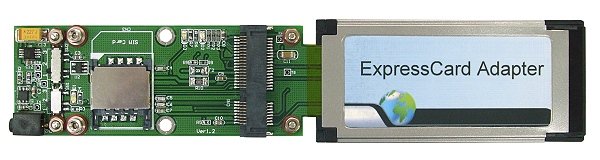

Только не путайте его с противоположным переходником с ExpressCard на Mini PCI-e:

На что способен формат Mini PCI-e - 26

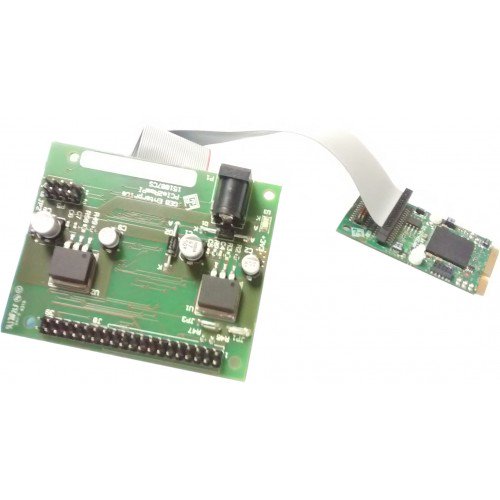

А вот такой переходник, с контактами GPIO, специально расположенными в том же порядке, что у Raspberry Pi. Видимо, идея в том, чтобы использовать его с FPGA-компьютерами, оснащёнными Mini PCI-e, совместно с шилдами от Raspberry Pi?

На что способен формат Mini PCI-e - 27

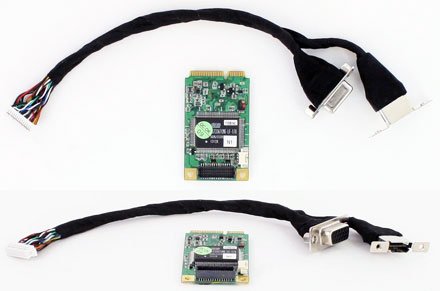

А вот плата с поддержкой VGA и HDMI, только это не видеокарта, а карта для записи видео:

На что способен формат Mini PCI-e - 28

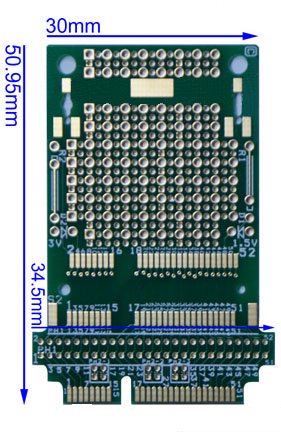

И плата для прототипирования Mini PCI-e, чтобы вы могли разрабатывать собственные карточки для Mini PCI-e:

На что способен формат Mini PCI-e - 29

А если вы устанете от слота Mini PCI-e x1, вы сможете просто перейти на слот x16. Мне кажется, что при этом он работает, как x1, но имеет полный размер… Ну, потому что:

На что способен формат Mini PCI-e - 30

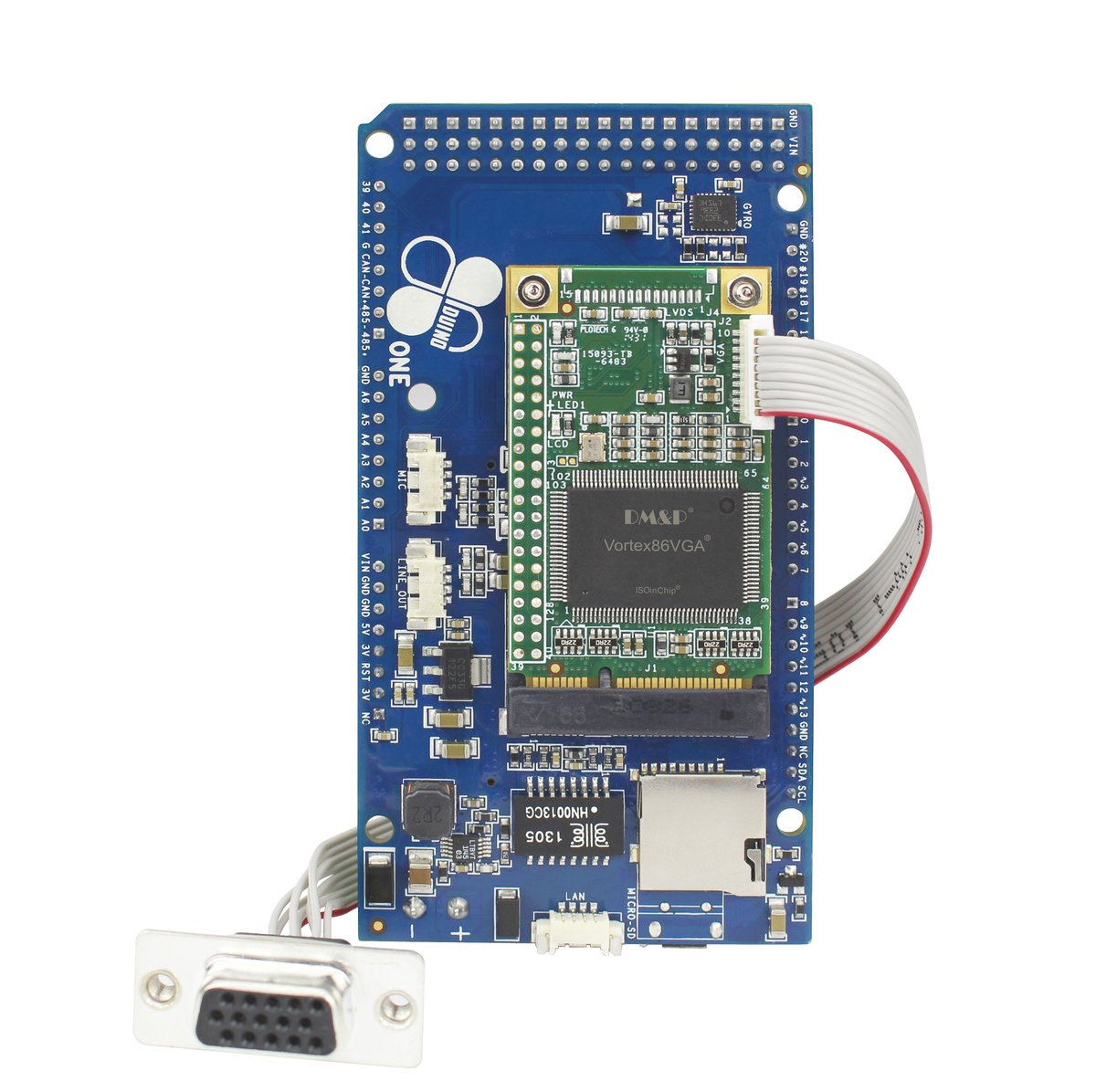

А вот плата с VGA, которая видеокарта. Она приспособлена для 86Duino, удобной встроенной системы x86, которую я всё никак не куплю:

На что способен формат Mini PCI-e - 31
