Дистанционное измерение пульса с помощью Intel RealSense

в 13:09, , рубрики: Intel RealSense, Блог компании Intel, измерение пульса, Программирование, Разработка для интернета вещей

Когда я впервые услышал о системе, которая способна определить частоту сердечных сокращений человека бесконтактным способом, я отнёсся к этому скептически, решил, что то, о чём шла речь, находится где-то между откровенным шарлатанством и магией Вуду. Много позже мне понадобилось больше узнать о технологиях, нужных для такого «волшебства». К моему удивлению, подобное оказалось не просто «возможным», но и уже существующим. Более того, это реализовано в последней версии Intel Real Sense SDK.

Дистанционное измерение пульса с помощью Intel RealSense - 1

Я провёл следующий эксперимент. Для начала – нашёл и запустил подходящий пример из SDK и дождался появления результатов измерений. Тут же, в течение 15 секунд, посчитал собственный пульс на сонной артерии и умножил то, что получилось, на четыре. После того, как я сравнил то, что насчитал я, с тем, что выдала программа, я окончательно уверился в том, что это действительно работает! Эксперименты я продолжил: попрыгал немного для того, чтобы слегка «разогнать» сердце и снова позволил компьютеру посчитать пульс. Через несколько секунд он зафиксировал рост частоты сердечных сокращений. Тогда я был в таком восторге от открытия, был так взволнован перспективой использования компьютеров, которые знают, спокоен пользователь или возбуждён, что просто не смог дождаться, когда моё сердцебиение дойдёт до нормальных для меня 76 ударов в минуту и протестировать систему на предмет правильности определения понижения частоты пульса.

Почему это важно

Начав исследовать удивительный мир передовых технологий бесконтактного управления, 3D-сканирования и распознавания движений, вы, через некоторое время, зададитесь вопросом: «А что ещё можно сделать с помощью камеры Intel RealSense?». Когда же вы перейдёте от хорошо изученных, чётко определённых систем, вроде распознавания движений, к более тонким материям, вы попадёте в область, в которой компьютеры способны на невероятные доселе вещи.

Определение частоты пульса, вместе с другими функциями Intel RealSense SDK, это возможности, основанные на работе с едва уловимыми характеристиками физических объектов, которые однажды могут стать такими же важными в повседневной жизни, как мышь и клавиатура сегодня. Например, клавиатура и мышь не очень подходят тому, кто страдает от RSI-синдрома (Repetitive Stain Injury, хроническая травма от повторяющегося напряжения). А если человек расстроен, взволнован, хочет спать, или у него просто плохое настроение, то будь у него самые современные и удобные средства управления ПК, особого толку от них не добиться. Если же компьютеры смогут определять физическое, и, возможно, эмоциональное состояние людей, это позволит машинам помогать пользователям на совершенно новом уровне.

Предположим, сейчас половина десятого утра. Планировщик забит делами на весь день. Когда человек садится за компьютер, машина «видит», что выглядит он сонным и растерянным. Компьютер в такой ситуации, действуя по заранее определённому плану, может запустить подборку из любимых музыкальных композиций пользователя, от которых он точно проснётся. Продолжая, машина покажет человеку список дел на следующие четыре часа и выставит на экран картинку с чашкой кофе, как ненавязчивое напоминание о том, что самое время набрать скорость и перейти на следующую передачу.

Технологические инновации это не всегда нечто в стиле «нажмите эту кнопку и получите результат», не всегда это и улучшения, которые позволяют сделать что-то, что будет быстрее, проще или умнее, чем раньше. Новшества могут быть направлены и на улучшение качества жизни, и на обогащение мировосприятия. И если ваша жизнь станет лучше от того, что компьютер способен «почувствовать», что вам, вероятнее всего, нужно, и предпринять самостоятельные шаги для того, чтобы вам помочь, то это, безусловно – очень хорошо.

А вот ещё один пример, который напрямую не связан с определением частоты пульса. Представьте, что компьютер способен измерять температуру и сопоставлять её с данными об эффективности вашей работы. В ходе наблюдений оказывается, что когда вам жарко, скорость работы падает. Например – снижается скорость набора, вы чаще отвлекаетесь. Когда же температура снижается, это хорошо сказывается на производительности труда. Теперь представьте себе, что сведения с датчиков регулярно записываются. Однажды утром, а оно выдалось особенно жарким, машина показывает вам уведомление о том, что пару дней назад вам тоже было жарко, вы отошли на 20 секунд, а через две минуты стало прохладнее (и эффективность вашей работы вслед за этим в тот день выросла). Подобное уведомление может помочь вспомнить, что тогда вы открыли несколько окон или включили кондиционер в соседней комнате. Вспомнив, вы сделали то же самое, и, как результат, подобный совет, поступивший от компьютера, улучшил вашу жизнь. Позволяя компьютеру собирать данные подобного рода и экспериментируя с тем, как эти данные способны улучшить качество вашей собственной жизни, вы, в итоге, станете частью движения, которое приведет к инновациям, улучшающим качество жизни всего человечества.

Измерение частоты пульса – это лишь один из способов, пользуясь которым, машина может получить сведения о почти незаметных характеристиках окружающего мира. А, с развитием технологий, усовершенствование методик измерения пульса приведет к тому, что их результаты будут такими же точными и надёжными, как и те, что получены традиционными методами.

Как это вообще возможно?

В ходе исследования, направленного на то, чтобы узнать, как работает дистанционное измерение пульса, я совершил небольшое путешествие по технологиям, которые успешно эту задачу выполняют. Одна из этих технологий – обнаружение так называемых микродвижений головы человека.

Дистанционное измерение пульса с помощью Intel RealSense - 2

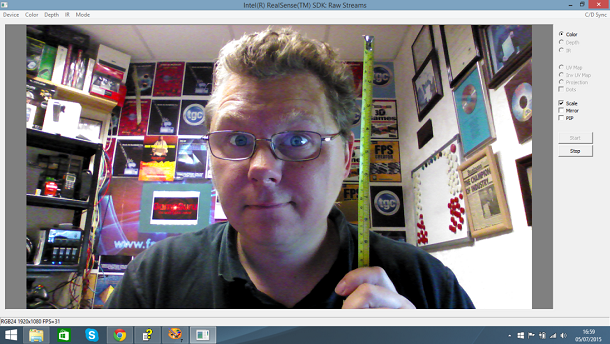

Для того чтобы обнаружить микродвижения головы, нужно нечто более точное, чем рулетка.

Когда сердце бьётся, большие объёмы крови поставляются в голову для того, чтобы обеспечить мозг всем необходимым. От этого происходят непреднамеренные, едва заметные, движения, которые можно обнаружить с помощью камеры высокого разрешения. Подсчитывая эти движения, предварительно отфильтровав их с учётом эффекта Доплера и очистив от посторонних перемещений, можно рассчитать вероятное число сердечных сокращений в минуту. Конечно, при использовании этой техники имеется немало факторов, способных помешать измерениям.

Например, это обычные движения, которые можно спутать с микродвижениями, это съёмка в движущемся транспорте, когда картинка в камере дрожит. Возможно, пользователь попросту замёрз и его бьёт озноб – это тоже может помешать. В регулируемых условиях эта техника доказала работоспособность, причём, для её реализации достаточно цветной камеры высокого разрешения и программного обеспечения, которое умеет отфильтровывать видимые помехи и определять частоту пульса.

Еще один подход, который ближе к методике, используемой в Intel RealSense SDK, заключается в обнаружении изменения цвета в потоке видео реального времени. Изменения цвета используются для подсчёта частоты пульса. Частота кадров, необходимая для работы этого метода, не должна быть особенно высокой, камера не должна быть полностью неподвижной. Однако этот метод даёт наилучшие результаты только в идеальных условиях освещения. У данного подхода есть разновидности, каждая из них показывает разные уровни успешного определения частоты пульса. Сейчас мы кратко рассмотрим два варианта «цветовой» методики.

Дистанционное измерение пульса с помощью Intel RealSense - 3

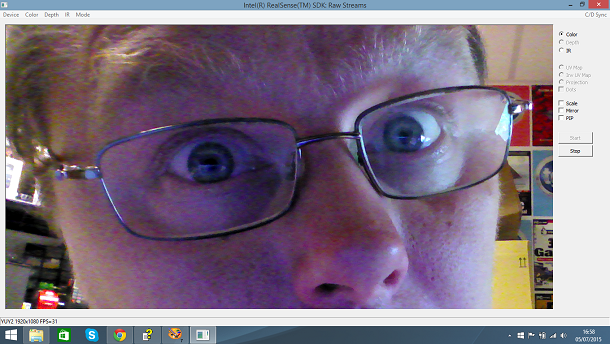

Знаете ли вы, что глаза могут рассказать о том, как быстро бьётся сердце?

Очевидно, что способ определения частоты пульса, основанный на сканировании глаз, лучше работает, если пользователь не носит очки. Кроме того, чем ближе глаза к камере, тем выше шанс определить небольшие изменения в глазных кровяных сосудах в ходе процедуры подсчёта частоты пульса. В отличие от сосудов, расположенных под кожей, при наблюдении за которыми проявляется подповерхностное рассеяние и другие помехи, глаза – это довольно таки прозрачное «окно», открывающее вид на сосудистую систему головы. При реализации этого метода, однако, придётся справиться с некоторыми трудностями. Например – захватывать только те пиксели получаемого изображения, которые относятся к глазам. Нужно это для того, чтобы работать только с изображением глаз, а не с изображением окружающей их кожи. Кроме того, нужно потрудиться над определением морганий, надо отслеживать положение зрачка для того, чтобы в образцы, на основе которых определяется пульс, не попало ничего постороннего. И, наконец, нужно, чтобы съёмка производилась достаточно долго для того, чтобы на её основе выявить фоновые шумы, которые нужно устранить перед тем, как начать плотную работу с оставшимися цветовыми пикселями, на основе анализа которых и определяется пульс.

Длительность процедуры может меняться в зависимости от времени, которое понадобится для того, чтобы получить подходящий материал для анализа. Кроме того, если при съёмке в кадрах окажется слишком много шума, их придётся отбросить и повторить процедуру. Но, даже если выполнять съёмку на умеренных 30 кадрах в секунду, для того, чтобы зафиксировать одно биение пульса, понадобится 20-30 кадров (это, если предположить, что частота сердцебиения испытуемого составляет 30 – 90 ударов в минуту).

Если вы столкнётесь с ситуацией, когда цветовой информации, полученной при съёмке глаз, недостаточно, а такое может произойти, например, если испытуемый находится довольно далеко от компьютера, или носит очки, или попросту медитирует, вам понадобится другой подход для подсчёта пульса. Один из вариантов анализа изменения цвета тканей тела заключается в использовании потока в инфракрасной части спектра (IR, InfraRed). Такой поток можно получить с камеры Intel RealSense. В отличие от потоков, предоставляющих сведения о цвете и глубине пространства, инфракрасный поток может поставлять данные для последующей обработки с частотой около 300 кадров в секунду. Это довольно высокая скорость. Как было отмечено выше, нам, для подсчёта пульса, достаточно получить хорошие материалы с частотой около 30 кадров в секунду. При обработке инфракрасного изображения, которое можно получить с камеры, используется особый подход.

Дистанционное измерение пульса с помощью Intel RealSense - 4

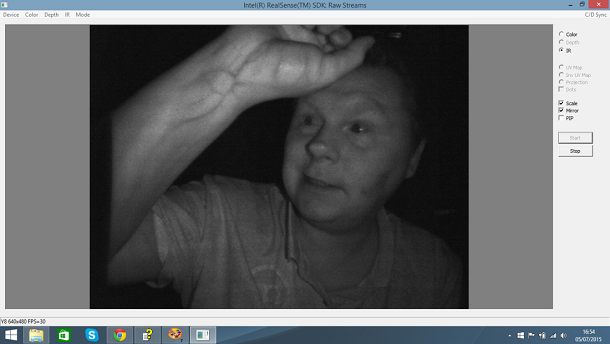

</font color="#999999">Обратите внимание на то, что вены на запястье хорошо видны на инфракрасном видеопотоке.

Для краткости, я не буду вдаваться в детали относительно свойств инфракрасного излучения и множества вариантов его применения. Полагаю, достаточно сказать, что инфракрасное излучение находится в невидимой для человека области спектра. В итоге получается, что когда инфракрасные лучи отражаются от объекта, мы их улавливаем и преобразуем полученное изображение в нечто такое, что можем видеть. Однако инфракрасные лучи взаимодействуют с предметами немного не так, как их видимые человеческому глазу соседи с большими длинами волн.

Один из побочных эффектов, возникающих при захвате инфракрасных лучей, отражающихся от тела человека, заключается в том, что на полученном изображении можно обнаружить сосуды, расположенные близко к поверхности кожи. В ИК-диапазоне можно разглядеть и следы машинного масла на футболке, которая при обычном освещении выглядит идеально. Учитывая, что поток крови очень точно отражает то, что мы хотим измерить, вы можете решить, что рассматриваемый метод идеально подходит для определения частоты пульса. Если вы немного углубитесь в этот вопрос, то обнаружите, что ИК-сканирование человеческого тела действительно используется в медицинских исследованиях для изучения циркуляции крови по кровеносной системе. Однако делается это под строгим врачебным контролем. Минус использования ИК-лучей заключается в том, что мы, фактически, ограничиваем объём информации, получаемый с камеры, не используя данные о цвете из видимого спектра, которые можно извлечь из обычного цветного видеоканала.

Безусловно, наилучшее решение нашей проблемы заключается в комбинации данных из трёх источников информации. Можно взять микродвижения, результаты инфракрасной съёмки и изменения цвета кожи из полноцветного видеоканала. Потом – обработать полученные данные, выстроив на их основе систему сдержек и противовесов, отбросить ошибочные результаты и получить надёжную систему для подсчёта частоты пульса.

Как Intel RealSense определяет частоту пульса

Теперь, когда вы кое-что знаете о методах бесконтактного измерения частоты пульса, предлагаю поговорить о том, как добавить подобную функциональность в собственные приложения. Вы, безусловно, можете реализовать вышеописанные методики и оперировать необработанными данными, которые поступают с камеры. Или, благодаря Intel RealSense SDK, создать свой собственный детектор пульса длиной в несколько строк кода.

Наш первый шаг напрямую не связан с подсчётом частоты пульса. Мы приводим его здесь для того, чтобы у вас сформировалась ясная картина происходящего, чтобы вы знали, какие интерфейсы вам нужны, а на какие пока можно не обращать внимания.

Для начала нам нужно создать PXC-сессию и указатель SenseManager. Так же нам понадобится указатель faceModule, так как мы будем пользоваться системой Face для того, чтобы подсчитывать частоту пульса. Полная версия этого кода лучше всего представлена в образце Face Tracking, его вы можете найти и скомпилировать. В нём, помимо кода, который показан здесь, есть и поддержка дополнительных возможностей – таких, как определение позы.

PXCSession* session = PXCSession_Create();
PXCSenseManager* senseManager = session->CreateSenseManager();
senseManager->EnableFace();
PXCFaceModule* faceModule = senseManager->QueryFace();

Когда предварительные приготовления завершены и у вас есть доступ к жизненно важному для этого проекта интерфейсу faceModule, можно выполнять вызовы функций, которые отвечают за подсчёт пульса. Начать надо с команды, которая включает систему детектирования частоты сердцебиения.

PXCFaceConfiguration* config=faceModule->CreateActiveConfiguration();
config->QueryPulse()->Enable();
config->ApplyChanges();

Объект ActiveConfiguration включает в себя все настройки, необходимые для работы системы Face, однако одна строка кода, QueryPulse()->Enable(), имеет непосредственное отношение к подсчёту пульса. Она включает нужную нам часть системы и поддерживает её работу.

Последний набор команд позволяет нам добраться до нужных данных. Как можно видеть ниже, он основан на обработке всех лиц, которые были распознаны системой. Здесь мы не исходим из предположения, что за компьютером находится лишь один пользователь. Возможно, кто-то заглядывает ему через плечо или находится где-то на заднем плане в поле видимости камеры. В собственном проекте вам необходимо провести дополнительные проверки, возможно, используя структуру данных для работы с позами. Суть этих проверок заключается в выявлении главного пользователя (возможно, того, который расположен ближе всех к камере) и в определении частоты пульса именно для него. В нижеприведенном коде подобного отбора пользователей не делается. Здесь мы просто перебираем все видимые лица и выясняем частоту сердцебиения для каждого из тех, кто попал в кадр. Правда, здесь мы ничего не делаем с полученными данными о пульсе.

PXCFaceData* faceOutput = faceModule->CreateOutput();
const int numFaces = faceOutput->QueryNumberOfDetectedFaces();
for (int i = 0; i < numFaces; ++i)
{
	PXCFaceData::Face* trackedFace = faceOutput->QueryFaceByIndex(i);
	const PXCFaceData::PulseData* pulse = trackedFace->QueryPulse();
	if (pulse != NULL)
	{
		pxcF32 hr = pulse->QueryHeartRate();
	}
}

Разбирая этот код, вы можете не обращать особого внимания на всё, кроме вызова trackedFace->QueryPulse(), который запрашивает у системы частоту пульса, полученную на основе ранее собранных данных. Если данные о пульсе имеются, применяется вызов pulse->QueryHeartRate() для того, чтобы извлечь нужную нам информацию и возвратить её в формате частоты сердечных сокращений в минуту.

Дистанционное измерение пульса с помощью Intel RealSense - 5

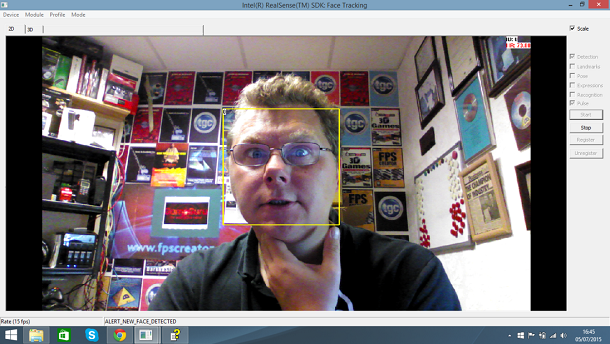

Вот как я удивился, когда понял, что машина верно определила пульс.

Для того чтобы измерить собственный пульс, запустите пример Face Tracking, который поставляется вместе с RealSense SDK. В правой части окна программы оставьте выбранными пункты Detection (Обнаружение) и Pulse (Пульс), нажмите на кнопку Start (Пуск) и секунд 10 спокойно посидите.

После того, как вы уберёте из вышерассмотренного примера код, который не имеет отношения к подсчёту частоты пульса, вы получите кодовую базу для дальнейших экспериментов в данном направлении. Возможно, вам захочется вывести график измерений, развёрнутый во времени, или добавить код, который позволит приложению работать в фоновом режиме и проигрывать звуковое уведомление в тех случаях, когда пользователь слишком расслаблен или чрезмерно возбуждён. А если говорить о более серьёзных вещах, то вы можете отслеживать точность и частоту поступления показаний для того, чтобы определить, подходят ли они для вашего приложения.

Секреты и советы

Это стоит попробовать:

  • Для того, чтобы получить наилучшие результаты, причём – это касается любой работы с видеопотоками, а не только определения пульса, пользуйтесь камерой в хороших условиях освещённости (не при солнечном свете) и старайтесь оставаться неподвижным в фазе захвата изображения до тех пор, пока не получите точные результаты.
  • Так как в текущей версии SDK имеется лишь одна функция для определения частоты пульса, перед вами – широко распахнутая дверь для новаторов, которые, на основе необработанных данных, смогут получить более точные сведения о частоте сердцебиения или ускорить этот процесс. Сейчас для определения частоты пульса требуется около 10 секунд. Сможете написать программу, которая делает это быстрее?
  • Если вы собираетесь определять частоту сердечных сокращений на улице и хотите написать собственный алгоритм анализа данных, рекомендуется использовать только цветовой видеопоток для определения изменения цвета кожи.

Этого лучше не делать:

  • Используя пример Face Tracking, не пытайтесь определять частоту сердечных сокращений, включив все его возможности. Это ухудшит качество результатов, а, возможно, вы их и вовсе не получите. Для того чтобы модуль Face мог точно определить частоту сердечных сокращений, ему требуется достаточная вычислительная мощность.
  • Не пользуйтесь технологией определения пульса, которая основана на анализе данных в инфракрасном диапазоне, на улице. Дело в том, что любое количество прямого солнечного света полностью испортит данные в инфракрасной части спектра, воспринятые системой. Как результат, любой анализ этих данных потеряет смысл.

Итоги

Как было сказано в самом начале этого материала, от использования технологий определения частоты пульса не стоит ждать мгновенной выгоды, как от технологий бесконтактного управления или трёхмерного сканирования. Однако, сведения о пульсе, скомбинированные с другой информацией, полученной с различных датчиков, способны привести к созданию систем, которые смогут оказать пользователю неоценимую помощь, причём, делать это тогда, когда пользователь в этой помощи больше всего нуждается. Мы пока не на том уровне развития технологий, когда компьютер сможет выяснить частоту сердцебиения человека, просто проходящего мимо кабинета врача. Однако, мы буквально на полпути к этому. И вопрос о том, когда всё это займёт прочное место в современном мире – это лишь вопрос времени, дальнейших инноваций и поисков вариантов применения технологий дистанционного подсчёта частоты пульса.

Если говорить лично обо мне, то я веду жизнь перегруженного работой программиста старой школы, перемалывающего тонны кода. Сегодня собственное здоровье и экология моего рабочего места значат для меня гораздо больше, чем в юности. Поэтому я с радостью приму любую помощь. И если эта помощь обретёт вид компьютера, который будет одолевать меня сообщениями вроде: «просыпайся; выпей кофе; подними голову; не забудь; открой окно; сделай паузу; поешь чего-нибудь; прогуляйся на свежем воздухе; поиграй в какую-нибудь игру; сходи к доктору, похоже, у тебя пульс пропал; послушай Моцарта; отправляйся спать», в особенности, если эти напоминания будут делаться приятным компьютерным голосом, тогда – да будет так.

Конечно, если компьютер слишком надоест подобными комментариями, его можно и отключить. Однако что-то мне подсказывает, что мы, в итоге, будем ценить подобные напоминания, зная, что за холодной логикой машин скрывается лишь то, о чём мы сами их «просим». И, в конце концов, никому не помешает небольшая помощь в повседневной жизни, даже программистам старой закалки.

Автор: Intel

Источник
