Делаем портативным роутер Dlink DIR320

в 10:26, , рубрики: diy или сделай сам, dlink, роутер

Лежал у меня на полке роутер Dlink DIR320 ревизии D1. Сторонних прошивок нет, стандартная скудна. На первый взгляд — обычная бездушная коробка от Dlink, но не все так печально как казалось ранее, т.к. для него вышла новая прошивка со значительным увеличением функционала и новым интерфейсом. Что в итоге имеем? Из значительных — интерфейс и Transmisson. А так, как роутер этот у меня был куплен для развлечений, то давайте его немного «проапргейдим». Добавим ему аккумулятор!

Делаем портативным роутер Dlink DIR320 - 1

Что же нам понадобится?

  1. Любой литиевый аккумулятор, будь то Li-Po, или Li-Ion. Я взял два noname Li-Ion 18650, емкость их, к сожалению, не знаю
  2. Плата зарядки TP4056, или любая другая плата для заряда литиевых аккумуляторов. Если у вас большая емкость, то можно взять две TP4056 и запараллелить их. Мне одной хватает.
  3. Повышающая плата, я выбрал на микросхеме XL6009, или любая другая. Нужна та, которая сможет выдать больше 1 ампера. Лично у меня роутер потребляет именно 1 ампер.
  4. Выключатель
  5. Плата защиты аккумулятора (опционально, скорее для параноиков т.к. DC-DC не сможет сильно разрядить аккумулятор)
  6. Клеевой пистолет, хорошие провода, изолента (синяя)

Приступим!

Если говорить начистоту, то это вторая модификация роутера

Первая модификация была на дешевенькой платке DC-DC с микросхемой MT3608. Она выдавала всего 500 мА, роутер работал, но не стабильно. Стоял всего один noname 18650 аккумулятор, емкость неизвестна. На сколько хватает я уже не помню, вроде минут 30 от силы.

Откручиваем два болта на задней стенке роутера, далее переворачиваем его, берем плоскую отвертку и начинаем ей отщелкивать «морду». Получилось? Если да, то перед нами предстает зеленая плата, она ни на что не прикреплена, просто берем и снимаем ее. Как видим, места в роутере полно:

Делаем портативным роутер Dlink DIR320 - 2

Да, я приложил фото уже готового роутера. Сразу хочу признать свою вину — все выглядит ужасно, заляпано горячим силиконом и соединено ужасной пайкой. Насчет силикона — один из самых удобных и быстрых способов крепежа, держит очень сильно, от нагрева ничего не отваливается. Я упоминал первую версию мода, так вот, чтобы отодрать аккумулятор, пришлось аккуратно (дабы не перегреть банку) греть все это дело и только тогда он с трудом оторвался. Его, кстати, видно на следующей фотографии.

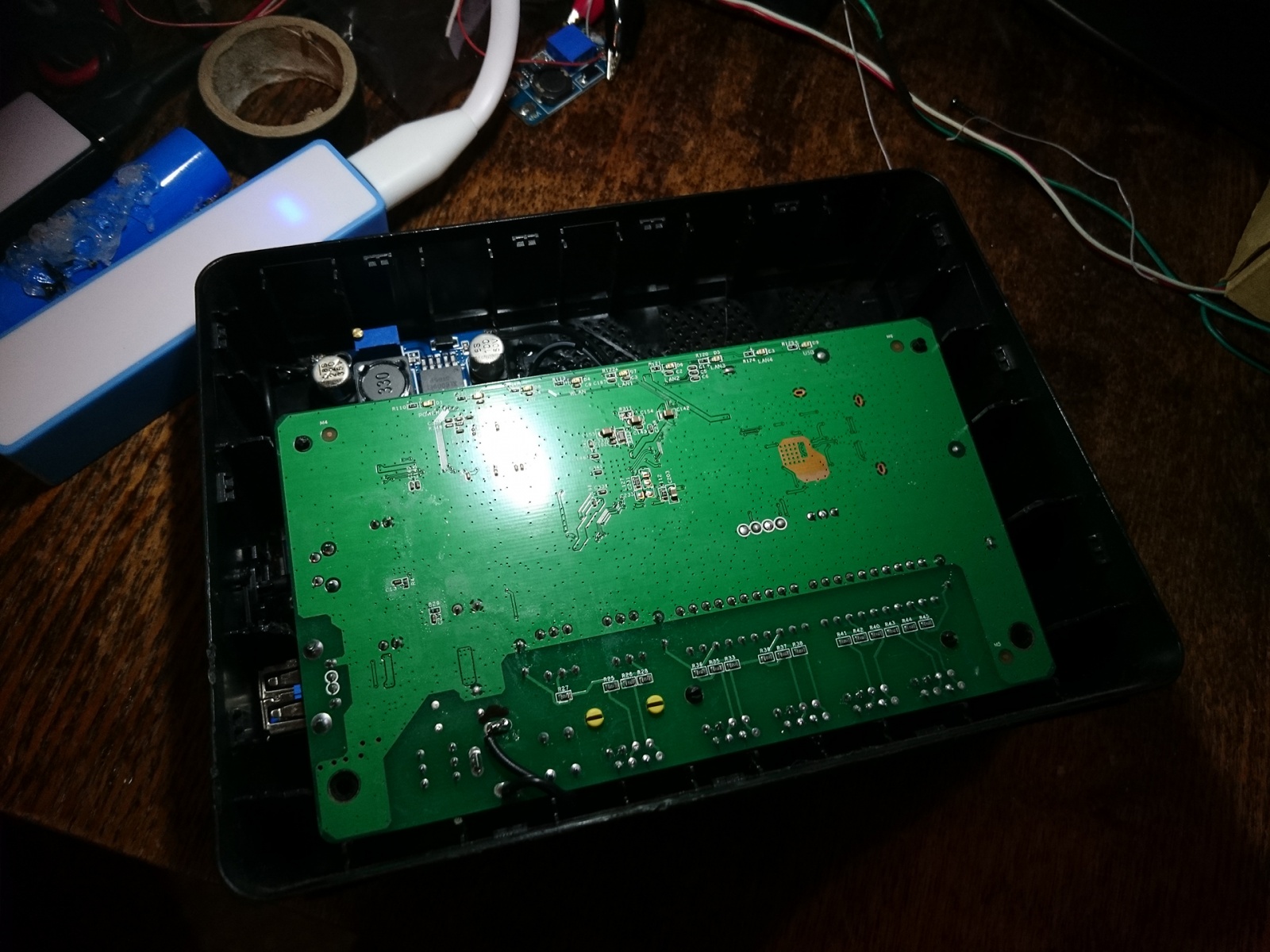

С установленной платой выглядит вот так:

Делаем портативным роутер Dlink DIR320 - 3

На самом деле, это немного старые фотографии. Дело в том, что я на следующий день добавил плату защиты и перепаял плату TP4056, так как она была припаяна не напрямую к аккумулятору, а через выключатель (да, довольно глупо).

Роутер проработал 1,5 часа с воткнутым модемом Huawei E171, все это время я серфил в интернете и слушал музыку онлайн. Надеялся на то, что плата защиты раньше отключит аккумулятор от DC-DC, но, вопреки моим ожиданиям, этого не произошло. Спустя 1,5 часа роутер просто стал бесконечно перезагружаться пока я его не подзарядил.

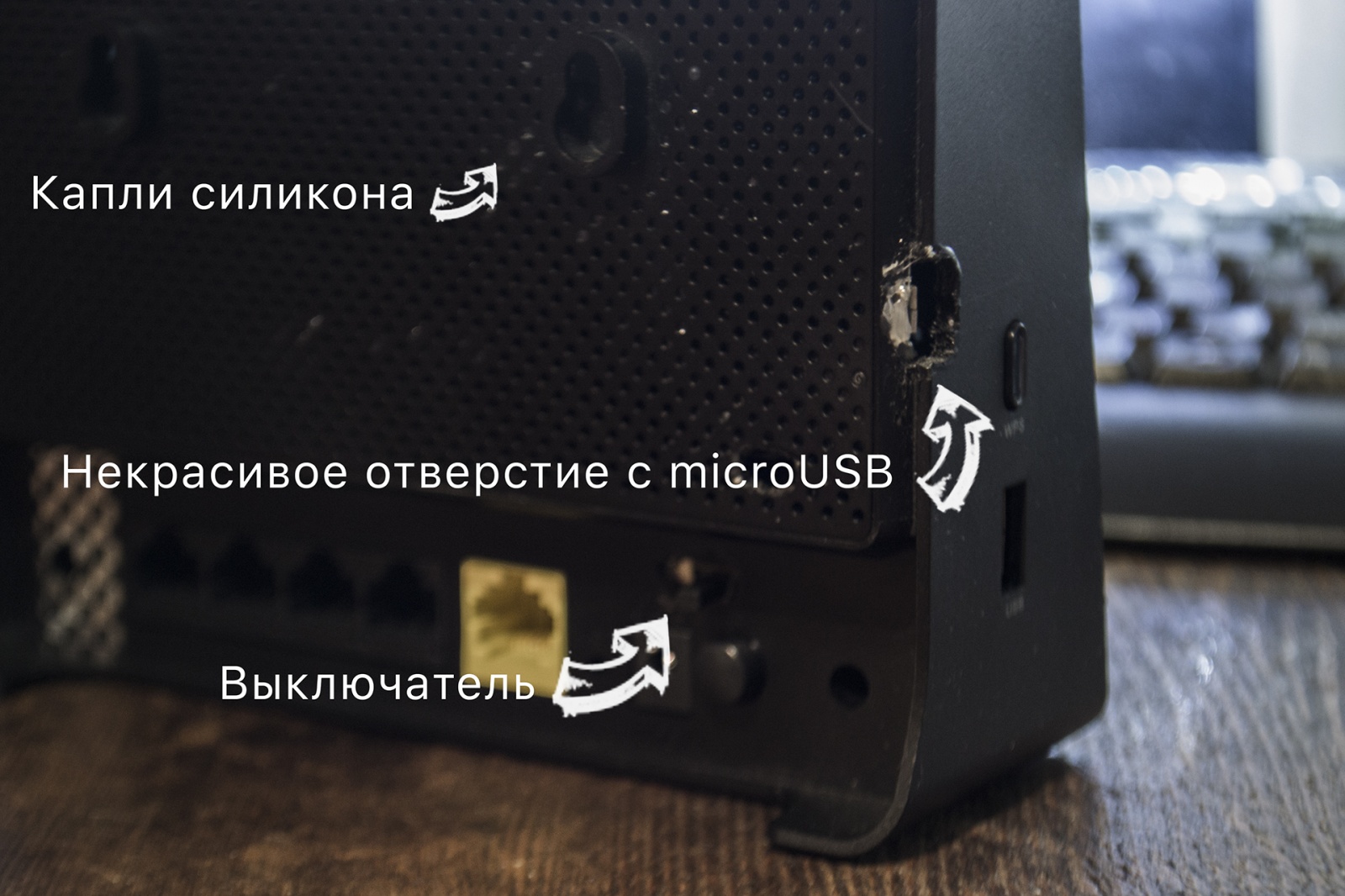

В собранном виде роутер практически не отличается от стокового вида. Из видимых отличий:

Делаем портативным роутер Dlink DIR320 - 4

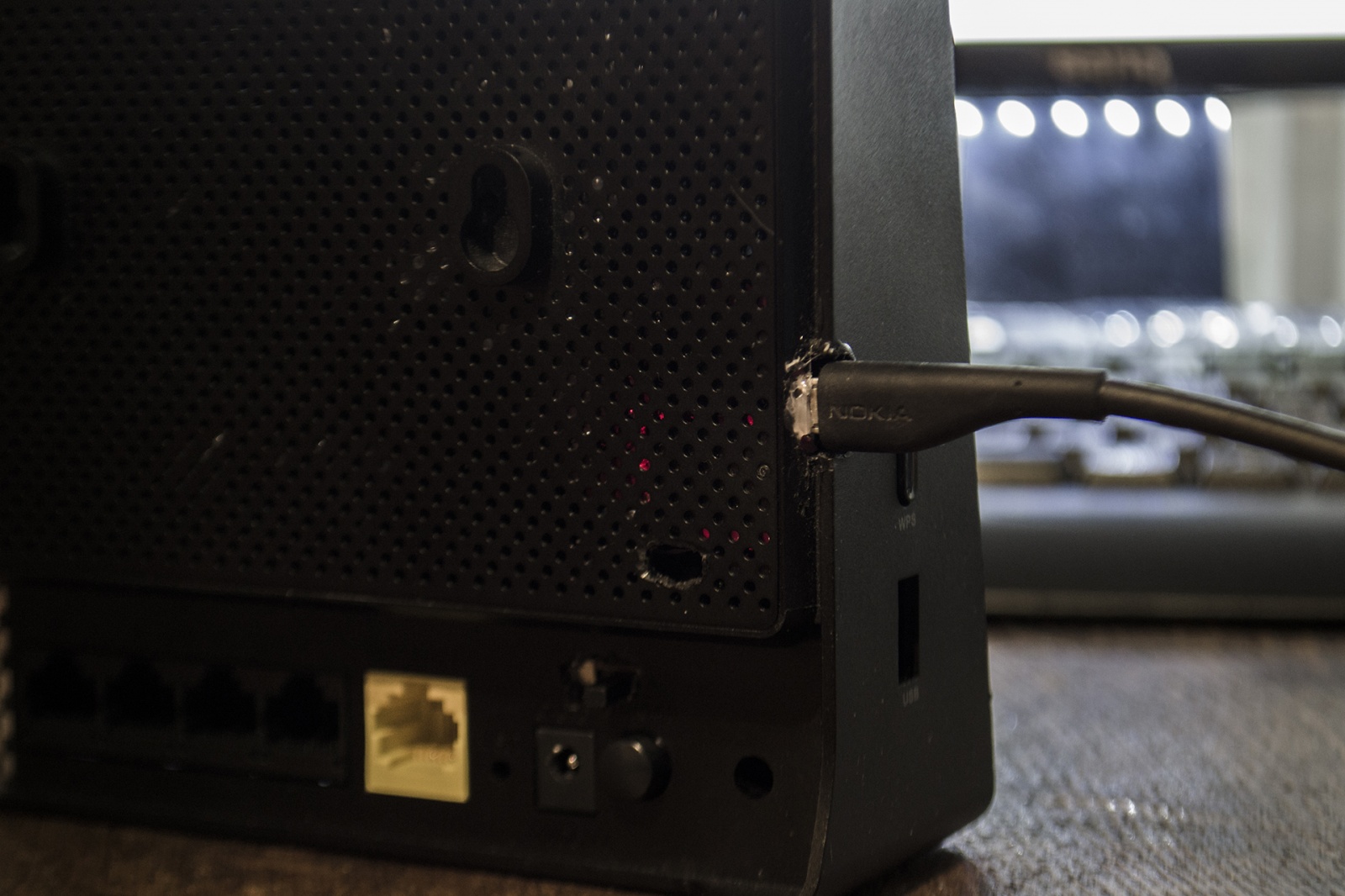

На зарядке выглядит вот так:

Делаем портативным роутер Dlink DIR320 - 5

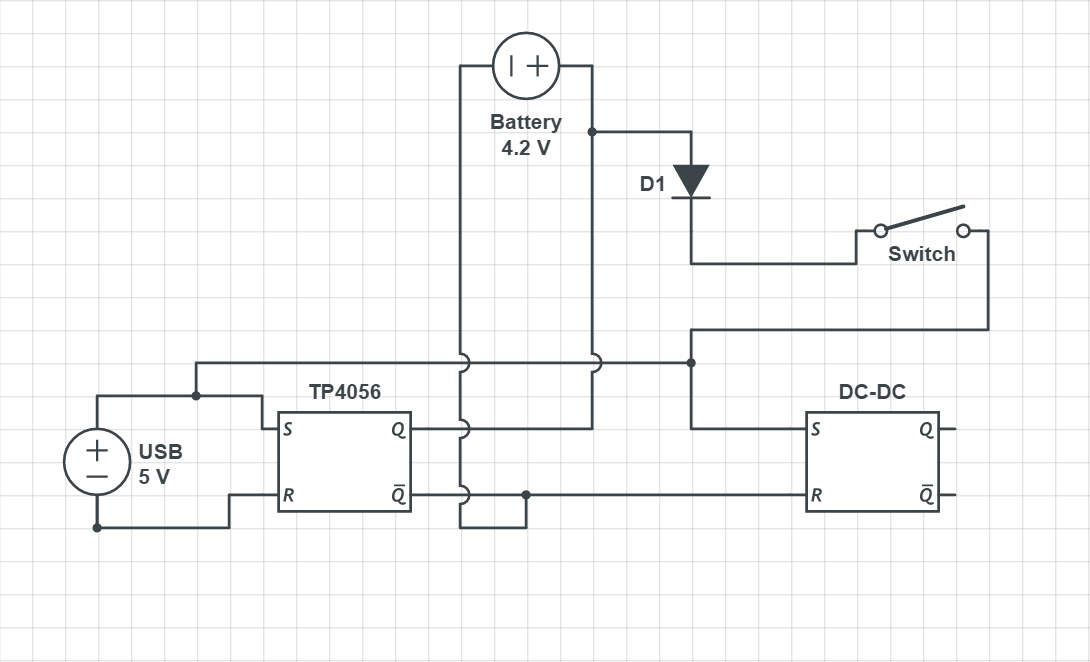

Напоследок хочу спросить совета у опытных читательов — можно ли поставить диод на аккумулятор, и подвести от входа TP4056 питание на DC-DC? Чтобы при зарядке на DC-DC шло 5 вольт от источника питания, а 4.2 вольта от TP4056 на аккумулятор. Диод нужен чтобы 5 вольт не попали на аккумулятор ни в коем случае:

Делаем портативным роутер Dlink DIR320 - 6

Автор: LikeCoolPerson
