Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012

в 9:36, , рубрики: mpio, multipath, SAN, windows server 2008, Windows Server 2012, Блог компании WestComp, Серверное администрирование

В предыдущей статье мы рассматривали «Подключение Multipath LUN СХД к VMware ESXi и Debian GNU/Linux». В данной статье продолжаем. Напомню, что используется конфигурация с двумя SAN-свитчами, к каждому из которых, СХД подключена двумя линками.

Подключение Multipath LUN СХД к Windows Server 2012

Multipath Input Output — это система многопутевого подключения блочных устройств. Требуется она для дублирования каналов подключения в целях повышения отказоустойчивости и производительности за счет того, что сервер может обращаться к устройству по нескольким каналам.

Вот так система видит LUN'ы без поддержки MPIO:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 1

Если MPIO по какой-либо причине отключен, требуется включить. Для этого в «панели мониторинга» выбираем меню «управление» и пункт «добавить роли и компоненты».

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 2

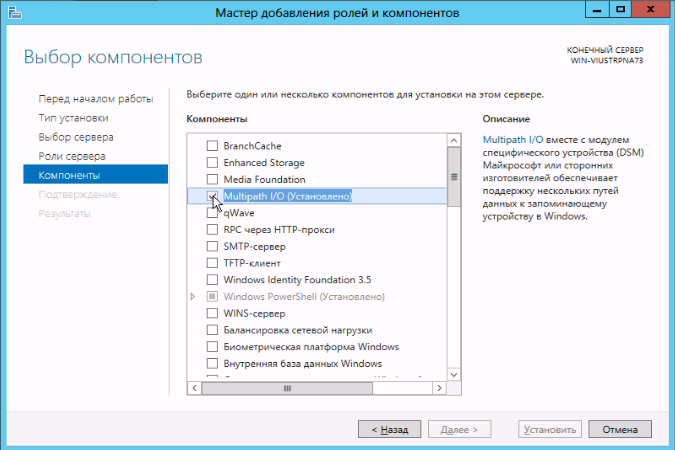

В «мастере добавления ролей и компонентов» переходим к пункту «компоненты» и выбираем в списке «Multipath I/O», после чего нажимаем виртуальную кнопку «установить».

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 3

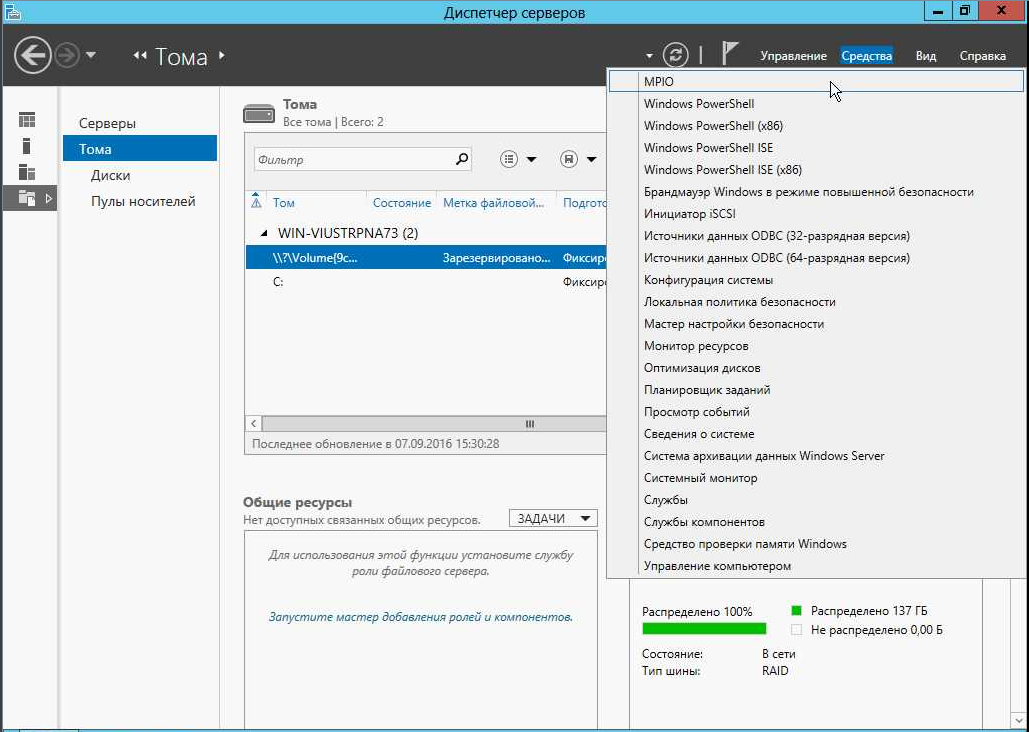

После этого переходим в систему управления дисковыми массивами в «диспетчере серверов» и через меню «средства» вызываем диалог MPIO:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 4

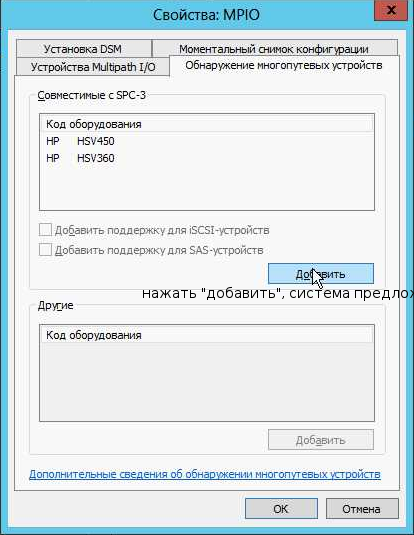

На вкладке «Обнаружение многопутевых устройств» видим нужные нам LUN'ы и нажимаем кнопку «добавить».

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 5

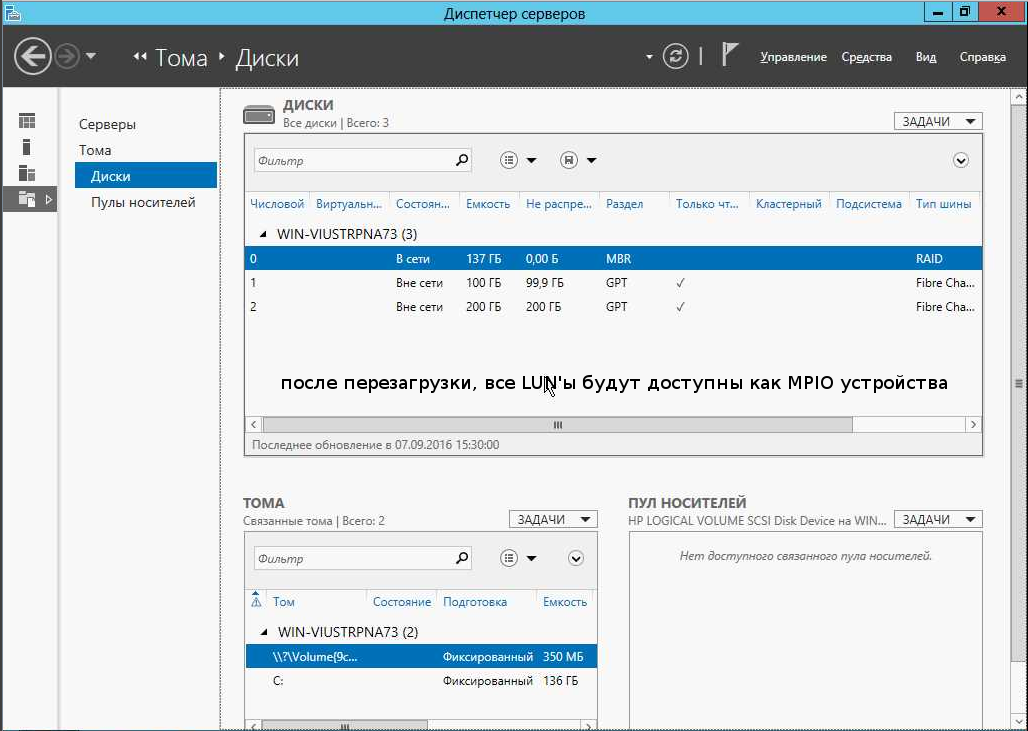

Система предложит перезагрузиться. Соглашаемся. После перезагрузки все LUN'ы доступны как MPIO устройства:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 6

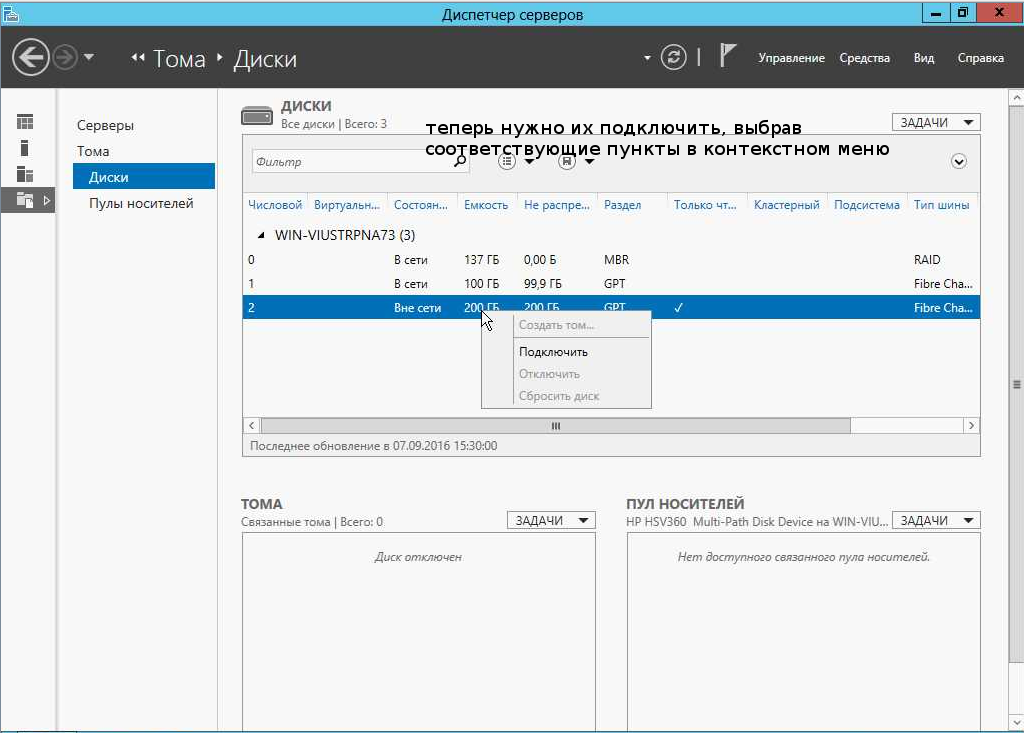

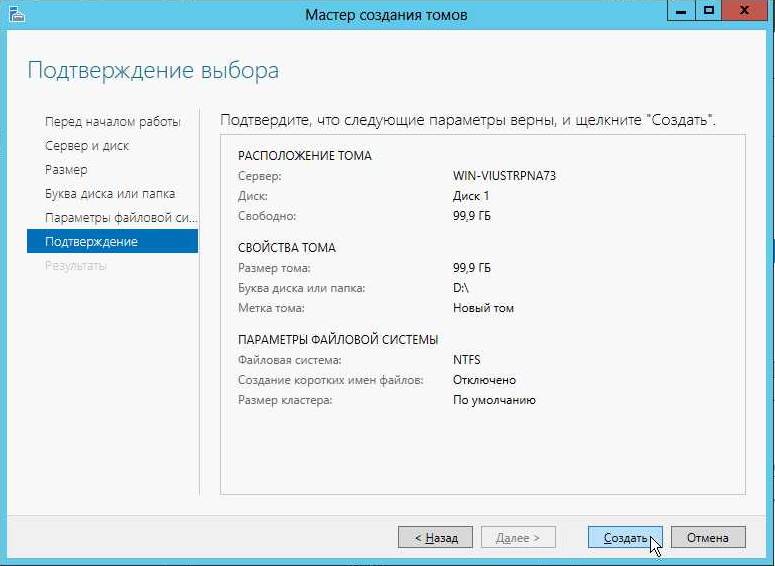

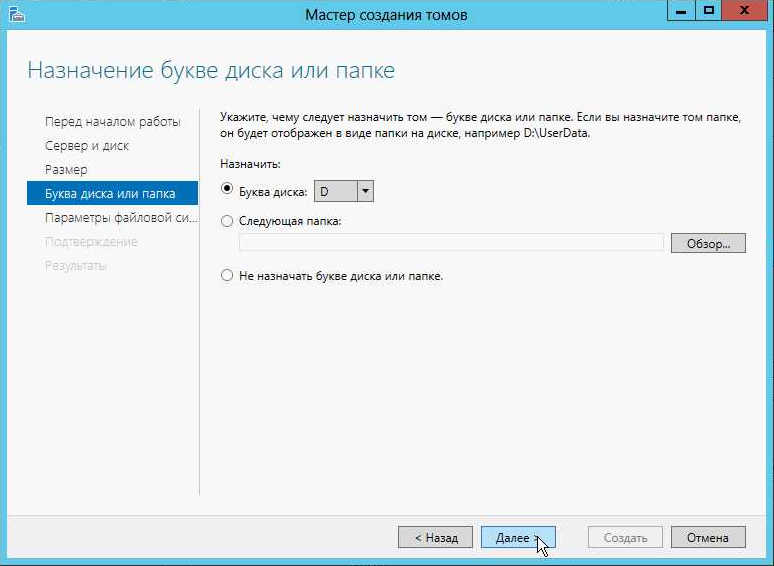

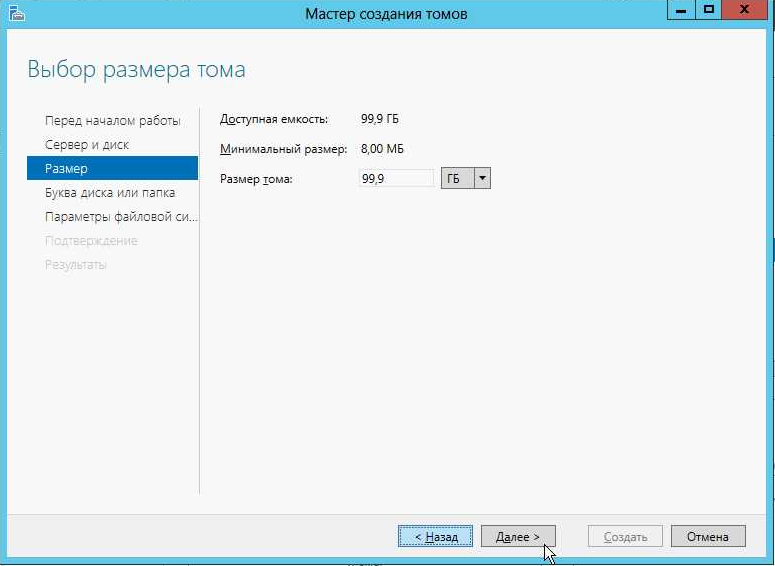

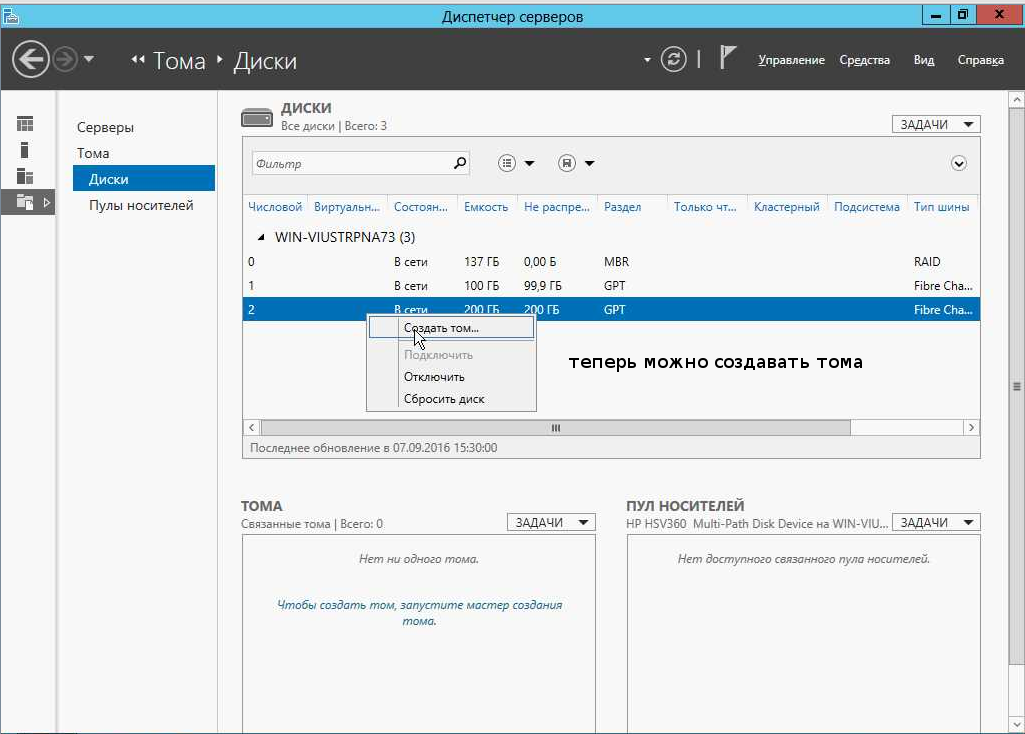

Теперь их требуется подключить к системе, после чего можно создавать тома:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 7

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 8

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 9

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 10

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 11

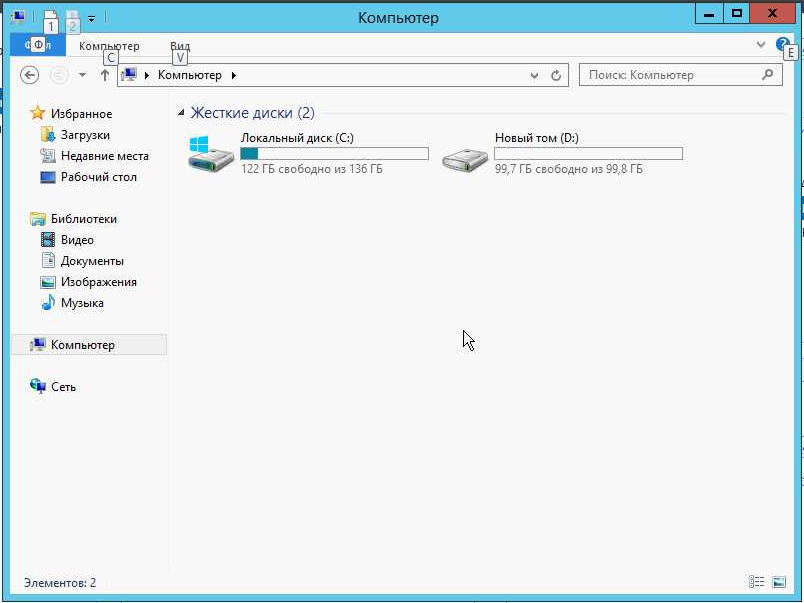

Готово. Теперь созданные тома доступны в системе:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 12

Подключение Multipath LUN СХД к системе Windows Server 2008

Выше мы рассмотрели как подключить LUN к системе Windows Server 2012. В системе Windows Server 2008 процедура несколько отличается.

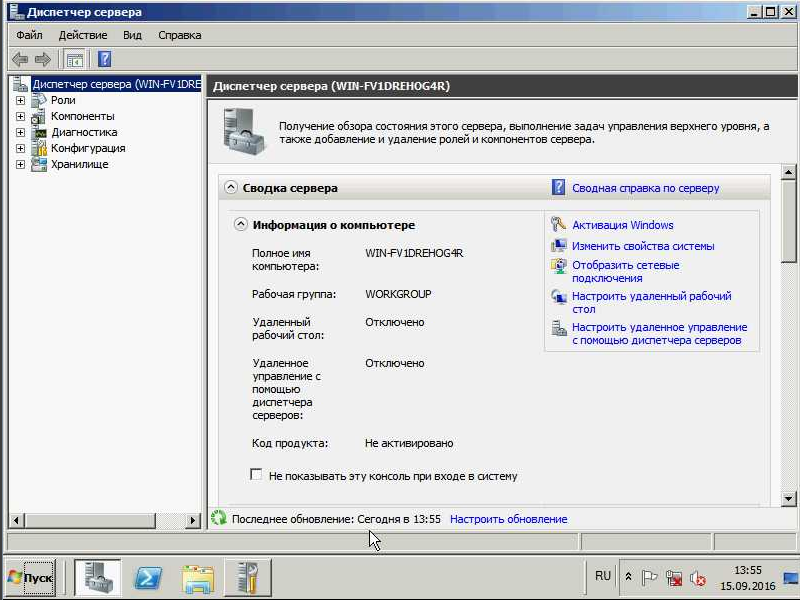

После загрузки системы, запускаем «Диспетчер сервера»:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 13

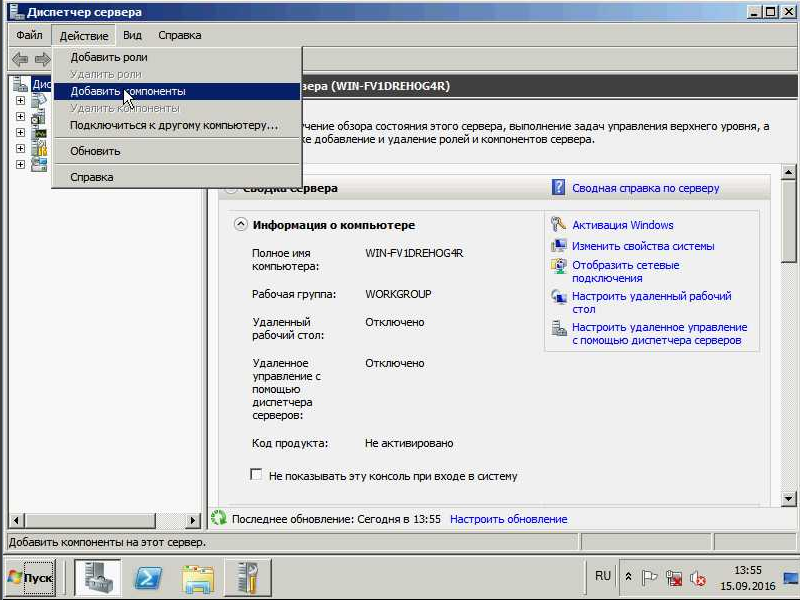

В меню «Действие» выбираем пункт «Добавить компоненты»:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 14

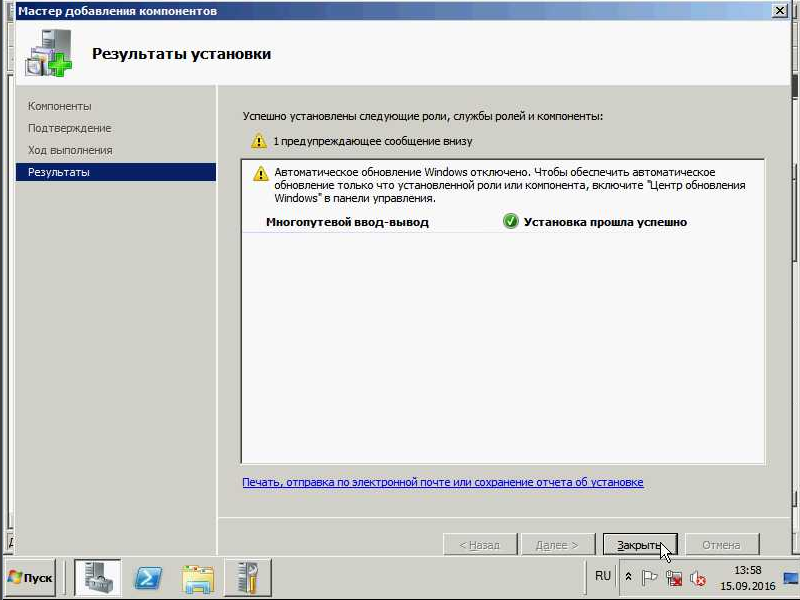

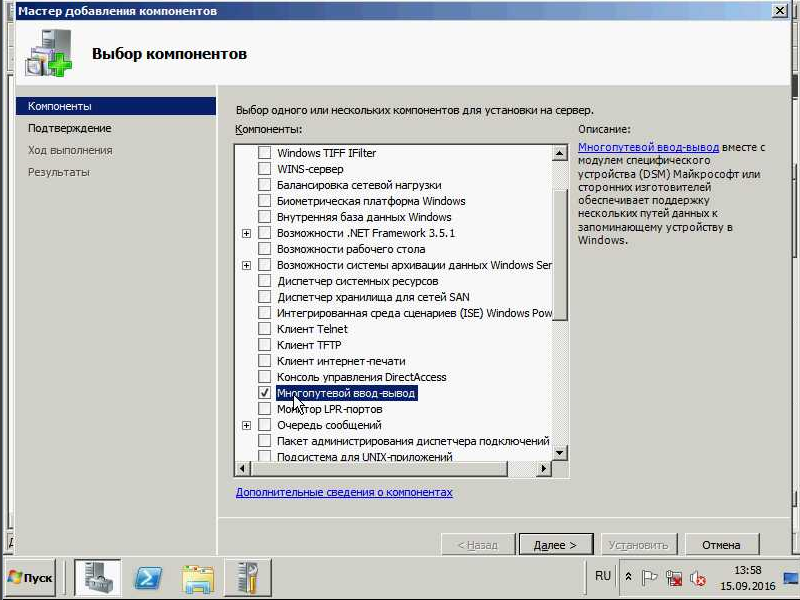

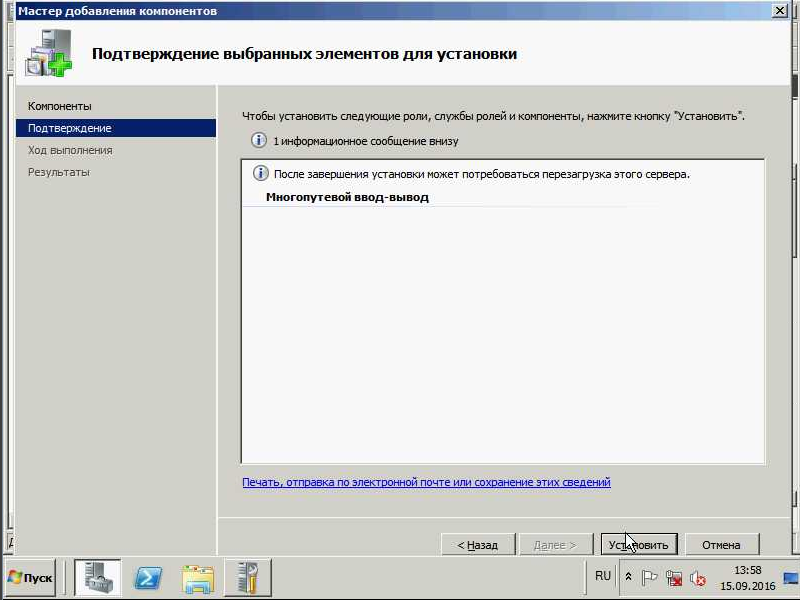

В списке активируем переключатель «Многопутевой ввод-вывод» и проходим все этапы установки:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 15

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 16

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 17

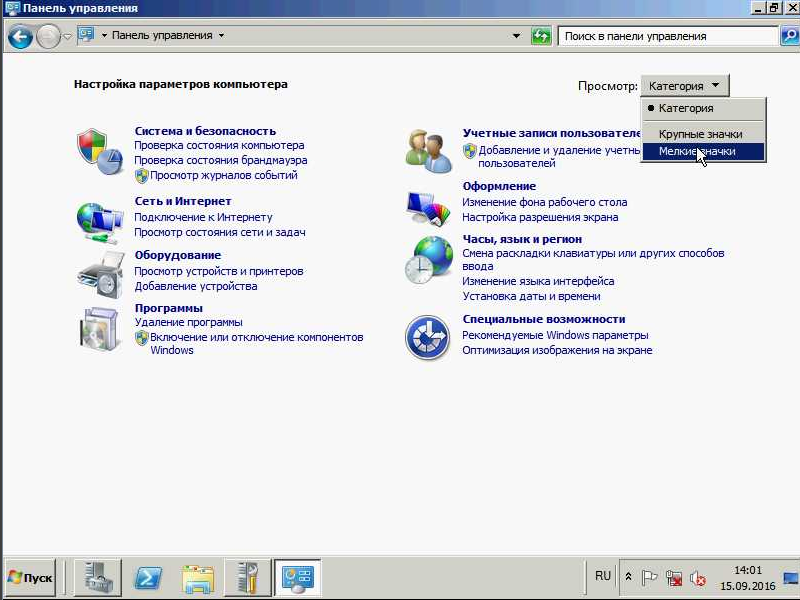

Готово. Теперь нужно активировать распознавание путей. Для этого переходим на «Панель управления» и переключаемся на режим просмотра «Мелкие значки:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 18

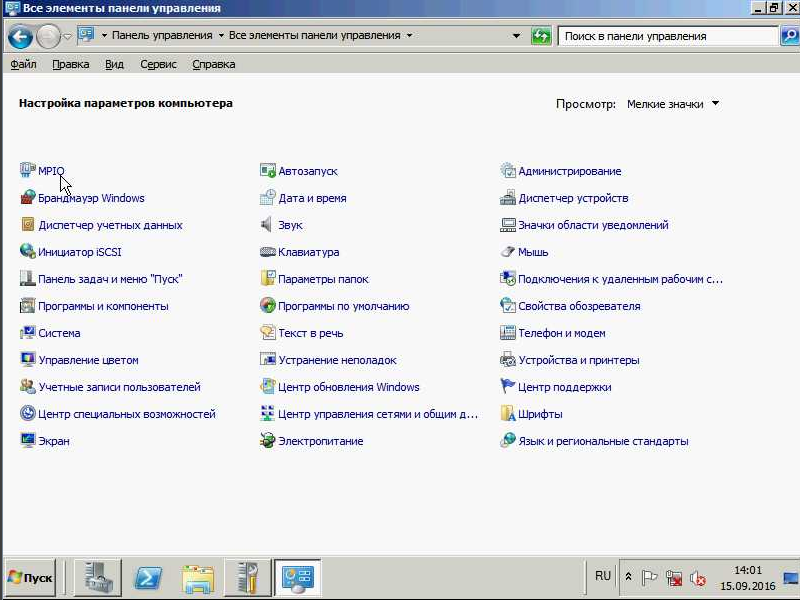

Вызываем панель конфигурации „MPIO“:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 19

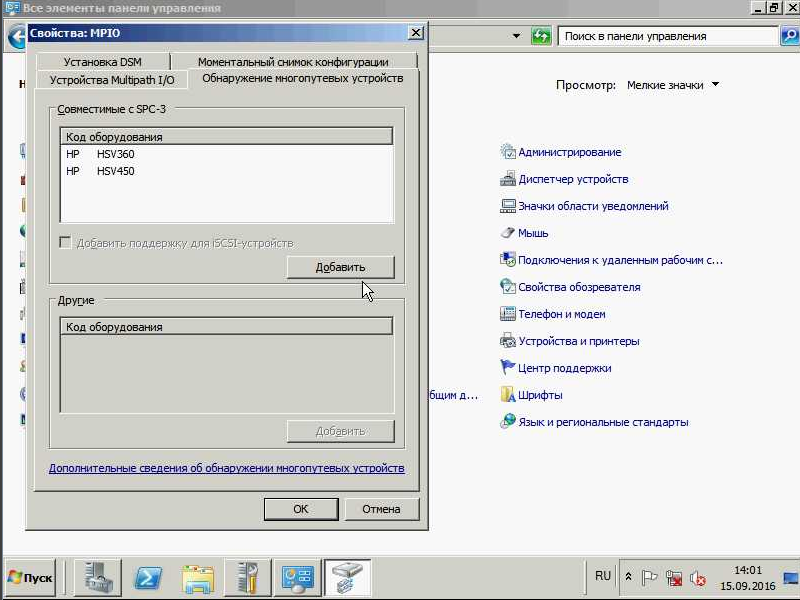

Где переходим на вкладку „Обнаружение многопутевых устройств“. В списке „Код оборудования“ будут представлены нужные LUN'ы. Нажимаем виртуальную кнопку „Добавить“:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 20

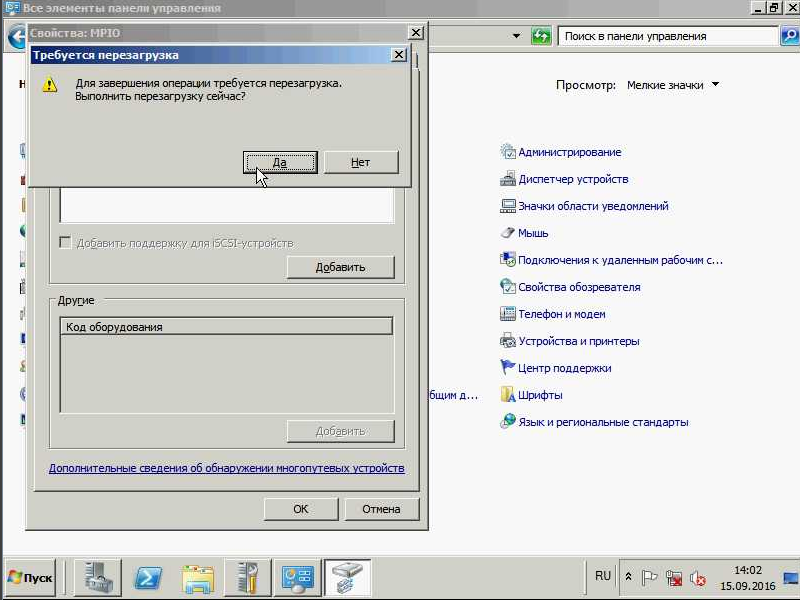

Система предложит перезагрузиться. Соглашаемся:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 21

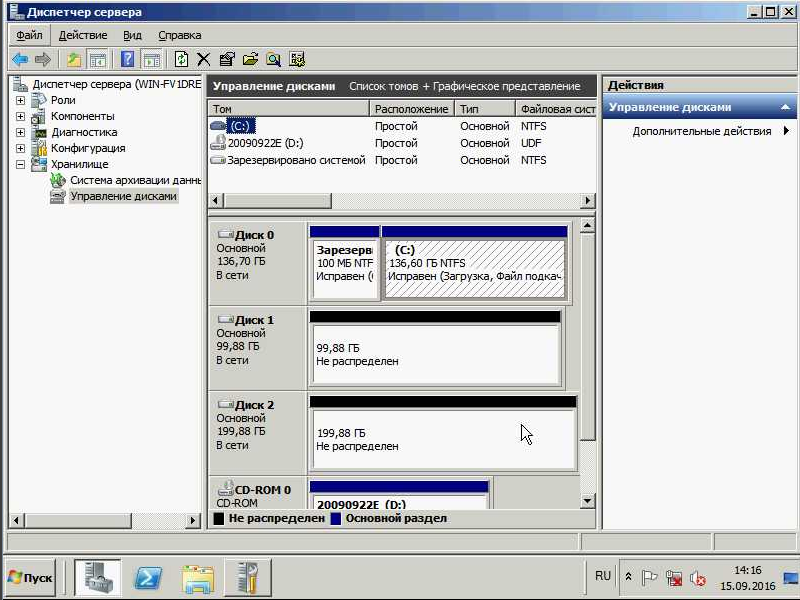

После перезагрузки в „Диспетчере сервера“ переходим по пунктам „Хранилище“ → „Управление дисками“ и видим LUN'ы как Multipath устройства:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 22

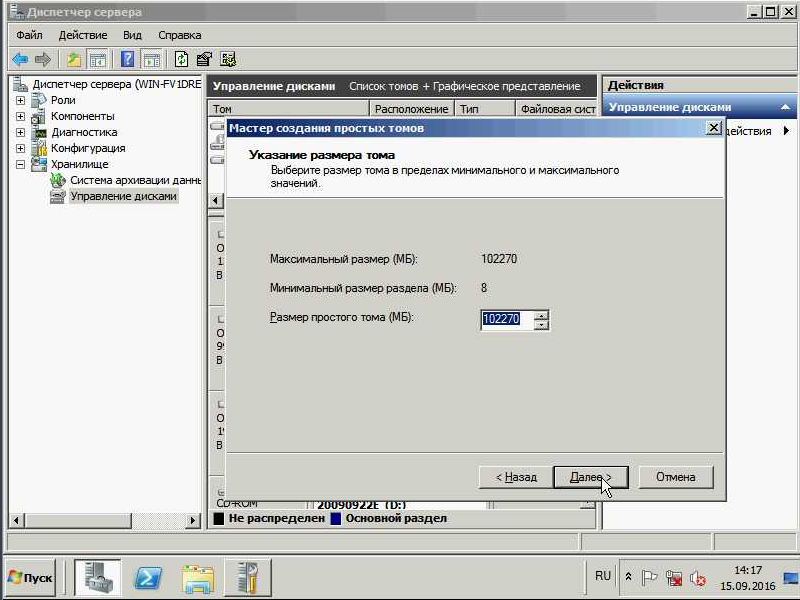

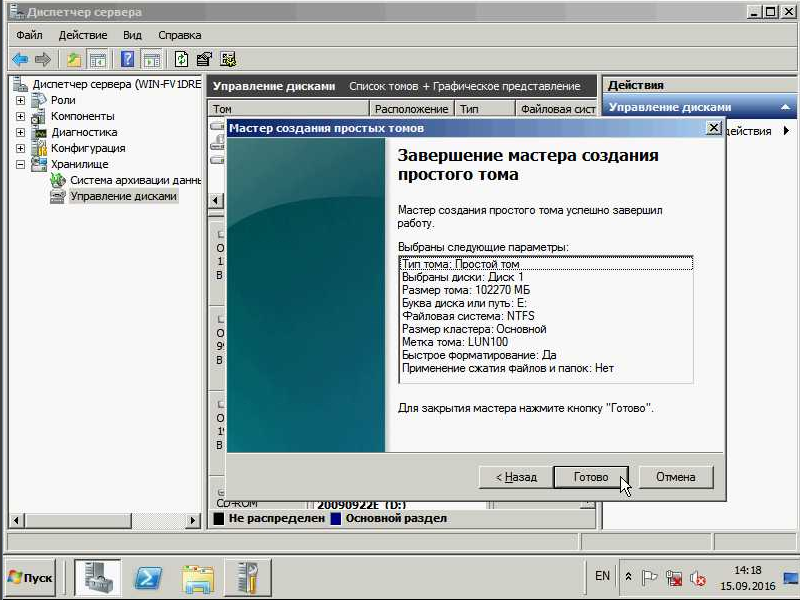

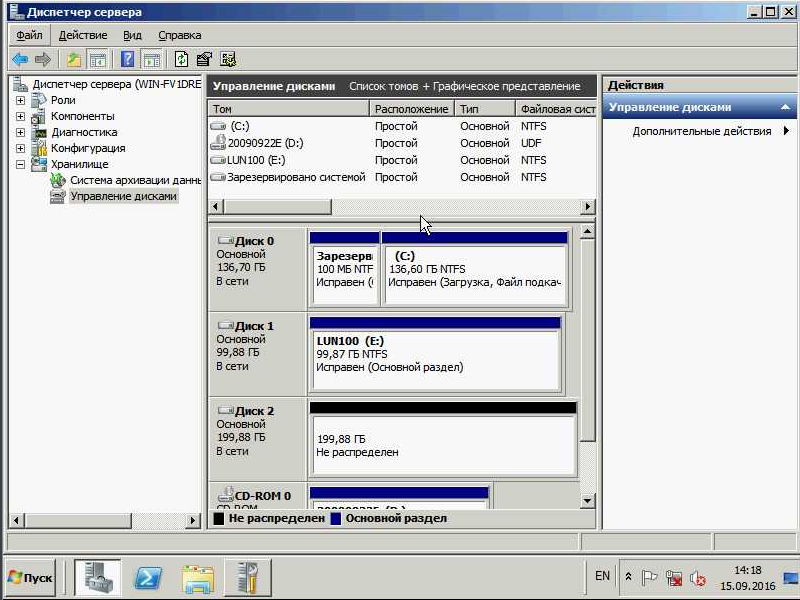

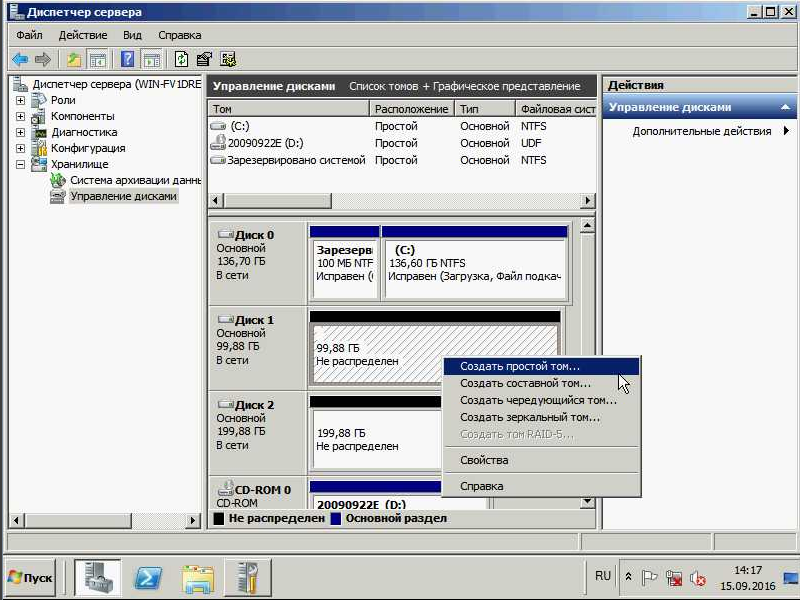

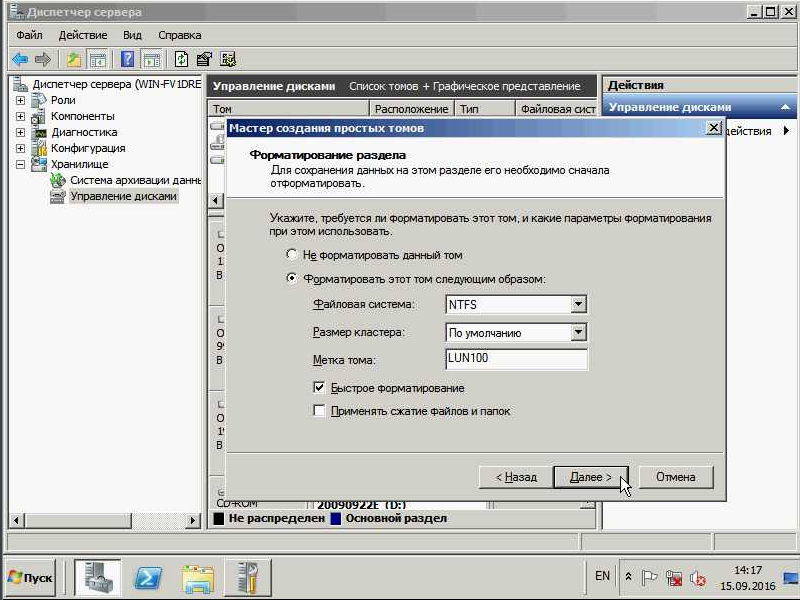

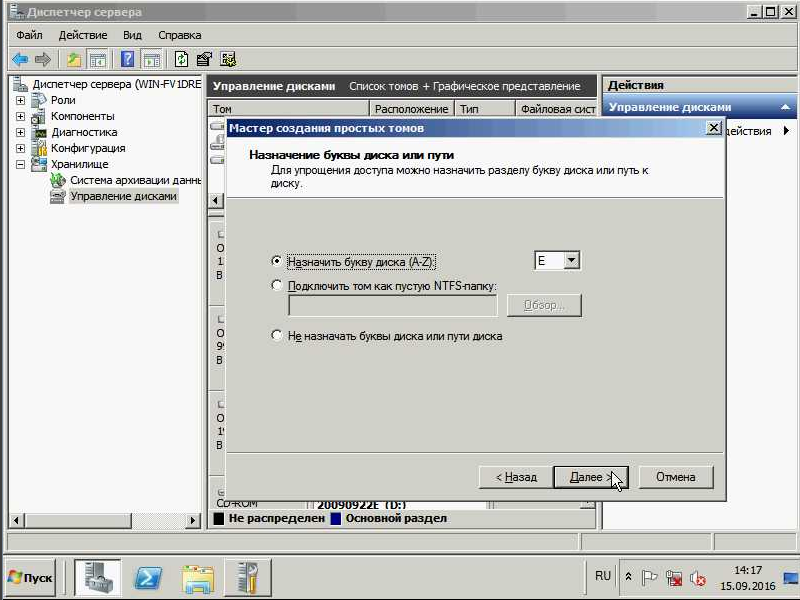

Теперь можно создать тома и подключить к системе:

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 23

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 24

Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 25
Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 26
Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 27
Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 28
Готово. Теперь диск доступен в системе. Чтобы убедиться, можно открыть „Мой компьютер“:
Подключение Multipath LUN СХД к Windows Server 2008 и Windows Server 2012 - 29
