Всем привет! Меня зовут Дмитрий, я занимаюсь проектированием и строительством волоконно-оптических линий связи (ВОЛС) в DataLine. Сегодня расскажу, как мы создаем оптические трассы для наших клиентов и как устраняем аварии.

Как строятся оптоволоконные сети - 1
Монтажник укладывает волокна двух кабелей в оптической муфте.

Когда я пришел в компанию в 2016-м, уже была построена опорная сеть, или «магистраль», из 144 волокон. Она объединила наши узлы связи (дата-центр OST, дата-центр NORD) с ММТС-9 и ММТС-10 в единое кольцо. Длина опорной сети на тот момент была около 210 км. Также было построено около 21 км так называемых «последних миль» – ответвлений от опорной сети, соединяющих удаленную площадку клиента с ближайшим нашим узлом связи. Тогда в компании не было выделенных специалистов по ВОЛС, все делали подрядчики под руководством сетевого отдела.

Сейчас «магистралей» не строим, так как имеющейся емкости пока хватает. Все мои проекты – это достройка трасс от нашей опорной сети до офисов клиентов. При мне построили 70 км таких трасс. Протяженность всей сети на сегодняшний день составляет 301 км.

Как строятся оптоволоконные сети - 2
Схема прохождения оптоволоконной сети DataLine на декабрь 2018.

Как строятся оптоволоконные сети - 3
Это кабель марки ОККМ (ОК – оптический кабель, К – канализация, М – многомодульная конструкция) производства Фуджикура. Его мы используем в наших проектах.

Мы прокладываем оптические кабели в телефонной канализации, коллекторах, тоннелях и мостах. Самостоятельно строим канализацию только в тех случаях, когда рядом с маршрутом будущей трассы нет подходящей инфраструктуры. Иначе это все равно что построить себе отдельную дорогу от дома до работы – долго и дорого.

В представлении многих коллекторы и телефонная канализация примерно одно и то же, но это не так. В коллекторах размещают не только кабели связи. Там проходят разные инженерные коммуникации: теплосеть, газопровод, силовые кабели. Некоторые коллекторы настолько большие, что в них спокойно может проехать грузовой автомобиль.

Телефонная же канализация  – это просто зарытый в землю трубопровод с кабелями. Заглянуть в нее можно только через смотровые устройства – телефонные колодцы. Они бывают разные, но чаще в них не развернуться. Иногда это просто коробка глубиной 20 см. В качестве исключения видел несколько колодцев по Москве размером с трехкомнатную квартиру.

Как строятся оптоволоконные сети - 4

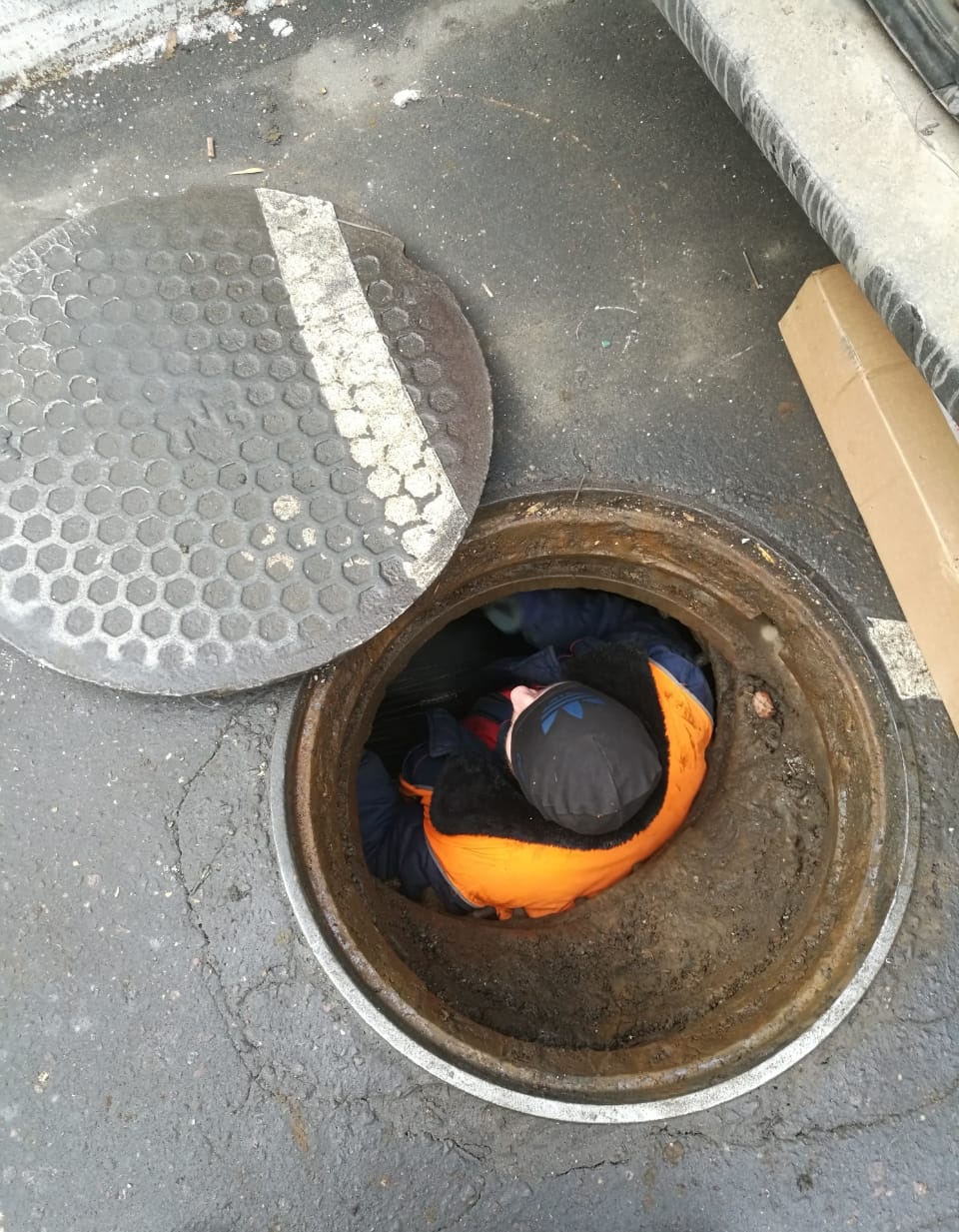

Смотровой колодец телефонной канализации.

Как строятся оптоволоконные сети - 5

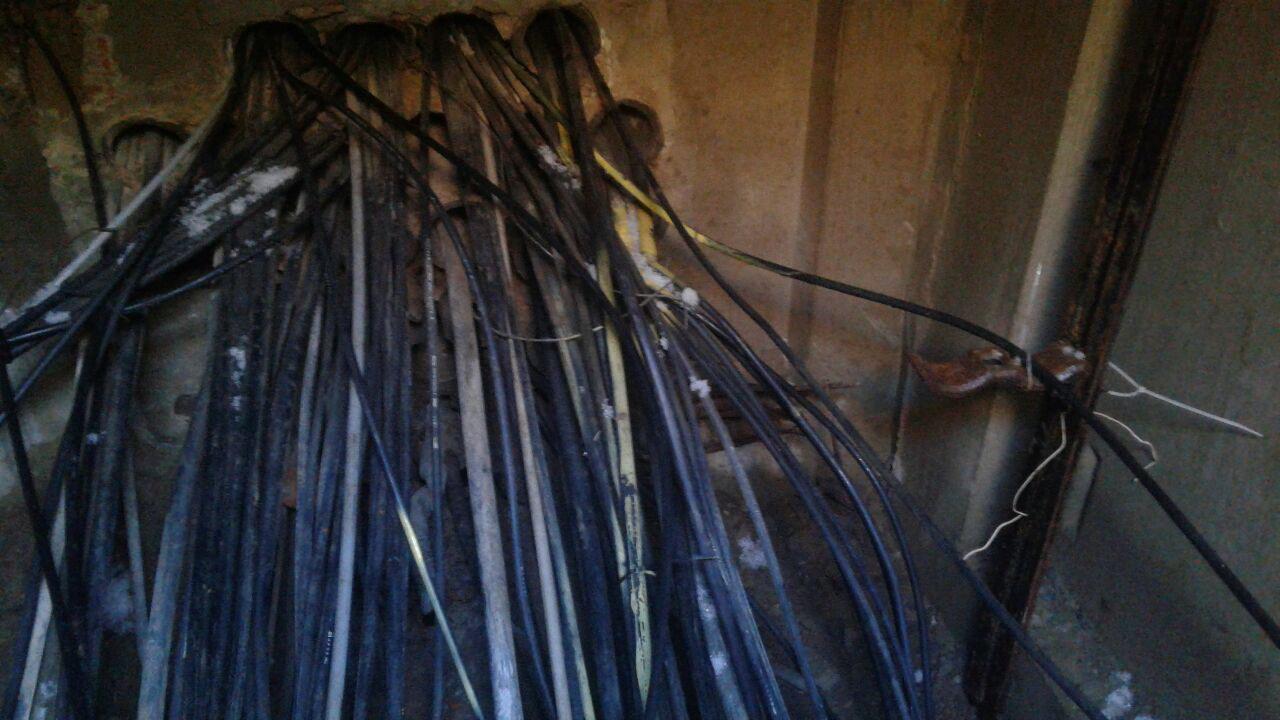

Вот такой вид открывается в смотровом колодце. Кабели просто уходят в каналы в стене.

Обычно для наших клиентов мы строим две оптоволоконные трассы, идущие независимыми маршрутами до нашего дата-центра. Это нужно для резерва, на случай повреждения или полного обрыва основного кабеля. Тут многие сразу вспомнят поучительные истории про экскаватор и будут правы. Из свежего: во время работ по программе «Моя улица» одному нашему клиенту «повезло» с экскаватором 4 раза за 3 месяца. Хорошо, что у него была резервная трасса, которая не пересекалась с основным маршрутом, и его сервис не простаивал, пока мы восстанавливали пострадавшую трассу.

Как строятся оптоволоконные сети - 6

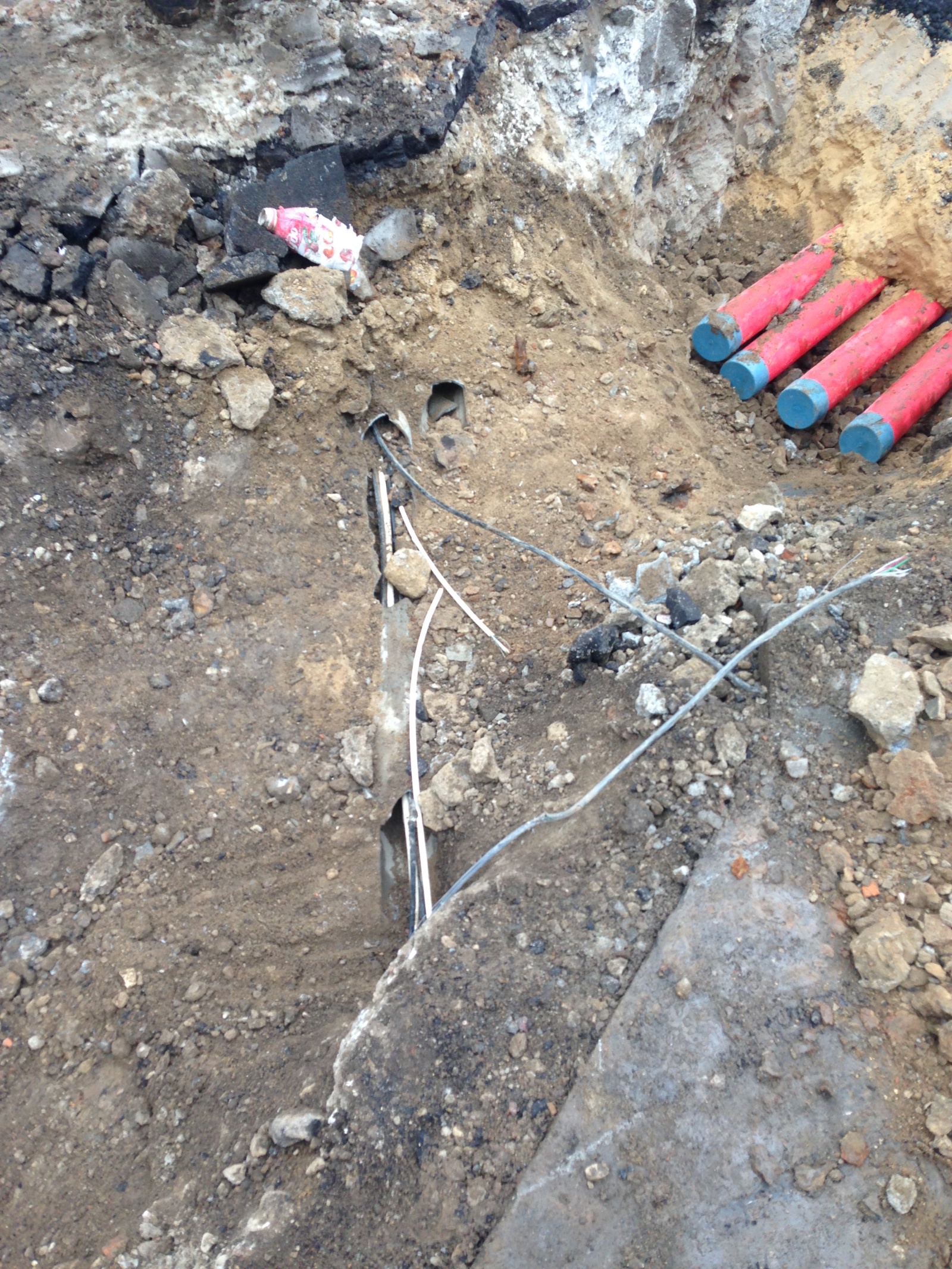

Маленькое движение ковшом – большие проблемы для провайдера. Обрыв кабелей в телефонной канализации.

Большинство клиентов понимают важность резерва и сразу просят нас проработать два разнесенных маршрута до их площадки. Или заказывают у нас трассу, которая будет резервной в дополнение к основной от другого провайдера.

Про процесс

Например, клиент хочет провести волокно из нашего дата-центра NORD к себе в офис.
На основе эскизов линейно-кабельных сооружений я определяю ориентировочный маршрут будущей трассы. Вычисляю расстояние достройки от офиса клиента до нашей сети и выбираю место для размещения соединительных муфт. Попутно собираю информацию об объекте, в котором расположен офис клиента: есть ли на пути будущей трассы линейно-кабельные сооружения, кто является их владельцем. Эта информация понадобится при согласовании рабочего проекта.

Как строятся оптоволоконные сети - 7
Маршрут оптических трасс от дата-центра NORD до офиса клиента.

Как строятся оптоволоконные сети - 8

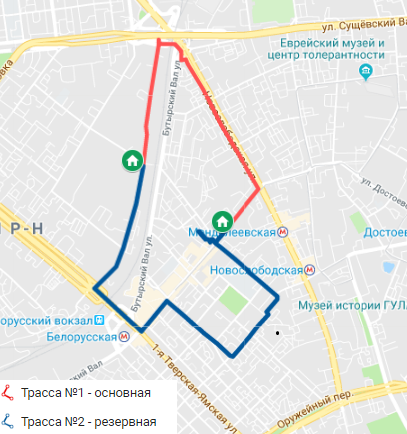

В этом проекте мы соединяли два офиса клиента.

С этими исходными данными я рассчитываю бюджет на организацию новой линии связи. В него войдут наши разовые расходы на получение технических условий от собственников линейно-кабельных сооружений (Москоллектор, МГТС) и согласование рабочего проекта с ними же, проектно-изыскательские работы на линейную часть, строительно-монтажные работы по прокладке кабеля, стоимость используемых материалов, а также наши ежемесячные платежи за аренду линейно-кабельных сооружений. По рынку проектирование и строительство «под ключ» 1 км оптоволоконной трассы емкостью до 32 волокон обойдется сейчас в среднем 200 тыс. руб.

Стандартный срок строительства – 45 календарных дней, но иногда получается быстрее. Это официальный срок с оформлением всей необходимой документации, а ее много. Мы готовим большой пакет документов для МГТС, Москоллектора, составляю для подрядчиков техническое задание. Они, исходя из наших требований, делают рабочий проект линейной части – участка трассы, который идет по городу до здания клиента. Подрядчики знают, как все устроено под землей в Москве, и имеют все необходимые сертификаты, лицензию ФСБ и допуски к работам, связанным с гостайной.

Мы самостоятельно делаем рабочий проект прокладки кабеля по зданию и согласовываем его с владельцем. В этом документе мы описываем, как будет организован ввод в здание, прокладка кабеля по зданию до места назначения (серверной или офиса) и монтаж оптического кросса.

Как строятся оптоволоконные сети - 9
Пример схемы прокладки оптического кабеля внутри здания.

Как только все проекты согласованы, начинается долгожданное строительство. В существующую сеть ВОЛС врезают новый кабель, который будет проложен до здания клиента. Ниже несколько рабочих фотографий.

Как строятся оптоволоконные сети - 10

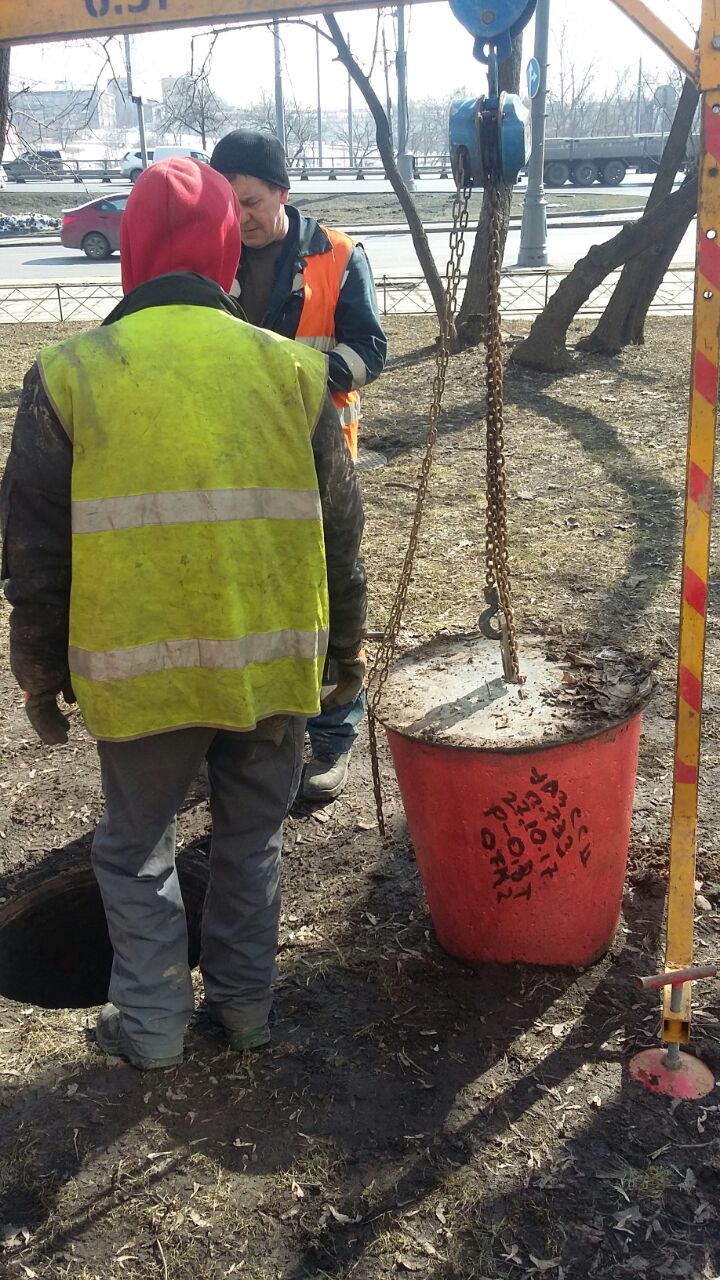

Иногда телефонные колодцы оснащены антивандальными устройствами (заглушками). Приходится тратить время на их открытие при помощи специального подъемника.

Как строятся оптоволоконные сети - 11
Монтажники протягивают новый кабель.

Как строятся оптоволоконные сети - 12

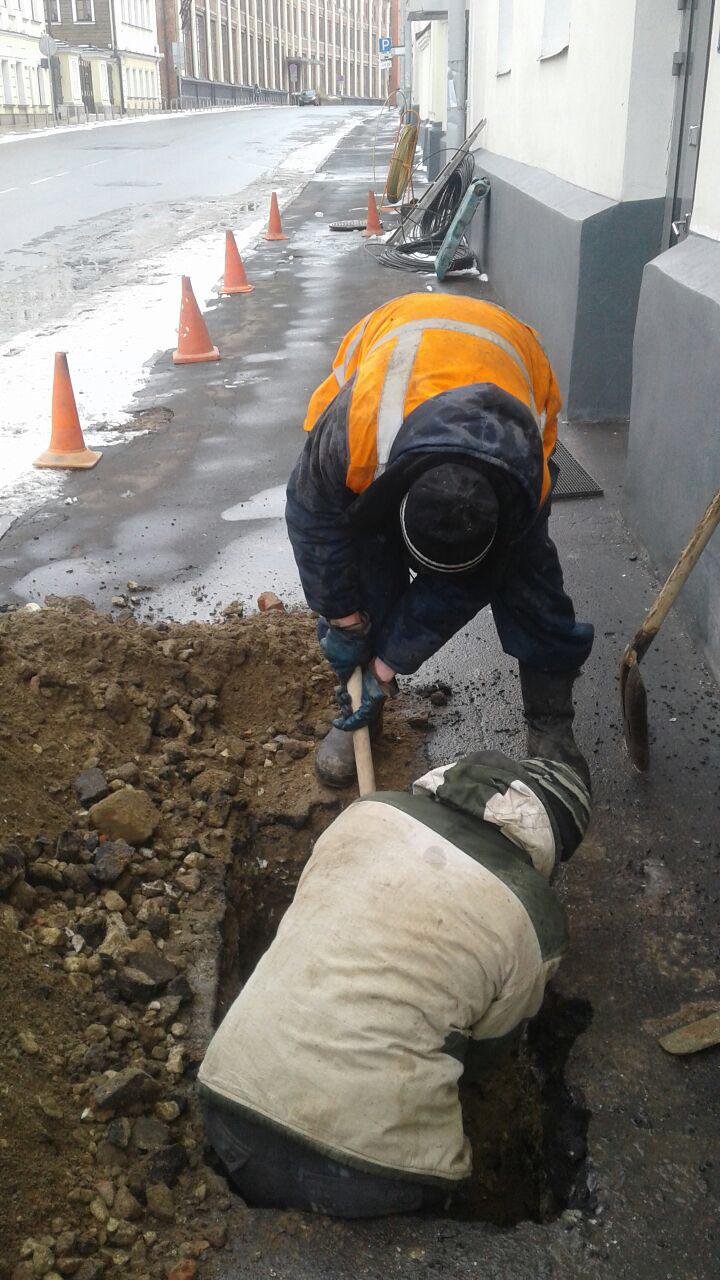

На самом подходе к зданию клиента возник непроходимый участок: был обнаружен излом в канале, и кабель не получалось протолкнуть из смотрового колодца. Потребовалось снимать дорожное покрытие и вскрывать грунт.

Как строятся оптоволоконные сети - 13

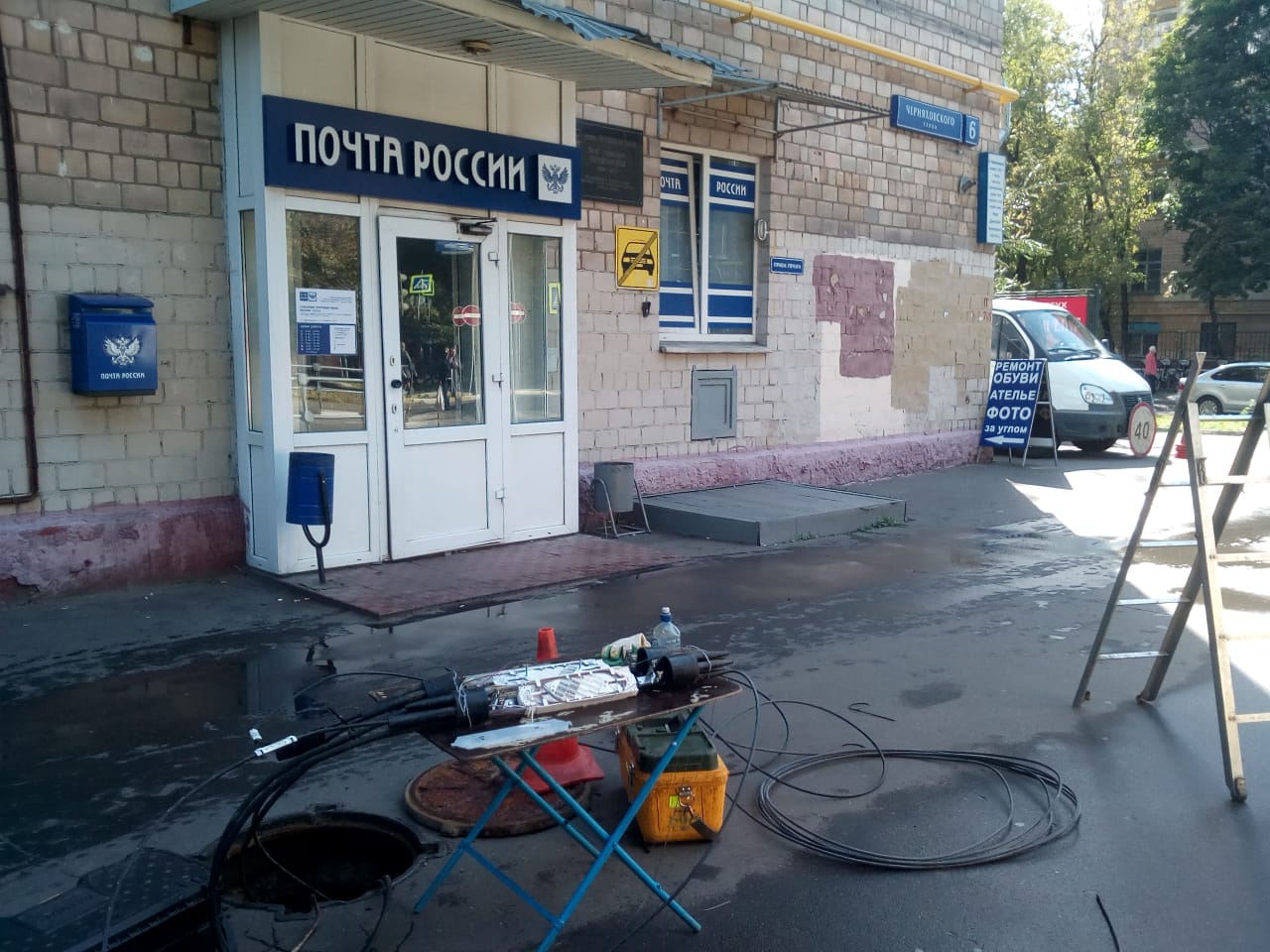

На столе – оптическая муфта. Идёт подготовка монтажа нового кабеля в магистраль.

Как строятся оптоволоконные сети - 14

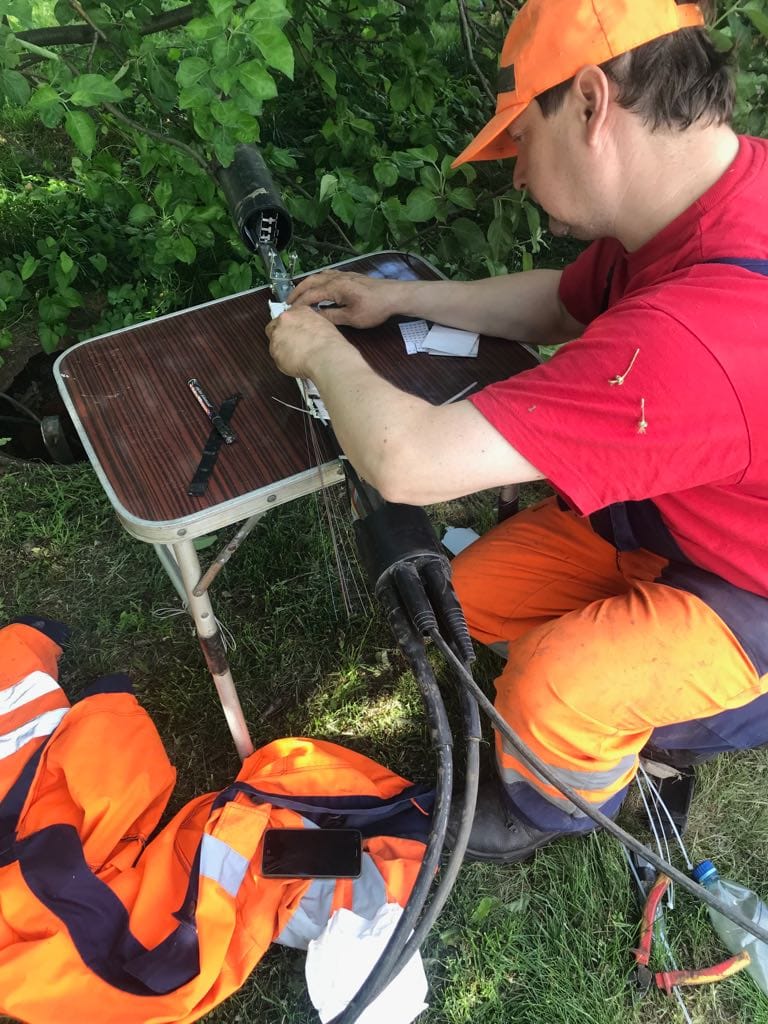

Врезка нового кабеля в магистраль.

Для монтажников-спайщиков мы готовим исполнительные схемы. По ним специалисты распознают нужные волокна в магистральных кабелях и сваривают их с волокнами нового кабеля. Затем сваренные волокна укладывают в оптическую муфту.

Как строятся оптоволоконные сети - 15

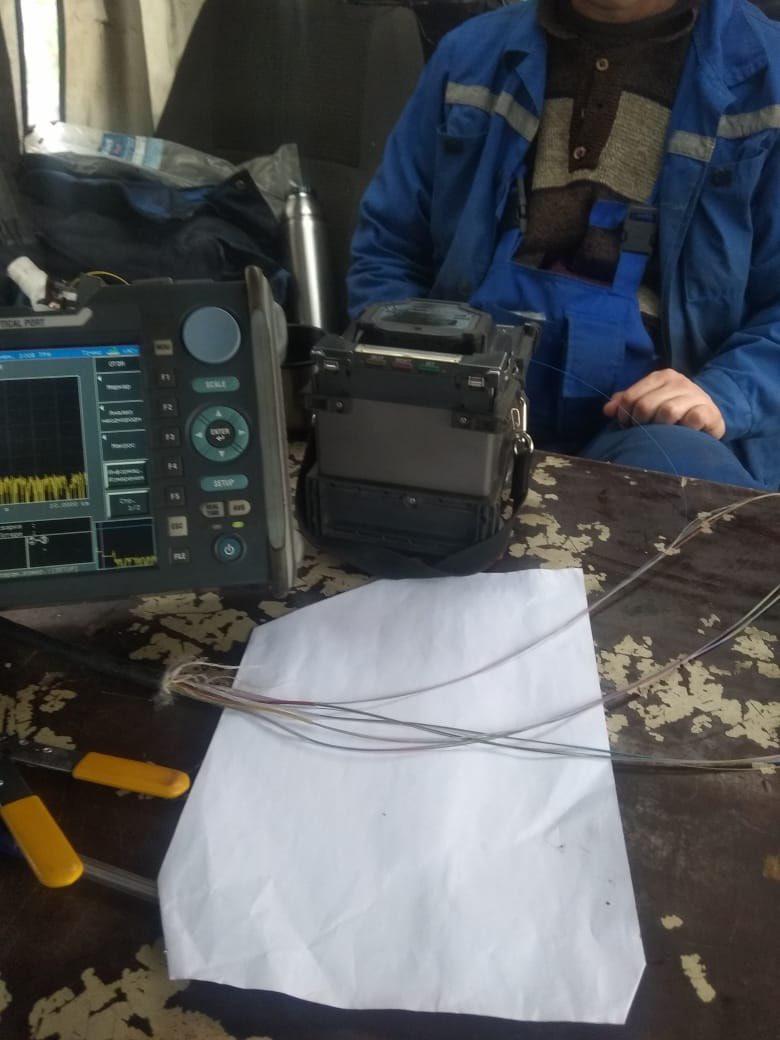

На фото разделанный кабель. Если присмотреться, то видно волокно, которое заходит в сварочный аппарат.

Как строятся оптоволоконные сети - 16
Оптическая муфта с соединенными волокнами двух кабелей.

Как строятся оптоволоконные сети - 17
Так оптический кабель приходит в здание.

Когда кабель проложили до здания, на его конце разваривают оптический кросс, который монтируют в стойку или на стену.

Как строятся оптоволоконные сети - 18
Оптический кросс в Meet-Me-Room дата-центра OST.

Дальше мы параллельно с подрядчиком тестируем новую трассу: проводим измерения кабеля методом импульсной рефлектометрии. Показания снимаются с оптического кросса с помощью рефлектометра. Значения ниже говорят о том, что все работает. Они же фиксируются в SLA с клиентом:

≤ 0,2 дБ максимальная величина потерь на неразъемных соединениях (сварке) при двунаправленном усредненном измерении.
≤ 0,5 дБ затухание оптического сигнала на длинах волн 1310 и 1550 нм в точках разъёмного соединения (транзита) оптических волокон.
≤ 40 дБ коэффициент отражения (reflectance) на 1 событие.
≥ 29 дБ значение оптических возвратных потерь (Optical Return Loss – ORL) на измеряемом участке.

Как строятся оптоволоконные сети - 19
Рефлектометр.

Если все показания в норме, то трасса принимается в обслуживание и передается в эксплуатацию. Клиенту остается только подключиться в нужный порт.

Вежливые люди, пожары в коллекторах: как проходят работы и устраняются аварии на трассах

Мы оповещаем наших клиентов обо всех плановых работах. Даже если это просто врезка нового кабеля, то клиент получит письмо с контактами дежурной смены, аккаунт-менеджеров и ситуационным планом с отмеченными участками, где будут проходить работы. С такими работами проходит все штатно, но бывают и забавные случаи. Как-то после считанных минут от начала работ в муфте, расположенной недалеко от Красной площади, к монтажникам подъехала машина с номером ЕКХ. Оттуда вышли люди в костюмах и с оружием. Проверив наличие разрешения на работы у монтажников, вежливо попросили работать аккуратно в данном месте. Так и стояли, пока работы не были закончены. Видимо, в колодце был один из тех «кремлевских» кабелей и у него сработала сигнализация.

Когда происходит авария, не всегда сразу понятно, где повреждение. Совместно с инженерами проводим контрольные измерения с помощью рефлектометра на оптическом кроссе в наших дата-центрах, чтобы определить предполагаемое место аварии. Пока аварийная бригада собирается, я успеваю сориентировать их, куда ехать, и сам выезжаю на место обрыва.

Параллельно составляем список клиентов, чьи сервисы были нарушены при аварии, а коллеги из смежных отделов уведомляют клиентов. Наш отдел переключает клиентов на резервные каналы – клиентские и наши собственные (на свободные волокна), – если у клиента нет резерва. При необходимости тянем новые кроссировки и начинаем переключение.

Последняя крупная авария произошла из-за пожара в Ново-Дорогомиловском коллекторе. Всех провайдеров допустили к работам только через 5 дней, потому что сначала восстанавливали все городские коммуникации и связь специального назначения. Всем, у кого не было резерва, пришлось ждать (еще раз к вопросу о резерве:)).  Но такие случаи скорее исключение, и обычно работоспособность сервисов восстанавливаем оперативно, для масштабных аварий – это 8 часов максимум.

Как строятся оптоволоконные сети - 20
Так выглядят обгоревшие кабели. Последствия пожара в Ново-Дорогомиловском коллекторе.

Как строятся оптоволоконные сети - 21

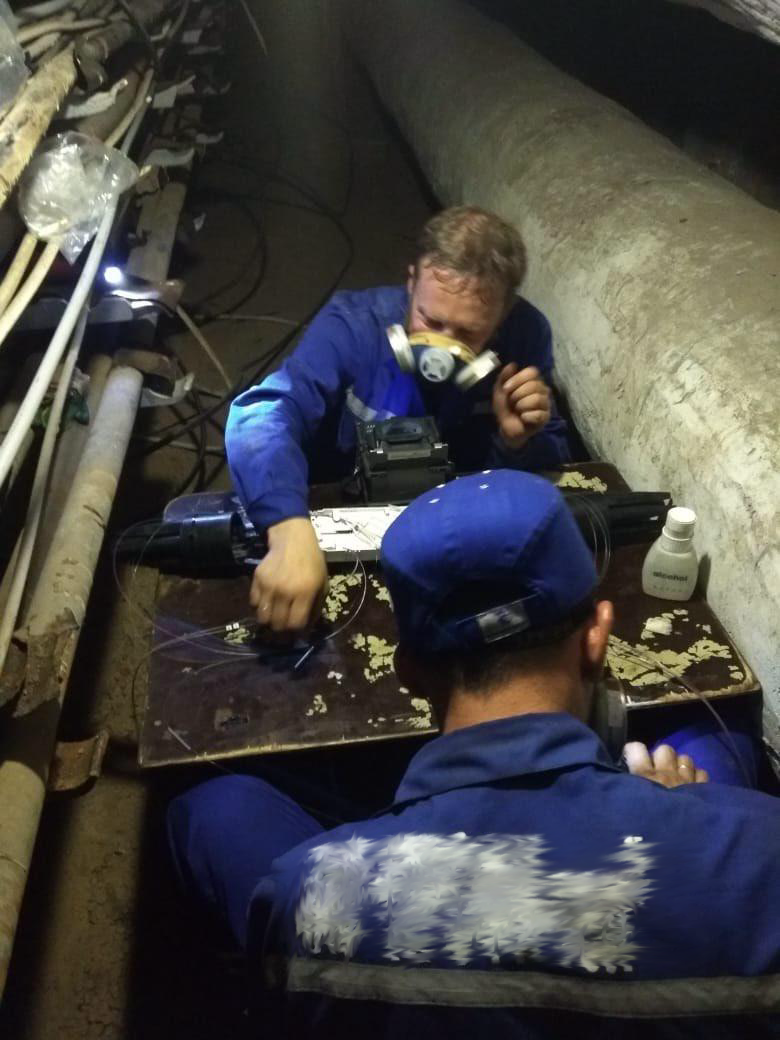

Восстановительные работы в том же коллекторе. Монтажники изготавливают кабельную вставку для поврежденного кабеля. Запах гари после пожара все еще очень сильный, поэтому работают в респираторах.
