На MWC2019 Qualcomm показала видео с интересными сценариями пользования наружной сетью 5G миллиметрового диапазона, как вне помещений офиса, так и, в отдельных случаях, в помещениях. Рассмотрим их подробнее.

На фото выше представлен кампус Qualcomm в Сан-Диего, Калифорния — видны три здания и базовые станции сетей 5G и LTE. Покрытие 5G в диапазоне 28 ГГц (диапазон миллиметровых волн) обеспечивают три малых соты 5G NR — одна установлена на крыше здания, другая на стене здания, третья — во дворе на трубостойке. Также здесь есть макросота LTE, обеспечивающая покрытие кампуса.

Сеть 5G относится к типу NSA, то есть она опирается на ядро и другие ресурсы сети LTE. Это обеспечивает повышение надежности подключения, поскольку в случаях, когда пользовательское устройство оказывается вне покрытия сети 5G в миллиметровом диапазоне частот, связь не прерывается, а переключается в режим LTE (фоллбэк) и затем возвращается в режим 5G, когда это вновь становится возможным.

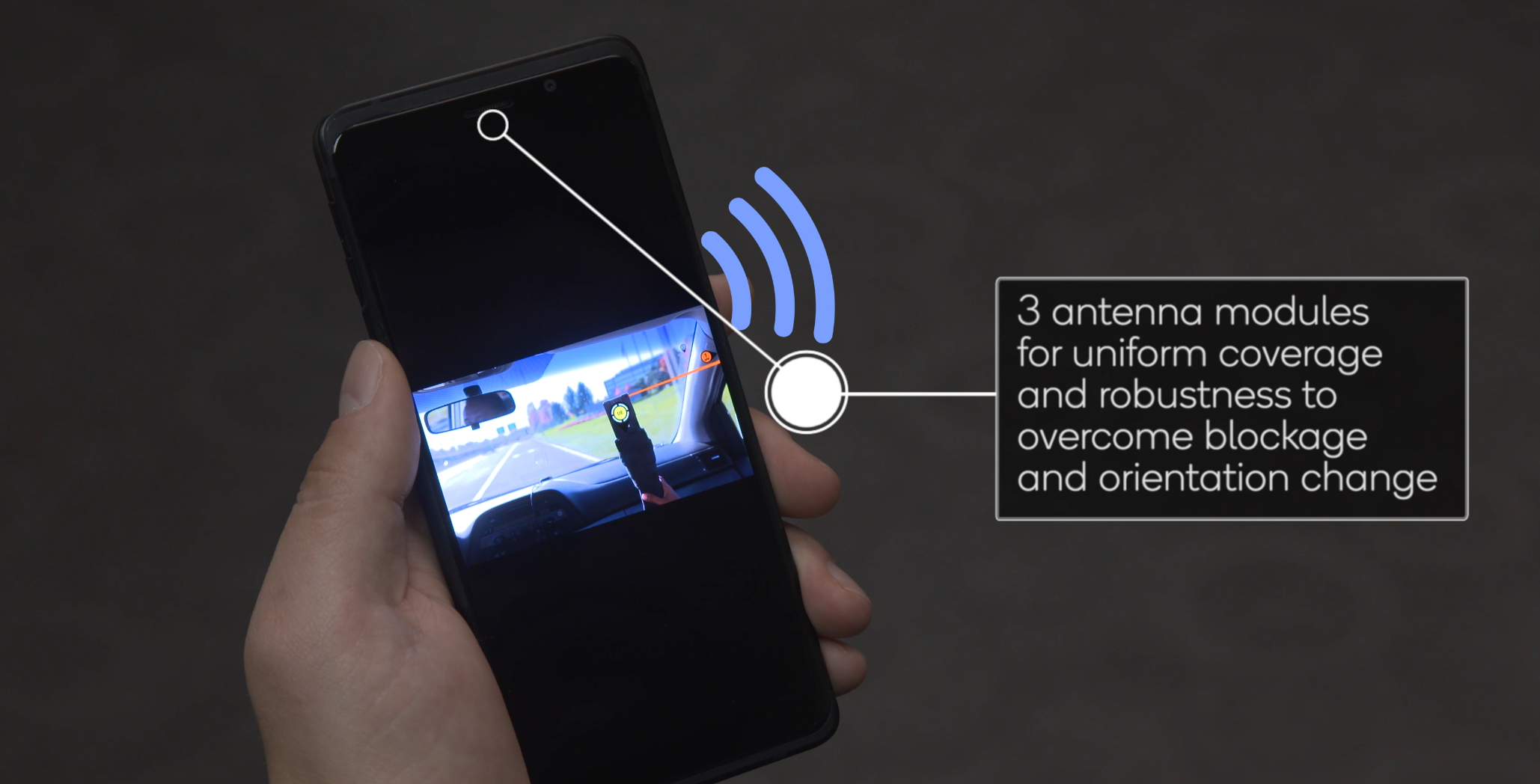

Для показов работы этой сети используется тестовое абонентское устройство на базе модема Qualcomm X50 5G, поддерживающего как частоты sub6, так и миллиметрового диапазона частот. В аппарате — 3 антенных модуля миллиметрового диапазона, два из которых установлены на левом и правом торце терминала, а третий — на верхнем торце.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 2

Такой дизайн терминала и сети обеспечивает высокую надежность подключения даже в случаях, когда луч от антенны базовой станции 5G перекрывается рукой, телом абонента или другими препятствиями. Качество подключения практически не зависит от ориентации терминала в пространстве — использование трех пространственно разнесенных антенных модулей формирует близкую к сферической диаграмму направленности антенн терминала.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 3

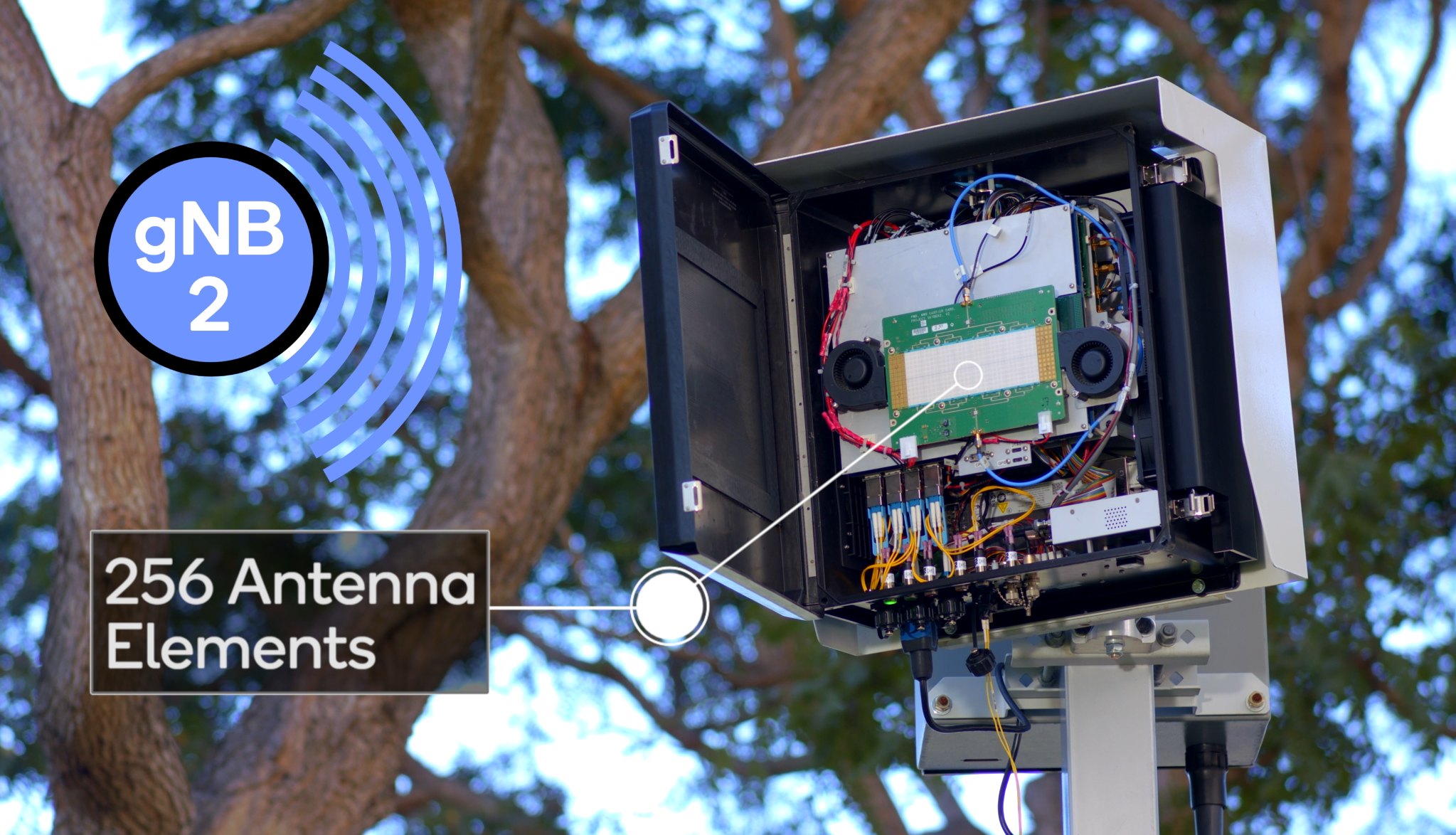

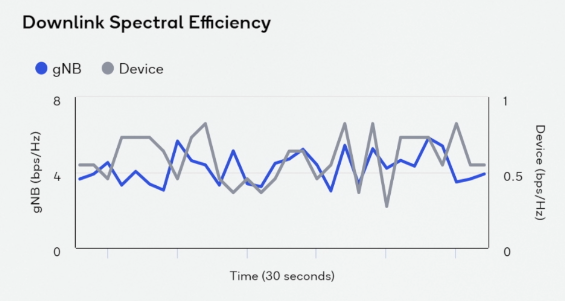

Так выглядит gNB — малая сота 5G c плоской цифровой активной антенной на 256 элементов для миллиметрового диапазона. Сеть демонстрирует высокую спектральную эффективность даунлинка как базовой станции, так и терминала — в среднем стремящуюся к 4 бит/c на 1 Гц для базовой станции и около 0.5 бит/c на 1 Гц для терминала.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 4

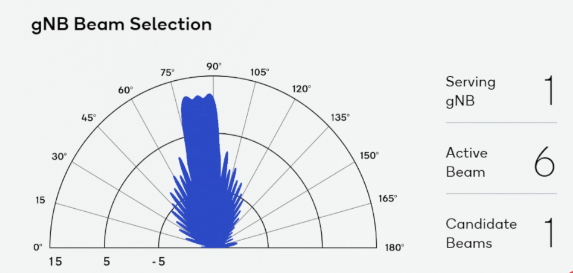

На диаграмме видно, что связь с терминалом обеспечивает активный луч с номером 6, при этом станция готова переключиться на связь с терминалом по лучу 1 в случае, если параметры луча 6 ухудшатся, например, из-за его перекрытия каким-либо препятствием. Базовая станция все время сравнивает качество связи по активному лучу и по другим лучам, выбирая лучшего кандидата из возможных.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 5

А вот так выглядит ситуация на стороне терминала.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 6

Видно, что сейчас активен антенный модуль 2, т.к. он в данный момент времени обеспечивает лучшие параметры связи. Но если что-то изменится, например, абонент переместит терминал или пальцы так, что закроет модуль 2 от луча gNB, тут же активируется тот из модулей, который сможет обеспечить работу с базовой станцией 5G в новой “конфигурации” ориентации устройства.

Вытянутые “эллипсы” — паттерны луча диаграммы направленности терминала.

Так обеспечивается мобильность, покрытие и надежность подключения.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 7

Подключенность обеспечивается, как в режиме “прямой видимости” антенн базовой станции и терминала, так и в условиях переотраженных сигналов.

Сценарий 1. Прямая видимость

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 8

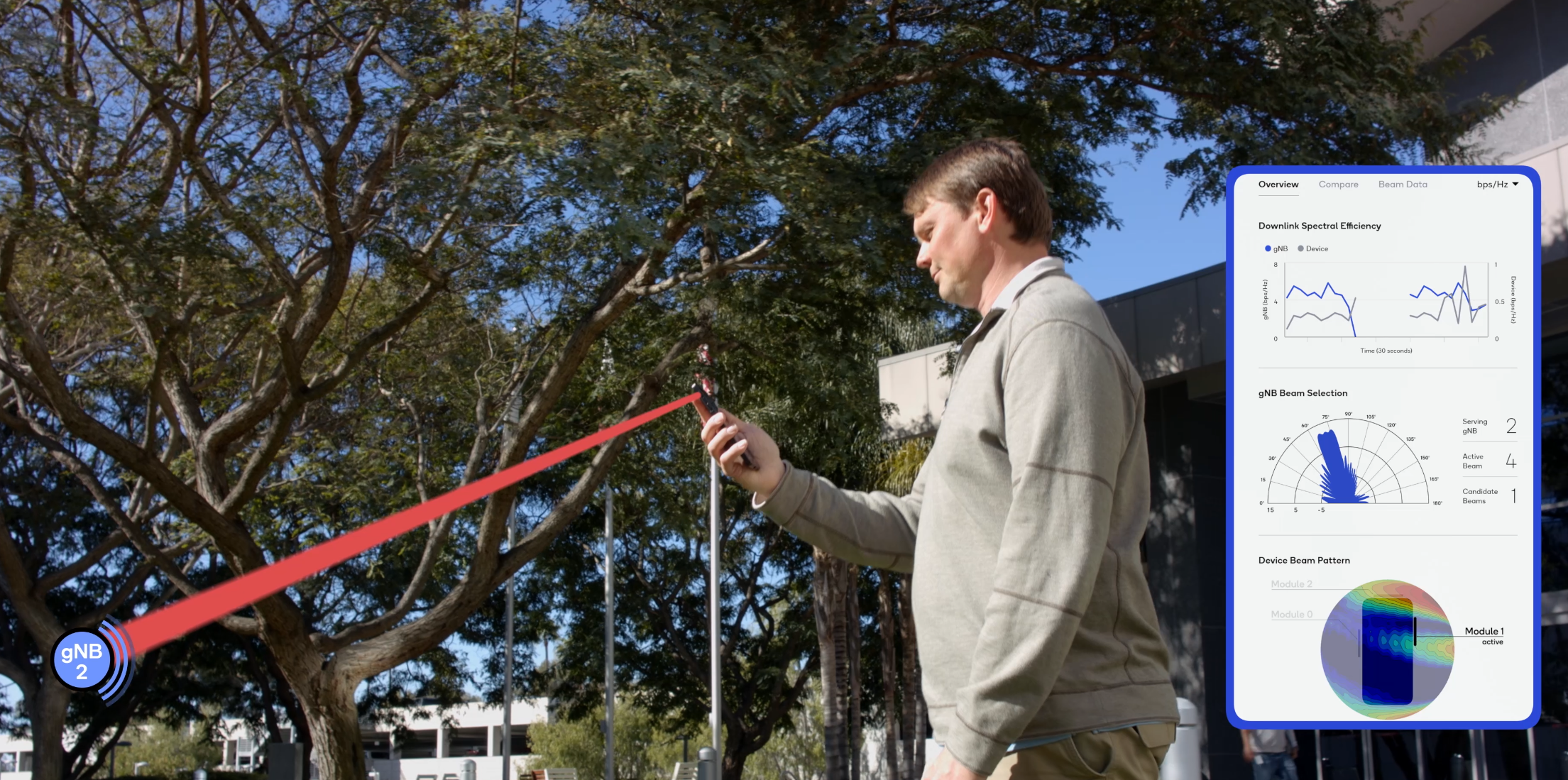

Обратите внимание, сейчас работает другой антенный модуль в устройстве.

А вот, что должно происходить при переключении на переотраженный луч.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 9

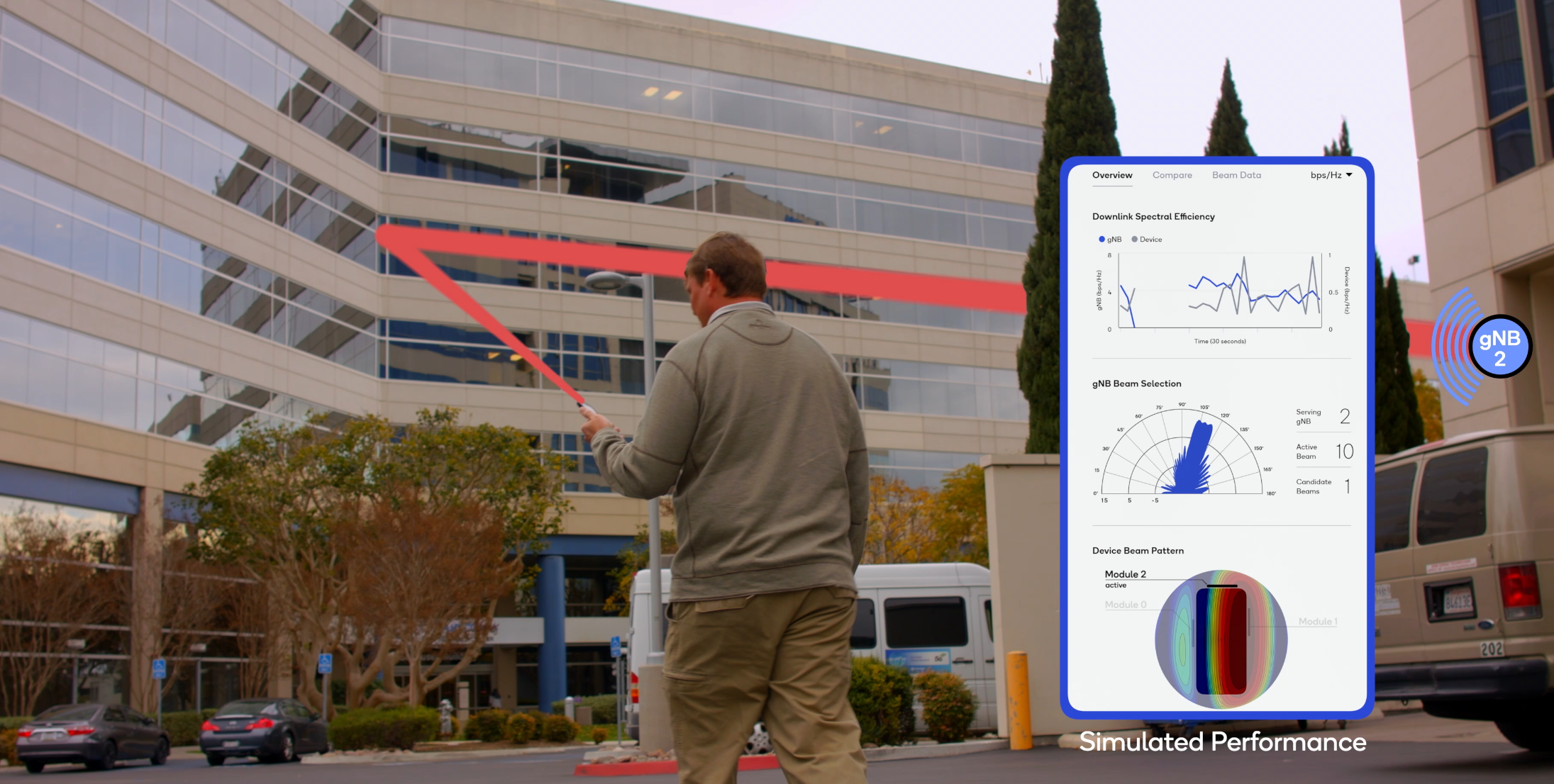

Видим другой номер активного луча, связь обеспечивает другой антенный модуль. (Данные симулированные).

Сценарий 2. Работа на переотражении

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 10

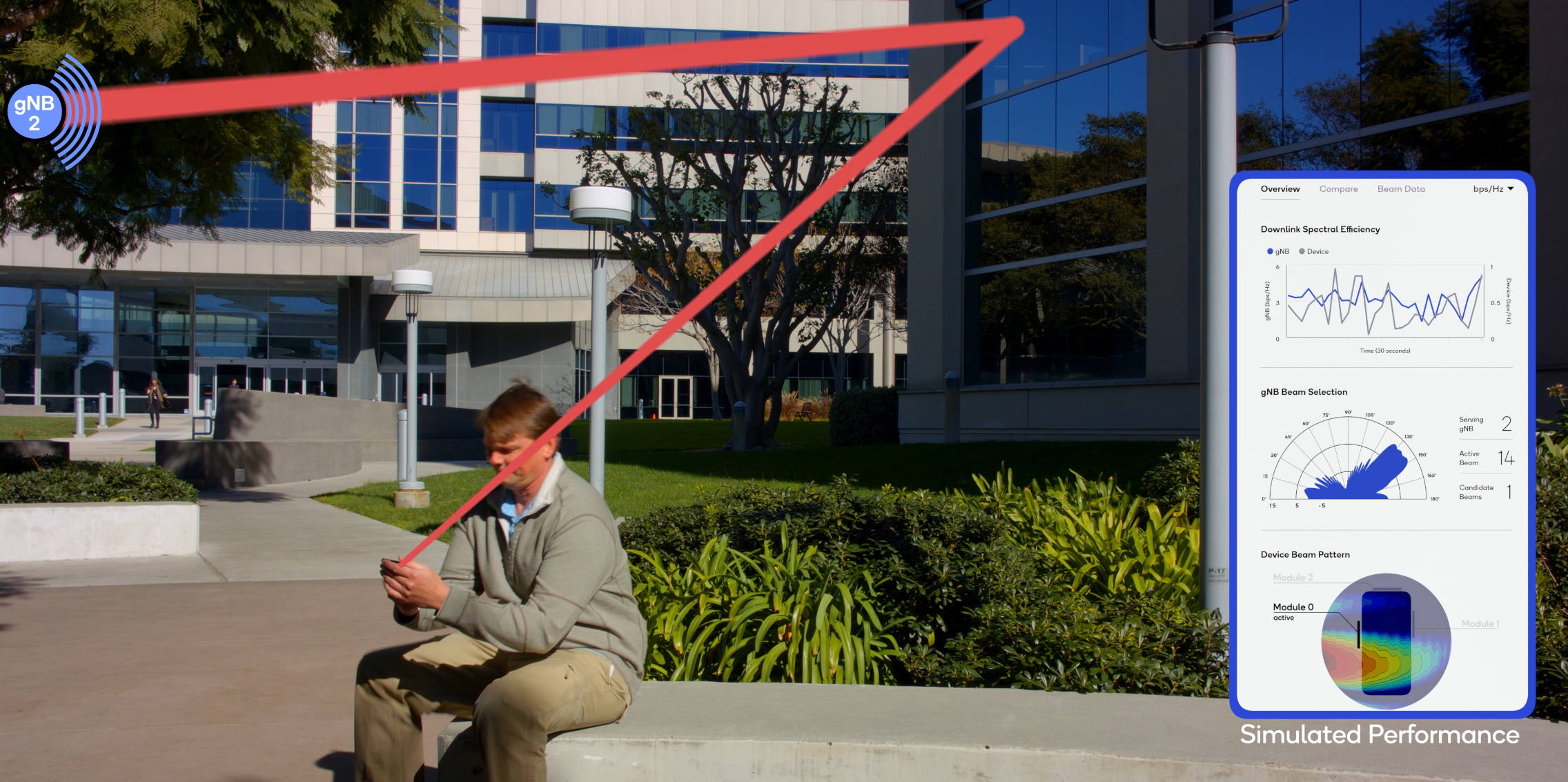

Возможность работы с переотраженными лучами существенно расширяет сформированную зону покрытия 5G в миллиметровом диапазоне.

Сеть LTE при этом обеспечивает роль надежного фундамента, всегда готовая подхватить обслуживание абонента в моменты, когда он выходит из зоны покрытия 5G или отдать абонента в сеть 5G в ситуации, когда это становится возможным.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 11

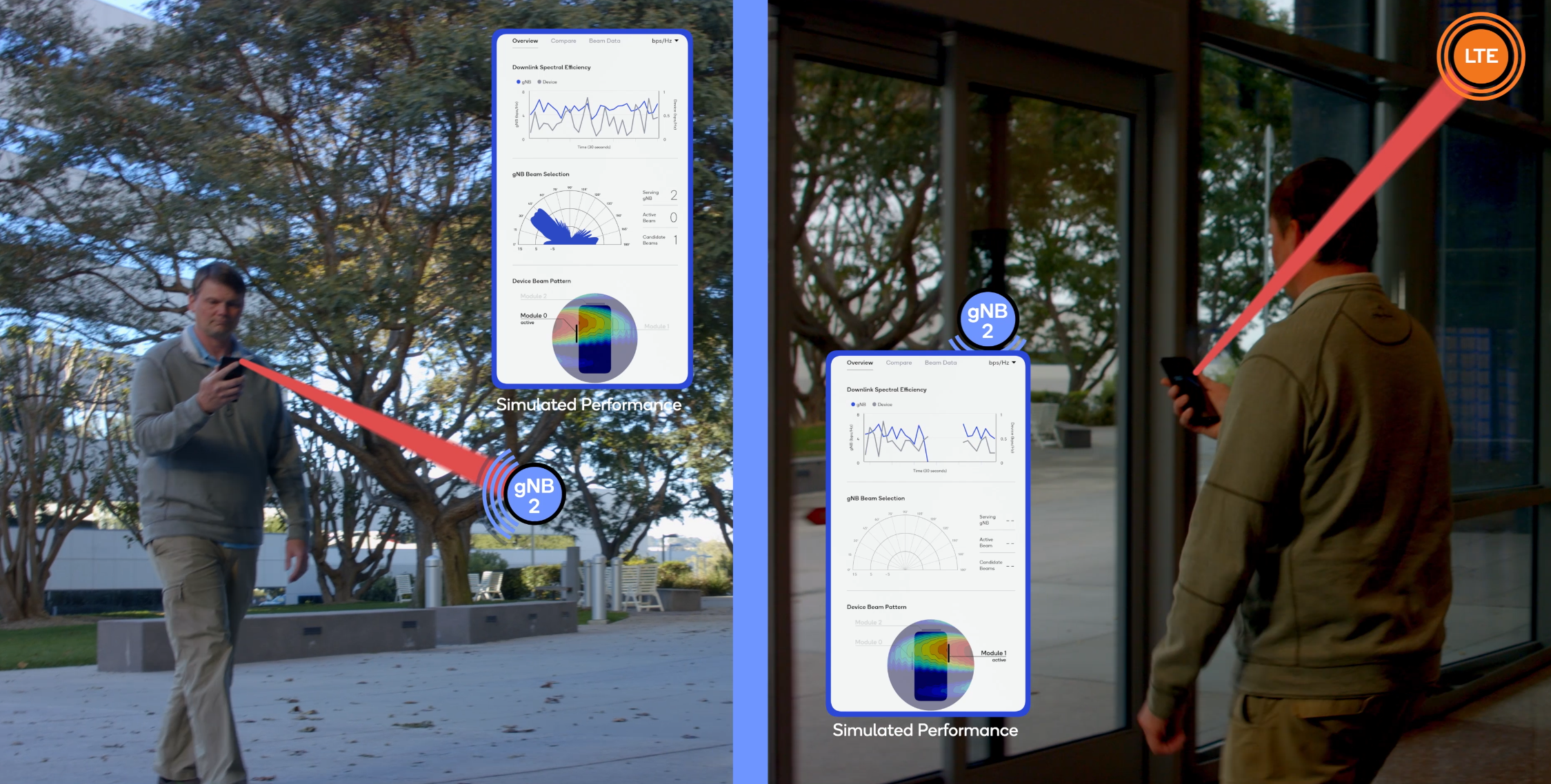

Слева абонент, входящий в здание. Его обслуживание обеспечивает gNB 5G. Справа — абонент, находящийся в здании, им пока что занимается сеть LTE.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 12

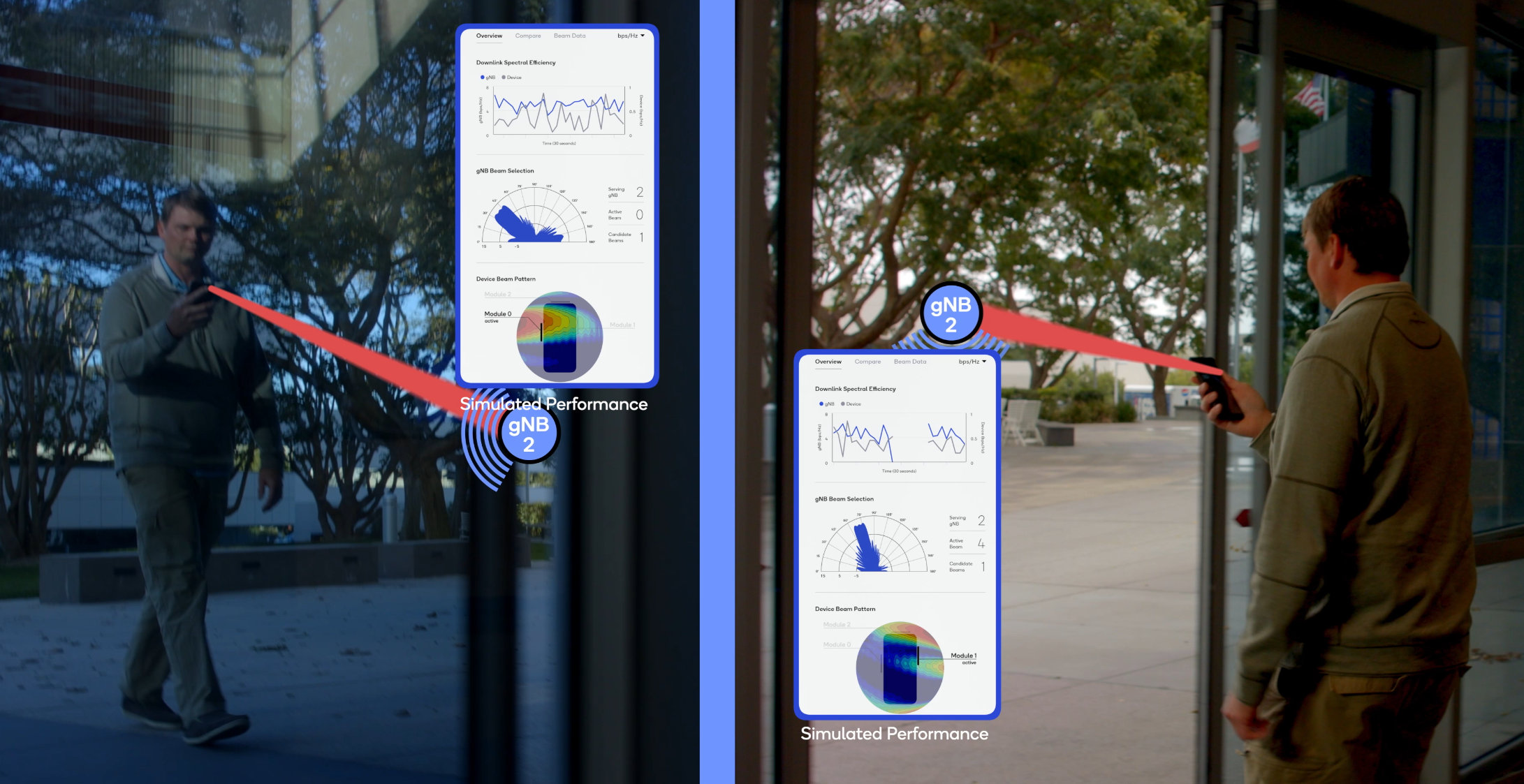

Условия изменились. Походящий к зданию человек все еще обслуживается сотой 5G, а выходящий из здания человек, после того как открылась ослаблявшая сигнал 5G входная дверь, перехвачен сетью 5G и теперь обслуживается ею.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 13

А теперь человек слева, который вошел в здание и своим корпусом перекрыл луч от базы 5G к своему терминалу, переключен на обслуживание сетью LTE, тогда как человек, который вышел из здания, теперь “ведется” лучом от базы 5G.

В отдельных случаях наружная сеть 5G миллиметрового диапазона может быть доступна и внутри помещений. Здесь также будут поддерживаться переотражения от зданий при изменении условий среды между антеннами.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 14

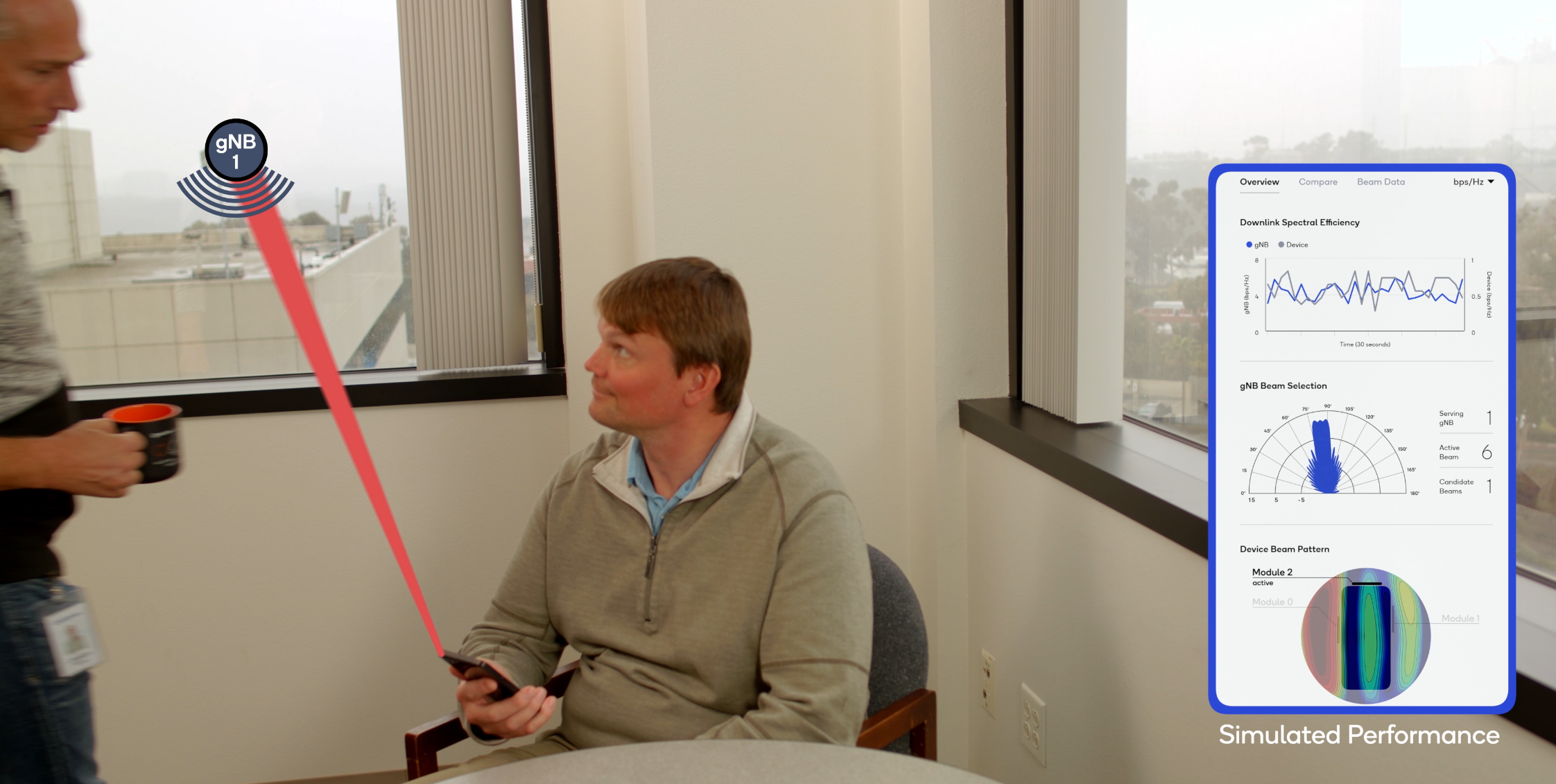

Видно, что первоначально сигнал принимался от базовой станции по “прямому лучу”.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 15

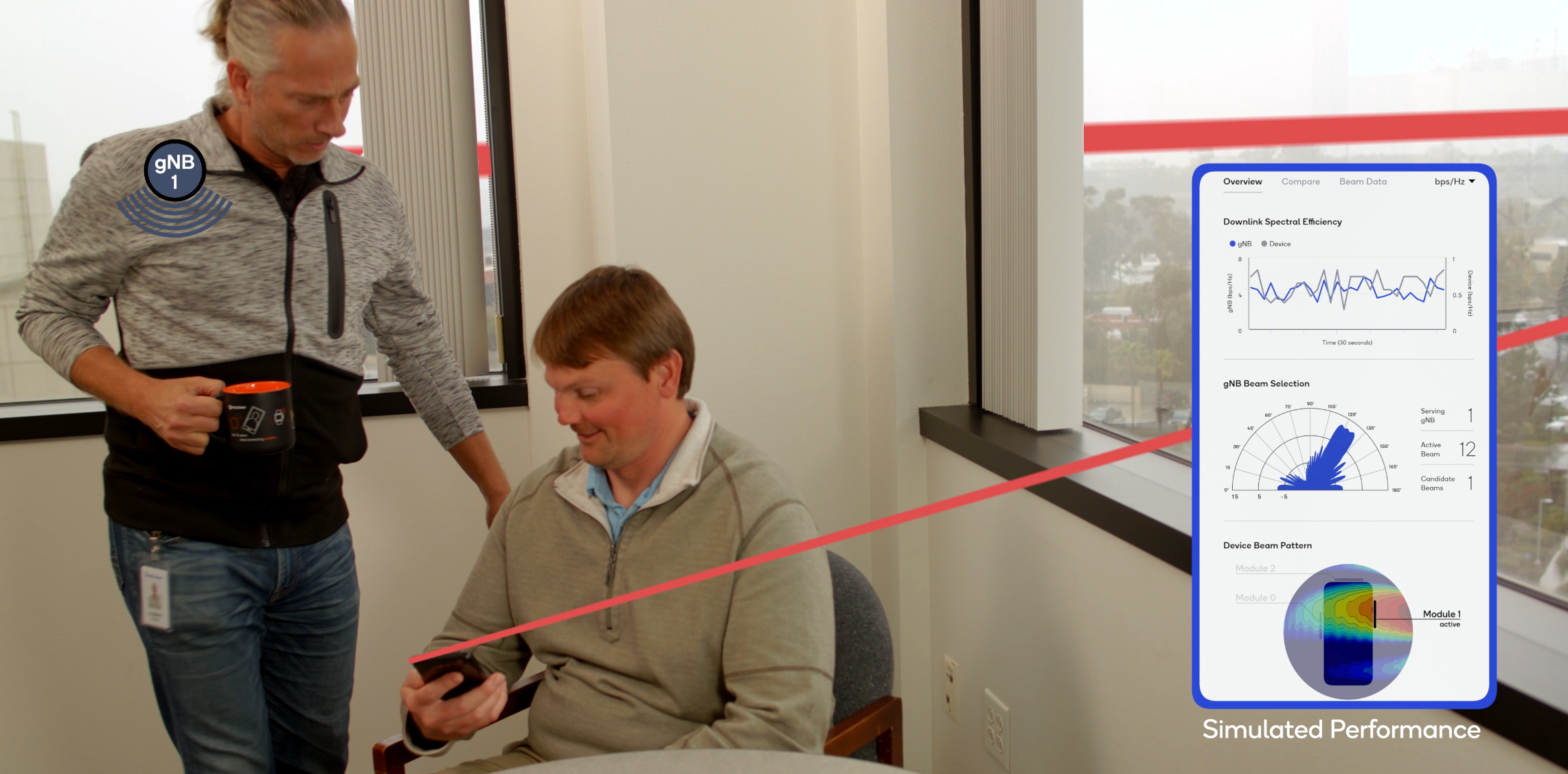

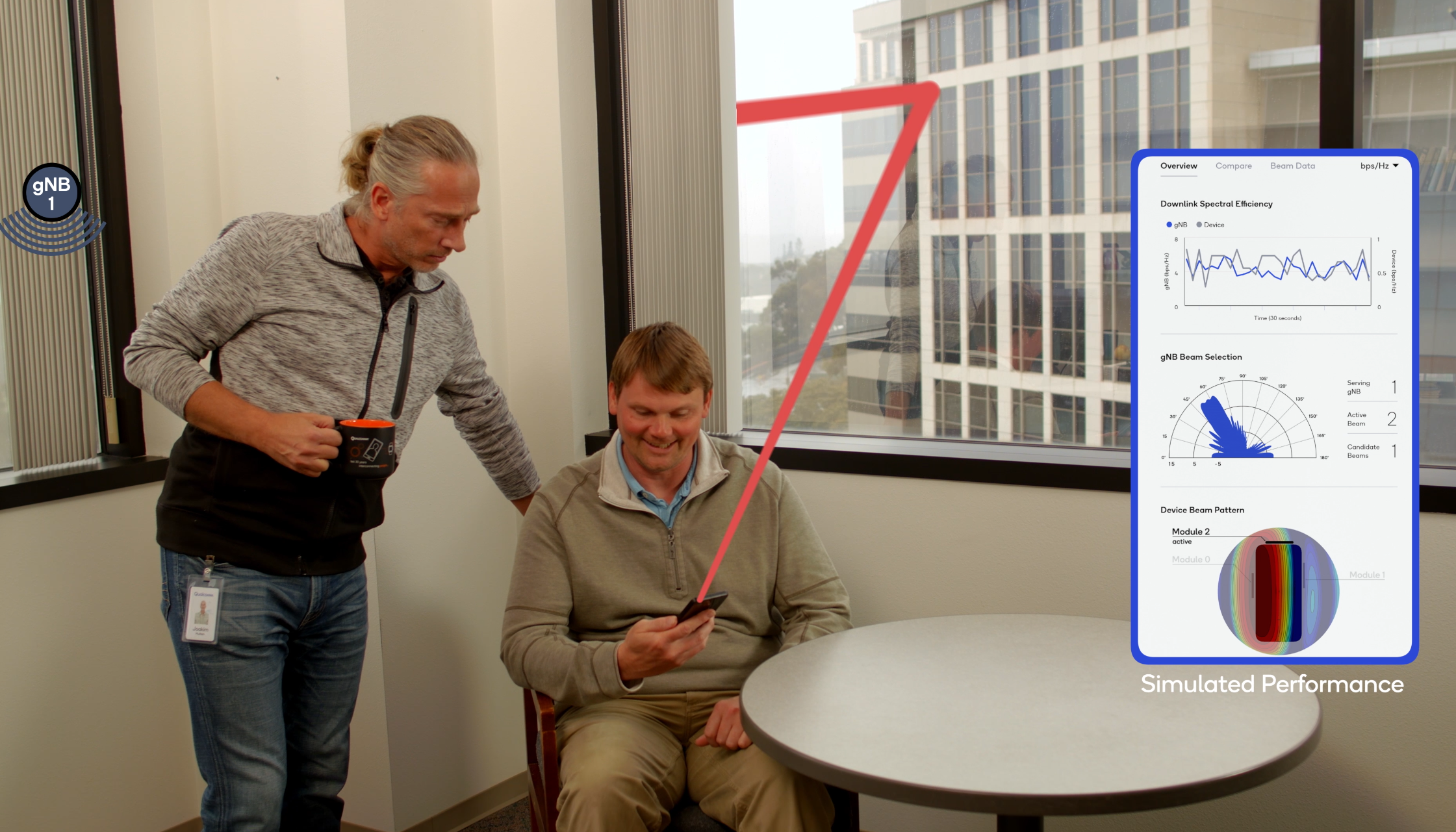

Затем, подошел собеседник и перекрыл луч, но связь 5G не прервалась за счет переключения на луч, отражающийся от поверхности соседнего офисного здания.

Разбираемся, как 5G будет работать в миллиметровом диапазоне на улице и в помещениях - 16

Так действует сеть 5G в миллиметровом диапазоне частот. Отметим, что в эксперименте не показано, что сопровождение терминала 5G может передаваться от одной базовой станции 5G к другой (мобильный хендовер). Вероятно, в данном эксперименте этот режим не проверялся.
