Всем привет! Началась эта история полтора года назад, когда я наткнулся на объявление о продаже «динозавра» на одной известной интернет-барахолке. При встрече с продавцом я узнал что его забрали с работы в качестве зарплаты в 90х. Примерно в 2000 году компьютер был заброшен на антресоль и забыт.

Не раздумывая я купил его и принёс домой.В комплект с системником я получил EGA-монитор,

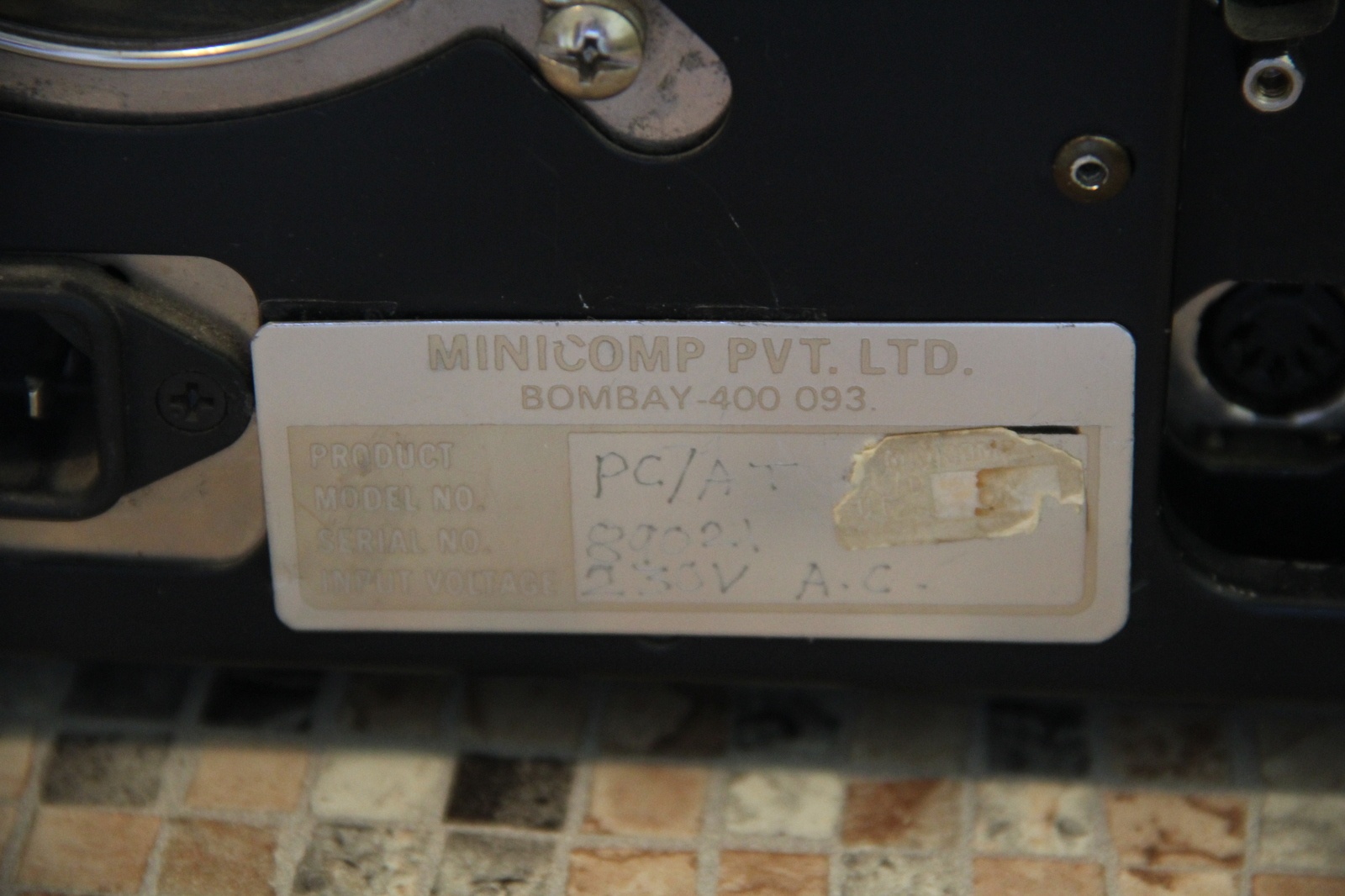

DIN5-клавиатуру и COM-мышь. Лёгкий осмотр показал что это брендированный компьютер компании «MINICOMP», собранный в Мумбаи.


К сожалению, точную дату изготовления мне найти не удалось. По косвенным данным это могут быть года от 1989 до 1992.


После чистки я смог его полностью осмотреть. Итак, конфигурация была такой:

CPU — Intel 80286 12Mhz + Math coprocessor Intel 80287
RAM — 640 base + 384 extended

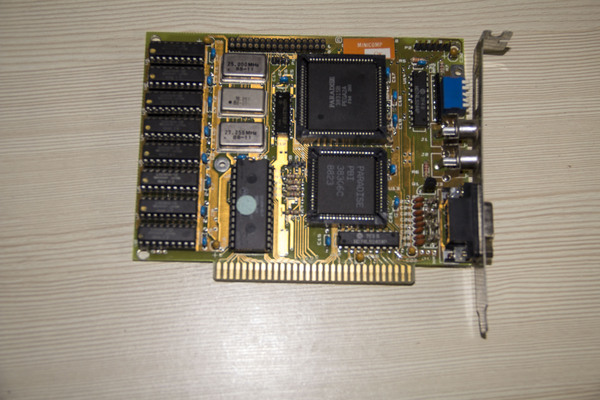

Video — Paradise 38315B

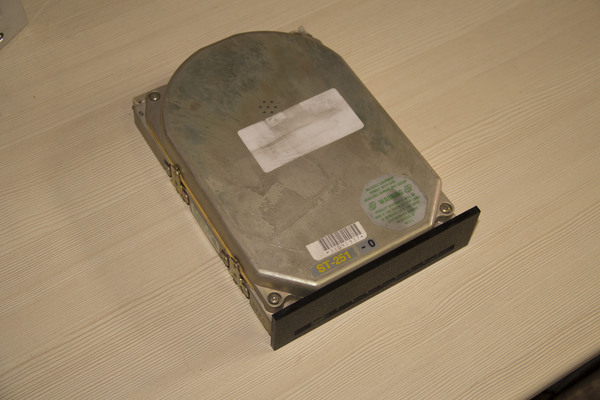

HDD — Seagate ST-251 -0

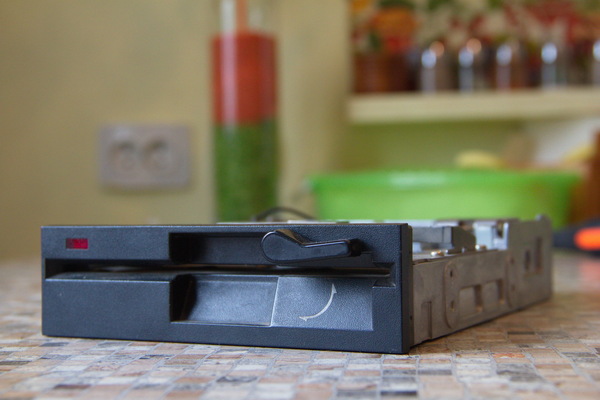

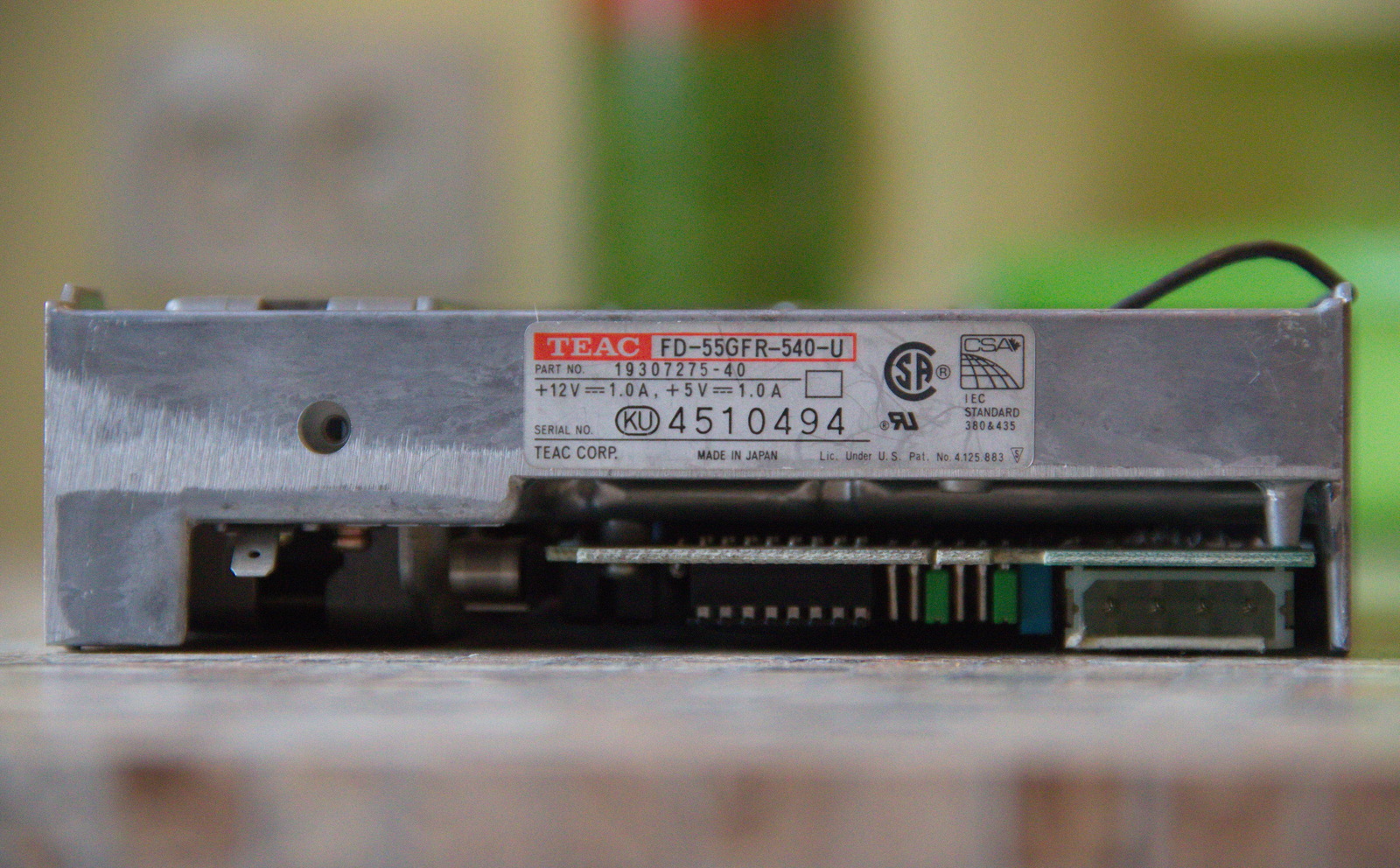

FDD — TEAC FD-55GFR 5.25"



Также были установлены контроллер MFM жёстких дисков(он же контроллер FDD) и контроллер COM/LPT-портов, собственного производства MINICOMP.

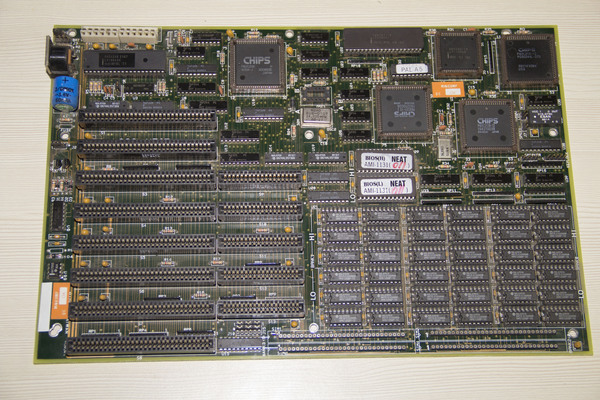

Собрано это всё было на Motherboard 286-NEAT. Она имеет 8 ISA слотов, из которых три 8 bit и пять 16 bit.


В первоначальном состоянии он включался, но батарейка BIOS`а была разряжена и сам BIOS сброшен. Приходилось вбивать параметры HDD вручную, что удобным назвать нельзя. Неожиданно, но HDD оказался живым(хоть на нём и было много сбойных блоков). Дабы копировать программы, 5,25" флоппи был заменён 3,5".

Можете посмотреть видео запуска этой сборки, для простоты назовём её V1. Только смотрте аккуратнее, CRT монитор сильно мелькает на камеру.

Но на этом модернизация не остановилась!

Корпус я помыл, на этот раз с полной разборкой/сборкой и смазал вентилятор в блоке питания, правда это не сильно помогло.

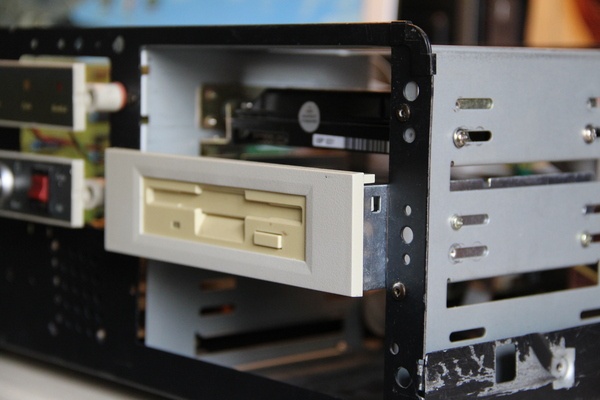

Купил переходник с 5,25" отсека на 3,5" для FDD и установил в нижний отсек.


Но это скорее косметические улучшения, дальше я стал апгрейдить «железо»

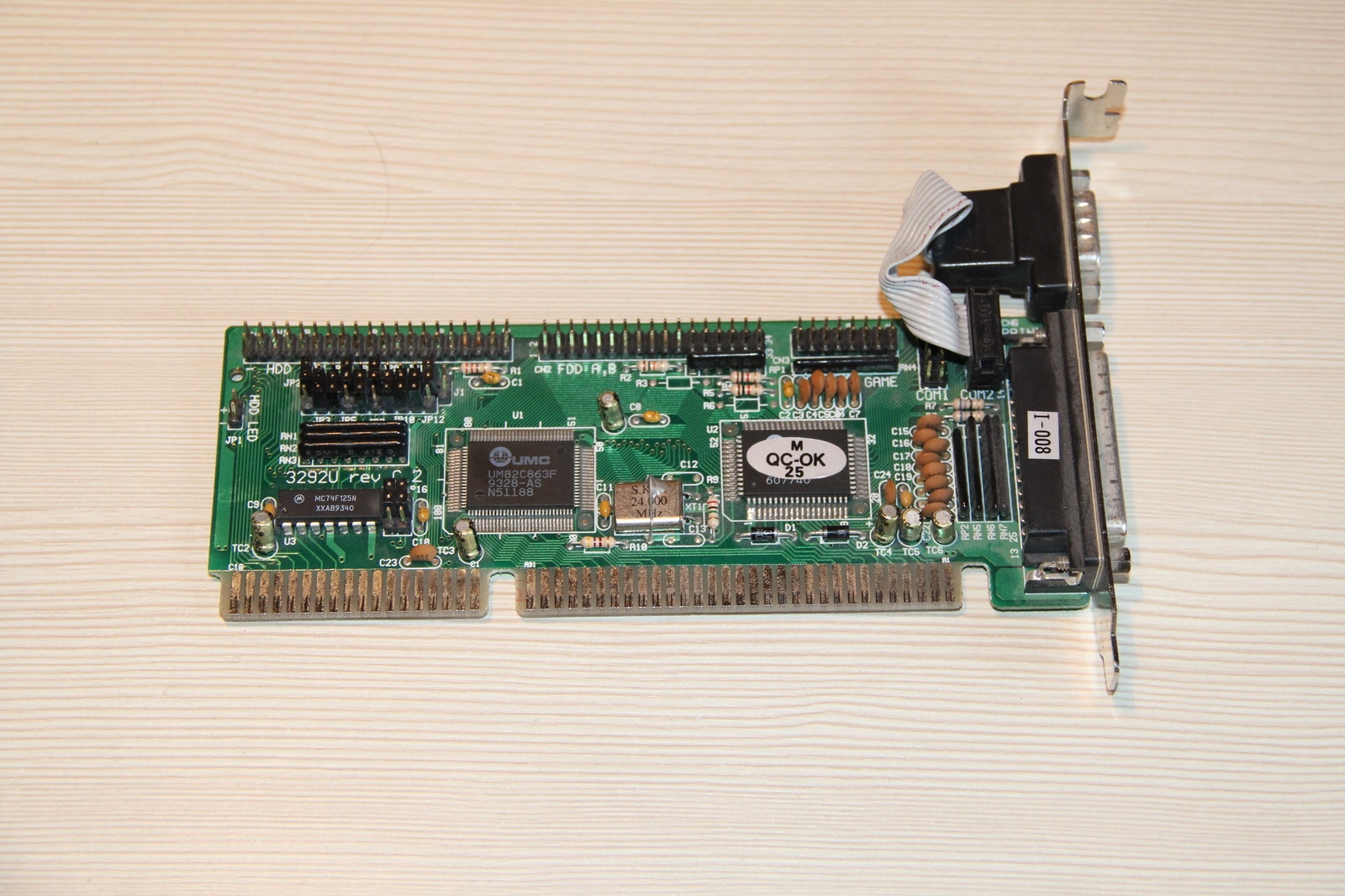

Установил мультикарту на чипе UMC um82c863f в слот ISA-16 Bit. Судя по маркировке это 1993 год, но производителя я не нашёл.

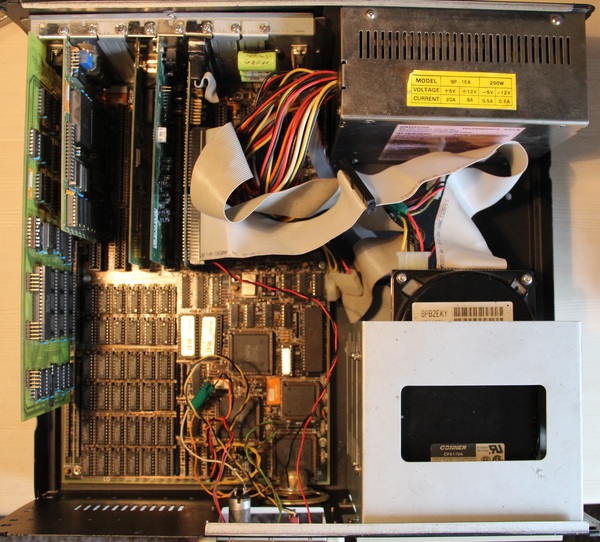

На замену медленному и сбойному MFM-диску пришёл IDE-диск «CONNER CFA170A» на 170 MB, на котором теперь крутится DOS 6,22.


С помощью переходника я установил его в верхний отсек 5.25".


Решил проблему с вышедшей из строя батарейкой биоса, заменив её на подходящий аккумулятор.(зелёный квадратик на задней стенке).


Также я поставил звуковую и сетевую платы, что совершенно не важно, ибо потом они были вынуты из-за отсутствия подходящего драйвера.

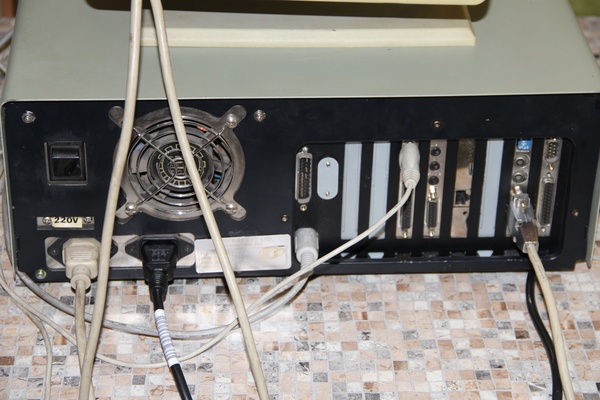

Задняя стенка на тот момент выглядела так.


Эту сборку можно назвать V2.

И вот, буквально в течении 20 дней, были сделаны такие значимые улучшения

На смену EGA пришёл SVGA-адаптер с 256k видеопамяти. (Realtek RTG3105EH)


А маленький CONNER заменён HDD SAMSUNG WNR-31601A, который пришлось форматировать в 504MB. Больше этого объёма мой 286-BIOS не понимает.

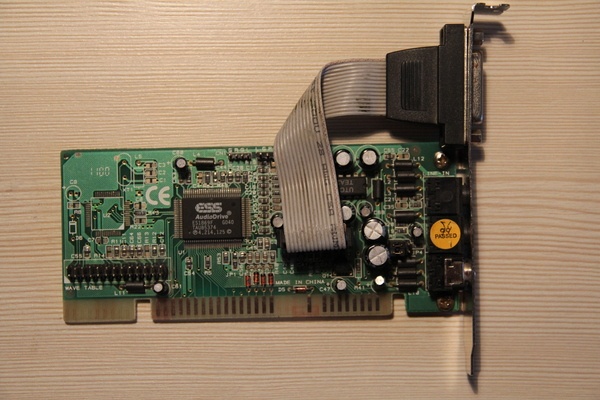

В качестве звуковой карты была выбрана Sound Blaster pro-совместимая ESS AudioDrive на чипе ES1868F.

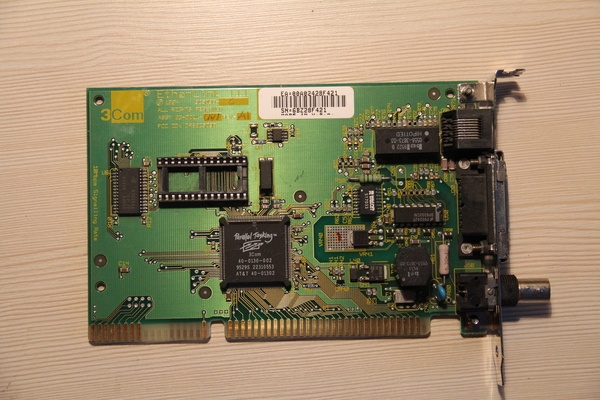

Установлена сетевая плата 3Com etherlink III 1994 года. Драйвера под дос для неё шли в пакете с MS Lanman 3,0.


Сеть есть и пинги идут, но пока использовать её вместе с SMBD-сервером не вышло.(сервер пингуется, но смонтировать себя как каталог не даёт). Раз у меня теперь была SVGA-карточка, то и монитор пришлось сменить.


Сделан этот TYSTAR в 1993 году и имеет модель TY-1415 PH, у него немного искривлено изображение, но я постараюсь вскоре это починить.

Были скопированы некоторые игры, их-то и можно посмотреть и послушать в этом видео.(извините за некоторые посторонние шумы, это было слышно из открытого окна).

Эту версию я называю V3, она сильно отличается от V2 и уж точно не похожа на V1.

Дальше я просто добавил аутентичности

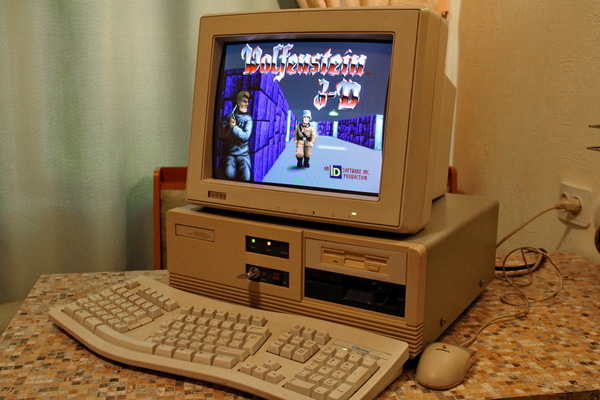

На монитор был установлен «защитный экран», как важная часть образа компьютера 90х.


Хотел было поставить WIN/286, но он требует более старой версии DOS. Так что остановился на Windows 3.1, который умеет работать в защищённом режиме 286. Плюс подредактировал Config.sys и AUTOEXEC.BAT для удобной работы.


Также сменил клавиатуру на более подходящую по времени и дизайну.


Колонки, которые вы могли видеть на фото, работают напрямую от звуковой карты, никакой внешний усилитель там не участвует. Таким образом эту компоновку можно назвать V3.5 и последней на данный момент.

На видео я снимаю LCD-монитор, т.к. CRT сильно мерцает и постоянно сбивает автофокус видеокамеры.

Спасибо за просмотр, всего доброго. Надеюсь вам понравилось.

P.S. Выражаю благодарность за помощь в настройке всему irc-чату #16-bit и Дмитрию Бачило лично.
