Доброго!

По примеру других обладателей и любителей ретротехники, я решил обозреть недавнее обретение: ноутбук Sony VAIO PCG-V505EX, aka PCG-6B1L. Модель выпущена в настолько далёком 200? году, что можно только гадать по внутренностям птиц. BIOS отдаёт 2003 год, VideoBIOS датирован 2011, что слегка озадачивает. Вероятно, ATI обновляли его вместе с драйверами. Английская Википедия пишет: PCG-V505E models January 2004. Очень похоже на правду. Я не зря уделяю внимание году рождения, об этом позже.
Сразу прошу прощения за многочисленные реминенсценции, объект этого эссе заслуживает внимания.

Начну с железа, по порядку.

Процессор.

Он, собственно и стал причиной появления этого малыша в моих руках. Накатила ностальгия после очередного вечера в чате 640 Балалаек, когда речь зашла о неудачном повороте к архитектуре NetBurst, бесславно окончившемся кипятильником Prescott. Как обычно, тёплыми словами вспоминали гонки на Туалатинах, и кто-то упомянул про него, моего сегодняшнего героя. Да, друзья, речь идёт о незаслуженно почти забытом предке архитектуры Core и славном наследнике Coppermine и Tualatin: Pentium M!

А в начале…

Первым компом меня был ThinkPad на Intel 386 (модель уже не вспомню – было в конце 90-х) а после нескольколетнего бескомповья появился уже стационар с нищебродским Duron 700 и я надолго ушёл в лагерь красных. А заодно и засел на Overclockers и Rom.by. Так что ко времени массового обновления компьютеров (середина 00-х) в небедных конторах, я был крутым (хе-хе) железячником. Спасти от бесславной утилизации удавалось многое: Pentium (ещё без единички), II и III, даже Northwood’ы, некоторое количество мам (включая двухпроцессорную под s370 и Белого призрака от ABIT). После одного пожара достался даже совсем свежий Athlon II 240 прямо с закопченной мамой. До сих пор в работоспособном состоянии. Кстати, именно этот процессор убедил меня в правильности пути AMD. Но вот про Pentium M только читал, у знакомых оверклокеров не было такой диковинки, хотя отзывались весьма похвально (сетуя, что не в ту сторону направили телегу в Intel).

и ещё одно, тоже лирическое, отступление.

Я загорелся этим процом! Примерно год у меня уже жил очень тихий ретрокомп под ретроигры: просторный InWin из 2000-х, ASUS P4GE с Pentium 4, гигом оперативки и ATI Radeon 9200 (ничего не напоминает?). Ага, под Win98. Знаете, как там всё летает! Конечно, из имеющегося под руками можно было собрать штук 5 систем различной аутентичности, экзотичности и топовости. Не считая двух укомплектованных Slim-top’ов от HP с Pentium-IV Mobile. Но лишний корпус под ногами это ещё мелочи! Передо мной висит 27” широкоформатный монитор, картинка получается либо растянута, либо в окне. Совсем не то ведь! Ставить рядом на столе «квадратный» пробовал, чуть не уронил с отвычки и убрал.

А спустя несколько дней мне предложили самовывозом этот ноутбук, с БП но без HDD.
Вот так у меня в руках и оказался красавец с 12-дюймовым, расово-верным дисплеем 4:3.

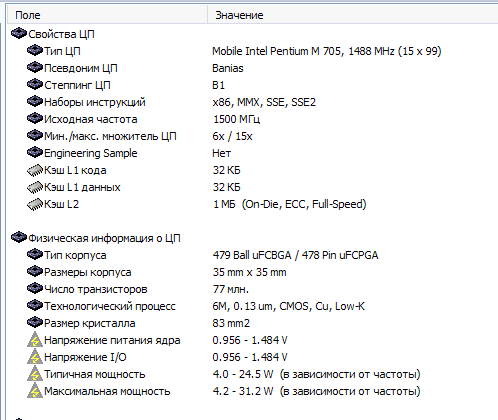

В теперь уже моём ноутбуке стоит младший, 705 с частотой 1500 MHz.

Скрин из AIDA64, их будет много.
… и одно ядро для всех. Посвящается всем выжившим - 1

Старший в серии, пригодный для установки (да, здесь сокет, никаких BGA!) быстрее всего на 300 MHz. И поди ещё найди его! Есть и существенно более шустрые, но на 533 шине, неподдерживаемой чипсетом. Поэтому проц оставляем как есть. Что он умеет? Самостоятельно, без участия ОС, менять множитель х6-х15 и CPUvid. Продвинутое управление режимами простоя вплоть до Deeper Sleep, с потреблением всего 1, 4 ватта. Это отлично сказывается на расходе аккума. Более ранних процессоров с такими навыками у меня не было. Производительности же достаточно, как писали в инструкции про мотор в Роллс-Ройс. Конечно, всё зависит от круга решаемых задач, но его изначально позиционировали как ноутбук для бизнеса, а не игр.

Память.

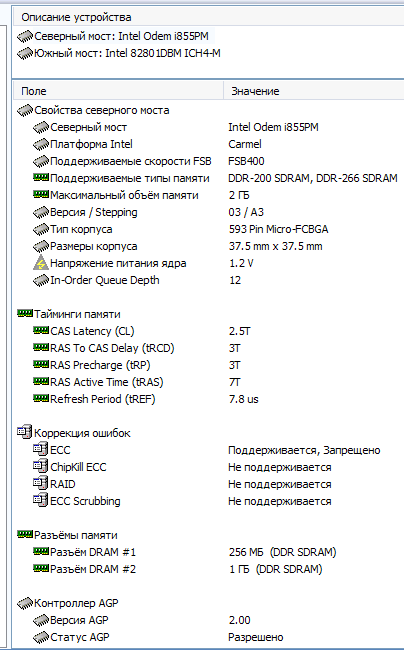

Возможности контроллера памяти

… и одно ядро для всех. Посвящается всем выжившим - 2

Чипсет поддерживает стандартную SDRAM SO-DIMM DDR400, два слота максимум по 1 GB. С учётом одноканальности контроллера памяти (он ещё в чипсете, помните такое?), смысла набивать под завязку нет. Изначально было 2 планки DDR333 по 256 метров, но практически сразу подвернулась гиговая и стало 1,25 GB в абсолютных единицах. Можно разве что родную оставшуюся планку сменить на DDR400, чтобы они заработали на максимуме. На этом пока остановлюсь, не в память упирается система.

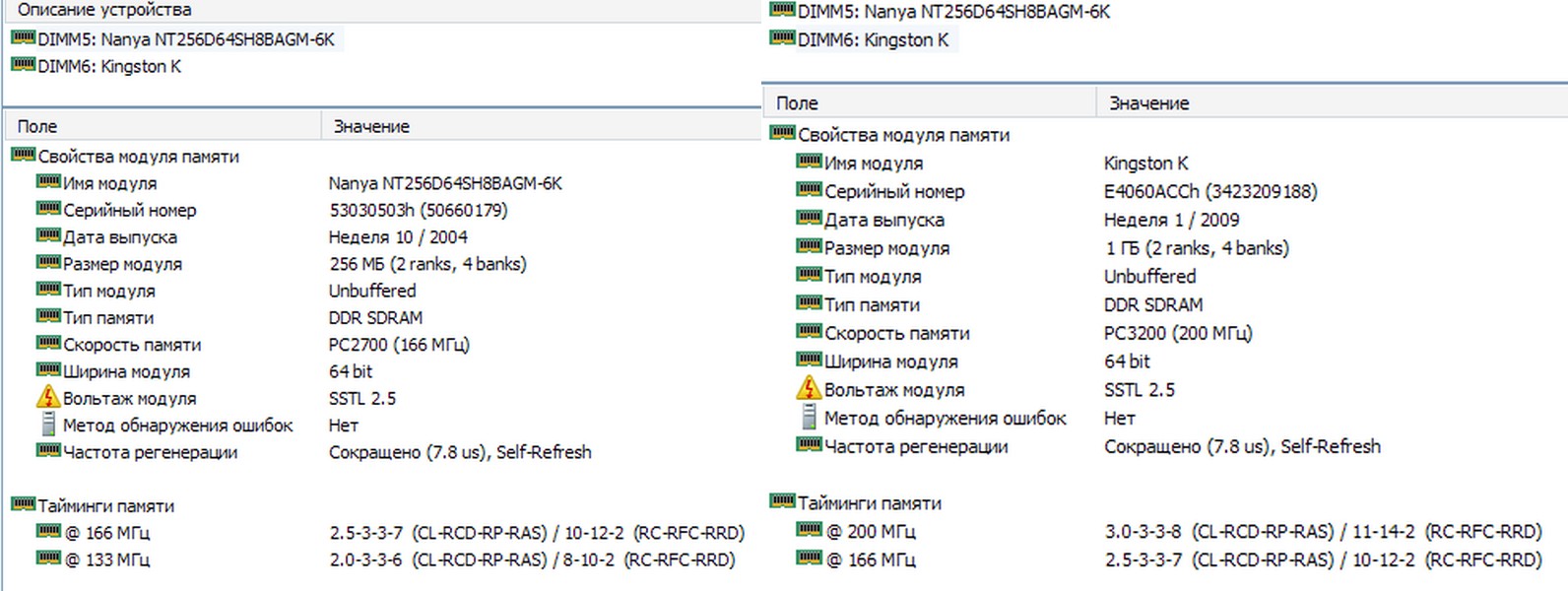

Установленные планки.

… и одно ядро для всех. Посвящается всем выжившим - 3

Чипсет.

Ожидаемо, связка от Intel: 855PM + ICH4-M. Без приключений, самый обычный для тех времён. Единственное, что удивило так это разногласия при установке интегрированной звуковушки: AIDA64 утверждает, что это

Yamaha,

… и одно ядро для всех. Посвящается всем выжившим - 4

а SnappyDriver предлагает обновить как Realtek.

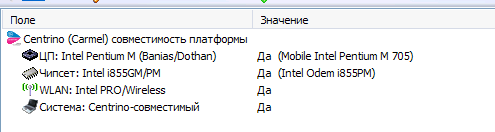

В AIDA64 на вкладке «Портативный ПК» можно отметить, что система полностью соответствует первой ревизии

Centrino.

… и одно ядро для всех. Посвящается всем выжившим - 5

К слову, первый мой 12” любимчик, ThinkPad x200 это первая версия Centrino-2. Хорошая компания.

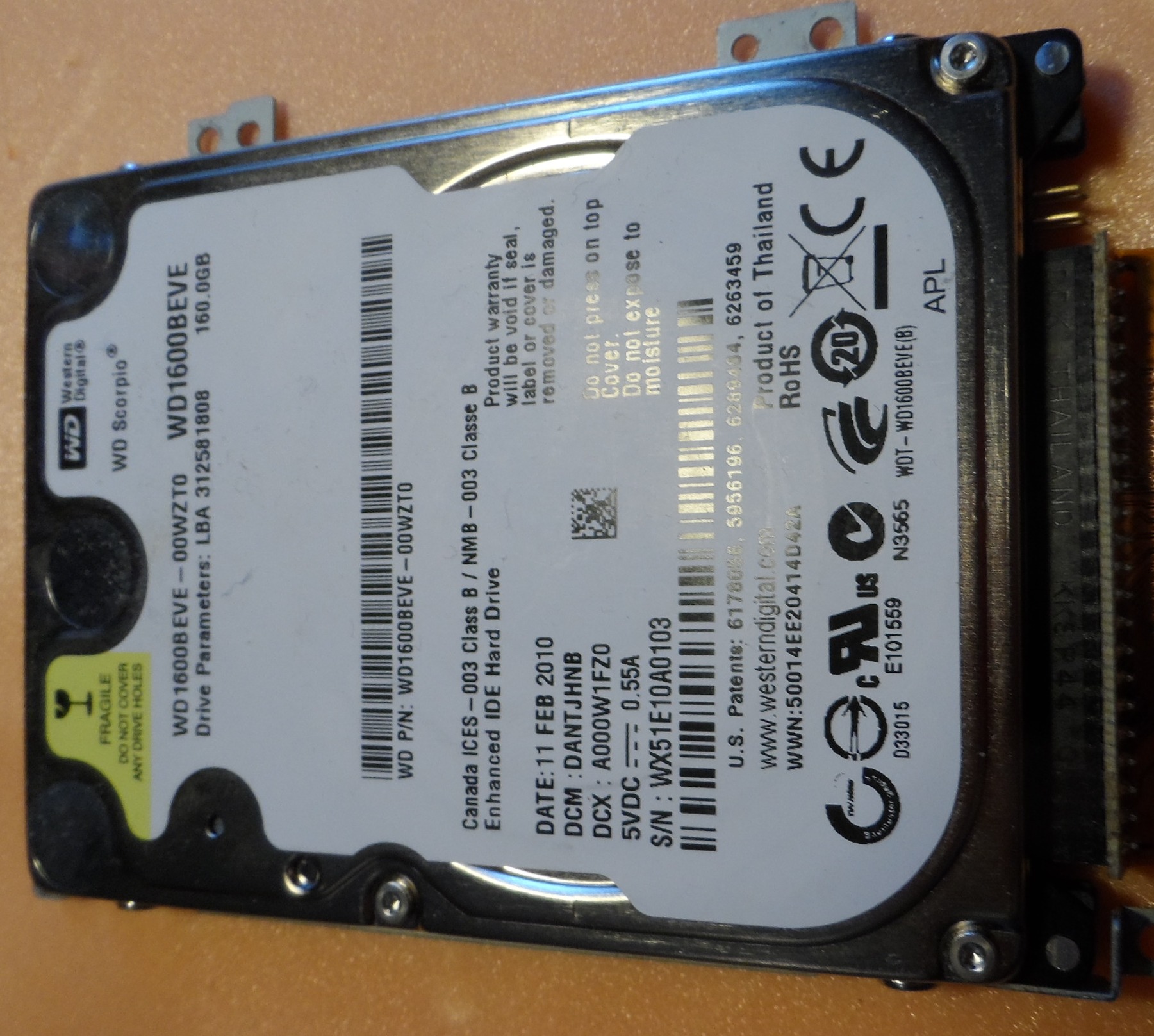

С жёстким диском всё отлично!

Он есть!

… и одно ядро для всех. Посвящается всем выжившим - 6

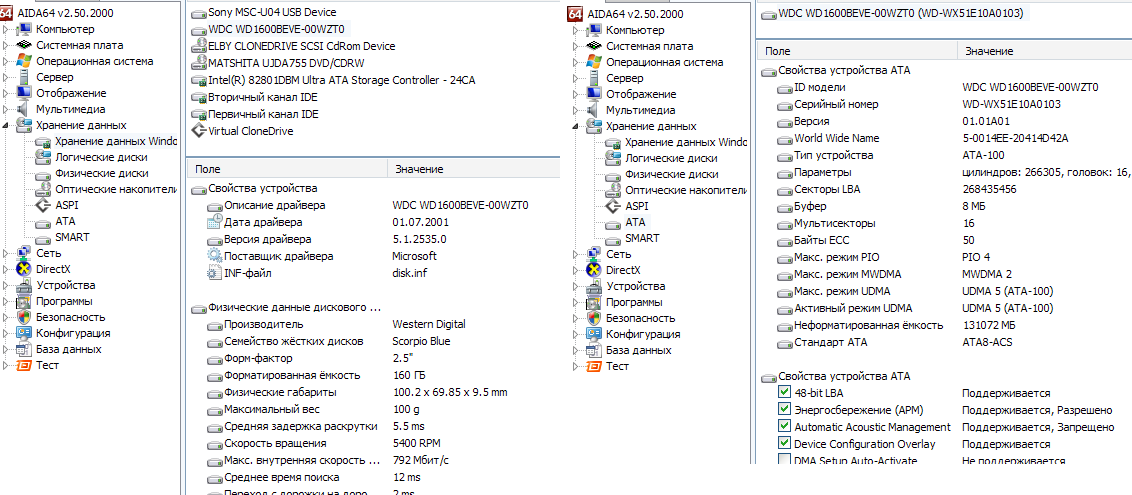

Теперь. Но ноутбук пошёл по рукам, потому что пре-прежний владелец не смог загрузиться в винду! Вытащил хард вместе со шлейфом и … В общем, пришлось мне ехать на другой конец города за ним, шлейфик-то редкий. Я был готов разграбить на HDD симпатичный моноблок MSI Crystal 945, но шлейф! Обычный голубой Western времён здоровой конкуренции, хотя и врунишка: на разных вкладках в AIDA можно видеть различия в форматированной и неформатированной ёмкости. Обычно форматированная меньше.

Сюрприз!

… и одно ядро для всех. Посвящается всем выжившим - 7

Трабл с загрузкой действительно был: следов падения на корпусе ноута я не увидел, но BadBlocks шли как после удара, кучно. Viva Victoria! Помните такую песню? Ну, так и программа для диагностики и спасения HDD есть одноимённая. Ремап, прогон, прогон и полностью рабочий винчестер вновь занял законное место в корпусе. Кстати, он не родной: при рождении ноутбуку был выдан, скорее всего, 60-гиговый и наверняка Toshiba.

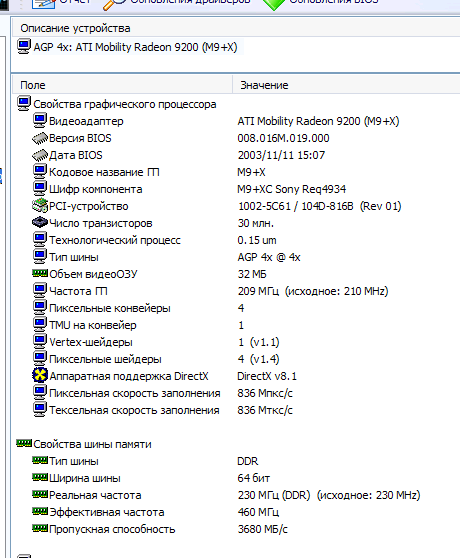

Видеокарта

у нас проверенная временем

ATI Radeon 9200 Mobile

… и одно ядро для всех. Посвящается всем выжившим - 8

С её стационарными родственниками я уже имел дело (в вышеупомянутом ящике на P-IV с Win98 как раз такая и те же 32 метра DDR), ничего неожиданного. Впрочем, постойте! А как же драйвера? Но не буду забегать вперёд. Видяшка обошлась без сюрпризов. При разборке я не стал вынимать из донышка материнку, потому не добрался до видеокарты, зато нашлась

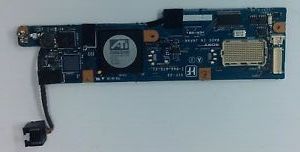

фотка с Али

… и одно ядро для всех. Посвящается всем выжившим - 9

. Есть ли на чипе радиатор — неведомо, СО туда не дотянулась.

Ах, да: у нас тут в корпусе ещё есть

Combo-Drive !

И чего я не ожидал, так это чтения всего в него вставленного: DVD ±R, CD, самописные и штамповки!

Смотрим год издания.

… и одно ядро для всех. Посвящается всем выжившим - 10

Много их перебывало у меня в состоянии «читаем только CD», а этот жив.

Сеть.

Грусть-печаль.

… и одно ядро для всех. Посвящается всем выжившим - 11

То есть не совсем: всё сразу зажило и Ethernet на 100 Mbit это нормально, но воткнутый в mini-PCI штатный Wi-Fi «порадовал» режимом b и скоростью 11 Mbit. Зато стабильный, весьма цепкий! Из-за него пришлось роутер переводить с режима «n-only» в более архаичный, но совместимый с моей обновкой.

Экран.

С ним всё в порядке! И вот не надо мне про TN рассказывать гадости! Я всё про них знаю! Зато матовый. И квадратный! Подумаешь, 1024 на 768, на первом ноуте вообще 640 на 480 было. Ретро — значит терпи. На взгляд старого слепого меня яркости у него с запасом, контрастность достаточна. За счёт матовости приемлемо видно даже в условиях прямой засветки весенним солнцем, разве что плёнки (все знают, что ЖК матрица многослойная?) придают изображению приятный оттенок юной зелени. И, поскольку причин для разбора нет, а вкладка AIDA про монитор пуста, ни фотки с тыла (а фотографии экрана — душераздирающее зрелище) ни скринов не будет. Постойте-ка! А, нет: чуда не случилось и утилитка EDID Editor от ViewSonic тоже ничего не определила.

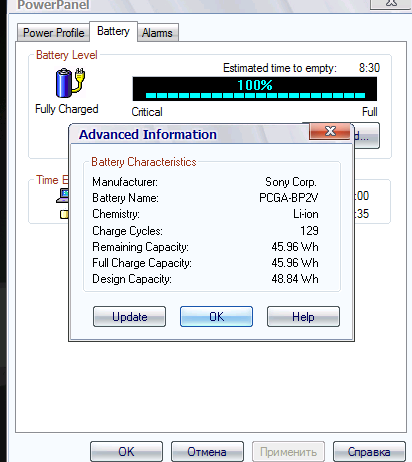

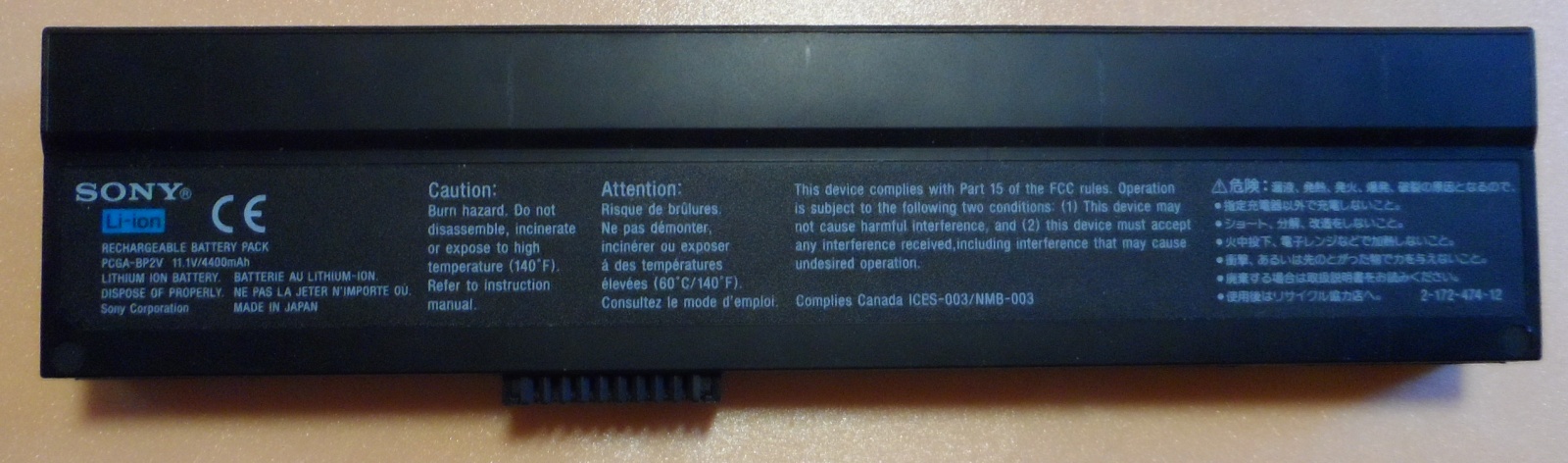

Батарея

удивила и порадовала:

… и одно ядро для всех. Посвящается всем выжившим - 12

износ минимальный, циклов для возраста подозрительно мало. Неизвестно, менялась ли она или просто ноут жил «на шнурке», но выглядит оригинальной. В режиме набора текста без Wi-Fi (отключается хардверно!, тоись рычажком)

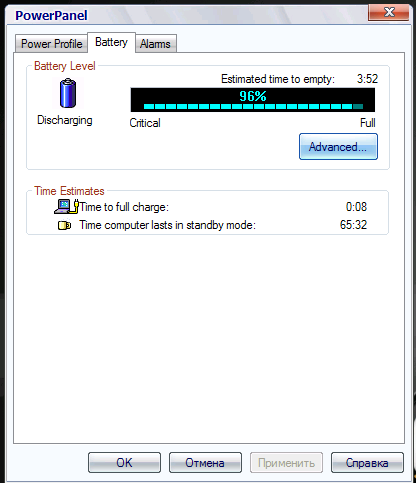

вот такой прогноз.

<… и одно ядро для всех. Посвящается всем выжившим - 13

В сказки мы уже не верим, на правду больше похож этот скрин.

этот скрин

… и одно ядро для всех. Посвящается всем выжившим - 14

За игрой 4 часа съёживаются до получаса, наверное в игре время быстрей идёт — эффект такой, релятивистский (прости господи) называется «сжатие времени». Кстати, первое появление родного софта VAIO:

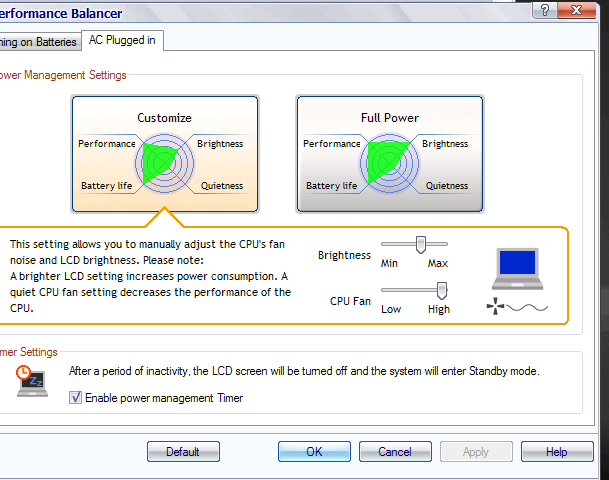

Визуальный редактор профилей питания

… и одно ядро для всех. Посвящается всем выжившим - 15

простенько и наглядно, для тех, кто понимает, доступны более тонкие настройки.

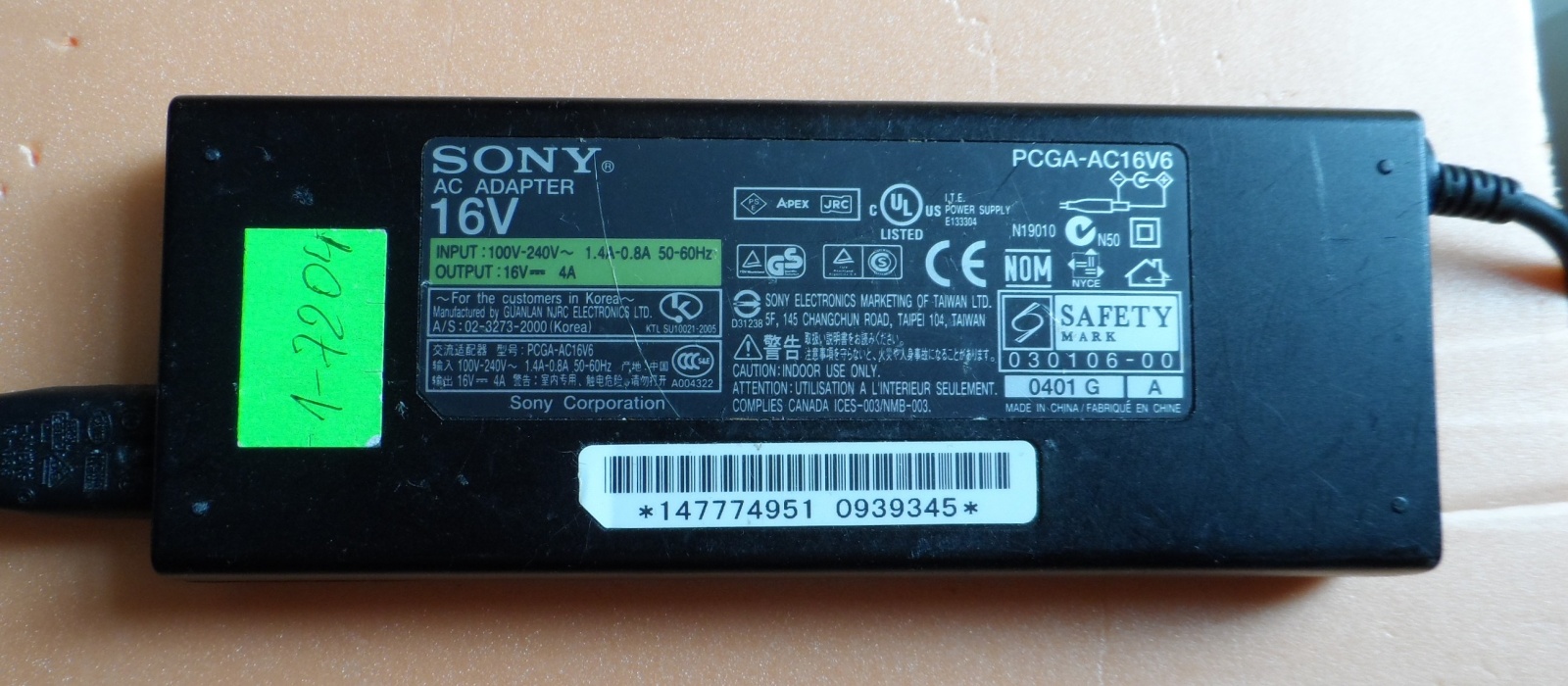

Блок питания,

он же адаптер.

… и одно ядро для всех. Посвящается всем выжившим - 16

Чуть не забыл про кормильца нашего! Родной, тех времён! Симпатичная плоская коробочка с торчащими проводочками. Не, а чего вы ожидали? Правильно, 19 вольт на выходе. А тут 16, нестандартное для последнего десятилетия.

Штекер питания

… и одно ядро для всех. Посвящается всем выжившим - 17

со светящимся бледно-зеленым колечком, очень удобно. Зелёная наклейка намекает на посещение комиссионки.
В тему недавней статьи про светопреставление со светодиодами: индикация на ноутбуке неброская, но отчётливо различимая. И цвета гуманные: вышеупомянутый зелёный индицирует все три *–Lock’а, включение беспроводной связи и включение ноута (в режиме ожидания мерцает красным). Апельсинчиками светятся заряд аккумулятора и работа HDD.

В финале железячной части отмечу

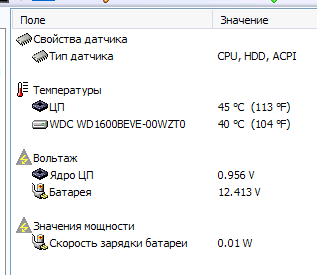

температурные режимы.

… и одно ядро для всех. Посвящается всем выжившим - 18

На голых коленках держать горячевато, но ради игры можно потерпеть. На аккумуляторном питании греется меньше. Отмеченный в CoreTemp максимум всего 61° C, что очень далеко до TjMax в 94° С. Правда, с нагрузкой набирает обороты турбинка. К слову, запускается она только после 46° на процессоре, даже не сразу после 100% нагрузки на него.

Клавиатура и тачпад.

Компоновка клавиш в таких малых габаритах всегда вызывает споры, но у меня практически нет претензий. Неудобен лишь стрелочный блок в обрамлении второй Fn и одноюнитового (плак!) правого Shift. Работа Fn-ских клавиш организована очень странно: искаропки завелись Lock’и, Pause, Break и PgUp-Dn/Home/End на стрелках. С запуском этого, несомненно, важного элемента управления компом было много секса. Об этом в разделе «Soft».

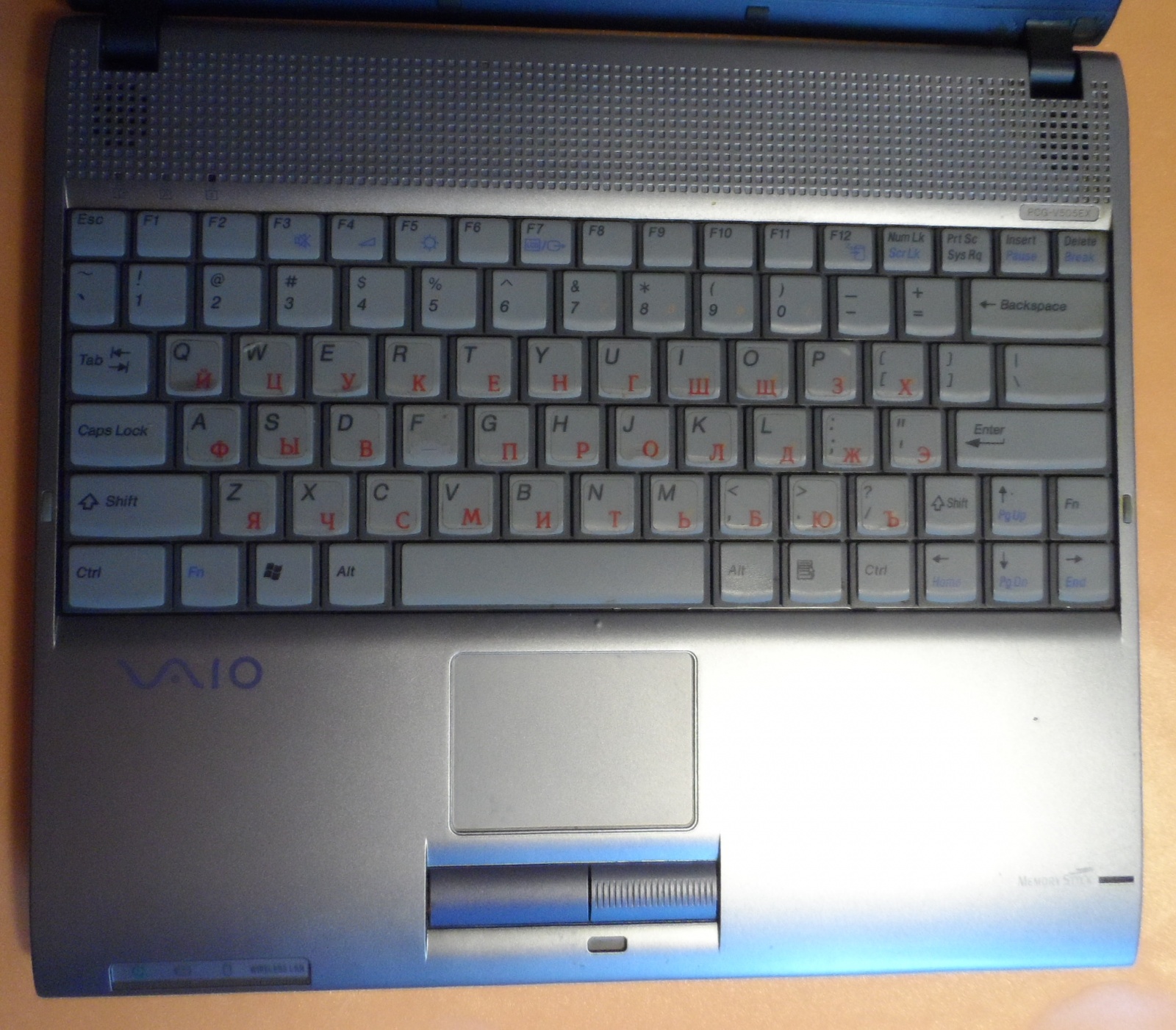

На ощупь - обычная ноутбучная клава

… и одно ядро для всех. Посвящается всем выжившим - 19

. Тачик очень маленький, однокасательный. Скролла, ожидаемо, нету. Настройки скудные. Кнопочки крупные, на правой отлично различимые насечки. Им не было б цены в тёмное время, вот только клавиатура не светится и не подсвечивается (привет ThinkLight’у) Ну, не владею я слепым набором, особенно в условиях reduced size.

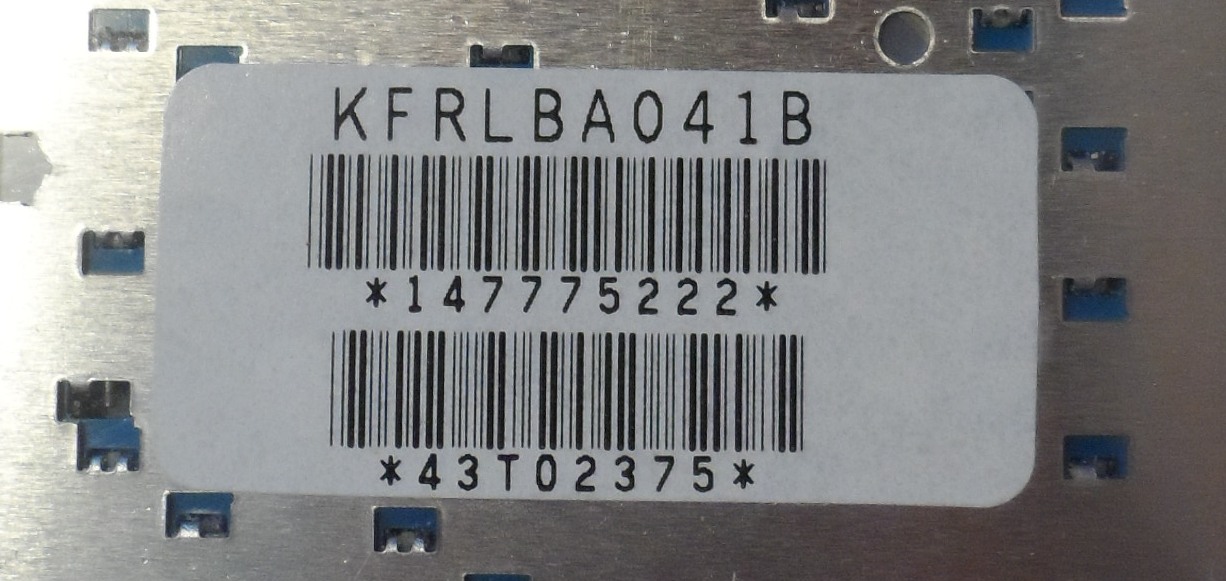

Может, кому пригодится партнамбер клавиатуры?

… и одно ядро для всех. Посвящается всем выжившим - 20

Динамики,

сколько в этом звуке! Обычные невыразительные пищалки. Зато могут проигрывать музычку во время загрузки анимированного лого VAIO! Приятная, кстати. И так же кстати – отключаемая в BIOS. Микрофона нету и камеры тоже. Ура! Не надо ничего заклеивать!

Корпус.

И, до наступления сладостного момента «Проходите внутрь! Внутрь проходите!» имени Бо, осталось только оглядеть всё снаружи. Да…, досталось ему, будто ездил в багажнике без упаковки.

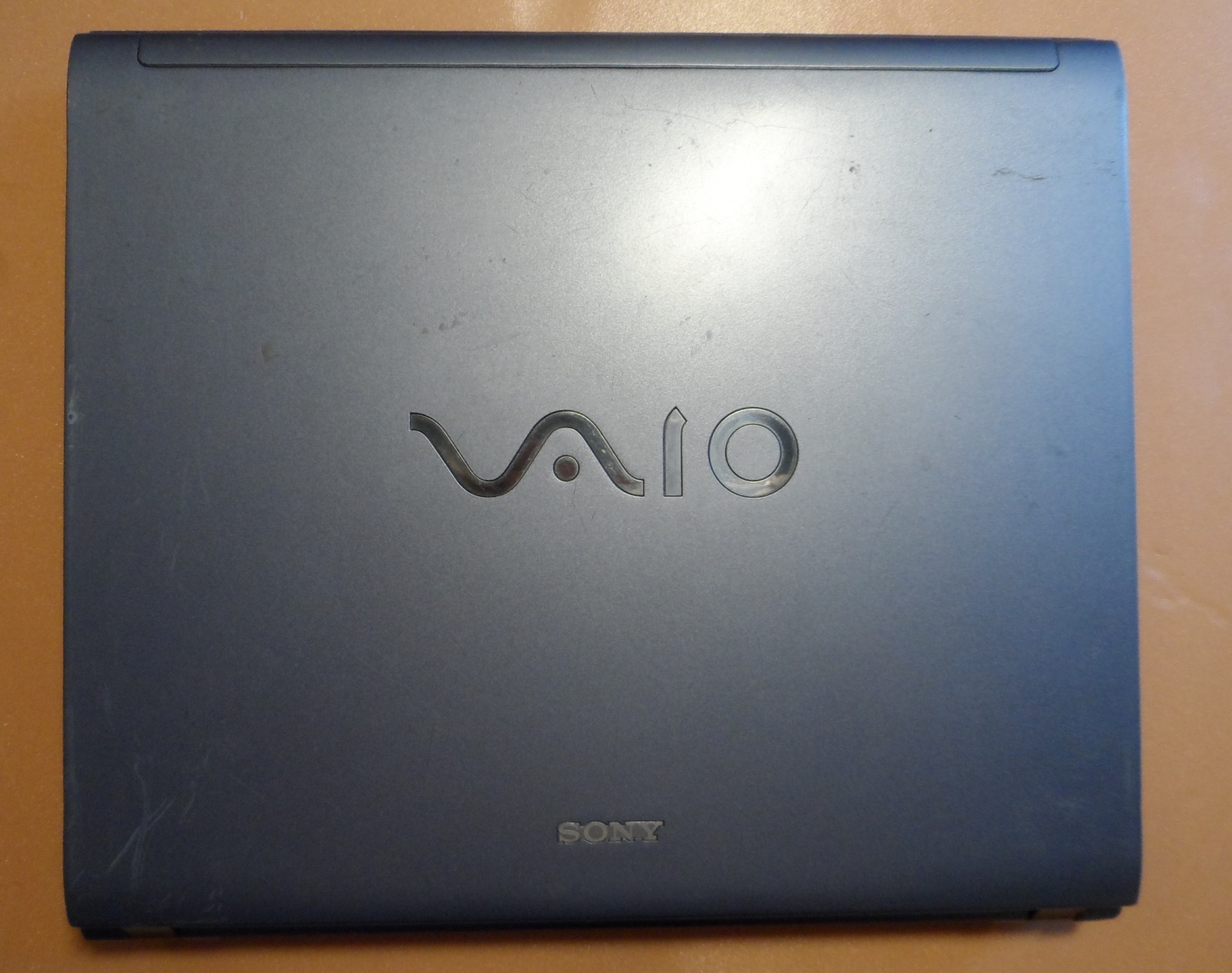

Верхняя крышка, ожидаемо, с логотипом и царапинами.

… и одно ядро для всех. Посвящается всем выжившим - 21

По традиции, вооружившись ветошкой и изопропилом, я приступил к … (да, чёрт побери!) смытию серебристого красочного покрытия. Аррргх! Доотмывал с помощью воды и лёгкой ругани.
Ах, да, о корпусе.

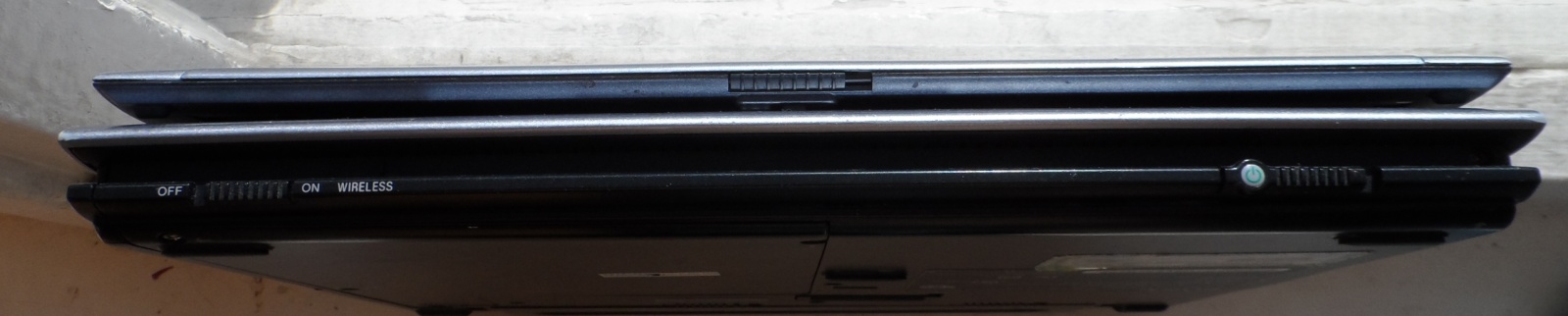

Коробочка со сдвижной защёлкой (крышка), двумя рычажками (?) (Wi-Fi на 2 положения и Power, подпружиненная без фиксации) впереди?

… и одно ядро для всех. Посвящается всем выжившим - 22

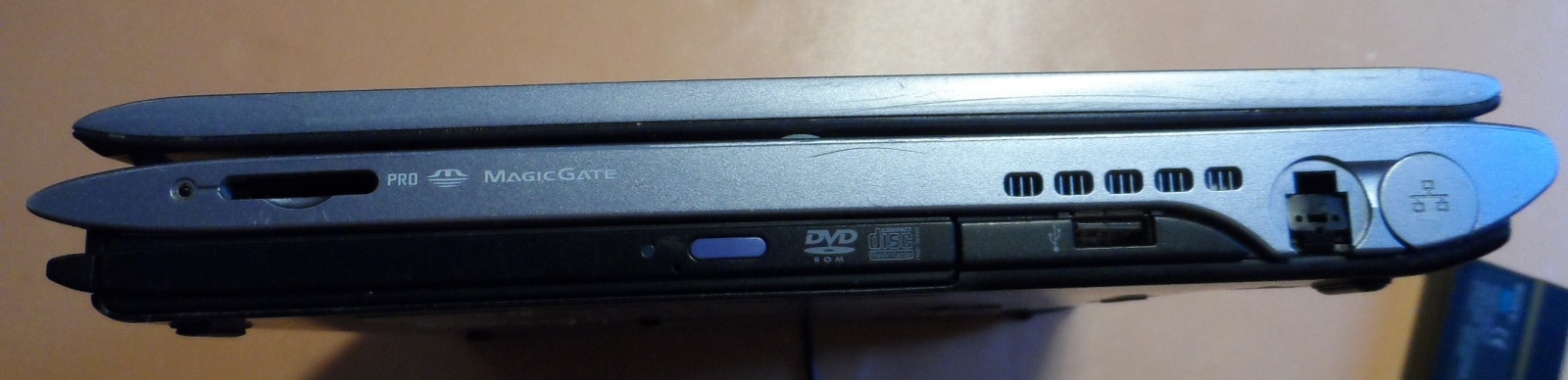

двумя USB-портами (слева и справа), комбо-драйвом, розеткам Ethernet и модем (с крышечками-ми-ми!, одна утрачена до меня), а так же бесполезным (у меня такового накопителя нету, а для просто поиграться — дороговасто) портом под MemoryStick —

на правой боковой стороне.

… и одно ядро для всех. Посвящается всем выжившим - 23

Правая решётка воздухозаборника, похоже, декоративная: грубый тест с поднесением зажигалки не показал движения воздуха.

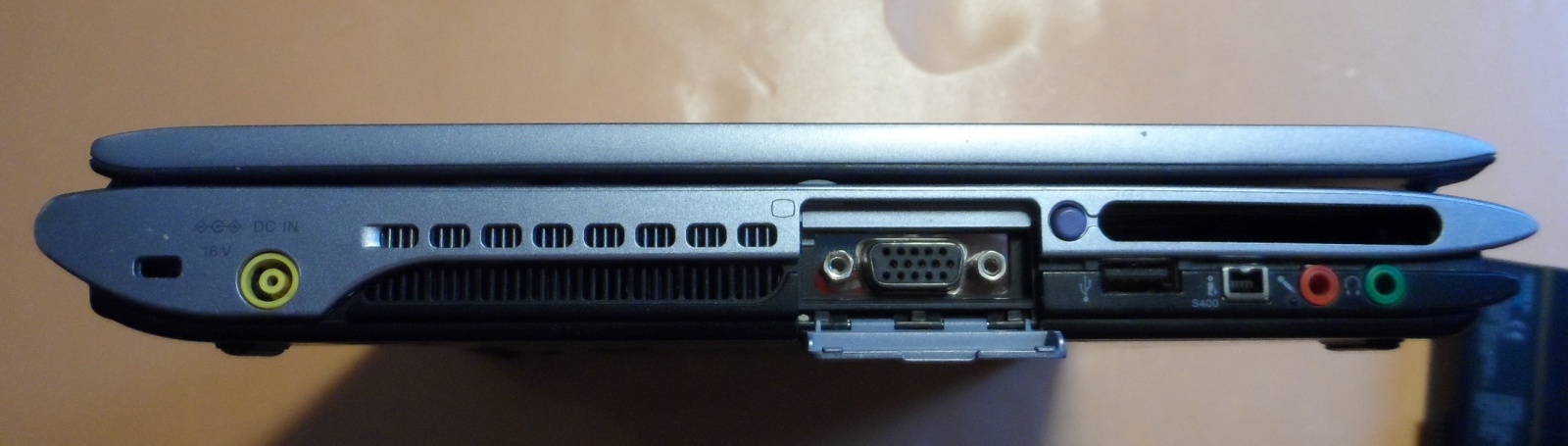

На левой стороне разместились:

… и одно ядро для всех. Посвящается всем выжившим - 24

дырочка под замок, гнездо питания, решётка кулера, аудио In-Out, маааленький FireWire разъём (что б такое нужное в него подключить?) и щель (без шторки, увы) для PCMPCI-карт. Ничего не пропустил? Ага, кто тут под откидной крышечкой скрывается? Правильно, VGA.

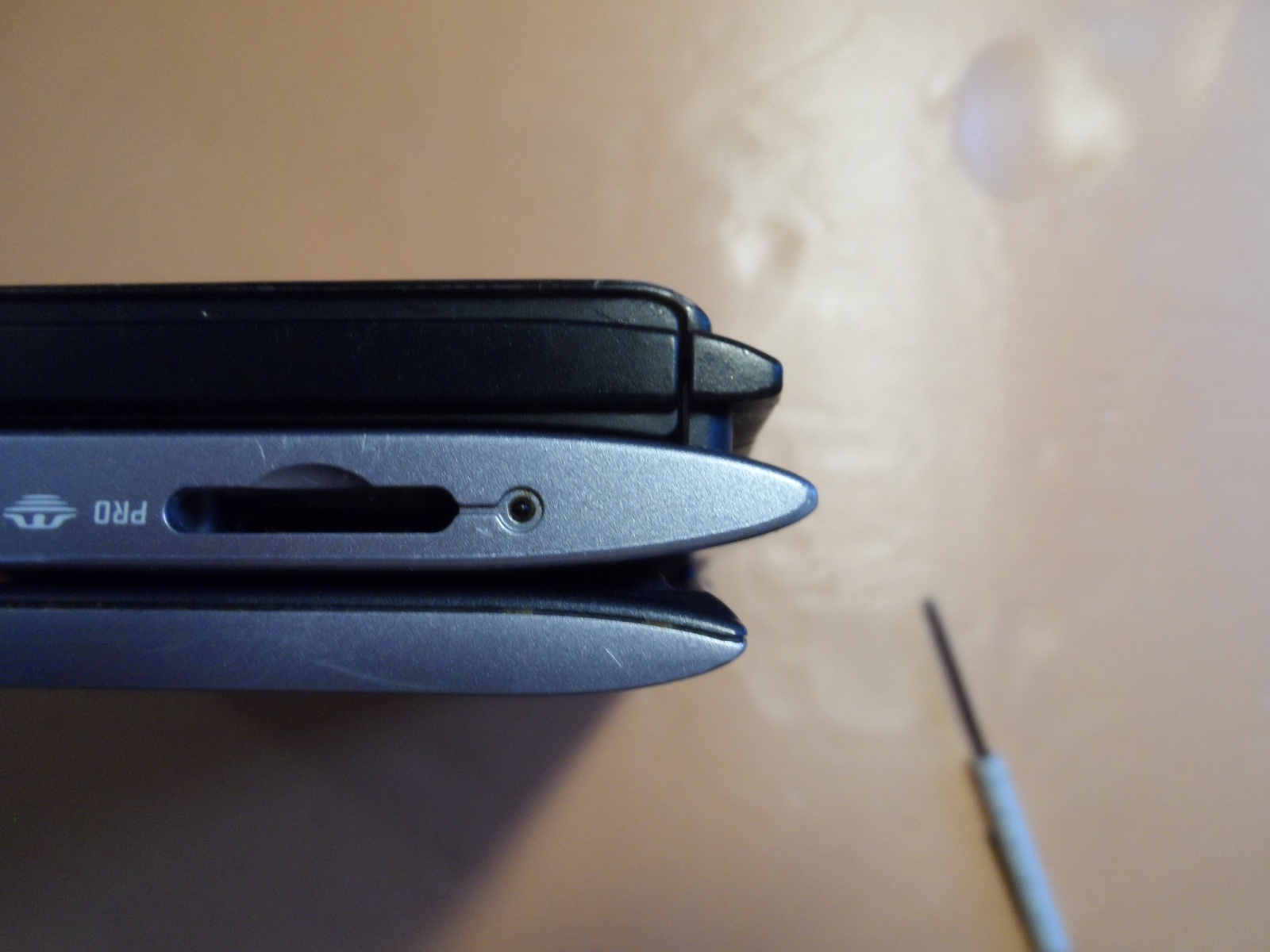

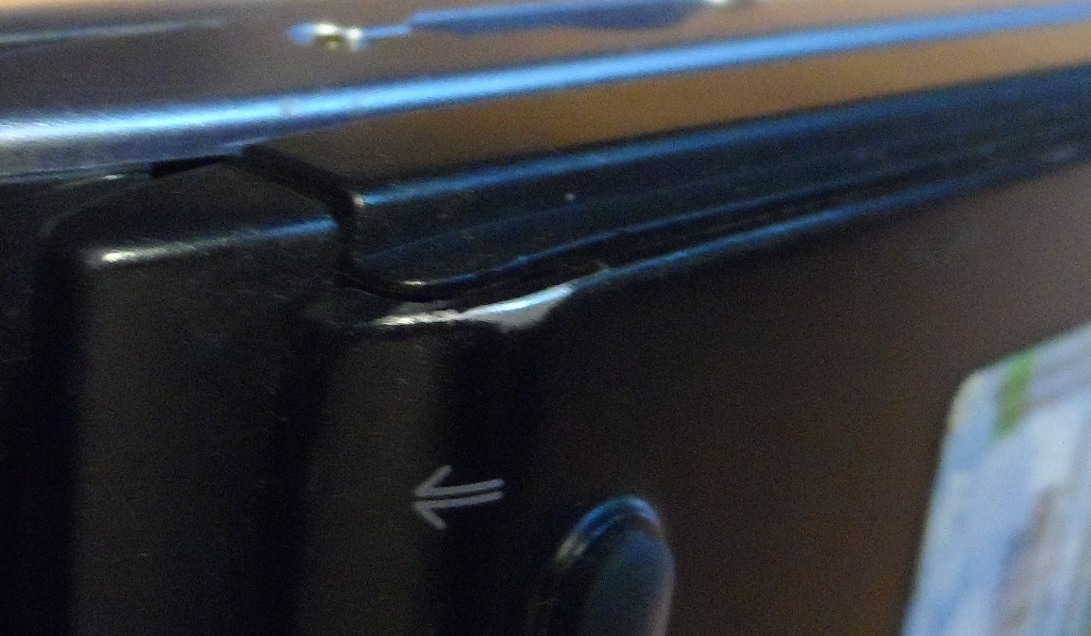

Особо обращу внимание невнимательных на вид сбоку.

… и одно ядро для всех. Посвящается всем выжившим - 25

Я с таким профилем ещё не сталкивался. Замысел дизайнеров непостижим, но в итоге: свежо, оригинально и критичные кнопки-рычажки просто так в сумке активировать сложно.
Топкейс точно пластиковый,

донышко и съёмная крышка из металла.

… и одно ядро для всех. Посвящается всем выжившим - 26

Утверждают, будто верхняя крышка так же металлическая. Задиров на ней нету, а ковырять нарочно не хочу. Тыльную часть занимает аккумулятор, там пусто.

Ура, потроха!

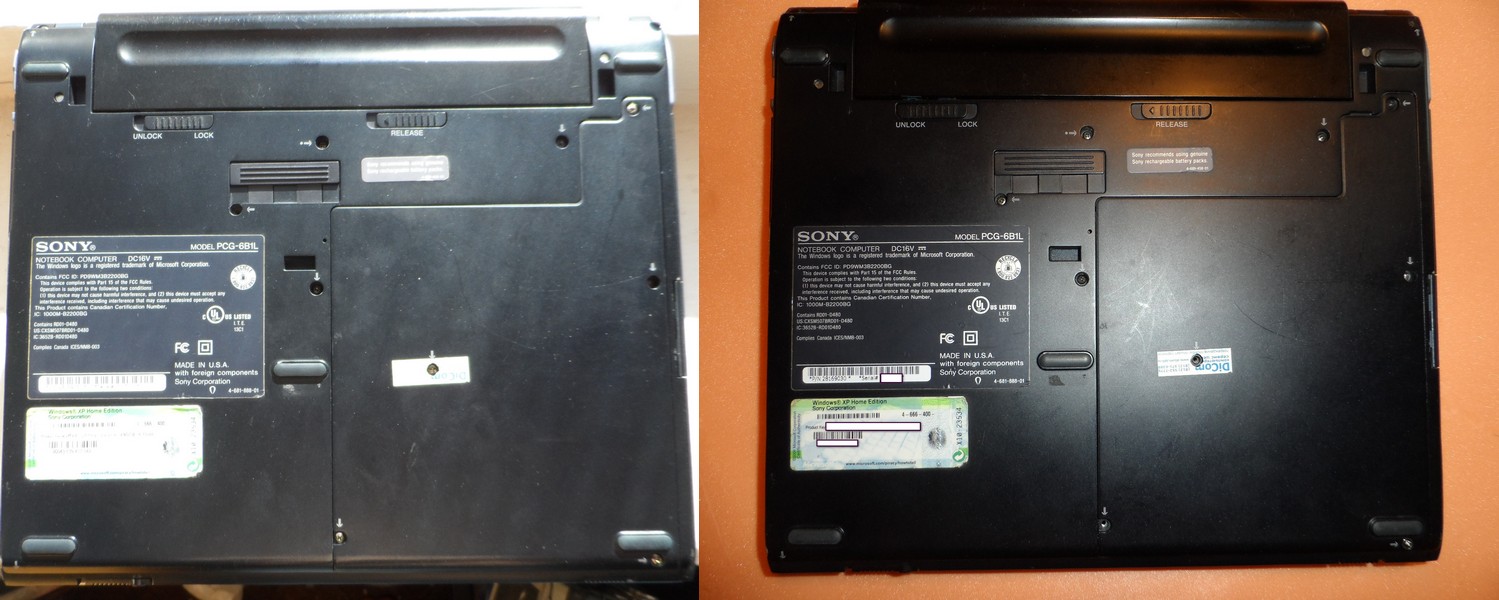

Нижняя часть с ножками

… и одно ядро для всех. Посвящается всем выжившим - 27

(под ними не спрятан крепёж, что приятно), крышкой отсека с системой охлаждения и HDD. В читаемом состоянии сохранились не только этикетка ноутбука с партнамбером и серийником (и указанием места изготовления/сборки- USA), но и наклейка с серийником OEM Windows XP Home, а так же гарантийная наклейка от российского дилера DiCom.

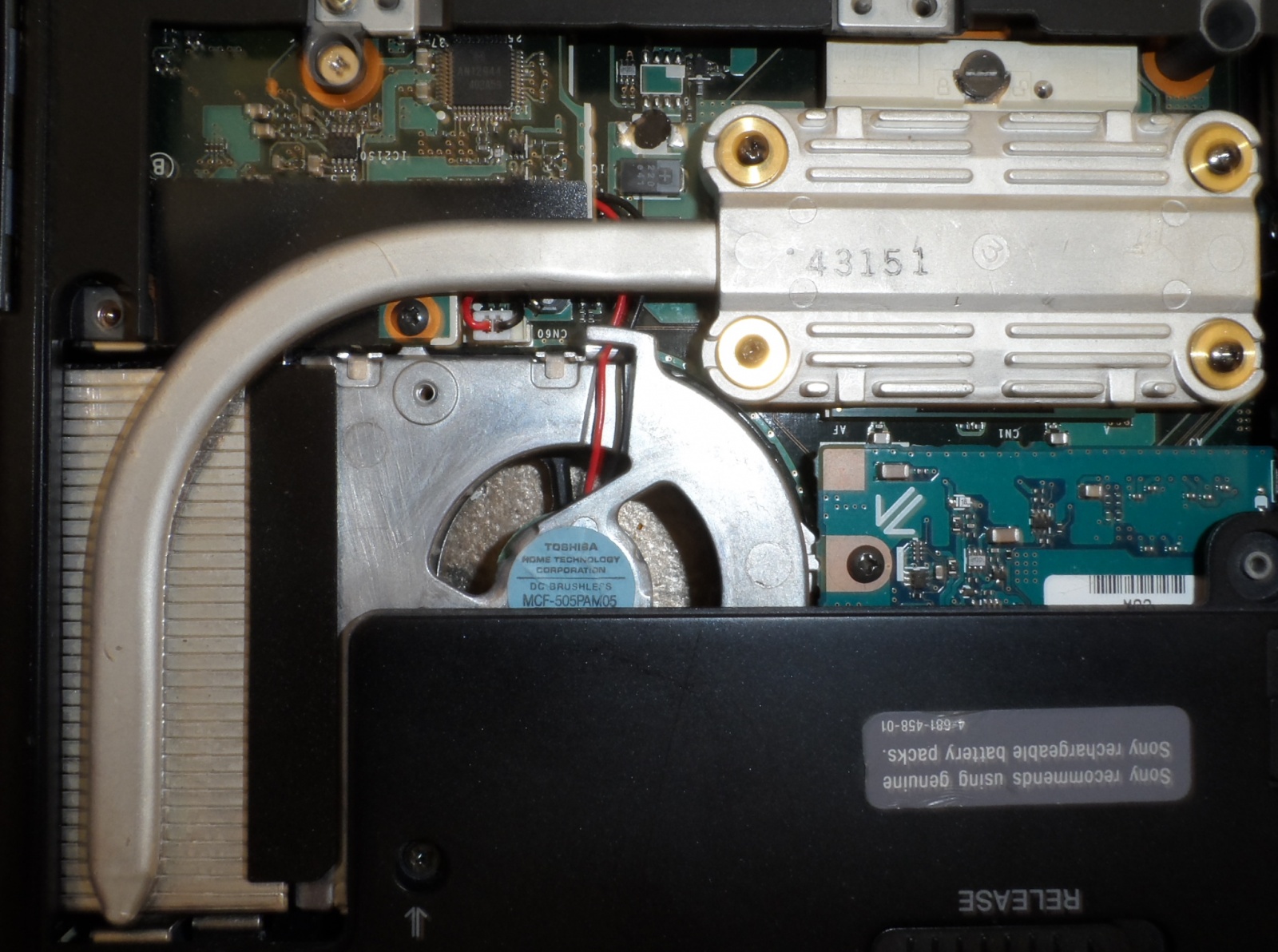

Сняв крышку отсека, можно приступить к очистке СО

… и одно ядро для всех. Посвящается всем выжившим - 28

от столь обычных для ноутбуков залежей пыли: всего 4 винта вокруг сокета и можно извлечь теплосъёмник+теплотрубка+радиатор. Вентилятор выполнен отдельным блоком, собственно говоря, это турбинка в корпусе. Большой печалью для меня оказался необслуживаемый мотор: под наклейкой с логотипом Toshiba нет доступа к подшипнику.

Судя по звуку

В каком ухе у меня жюжжит? Правильно, в левом!

, там ball bearing. Если подскажете, как его смазать — буду признателен.

Единственный винт крепления клавиатуры никуда не спрятан, её можно отъять от корпуса без полного разбора. Удобно.

Под клавиатурой прячутся модули памяти,

… и одно ядро для всех. Посвящается всем выжившим - 29

разъёмы шлейфов клавиатуры/блока индикаторов Lock/тачпада+индикаторов активностей, батарейка CMOS (ещё не привычная литиевая таблетка, а именно батарея из двух NiMh таблеток), и ещё раз — жужжалка

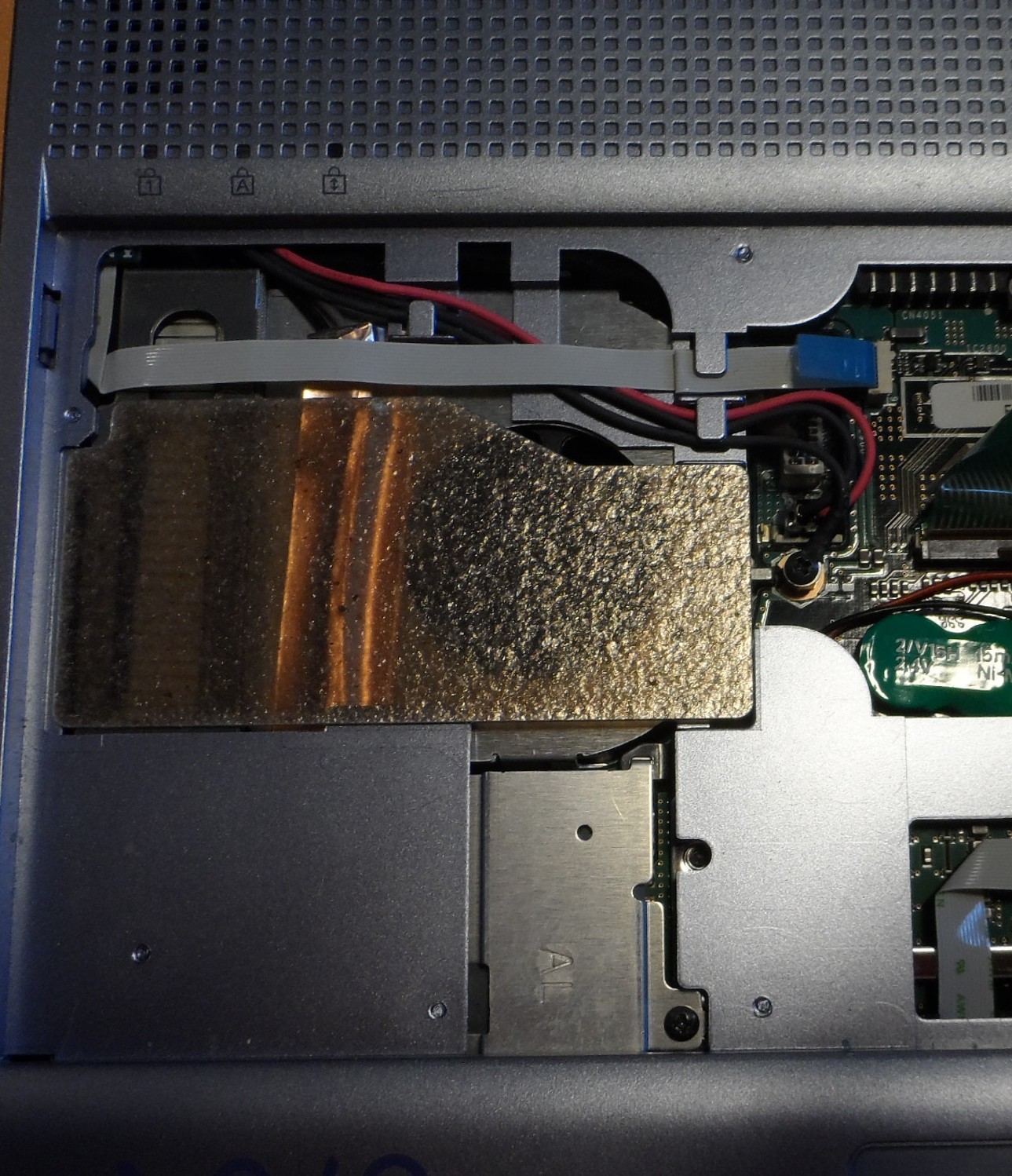

с наклеенной слюдяной пластиной

… и одно ядро для всех. Посвящается всем выжившим - 30

(и на этой стороне не обнаружен подшипник). А ещё пара винтиков, удерживающих дно. После снятия топкейса можно добраться до остального, но там скучно. Разве что открывается слот mini-PCI с модулем Wi-Fi. Саму маму от донышка отделять не стал, ничего обслуживаемого там быть не должно. К СО процессора доступ уже есть, а на видеокарте наверняка пластинка с оребрением, без вентилятора.

Да, в исходном состоянии у ноутбука не работали тач и индикаторы активностей. Причина оказалась простейшей. Дело в том, что мелкие шлейфы (во всей серии, полагаю) не зажимаются откидным флажком, а фиксируются отдельными вставками из жёсткого пластика.

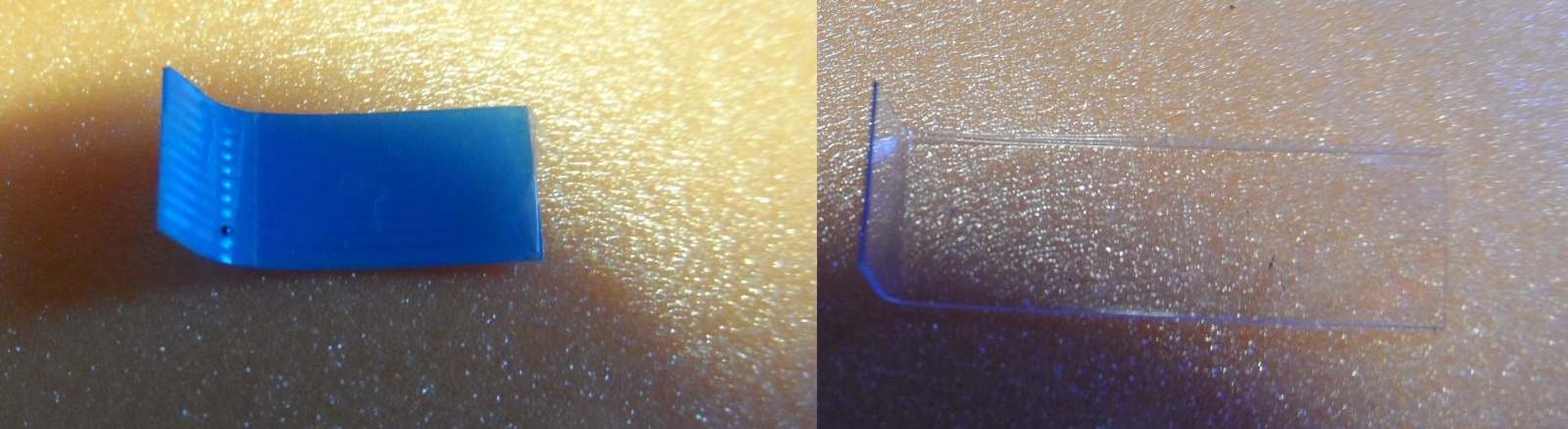

Синяя- родная.

… и одно ядро для всех. Посвящается всем выжившим - 31

Одна и потерялась. Обычно такие язычки просто помогают вставлять шлейф на место, тут решили сделать иначе. На изнанке топкейса расместили четыре функциональных узла: боксики с динамиками, индикаторы LOCK + разъём питания, индикаторы активностей и

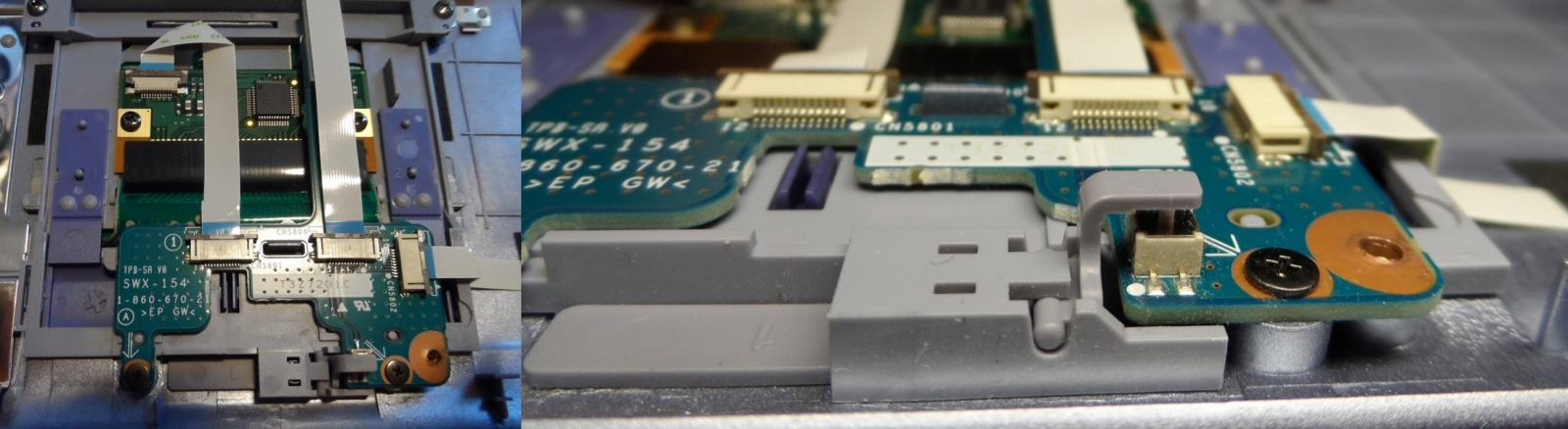

тачпад с кнопками + кнопка закрытия крышки.

… и одно ядро для всех. Посвящается всем выжившим - 32

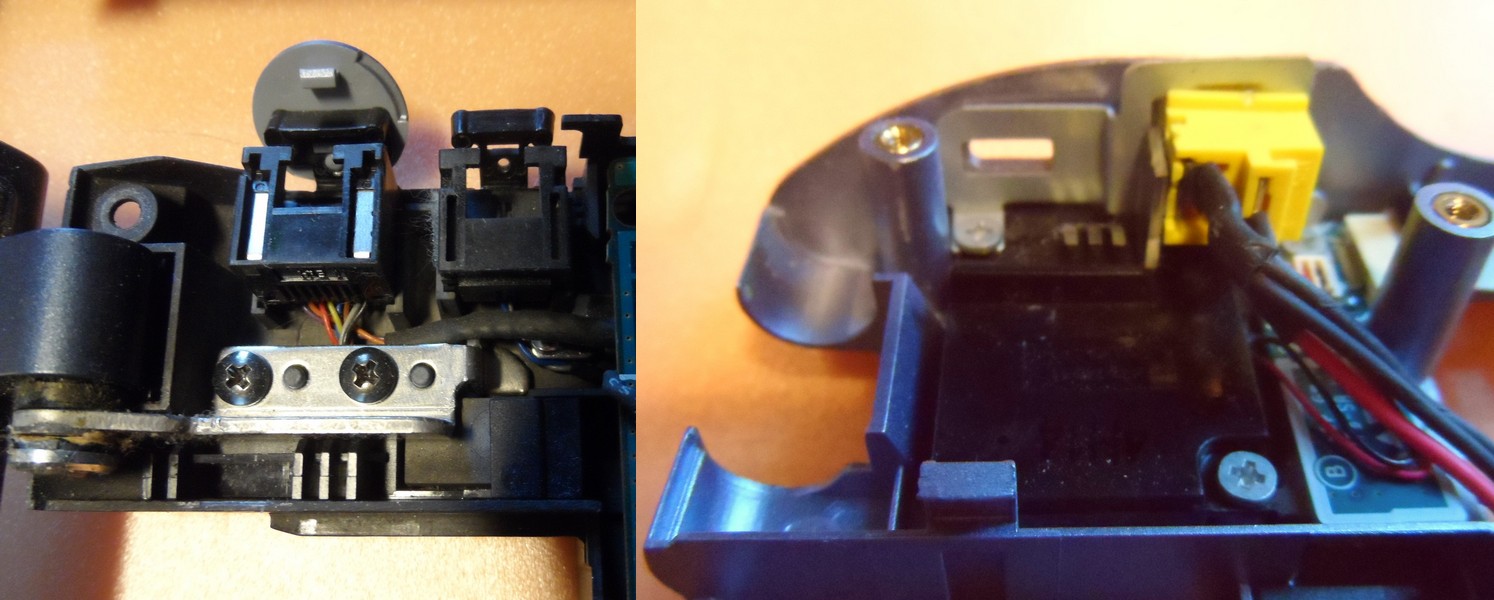

На дне корпуса зафиксирована МП и несколько важных разъёмов:

Ethernet, модем и питания.

… и одно ядро для всех. Посвящается всем выжившим - 33

До разбора я слегка попугивался того, как вихляется в нём штекер. Нет, в разъёме он как влитой, но само гнездо не прибито гвоздями, а слегка болтается в металлическом кронштейне. Разумное решение, ведь не сломалось за столько лет!

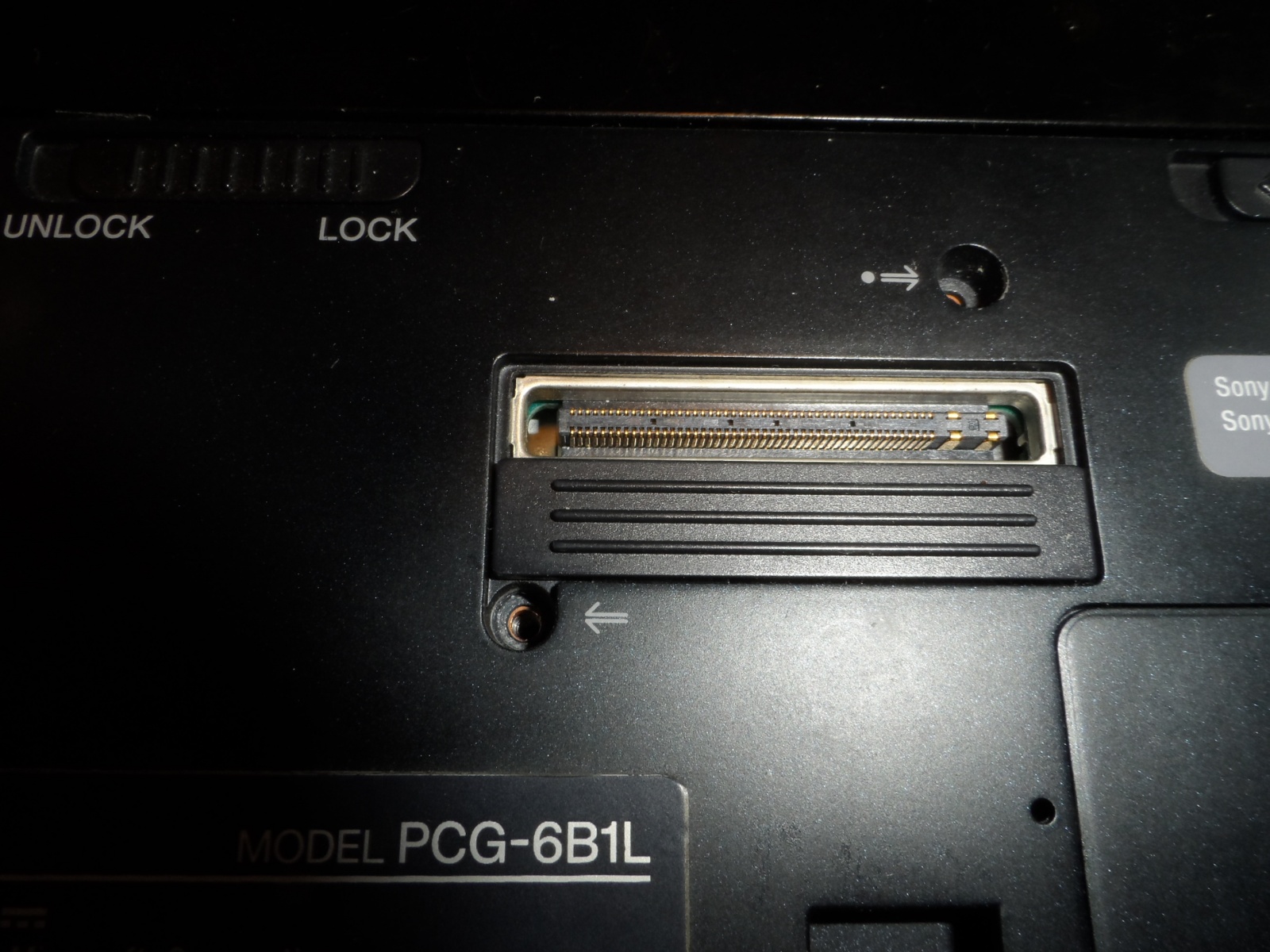

Под ещё одной шторкой на дне корпуса есть ещё одна ненужная вещь: гнездо для док-станции.

… и одно ядро для всех. Посвящается всем выжившим - 34

У моего x200 тоже есть док, но там есть хотя бы оптический привод. Так что для VAIO это излишняя опция.

Ура! Всё работает! Глазики светятся, кнопочки нажимаются, тач активен. С железом всё! Почти. Потому что наклейки на клавиши 1) с красными буквами, 2)одна отвалилась, а оставшиеся непотребно отлохматились и 3)«Ё» на неположенном месте. В ДНС купил наклейки, синим по прозрачному. И целый час я отмывал надёжно приставший клей от кнопок. Изопропил не повредил исходные символы, зато стало видно: насколько изменили цвет неприкрытые кнопки.

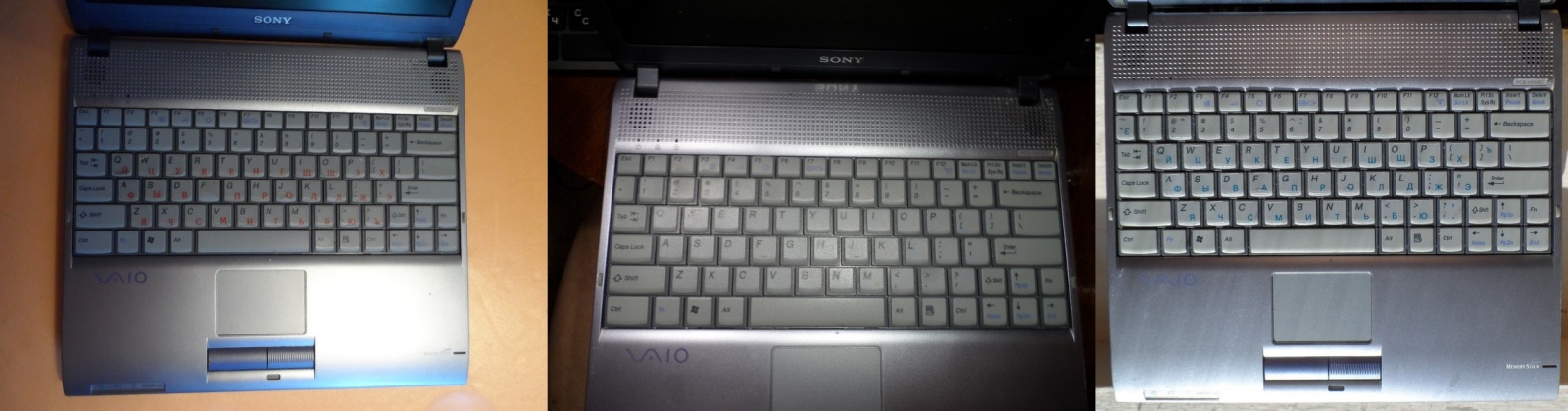

Как было, как было до того и как стало.

… и одно ядро для всех. Посвящается всем выжившим - 35

А теперь о страданиях. То бишь софт.

Без малейших сомнений установил оригинальную для аппарата Windows XP (помните наклеечку на донышке?). Но это было потом. Вначале, пока не вернулся HDD с уникальным (для такого старичка уже справедливо) шлейфом, агрегат всесторонне тестился на нескольких Live-cистемах. Уже тогда, среди восторгов, закрались сомнения в удачном исходе предприятия.

Крик души, исполненный отчаянья!

ПОТОМУ ЧТО ЯРКОСТЬ ПОДСВЕТКИ СТОИТ НА МИНИМУМЕ И НЕ РЕГУЛИРУЕТСЯ!!!

После запуска Ubuntu 10-4 отлегло: и громкость и яркость регулировались сразу. Но Windows-системы регулировать отказывались. Да, ещё нюанс: ожидаемо нет загрузки с USB. Но ведь PLOP никто не отменял? Живые флешки и боевой USBReanimator на 40-гиговом аутентичном IDE тоже пошли в ход.
Все работает, самое время устанавливать HDD.

Таак, это что-за разъём под HDD?

… и одно ядро для всех. Посвящается всем выжившим - 36

У меня таких нету. Прошлый владелец что-то говорил про предыдущего, типа «он снял винчестер»? Созвон, ещё созвон, ещё один, поездка за город… Ура! Вся начинка в сборе. HDD вернулся на законное место и началось. Старт, винчестер крутится, определяется, Windows не стартует. Гружу любимую Sonya PE. Проверка, лечение BadBlocks.
Установка начисто, старую (тем более неродную) снёс, предварительно убедившись в отсутствии полезного прошлому хозяину (элементарная порядочность, понимаете?) заняла законные 40± минут. Источник — проверенный временем DVD ChipXP. Потом подбор драйверов. Не всё прошло гладко, ведь официальная поддержка производителя закончилась даже для 7 (на дворе 2020, помните?) и ничего полезного с сайтов SONY (глобальный, локальный, несколько национальных) скачать не удалось. Подключиться к сети, чтоб натянуть драйвера самостоятельно, не удалось: XP из коробки не нашла адаптеры сети. Здравствуй, сборка с драйвер-паками! Как водится, не обошлось без граблей от ATI, не сразу нашёлся полностью работоспособный Catalyst.
И вот он, момент истины: яркость и громкость на минимуме. Беглый поиск, более тщательный поиск, вдумчивый поиск.… Наверное, гиг разных наборов драйверов и утилит перелопатил. Смирился с темнотой, ведь остальное-то работает, игруха идёт. Чисто случайно обнаружился искомый пак для моей серии и всё завелось. Ура! Софт от VAIO незамысловат, полезен и систему не грузит.

Главное: можно настроить басы, их так не хватает

… и одно ядро для всех. Посвящается всем выжившим - 37

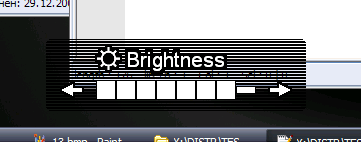

Появился OSD на звук и яркость.

… и одно ядро для всех. Посвящается всем выжившим - 38

Вот теперь, когда всё заиграло яркими цветами, можно и киношку завести и музыку и. … Ой, браузер под XP! Прекрасно завелись сборка любимого Vivaldi, последняя для XP и Palemoon. Весело было искать Адблокер, но и тут всё срослось. Да, многим интересно: как кажет ютупчик на такой древности? Лично мне он не нужен, но проверил. Кажет до 360 включительно. Про размер и разрешение экрана помним? Достаточно. На 240 хватает и соединения по Wi-Fi. Торрент качается, игры запускаются (удобный для тачпада Disciples 2, Морские титаны и Вангеры (наконец-то без инверсии цветов, было такое на прошлых компьютерах)). Хабр читать могу. Офис? Ему ещё меньше для работы нужно.

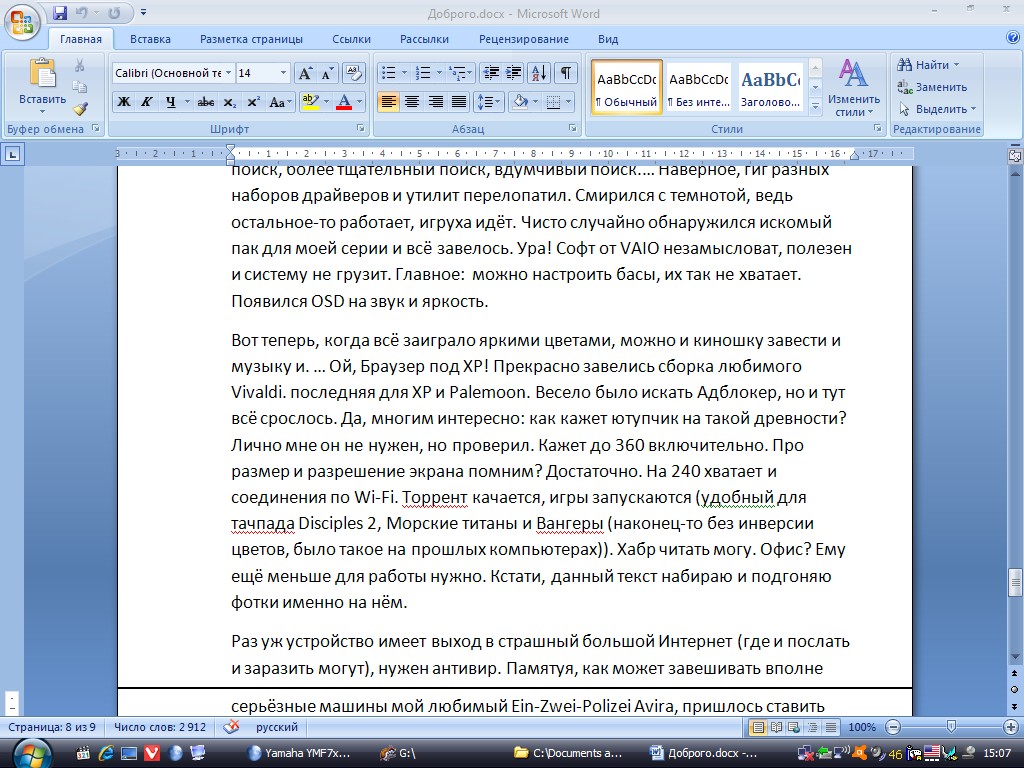

Кстати, данный текст набираю и подгоняю фотки именно на нём.

… и одно ядро для всех. Посвящается всем выжившим - 39

Раз уж устройство имеет выход в страшный большой Интернет (где и послать и заразить могут), нужен антивир. Памятуя, как может завешивать вполне серьёзные машины мой любимый

Avira

Ein-Zwei-Polizei

, пришлось ставить Avast, он полегче. Что делать, если китайским я не верю почти так же, как и отечественным? Тормозов прибавилось уже с загрузки ОС. Зато ощущение надетой защиты.
Всё нужное инсталлировано, можно работать. Отзывчивость системы можно оценить, начиная с загрузки. От нажатия кнопки до появления рабочего стола прошло полминуты, трей заполнился значками (индикаторы питания, сетей, CloneDrive, KeySwitcher, CoreTemp, фирменный менеджер питания и Avast) ещё через полминуты. Браузеру с парой вкладок нужна та же минута.

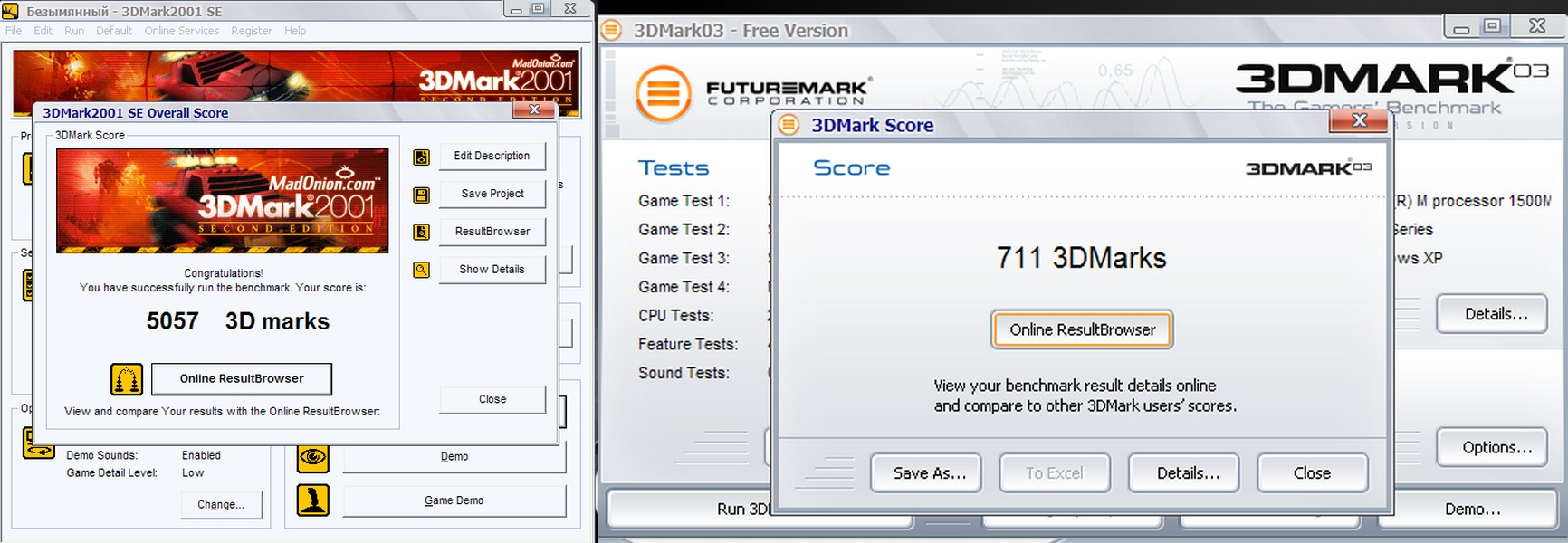

И, по традиции, меряем попугаев! Для этого на каждом свежесобранном компутере надо прогнать 3DMark.

… и одно ядро для всех. Посвящается всем выжившим - 40

Аутентичными я счёл 2001 и 2003. Вывод: соответствующие запросам 2001 игры тут пойдут не на ура, но уверенно (а сколько их, неигранных…). Счёт, предъявленный 2003 Марком, не оставил надежд на сколько-нибудь серьёзные игры. Но не для них цветочек распустился! Хотя самолётики летали вполне живо, в том числе и чисто на CPU, но битва на Проксиконе показала даже не слайдшоу. Остальные демки показали 1-5 fps, что удручающе мало.

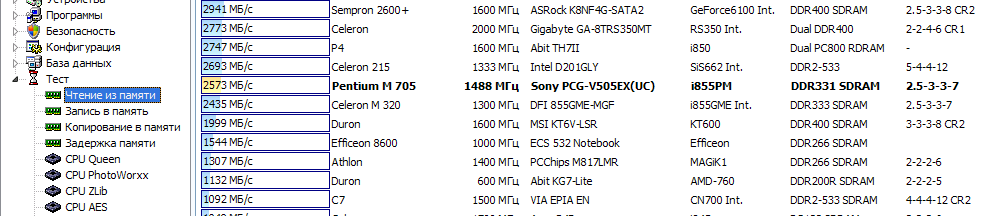

Кстати, по тестам AIDA64, соседи у него неплохие, по тем временам.

… и одно ядро для всех. Посвящается всем выжившим - 41

Не зря, значит, говорили, что в умелых руках этот мобильный проц рвал полноценный Пень-4!

Мораль всей басни такова: у меня есть вполне автономная и компактная, почти антикварная (по срокам жизни компьютеров, конечно) пишмашинка с возможностями выше Солитёра. И я ею очень доволен. Если бы лет 12-15 назад она попала мне в руки, был бы очень актуальный ноутбук. Но в портативной технике поколения сменяются очень уж быстро.
