Здравствуйте читатели! Я студент 2 курса ТУСУРа хотел бы рассказать, как занимался восстановлением культовой игры электроника ИМ.
В свое время я не застал такие устройства как электроника ИМ, 8 битные компьютеры и то время когда все собирали свои компьютеры на рассыпухе. Поэтому мне хотелось заполучить устройство тех времен. Цены на сайтах продаж меня не вдохновили и нужно было придумывать что-нибудь другое.

Как — то давно мне попала в руки «Электроника ИМ-22» (веселые футболисты), когда в устройство были вставлены батарейки к моему огорчению изображения не было, был только звук. Поломка заключалась в высохших токопроводящих резинках, а так как тогда мои знания в электронике были не велики, игрушка была благополучно разобрана, а все детали растеряны.
Восстановление Электроники ИМ 22

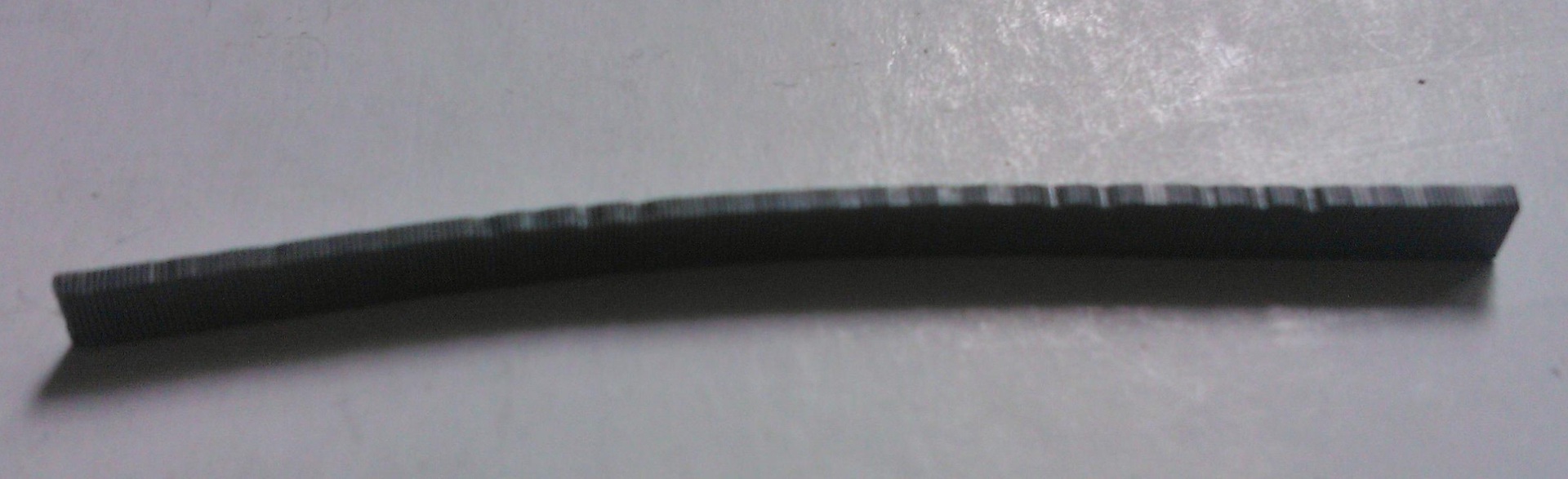

найденная оригинальная токопроводящая резинка

А год назад нашел у себя в коробках целый дисплей (ИЖМ1-42) с поляризаторами (применялись мной в детстве как неведомая штука, которая становилась темной при определенном повороте), кнопки выбора режима игры и вроде родная пьезопищалка.

Фотографии дисплея

Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22

Немного погуглив была найдена схема из руководства по эксплуатации, но там она была в плохом качестве. Основательно поискав в интернете была найдена сервисная схема с осциллограммами в хорошем качестве, а на сайте чипдип найдено сердце устройства КБ1013ВК1-2, немедленно заказав стал разводить плату на скорую руку.
Восстановление Электроники ИМ 22

схема из оригинального документа

Сначала думал развести свой вариант, но быстро передумал в пользу простого копирования оригинальной платы. Найдя фотографии начал копирование. Самый сложное было в подгонке размеров футпринтов к реальных размерам микросхемы и дисплея. Кнопки выбора режима игры решил оставить оригинальным, а кнопки выбора направления сделать на основе тактовых SMD кнопок. Схема питания изначально была тоже оригинальной. Когда плата была разведена (получилась она не самая лучшая, но для предварительного варианта пойдет) она пошла превращаться в настоящую с помощью ЛУТа. Ничего особенно, переходные отверстия с помощью проволочек. Пожалел, что сделал маленькие контактные площадки, так как после сверления они частично разрушились.
Восстановление Электроники ИМ 22

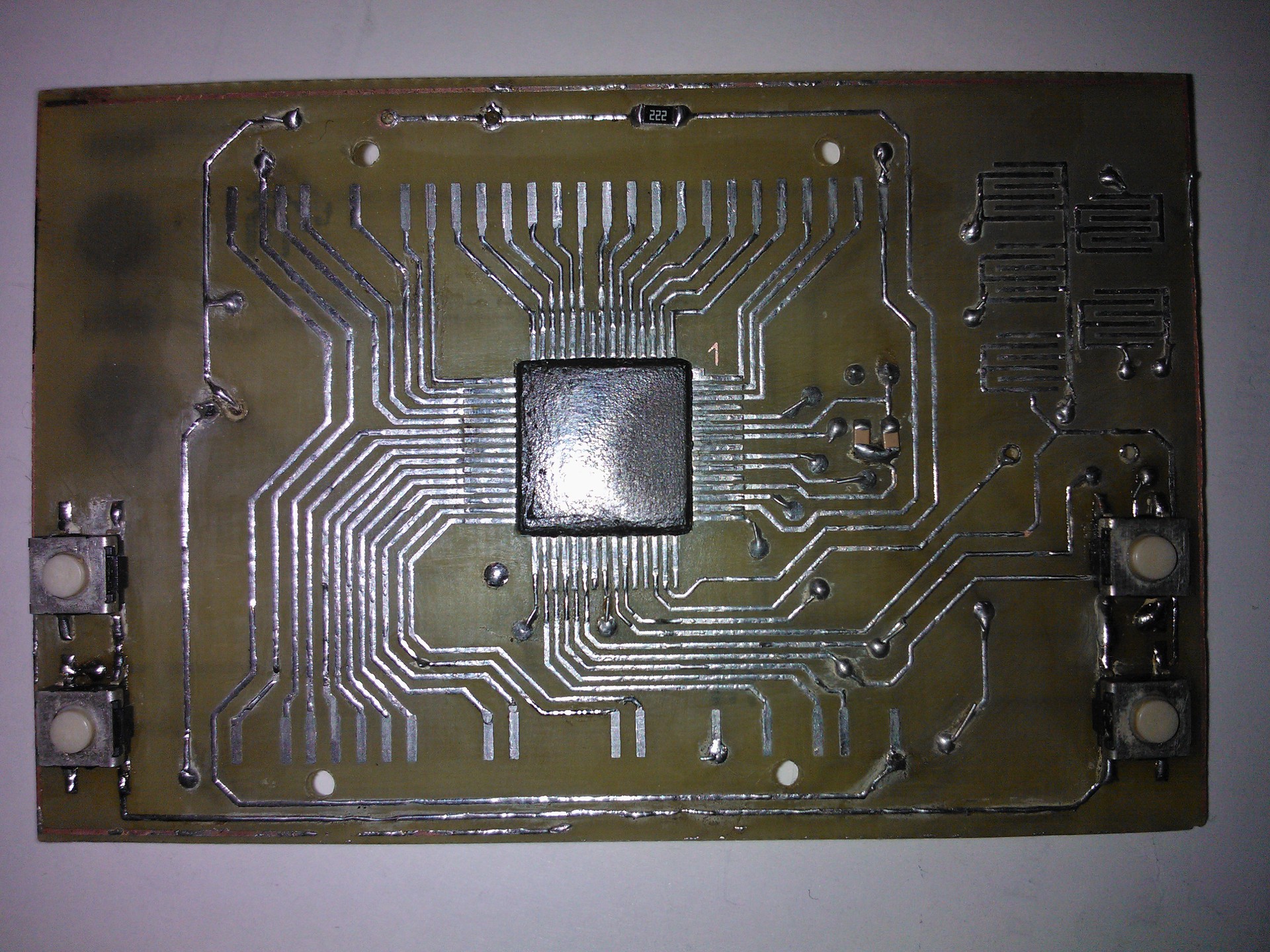

Печатная плата. вид спереди

Восстановление Электроники ИМ 22

Печатная плата. вид сзади

Плата оригинальной игры

Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22

После припаивания всех компонентов сразу же все было включено, и мной были услышаны звуки из пищалки. Потом был прижат с помощью новых резинок (токопроводящие резинки применил от сломанного символьного индикатора HD44770) дисплей и даже появилось какое-то изображение!
Восстановление Электроники ИМ 22

из-за слабого и не равномерного прижатия изображение не полное

Восстановление Электроники ИМ 22

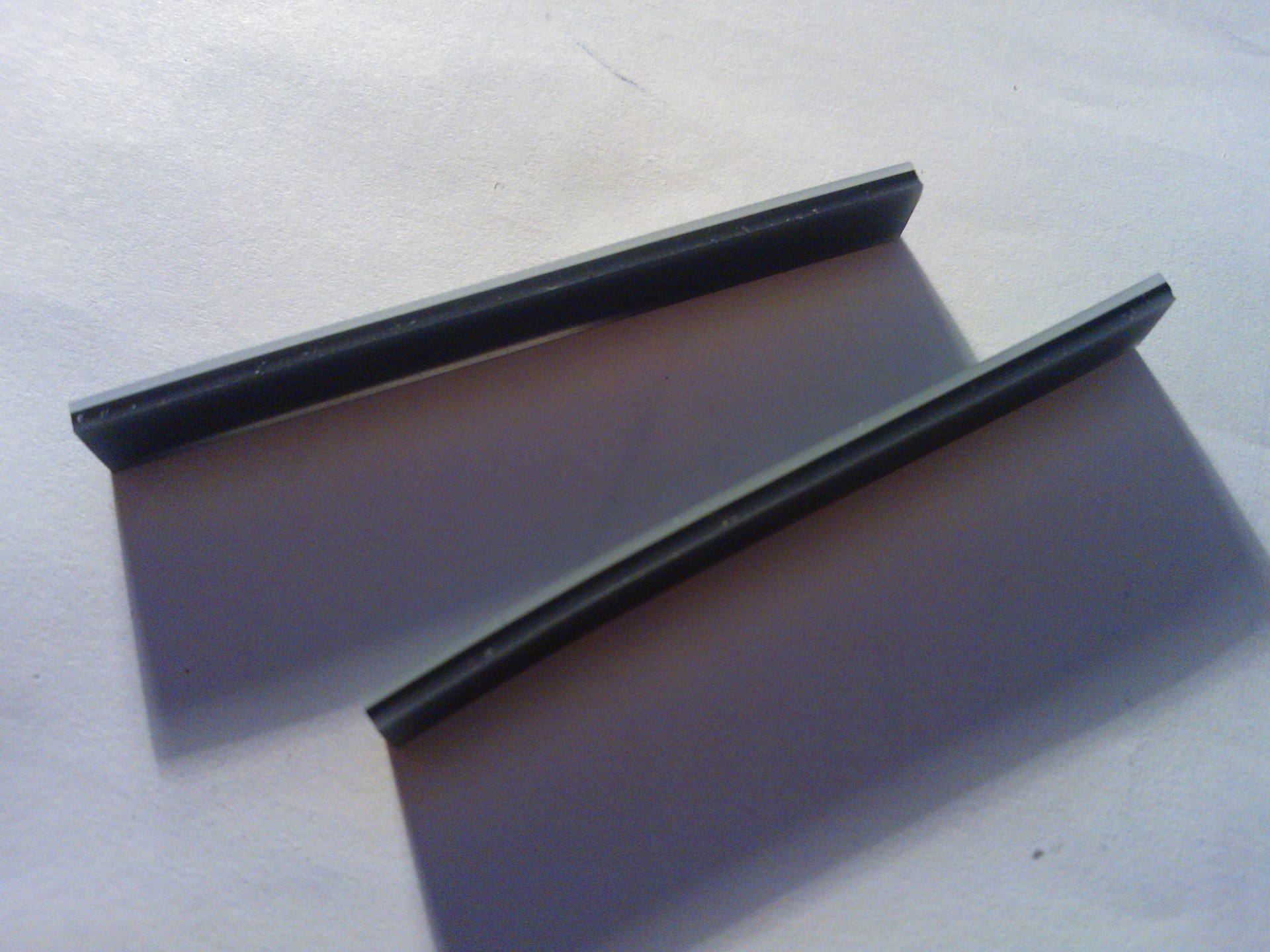

токопроводящие резинки из символьного дисплея

Настало время придумать как прикрепить дисплей к плате. Был выбран способ прижать с помощью рамки из стеклотекстолита. Сказано – сделано, получилось немного криво. Сделаны необходимые отверстия, для крепежного толстого провода. Самое сложное было точно соотнести контакты на дисплее и на плате (в случае не точного соединения горели не те сегменты и очень тускло).
Восстановление Электроники ИМ 22

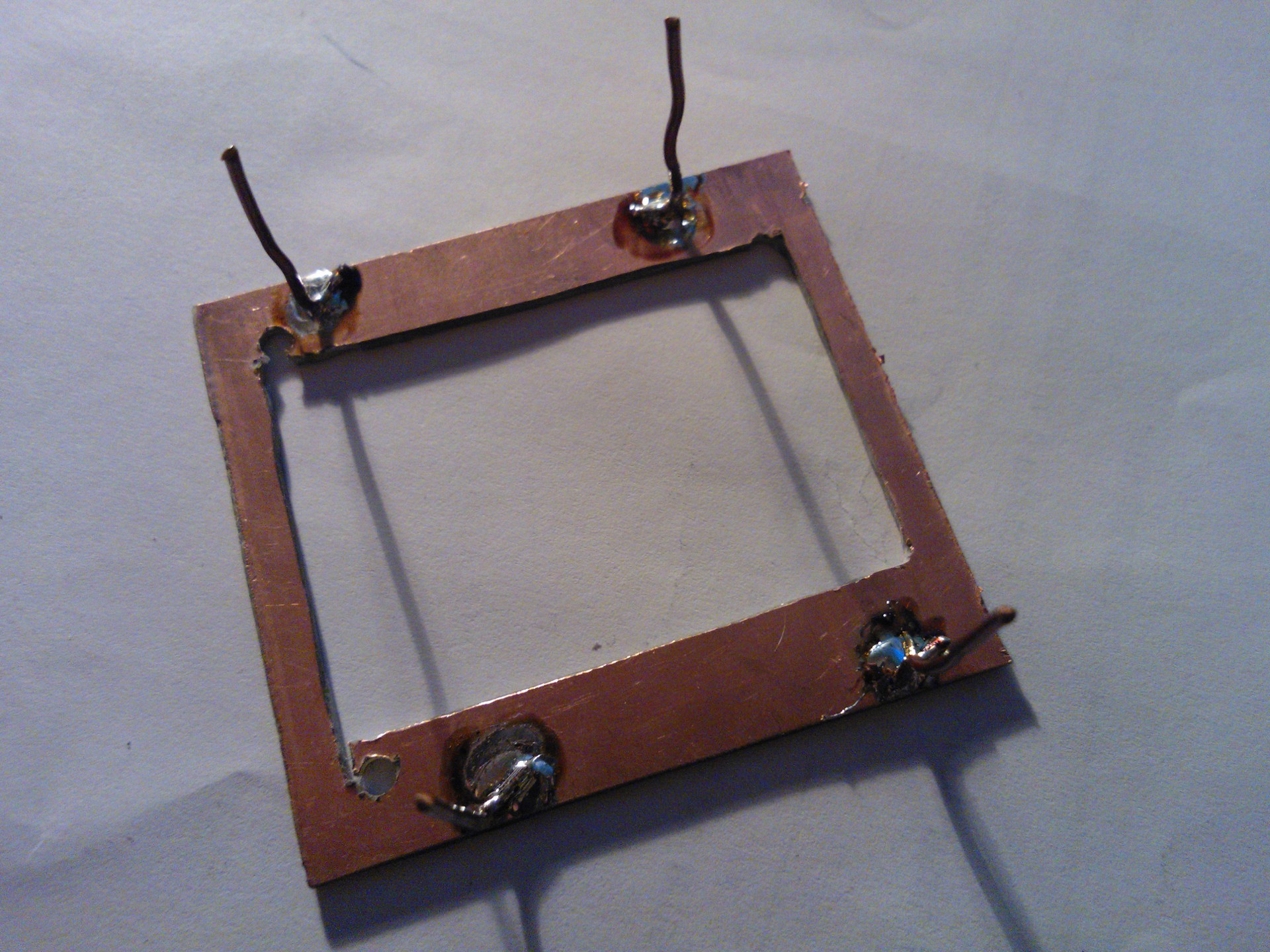

прижимающая рамка

Приклеены кнопки на термоклей.
Одна из модификация была в переработке питания. Было очень неудобно применять две 1,5 вольтовых таблетки, так как нормального держателя не было. Решил использовать резисторный делитель (2 резистора на 100кОм, ток 0,000015А) и батарейку на 3 вольта. На текущий момент работает прекрасно.

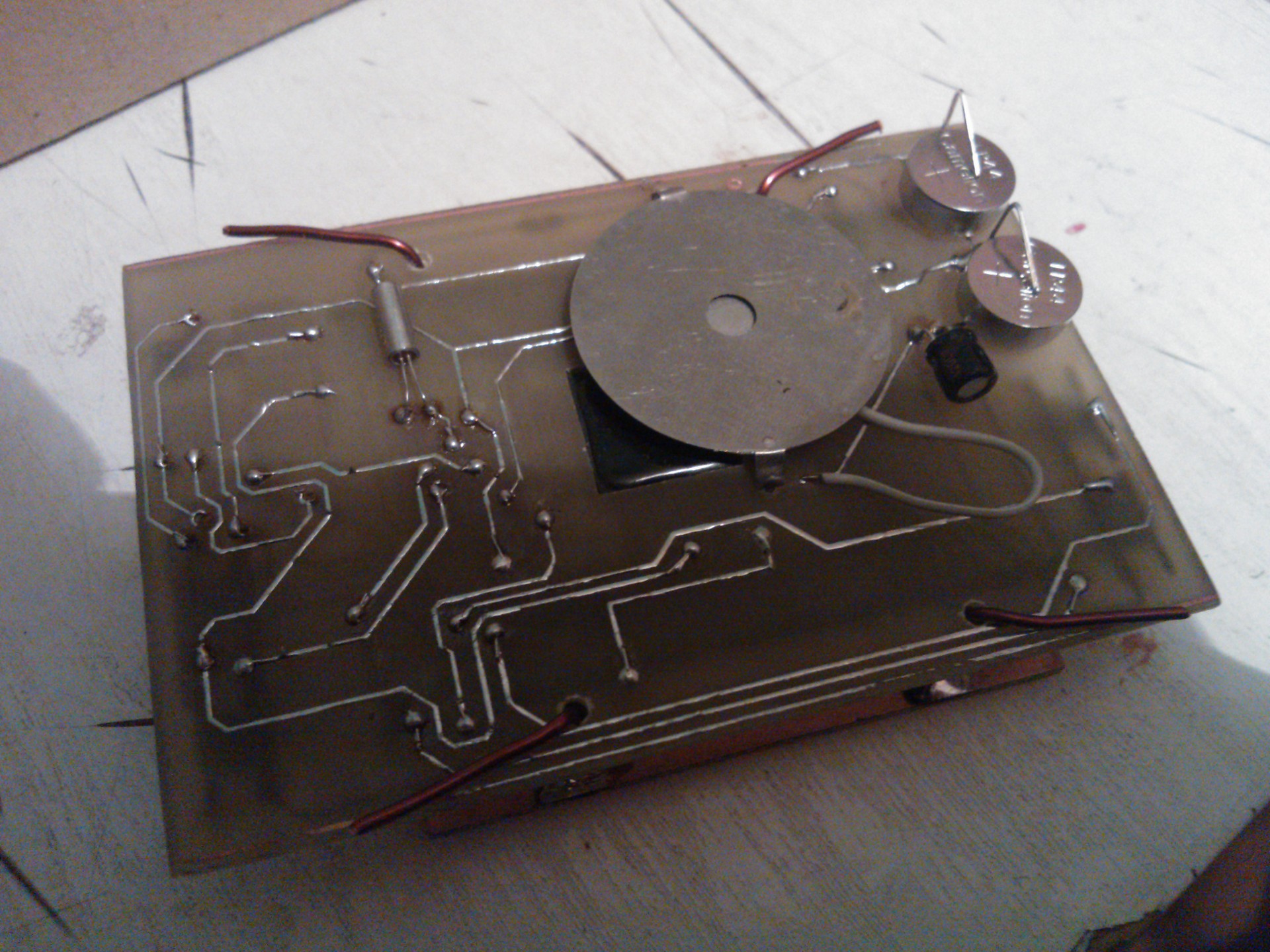

Старая версия
Восстановление Электроники ИМ 22
Восстановление Электроники ИМ 22

Восстановление Электроники ИМ 22

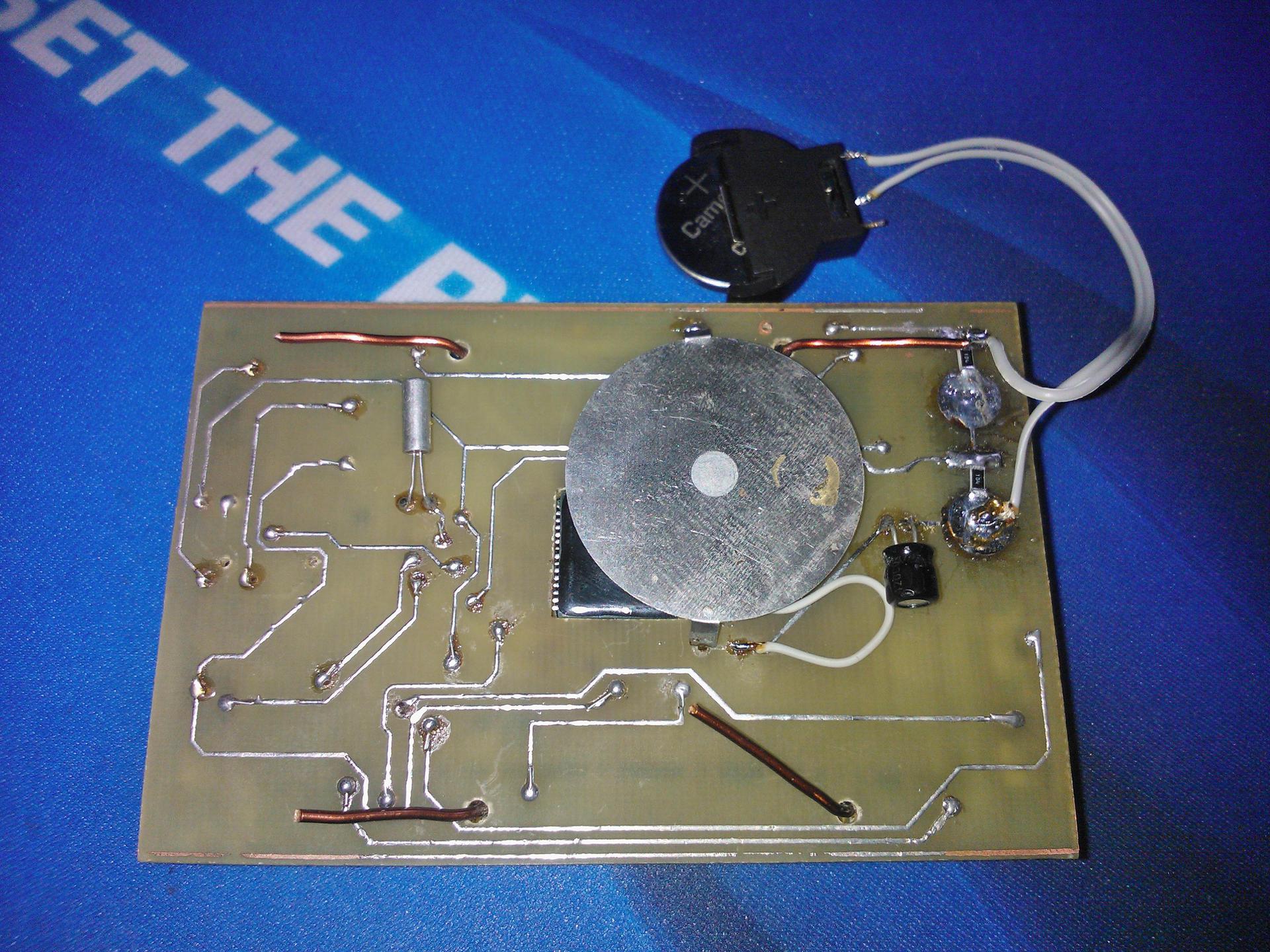

Финальный вариант. Вид сзади

Восстановление Электроники ИМ 22

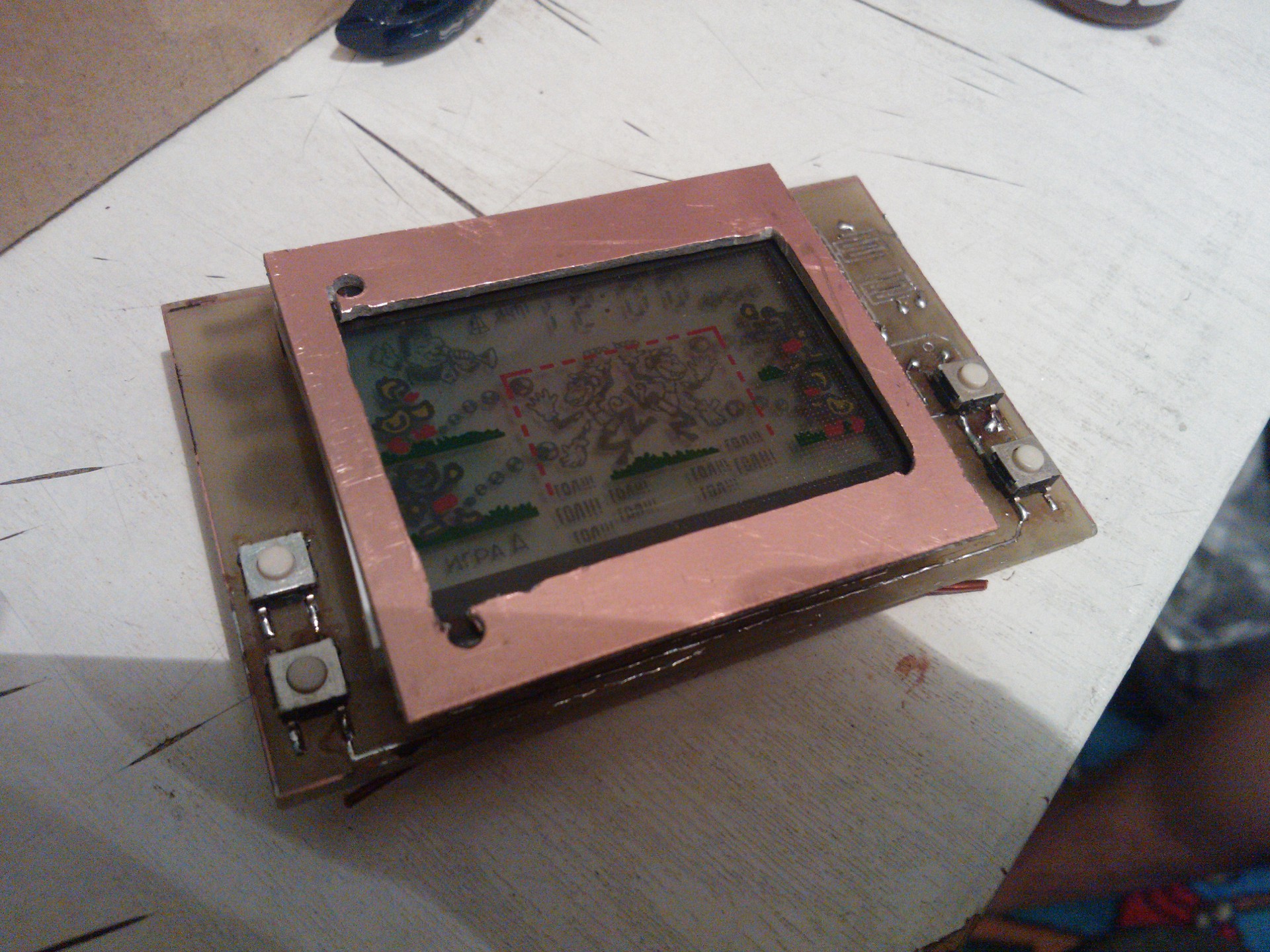

Финальный вариант. Вид спереди

Есть одна проблема: на схеме со всеми элементами при нажатии кнопки «часы» игры отключалась. На данный момент никакие действия не предпринимались. А также заметил, что устройство очень чувствительно к случайным замыканиям дорожек пальцами.

Травку платы и установку элементов производил в общежитии университета, обработку (выпиливание, сверление) производил в лаборатории.

Результатом доволен, особенно удивлен сохранившемуся после стольких лет дисплею (не потерявшему четкости) и тому, что до сих пор без проблем можно найти такие древние микросхемы, которые к тому же еще и работают.
