Сборка Hifidiy Mini USB DAC Mk2 Kit

в 8:26, , рубрики: dac, diy или сделай сам, своими руками, метки: ,

Доброе время суток. Прочитав пост решил попробовать себя в таком не легком деле, как самостоятельная сборка усилителя. Но для начала захотелось попробовать свои силы и потренироваться на чем-то поменьше и я решил собрать DAC. Выбор пал на Mini USB DAC Mk2 от hifidiy.net.

Заказ

Март месяц на дворе, гипс по колено на ноге и как минимум 2 месяца больничного впереди. Надеялся что за месяц он придет и скрасит вечера увлекательным занятием. Заказать через mall.hifidiy.net не получилось из-за сбоя магазина. Связался с продавцом, уточнив мой адрес он вынес вердикт:
109$ (устройство) + 42$ (доставка) + 6$ (сбор PayPal) = 157$
Я уточнил есть ли разница, если я закажу через ebay где цена 149,99$ и бесплатная доставка, на что продавец ответил что разницы нет и что готов сделать скидку до 150 даже если я оплачу через PayPal, что я и сделал. Сразу после оплаты я уведомил об этом продавца, он уточнил адрес и имя получателя и на следующий день отправил. Доставка осуществлялась Air of China post, по России — Почта России. Трекинг номер прилагался. Оплатил я 30 марта, 31 он отправил и уже 4 апреля посылка получила статус «Экспорт». К моему сожалению с этим статусом она провисела до 2 мая а получил я ее только 14 мая.

Посылка

Упаковано было аккуратно в достаточно плотную картонную коробку с толстыми поролоновыми вставками. Коробку по всей видимости доставка потрепала изрядно, так как углы были закруглены.
Содержимое:

  • корпус
  • передняя и задняя панель
  • плата
  • пакет с компонентами
  • блок питания
  • мануал (если это можно так назвать)

Корпус и панели были обернуты тонким мягким материалом, дабы не поцарапались.
Блок питания хоть и рассчитан на 220-240В, но с плоскими контактами, поэтому приходится использовать переходник.

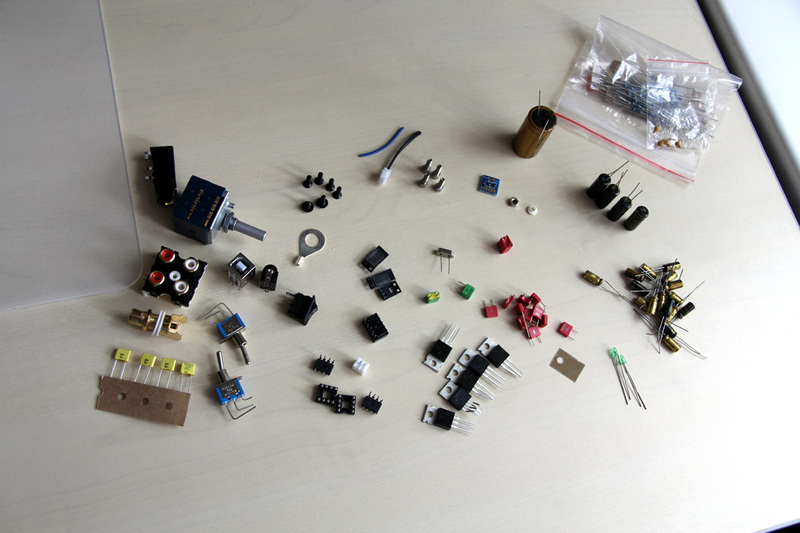

Содержимое пакета с компонентами.
Сборка Hifidiy Mini USB DAC Mk2 Kit
Мануал представляет из себя 2 листа А4. На одно достаточно мелко изображены все схемы, на втором — список компонентов и их количество и небольшие пояснения по поводу какие компоненты какое обозначение имеют на плате.

Сборка

В «инструкции», за более подробной информацией по сборке, предложили воспользоваться разделом asembly instructions на сайте. Однако там я не нашел информации по этой модели. Гугление тоже ничего не дало. Нашел для более старой модели, туда и поглядывал. Ну и на страницу в магазине. Уточнил есть ли инструкция у продавца, на что получил заветную ссылку, но это было уже после того как я закончил сборку.

Сразу оговорюсь что в электронике я не спец и паяю достаточно редко. На плате имеется несколько SSOP элементов, некоторые с очень мелкими ножками, и я надеялся что они будут смонтированы на плату заводским методом. Но плата пришла абсолютно чистая.

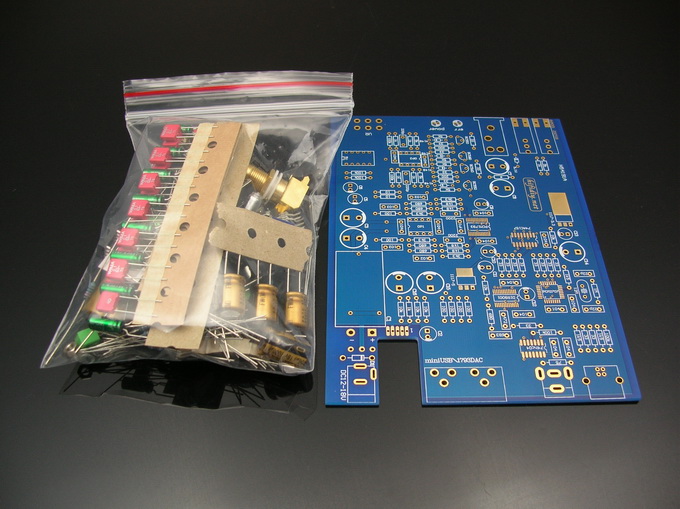

(фото из инструкции, плата немного не так выглядит)

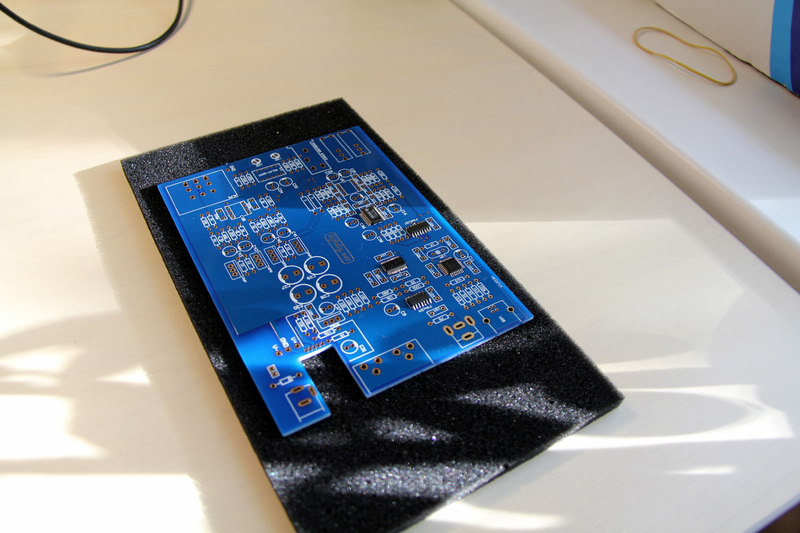

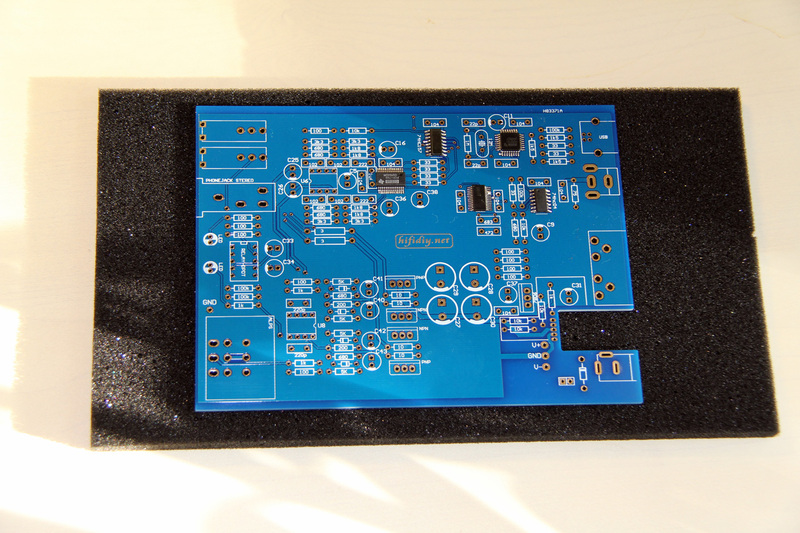

Посмотрел видео уроки по пайке SSOP, поспрашивал людей с форума easyelectronics.ru, и понял что это не простая задача и можно накосячить и испортить плату. Спросил совета у marchenkovdmitry, и он подсказал хорошую идею, отнести плату, например, в ремонт сотовых телефонов, там люди более опытные и занимаются этим каждый день. Так я и поступил, отнес плату с компонентами в ремонт аппаратуры, и на следующий день, отдав n рублей, забрал готовую.
Сборка Hifidiy Mini USB DAC Mk2 Kit
Сборка Hifidiy Mini USB DAC Mk2 Kit
Осталось выбрать свободный вечер и приступить.

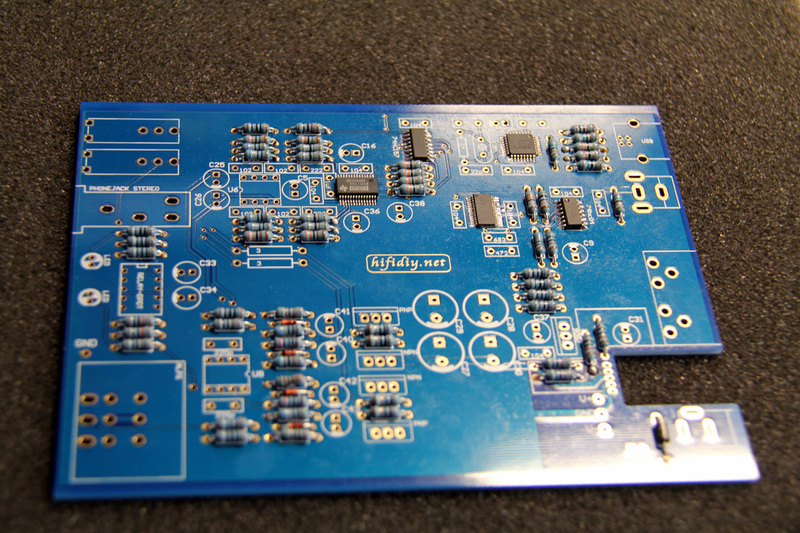

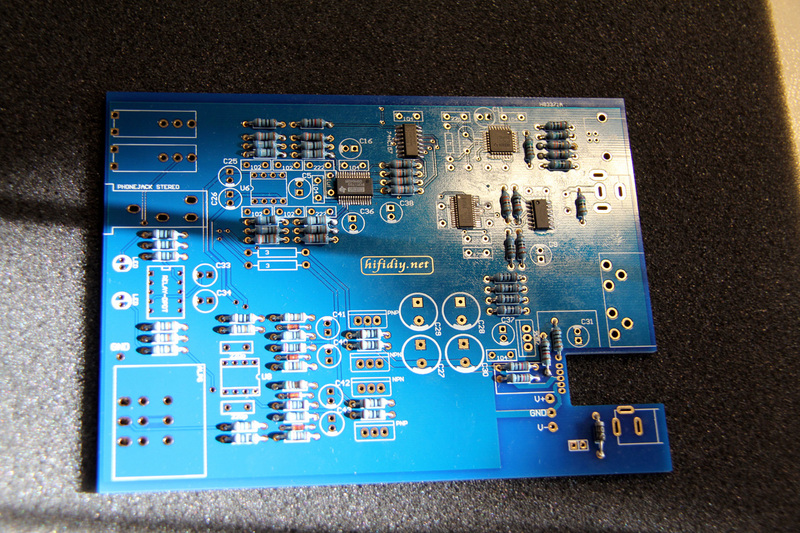

В первую очередь паяем резисторы и диоды.
Сборка Hifidiy Mini USB DAC Mk2 Kit
Сборка Hifidiy Mini USB DAC Mk2 Kit
(извиняюсь за качество фото)

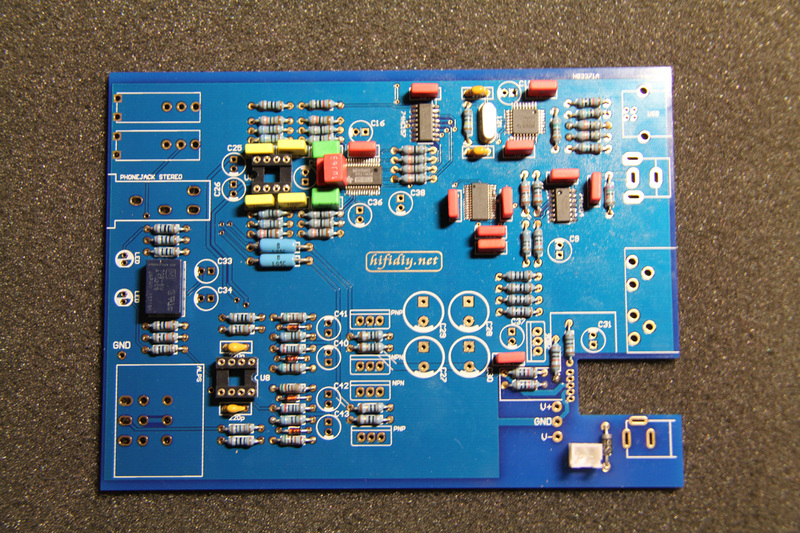

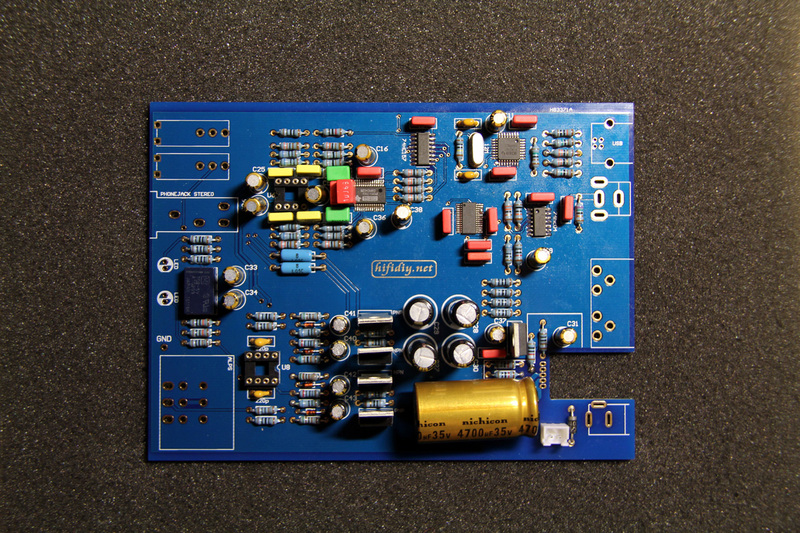

Затем переходим к конденсаторам и остальным компонентам.
Сборка Hifidiy Mini USB DAC Mk2 Kit
Сборка Hifidiy Mini USB DAC Mk2 Kit

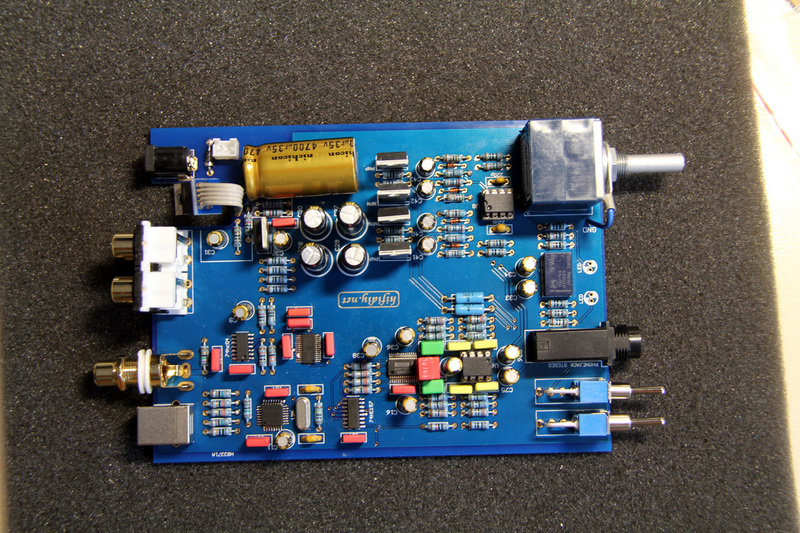

Ну и в конце паяем входные и выходные гнезда, регулятор громкости и остальное.
Сборка Hifidiy Mini USB DAC Mk2 Kit

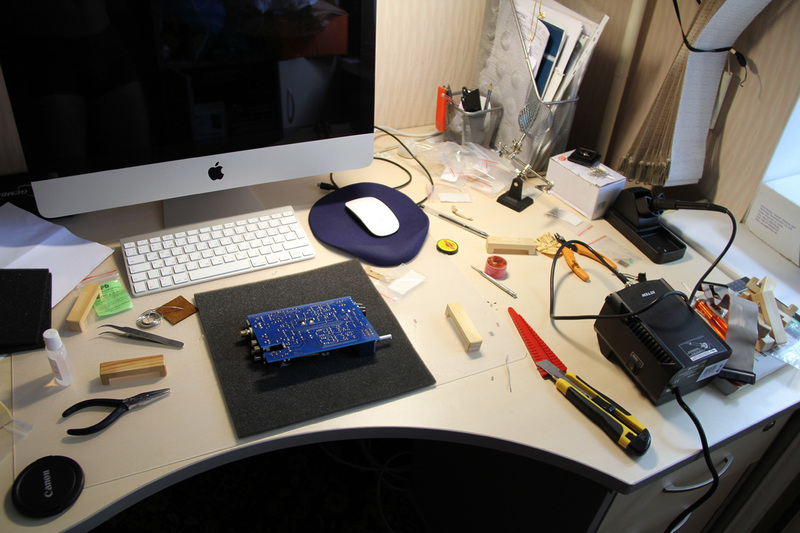

На самом деле ничего сложного нет. Собрал не спеша за 2 вечера.
Сборка Hifidiy Mini USB DAC Mk2 Kit
При пайке использовал безотмывочный флюс и припой для HiFi компонентов (с серебром).

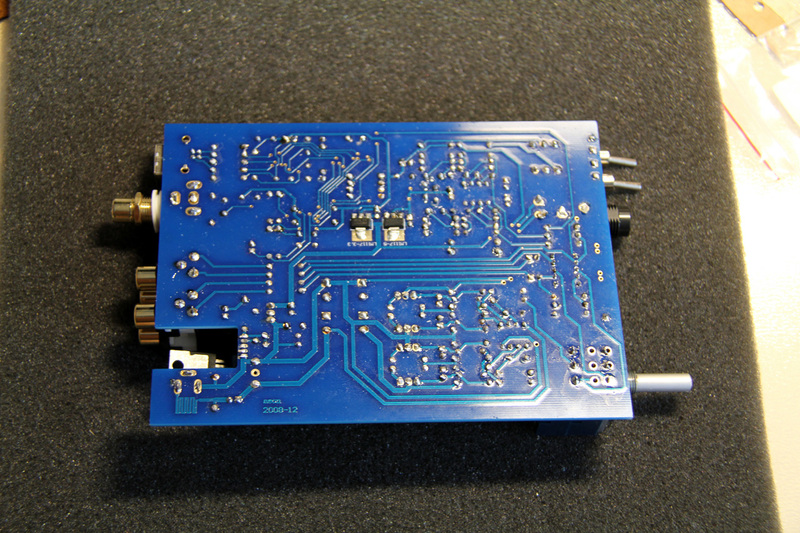

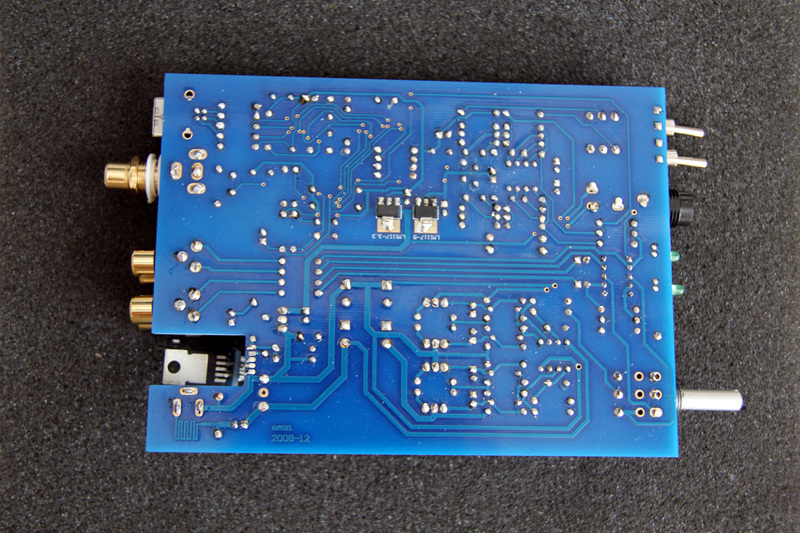

Кому интересна пайка, прошу (не пинайте, я не профи):
Сборка Hifidiy Mini USB DAC Mk2 Kit
Сборка Hifidiy Mini USB DAC Mk2 Kit

Испытания

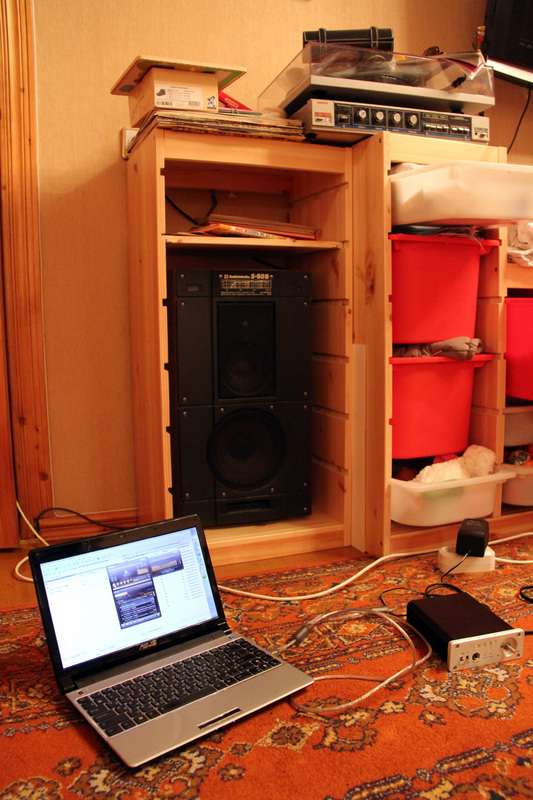

Как только закончил пайку, сразу захотелось его испытать. Не собирая корпуса подключил кнопку включения и блок питания и включил. Диод питания не загорелся, немного смутился и решил до собрать и корпус. Собрал, подключил к компьютеру, тот сразу обнаружил новое устройство и принялся качать для него драйвера. Перезагрузка и вуаля — новое устройство вывода. С трудом подключил наушники (в комплекте переходника с 6.3 на 3.5 не было а у меня нашелся не очень удобный) принялся слушать. Тестовый запуск был на рабочем ноутбуке, на котором особо не было музыки, поэтому гонял онлайн мелодии. При отсутствии сигнала, был небольшой шум в левом канале, но в целом звучало не плохо. Решил исключить фактор наушников и переходника и попробовать на домашней акустике (благо семьи дома не было).
Сборка Hifidiy Mini USB DAC Mk2 Kit
Тут уже зазвучало во всей красе.
Снова посоветовался с marchenkovdmitry. Он сказал что шум скорее всего из-за флюса (грязи и остатков припоя), а диоды не горят, потому что полярность перепутал. Так и оказалось. Разобрал все, почистил плату, перепаял диоды и все заработало как надо.

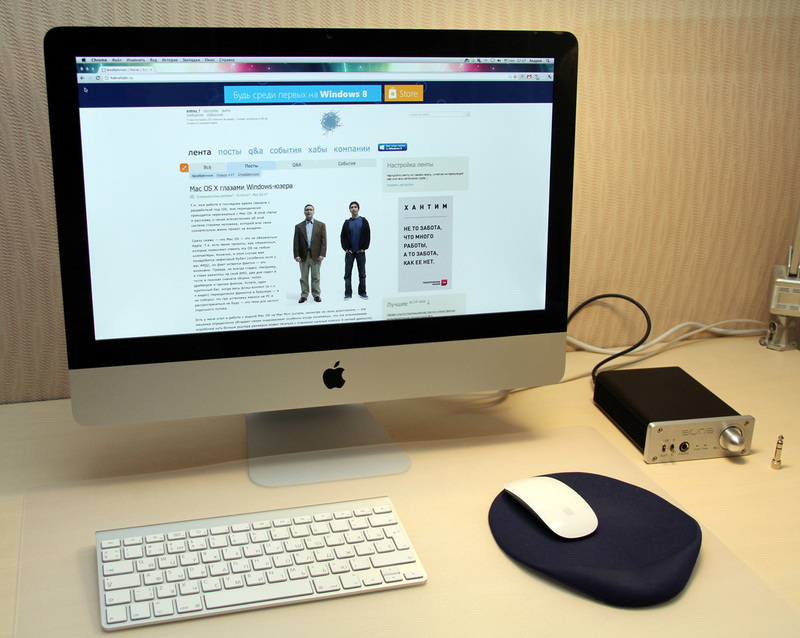

Фото в интерьере:
Сборка Hifidiy Mini USB DAC Mk2 Kit

Выводы

Я доволен. Получил не плохое устройство, удовольствие от сборки и +5 к опыту паяния. Возможно вышло дороговато, и можно было собрать дешевле и более хорошее устройство (в классе А). Но, опять же повторюсь, я доволен тем что получилось у меня.

В качестве отступления:
У Mini USB DAC Mk2 есть режим работы в классе А, но при переключении звук очень очень тихий. Задал вопрос продавцу на эту тему, ответа пока не получил. marchenkovdmitry считает что возможно нужно более мощное питание.
