Привет! Знакомый энтузиаст приобрёл гору китайских комплектующих для электрогитары и попросил у меня помощи с её сборкой, так как детали имели некоторые особенности и не совсем подходили друг к другу.
Увлекательный процесс работы и получившийся музыкальный инструмент теперь можно рассмотреть и послушать во всех подробностях.
Постановка задачи
Человеку захотелось всего-навсего собрать обыкновенный стратокастер с тремя однокатушечными звукоснимателями, классическими очертаниями пера грифа и модерновой машинкой тремоло на двух регулируемых по высоте опорах.
Однако все компоненты были не приобретены в виде единого набора для сборки наподобие синглката от Harley-Benton, а заказаны вразнобой у разных продавцов из Поднебесной.
Как показала практика, даже готовый конструктор телекастера от IRIN пришлось собирать со значительными трудностями. Интуиция подсказывала, что теперь придётся попотеть ещё больше, и она не ошиблась.
Особенности грифа
С самого начала этот дешёвый китайский гриф мне понравился. Он изготовлен из прочной кленовой древесины, не склонной к растрескиванию, в отличие от благородных махагони.
Приятное на ощупь сатиновое покрытие горчично-оранжевого цвета выглядит просто шикарно и не будет прилипать к коже рук. Во всяком случае, пока не отполируется в результате многочасовой игры.

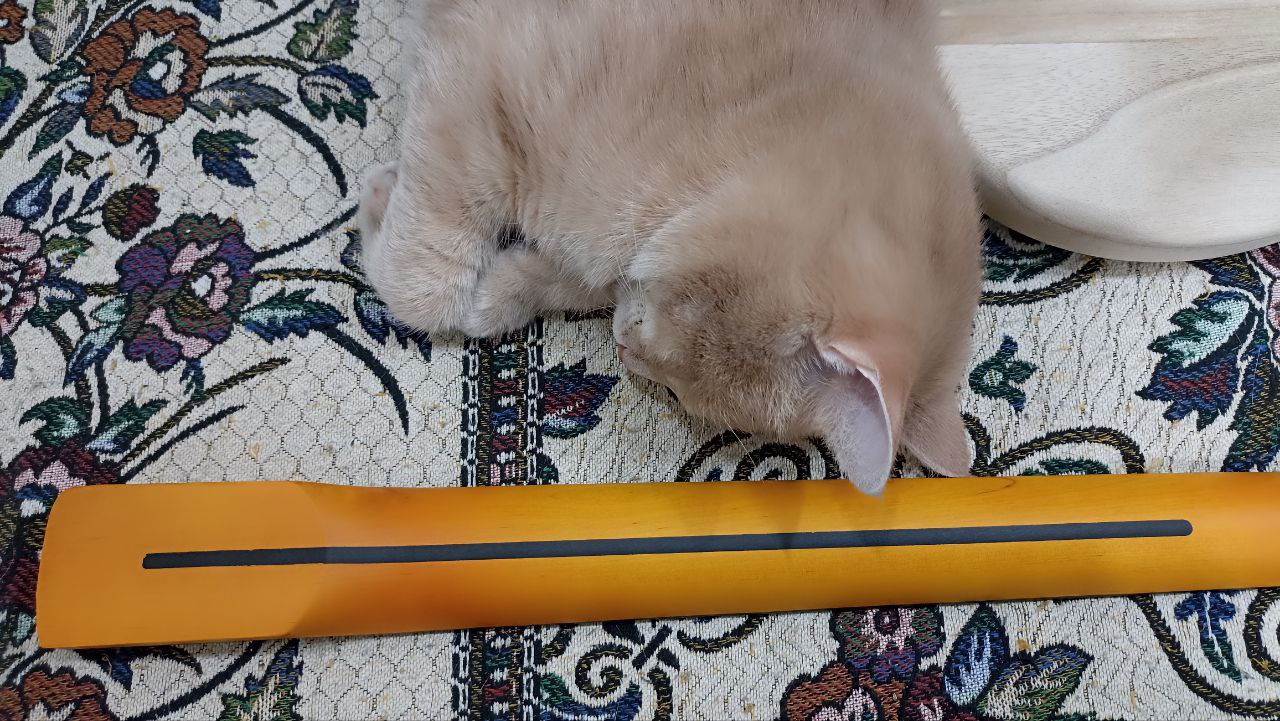

«Полоска скунса», она же «холка бобра» на задней стороне грифа просто нарисована. В конструкции цельнокленовых фендеровских грифов без накладки эта полоска из ореховой древесины требовалась затем, чтобы закрыть канал, профрезерованный для установки анкерного стержня.

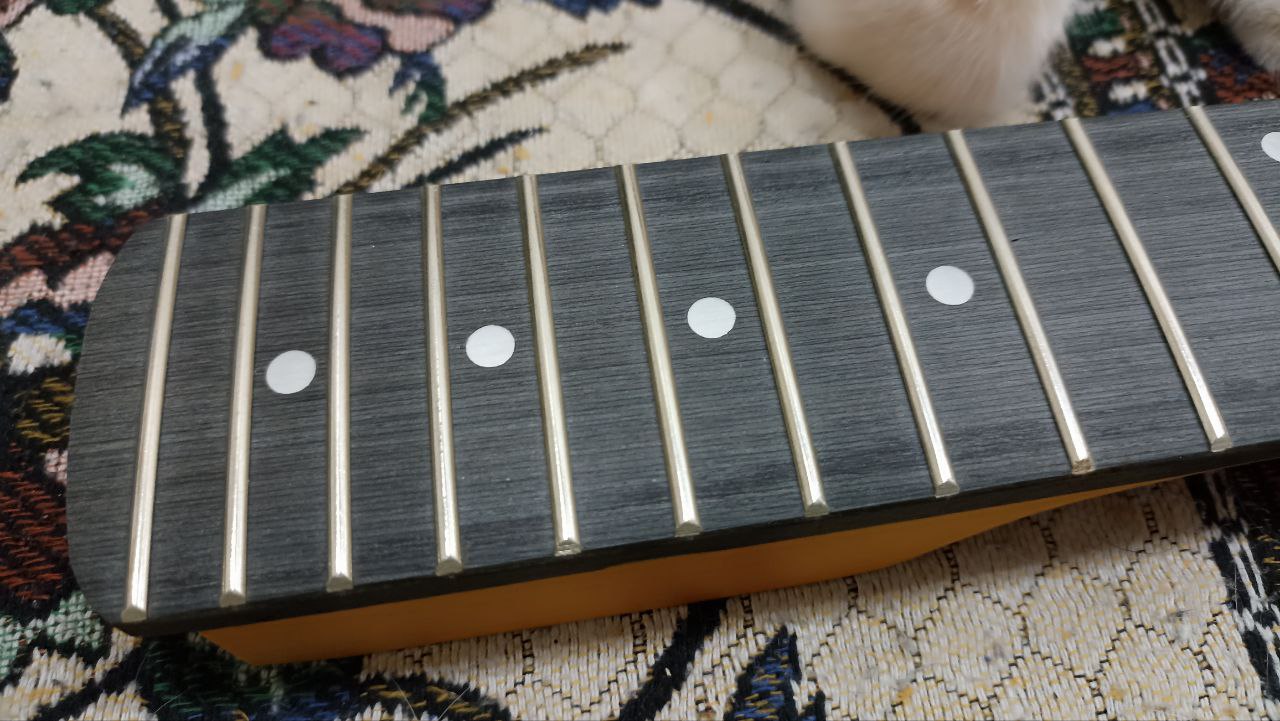

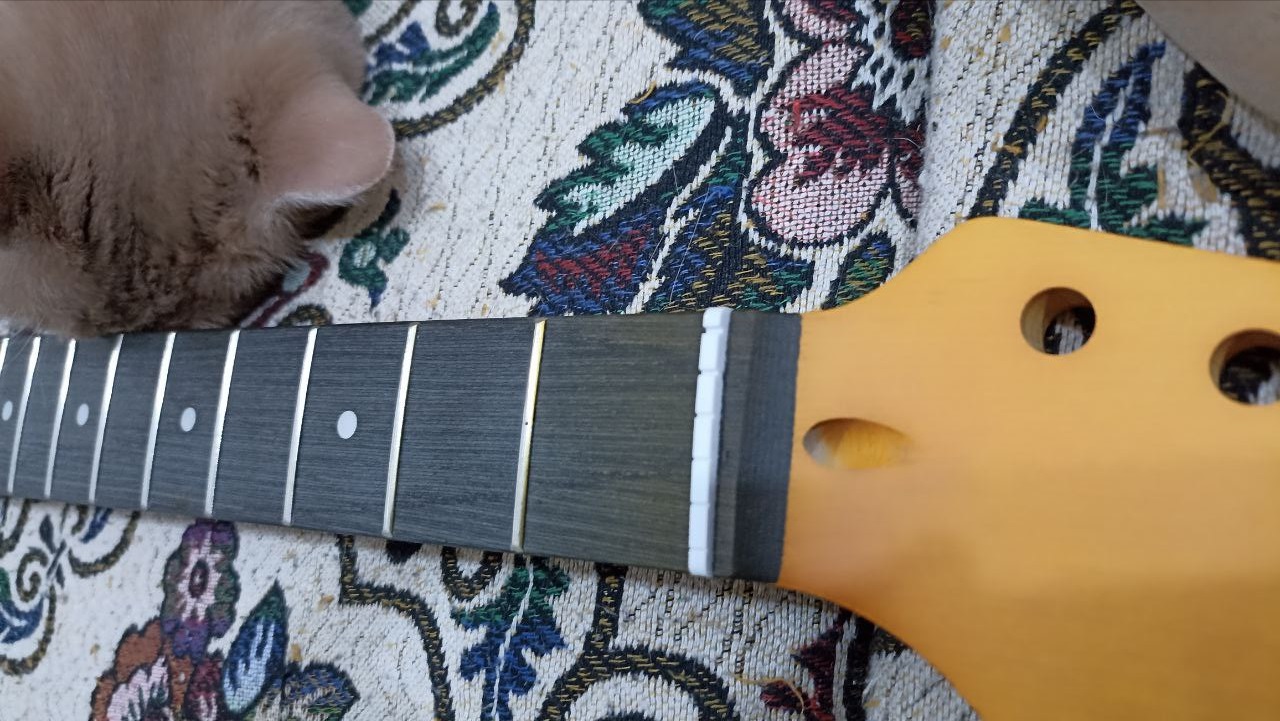

У сегодняшнего китайского грифа накладка есть, и выполнена она, конечно же, из бамбукового «техновуда». Этот ставший широко распространённым материал не просто дёшев, возобновляем и экологичен.
Ещё он проявляет прекрасную износостойкость и долговечность даже при контакте с водой и маслами. Именно поэтому данный материал получил заслуженное признание в мире разделочных досок. Он эстетичен и приятен на ощупь.
Все вышеперечисленные преимущества «технической древесины» из волокон бамбука весьма пригодятся не только кухонной утвари, но и накладке грифа струнного щипкового инструмента.
Сегодня накладка из такого материала является одним из отличительных признаков самых дешёвых электрогитар. Однако дешёвый инструмент совсем не обязательно является плохим.

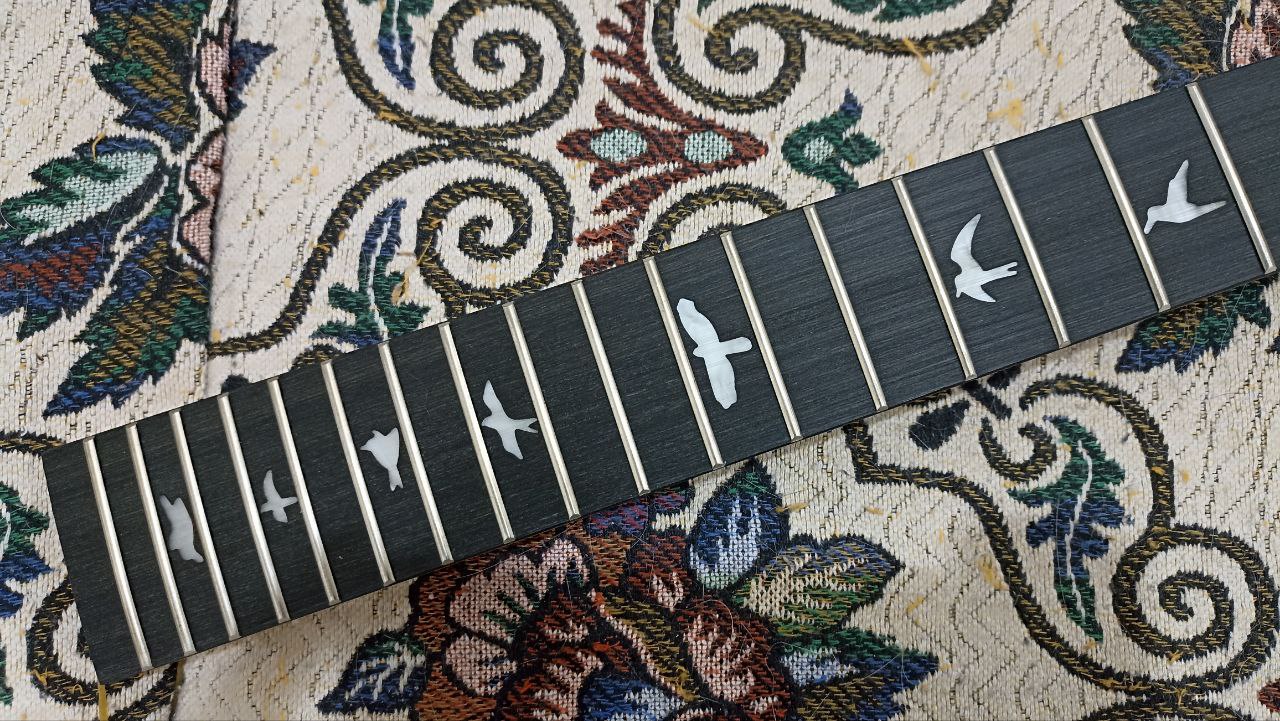

Мой самый любимый гриф с перлоидными маркерами ладов в виде весёлой стайки разнообразных птичек гордо несёт на себе бамбуковую накладку и верно служит ничуть не хуже гораздо более дорогих.
Лады установлены и закатаны достойно. Ощутимо выступающих острых краёв не наблюдалось, однако мной была произведена традиционная профилактическая работа надфилями и специальными ластиками, чтобы предотвратить появление «кусачих» ладов в дальнейшем.
Верхний порожек из пластика белого цвета выглядит вполне прилично. Не исключено, что после полной сборки гитары в процессе её отстройки понадобится углубить пазы под струны, но на данном этапе оставляем всё как есть.
Установка колков
Казалось бы, что может быть проще?
Сегодня стандартные колковые механизмы электрогитар крепятся путём вворачивания резьбовых втулок в основания с дополнительной фиксацией маленькими шурупами, препятствующими проворачиванию последних относительно пера грифа.

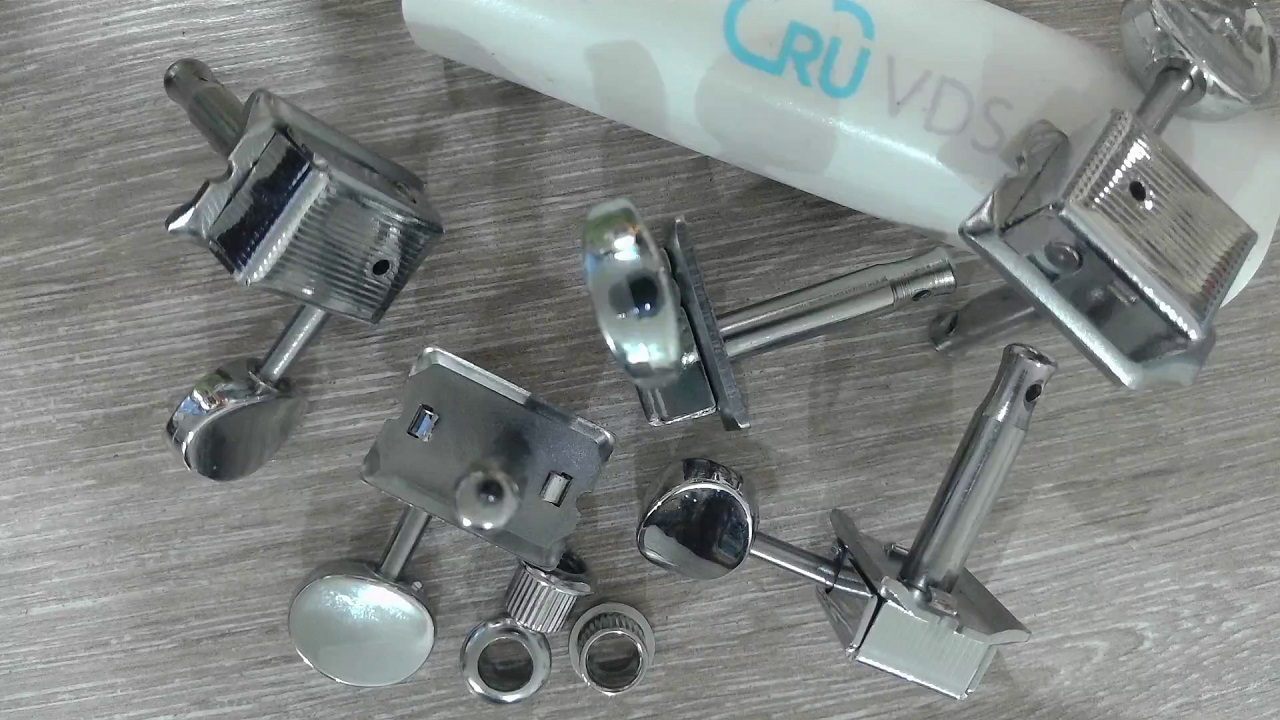

Однако заказчик электрогитары пожелал укомплектовать её колками винтажного типа со втулками без резьбы, запрессовываемыми в древесину пера грифа.

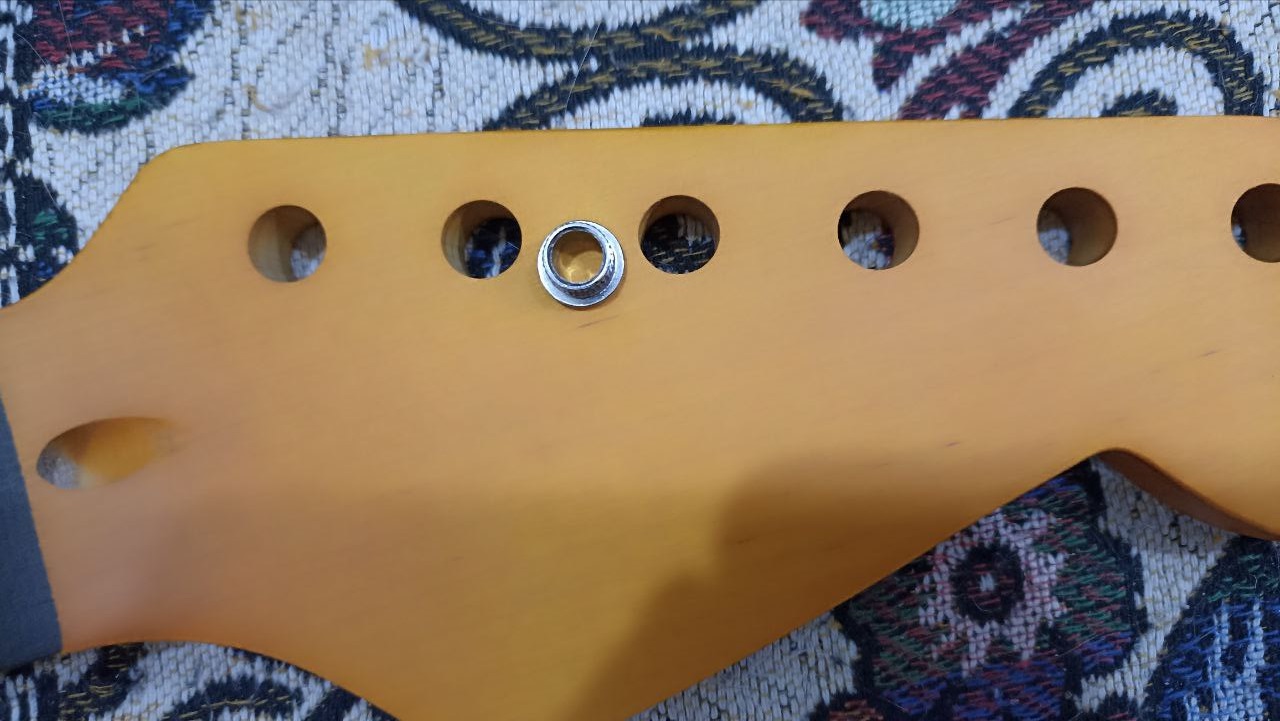

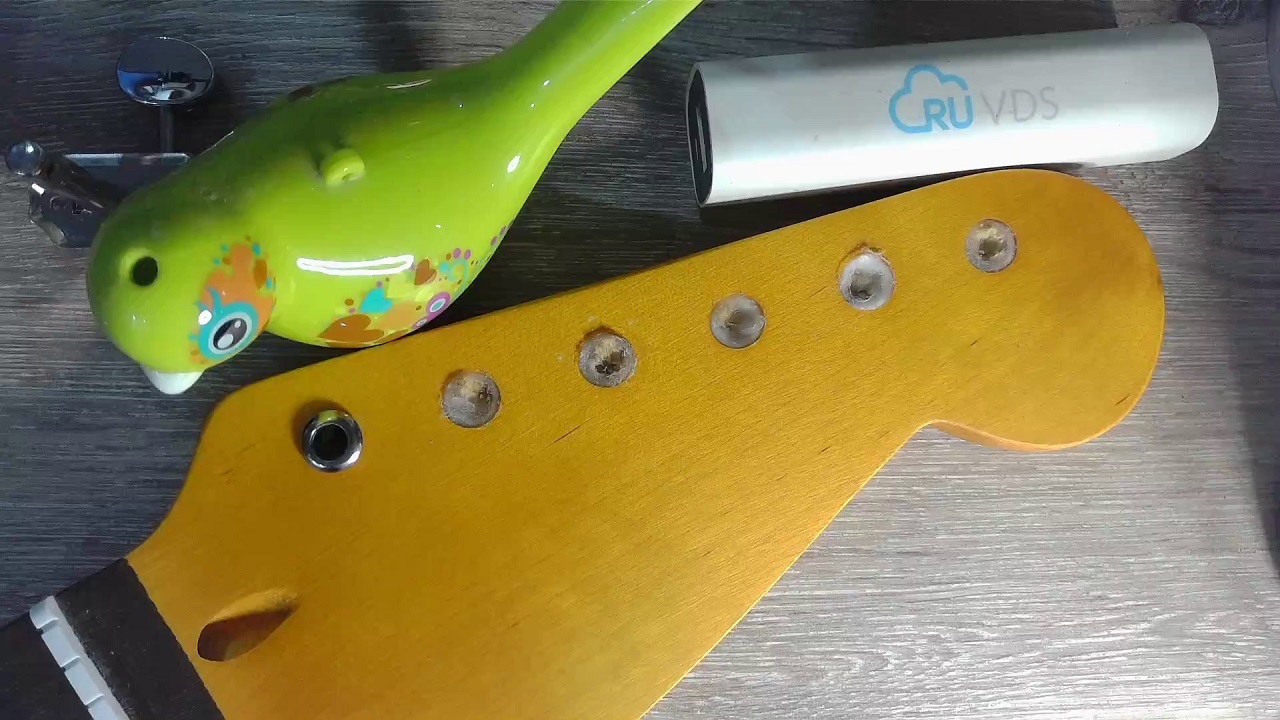

Проблему составило только то, что отверстия в последнем оказались готовыми и с диаметром, рассчитанным под модерновые резьбовые колки. Поэтому мне пришлось думать, как уменьшить отверстия, чтобы надёжно запрессовать в них узкие винтажные втулки.
Деревяшек подходящего диаметра, чтобы вклеить их в отверстия, в моём распоряжении не нашлось. Было решено воспользоваться импровизированным композитным материалом из нетканых целлюлозных салфеток и цианоакрилатного клея. Это прочный, напоминающий полиэтилен материал, хорошо поддающийся механической обработке.
Чтобы не тратить много клея на создание объёма, который сразу же будет высверлен, не помешает воспользоваться какой-нибудь цилиндрической направляющей.

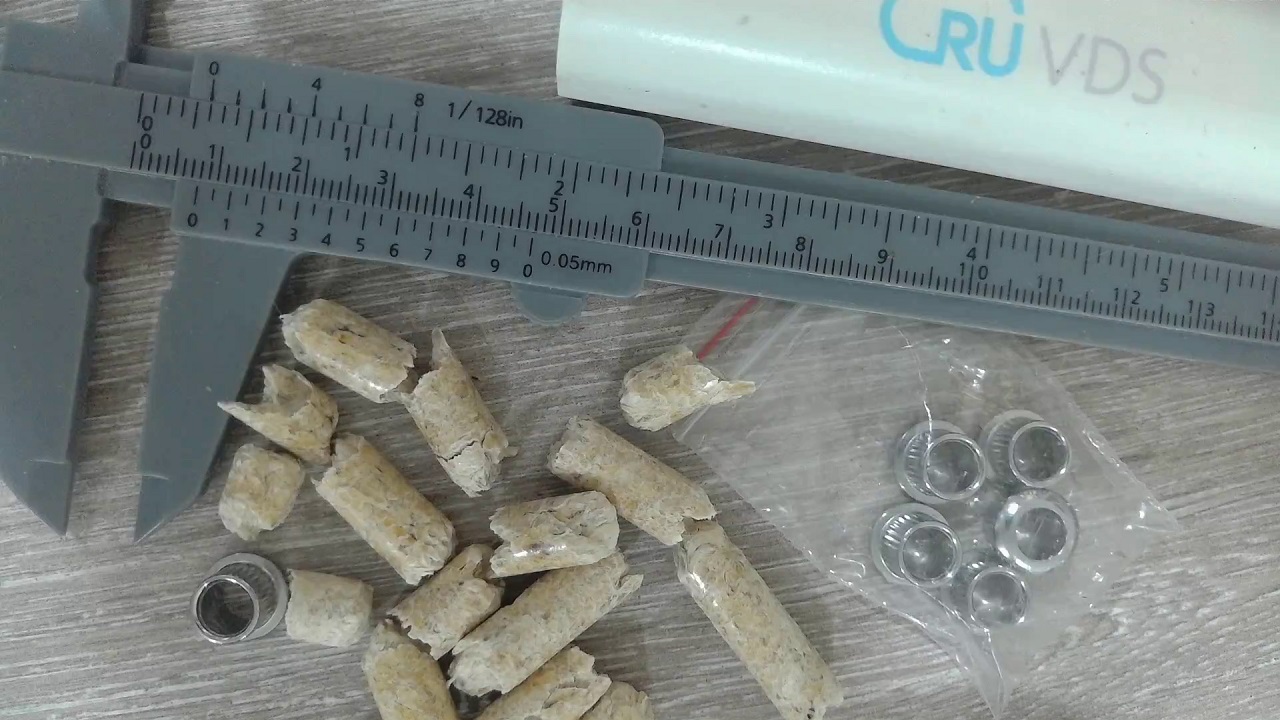

Оказалось, что диаметр толстых пеллет из хвойной древесины для отопительных котлов, которые часто продаются в качестве наполнителя для кошачьего туалета, как раз немного меньше, чем у подлежащих запрессовыванию частей колковых втулок.
Полоски нетканого материала наматываются на пеллеты до требуемого внешнего диаметра, после чего получившиеся заготовки помещаются внутрь отверстий пера грифа и пропитываются цианоакрилатным клеем.

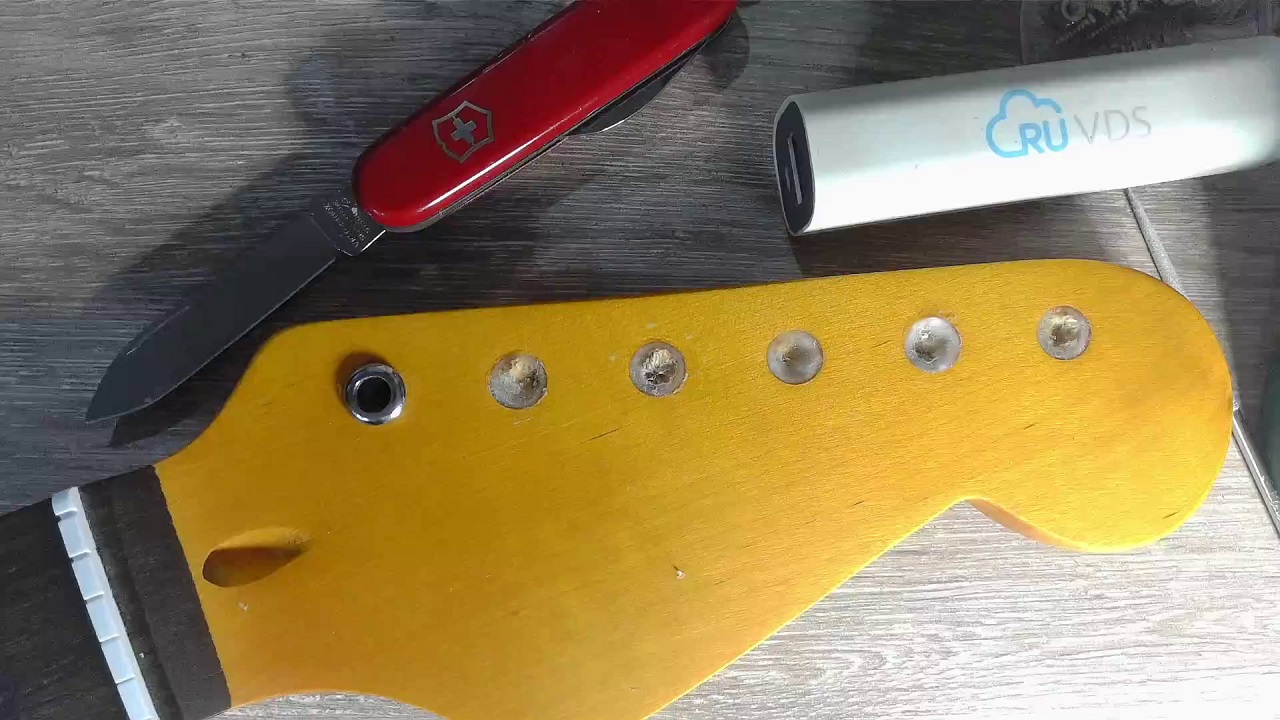

После полимеризации последнего срезаем выступающие излишки острым ножом.
Затем аккуратно сверлим тонким сверлом новое отверстие.
Скорее всего, оно получится не совсем по центру старого, но надфили и терпение помогут исправить сложившуюся ситуацию.

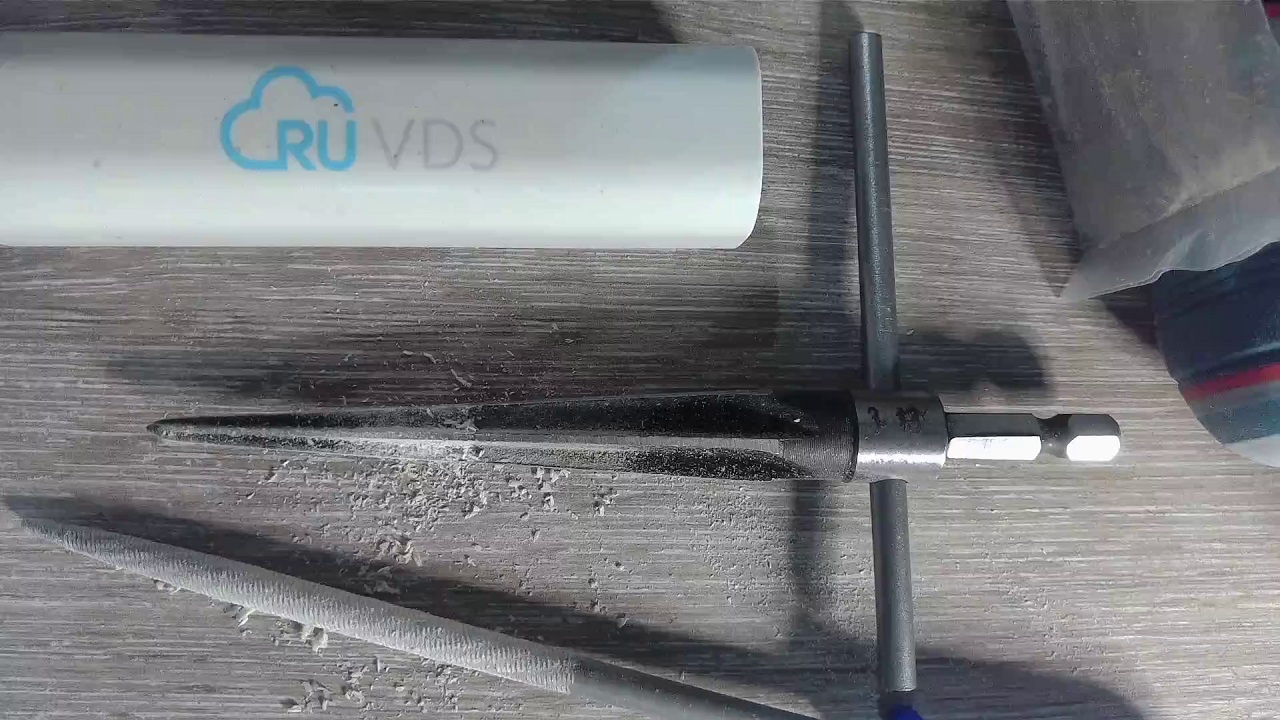

Далее постепенно расширяем отверстия при помощи развёртки.

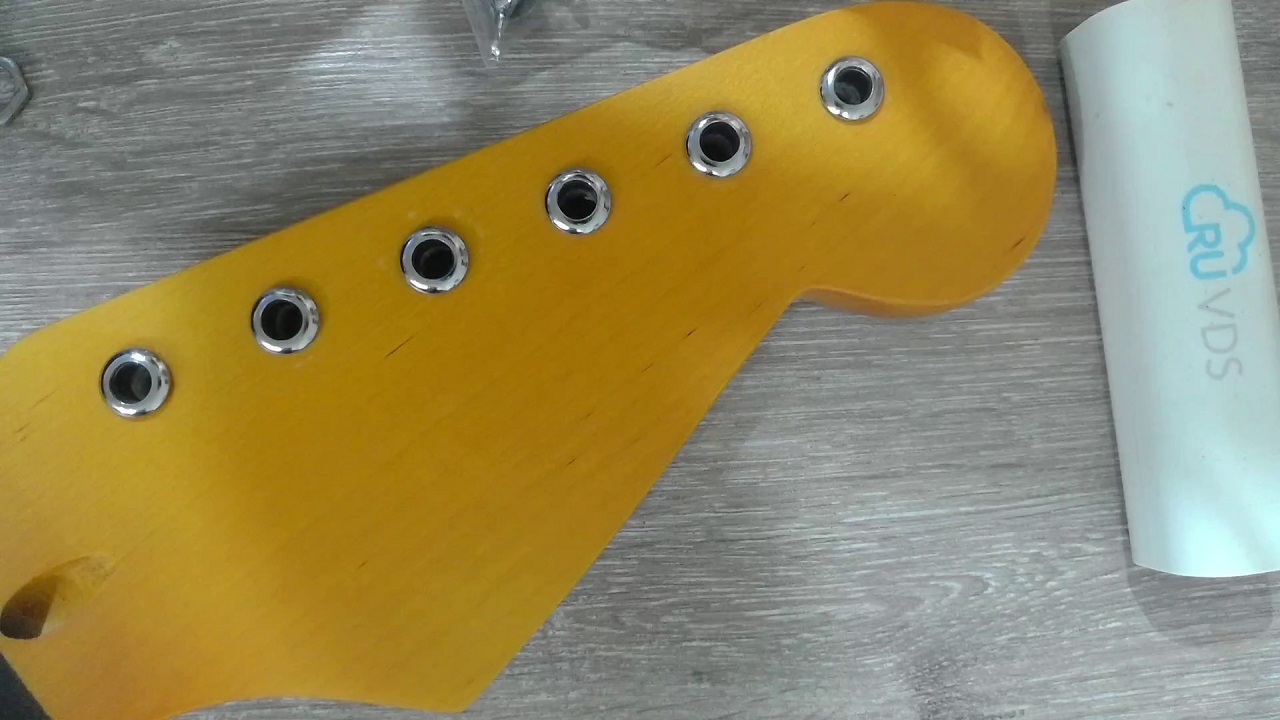

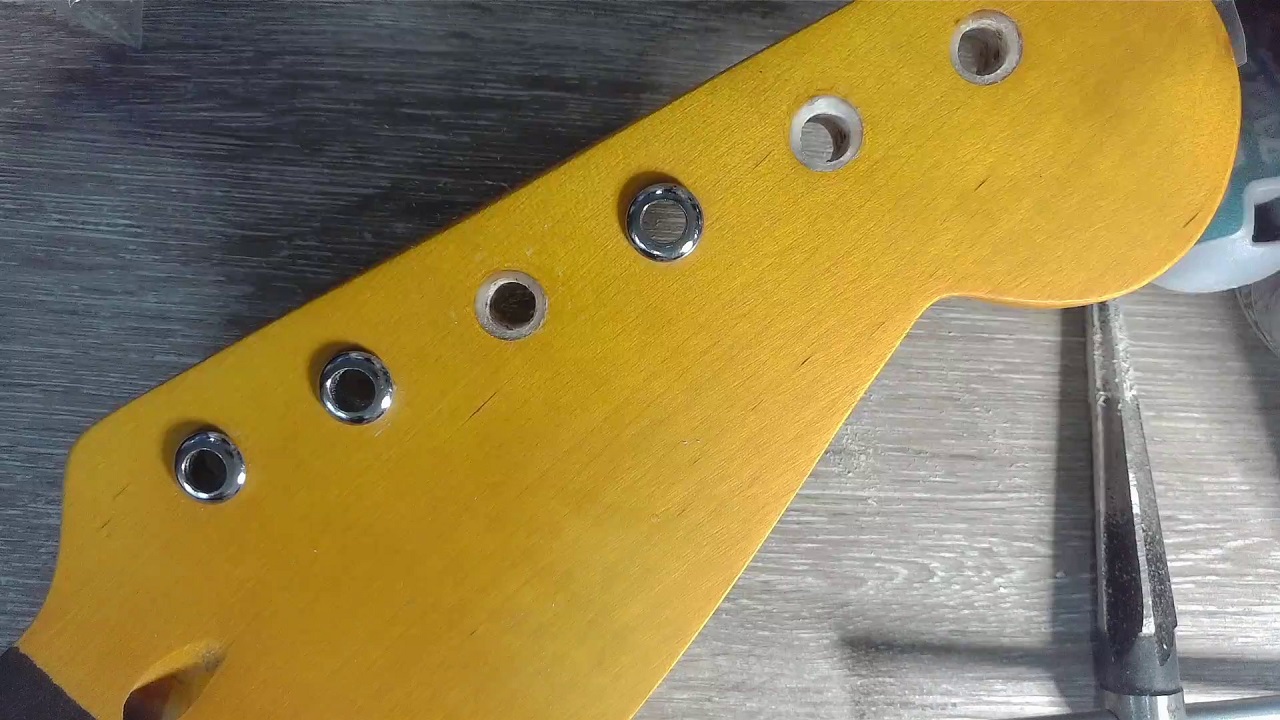

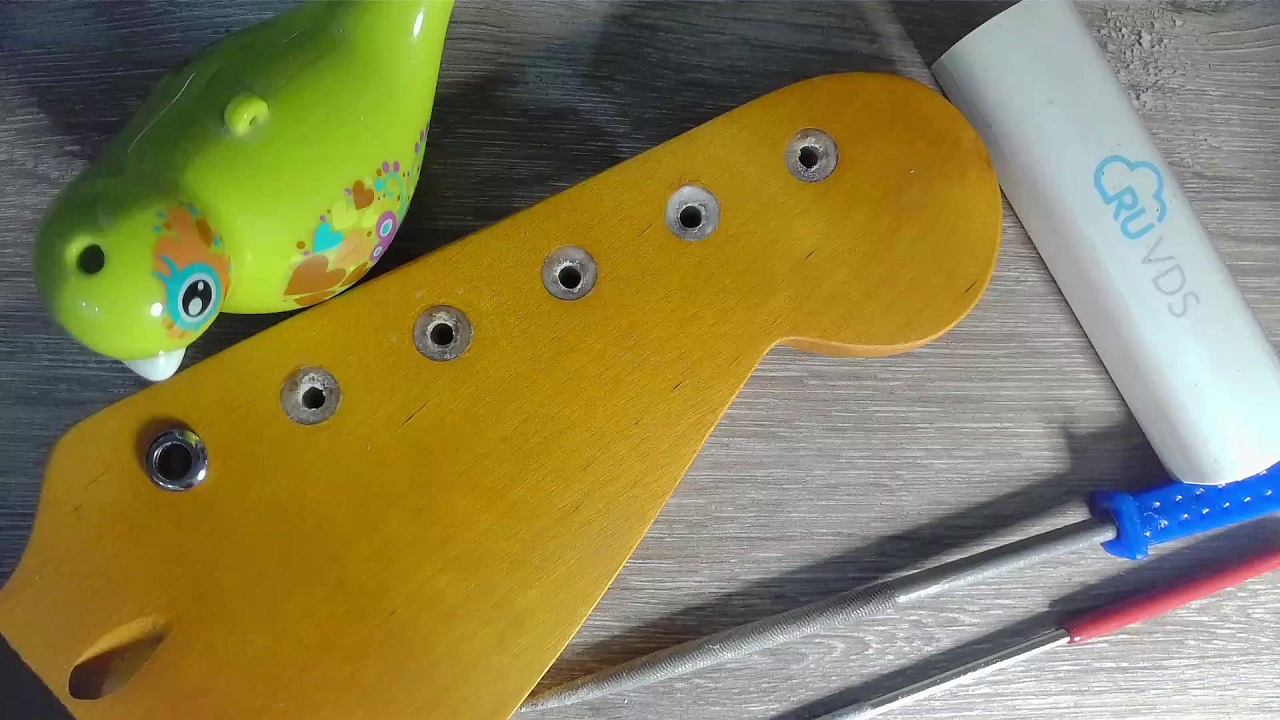

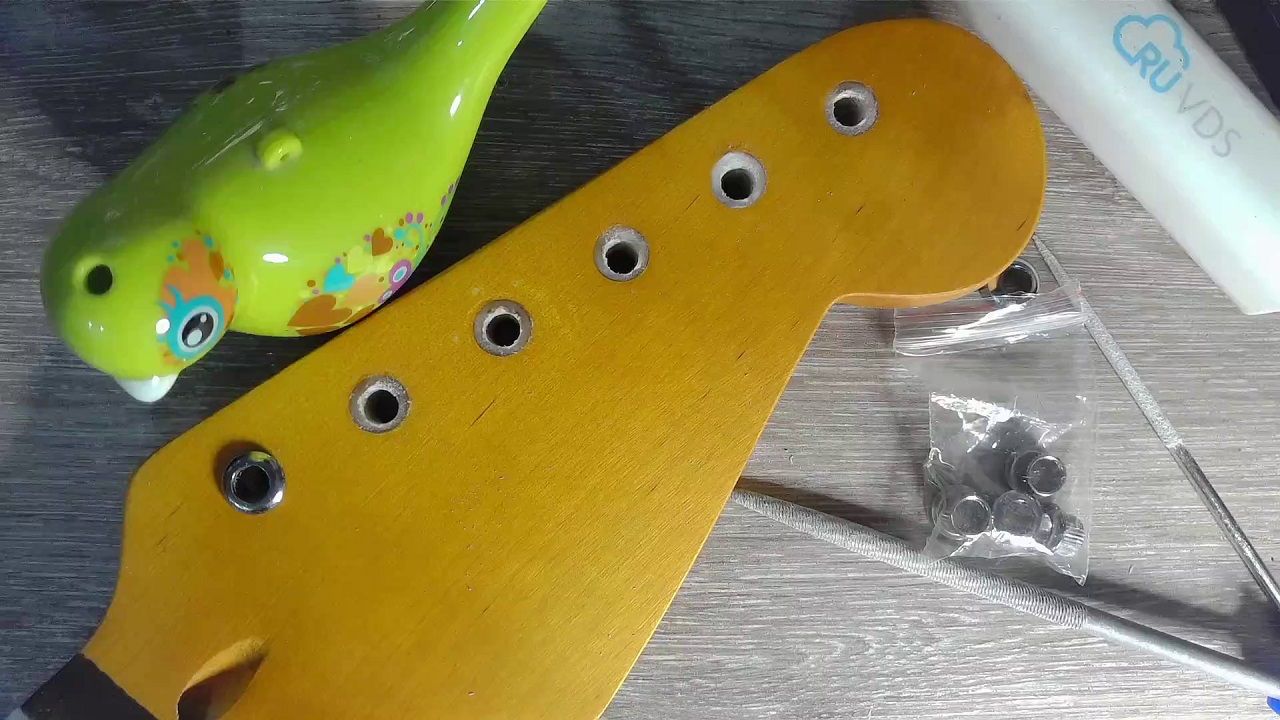

Втулки колков встают на свои места одна за другой.

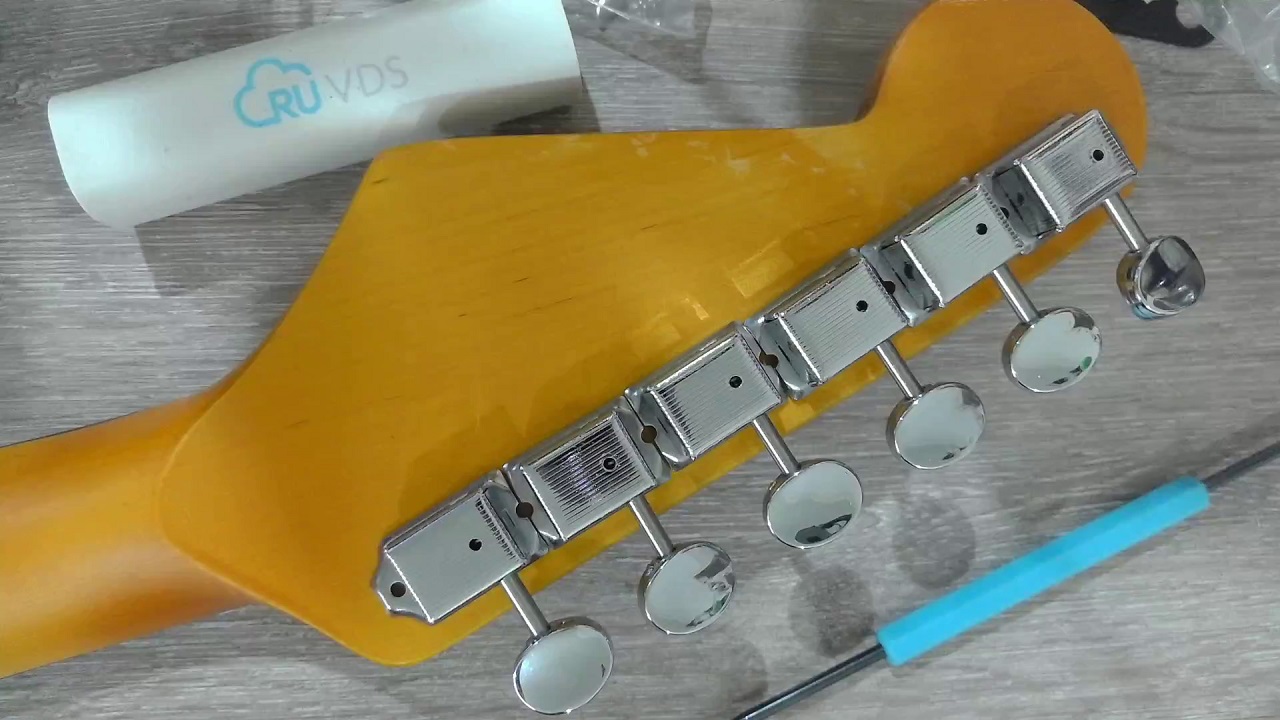

Готово! Пора устанавливать червячные механизмы.

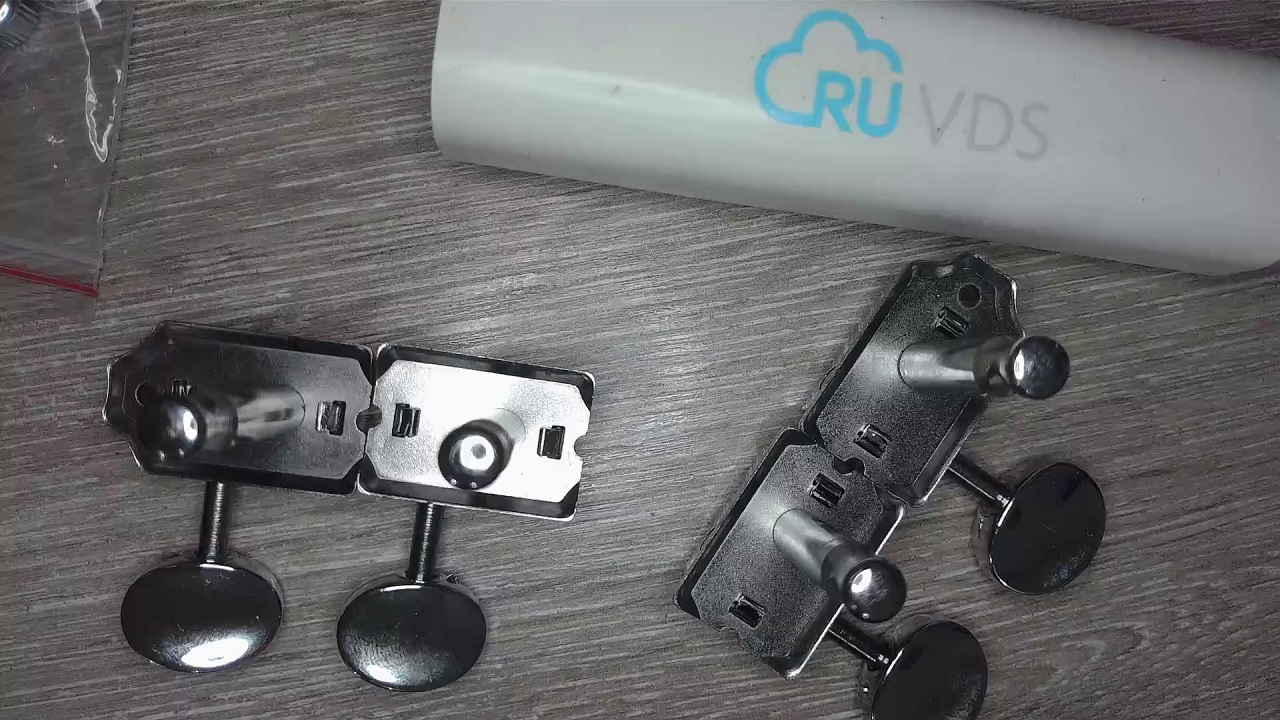

В комплекте их три разновидности: один нижний, один верхний и четыре средних.

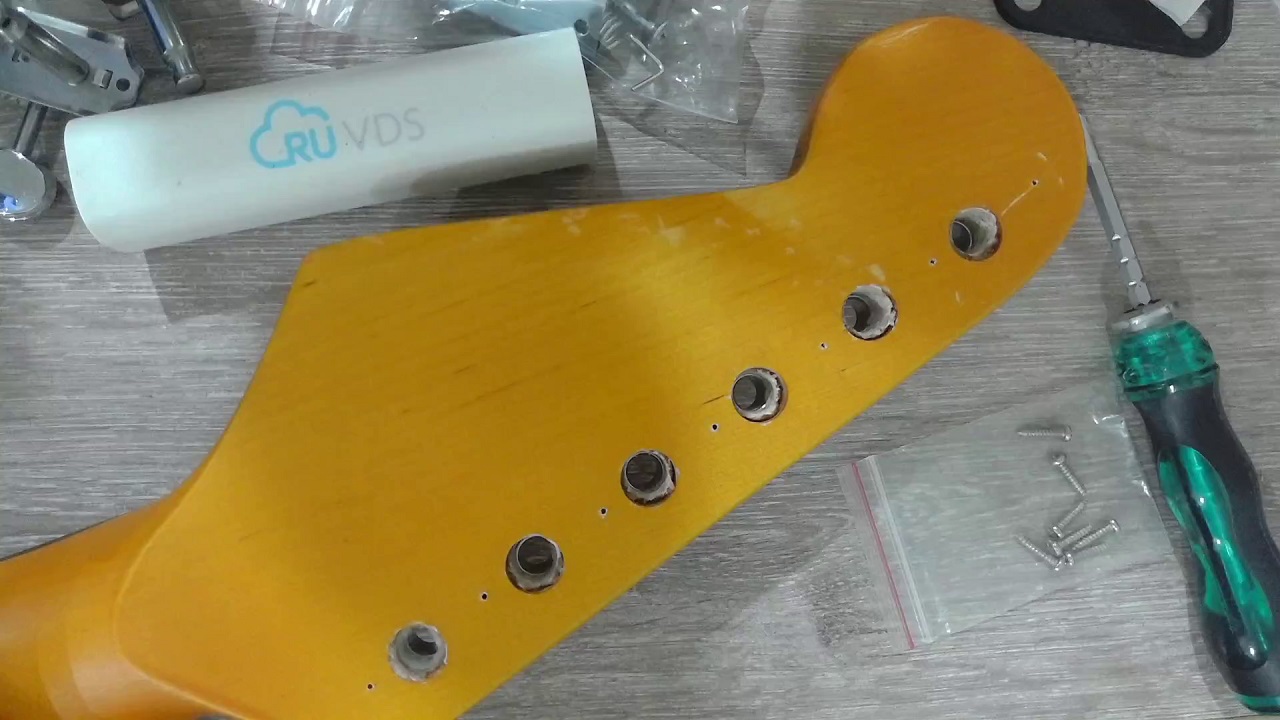

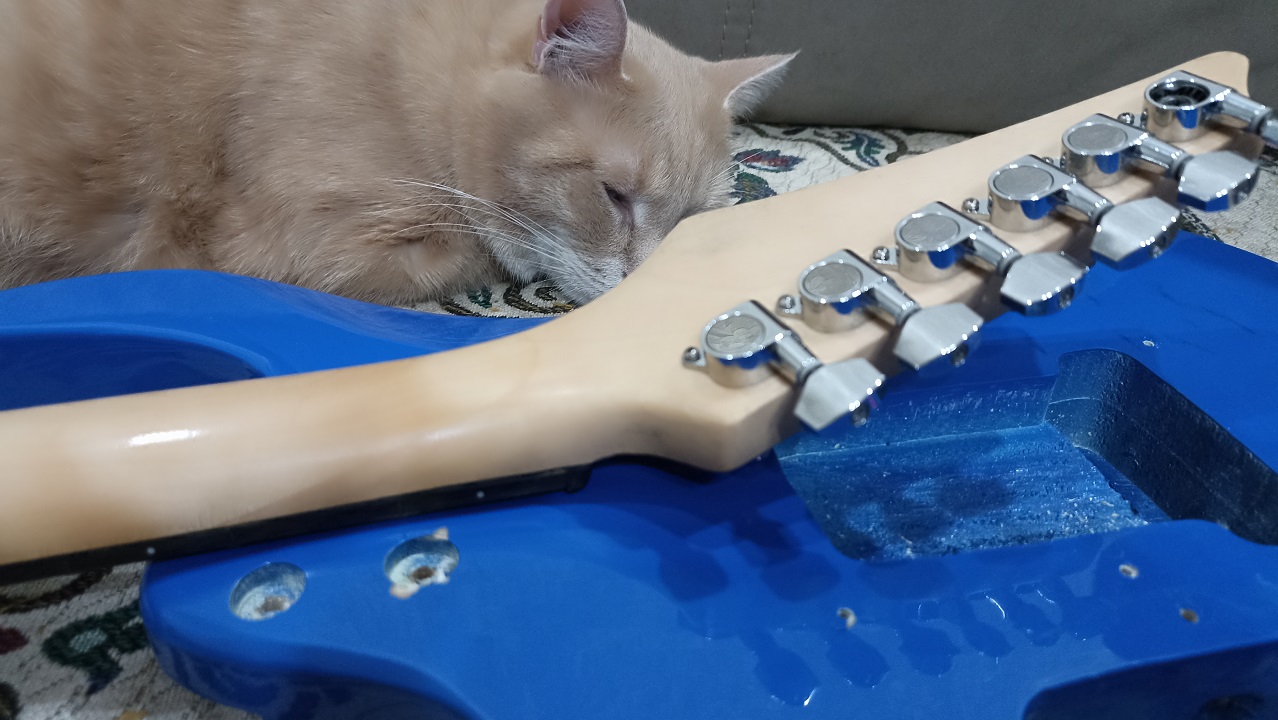

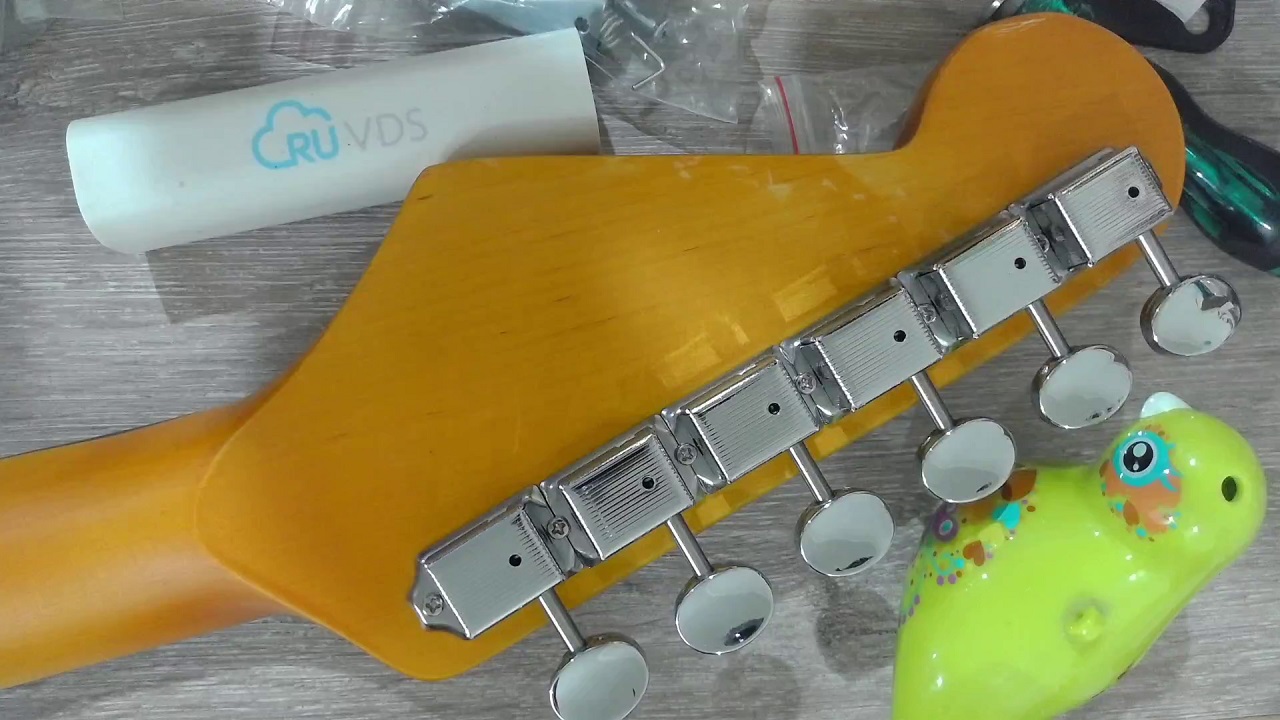

Убеждаемся, что основания колковых механизмов адекватно стыкуются, и намечаем шилом отверстия для крепёжных шурупчиков.
Кленовая древесина грифа весьма твёрдая, а шурупчики обычно изготовлены из мягкого металла, плохо сопротивляющегося торсионным нагрузкам.
Чтобы избежать огорчений и хлопот по извлечению сломанных шурупчиков, отверстия необходимо просверлить на глубину, соответствующую их длине.
Заказчик будет доволен!

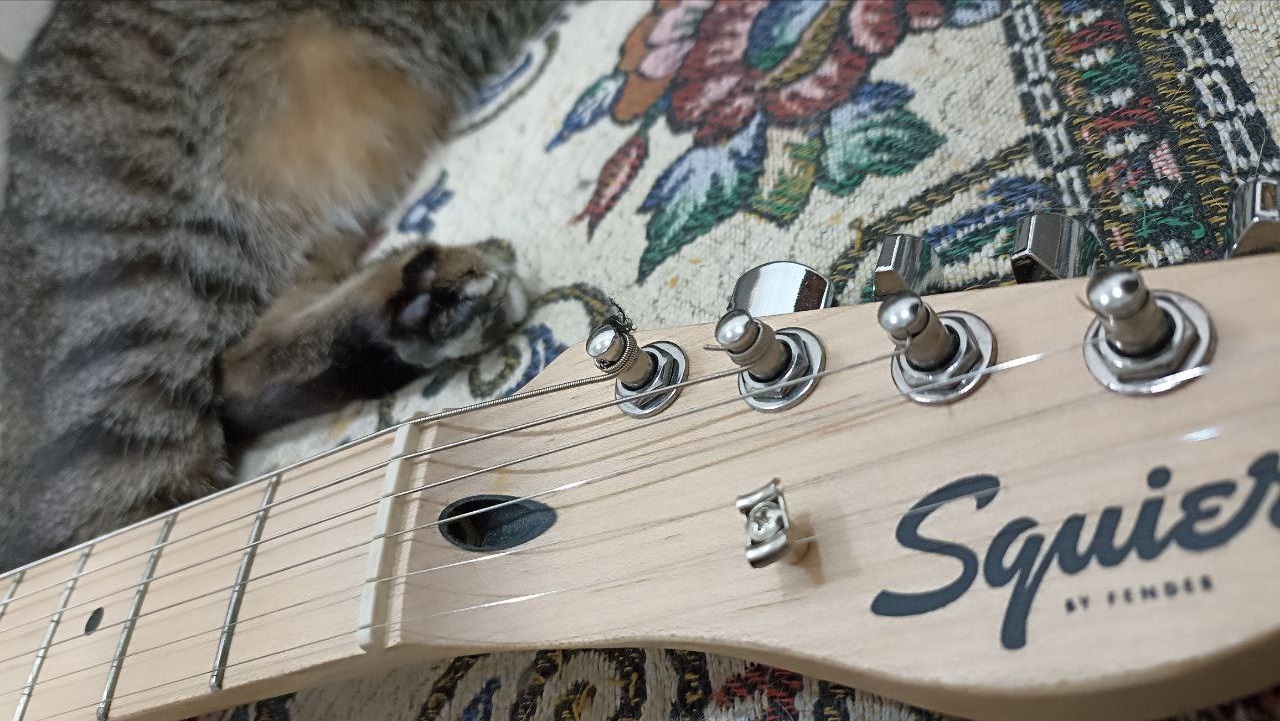

А мои личные предпочтения остаются за модерновыми колками с резьбовым креплением. И устанавливать их легче, и надёжность выше, и передаточное число обычно адекватнее.
Особенности корпуса

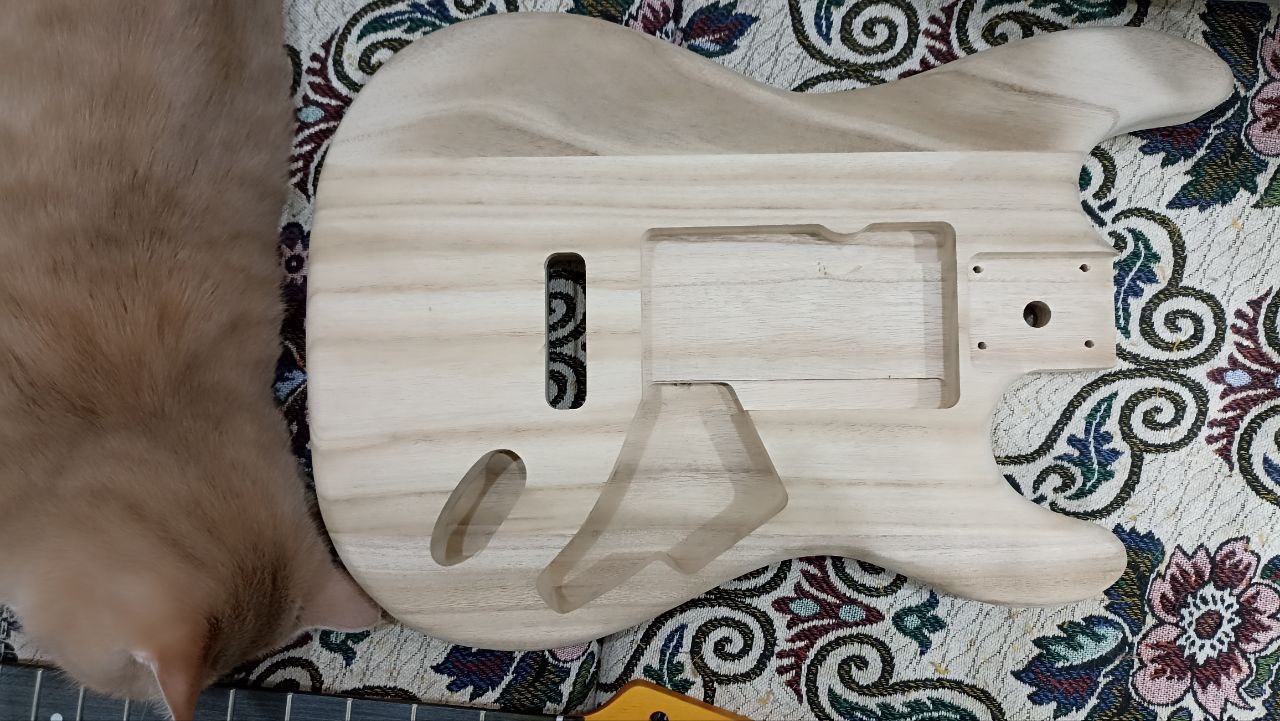

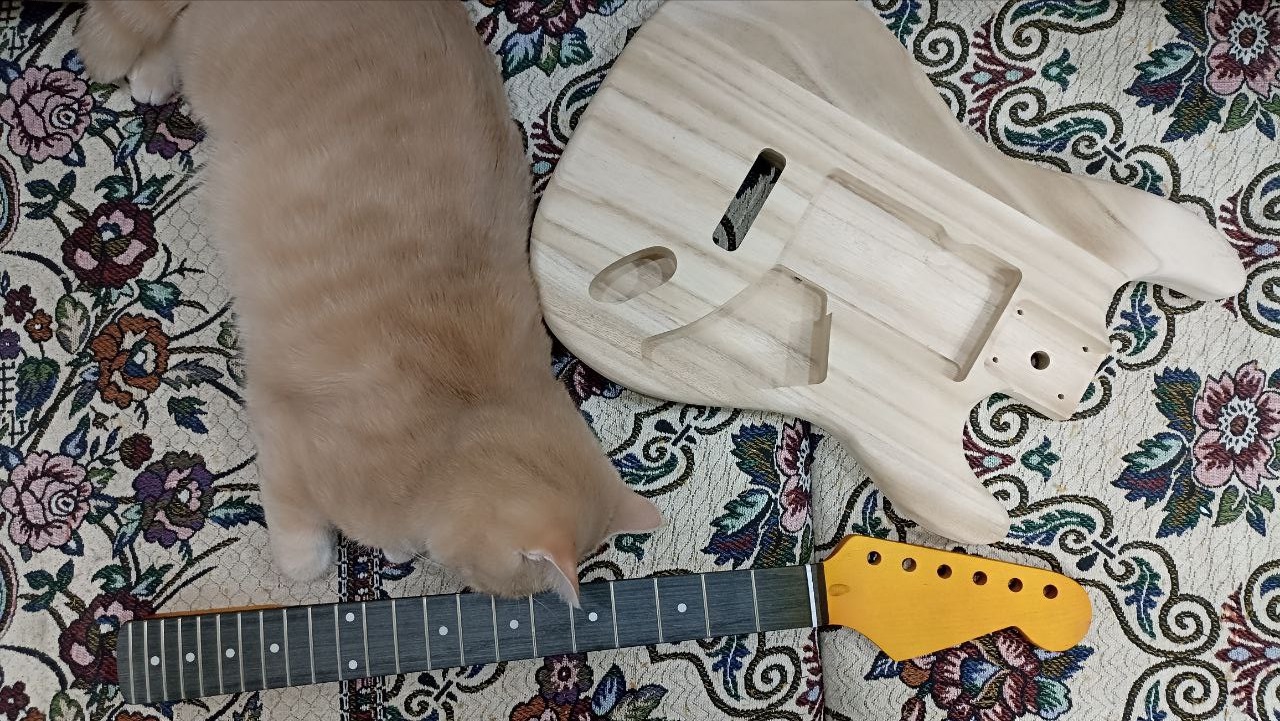

Дека будущей электрогитары изготовлена из моей любимой павловнии. Она очень лёгкая и прекрасно звучит, если вы верите во влияние древесины на звучание инструмента с электромагнитными звукоснимателями.

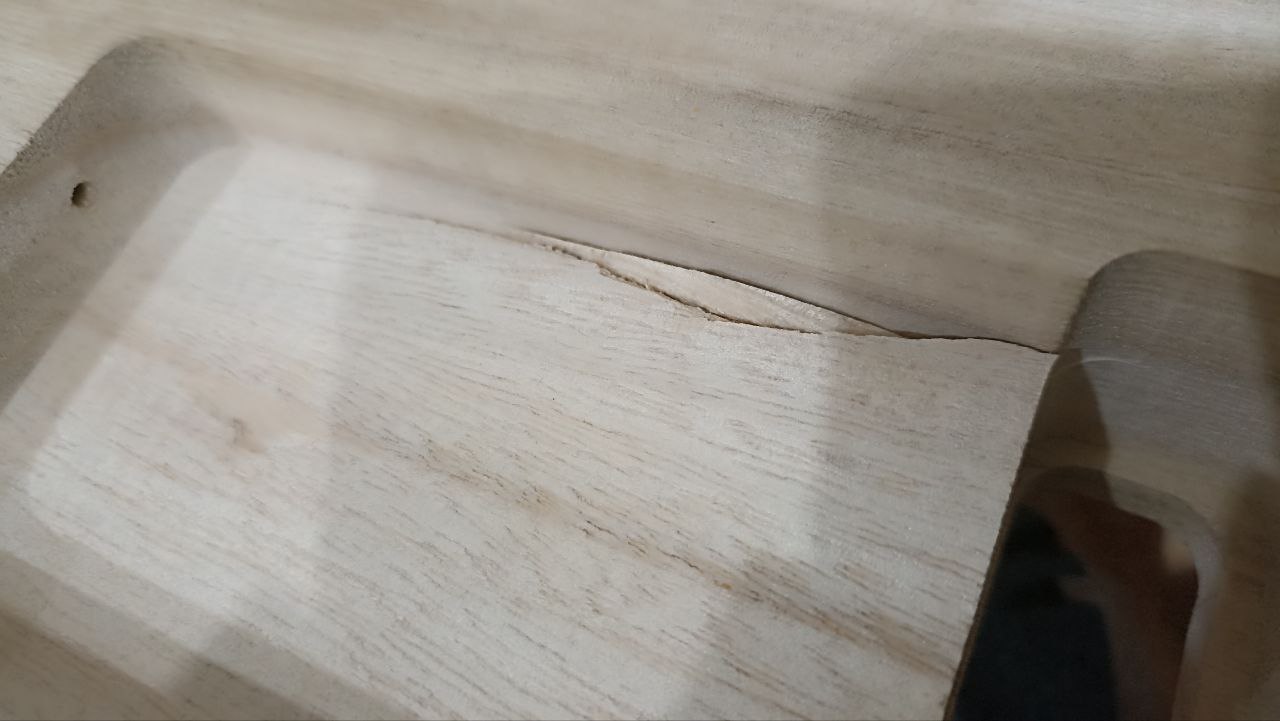

Однако при внимательном рассмотрении хорошо обработанного корпуса с красивым рисунком древесины обнаружился брак в виде серьёзной трещины.
Можно было отправить товар назад, но тогда пришлось бы заказывать другой экземпляр и ждать его доставки. Однако древесина прекрасно склеивается, так что положение спасут столярный клей ПВА, одноразовый шприц с иглой для нагнетания клея в глубину трещины, а также набор из двух быстросъёмных F-образных струбцин KROFT 203102 размером 50x150 мм.

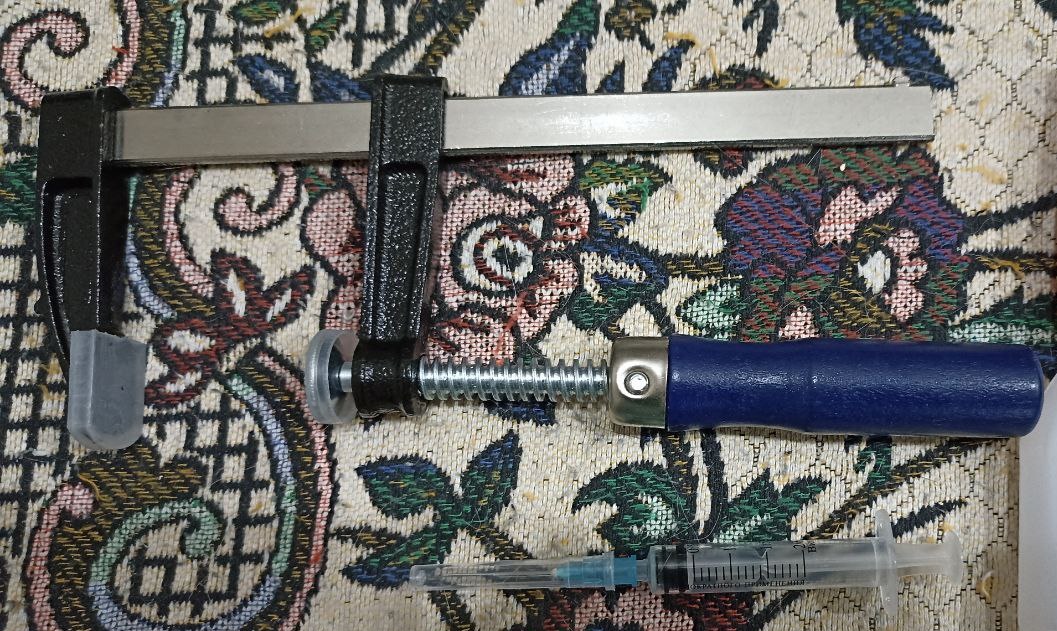

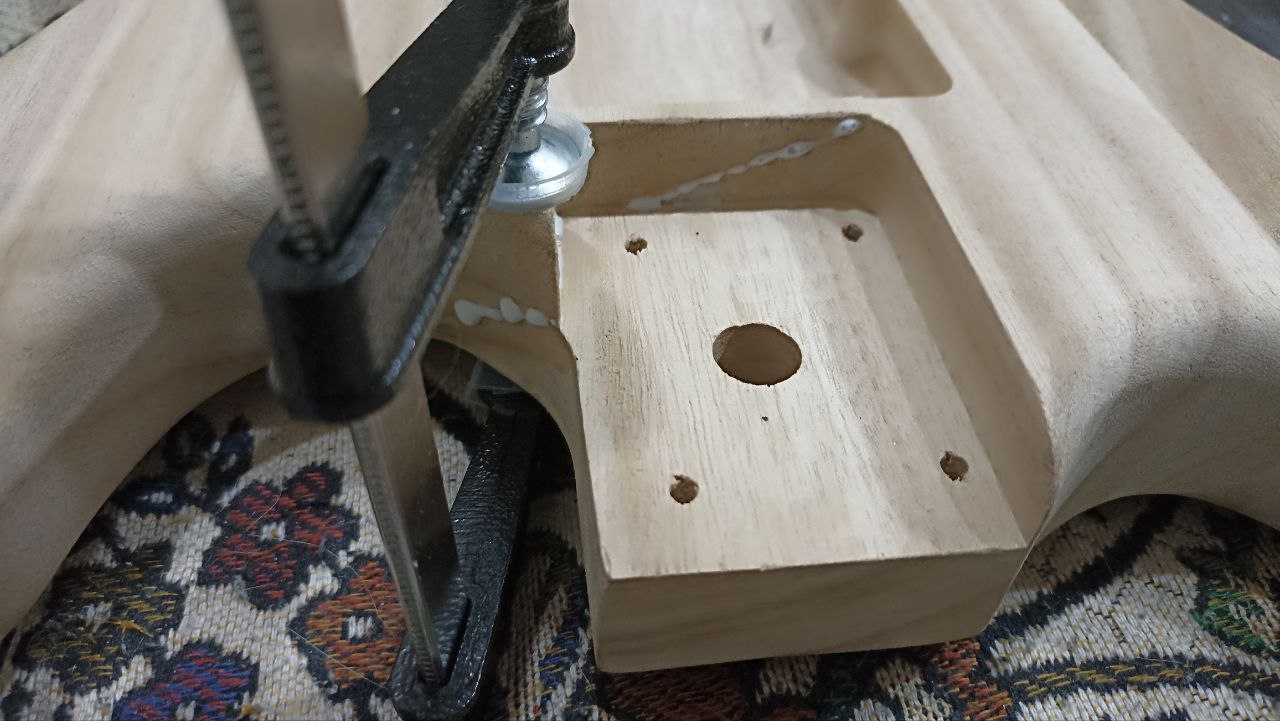

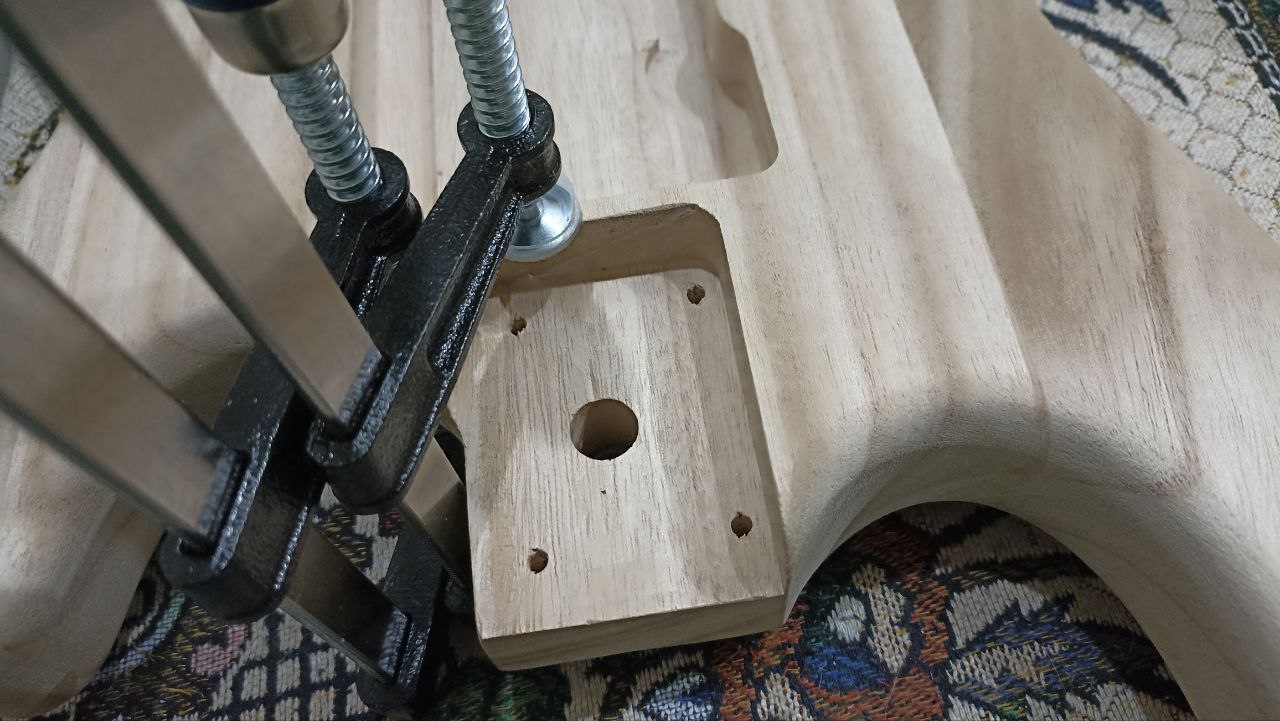

Заполняем трещину клеем и устанавливаем первую струбцину, не забывая о мягкости древесины павловнии.
Вторая струбцина на месте. Ждём не менее суток для полной полимеризации поливинилацетатного столярного клея.
Крепление грифа

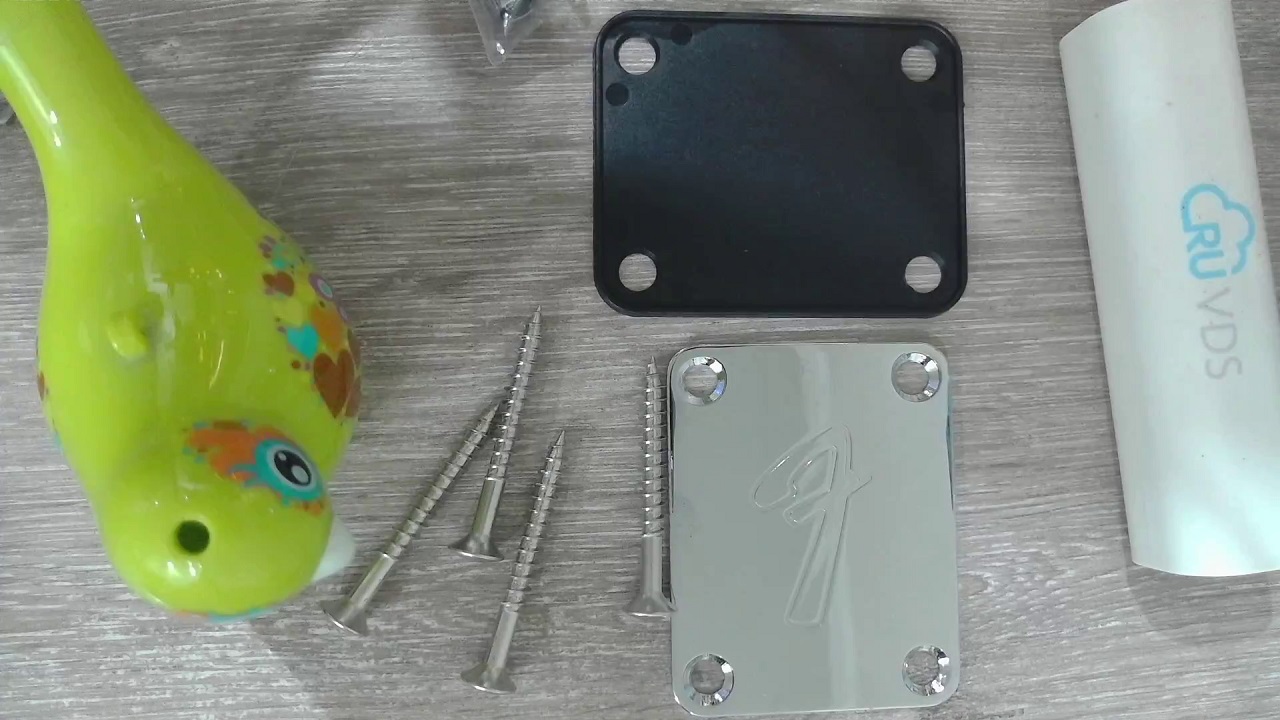

В этом вопросе всё будет по классике: четыре мощных шурупа и хромированный стальной некплейт с заботливо нанесённым китайцами пиратским логотипом.
Изготовители деки просверлили не только большое технологическое отверстие для крепления при фрезеровке, но и четыре маленьких отверстия под шурупы.
Эти отверстия сильно смещены в сторону кобылки и верхнего рога. Ничего удивительного: такая небрежность производителей встречалась мне на многих китайских электрогитарах.

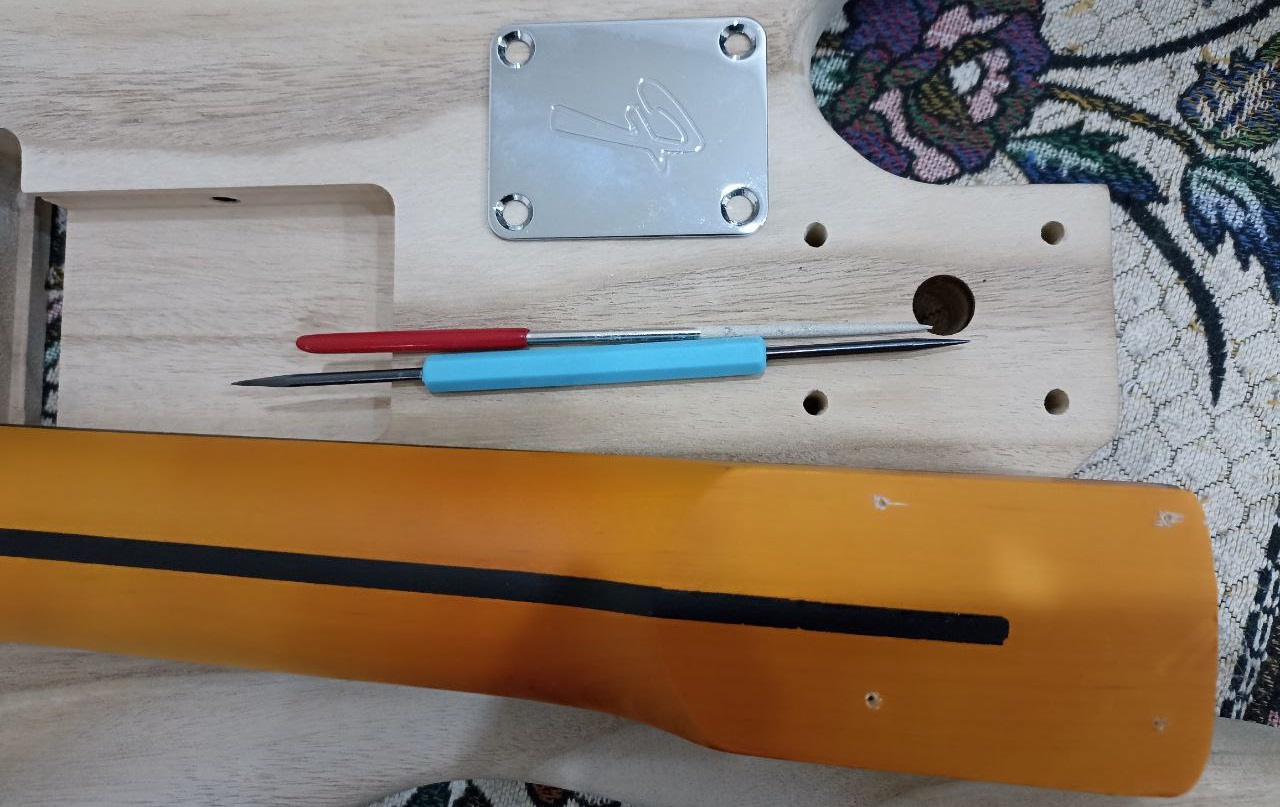

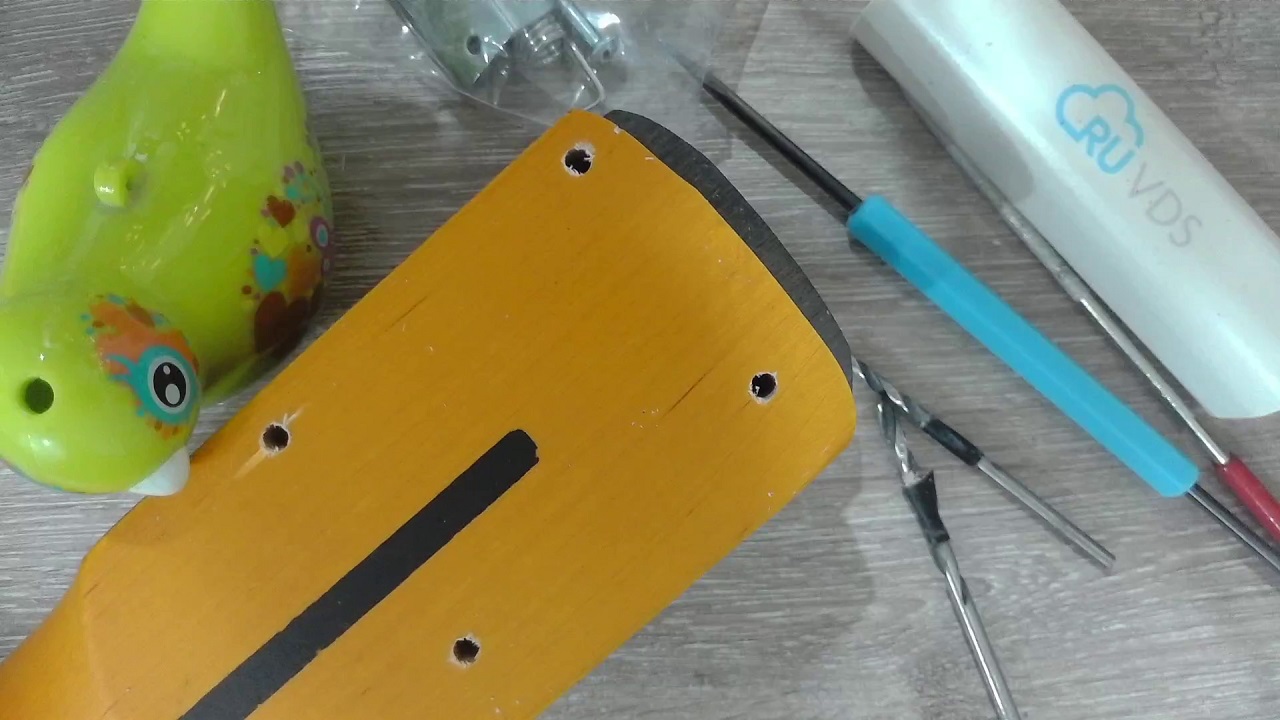

Намечаем места для сверления 4-миллиметровых отверстий в пятке грифа и расширяем отверстия кармана деки до пятимиллиметрового диаметра, чтобы шурупы крепко вворачивались в древесину грифа, а не деки.
Чтобы не просверлить гриф насквозь и не испортить его накладку, удобно отмечать необходимую глубину сверления полоской изоленты.
Для этого существуют и более продвинутые способы, но изолента тоже прекрасно выполняет возложенную на неё функцию.
Нижний порожек
Изготовители деки предусмотрели фрезеровку под пружинный механизм машинки тремоло и отверстие для провода заземления струн.
Если бы эта электрогитара делалась мной для себя, то получила бы либо заблокированную машинку на шести шурупах, либо фиксированную кобылку. А в предназначенную для пружин полость можно было бы установить немало интересной электроники и батарейный отсек с откидной крышкой для удобного доступа.

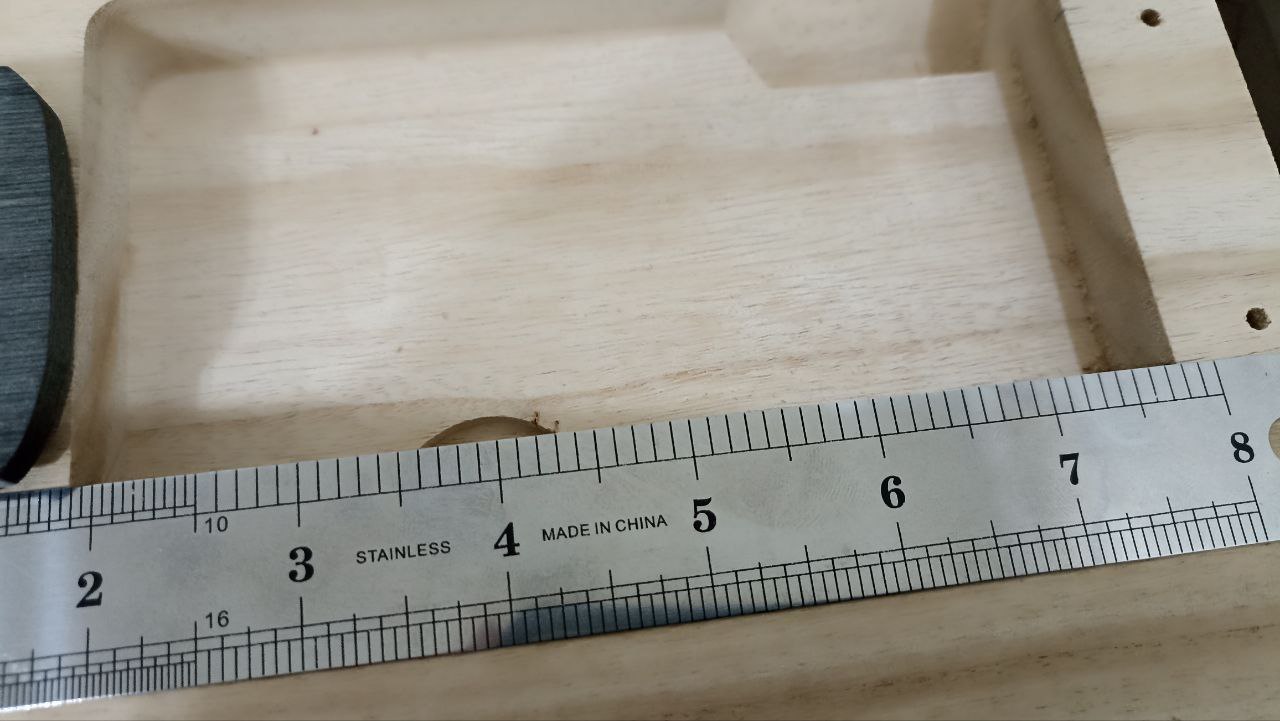

Места настолько много, что его хватит даже на полный гитарный аудиотракт с симуляцией кабинета. Хотя лично я предпочитаю, чтобы инструмент был минималистичным, а педалборд — продвинутым.

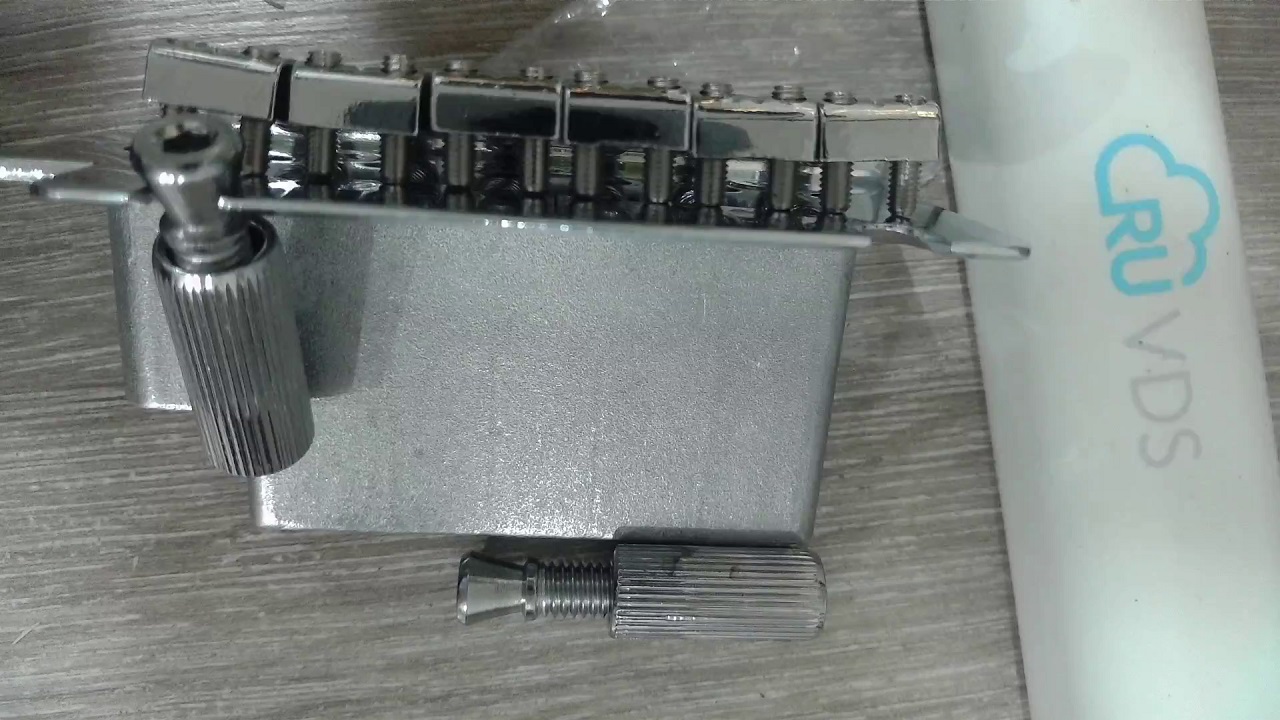

Как бы то ни было, предпочтения заказчика инструмента отличаются от моих, и он захотел модерновую машинку тремоло на двух опорах, так что придётся её установить.

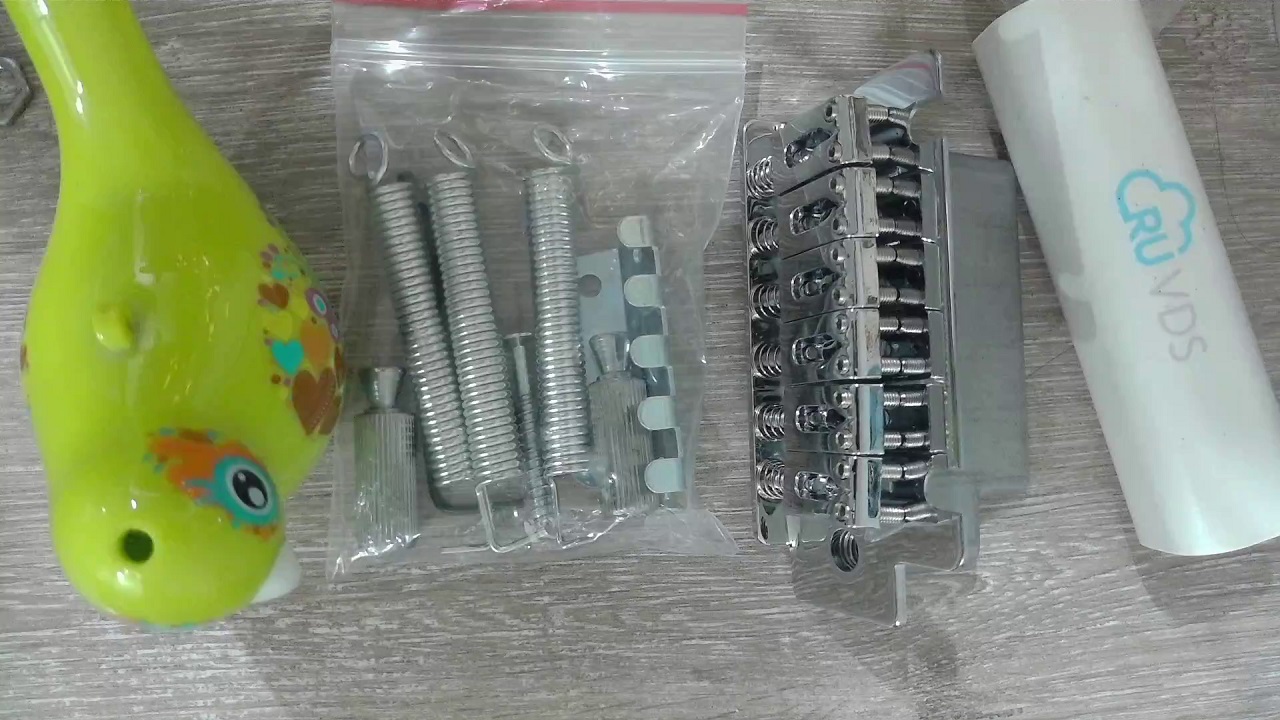

Всё необходимое в комплекте. Приступаем к работе.

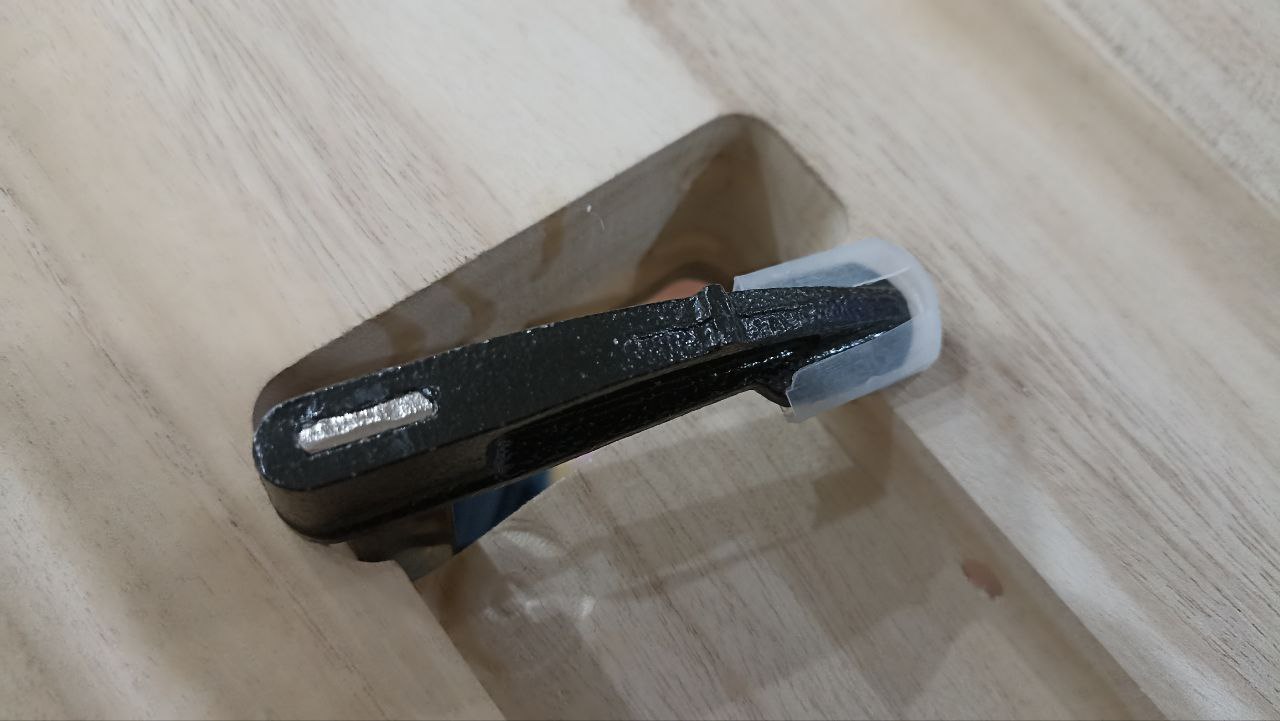

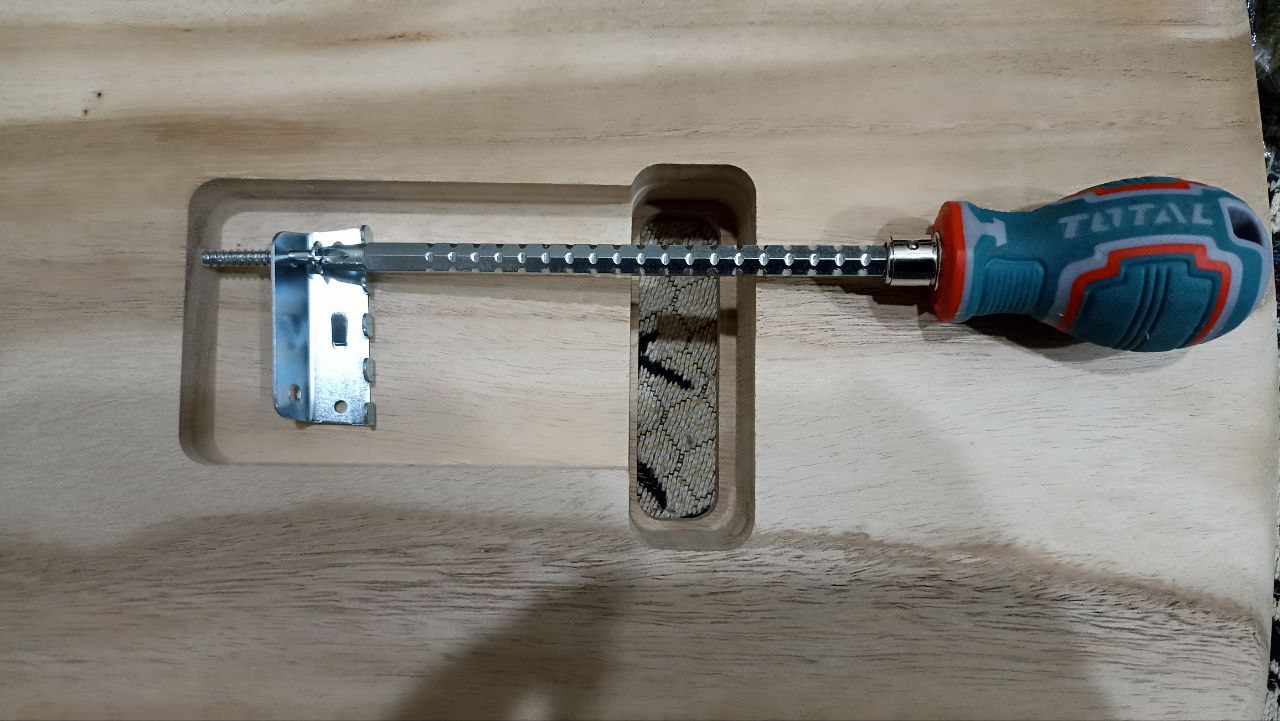

Начать можно с прикручивания зацепа для пружин. Чтобы шурупы вошли под правильным углом, понадобится отвёртка максимально возможной длины.
В случае деки из более твёрдых пород древесины, мне потребовалось бы ещё и очень длинное сверло. Но павловния весьма мягкая, и для неё предварительного засверливания не требуется.
Прикручиваем гриф, и при помощи линейки с карандашом отмечаем продолжение его боковых линий. Так мы не промахнёмся с расположением сёдел относительно пазов верхнего порожка. Намечаем отверстия для забивания втулок, куда будут вворачиваться стойки машинки тремоло.
Сверлим отверстия строго перпендикулярно плоскости деки, после чего расширяем их до такого диаметра, чтобы втулки входили туго, но без чрезмерных усилий.

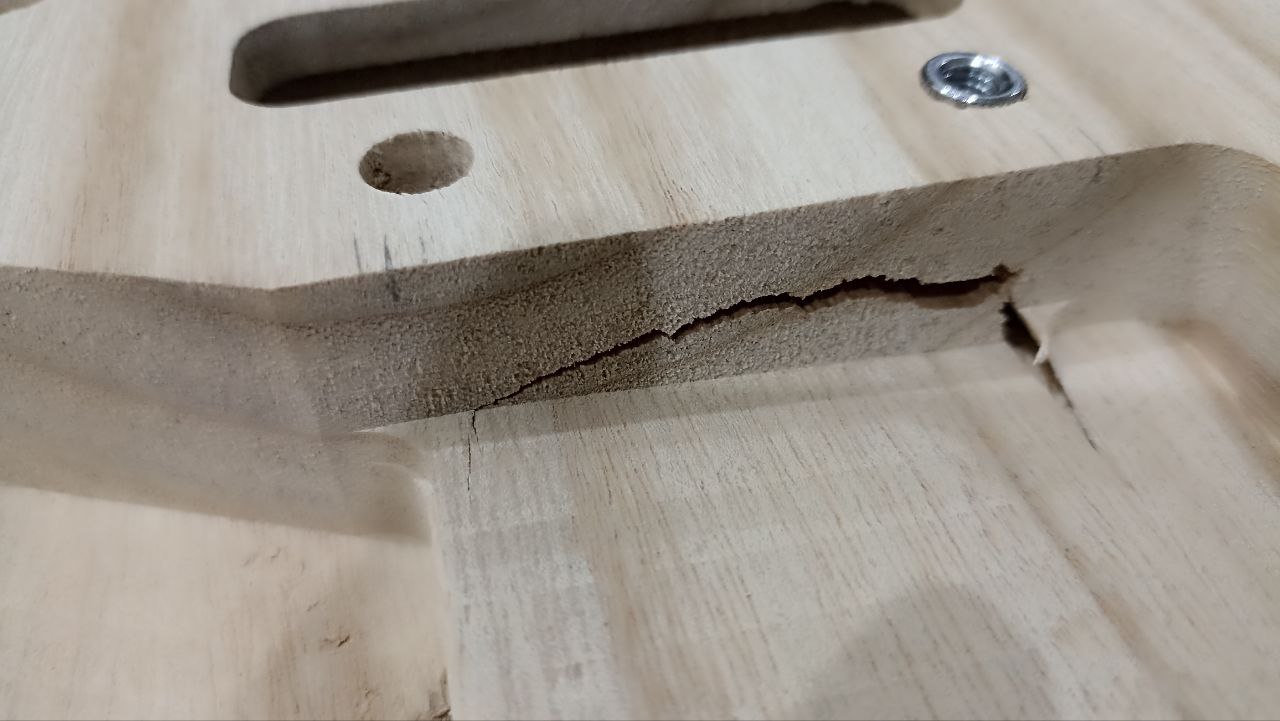

Тем не менее, получилось грустно.
Лично мне кажется, что особенности фрезеровки данной деки предполагали установку винтажного стратовского тремоло на шести шурупах, а не этой дешёвой и мало чем превосходящей последнее поделки из Поднебесной.

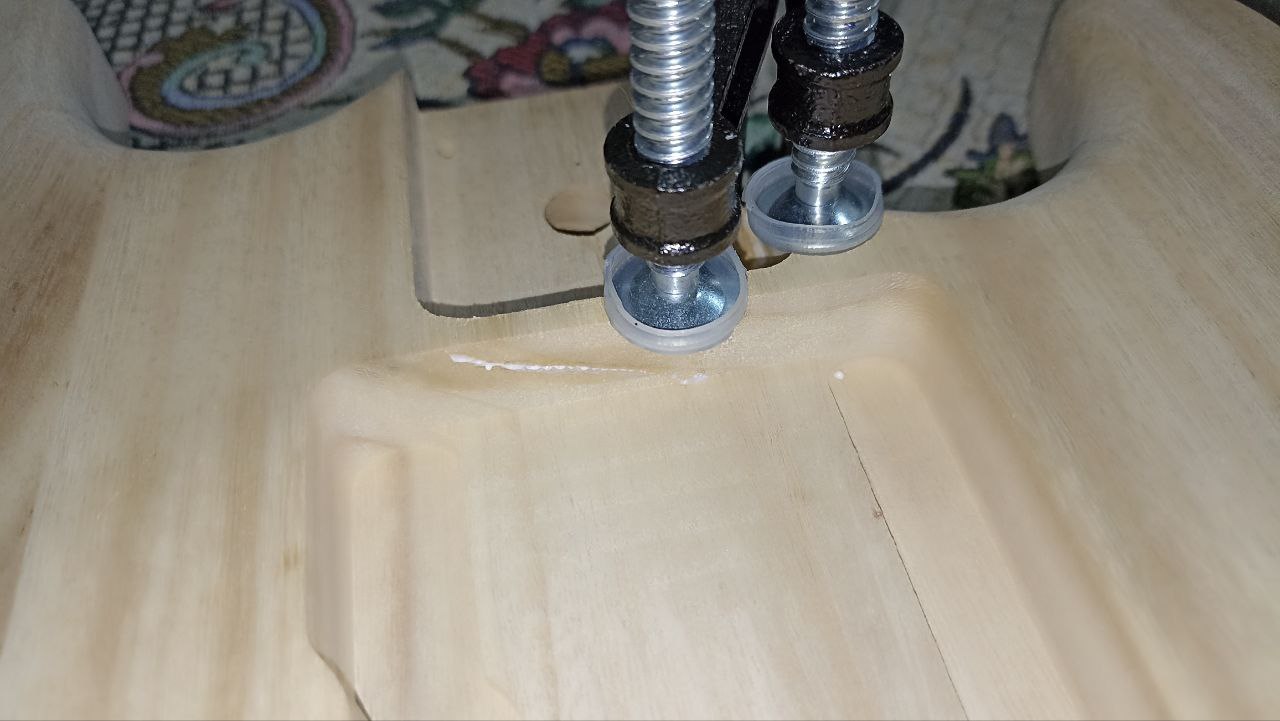

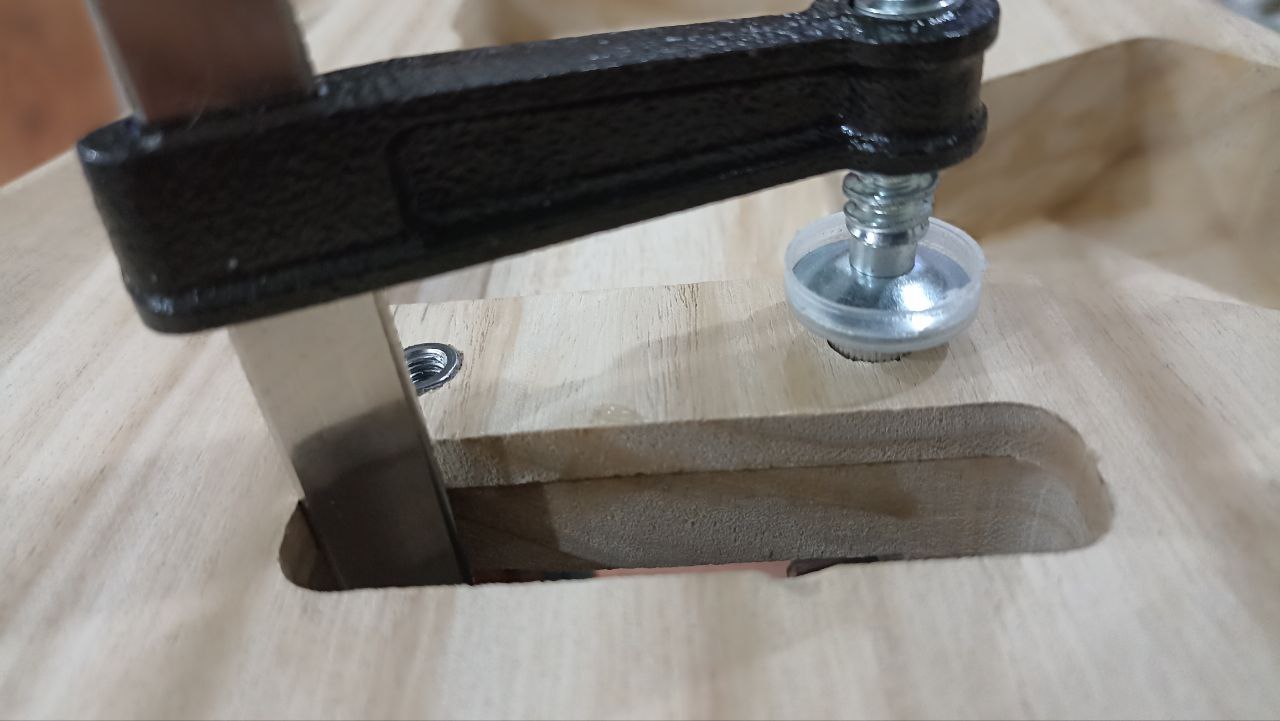

Струбцина и клей снова спасают положение.
Ждём ещё сутки.

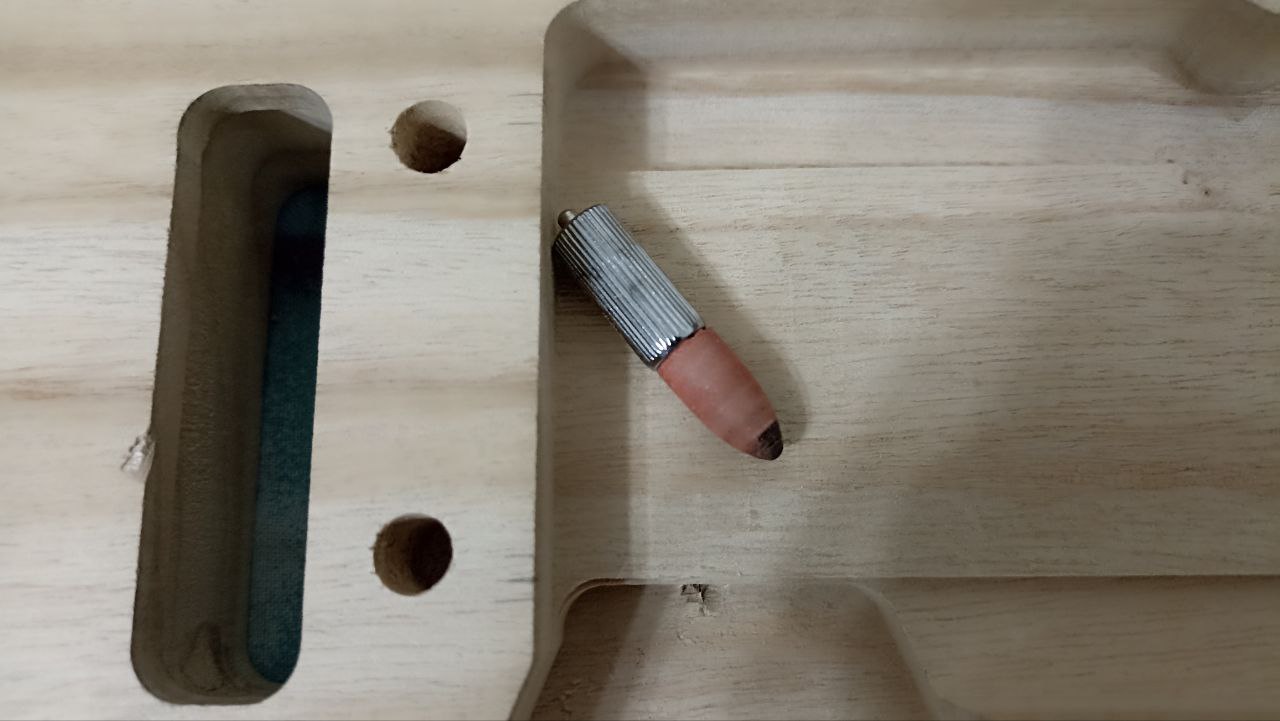

Запрессовываем вторую стойку.
Убеждаемся, что струбцина упирается в достаточно «мясистый» участок деки, который потом будет скрыт пластиковой крышкой пружинного механизма, и надеемся, что пересушенная павловния не треснет ещё раз. Про будущую эксплуатацию машинки думать страшновато.

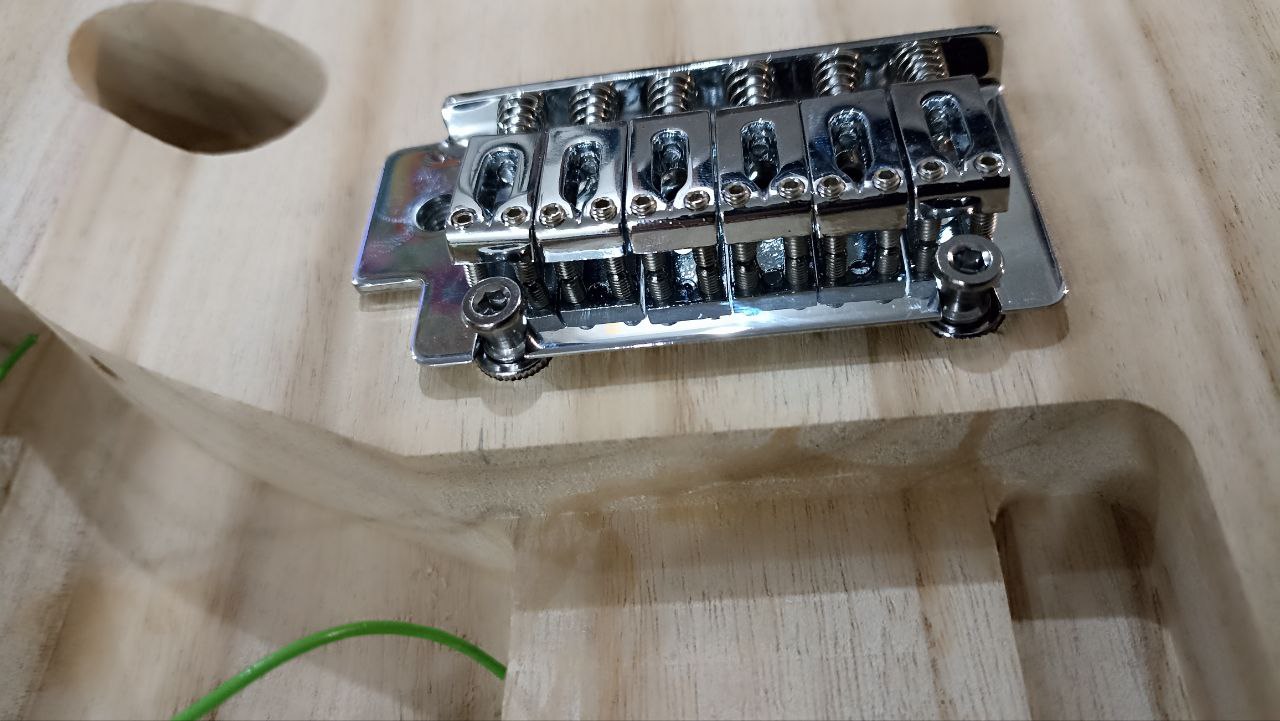

На этот раз, всё обошлось без эксцессов. Верхняя часть машинки встала точно на место, не скрипит и не заедает.

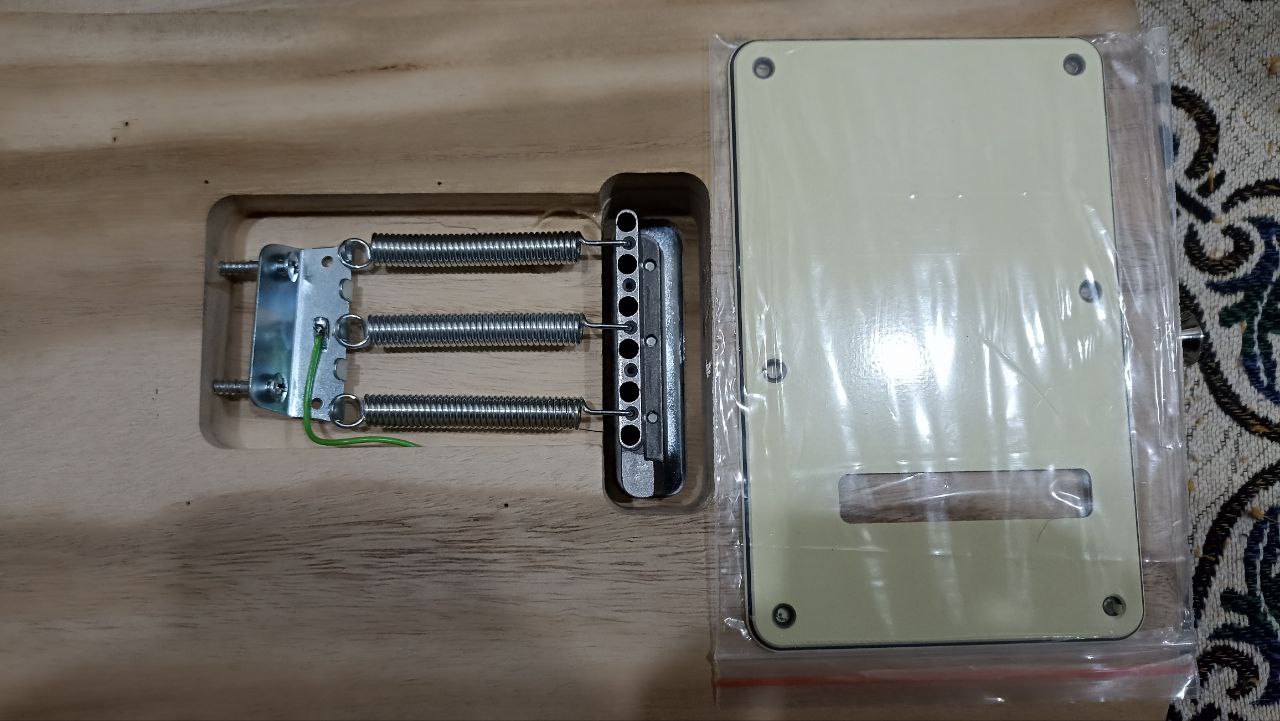

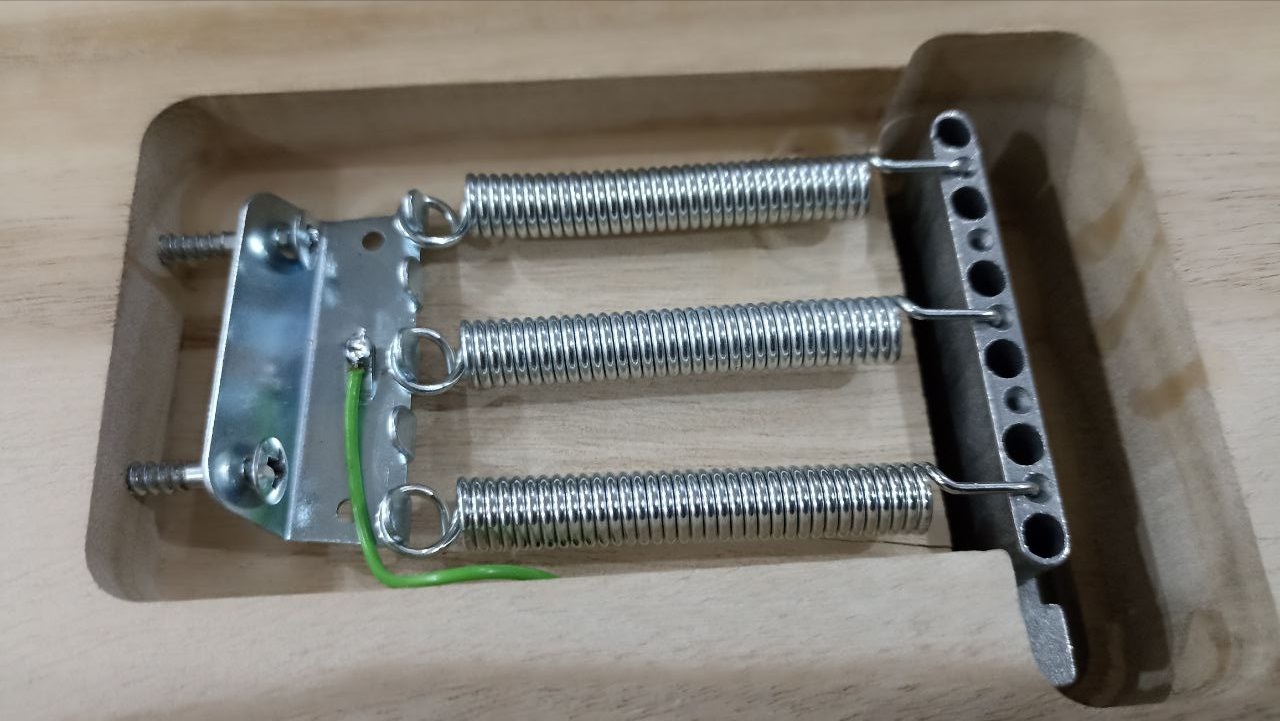

Устанавливаем пружины и не забываем о проводе заземления струн.
Пикгард
Так называется фигурно вырезанный кусок трёхслойного листового пластика, предохраняющий деку от царапин медиатором, а также служащий основой для крепления звукоснимателей и компонентов темброблока.

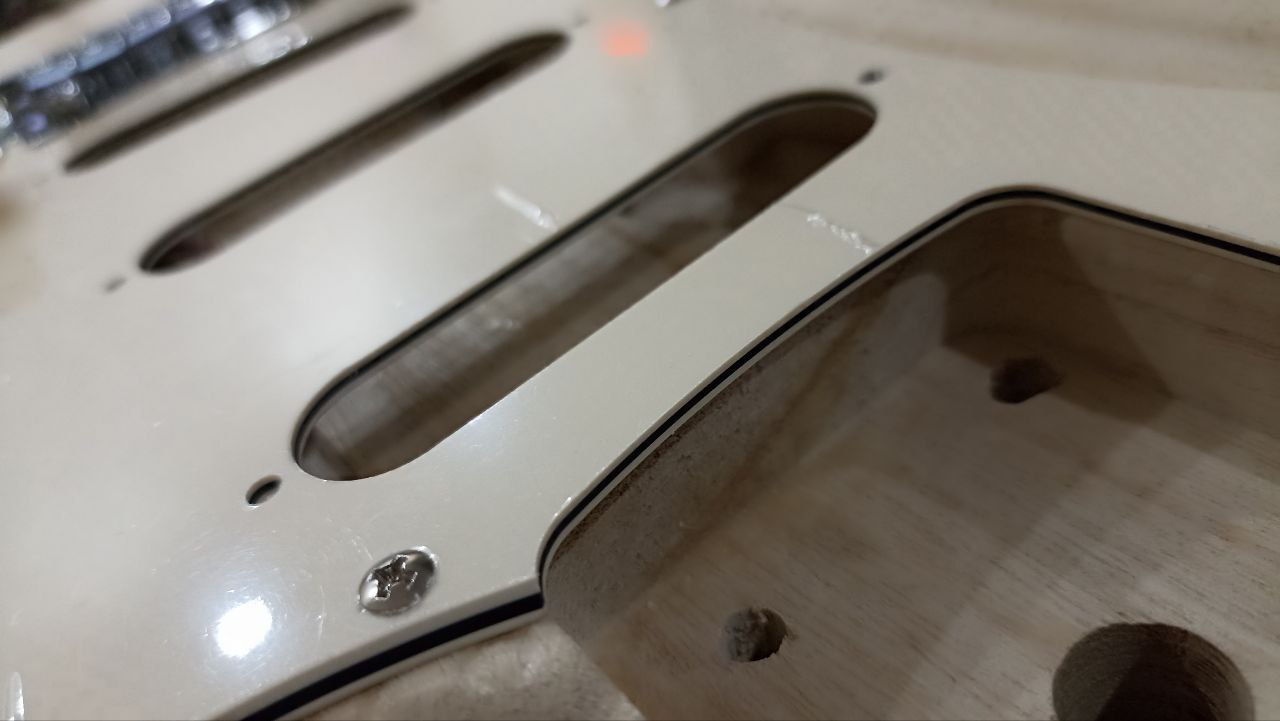

Для установки пикгарда на стратокастер с 22 ладами обычно приходится снимать гриф, иначе мешает выступающая часть накладки. А чтобы вернуть последний на место, потребуется привести очертания пикгарда в соответствии с фрезеровкой кармана деки.

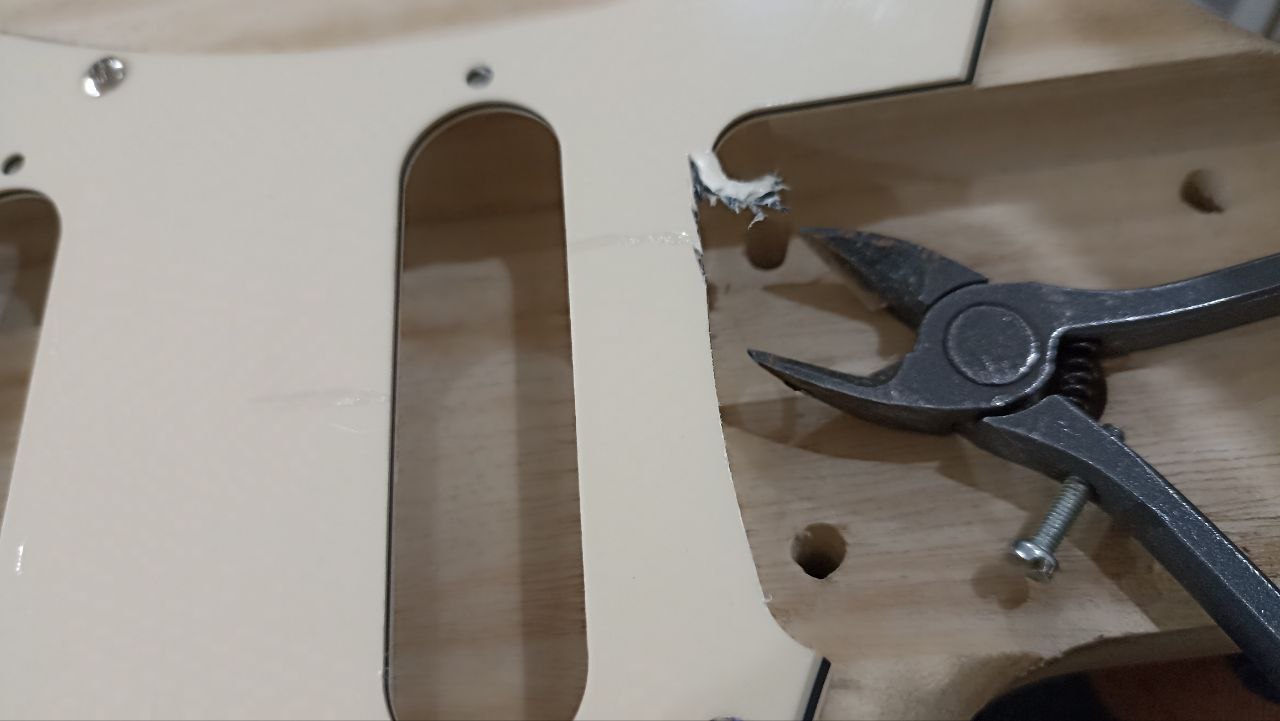

Излишки пластика проще всего откусить при помощи бокорезов.
Далее наступает черёд более тонкой работы острым ножом и надфилями.

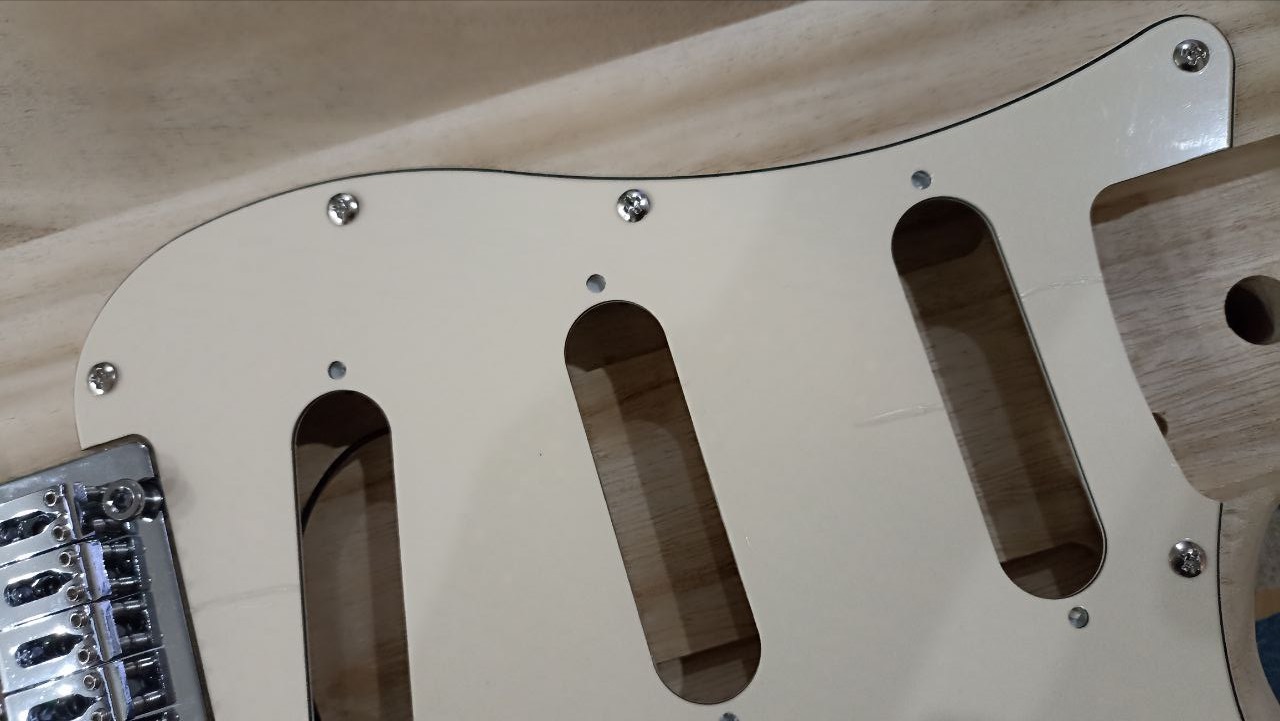

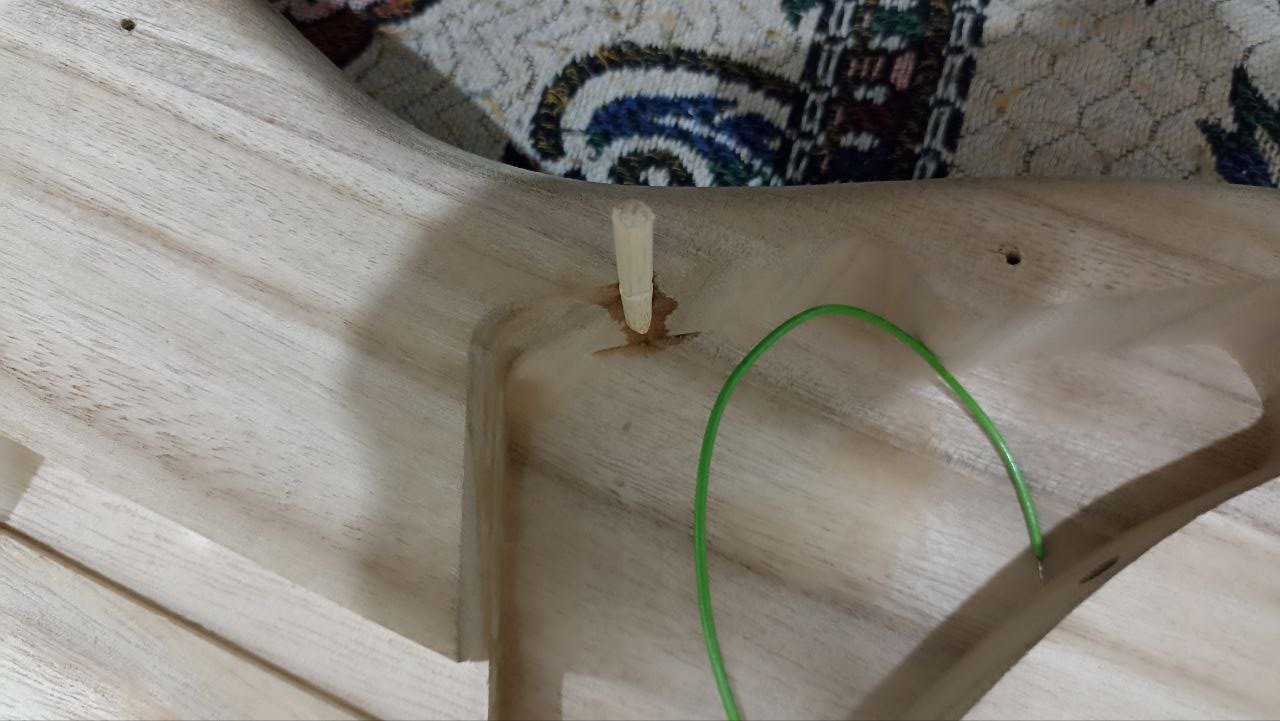

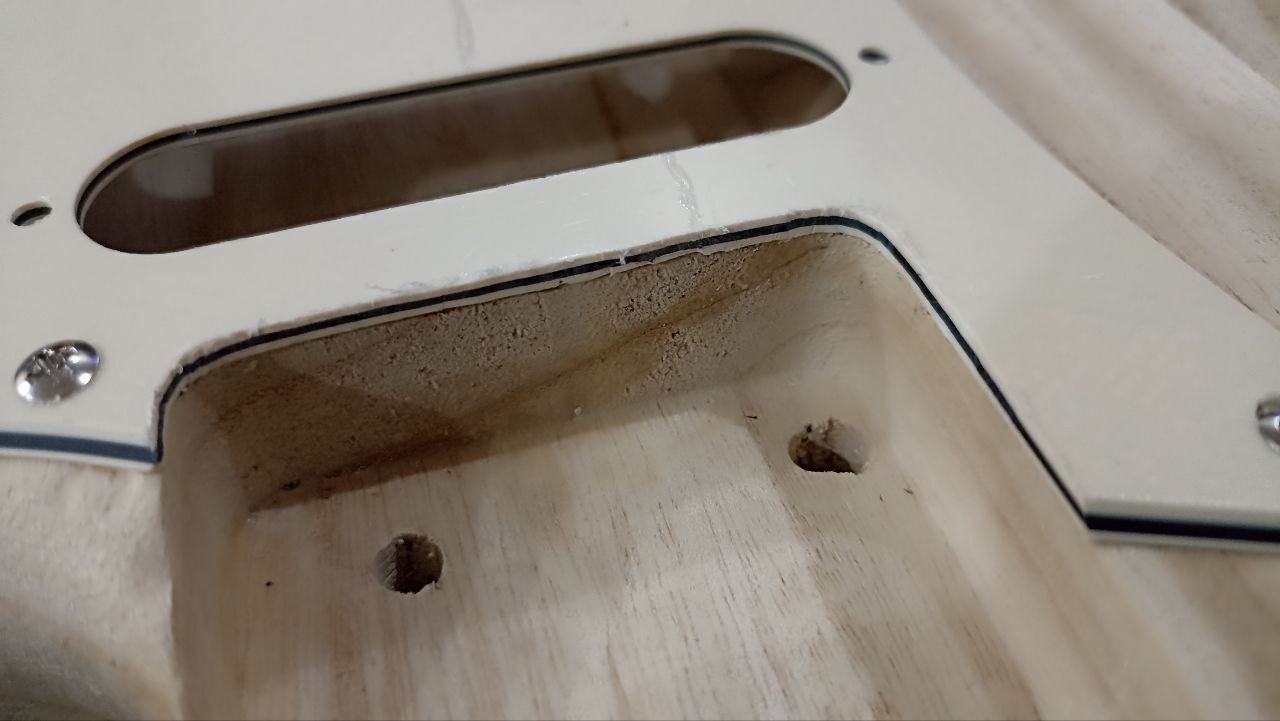

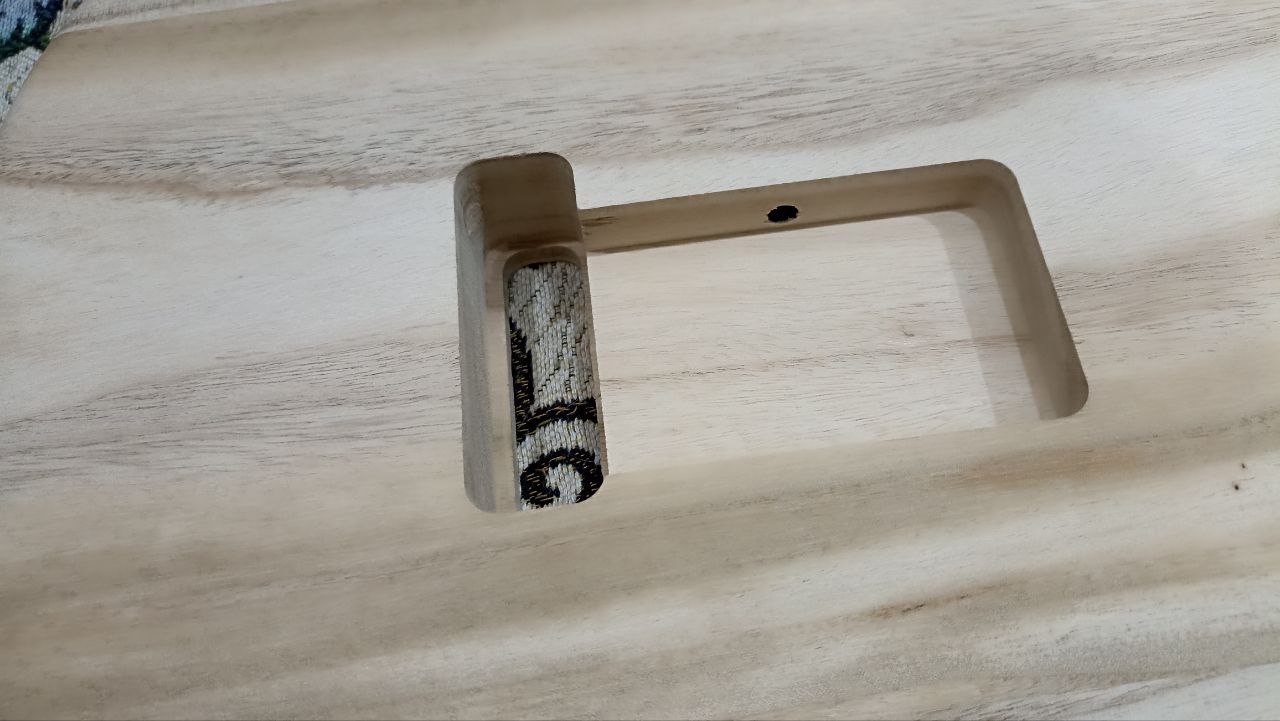

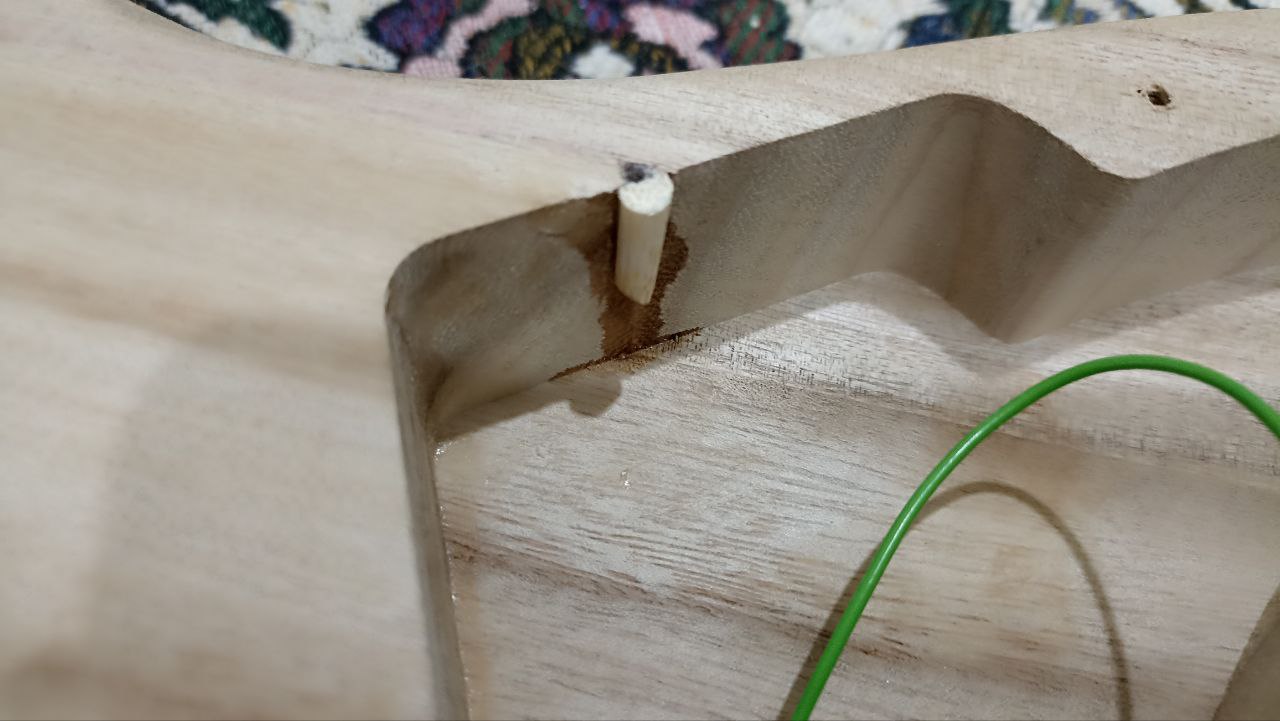

Одно из отверстий под шурупы крепления пикгарда попадает в самый край фрезеровки под темброблок. Приклеиваем на это место фрагмент бамбуковой палочки для суши.
Срезаем лишнее и сверлим отверстие под шуруп.
Механическая часть инструмента готова. Теперь займёмся электроникой.
Звукосниматели и темброблок

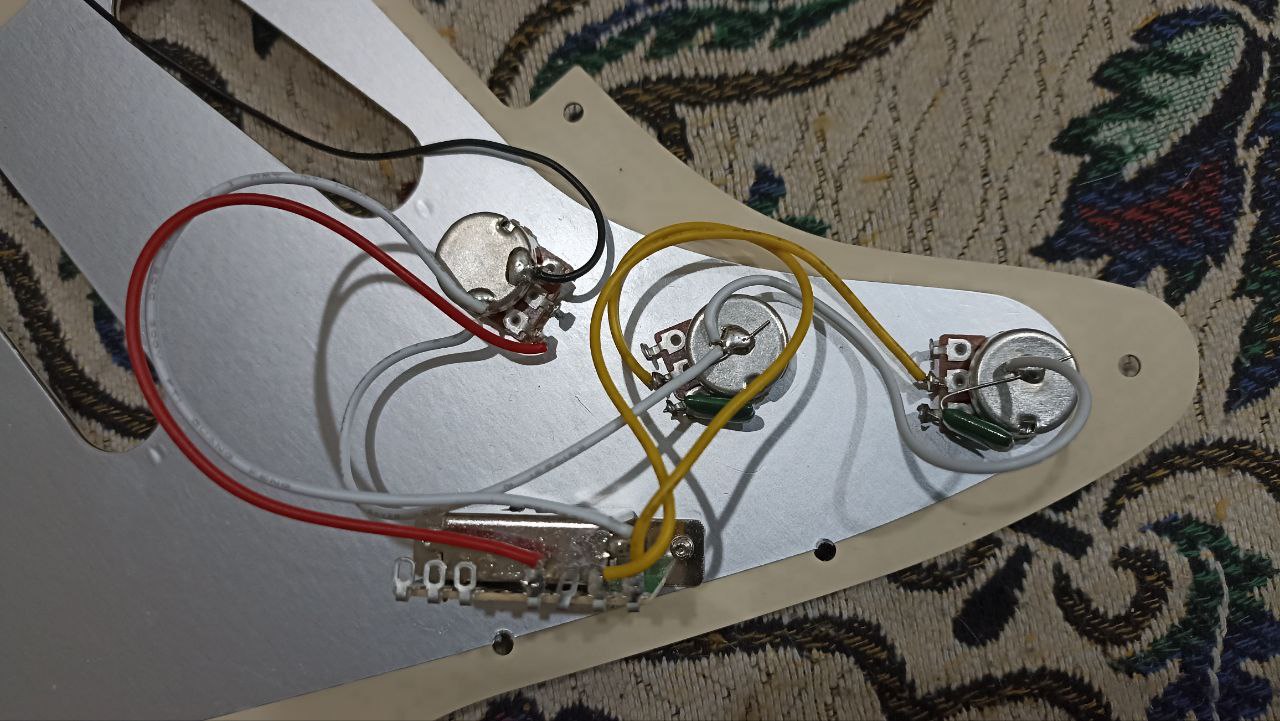

Заказчик приобрёл пикгард с готовым распаянным темброблоком, адекватно экранированным самоклеящейся алюминиевой фольгой.
Мне остаётся добавить только одну перемычку между выводами пятипозиционного переключателя, чтобы нижний регулятор тембра действовал не только на средний, но и на бриджевый звукосниматель. Таково пожелание владельца набора запчастей, который уже скоро станет электрогитарой.

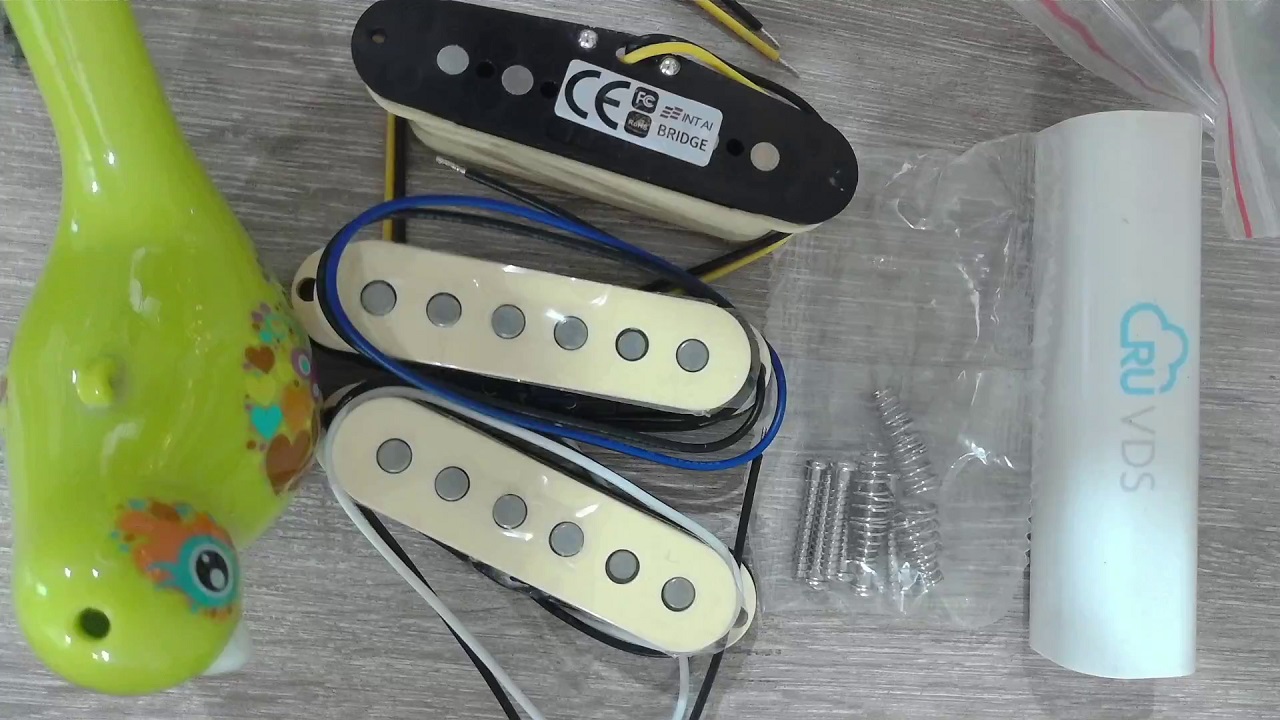

Комплект однокатушечных звукоснимателей INTAI с магнитами из сплава ЮНДК (Алнико-5) — дешёвое, и при этом прекрасно звучащее решение.

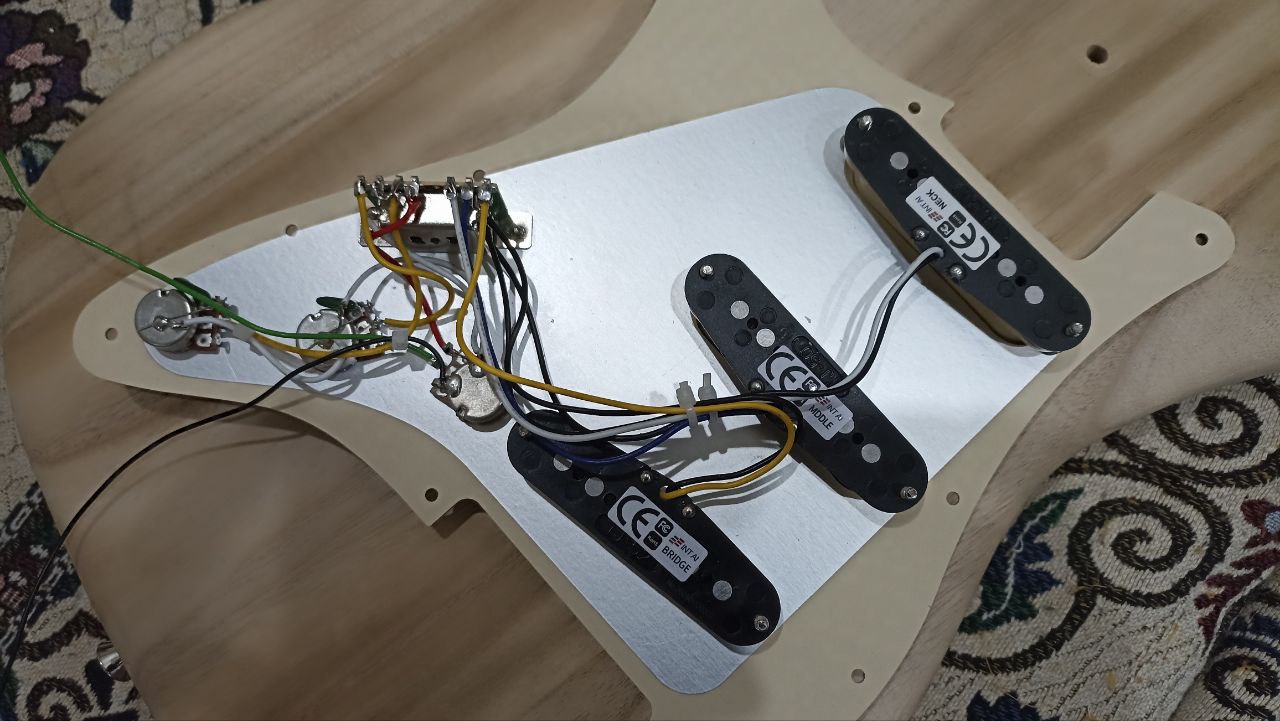

Так выглядит пикгард в сборе со звукоснимателями.

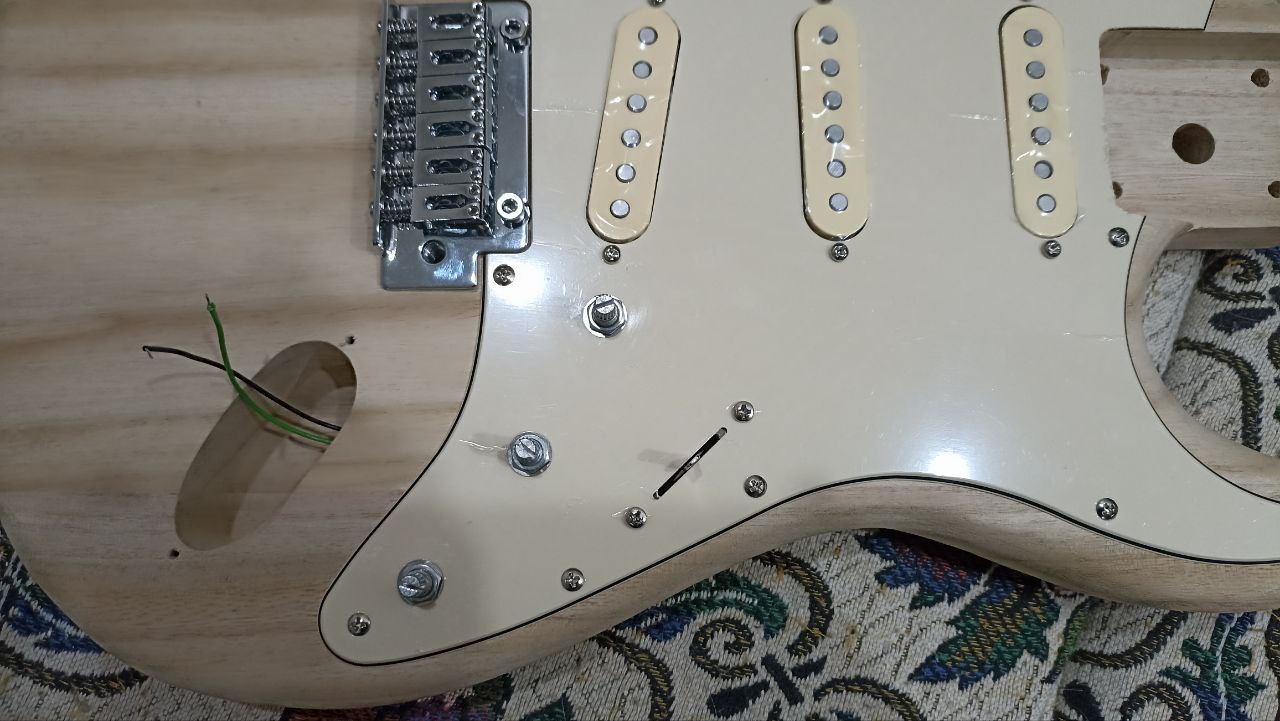

Устанавливаем его на деку.
Остаётся припаять выходное гнездо под джек и закрепить его основание-«лодочку» двумя шурупами.
Почти всё готово!
Устанавливаем бобышки для ремня и натягиваем струны.

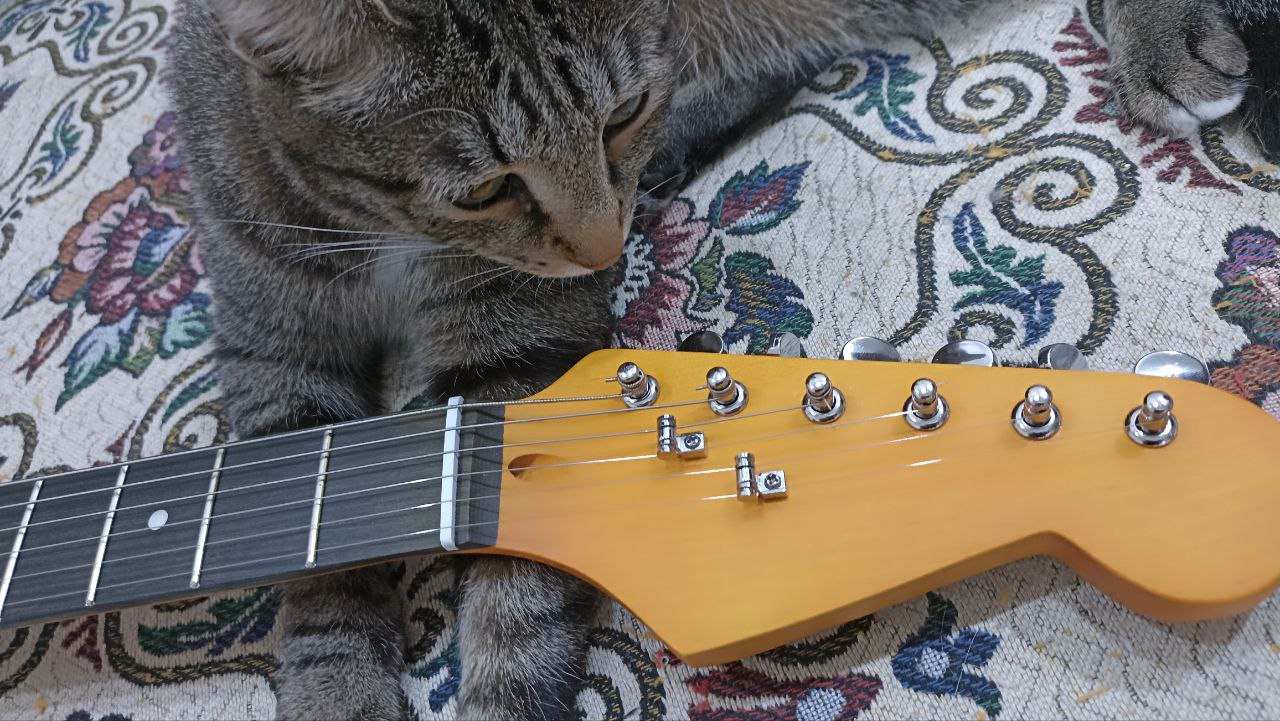

Последний штрих — модные роликовые ретейнеры.
Заднюю крышку пока не прикручиваем, только намечаем отверстия под шурупы.
Экранирование графитовым лаком тоже пока отложим на будущее, так как заказчик инструмента собирается красить деку.
Наслаждаемся игрой на инструменте

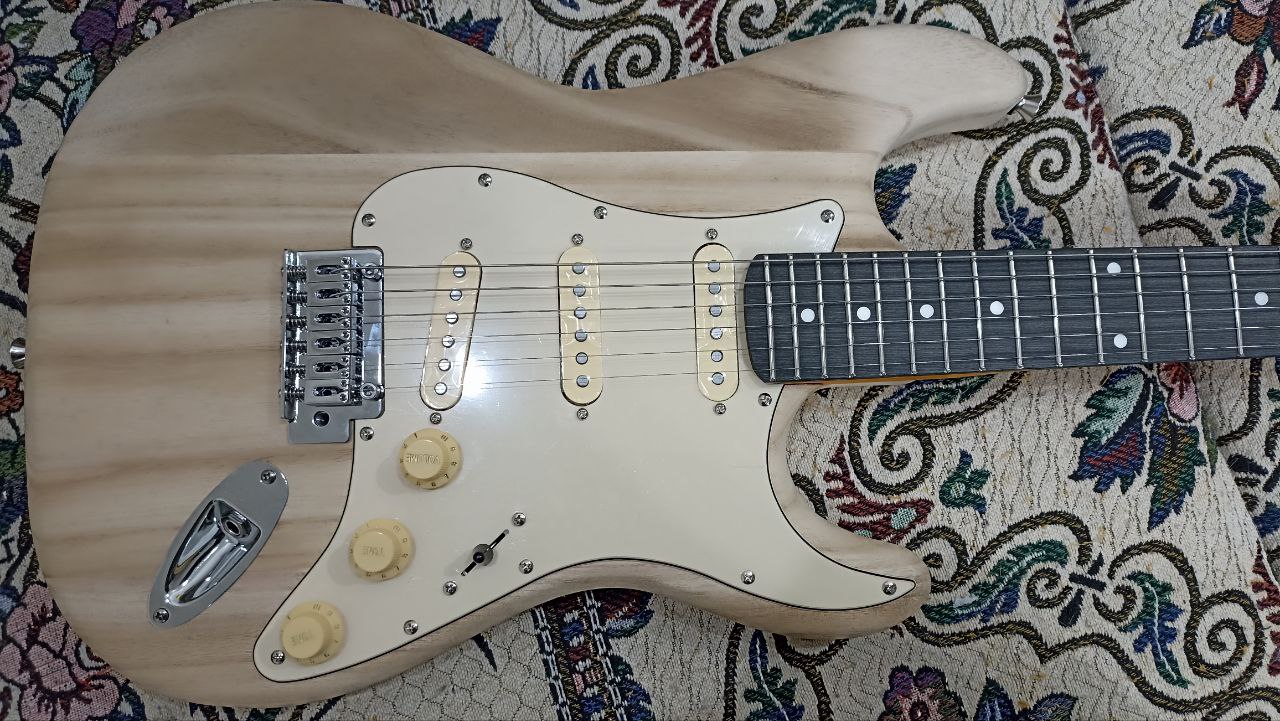

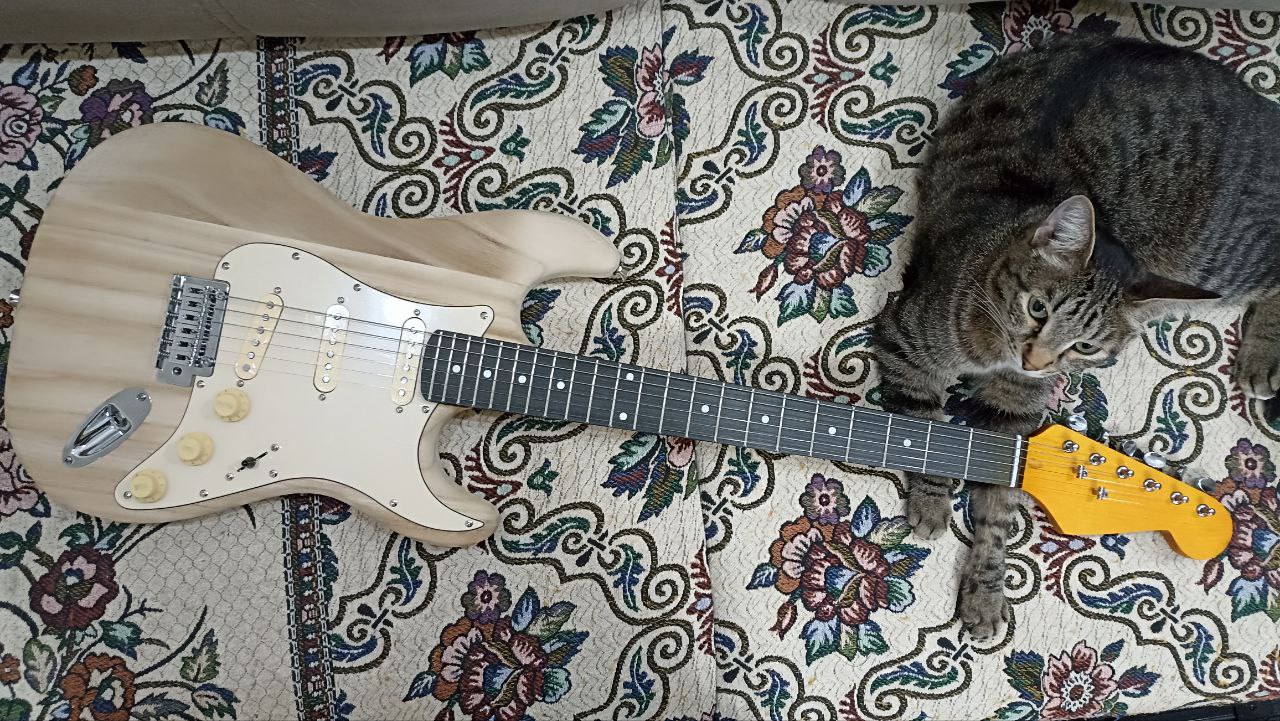

После отстройки прогиба грифа, мензуры и высоты струн получилась вполне играбельная и хорошо звучащая электрогитара.
Демонстрация звучания на Rutube
Демонстрация звучания на Youtube
Котик доволен, и заказчик тоже. А я раздумываю насчёт заказа таких же звукоснимателей, пикгарда, грифа и деки, но с модерновыми колками и фиксированной кобылкой, для своего нового проекта.
Трещины — это ерунда. Их легко отремонтировать. А ультралёгкий павловниевый страт с двумя синглами, одним узким хамбакером и продвинутой электроникой на борту — звучит весьма заманчиво.
Надо только определиться с органами управления аудиотрактом, чтобы разместить их на пикгарде эргономично и эстетично.
И для питания всего задуманного «Кроны», наверное, не хватит. Потребуются более ёмкие литиевые аккумуляторы, либо просто шесть элементов типоразмера АА. Но они займут немало места.
Напишите в комментариях свои соображения на этот счёт. Какую активную электронику вы считаете целесообразным разместить внутри корпуса электрогитары?
