Советская техническая эстетика и технологии

в 17:04, , рубрики: приборы, СССР, техника, Чулан, электротехника и электроника

Привет, сегодня любовался некоторыми артефактами советской эпохи и захотелось поделиться с обществом. Пост не будет содержать технического разбора или исторической справки, просто картинки для любопытных и мои пометки. Поэтому публикую в "чулане". (Осторожно картинок 40 Mb!)

Электрический разъем

По легенде он с брата "Бурана" — "Бури". Обратите внимание, что провод залит в коричневый компаунд, видна пластиковая крышка и отверстие для заливки.

Советская техническая эстетика и технологии - 1

Удивляет точность и аккуратность надписи. Интересно, каким образом её нанесли, трафарет? Штамп?

Советская техническая эстетика и технологии - 2

Разъем соединяется поворотом кольца с тремя канавками:

Советская техническая эстетика и технологии - 3

Штыри, которые входят в канавки кольца запрессованы и развальцованы изнутри, сделаны из другого металла. Металлические контакты выходят из мягкой уплотнительной прокладки:

Советская техническая эстетика и технологии - 4

Выглядит очень технологично и круто, защелкивается чётко, особенно после очистки. Но кольцо не очень ухватистое, надо работать в перчатках, тогда прекрасно соединяется.

Кнопка

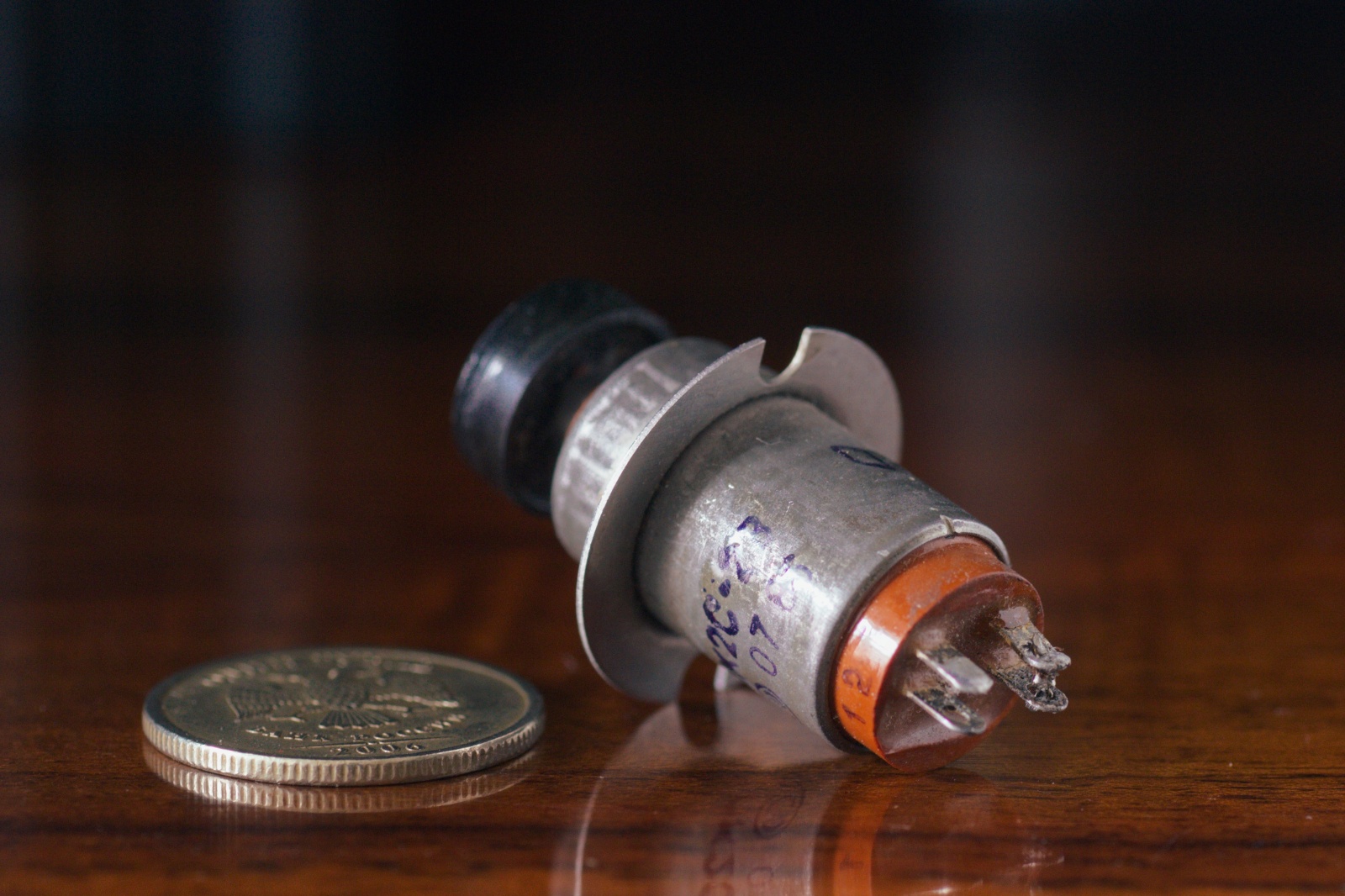

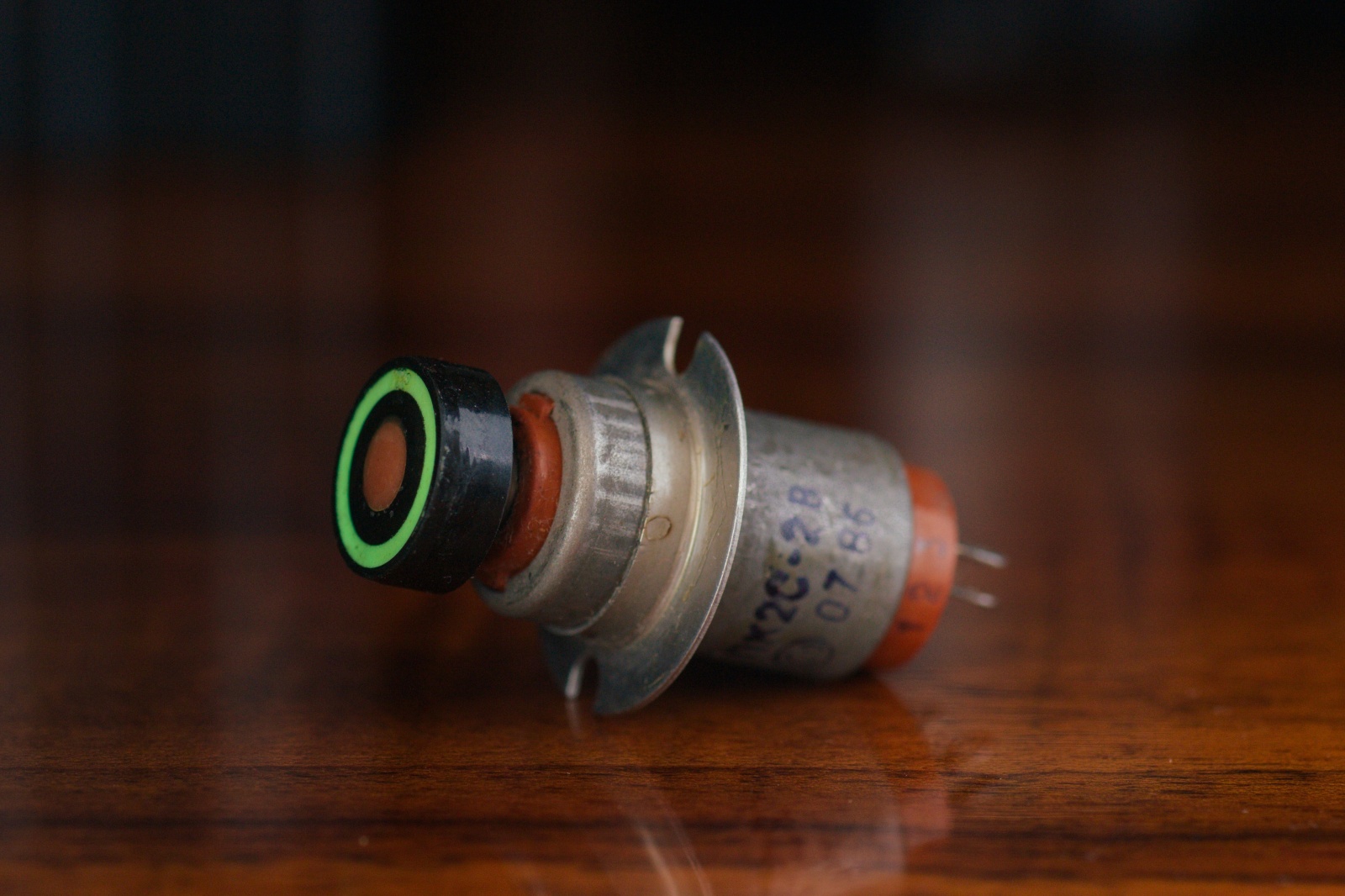

По легенде это "кнопка с вертолёта". Надо отметить, что все эти штуки попали ко мне давным давно в детстве и за достоверность описания не ручаюсь. Кнопка не переключатель, т.е. не защелкивается в нажатом положении. Зеленое кольцо — светонакопитель:

Советская техническая эстетика и технологии - 5

Советская техническая эстетика и технологии - 6

Миллиамперметр

Размечен до 100 mA 73 год. Лицевая панель сделана из эбонита:

Советская техническая эстетика и технологии - 7

Корпус отлит из светлого пластика, окружен металлическим экраном:

Советская техническая эстетика и технологии - 8

Вольтметр

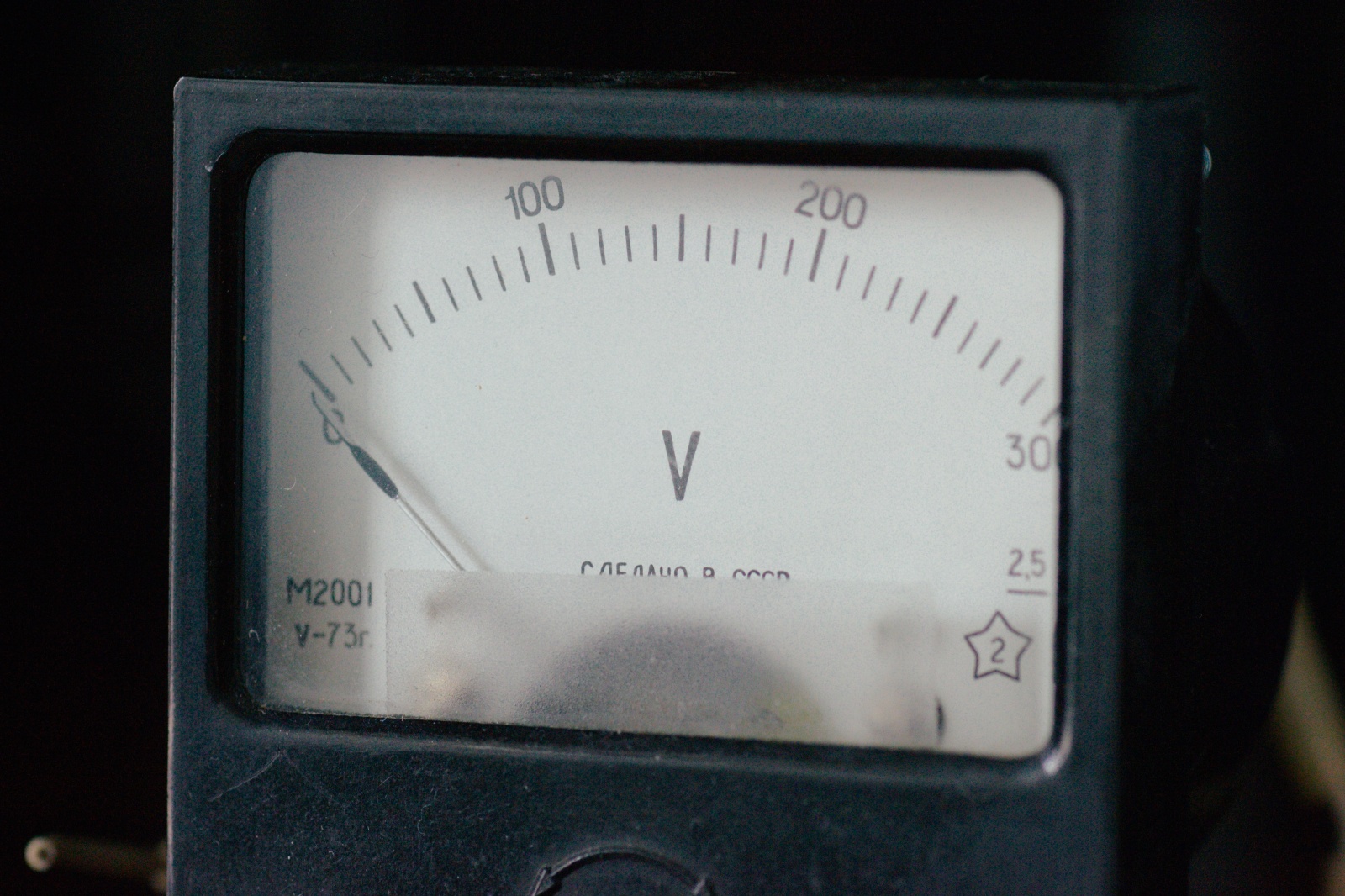

Похож на предыдущий, но добавилось матирование на стекле.
Советская техническая эстетика и технологии - 9

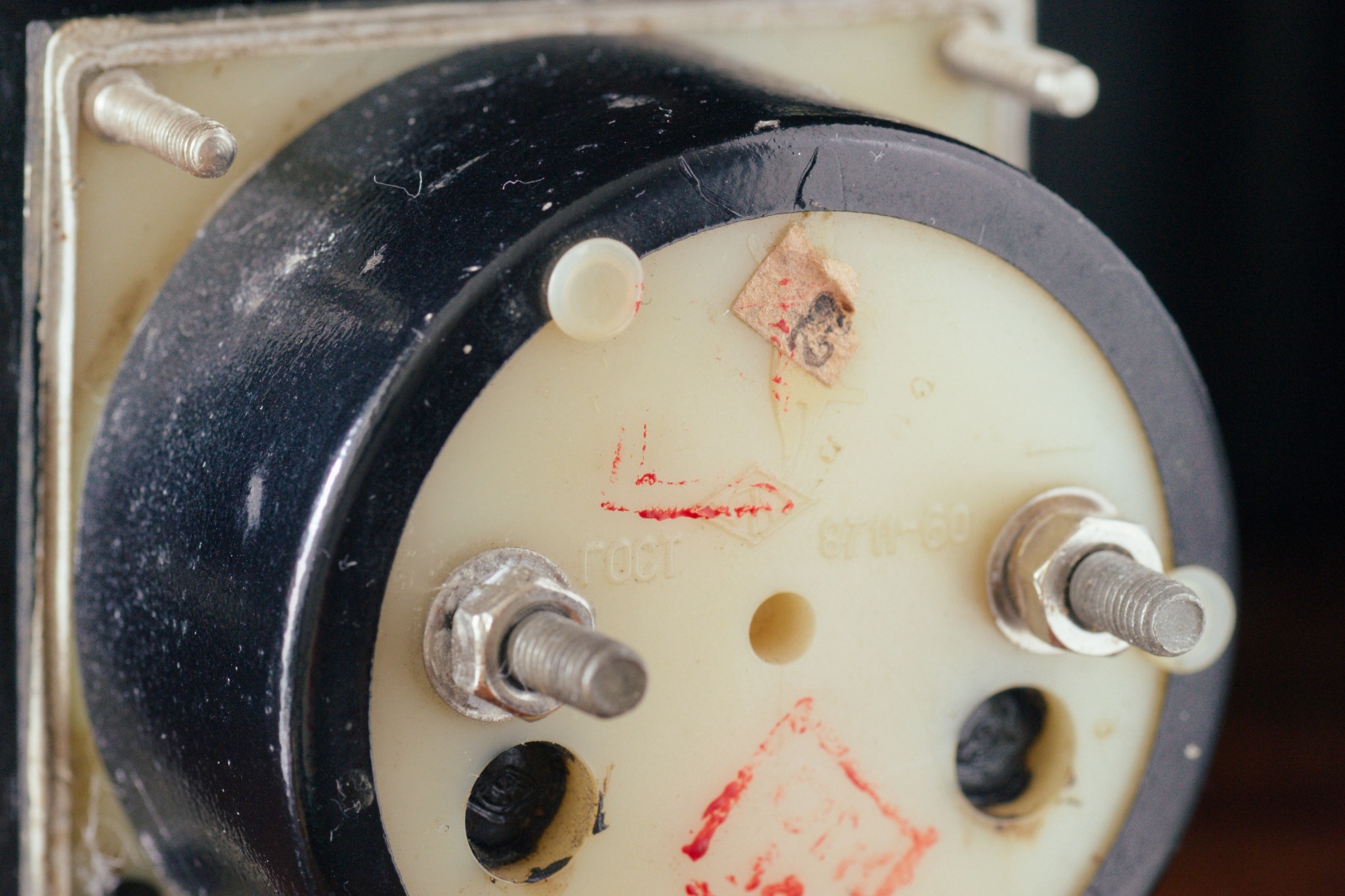

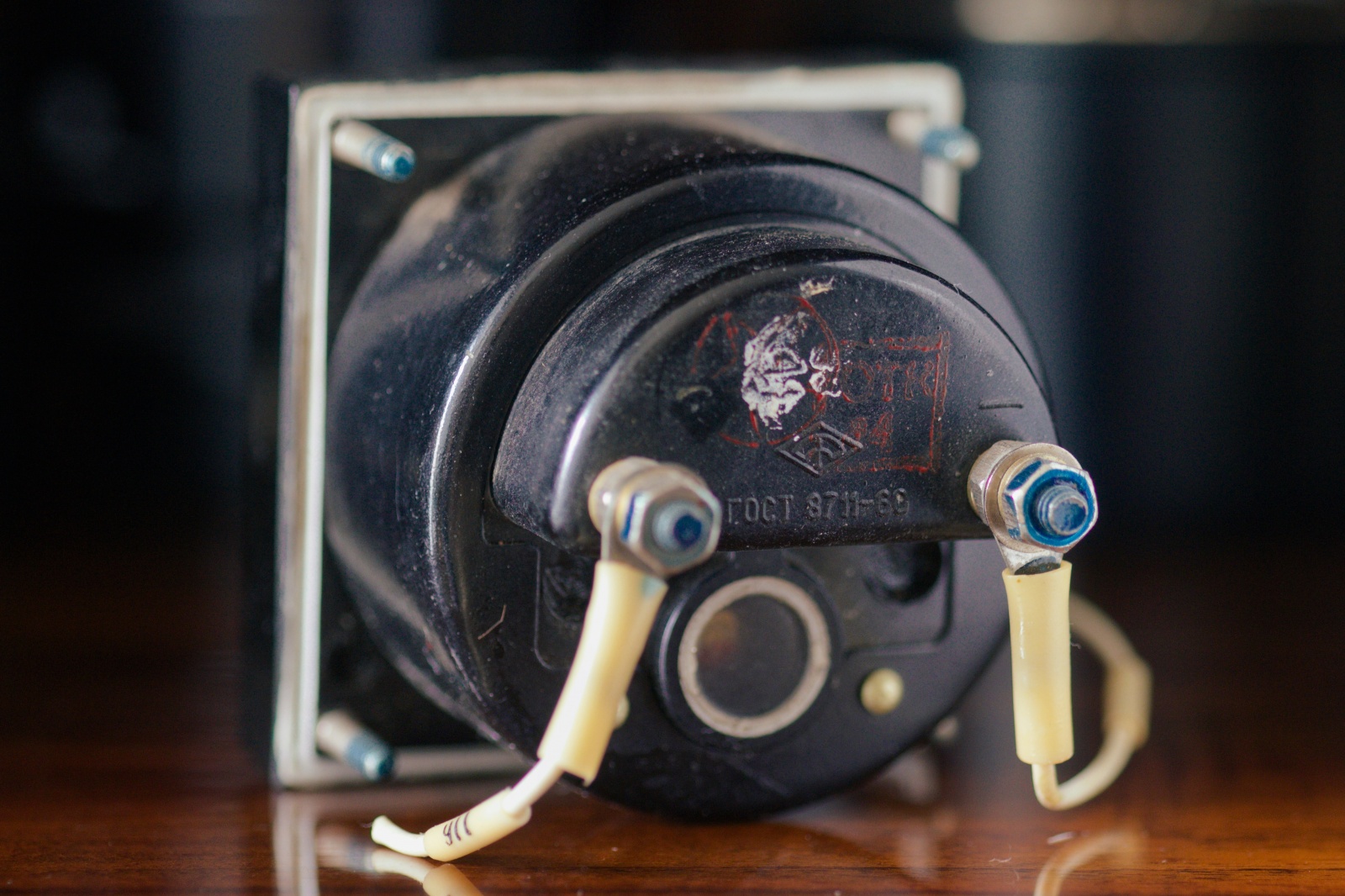

Корпус несколько иной конструкции, сзади видно смотровое окошко, посаженное на герметик стекло (возможно оргстекло). Интересно, для чего оно?

Советская техническая эстетика и технологии - 10

Советская техническая эстетика и технологии - 11

Вольтметр 30 V

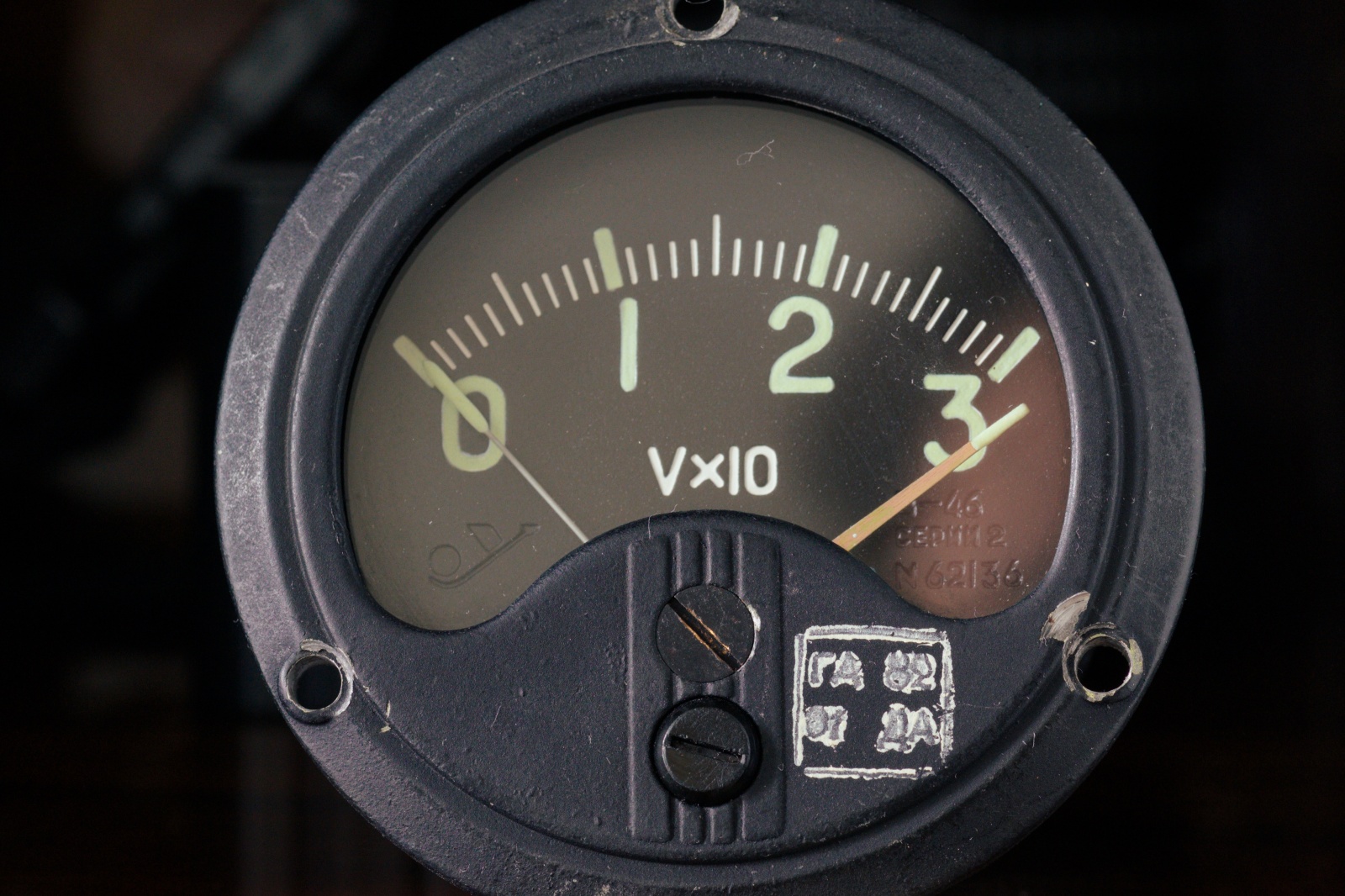

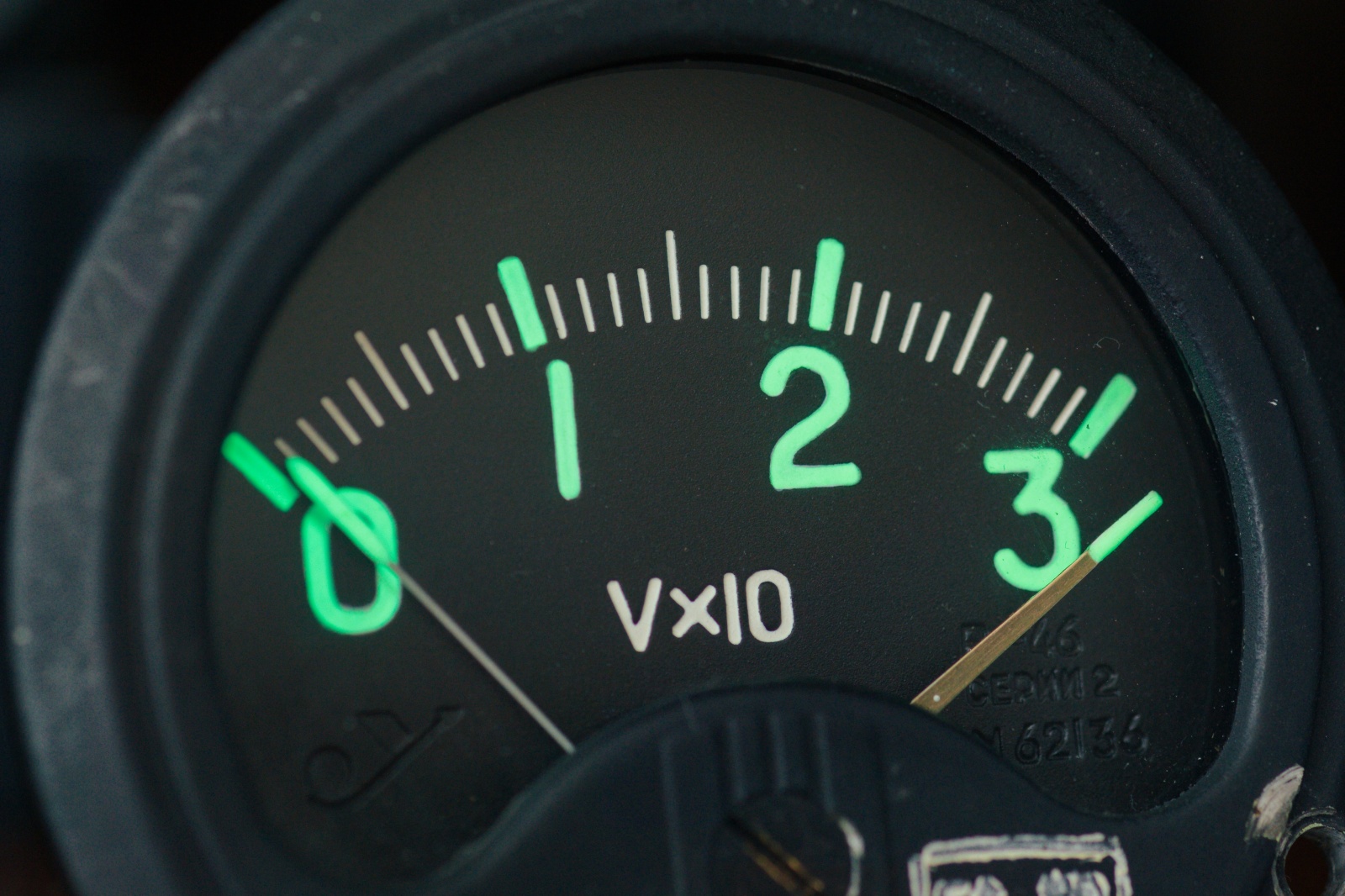

Как и предыдущие два прибора он имеет шлиц для подстройки баланса под плоскую отвёртку. Но данный прибор еще обладает второй стрелкой, которая жестко соединена с верхним "болтиком". Видимо, для указания на оптимальное напряжение в системе:

Советская техническая эстетика и технологии - 12

Советская техническая эстетика и технологии - 13

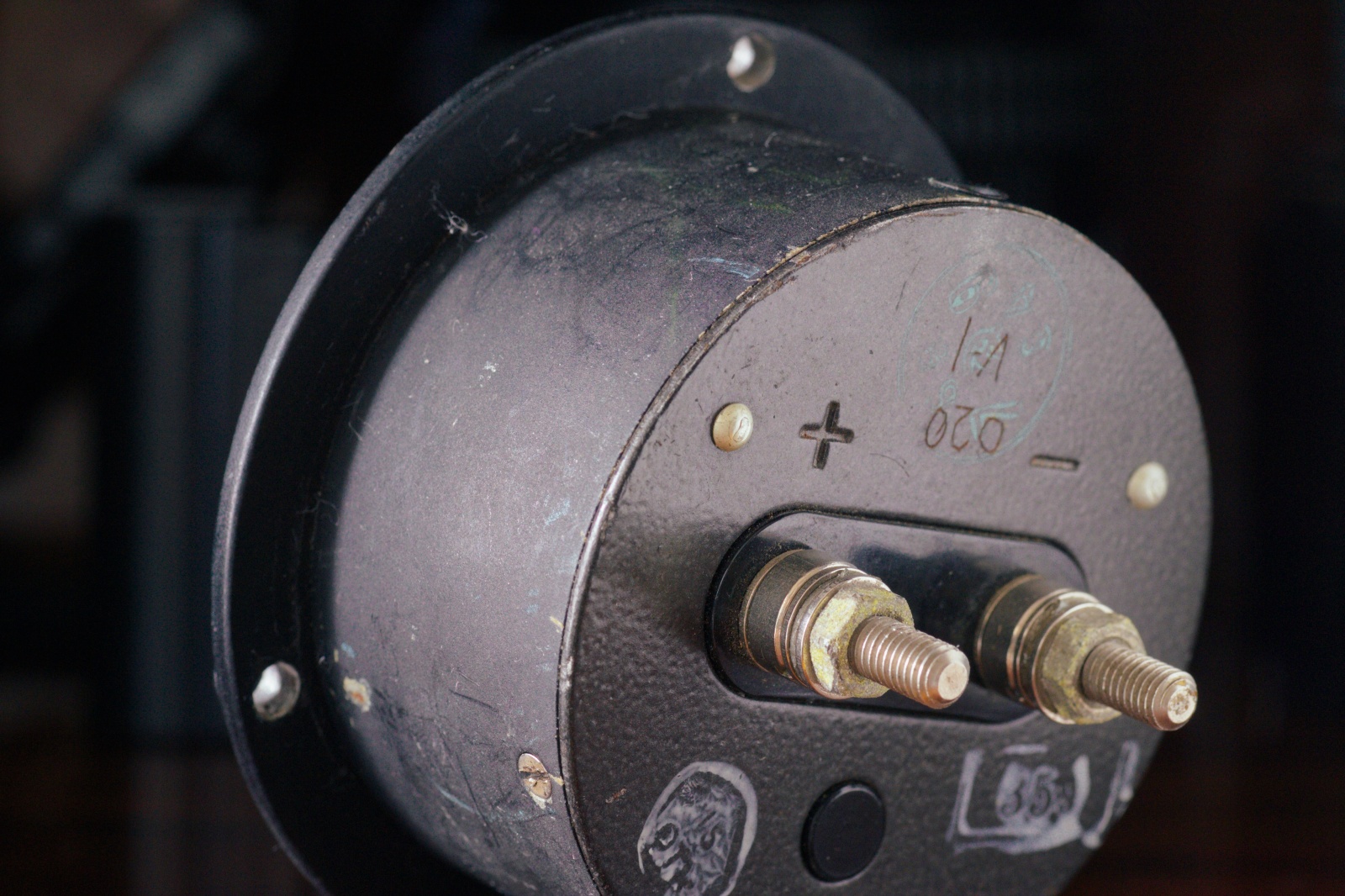

Примечательно, что корпус литой! Открывается только задняя плоская крышка. Сзади снизу непонятная пластиковая заглушка:

Советская техническая эстетика и технологии - 14

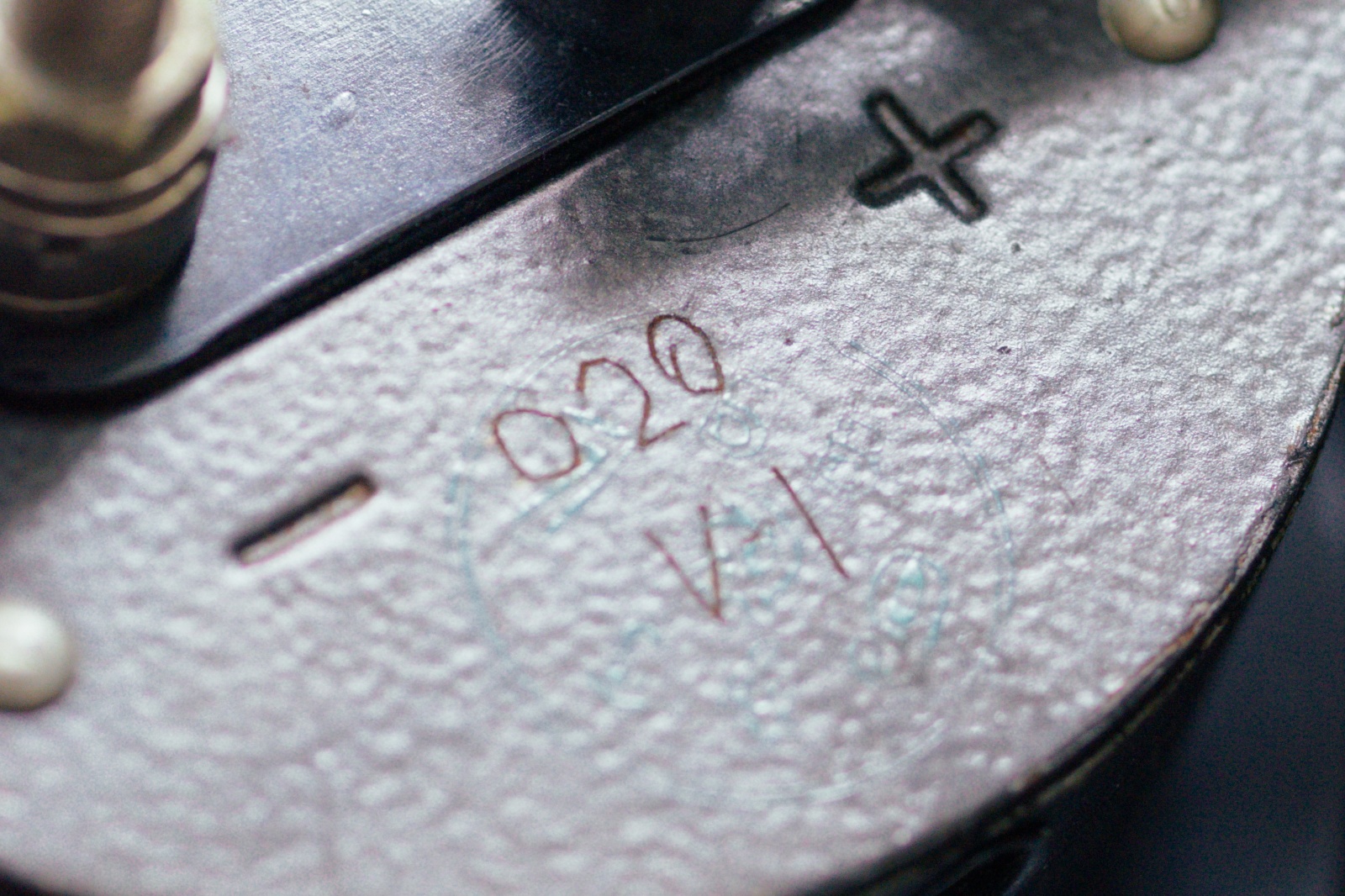

Между клеммами нацарапано:

Советская техническая эстетика и технологии - 15

Если вам понравился формат и экспонаты, то с удовольствием поснимаю еще.
