Приветствую всех!
С первого взгляда может показаться, что это самый обычный дисковый телефон, какие некогда стояли практически в каждом доме или офисе. Несмотря на это, внутри он устроен совершенно иначе.
Итак, в сегодняшней статье посмотрим на один из самых крутых дисковых телефонов советской эпохи. Заодно разберёмся, что у него внутри, чем он так примечателен и как подключить его к обычной телефонной сети. Как водится, будет много интересного.
❯ Суть такова

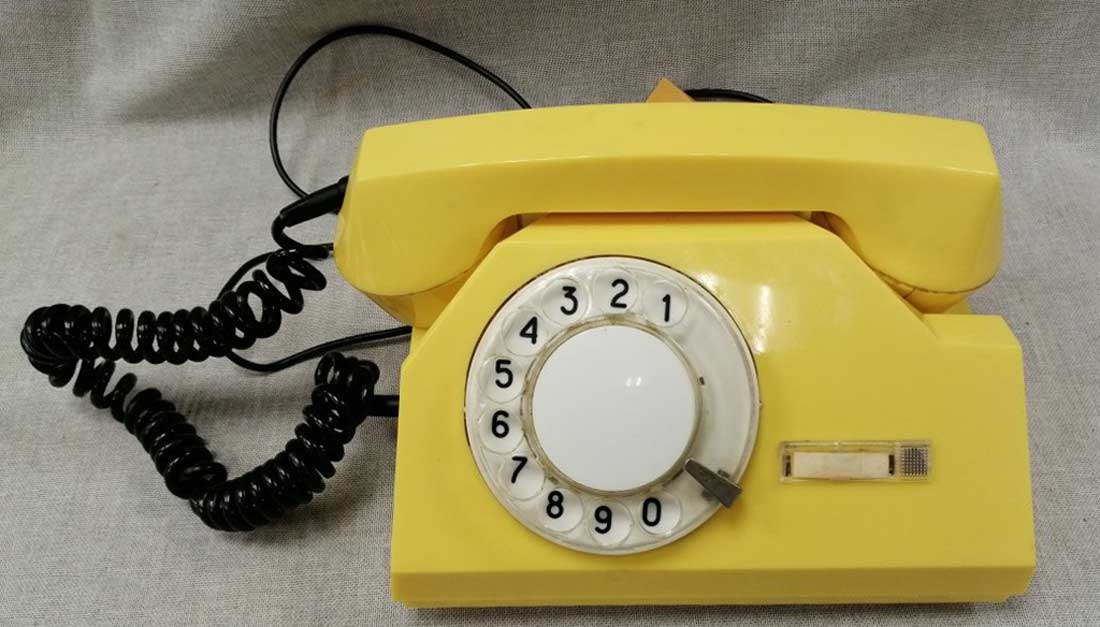

На первый взгляд это совершенно обычный советский телефон, как, например, вот такой вот ТА-72М.

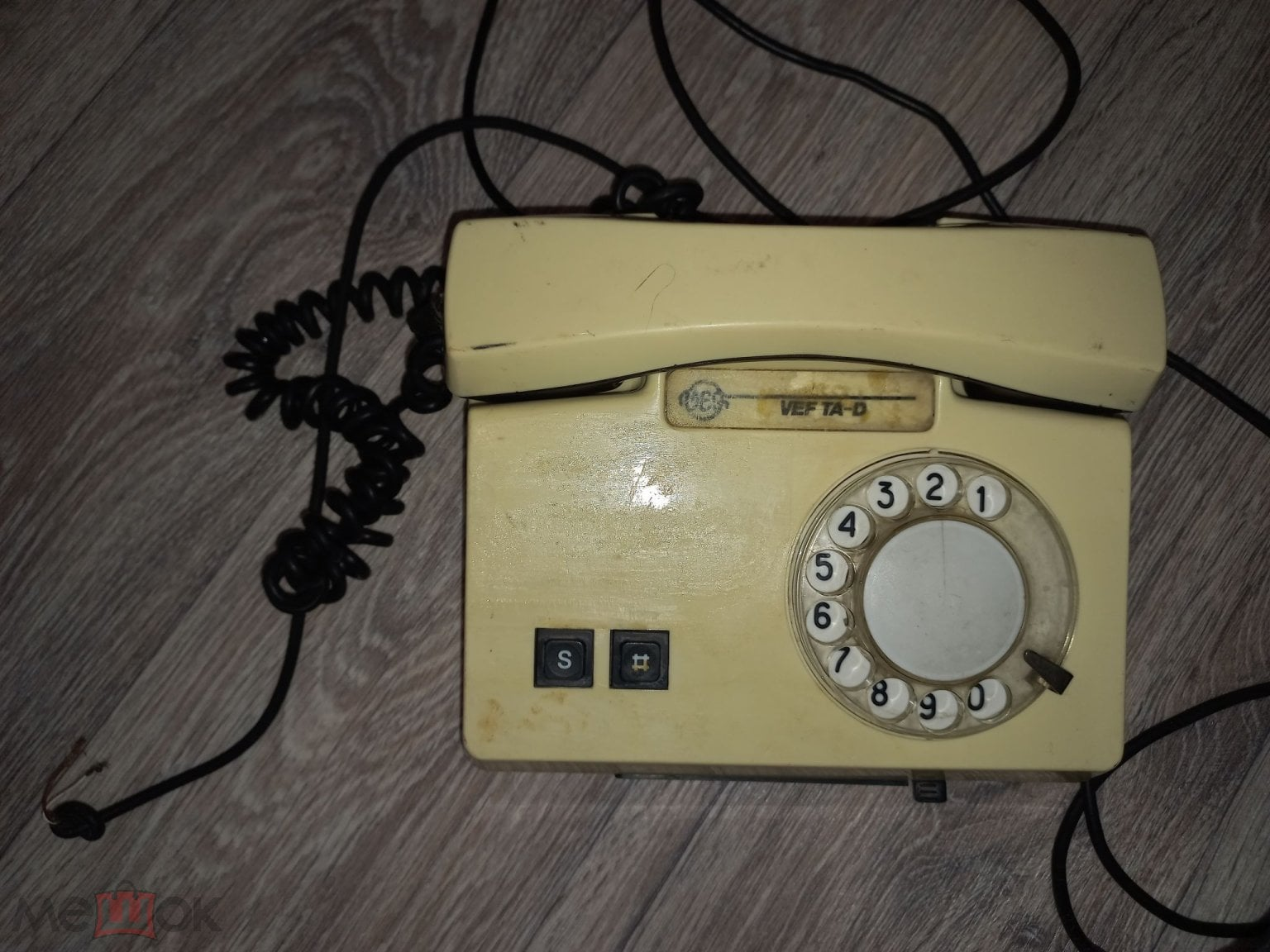

Или, например, VEF ТА-D.
Но всё это не так уж и примечательные бытовые и офисные модели. Сегодняшний же экземпляр намного более интересен — он предназначен для использования совместно с засекречивающей аппаратурой связи.
❯ Что это вообще за аппараты?
Про телефоны из состава ЗАС известно не так уж и много, отчего им любят приписывать разные мифические свойства.

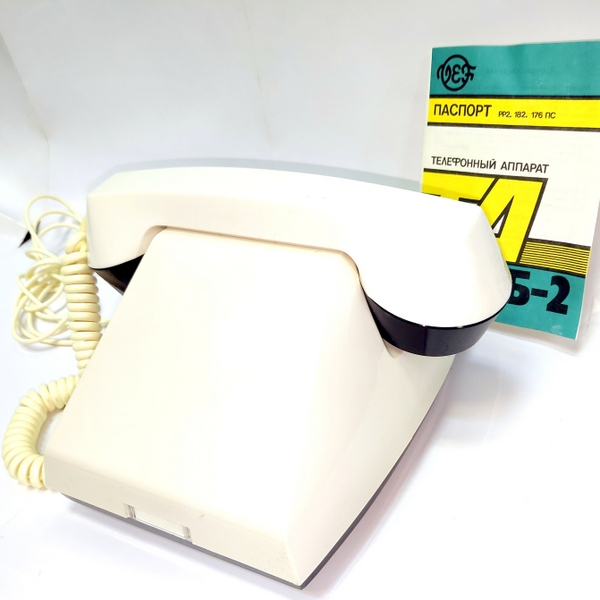

Иногда под видом «телефонов спецсвязи» продают за конские деньги и вовсе не имеющие к ним никакого отношения аппараты, например, бездисковый ТА-68ЦБ. Но всё же сегодня речь пойдёт именно о тех самых девайсах.
Итак, ставились эти телефоны там, где требовалось обеспечивать конфиденциальность переговоров. Мест таких было предостаточно: различные правительственные учреждения, военные объекты, кабинеты больших начальников.
Самих моделей аппаратов тоже существовало немало.
Вот, к примеру, предмет сегодняшнего обзора П-171Д. Телефон предназначался для работы в двух- или четырёхпроводных линиях в помещениях и на подвижных объектах (для чего оснащался защёлкой, чтобы трубка не соскакивала).
Телефон СТА-2. По сути это «кабинетная» версия П-171Д, отличавшаяся поддержкой работы только в двухпроводном режиме (а у его собрата СТА-4 — только в четырёхпроводном), другой конструкцией корпуса и несколько упрощённой схемотехникой.

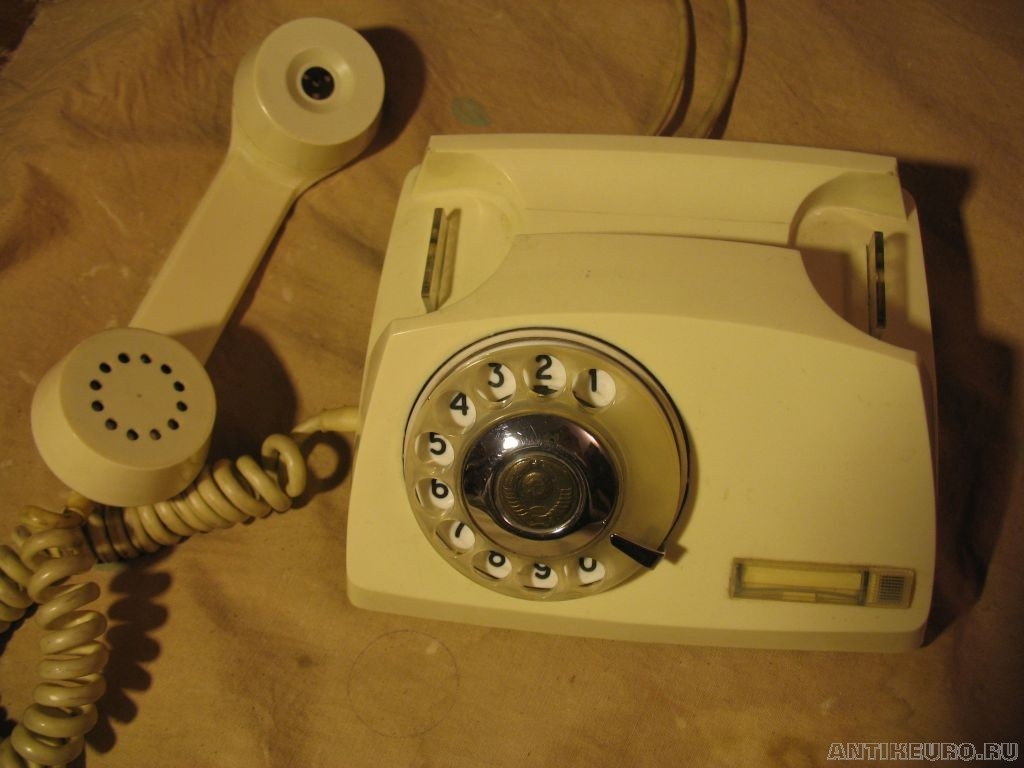

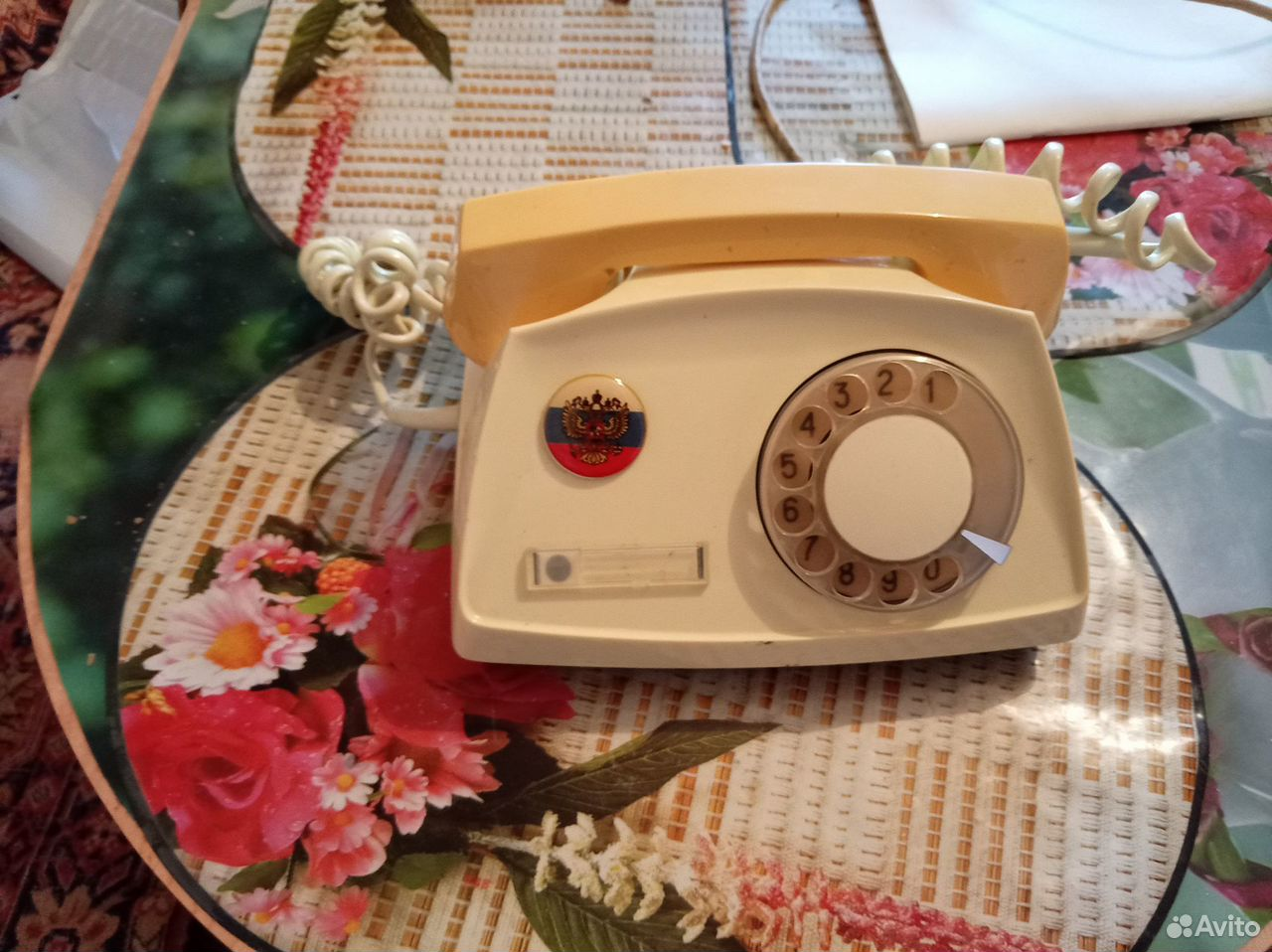

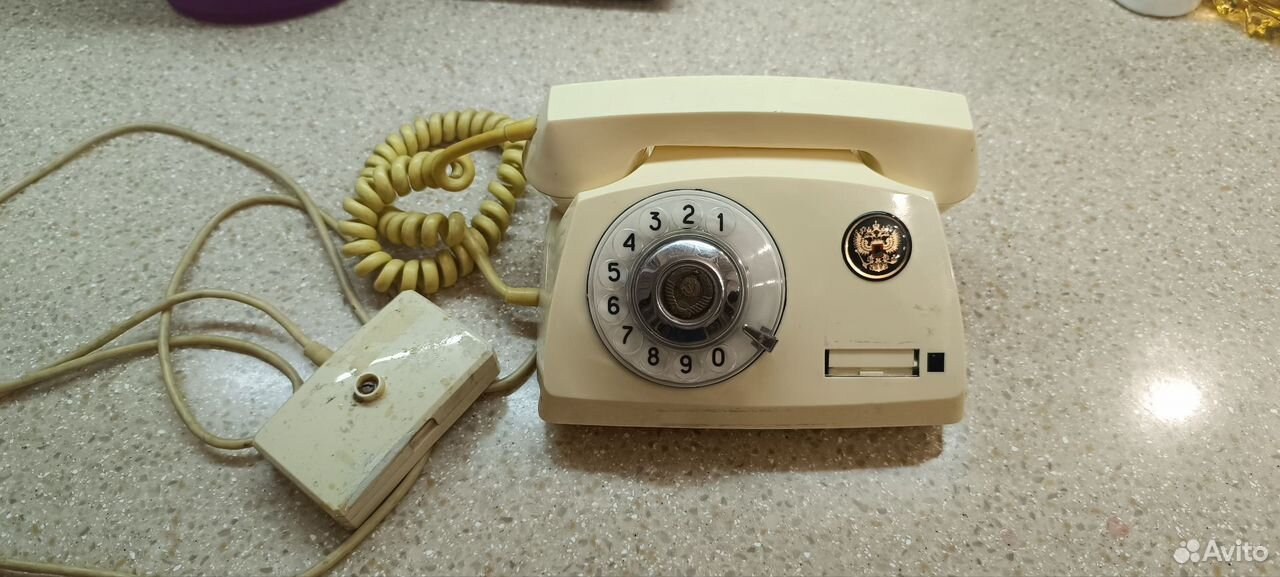

Экземпляр на фото имеет красивую декоративную накладку с гербом СССР. Такие аппараты некогда называли «кремлёвскими вертушками».

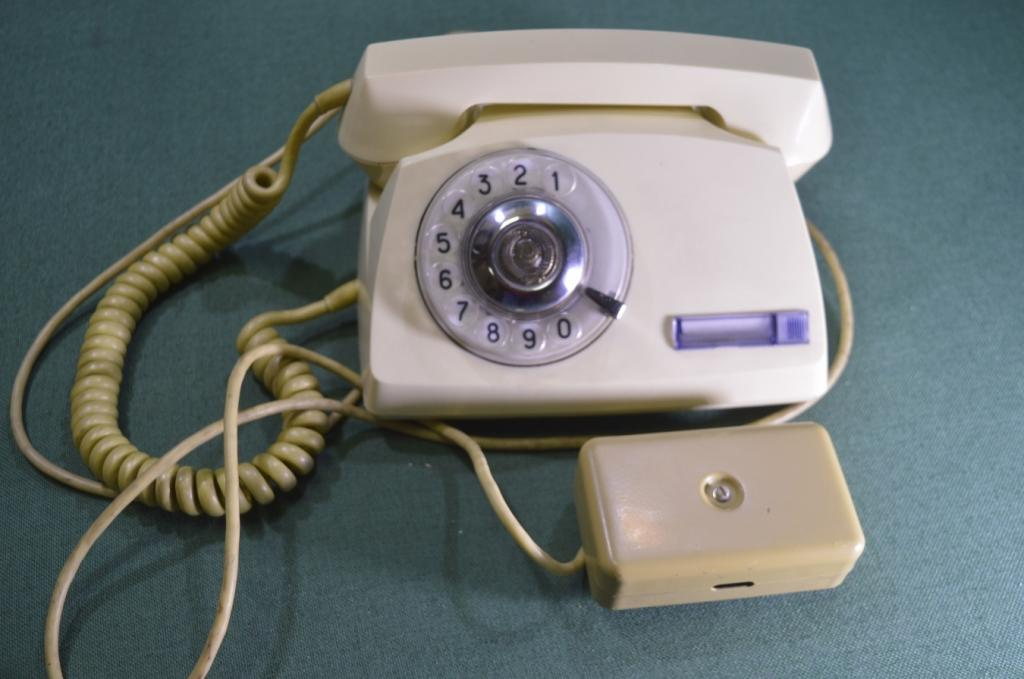

Телефон «Абонент-5». Аппарат значительно более поздней эпохи, внутри также совершенно другая схемотехника, а вместо механического звонка установлен динамик.
Так вот. Несмотря на заметное различие по виду и по схемотехнике, общего у этих аппаратов довольно таки много.
Во-первых, несмотря на то, что эти телефоны обычно используются в составе засекречивающей аппаратуры связи, сами по себе никакой секретной электроники они не содержат. Без подключения к этим блокам это просто аппараты антуражного вида и весьма неплохого качества, которые можно использовать с обычными двух- и четырёхпроводными телефонными станциями. Коробочка на конце кабеля, имеющаяся у некоторых экземпляров, тоже никакой не шифратор — это всего лишь фильтр или коммутационная панель. Так что такие телефоны можно абсолютно спокойно покупать на вторичке или в других местах, где они есть в продаже: никакой гостайны внутри них нет.

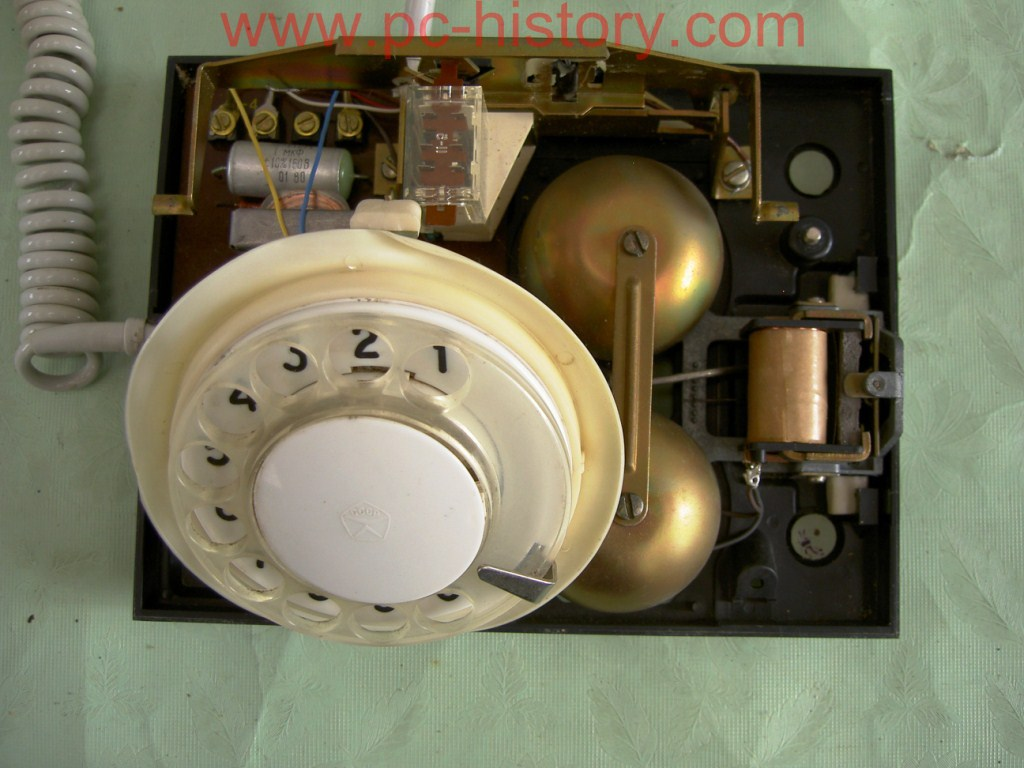

Типичной начинки обычного дискового телефона, как на фото, вы не увидите ни в одном из них.
❯ Обзор оборудования
Ну что же, посмотрим теперь уже на мой телефон.

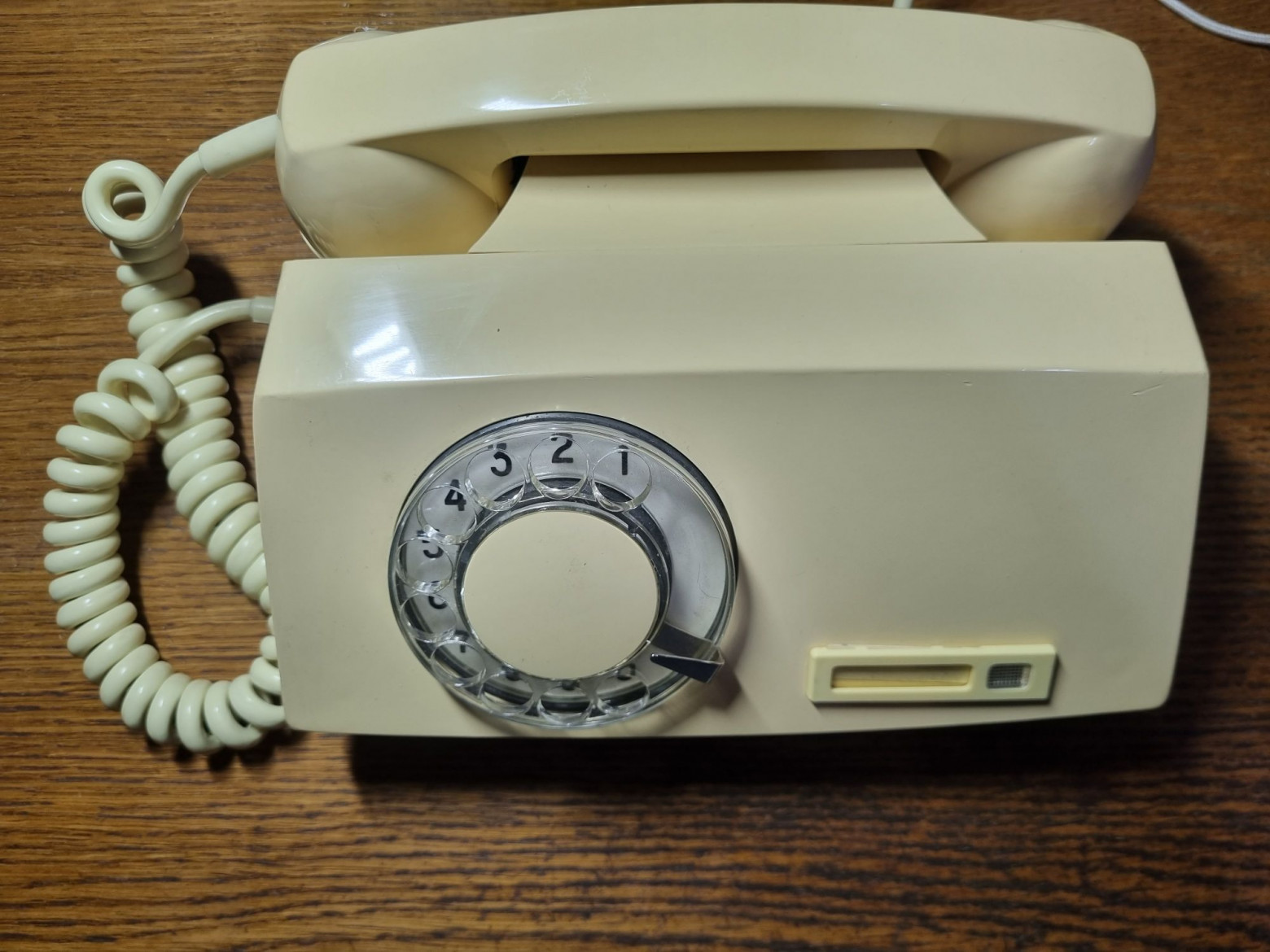

А вот и он.

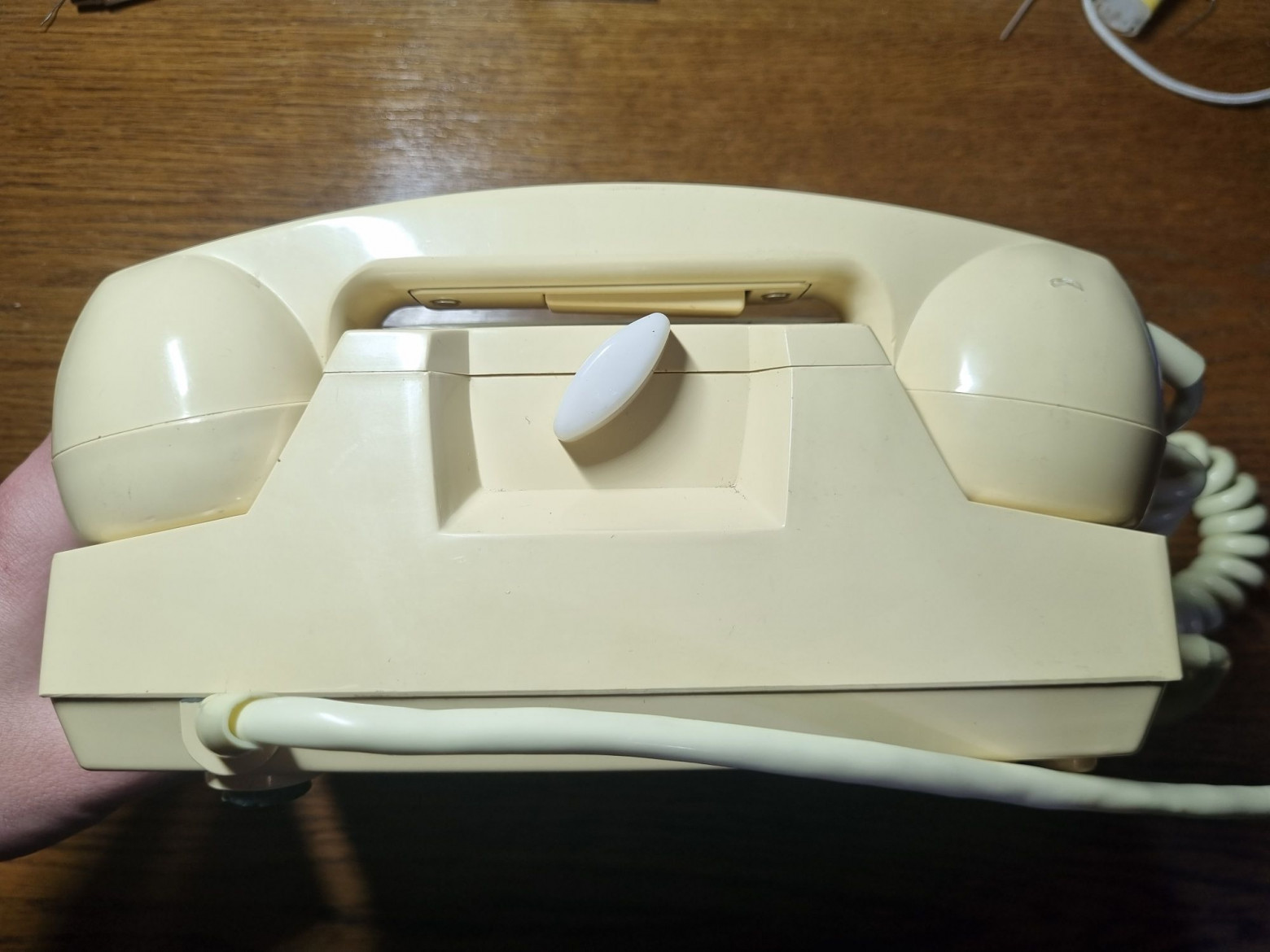

Сзади защёлка, удерживающая трубку, если аппарат используется на автотранспорте.

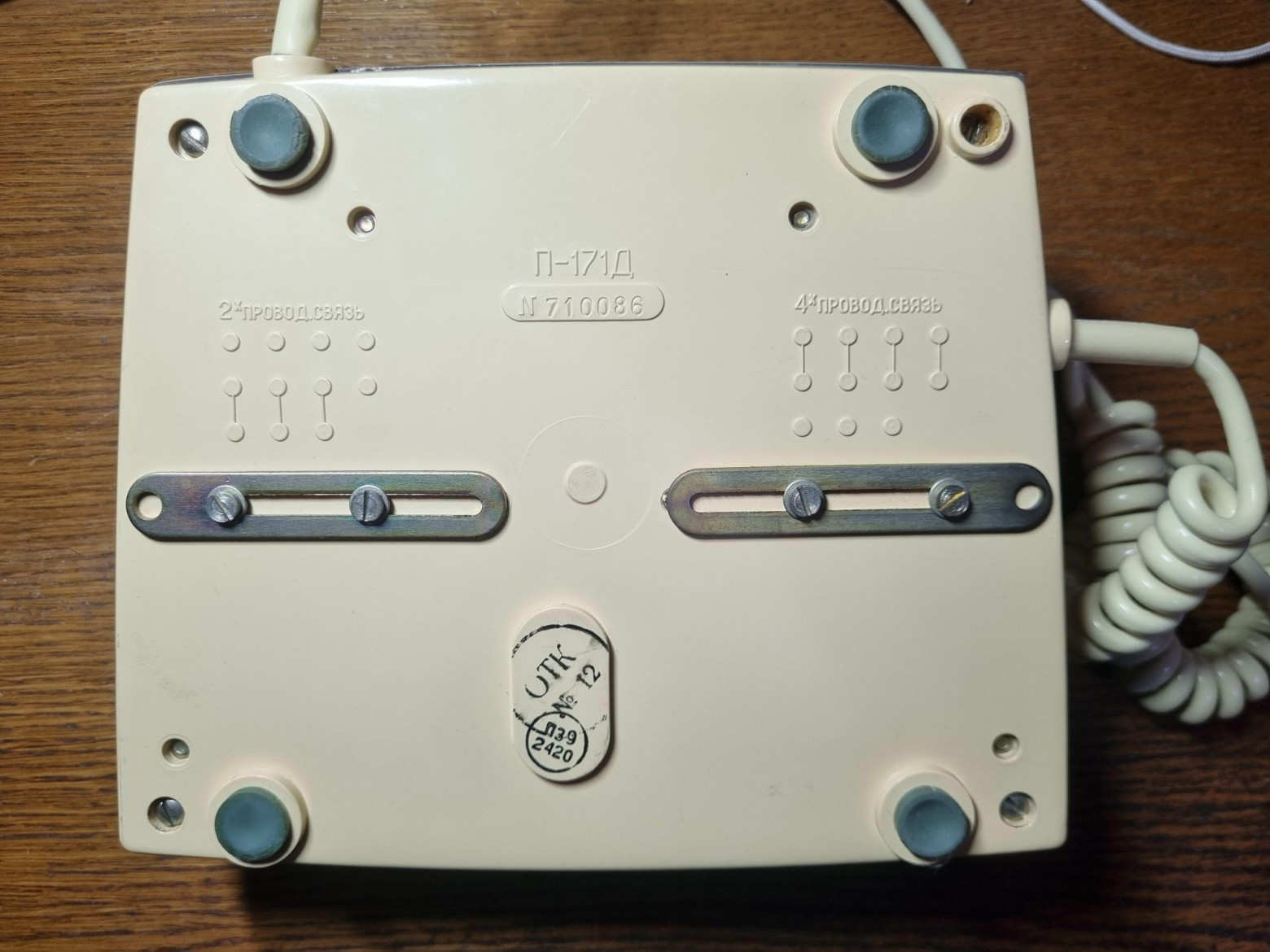

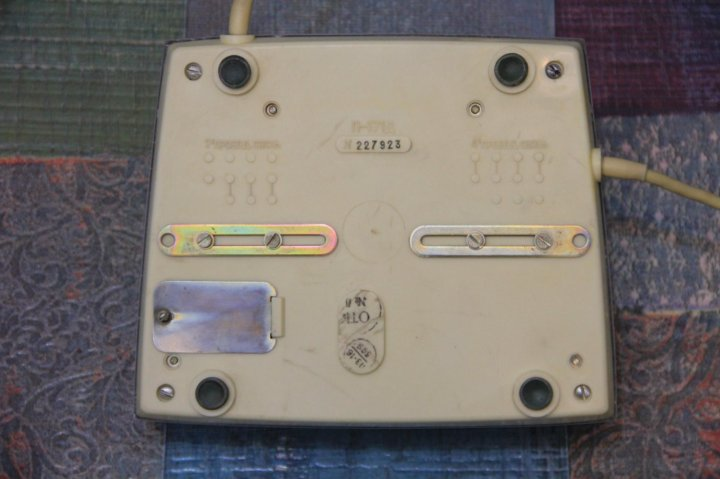

Обратная сторона. На крышке таблица перемычек для двух разных типов подключения.

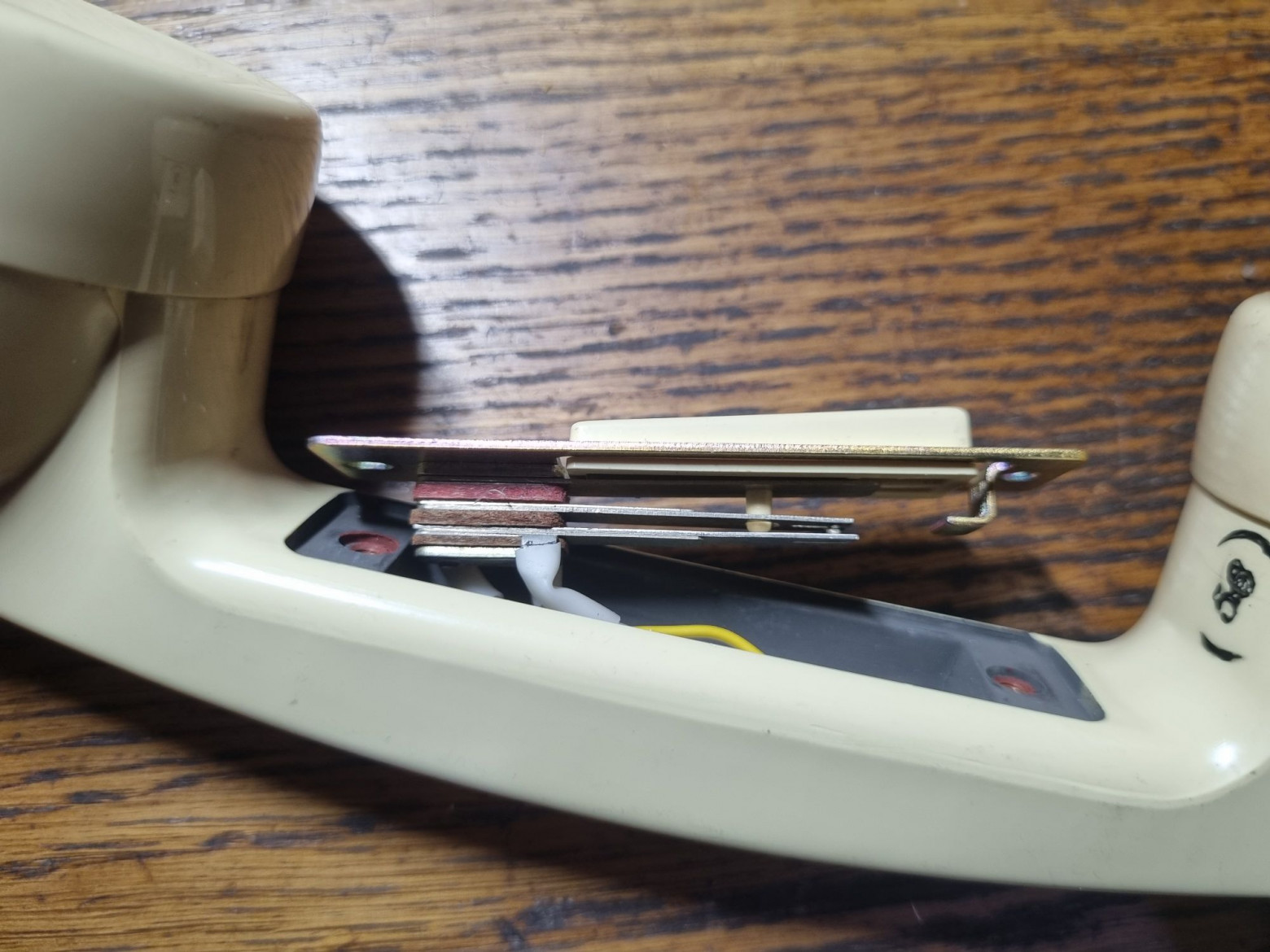

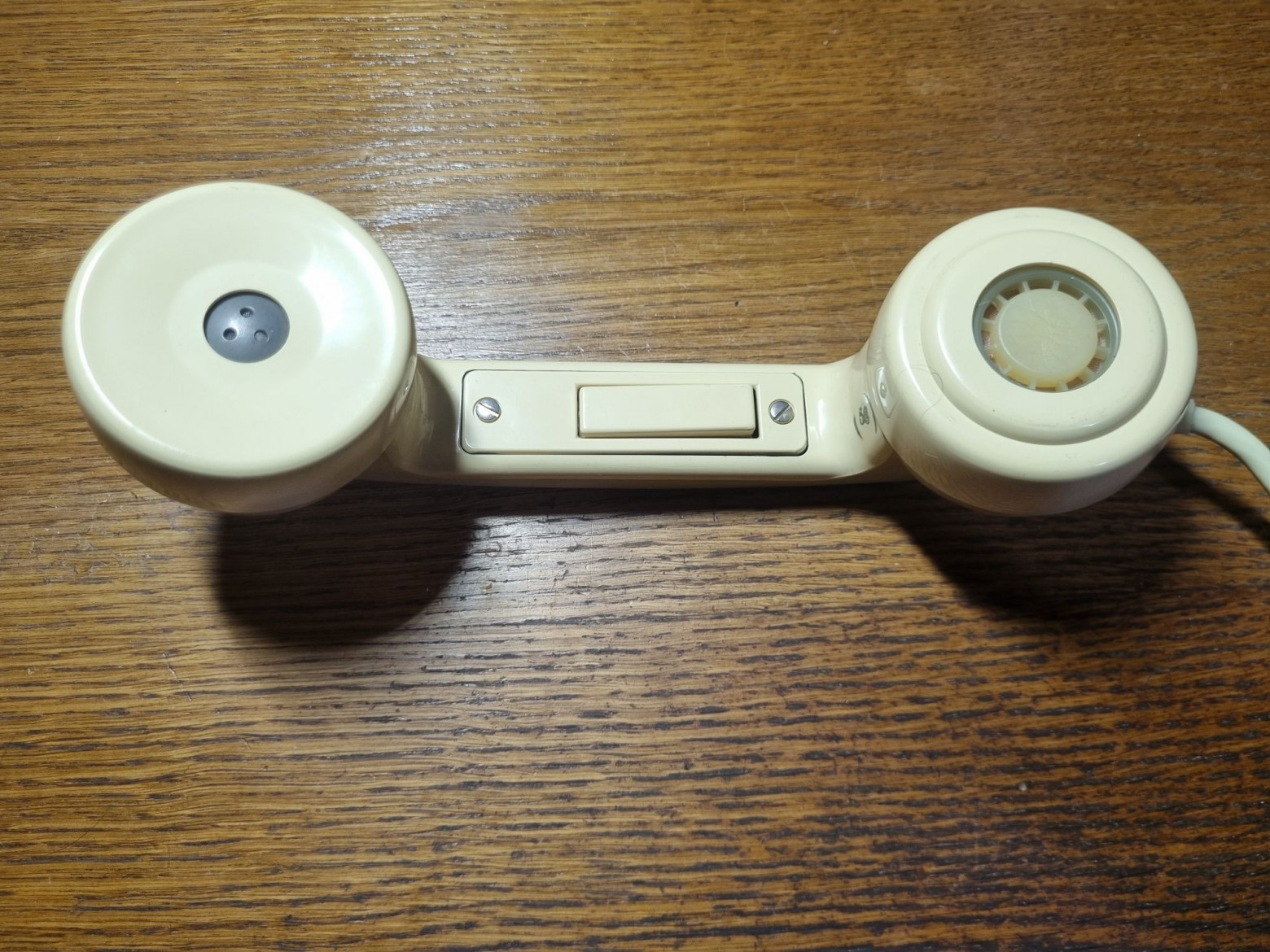

Трубка отличается от привычной нам: на ручке расположена тангента.
В ненажатом состоянии она замыкает накоротко микрофон, что позволяет, например, не допустить прослушивания того, о чём говорят в помещении, если трубка неровно лежит на рычаге. Для разговора кнопку надо зажать.

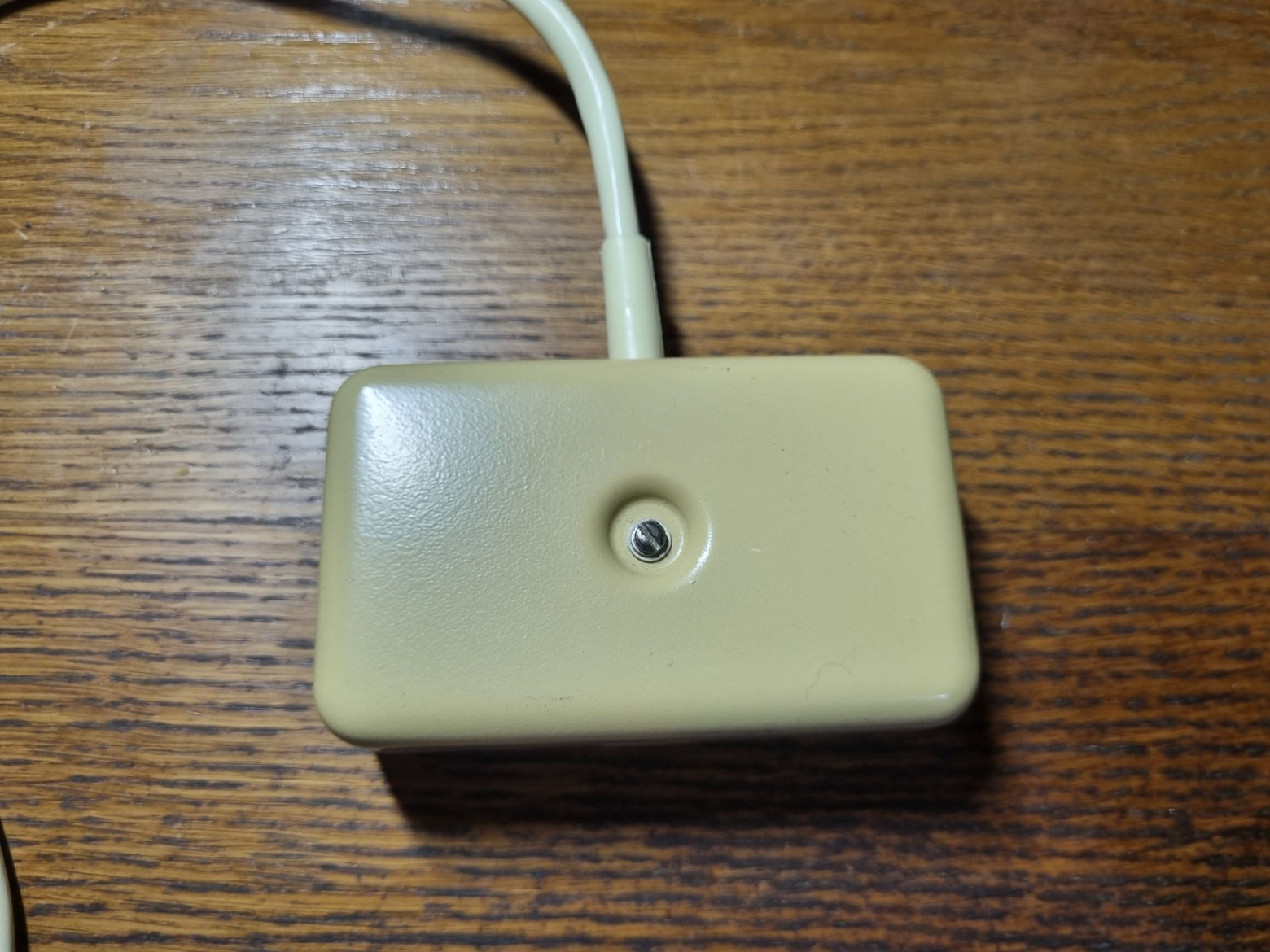

А вот и главное внешнее отличие аппарата от большинства бытовых собратьев: вместо обычной телефонной вилки типа РТШК-4 здесь коммутационная коробка.

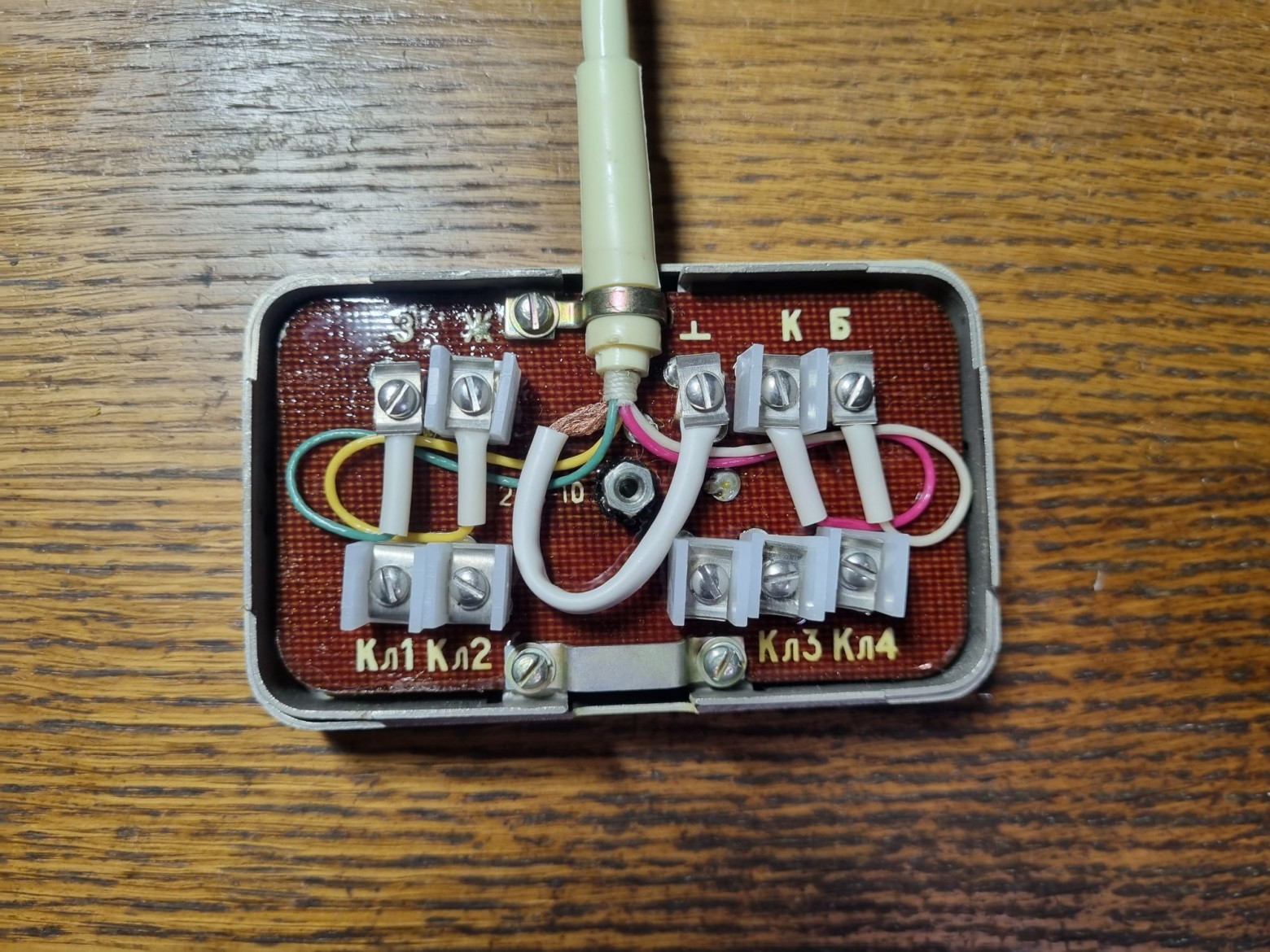

Внутри неё четыре клеммы для подключения проводов линии, а также контакт заземления.

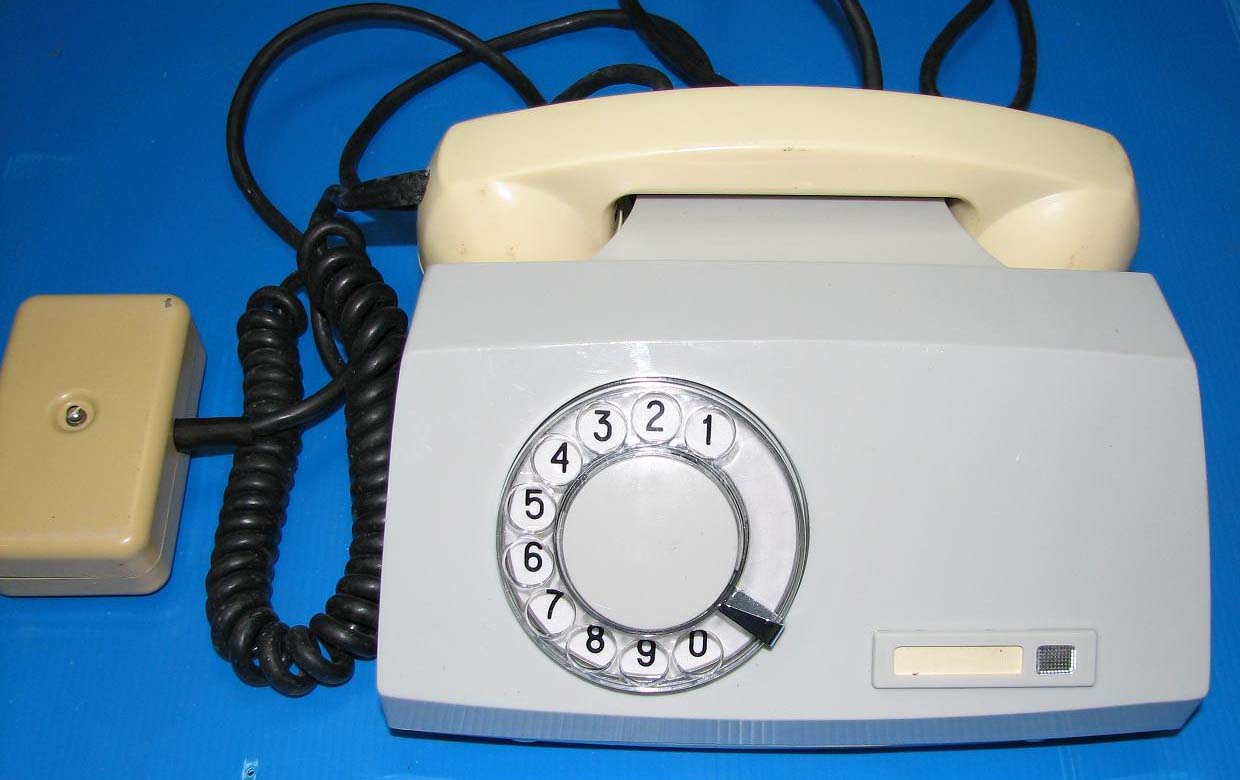

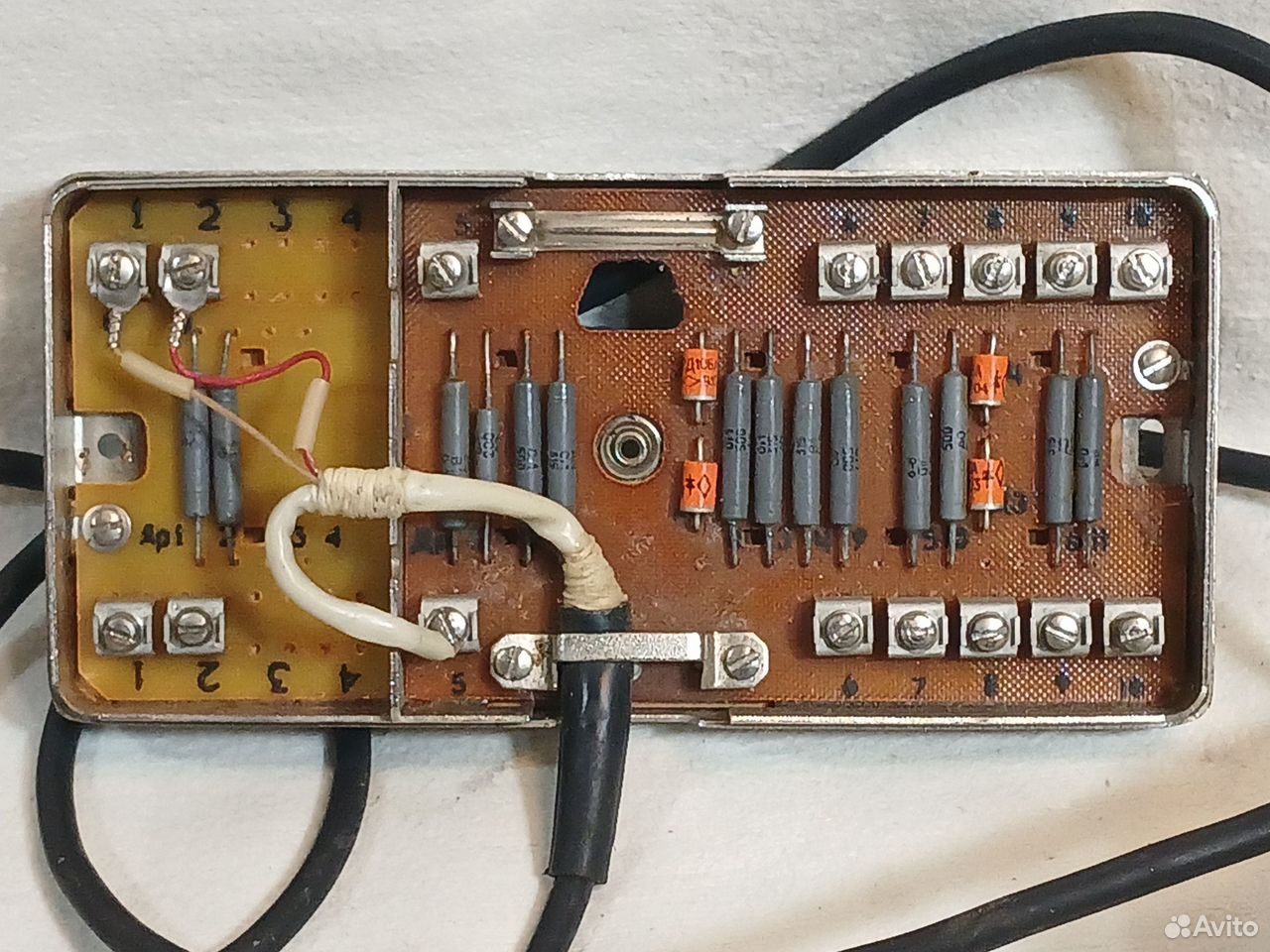

А вот коммутационный блок СТА-2. В нём помимо клемм также расположился фильтр.
❯ Внутренности
Теперь взглянем на начинку.
Откручиваем четыре винта снизу и разделяем корпус на две половинки.

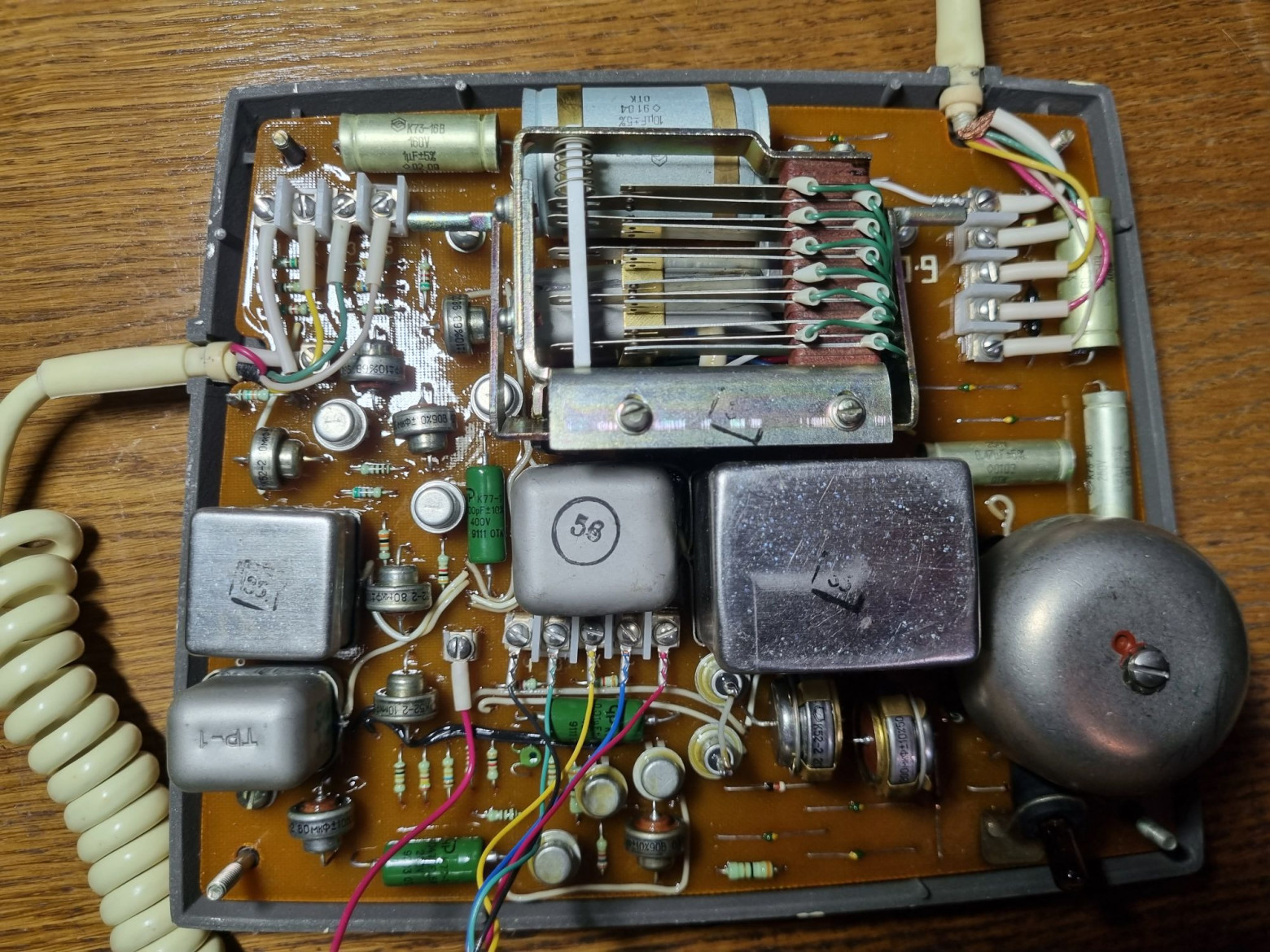

Сразу заметна намного более сложная плата, совершенно нетипичная для бытового телефона. В металлических коробочках находятся дроссели и трансформаторы.

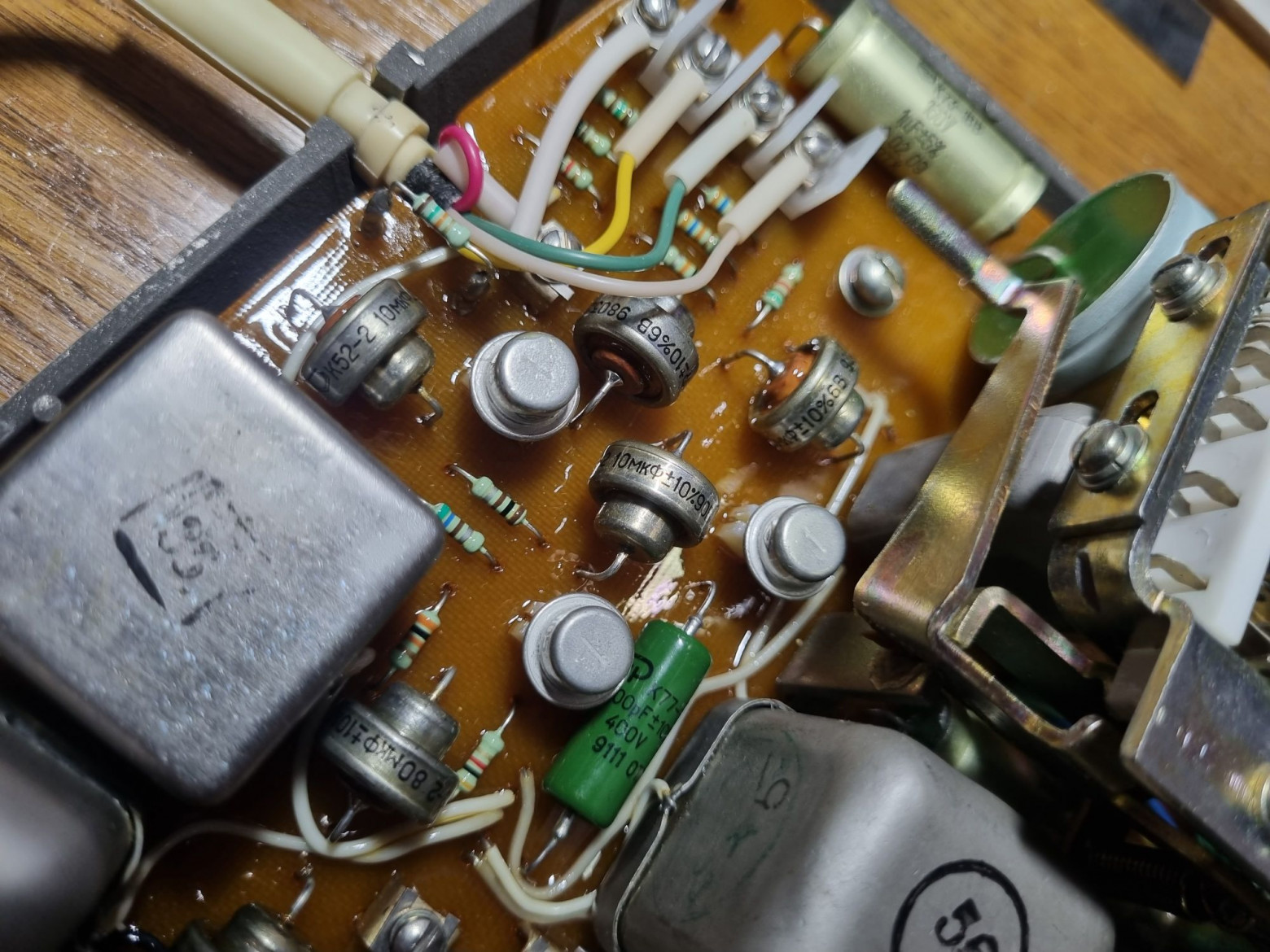

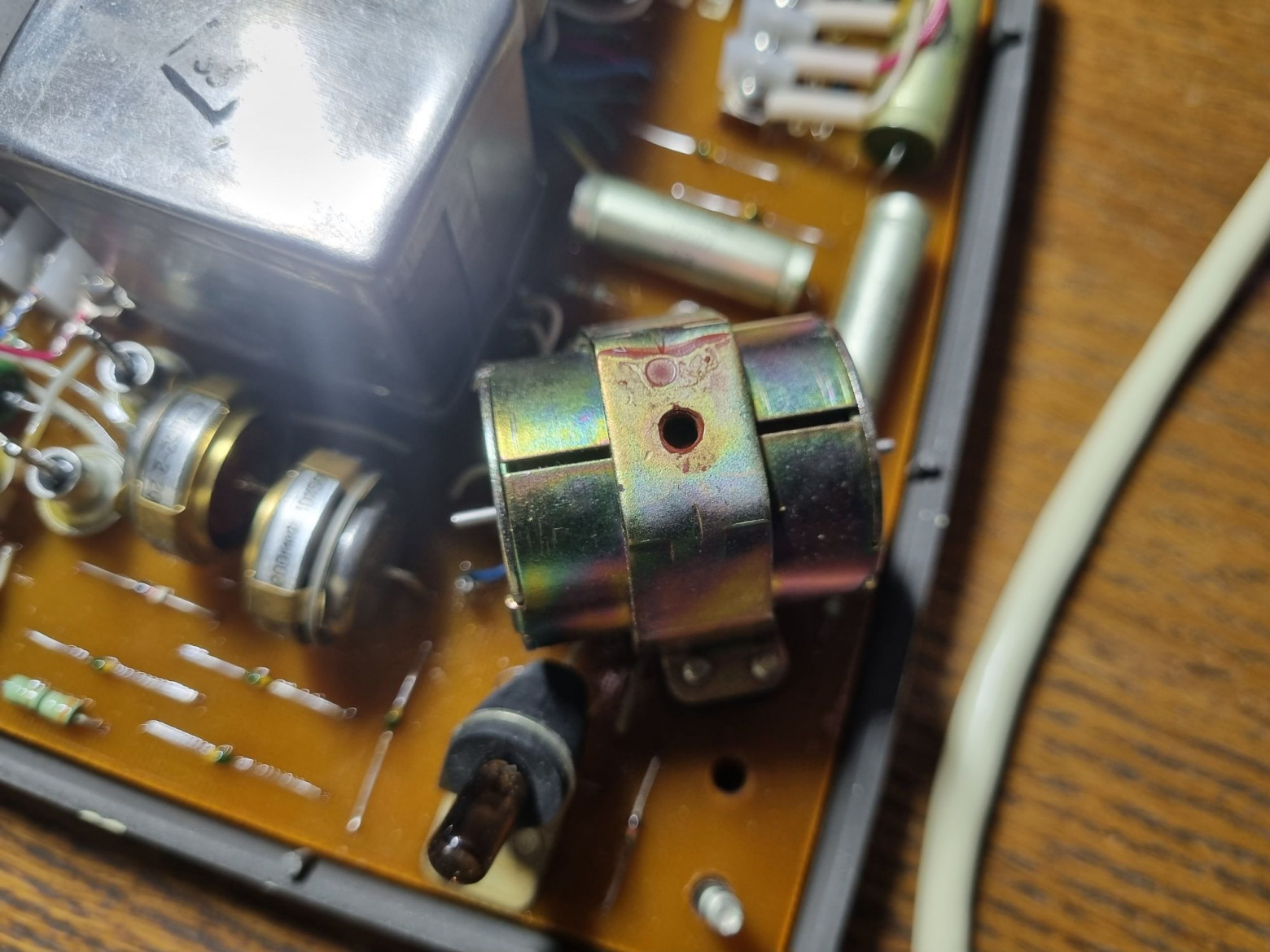

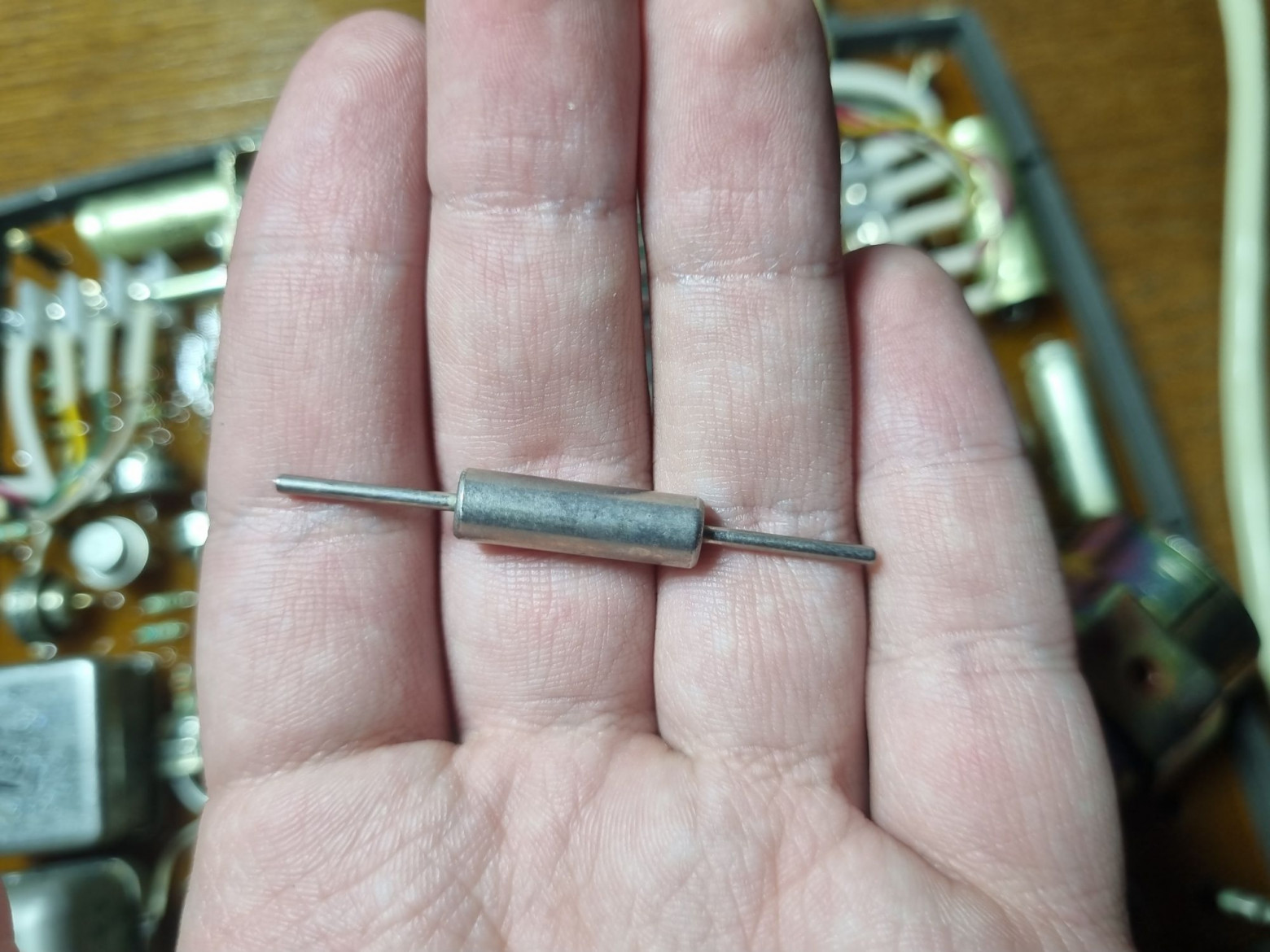

Танталовые конденсаторы К52-2. На плате их целый десяток.
Никаких МБМ и прочих бумажных здесь нет и в помине.

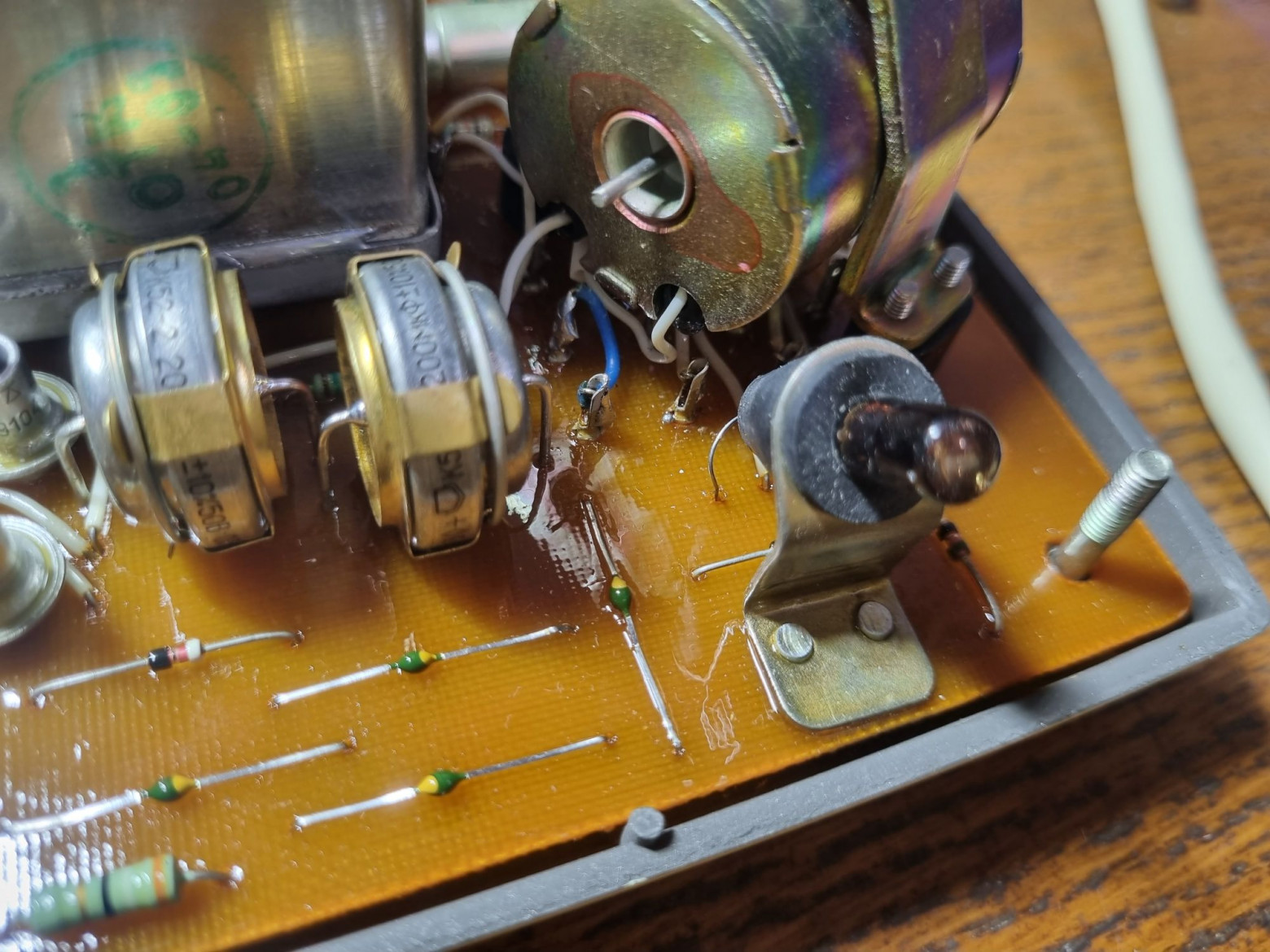

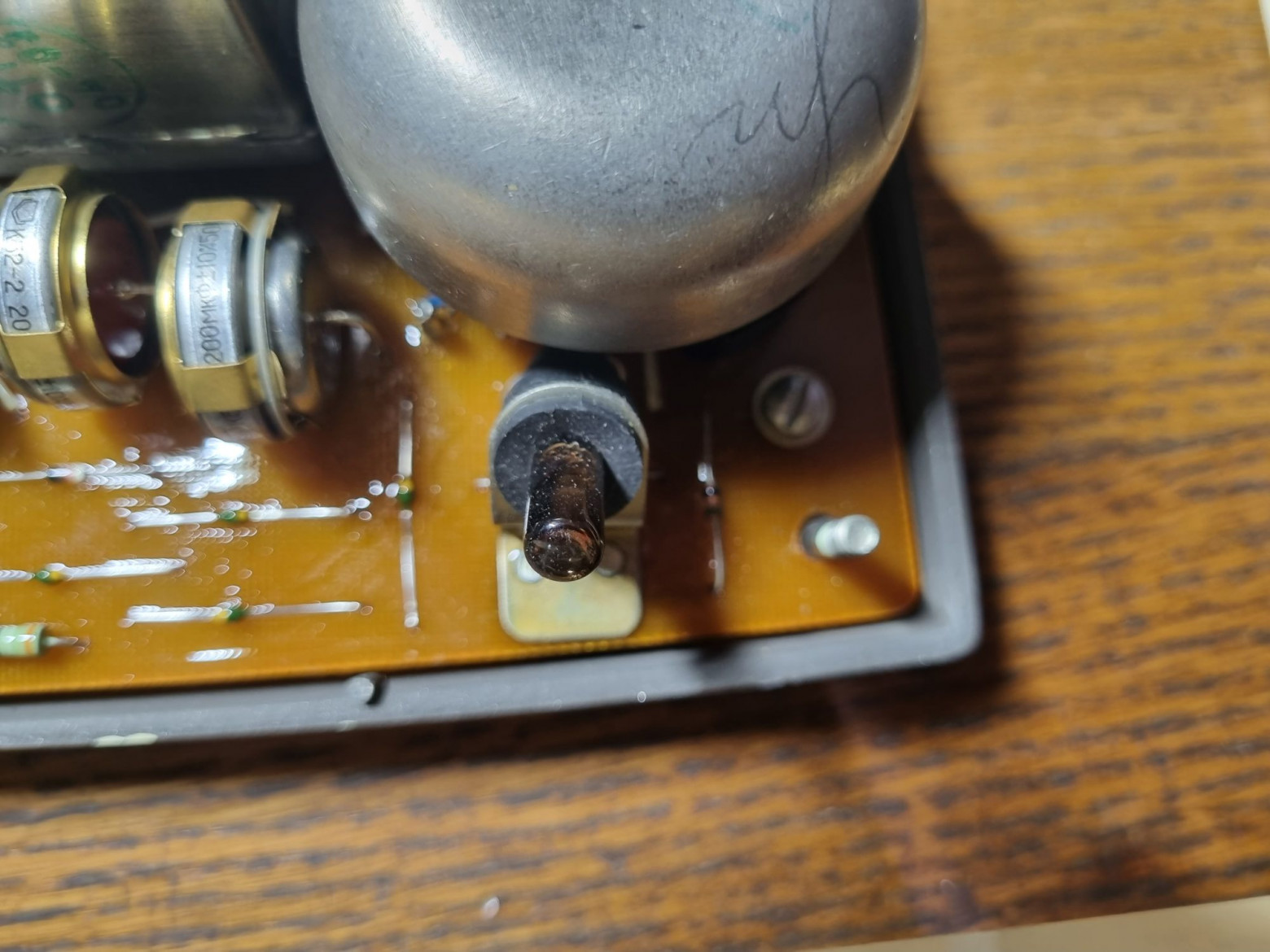

Неонка индикатора вызова.

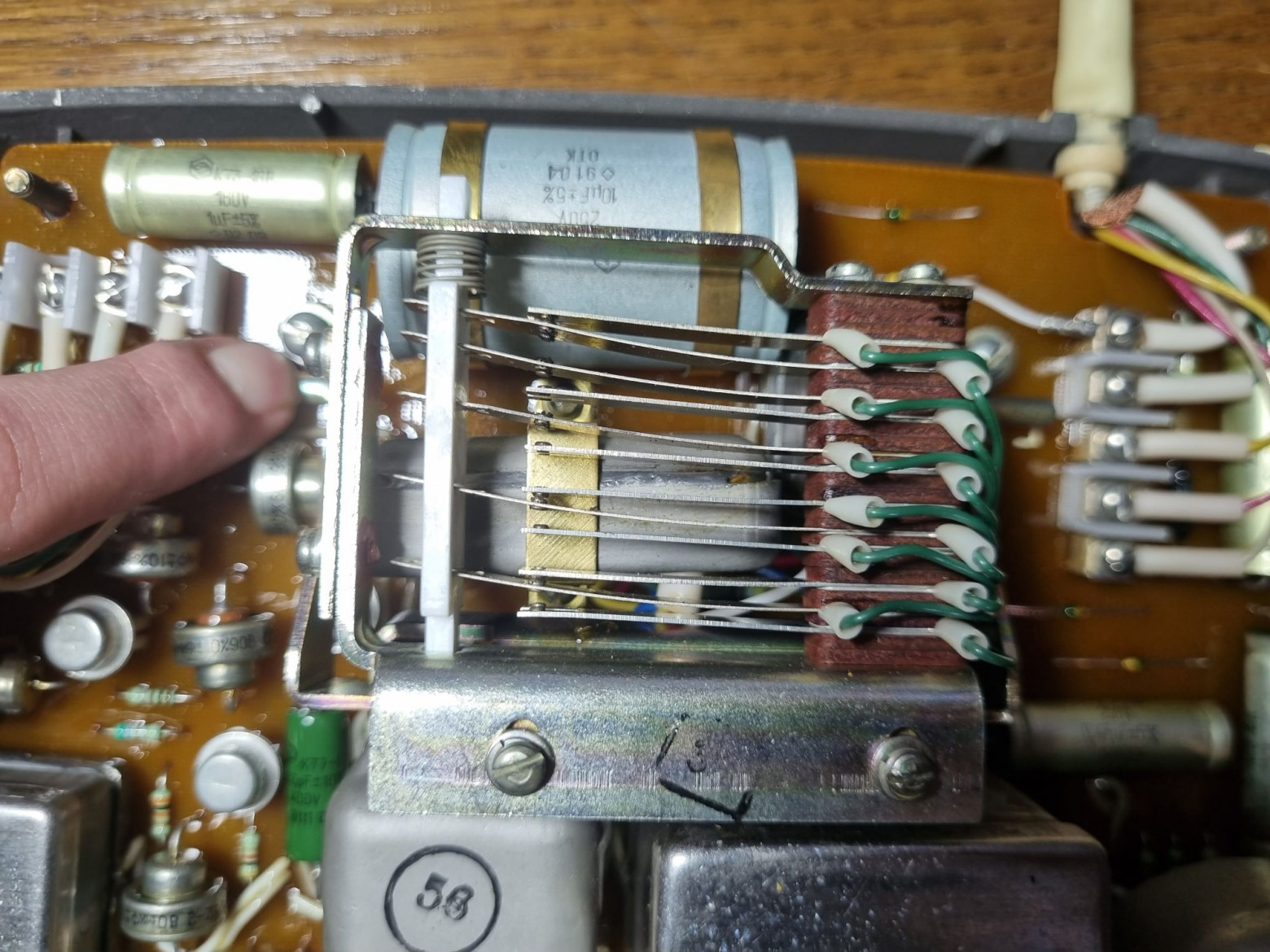

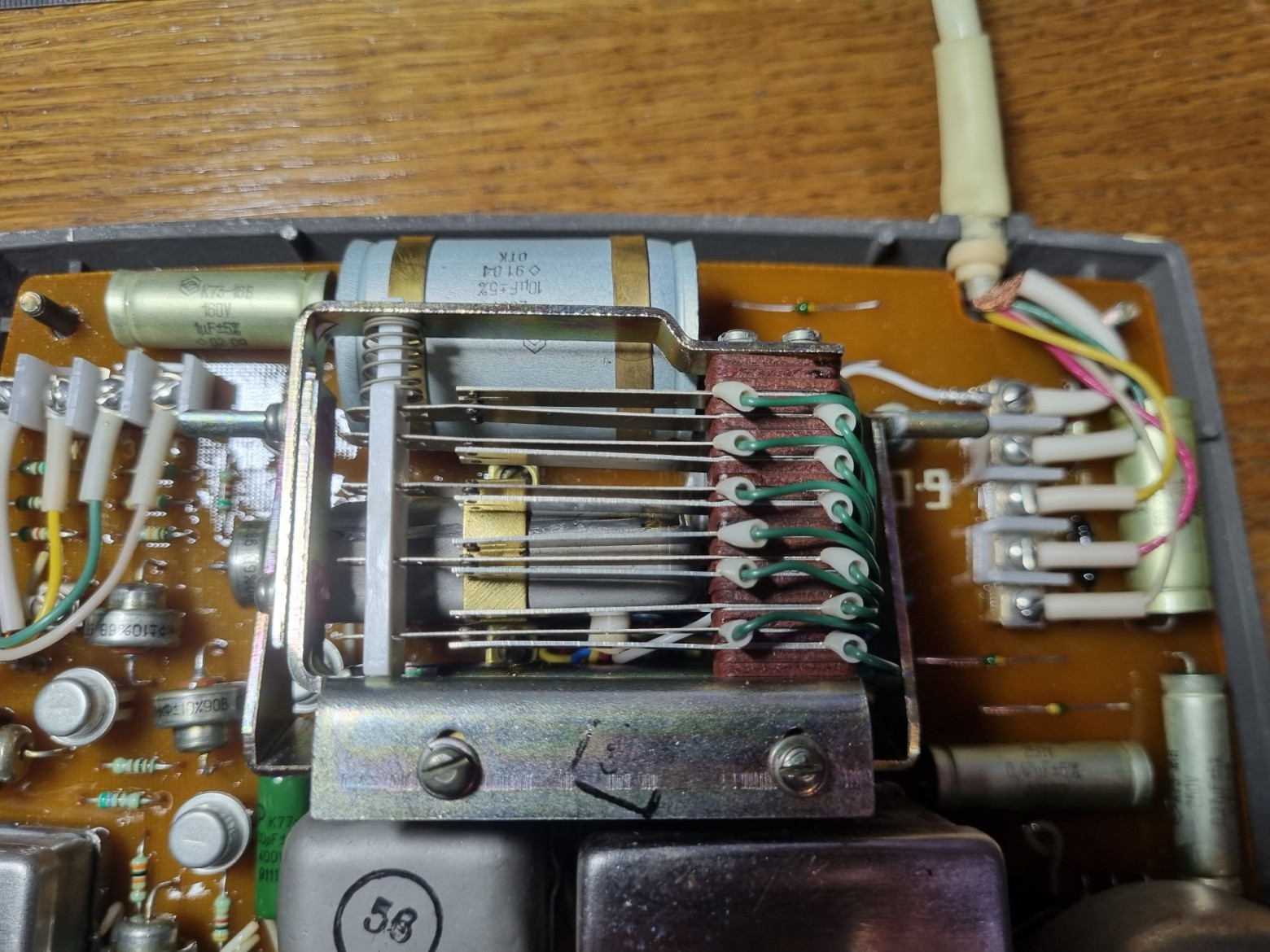

Рычажный переключатель.
Он же в нажатом состоянии.
❯ Экранирование
Самая интересная, на мой взгляд, часть телефона — его корпус.

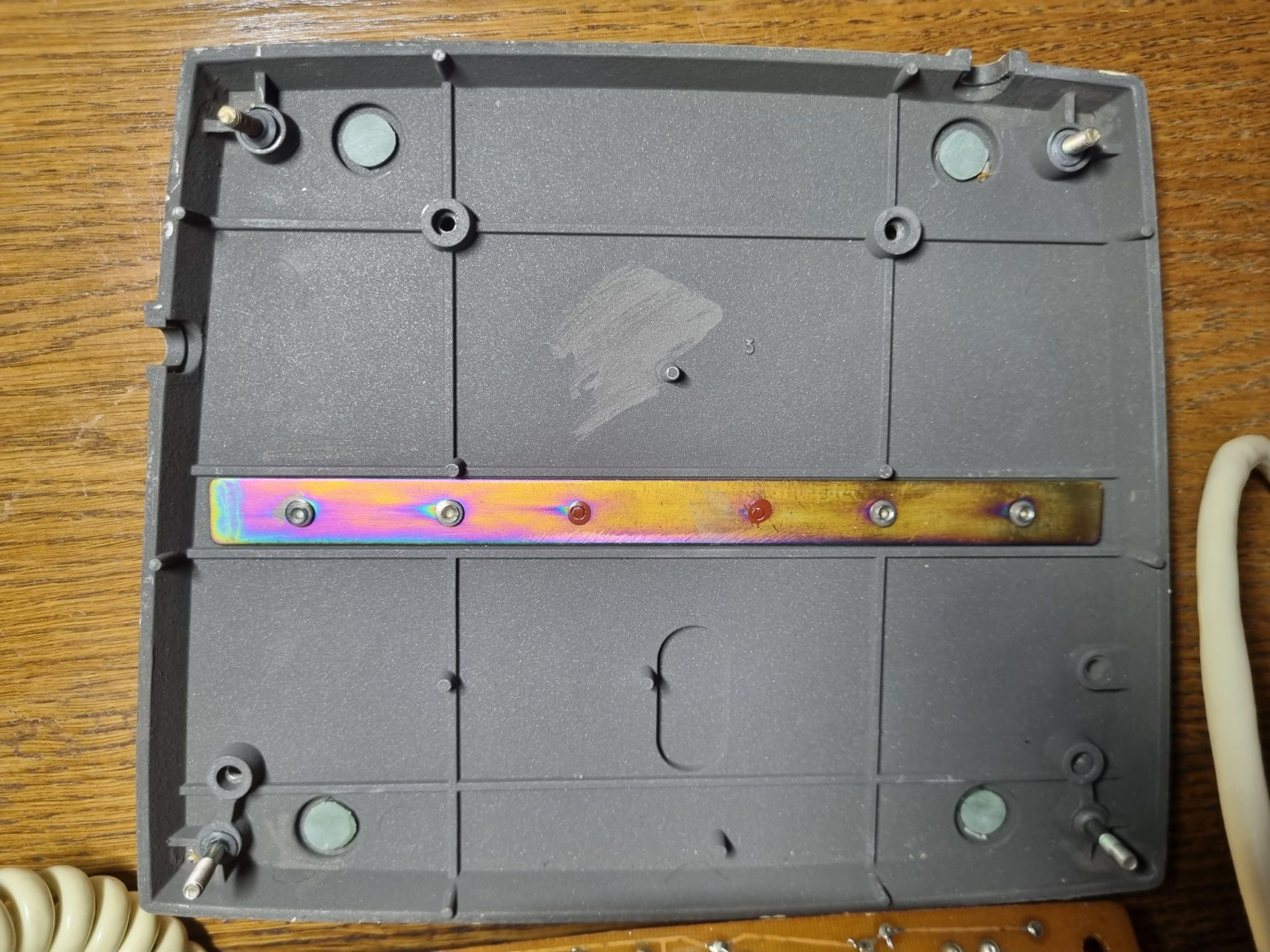

Обратная сторона верхней крышки.

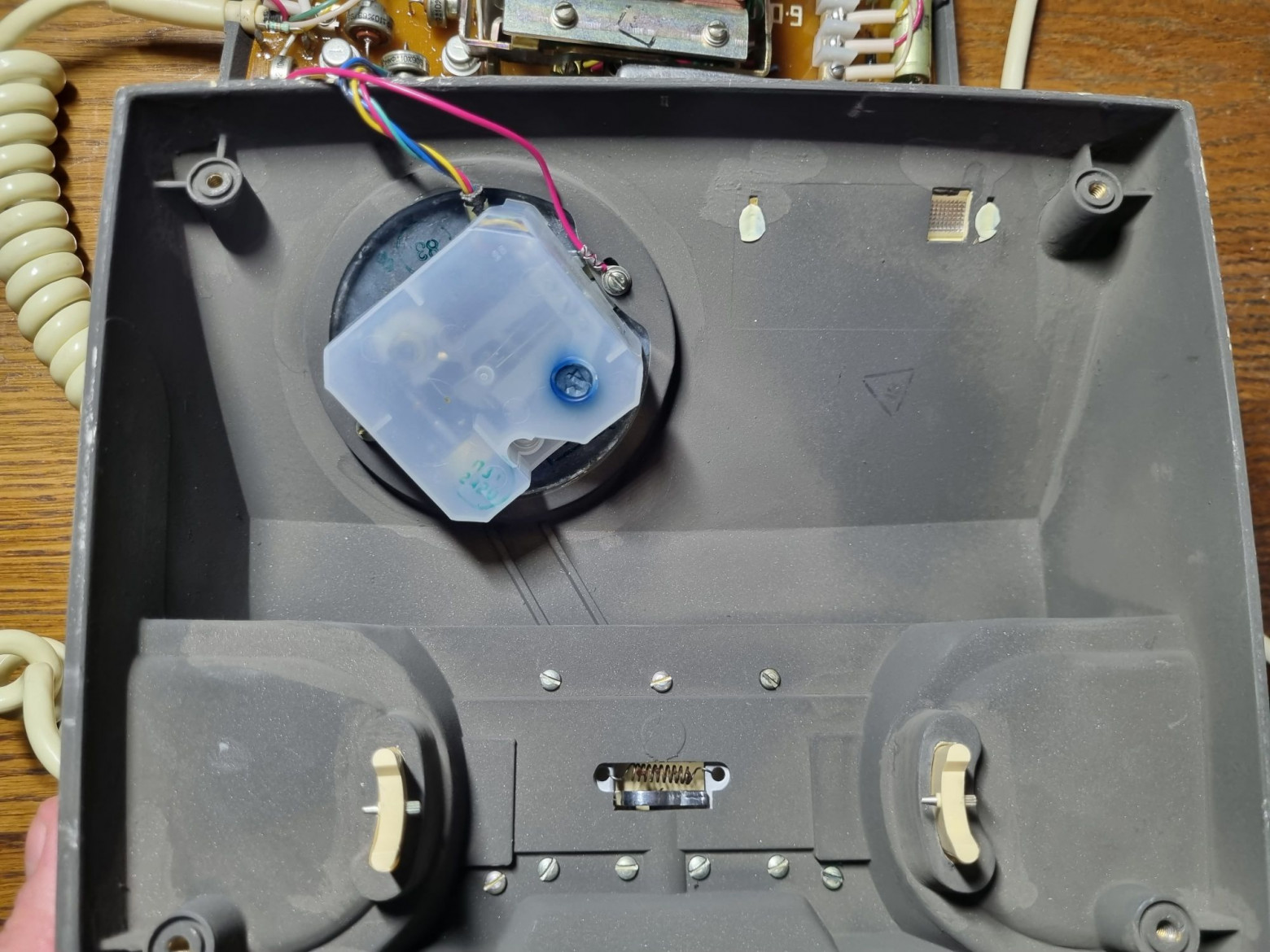

Она покрыта изнутри некоей чёрной субстанцией. Это графитовое проводящее напыление, образующее экран, защищающий телефон от помех и прослушки. Проводом с клеммой она соединена с землёй.
Ровно то же самое можно увидеть и на нижней части корпуса.

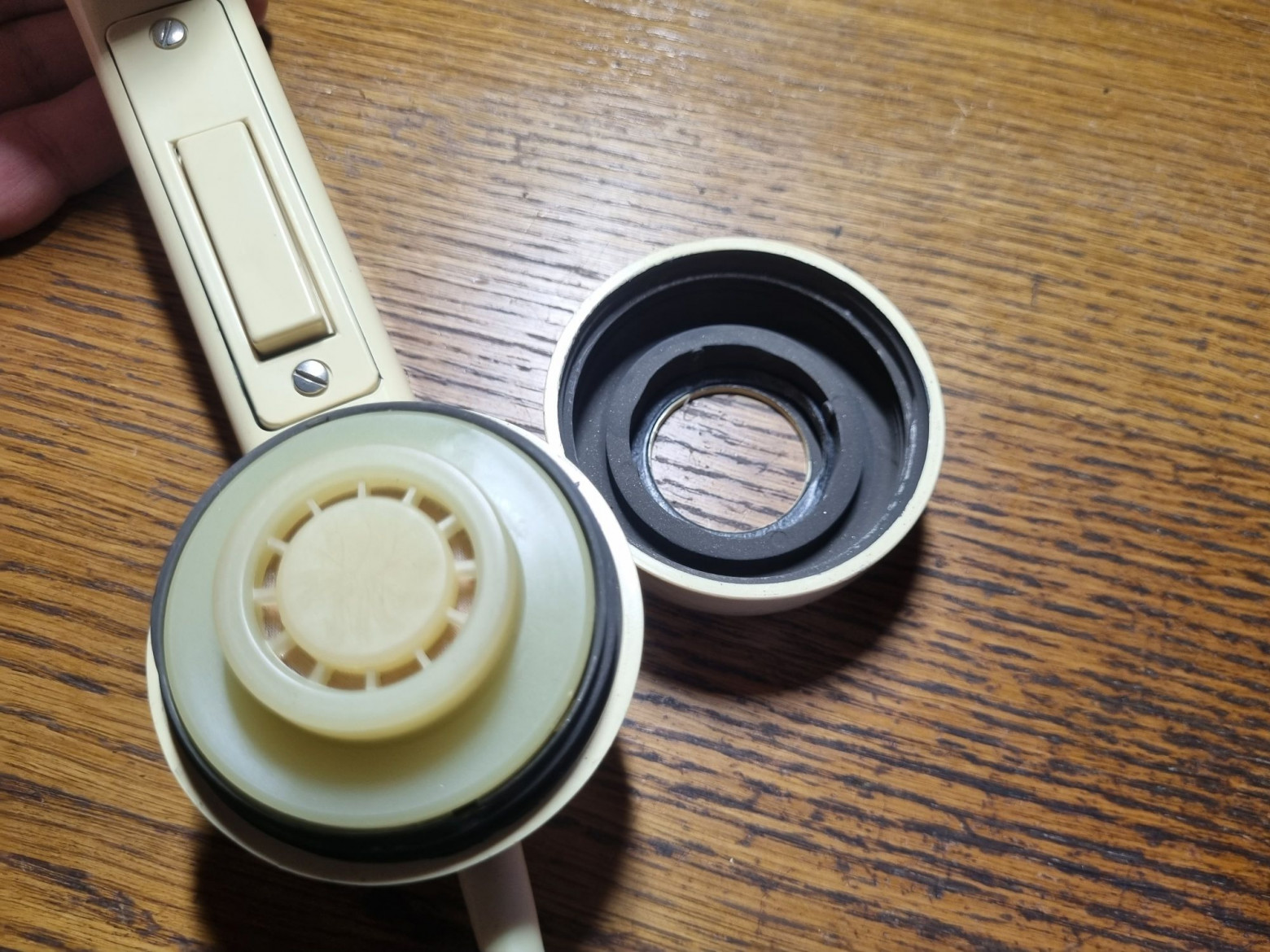

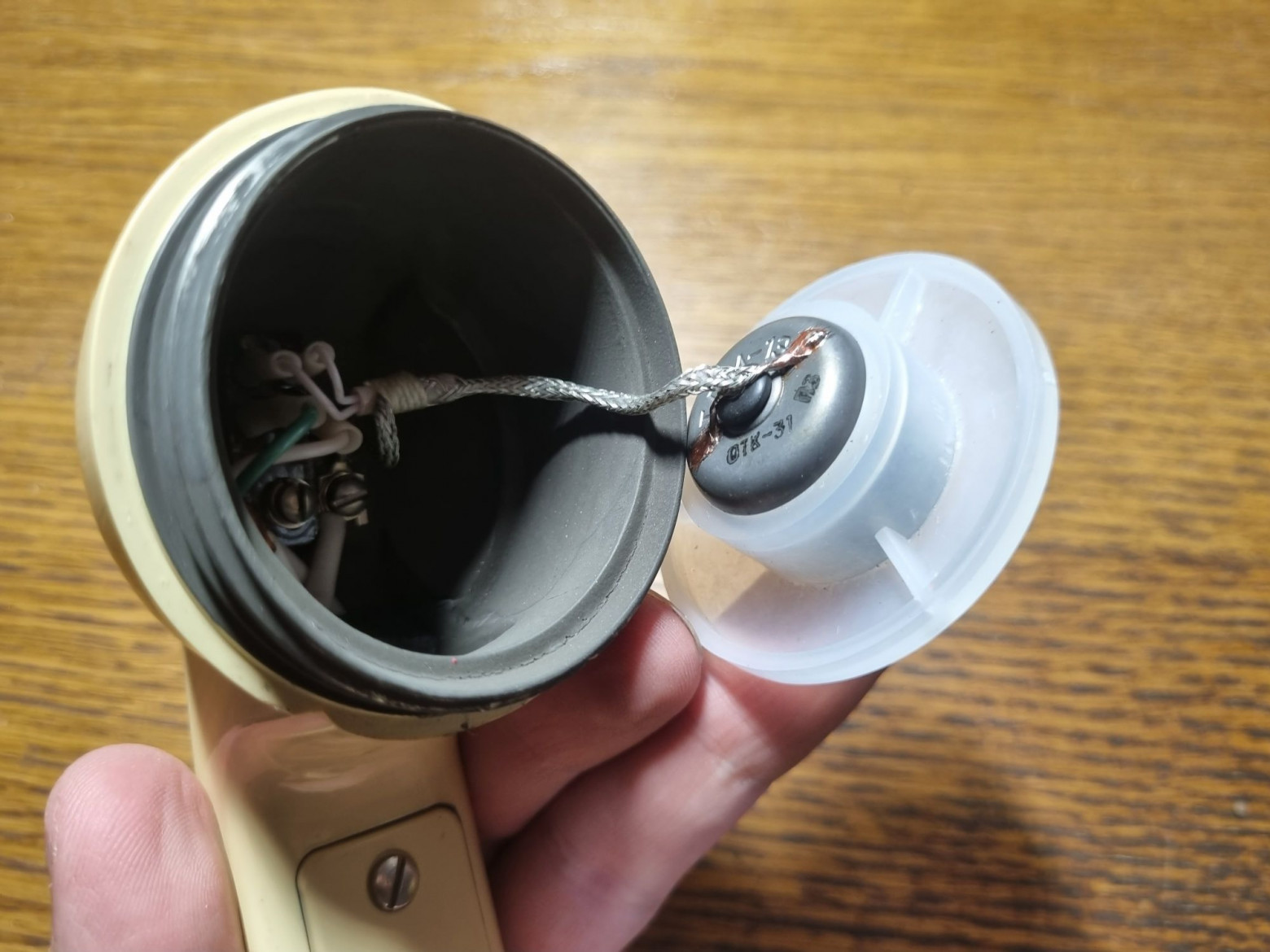

Даже гайки трубки изнутри покрыты проводящим слоем.
С трубкой и коммутационной коробкой аппарат соединяется экранированным кабелем. Внутри трубки все соединения сделаны проводом МГТФЭ.

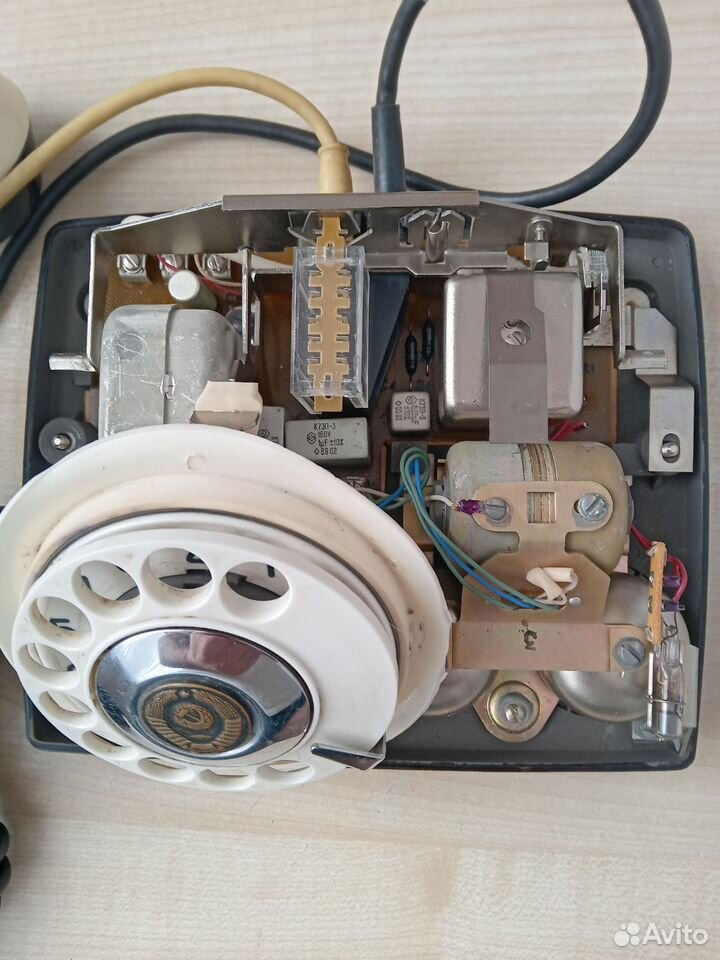

На просторах нашёл фото внутренностей СТА-2.
Покрытие корпуса и фильтры присутствуют и тут. Также примечателен и экранированный звонок, предотвращающий его использование в качестве паразитного динамического микрофона.
❯ Подключаем аппарат
Итак, чтобы подключить девайс к линии, его надо перевести в двухпроводной режим (или убедиться, что тот уже активен).
На некоторых аппаратах для этого имеется крышка, под которой расположены перемычки. Их надо переставить в соответствии со схемой.
Но у моего экземпляра их нет. Что же делать?
Поэтому продолжаем разборку. Откручиваем один винт и снимаем чашечку звонка.
Боёк, который бьёт по ней и издаёт звон.
В глубине видим те самые перемычки. В моём экземпляре они уже установлены в нужное положение, так что лезть дальше и перепаивать их не требуется.
Теперь очередь коммутационной панели.

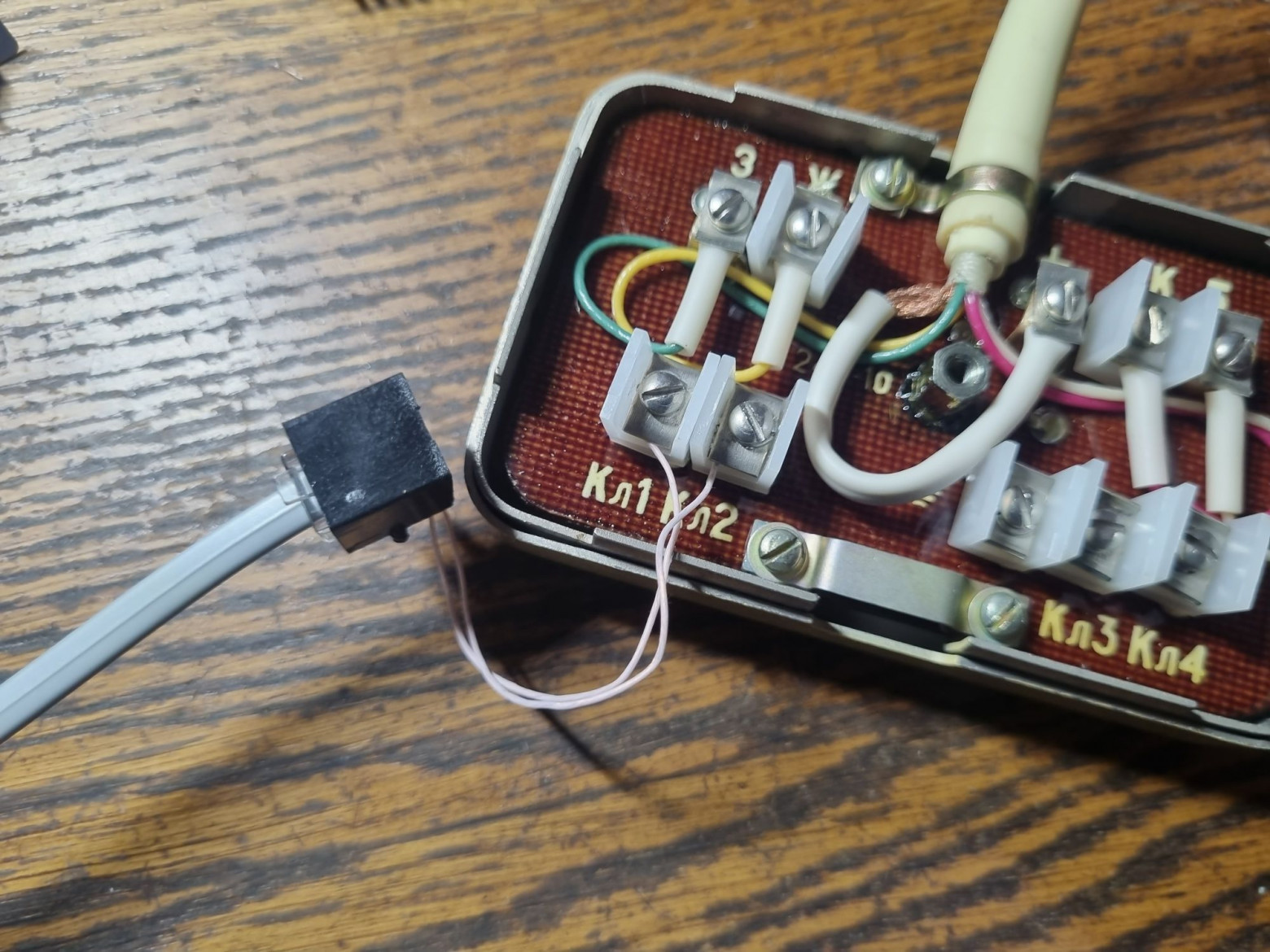

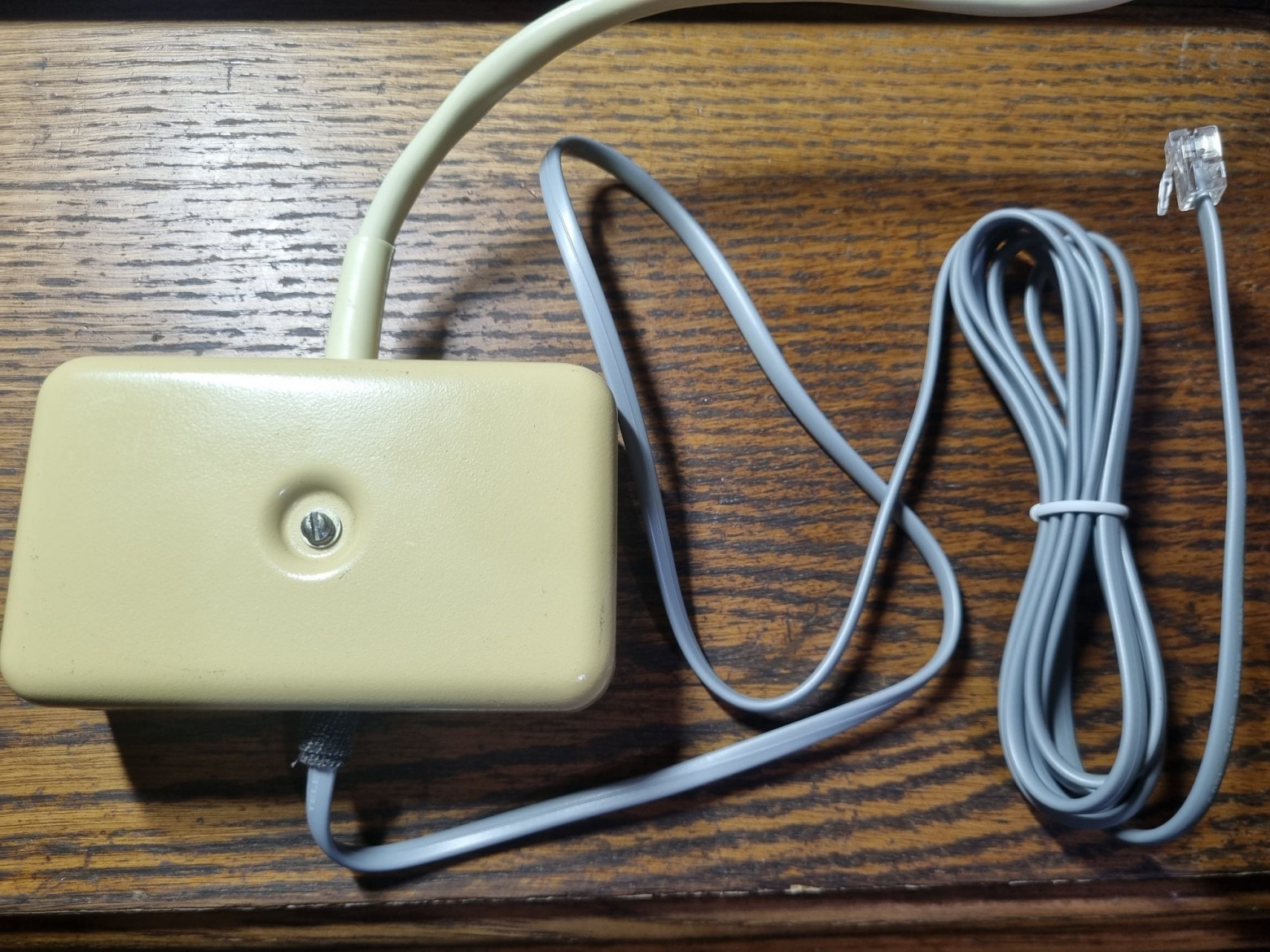

Подключаем линию к контактам 1 и 2. У меня нет обжатого кабеля с клеммами, поэтому взял гнездо 6P6C и самый обычный телефонный шнур. За неимением такого можно взять витую пару и обжать телефонный разъём, а другие концы засунуть в клеммы.
Всё готово к подключению к линии.
Подумав немного, тангенту я отключил, надев на один из контактов кусок неосаженной термоусадки. В домашних условиях закорачивать микрофон не требуется, ну а при необходимости буквально за пару минут можно будет вернуть всё обратно.
❯ Что же в итоге?
Итак, если у вас всё ещё есть настоящая телефонная линия (а не VoIP-шлюз), то такой телефон запросто можно подключить и использовать как городской. От своих собратьев его отличает крайне высокая надёжность и очень хорошее качество звука за счёт использования фильтров.
Ну а если же на нём будет герб СССР на диске или наклейки в духе «Ведение совершенно секретных переговоров запрещено!», то аппарат станет ещё и очень антуражным предметом интерьера.
Такие дела.
Автор: MaFrance351
