8-битная шина данных, микросхема на углеродных нанотрубках

в 11:23, , рубрики: нанотехнологии, транзистор

8 битная шина данных, микросхема на углеродных нанотрубках

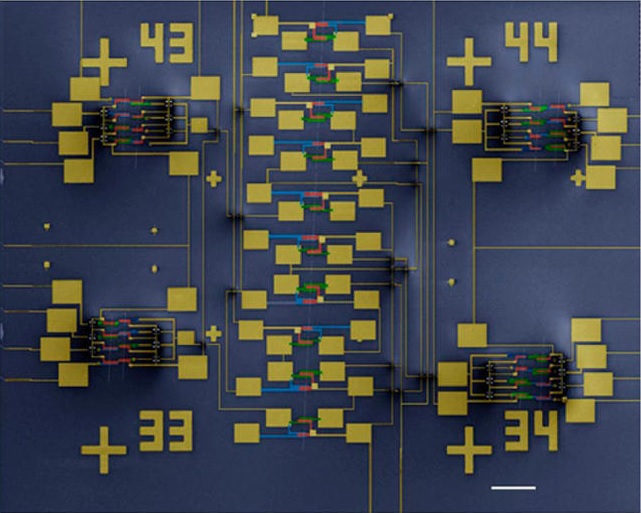

Микросхема шинного формирователя, масштаб 50 нм (белая полоска), изображение со сканирующего электронного микроскопа

Физики считают, что кремниевая электроника приближается к теоретическому лимиту миниатюризации и достигнет максимума своих возможностей примерно к 2020 году. Поэтому нужно рассматривать альтернативные технологии, чтобы закон Мура продолжил своё действие. Один из вариантов — изготовлять полевые транзисторы (FET) непосредственно на углеродных нанотрубках (CNT).

Прогресс в этой области идёт медленно, но верно. В 1998 был изготовлен первый транзистор на CNT, в сентябре 2013 года удалось сконструировать первый процессор из углеродных нанотрубок, а сейчас учёные создали 8-битную шину данных на микросхеме нанометрового размера. Конструкция шинного формирователя состоит из 46 транзисторов на 6 CNT. Шину выбрали в качестве демонстрации нового метода модульной сборки, который можно применять и для более сложных микросхем.

Научная работа опубликована в журнале Nano Letters 5 мая 2014 года (зеркало).

Авторы научной работы изготовили шинные формирователи для 8-битной шины в качестве демонстрации того, что можно делать интегральные схемы из многих полевых транзисторов на CNT. Пример наглядный, потому что такая шина широко используется для передачи данных в компьютерах. По словам авторов исследования, это самая сложная интегральная схема на CNT, созданная на сегодняшний день.

Наиболее актуальная проблема при создании таких конструкций — отбор подходящих нанотрубок из неидеального материала, доступного при нынешнем уровне развития технологий. Все нанотрубки отличаются друг от друга, поэтому очень сложно использовать более одной CNT на каждой схеме. Здесь же учёным из Пекинского университета удалось использовать сразу шесть, хотя свойства отдельных CNT отличаются.

Их решение — применение модульного подхода, когда при составлении схемы используются отдельные модули, построенные на двух нанотрубках с разными свойствами.

8 битная шина данных, микросхема на углеродных нанотрубках

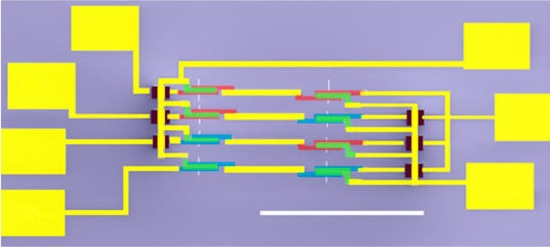

Восьмитранзисторный модуль на двух нанотрубках (пунктирные линии) с разными свойствами, масштаб 100 нм

Восьмитранзисторный модуль отлично выравнивает свойства нанотрубок. Тесты показали, что шина из 46 FET на 6 CNT передаёт стабильный сигнал, несмотря на его прохождение через каскад из 7 логических вентилей.

Тесты показали, что транзисторы на нанотрубках работают примерно в пять (n-type FET) или десять (p-type FET) раз быстрее, чем кремниевые FET аналогичного размера.

Учёные намерены использовать описанный модульный дизайн для создания гораздо более сложных микросхем, которые будут меньше, быстрее и энергоэффективнее, чем кремниевые, смогут работать при экстремально низких температурах (например, в открытом космосе) и одновременно выдерживать высокие температуры, не требуя активного охлаждения. Возможно, они даже будут биосовместимыми.
