Добавляем ZigBee устройства в Homebridge используя CC2531

в 9:00, , рубрики: homebridge, Homekit, mqtt, xiaomi, zigbee, Интернет вещей, умный дом

На Хабре уже встречались статьи о том, как подружить ZigBee устройства различных производителей с системами управления умным домом, без использования фирменных хабов, вроде Xiaomi Gateway. Однако, инструкции для homebridge, я не нашел не только на Хабре, но и на других просторах интернета. Поэтому хочу поделиться опытом добавления ZigBee устройств в homebridge. Огромную благодарность надо выразить создателю ресурса zigbee2mqtt.io, там уже расписаны способы прошивки модема CC2531 и подключения к таким системам управления умным домом как Home Assistant, Domoticz и Majordomo. Статья рассчитана на пользователей, у которых уже установлен и настроен homebridge.
Добавляем ZigBee устройства в Homebridge используя CC2531 - 1

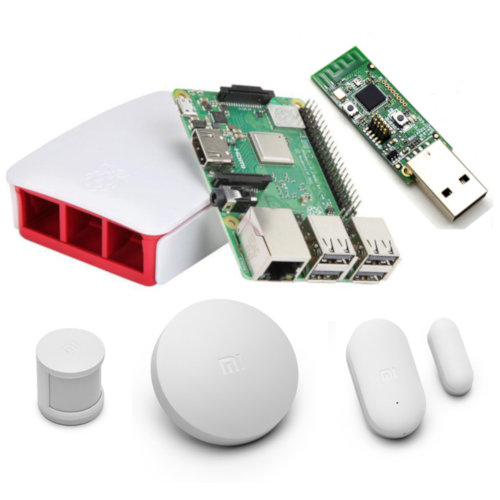

Все действия в статье будут проводиться со следующим набором оборудования:

  • Raspberry Pi 3 B+ (OS Raspbian)
  • CC2531 Dongle (Прошитый)
  • Устройства Xiaomi (wireless switch, temperature & humidity sensor...)
  • MacBook Pro (OSX 10.14)

Инструкции по прошивке CC2531 на русском языке есть тут (через Pi) и тут (через CCDebuger).

Схематично всю цепочку работы можно изобразить так:

Добавляем ZigBee устройства в Homebridge используя CC2531 - 2

Теперь по порядку.

После прошивки модема необходимо установить MQTT брокер (если еще не установлен).

Я использую Mosquitto, устанавливается так:

sudo apt install -y mosquitto mosquitto-clients #устанавка
sudo services mosquitto start # запуск
sudo systemctl enable mosquitto.service #автозапуск

Более подробную инструкцию по настройке можно посмотреть тут.

Теперь необходимо установить сервис zigbee2mqtt, который взаимодействует с модемом CC2531 и передает данные в Mosquitto:

sudo git clone https://github.com/Koenkk/zigbee2mqtt.git /opt/zigbee2mqtt
sudo chown -R pi:pi /opt/zigbee2mqtt
cd /opt/zigbee2mqtt
npm install

Для того чтобы запускать zigbee2mqtt как сервис, необходимо создать файл:
/etc/systemd/system/zigbee2mqtt.service

со следующим содержимым:

[Unit]
Description=zigbee2mqtt
After=network.target

[Service]
ExecStart=/usr/bin/npm start
WorkingDirectory=/opt/zigbee2mqtt
StandardOutput=inherit
StandardError=inherit
Restart=always
User=pi

[Install]
WantedBy=multi-user.target

Если у вас уже был установлен MQTT брокер то прописать правильные параметры подключения к нему нужно в файле:

/opt/zigbee2mqtt/data/configuration.yaml

Запускаем сервис и добавляем его в автозапуск:

sudo systemctl start zigbee2mqtt
sudo systemctl enable zigbee2mqtt.service

Смотрим лог:

sudo journalctl -u zigbee2mqtt.service -f

Если все настроено правильно должны увидеть такие строки:

`permit_join` set to  `true` in configuration.yaml.
Allowing new devices to join.
Set `permit_join` to `false` once you joined all devices.
Zigbee: allowing new devices to join.
Connecting to MQTT server at mqtt://localhost
zigbee-shepherd ready
Connected to MQTT server

Можно приступать к интеграции с homebridge. На ресурсе zigbee2mqtt.io есть список поддерживаемых устройств и инструкции по созданию пары. Для примера рассмотрим добавление Xiaomi Wireless Switch.

Добавляем ZigBee устройства в Homebridge используя CC2531 - 3

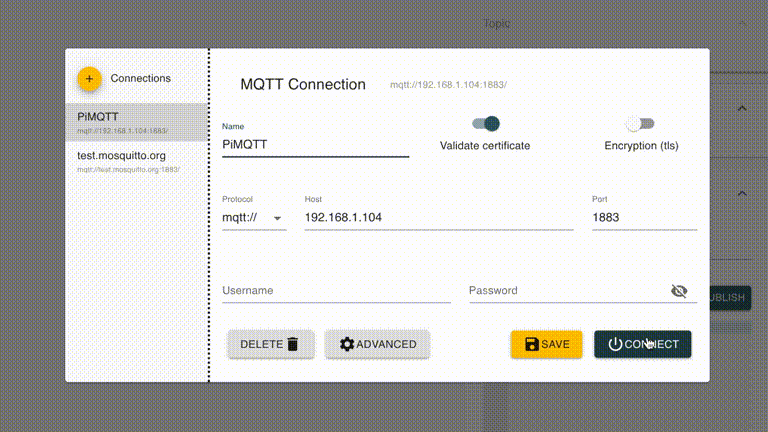

Для просмотра событий в Mosquitto воспользуемся программой MQTT Explorer. Запускаем, вводим адрес MQTT сервера, в моем случае он расположен по адресу 192.168.1.104. Если все установлено правильно, то в дереве увидим ветку zigbee2mqtt. Переходим в нее. Теперь на Xiaomi Wireless Switch зажимаем кнопку Reset до появления мигания диода (около 5 секунд). Примерно через 10 секунд в ветке zigbee2mqtt мы увидим наше устройство и данные которое оно передает.

Если этого не происходит, то после появления мигания диода, попробуйте однократно нажимать Reset с периодичностью в секунду. Должно получиться так:

Добавляем ZigBee устройства в Homebridge используя CC2531 - 4

Разберем данные:

{
  "linkquality":110,
  "battery":100,
  "voltage":3052,
  "click":"single"
}

Поле Click содержит тип нажатия, их может быть пять:
Click, double click, triple click, long, long_release

Данные получать научились, теперь добавим Xiaomi Wireless Switch в homebrdige. Для взаимодействия с MQTT воспользуемся модулем homebridge-mqttthing. Устанавливается так же, как и другие:

(sudo) npm install -g homebridge-mqttthing

Модуль поддерживает большое количество классов устройств начиная с выключателей и заканчивая термостатами. Для Xiaomi Wireless Switch больше всего подходит класс StatelessProgramableSwitch. Для добавления нужно знать Topic (0x00158d00022c85ea) и названия команд. Получается вот такой конфиг:

{
       "accessory": "mqttthing",
       "type": "statelessProgrammableSwitch",
        "name": "Xiaomi Single Button",
        "topics": {
            "getSwitch": {
               "topic": "zigbee2mqtt/0x00158d00022c85ea",
                "apply": "return JSON.parse(message).click;"
            }
        },
        "switchValues": [
            "single",
            "double",
             "long_release"
        ]
}

По аналогии я добавил:

датчик температуры и влажности, датчик касания, датчик присутствия и выключатель.

"accessories":
[
    {
        "accessory": "mqttthing",
        "type": "occupancySensor",
        "name": "Xiaomi Occupancy Sencor",
        "topics": {
            "getOccupancyDetected": {
                "topic": "zigbee2mqtt/0x00158d000236b492",
                "apply": "return JSON.parse(message).occupancy;"
            }
        },
        "integerValue": true
    },
    {
        "accessory": "mqttthing",
        "type": "contactSensor",
        "name": "Xiaomi Contatc Sencor",
        "topics": {
            "getContactSensorState": {
                "topic": "zigbee2mqtt/0x00158d000278db8c",
                "apply": "return !JSON.parse(message).contact;"
            }
        },
        "integerValue": true
    },
    {
        "accessory": "mqttthing",
        "type": "statelessProgrammableSwitch",
        "name": "Xiaomi Single Button",
        "topics": {
            "getSwitch": {
                "topic": "zigbee2mqtt/0x00158d00022c85ea",
                "apply": "return JSON.parse(message).click;"
            }
        },
        "switchValues": [
            "single",
            "double",
           "long_release"
        ]
    },
    {
        "accessory": "mqttthing",
        "type": "temperatureSensor",
        "name": "Xiaomi Temperature Sencor",
        "topics": {
            "getCurrentTemperature": {
                "topic": "zigbee2mqtt/0x00158d000201842c",
                "apply": "return parseFloat(JSON.parse(message).temperature);"
            }
        },
        "history": true
    },
    {
        "accessory": "mqttthing",
        "type": "humiditySensor",
        "name": "Xiaomi Humidity Sencor",
        "topics": {
            "getCurrentRelativeHumidity": {
                "topic": "zigbee2mqtt/0x00158d000201842c",
                "apply": "return parseFloat(JSON.parse(message).humidity);"
            }
        },
        "history": true
    }
]

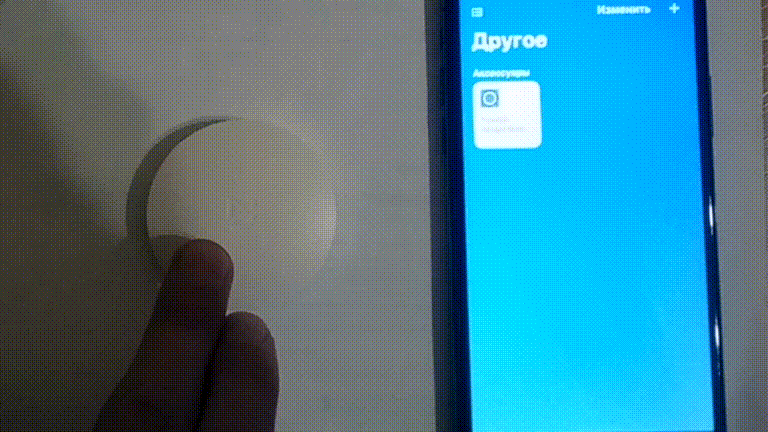

Проверяем:

Добавляем ZigBee устройства в Homebridge используя CC2531 - 5

Раньше я использовал модуль homebridge-mi-aqara, который добавляет ZigBee устройства, взаимодействуя с Xiaomi Gateway. При отказе от Gateway уменьшилось время отклика устройств, вдобавок я избавился от устройства которое сидит на моем WiFi и постоянно лезет в интернет.

Автор: Артём
