В данном обзоре я расскажу о камерах использованных при построении системы аналогового видеонаблюдения и покажу примеры видео с этих камер в разное время суток.

Все использованные камеры (за исключением одной точечной и одной купольной) оснащены ИК подсветкой и предназначены для уличного использования при температурах от -30 до +50. Все камеры из нижнего ценового диапазона со стоимостью до 2500 рублей (СПб).

Под катом видео и описание камер:

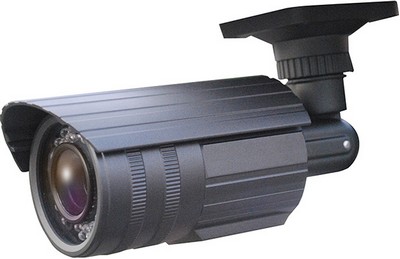

Видеокамера уличная FALCON EYE FE-IS88C/30MLN


Характеристики видеокамеры FALCON EYE FE-IS88C/30MLN

Тип матрицы 1/3” DIS
Эффективные пиксели PAL 752*582
Разрешение 600 твл
Объектив 2.8-12 мм ICR
День/ночь авто
Мин.освещенность 0.5люкс
Отношение сигнал/шум 48dB(AGC Выкл)
Тип развёртки 2:1 череcстрочная
Синхронизация внутренняя
Электронный затвор Авто,1/50-1/100,000сек
BLC авто
AGC авто
Баланс белого авто
Видеосигнал 1 В (75 Ом Вкл.)
Питание 12В±10% Постоянного тока
Потребление энергии 50mA(ИК выкл),300mA(ИКвкл)
Дистанция Ик подсветки 30 м
Степень защиты IP66
Рабочая температура -40С+50С
Размер корпуса 173x76,7x77,3

Данная камера является лучшей среди нами использованных, как по качеству исполнения, так и по качеству записываемого видео. Камера является вариофокальной, что позволяет более точно сфокусироваться на важной точке наблюдения приближая её с помощью объектива.

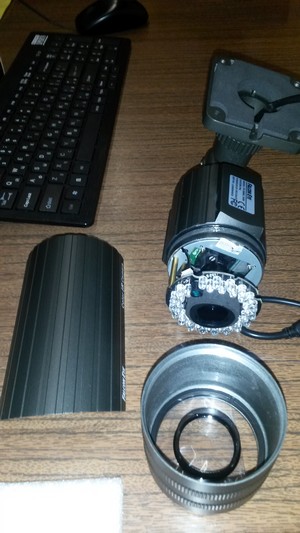

(надо заметить, что подстройка дальности может быть затруднена в случае уже установленной камеры, т.к. для подстройки дальности нужно открутить кожух и получить доступ к двум регулирующим рукояткам, которые сдвигаются по окружности приближая и отдаляя объектив, а также фокусируя изображение)

image image

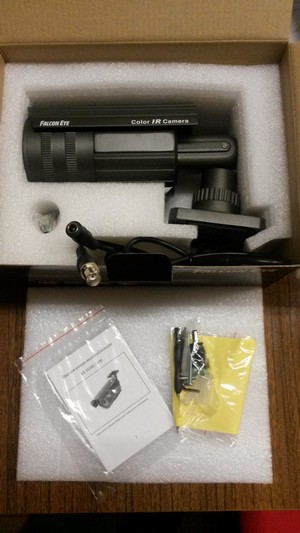

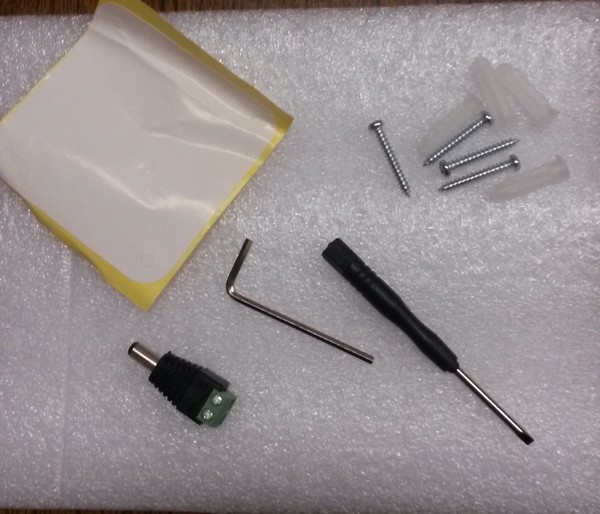

В комплект поставки входит собственно сама камера, крепёжные саморезы с дюбелями, шестигранник для подстройки положения камеры, отвёртка, переходник питания PV-DC и наклейка с расположением отверстий для монтажа

Камеры аналогового видеонаблюдения с примерами видео

Всё упаковано в красочную упаковку и проложено пенопластом. Надо отметить, что сама камера выполнена не хуже. Массивный кожух, сдвигаемый козырёк — всё говорит о серьёзности и предполагает качественное изображение


Итак видео:


Стоимость камеры 2500 рублей.

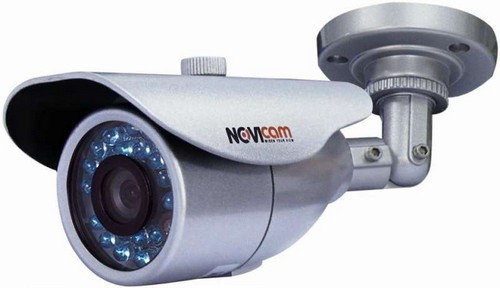

Видеокамера NOVICAM W54CR 3,6


Характеристики видеокамеры NOVICAM W54CR 3,6

Электроника Матрица 1/3" Pixel Plus NAVIGATOR
Разрешение 600 ТВЛ
Чувствительность 0,1 Люкс (0 Люкс ИК вкл.)
TV система PAL
Система синхронизации Внутренняя
Контроль усиления Авто
Соотношение сигнал/шум >52 дБ
Электронный затвор 1/50~1/12 000 с
Гамма-коррекция 0.45
D-WDR D-WDR
Технология шумоподавления 2D-DNR
ИК фильтр Электронный
Настройка экспозиции Авто / Ручная
Оптика Объектив 3.6 мм
Угол обзора по диагонали 84°
ИК подсветка Дальность и угол ИК 20м 35°
Продолжительность работы ИК подсветки 20 000 часов
Интерфейс Видеовыход Композитный 1.0 В р-р 75 Ом
Системные возможности Баланс белого (Режим/Диапазон) АTV
Компенсация задней засветки Автоматическая
Зеркальное отображение По горизонтали
Настройка изображения Яркость / Контрастность / Резкость / Оттенок / Усиление
Настройка скрытой области Всего 8 областей (расположение / цвет / прозрачность)
Режим день/ночь Автоматический
Системные возможности Рабочая температура -35°С ~ +50°С
Размеры 160 х 69 х 70 мм
Вес 300 г
Энергопотребление DC 12В 250мА (3Вт)
Класс защиты IP66
Дальность передачи видео До 150 метров (без использования дополнительного оборудования)

Данная камера чуть хуже по качеству изображения чем предыдущая, но тоже заслуживает внимания. Среди прочих похожих видео с этой камеры очень даже порадовало, особенно на небольших расстояниях. Но всё же по качеству исполнения не дотягивает до предыдущей. Например чтобы закрутить боль крепящий козырёк нужно приложить больше ожидаемых усилий, в противном случае козырёк болтается, т.к. болт не затянут.

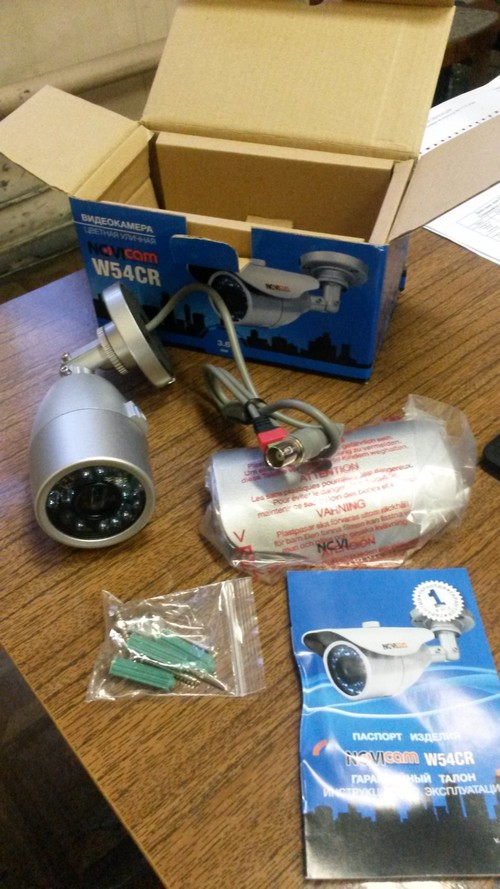

В комплект поставки входит собственно сама камера, три самореза с дюбелями и шестигранник для подстройки положения камеры.


Стоимость камеры — 1800 руб.

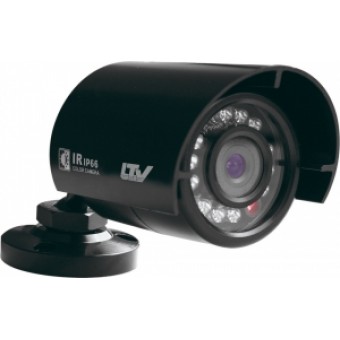

Видеокамера LTV-CDS-B600L-F3.6


Характеристики видеокамеры LTV-CDS-B600L-F3.6

Габаритные размеры 65x58x104 мм
Диапазон рабочих температур -40+60 ̊ С
Максимальный потребляемый ток 208 мА
Напряжение питания 12 В
Разрешение 500 ТВЛ
Чувствительный элемент ПЗС-матрица
Размер матрицы 1/4 "
Чувствительность 0.2 лк
Место установки наружная установка
Исполнение цилиндрическая
Тип крепления объектива C
Цветность цветная
Вес 0.45 кг
Объектив без объектива
Управление позиционированием стационарная

Данная камера очень компактна по размерам и вполне подходит для установки, как на улице, так и в помещении. Камера, по ощущениям, более требовательна к освещению чем предыдущие.

В комплект поставки входит минимальный набор — сама камера и три самореза с дюбелями.


Видео с камеры в помещении:

тот же ракурс ночью с ИК подсветкой:


Стоимость камеры — 1750 руб.



Видеокамера миниатюрная день/ночь XVI RC400B


Характеристики видеокамеры XVI RC400B

Матрица 1/3 Sony CCD
Разрешение 420TVL
Чувствительность 0.5 (F2.0) в цветном режиме, 0.1 (F2.0) в ЧБ режиме
Формат видео PAL
Режим ДЕНЬ/НОЧЬ да
Объектив M12, f3.6
Питание 12В, 110мА
Рабочая температура от -10 до +40С
Размеры D19x67
Вес 100гр
Дополнительное влагостойкая
Исполнение Миниатюрная цилиндрическа


Миниатюрная камера для установки в помещении для записи и просмотра видео на небольших расстояниях и при более менее нормальном освещении. Хотя при низком освещении камера переключается в ч/б режим и картинка получается сносной.

Расстояние до противоположной стены 1,5 метра.

Стоимость — 2100 руб.

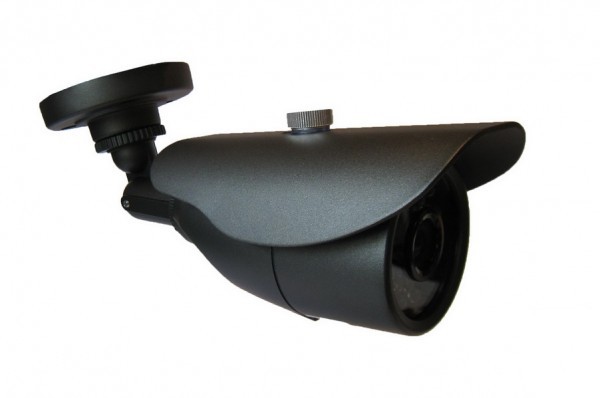

SPACE TECHNOLOGY Vt-131 H Wir Light


Характеристики видеокамеры SPACE TECHNOLOGY Vt-131 H Wir Light

ПЗС-матрица 1/3 SONY SUPER HAD II CCD 700 Tвл
Объектив, мм 4.0
Угол поля зрения по горизонтали 67
Горизонтальное разрешение, ТВЛ 700
Соотношение сигнал/шум > 48
Гамма-коррекция, дБ 0,2...1,0
Видеовыход на импедансе нагрузки 75Ω 1,0 Вольт
Электронный затвор, сек Auto,1/50-100,000
ИК подсветка, м (сенсор ночи) до 20 метров, угол по горизонту 67o (24 СИД)
Минимальное освещение, Люкс день 0,7 / ночь 0,001 /0 Lux с ИК
Питание, В стабилизированное 12В ± 10%
Ток потребления, А с включенной ИК подсветкой не более 0,27А
*Температура эксплуатации, oC -45 ~ +60 oC при отн. влажность 95% *
Степень защищенности IP66
Вес, кг 0,46
Комплектация Кронштейн, провода питания и видеосигнала с разъемами, ключ шестигранный, крепеж, паспорт, упаковочная коробка.

Камера схожа по качеству исполнения и выдаваемому изображению с LTV-CDS-B600L-F3.6

Стоимость — 1850 руб.



Видеокамера купольная NOVICAM 87CR 2,8


Характеристики видеокамеры NOVICAM 87CR 2,8

Модель 87cr
Матрица Pixel Plus 1/3"
Разрешение 600 ТВЛ
Чувствительность 0.1 лк
TV система PAL
Система синхронизации Внутренняя
Баланс белого (Режим/Диапазон) ATW
Контроль усиления Авто
Соотношение сигнал/шум >52дБ
Электронный затвор, с 1/50 ~ 1/12 000
Видеовыход Композитный 1.0 В р-р 75 Ом
Гамма-коррекция 0.45
Объектив 2.8мм/3.6 мм
Угол обзора по диагонали 102°/84°
Рабочая температура -10° С — +50° С
Размеры ø90 х 70 мм
Энергопотребление DC 12В 40/100 (ИК вкл.) мА (1.2Вт)
Вес нетто / брутто 130г/381г

Среднего качества камера с возможностью крепления к плоской поверхности и последующей подстройкой нужного ракурса. Вращается по окружности, а сама камера вверх и вниз в кожухе. Внутри камера представляет из себя пластиковую сферу лежащую в пластиковых каёмках.

Камера оснащена ИК подсветкой и работает, как в цветном режиме, так и ч/б. На видео камере не хватает освещения, поэтому ч/б режим.

Стоимость — 990 руб.



Следует отметить, что качество изображений с каждой из камер очень зависит от расстояния и освещённости. Так, например, камера FALCON EYE FE-IS88C/30MLN способна выдавать более чёткую картинку на гораздо большем расстоянии чем например LTV-CDS-B600L-F3.6, в тоже время LTV-CDS-B600L-F3.6 выдаёт отличную картинку при съёмке с близкого расстояния.

Если стоит выбор между дешёвыми аналоговыми камерами, то однозначно можем порекомендовать, либо FALCON EYE FE-IS88C/30MLN (2500 руб (чуть-чуть переплатить стоит!)), либо NOVICAM W54CR 3,6 (1800 руб)
