Привет, GT! Сегодня я хочу затронуть весьма интересную тему, по которой не раз получал вопросы. Все они очень разные, но в двух словах характеризуются примерно так: «Зачем покупать дорогу систему охлаждения, если справляется и дешёвая». Ответить на вопрос «на что способна хорошая СО» я постараюсь под катом.

О достойных комплектующих и актуальности СВО - 1

Супербашни

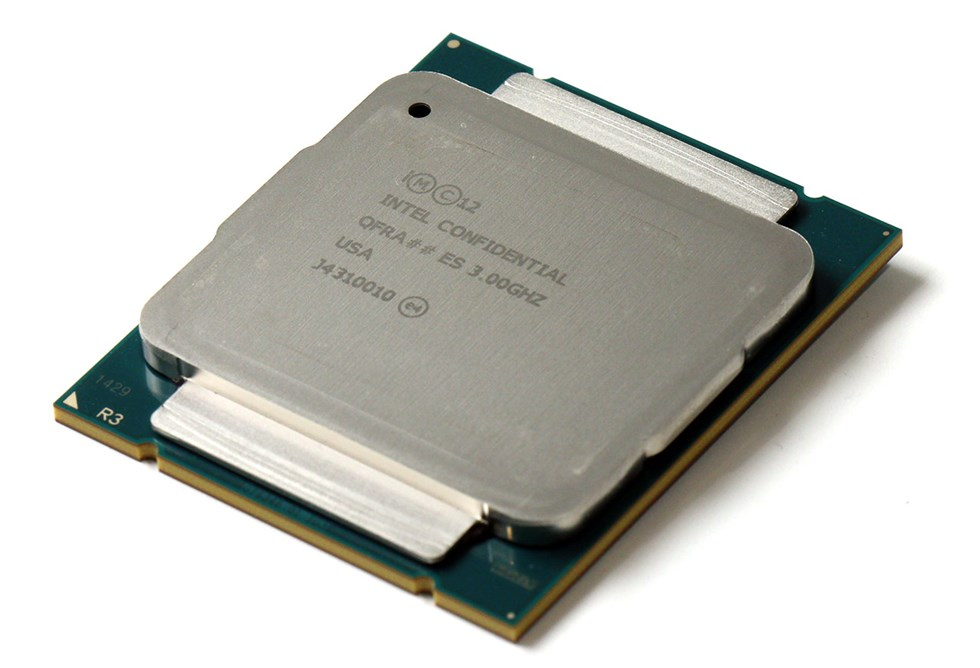

Самыми-самыми «воздушками» были и остаются монстры от Noctua, Termalright и Phanteks. Стоимость — от 70 до 100+ долларов, внушительные размеры и внушительный вес в комплекте. Эти гиганты способны как сделать бесшумным практически любое железо, так и обеспечить потрясающую стабильность под разгоном и высокой нагрузкой даже у таких процессоров, как Intel Core i7-5960X (8 ядер, 16 потоков, частоты до 4.5 ГГц у хороших экземпляров под продолжительной нагрузкой).

О достойных комплектующих и актуальности СВО - 2

Об охлаждении 220-Ваттных нагревательных элементах (AMD 9590/9370, где ты, вылезай, пусть люди посмотрят и посмеются), которые по недоразумению продаются как процессоры, сегодня говорить не будем. За те же деньги можно взять Core i5, который по производительности в большинстве задач ещё и обойдёт своего горячего соперника, и платить только за то, что у AMD будет восемь ядер и почти пять гигагерц… ну, вы тут все взрослые люди, сами понимаете. Вернёмся к супербашням.

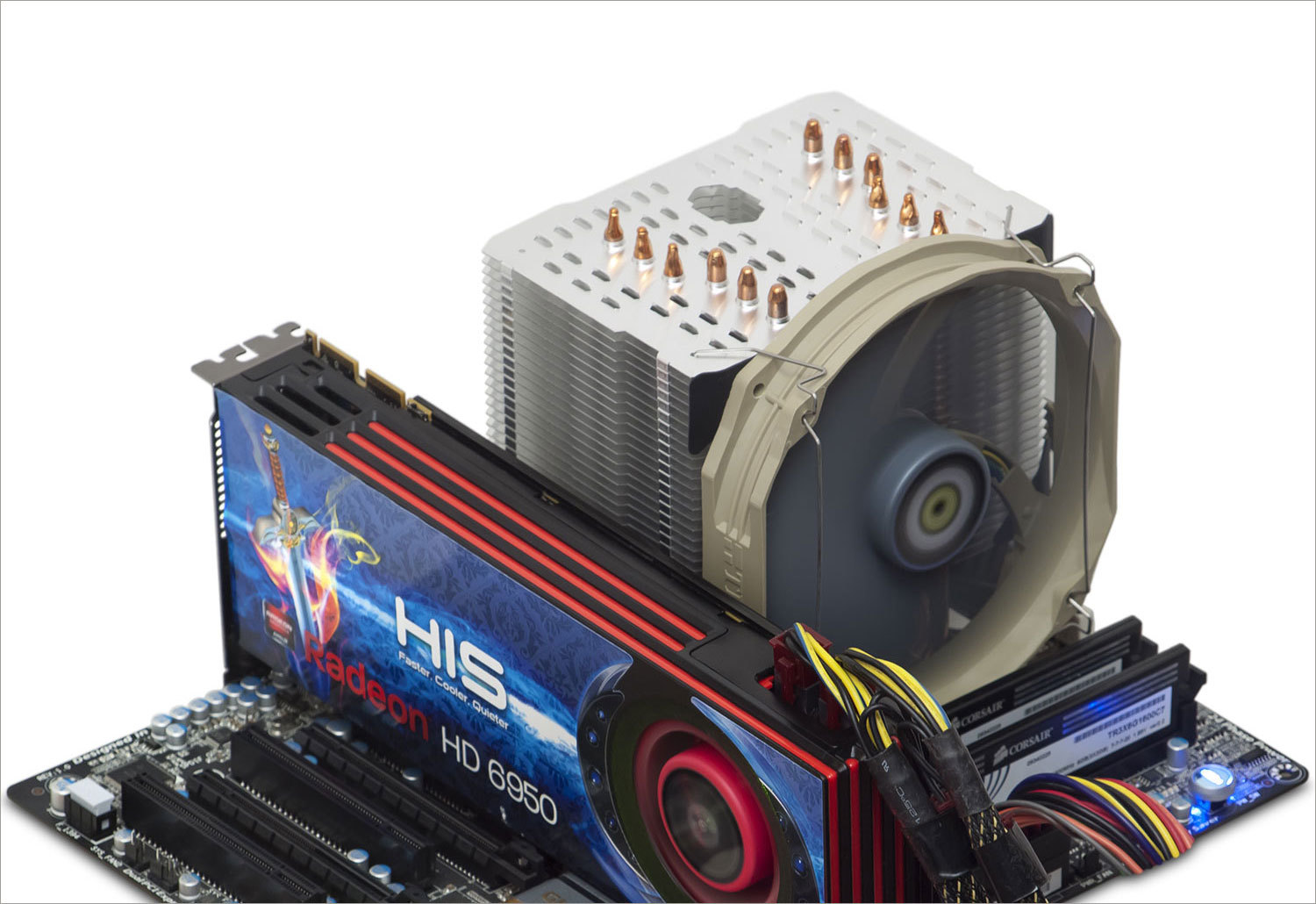

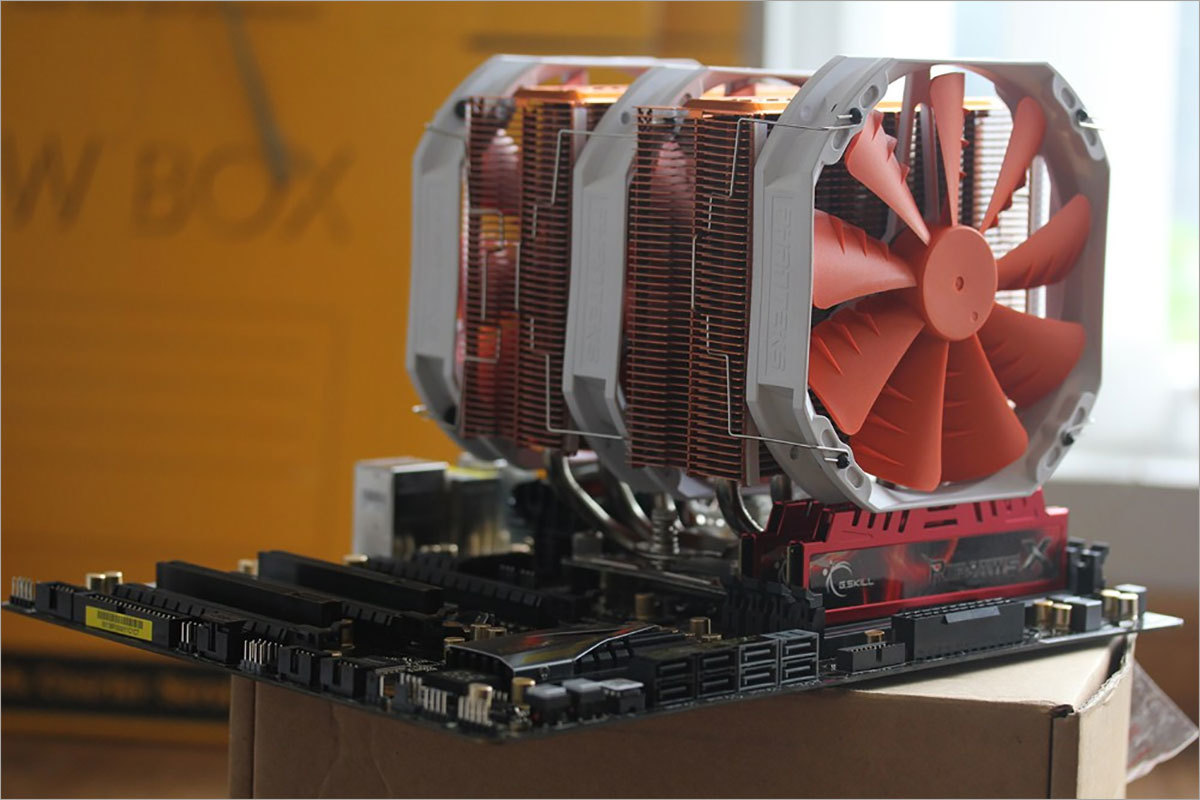

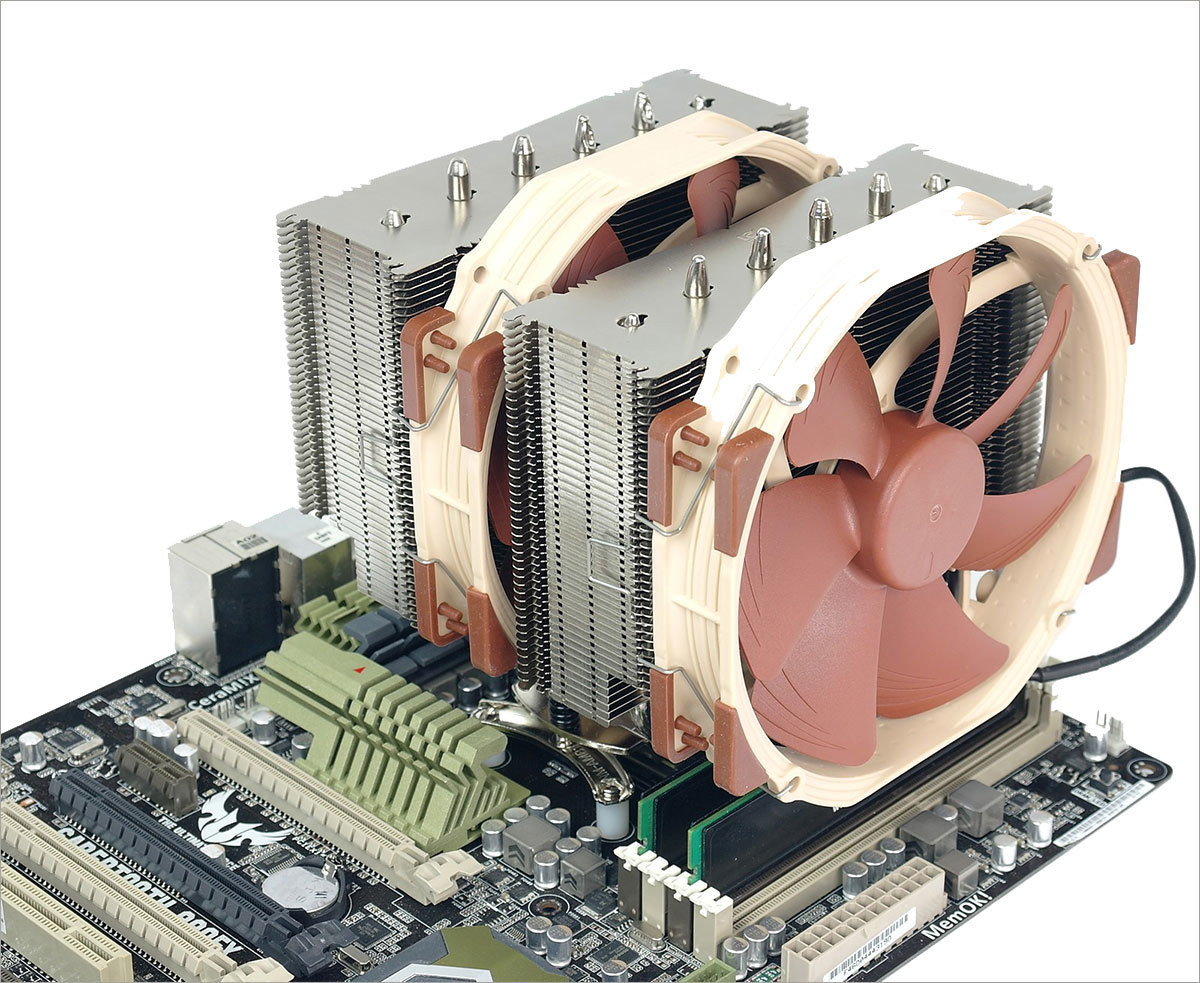

Производители таких систем охлаждения пускаются на всевозможные хитрости, лишь бы выжать из технологии ещё чуть-чуть. Оптимизируют размер и форму тепловых трубок, их распределение по подложке, которая контактирует с термораспределителем процессора, изобретают специальные напыления, способствующие увеличению теплопроводности, изменяют контуры пластин радиатора, чтобы обеспечить максимально эффективный обдув… Ну и, само собой, иногда просто наращивают размеры. Вы только посмотрите на этих исполинов:

О достойных комплектующих и актуальности СВО - 3

О достойных комплектующих и актуальности СВО - 4

О достойных комплектующих и актуальности СВО - 5

А что же производители процессоров? Десктопные линейки раз в два года «сбрасывают» пару-тройку нанометров и наращивают частоты, теплопакеты же у моделей с аналогичной прошлым поколениям производительностью потихоньку снижаются, так что активного и очень мощного охлаждения требуют только процессоры для сокета LGA-2011-3 и разогнанные до 4.5+ ГГц Core i5 и i7 k-серии на сокетах 115х.

В остальных же случаях (Core i5 / i7 без разгона) достаточно моделей поскромнее: одновентиляторных Noctua, Thermaltake, CoolerMaster’ов.

СВО — зачем нужна и что может?

Использовать в качестве теплоносителя воду — идея неплохая. Она успешно применялась и в паравозах, и в ядерных реакторах, так что и здесь сработает. К счастью, фазовый переход в качестве способа поглощения тепла здесь не используется, так что СВО собирается достаточно просто. Более того, вот уже лет 5, если не больше, на рынке присутствуют т.н. «заводские водянки», сложность сборки и установки которых не отличается от установки сверхмассивных воздушных систем охлаждения.

Вопрос в том, использовать или не использовать расширительный бачок — чистая вкусовщина. В замкнутой заводской системе воде деваться некуда, в самосборных — удобнее сделать так, как рекомендует производитель помпы, прокачивающей жидкость.

Эффективность подобных систем в целом зависит от тех же параметров, что и у «воздушек», просто в данном случае радиатор, отдающий тепло, находится не непосредственно над процессором, а вынесен в другое место: на заднюю или верхнюю стенку ПК. Так что в полный рост сюда встают те же вопросы, что и у «классических» кулеров: площадь рассеивания, объём прокачиваемого за час воздуха, сопротивление рёбер радиатора потоку.

Сразу хочу отметить, что установив заводскую СВО (особенно после «супербашни» или любого другого качественного воздушного охлаждения) вы не увидите -10 градусов в простое и -15 под нагрузкой. Единственное отличие «водянки» от «воздушки» — место рассеивания тепла, плюс системе с водяным охлаждением потребуется некоторое время, чтобы «прогреть» весь объём воды от помпы до радиатора ~ до температуры процессорной крышки. После снятия нагрузки с процессора точно также несколько минут температура будет выше, чем с аналогичным по рассеиваемой мощности воздушным кулером, просто за счёт того, что теплоноситель более инертен, чем испарительная система теплотрубок и металлический радиатор.

Причин для применения заводских СВО я вижу несколько: желание понтануться, желание собрать мощный, но очень компактный компьютер, и желание собрать мощный И очень тихий / бесшумный компьютер.

В первом случае отговаривать я никого не буду. Любые прихоти за ваши деньги. Во втором же, зачастую, водянка — единственный способ впихнуть невпихуемое. В третьем же всё сложно. Полностью пассивное охлаждение на мощных комплеткующих собрать не выйдет, кастомная СВО и водоблок на видеокарту — вариант, но потребует хотя бы минимально работающих вентиляторов, обдувающих мощный радиатор. А просто «не слышный днём и ночью компьютер» собрать можно и на воздухе. Не знаю, как у вас, а у меня сильнее всего шумит сейчас блок питания.

Воздух против воды: наглядное сравнение

Что будет, если в компьютер не заглядывать с момента его сборки? Мой ПК на базе i7-3930K был собран в самом начале 2012 года, и с тех пор единственное, что я в нём делал — тестировал видеокарточки / оперативную память. Остальные железки, обычно, тестировались на демостенде из другого железа, в который лазить не надо: поставил, потестил, убрал.

Всё это время охлаждением процессора занималась легендарная Noctua NH-D14. Внешне с ней всё всегда было в порядке, пару раз протирал пыль с внешней крыльчатки. В корзину с винтами, которая стояла за 180-мм вентилятором я даже не заглядывал, а винты в ней стояли ещё дольше: года эдак с 2011-го, когда всё переехало в этот корпус вместе с Core i7-2600k.

За всё это время мониторинг температуры не выявил ничего необычного. Что ж, настало время узнать, сколько всякого разного успел насосать кулер, и как сильно это влияло на атмосферу внутри корпуса.

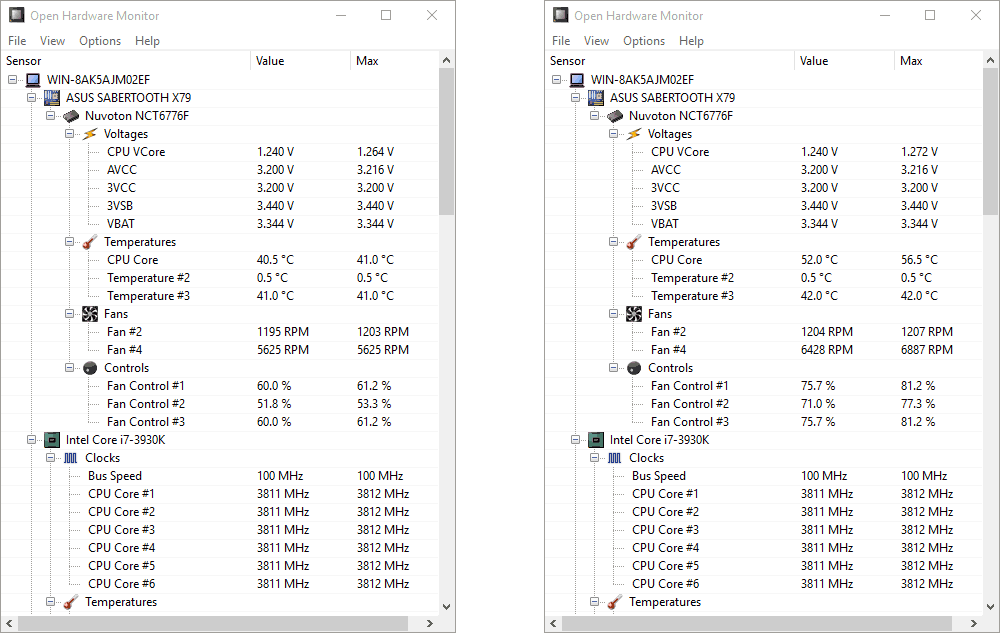

Температура без нагрузки и после получаса качественной многопоточной нагрузки.

О достойных комплектующих и актуальности СВО - 6

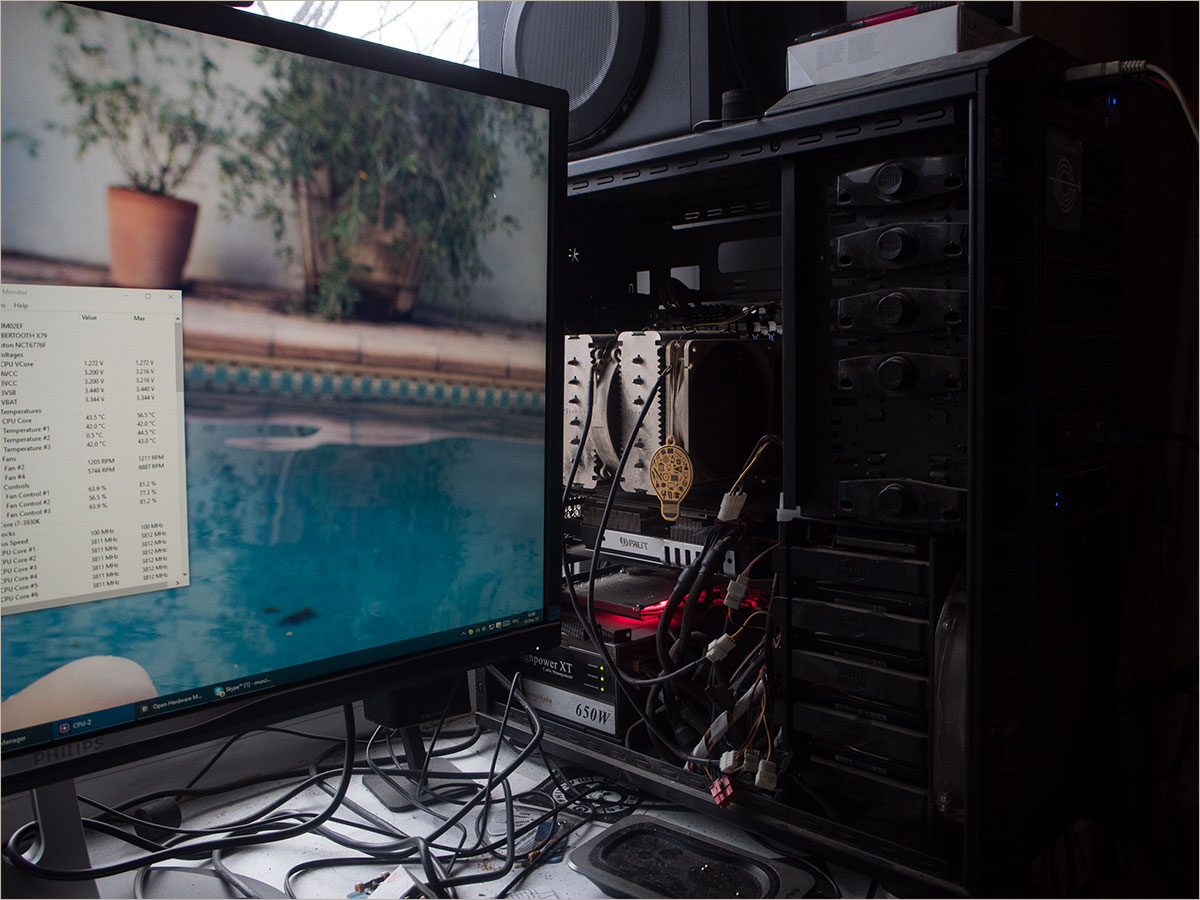

Как видите, результаты очень далеки от критических (по мнению Intel Ark) для i7-3930K 67 градусов. Начинаем разгребать Авгиевы конюшни? :)

О достойных комплектующих и актуальности СВО - 7

На первый взгляд всё нормально. Ну, немного пыльно, бывает. В остальном-то всё работало отлично, температуры вы видели выше на скринах. Боковые крышки были закрыты, на втягивающих вентиляторах стояли толстые поролоновые фильтры, которые регулярно чистились. Правда, компьютер стоял рядом с балконной дверью, которая пол года была открыта.

Вот, кстати, первый серьёзный минус «старого» блока питания. Нет, он не плох, и до сих пор работает как часы (а ему, на минутку, лет 7 или 8 точно, если не больше). Но вот толстые кабели в дополнительной оплётке еле-еле удалось разместить между бэкплейтом и задней крышкой.

О достойных комплектующих и актуальности СВО - 8

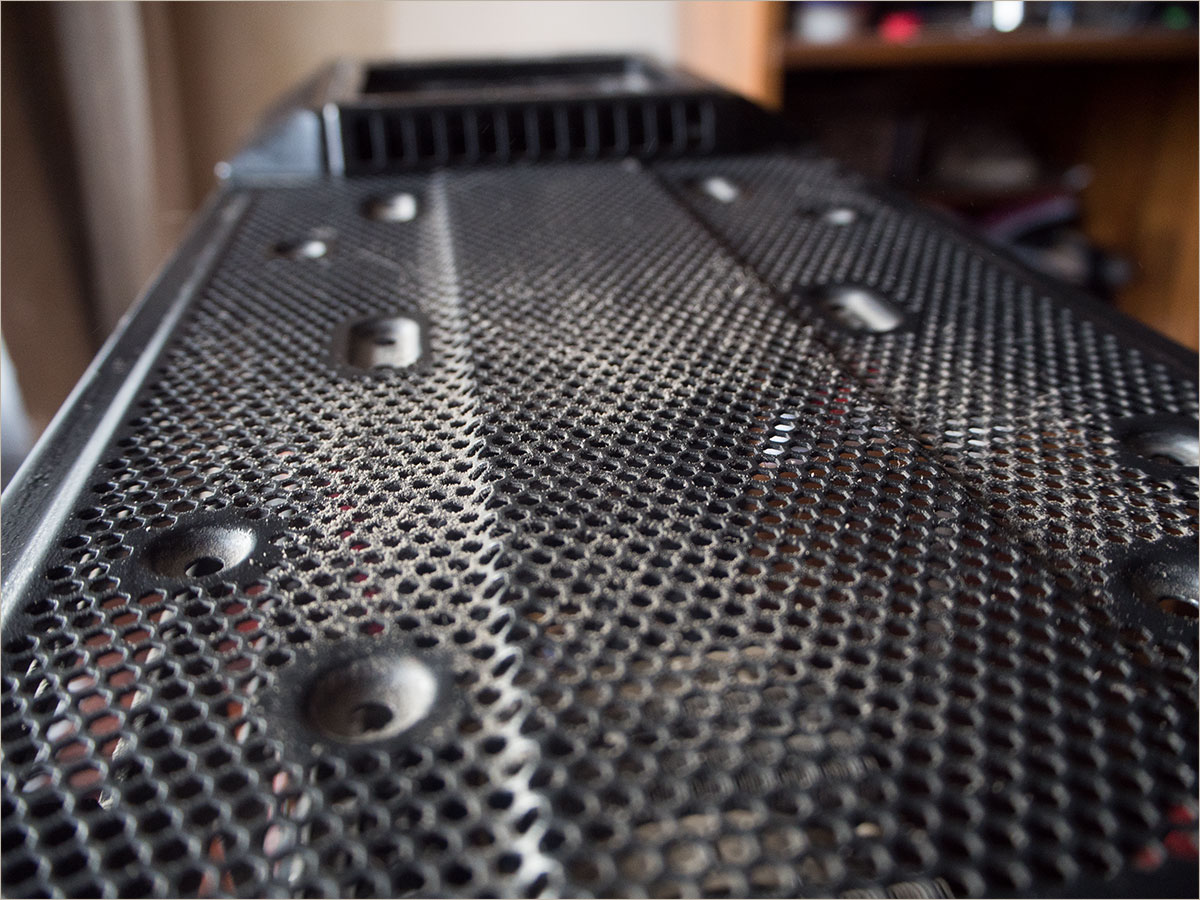

Вот что будет, если ударить по решётке снизу:

О достойных комплектующих и актуальности СВО - 9

Слабонервным не смотреть!

О достойных комплектующих и актуальности СВО - 10

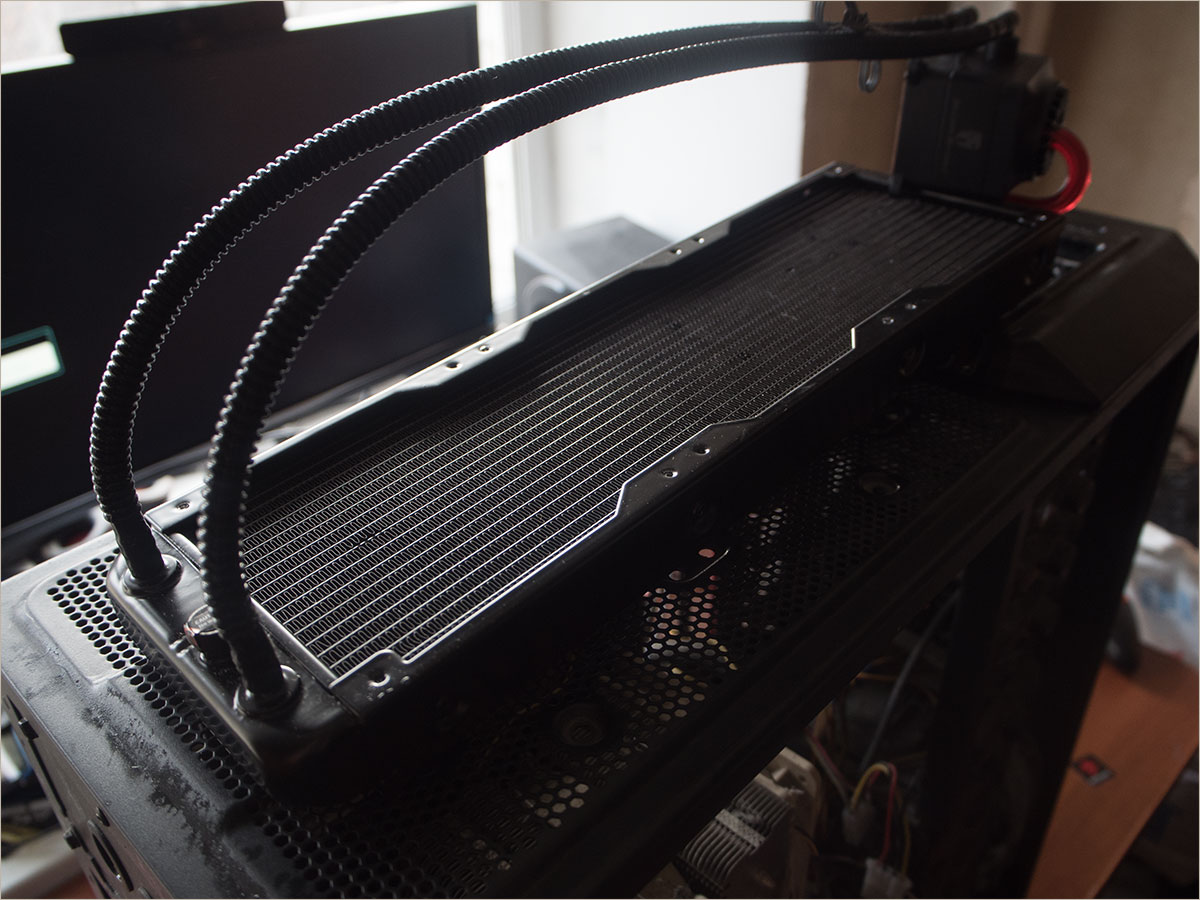

Вместо NH-D14 будет стоять заводская водянка DeepCool Captain 360. Почему 360? Потому что 3 секции под 120-мм кулеры. Бывает также Captain 240 (цена почти такая же) и Captain 120 (ощутимо дешевле), вдвое и втрое короче соответственно. Радиатор такой длинный, что его последняя часть уйдёт за перфорированную зону и окажется в районе первого слота под оптический привод. К счастью, разработчики корпуса (Cooler Master HAF-932, ещё одна «легендарная» железяка, её идейный наследник — HAF X) предусмотрели и такие огромные радиаторы, так что с креплением не будет никаких проблем.

О достойных комплектующих и актуальности СВО - 11

Термопаста нанесена вот таким «заводским» паттерном. Смаз — мой косяк, неаккуратно открывал защитную пластиковую крышку, и она упала на основание. По факту же площадь нанесения чуть больше, чем термораспределитель процессора, так что проблем не будет.

О достойных комплектующих и актуальности СВО - 12

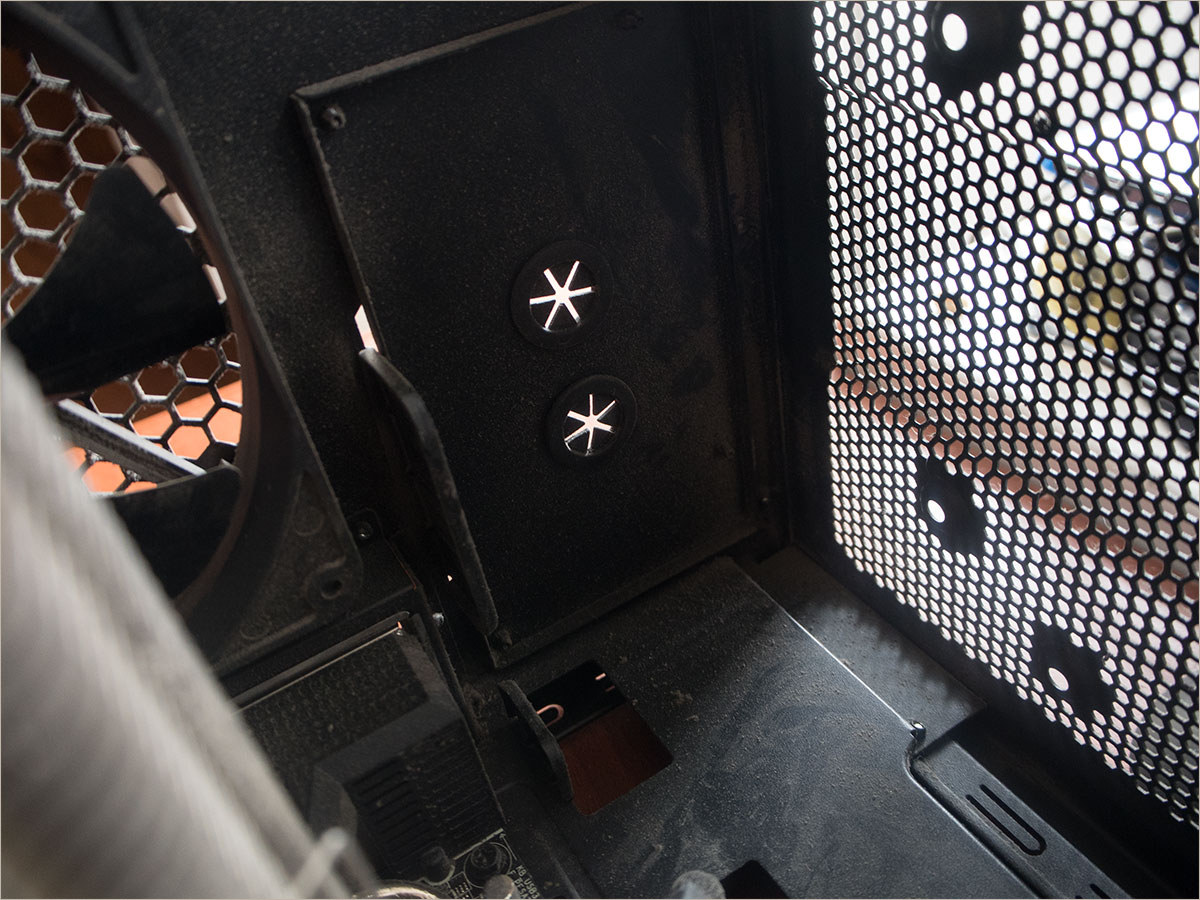

Ещё один плюс в копилку создателей корпуса. БП можно разместить как снизу, так и сверху. Более того, предусмотрены выводы под «кастомную» воду и шланги.

О достойных комплектующих и актуальности СВО - 13

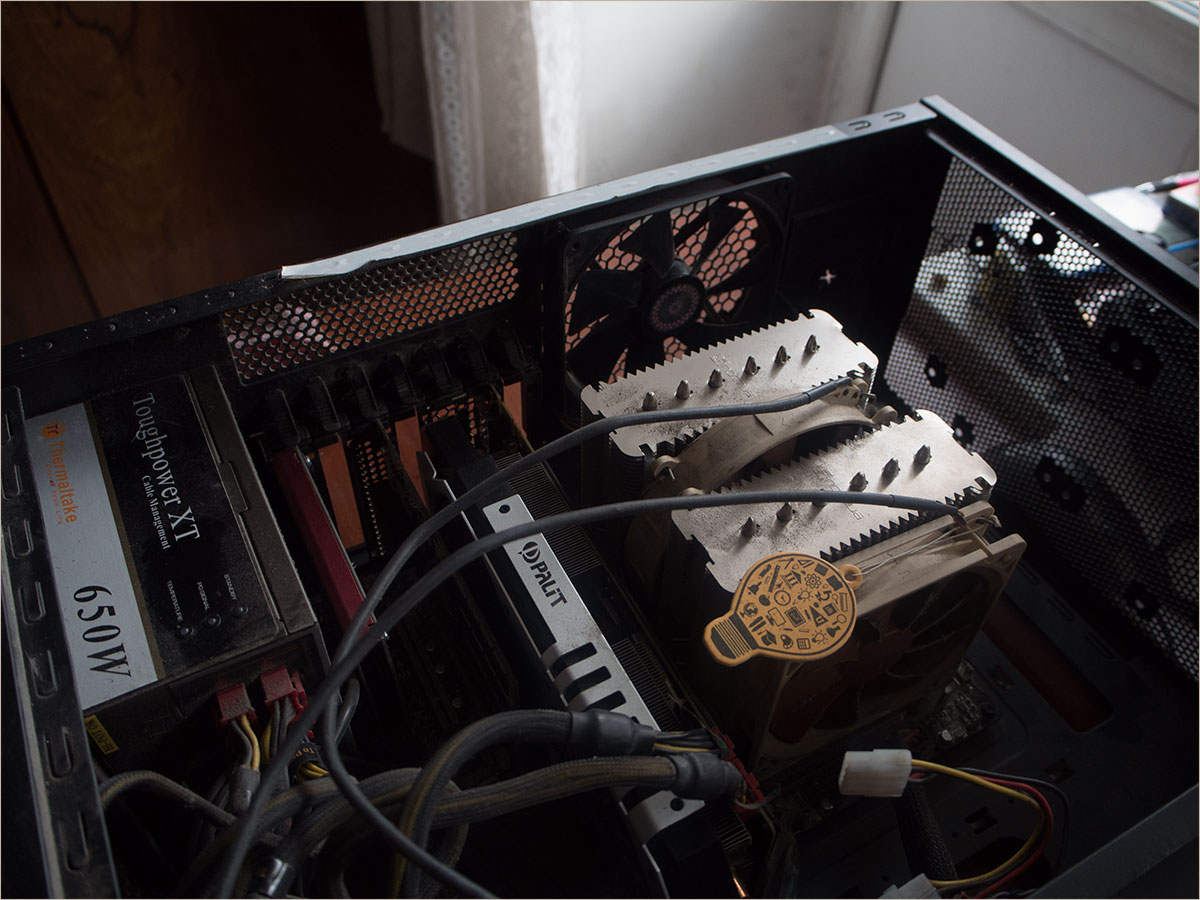

В моём же случае БП стоит внизу. Это создаёт некоторые трудности, (шлейфы не расчитаны на подобную установку) но на то были свои причины: раньше у меня уже стояла СВО на I7-2600K.

О достойных комплектующих и актуальности СВО - 14

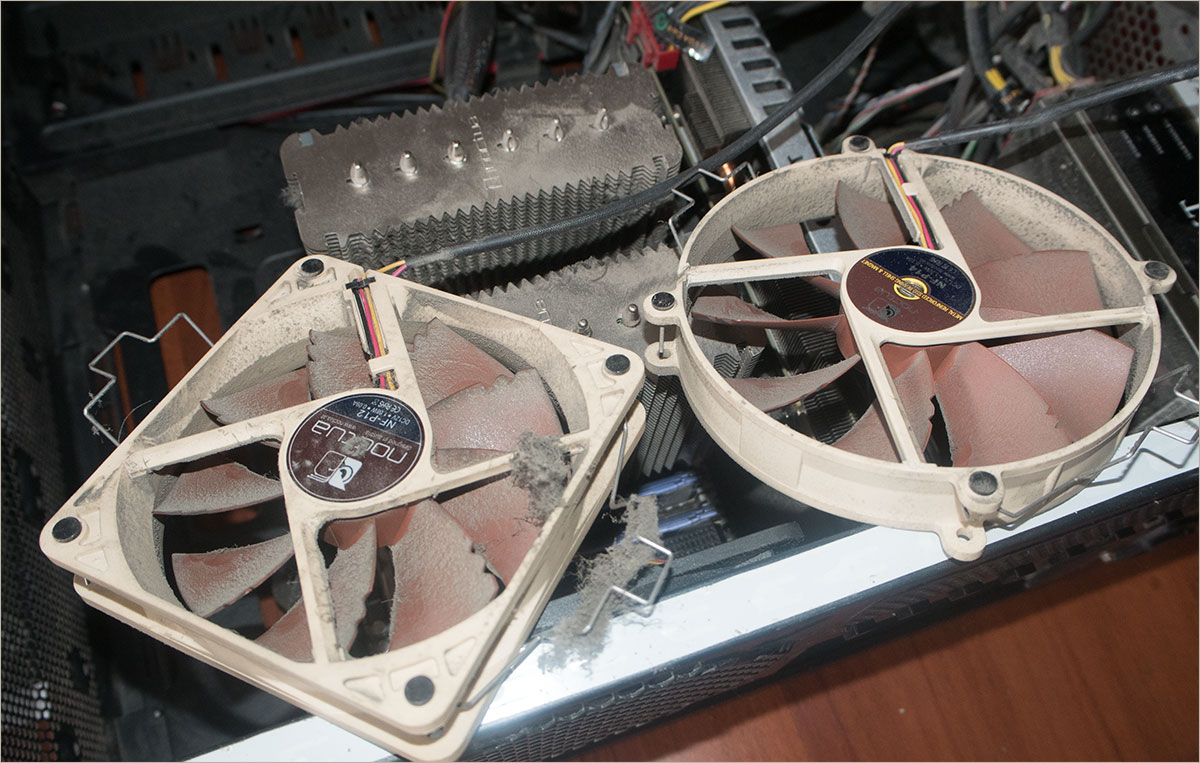

Снимаем вентиляторы, которые моментально зацепляют с собой кусок «валенка», образовавшегося на радиаторе.

О достойных комплектующих и актуальности СВО - 15

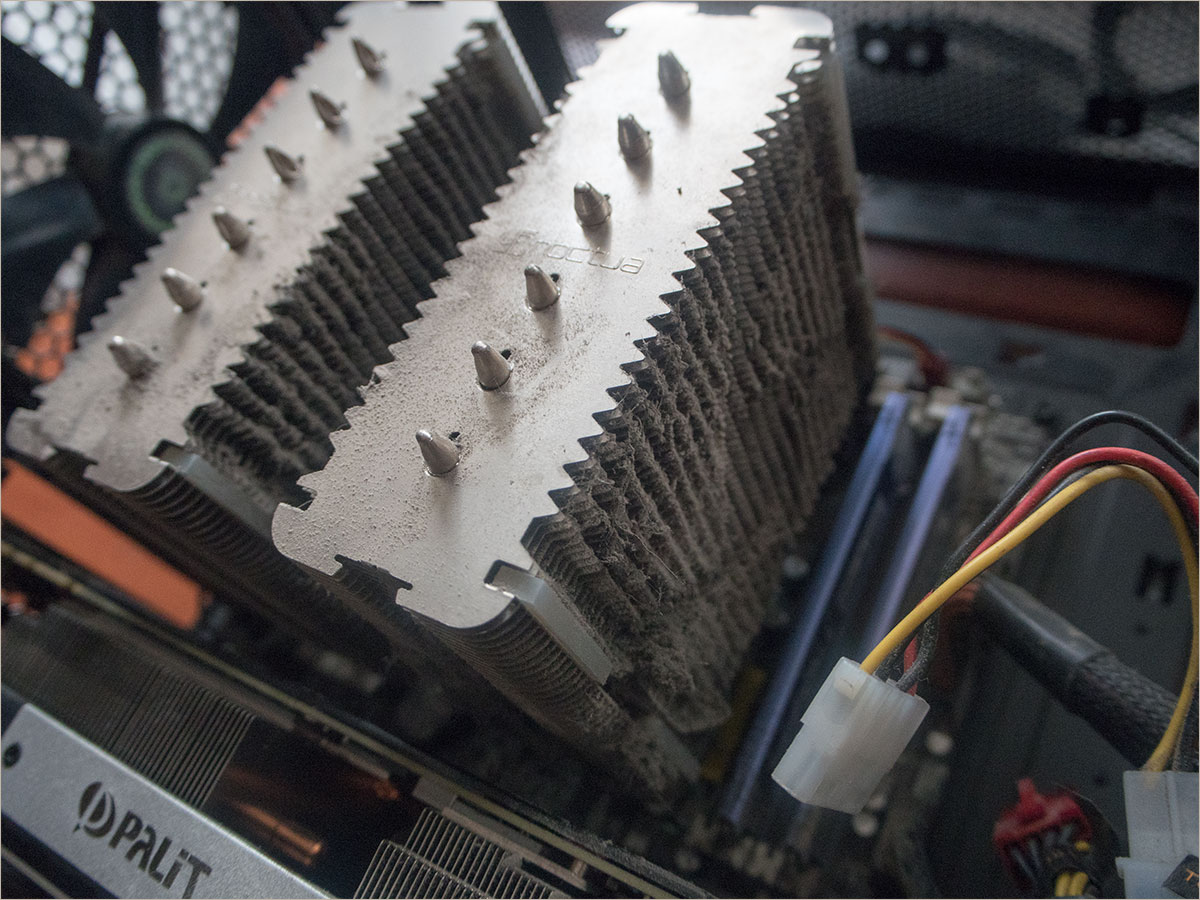

Отдельно хочу заметить специальную «зубчатую» кромку платин: она сделана для уменьшения генерируемого проходящим через радиаторы воздухом шума. Впрочем, пыль она тоже отлично собирала все эти долгих без малого 4 года.

О достойных комплектующих и актуальности СВО - 16

О достойных комплектующих и актуальности СВО - 17

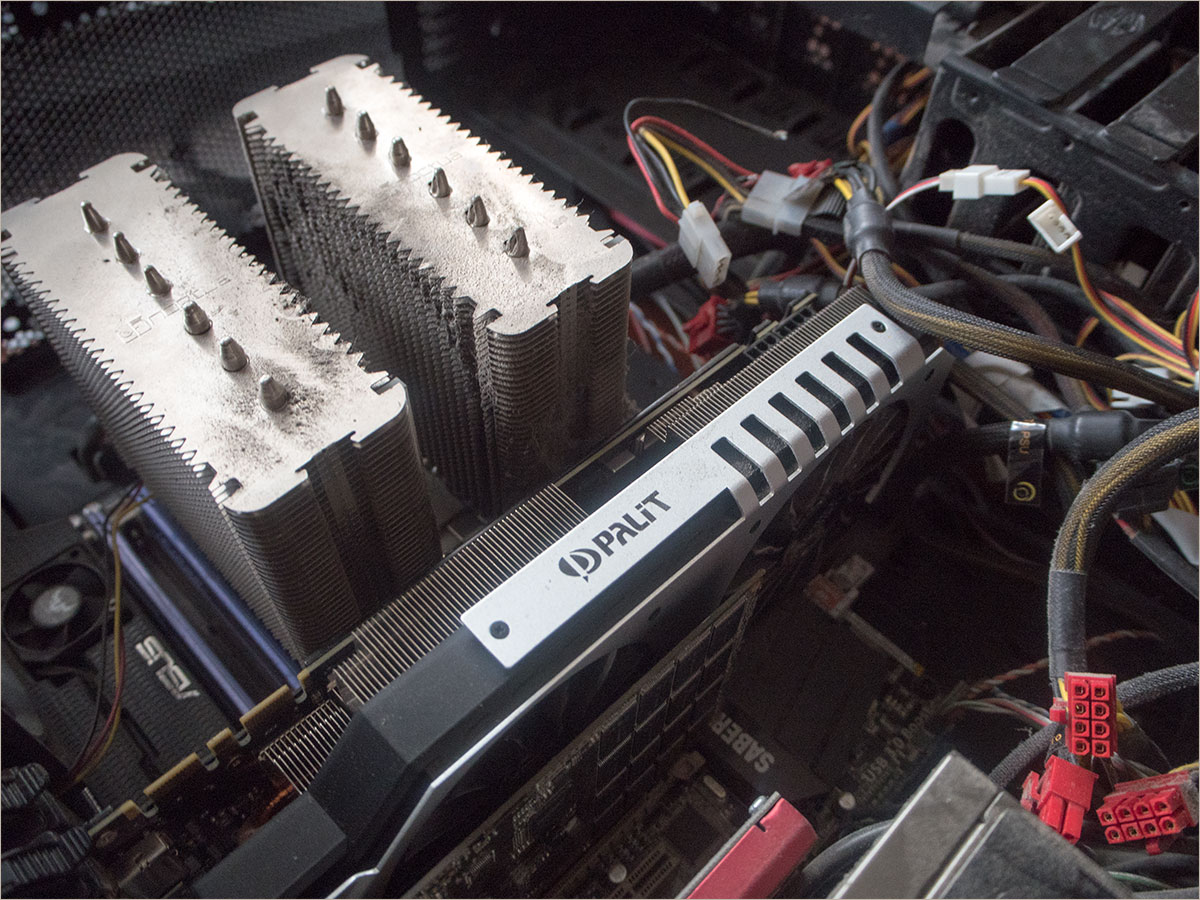

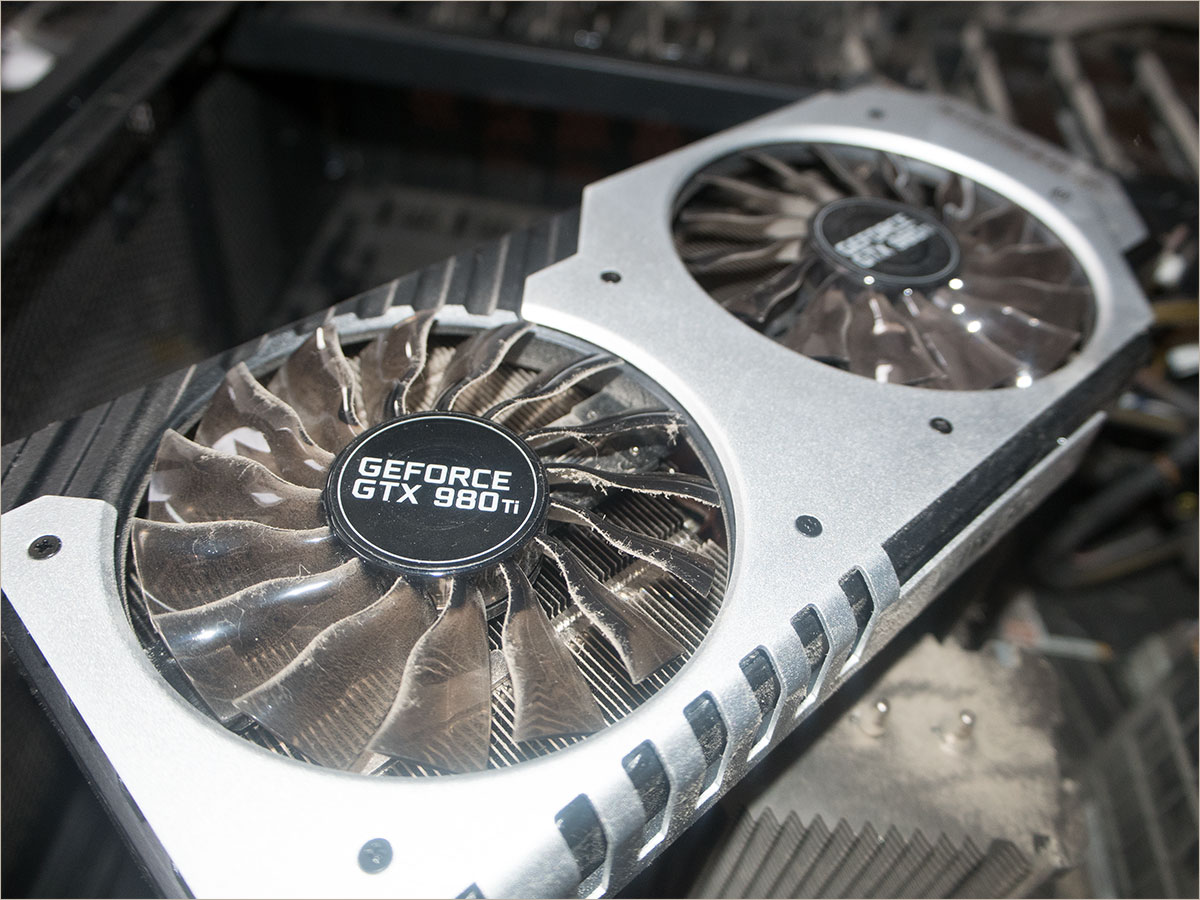

Прелести Palit’овской системы охлаждения и в целом негорячего нрава 980Ti: 90% времени вентиляторы либо стоят на месте, либо крутятся с минимальной скоростью. Как результат, за пол года в видеокарте пыли нет вообще. Только на кромке крыльчаток немного.

О достойных комплектующих и актуальности СВО - 18

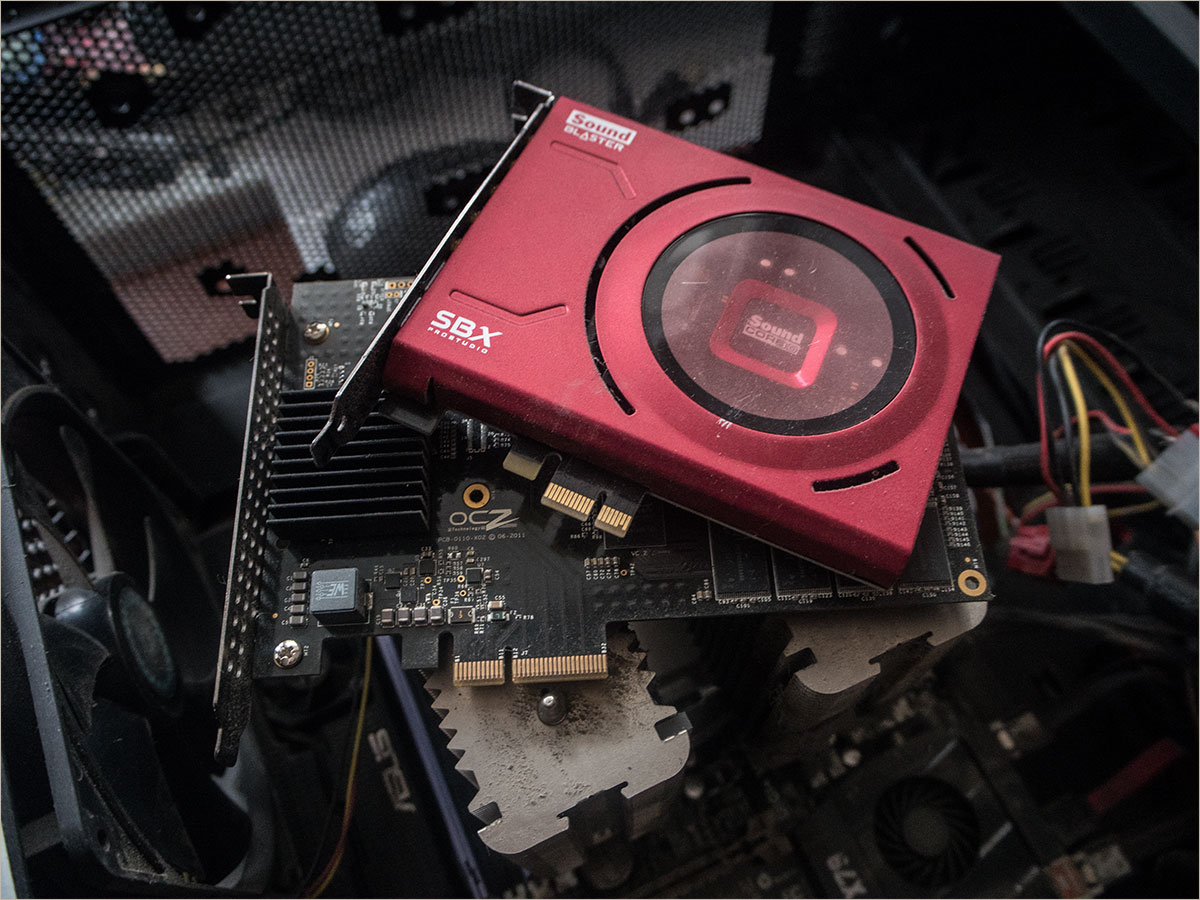

Снимаем звук и SSD-диск. Как убрать ту пыль, что скопилась внутри этой красивой красной штуки – не знаю. Разве что попытаться выдуть с помощью сжатого воздуха.

О достойных комплектующих и актуальности СВО - 19

Мдя. Красивого мало:

О достойных комплектующих и актуальности СВО - 20

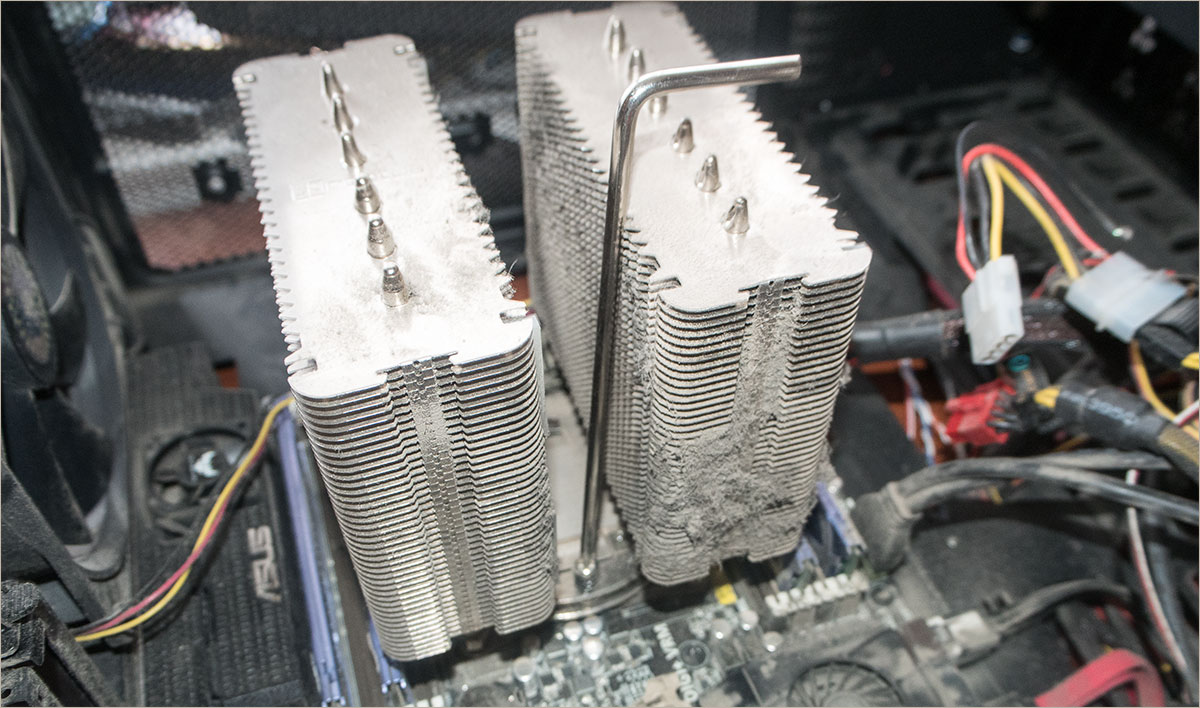

За что мы любим Noctua: в комплекте всегда найдётся всё необходимое для установки. Даже очень длинная отвёртка.

О достойных комплектующих и актуальности СВО - 21

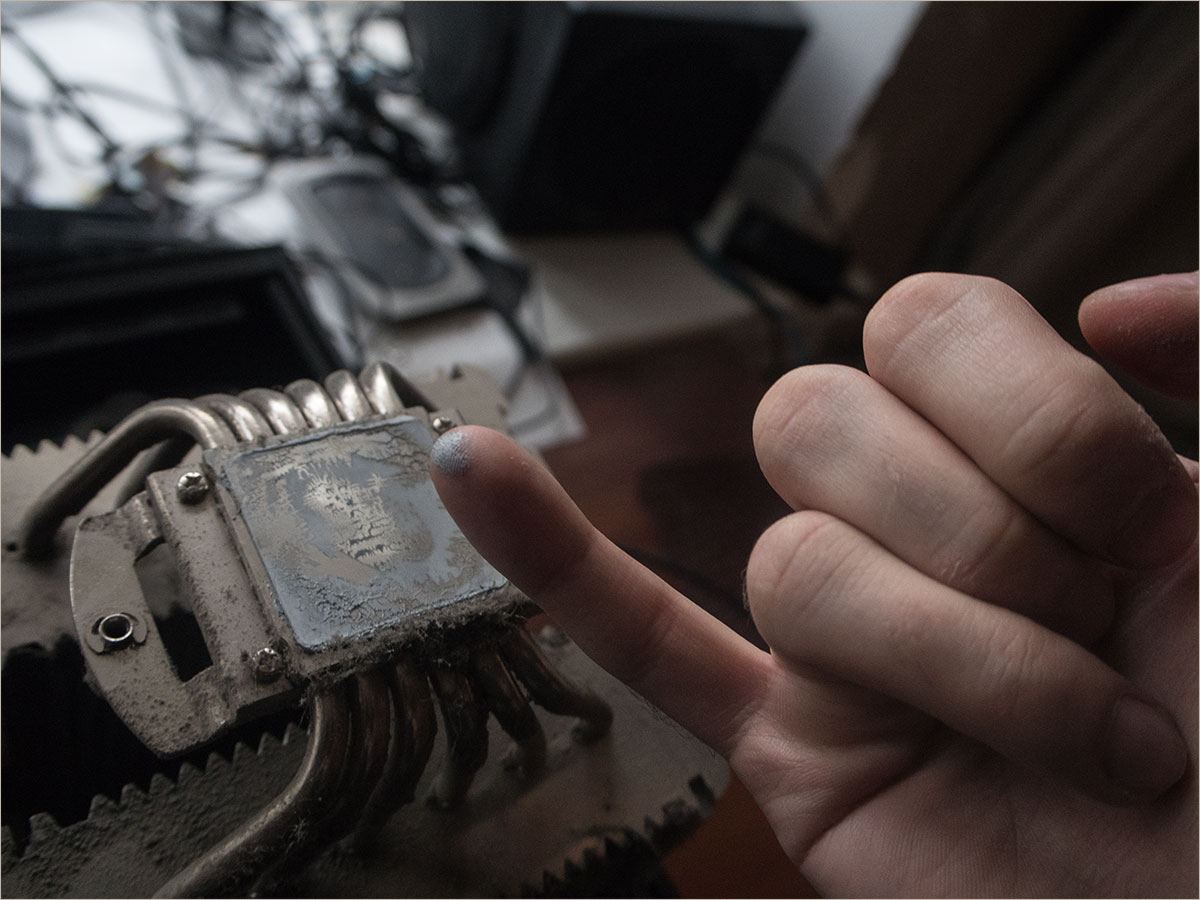

Родная термопаста Noctua до сих пор жива, смазывается так же легко, как в день нанесения! Рекомендую!

О достойных комплектующих и актуальности СВО - 22

30+ тысяч часов обдува вентиляторами.

О достойных комплектующих и актуальности СВО - 23

О достойных комплектующих и актуальности СВО - 24

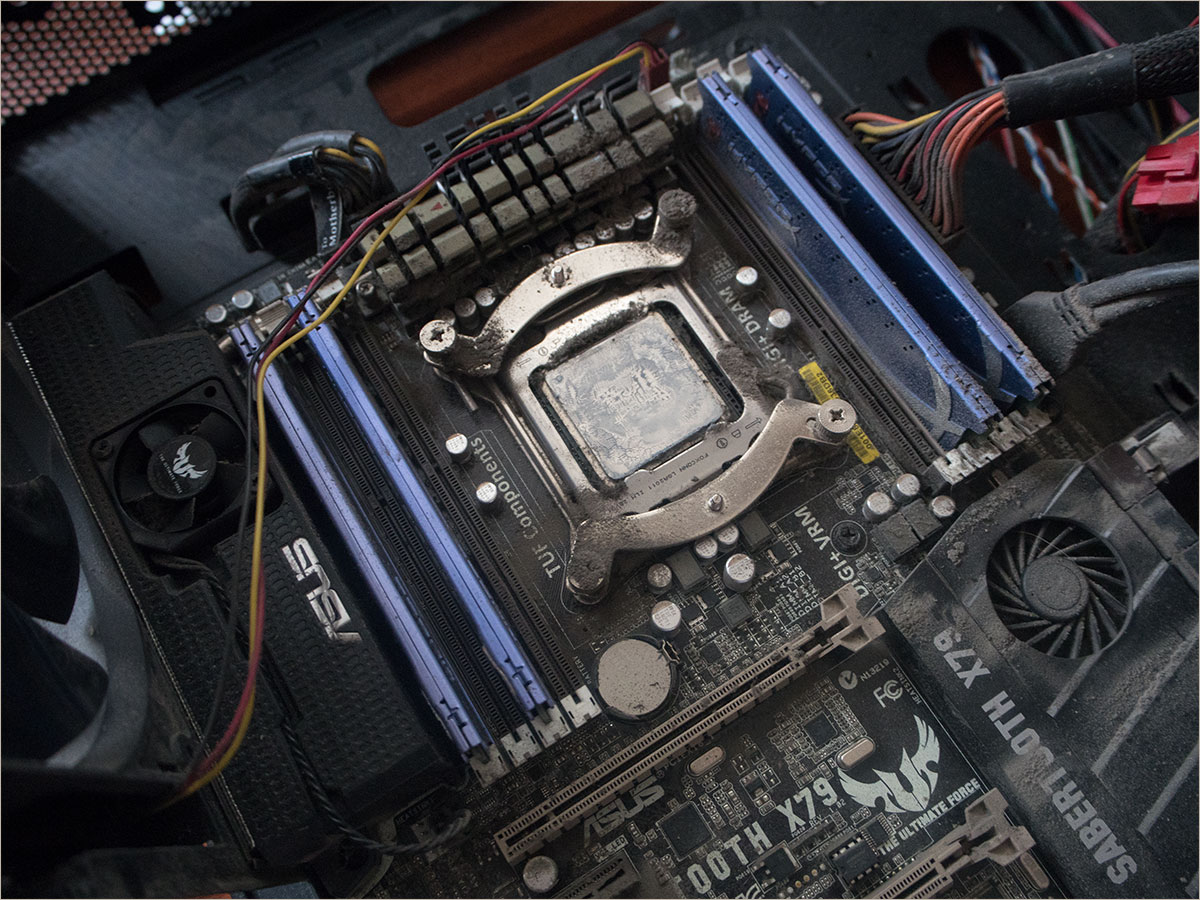

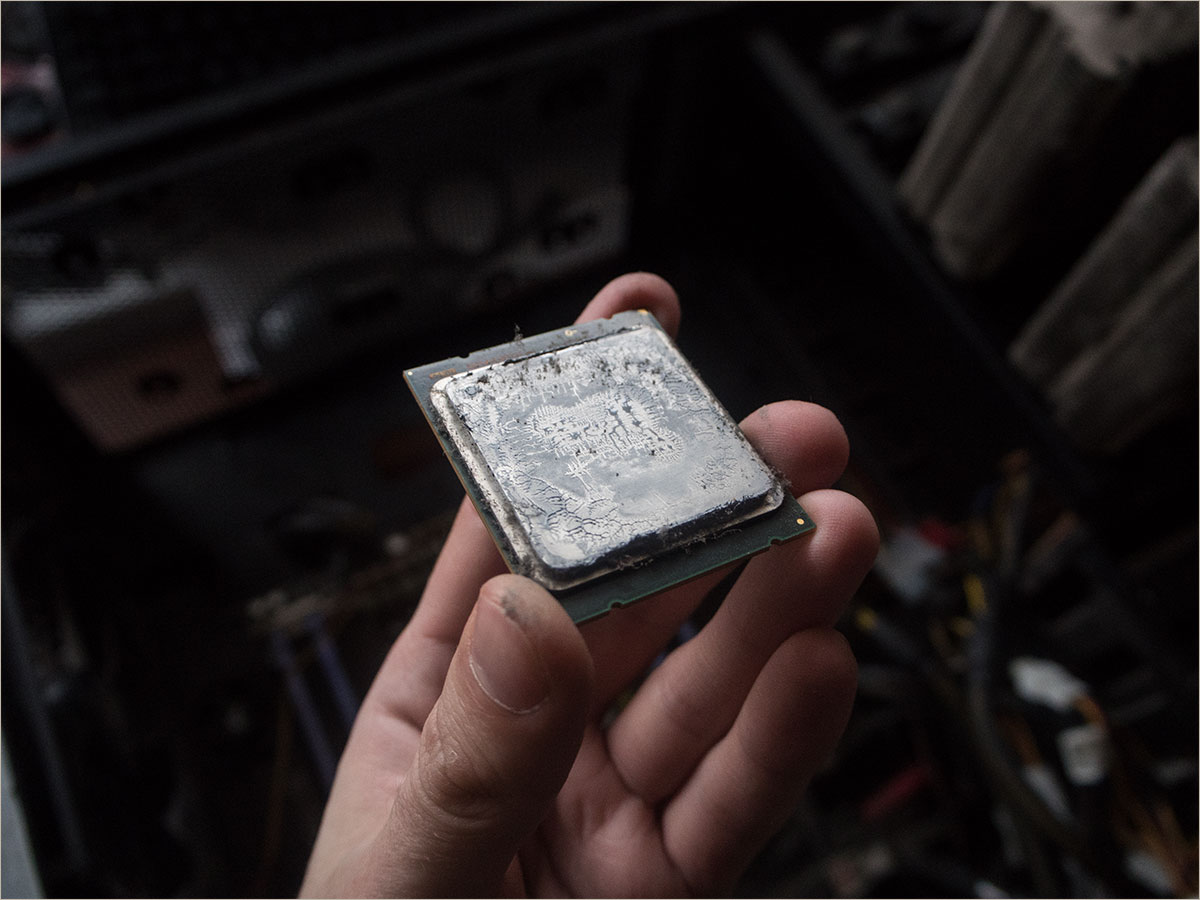

Отпечаток термопасты свежее некуда. Пыль липнет только в путь:

О достойных комплектующих и актуальности СВО - 25

Фу:

О достойных комплектующих и актуальности СВО - 26

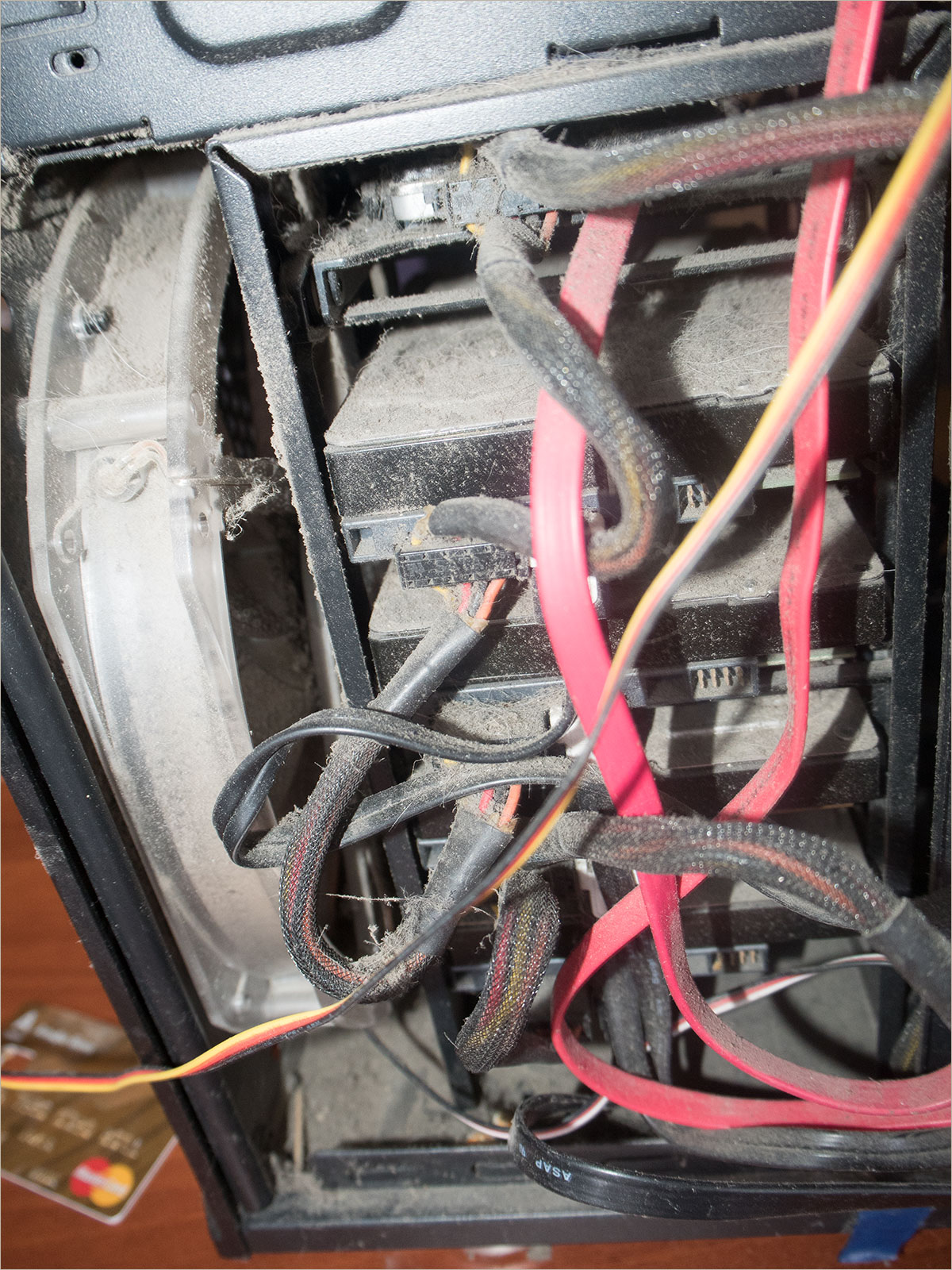

Кстати, то, о чём я говорил. Неприспособленность шлейфов. Их коннекторы установлены таким образом, что шлейф можно прокинуть только сверху-вниз. Ну или можно попытаться зафигачить винты вверх-ногами. :)

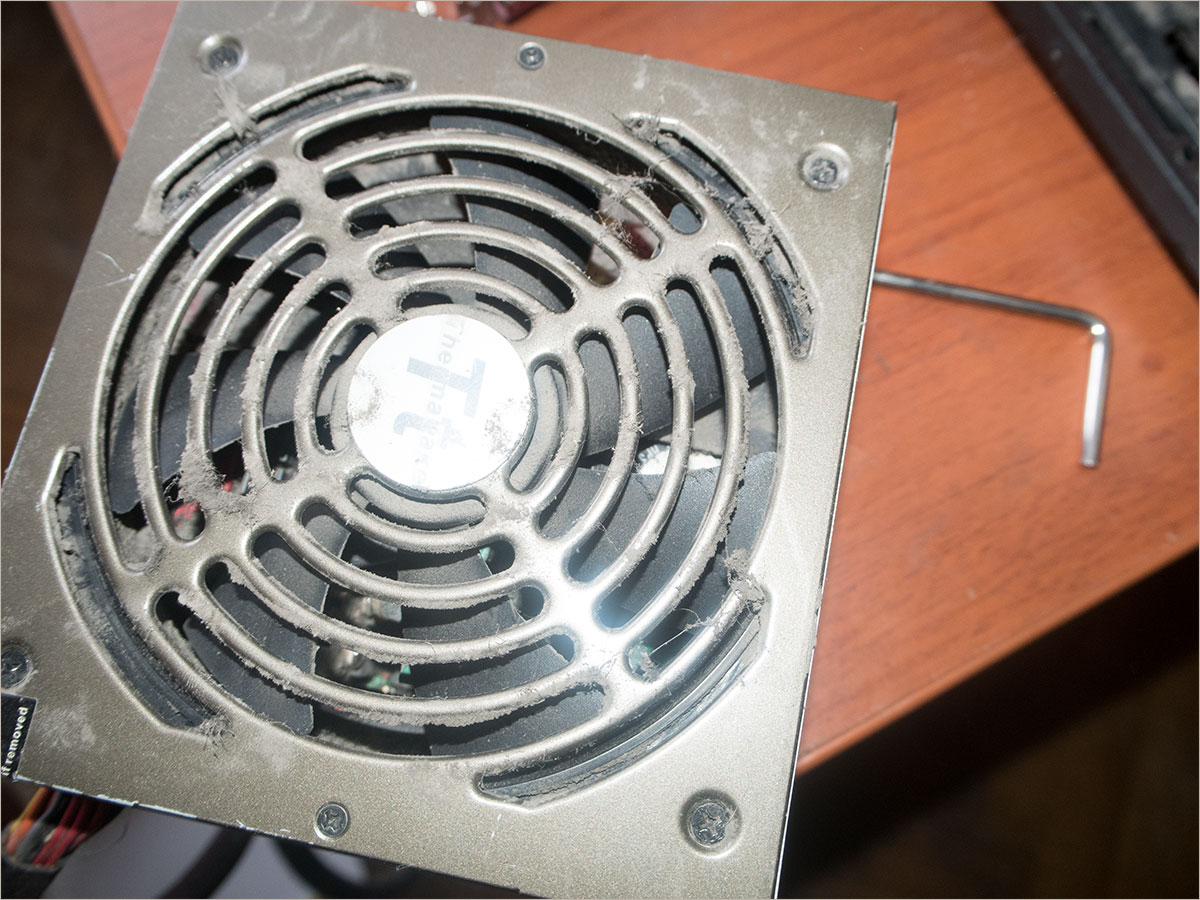

А вот вам немного странного: за крыльчатой блока питания установлена прозрачная пластина, которая отсекает добрых 40% воздушного потока. Зачем? Загадка.

О достойных комплектующих и актуальности СВО - 27

В этом такой фигни нет:

О достойных комплектующих и актуальности СВО - 28

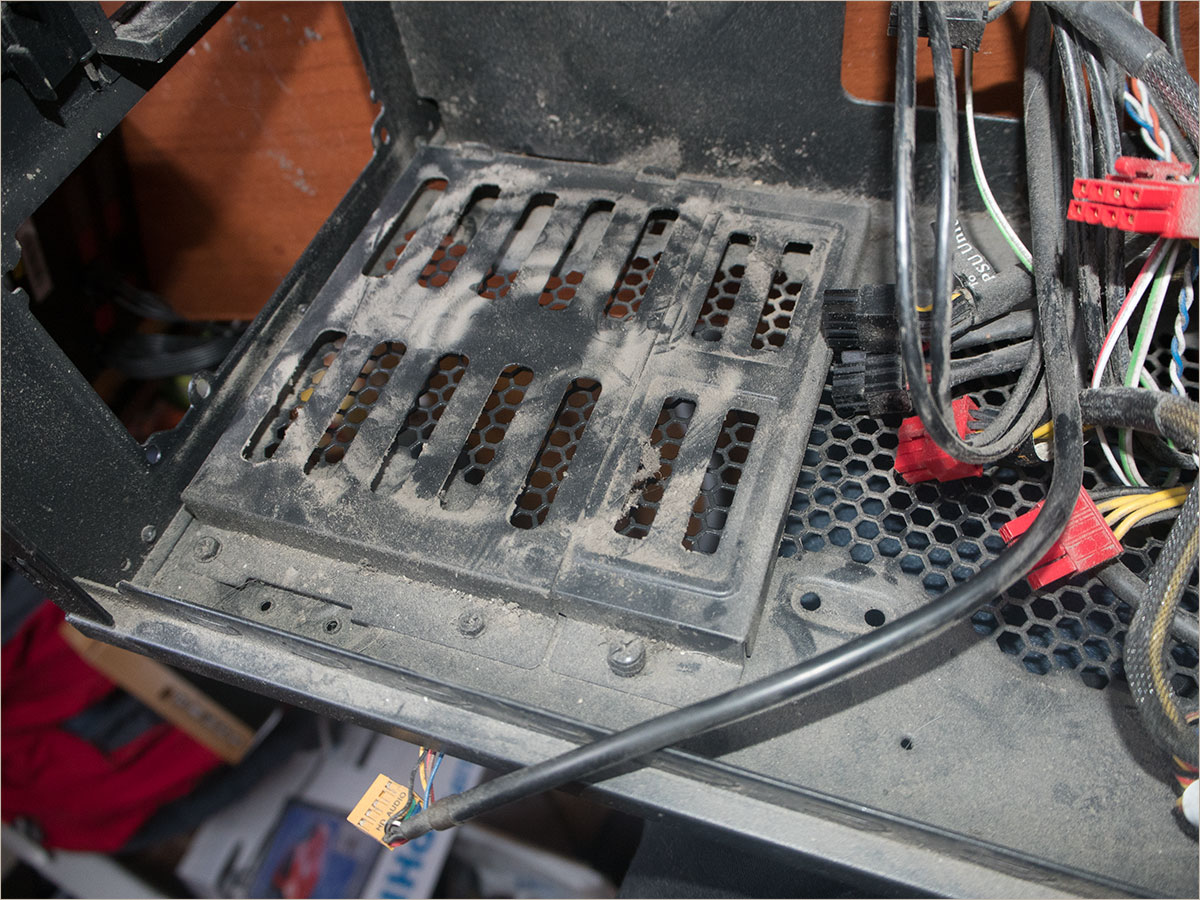

Здесь был блок питания. Можно даже пальцем об этом написать. :)

О достойных комплектующих и актуальности СВО - 29

Аллергикам не открывать!

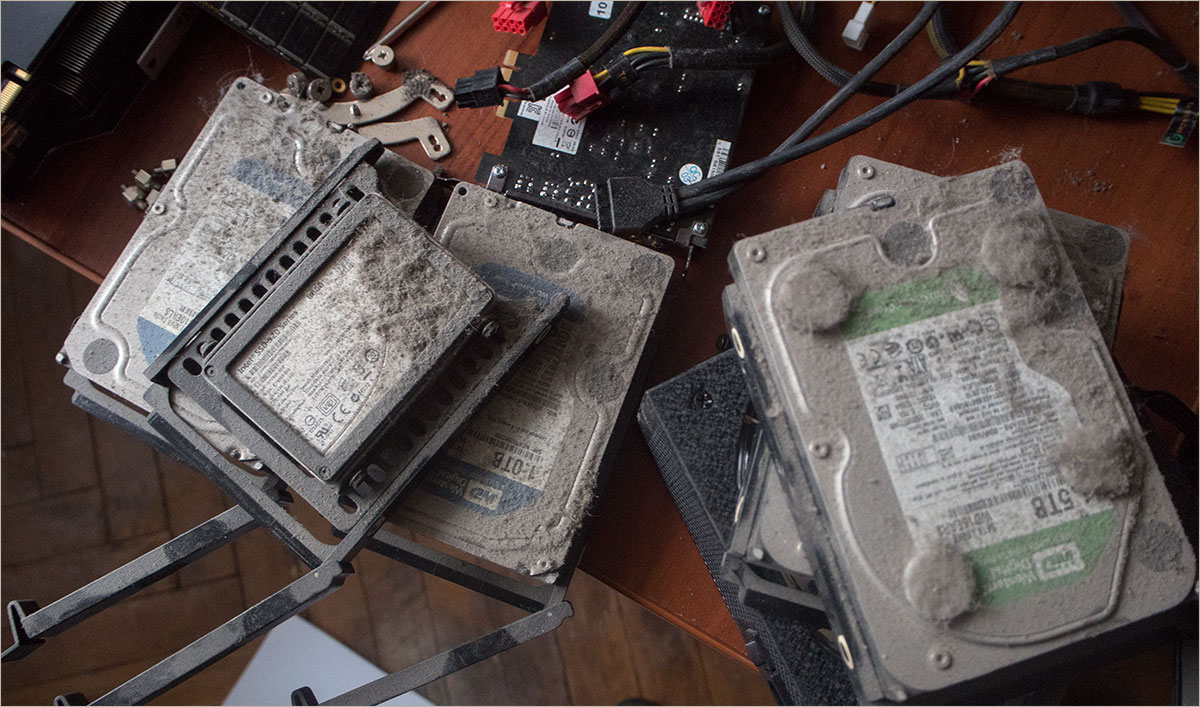

О достойных комплектующих и актуальности СВО - 30

О достойных комплектующих и актуальности СВО - 31

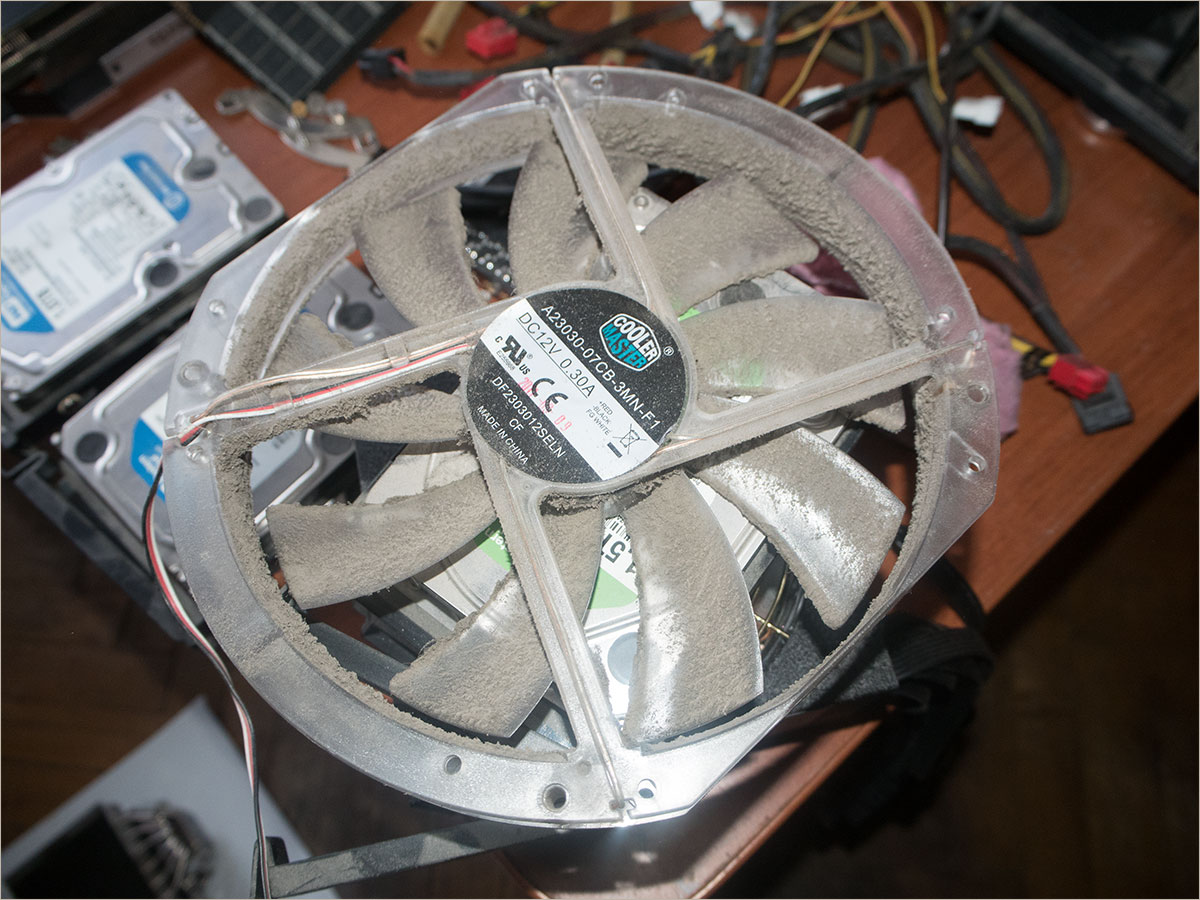

Вот этот товарищ дул на винты лет пять, с момента их установки в корпус и до недавнего времени:

О достойных комплектующих и актуальности СВО - 32

Процессор просто протёрт тряпочкой. Всё сошло буквально за 1 секунду.

О достойных комплектующих и актуальности СВО - 33

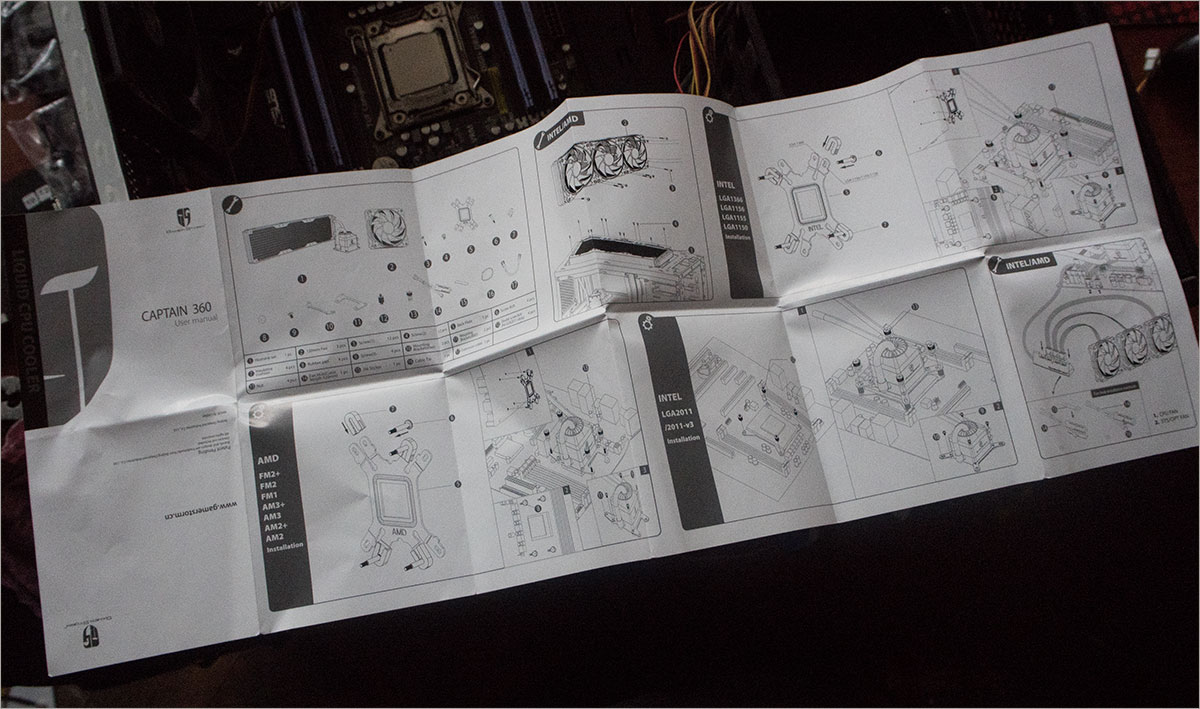

Всю пыль выпылесосил, корпус протёр, мусор выкинул, вентиляторы промыл, настало время собрать СВО. Инструкция у неё, мягко говоря… Примитивная. Один такой вот листик:

О достойных комплектующих и актуальности СВО - 34

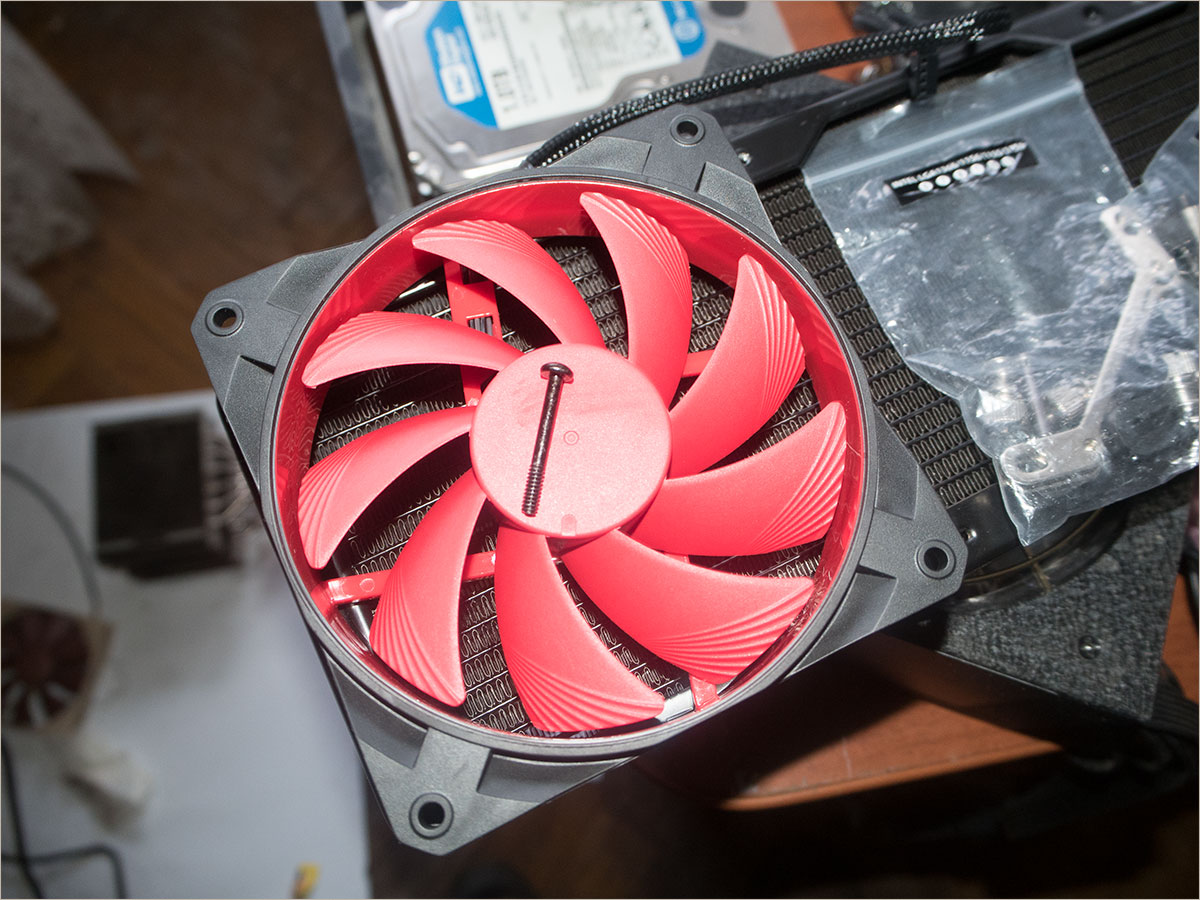

Штатные вентиляторы имеют рамки из… Я бы назвал это твёрдыми сортами резины. По факту же, скорее всего, это просто гибкий пластик, пусть и «резиновый» наощупь. Вибрации поглощает отлично.

О достойных комплектующих и актуальности СВО - 35

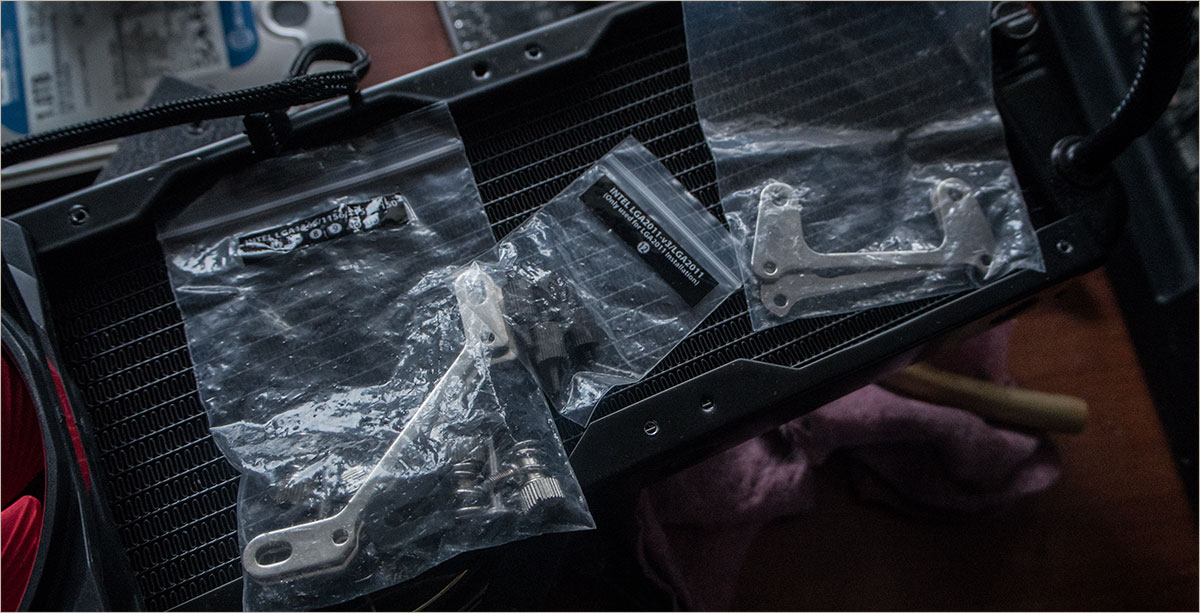

На фото пакет с креплениями под сокет 2011 первой ревизии этих водянок. Крепления откровенно ужасные, мне же вместе с водянкой достался ещё один набор креплений, совершенно других и по качеству, и по простоте установки. То есть пока эта СВО шла до нас, разработчик успел исправить брак и докинуть ритейлерам ещё и наборы для исправления косяка. Приятно.

О достойных комплектующих и актуальности СВО - 36

Здесь уже использованы крепления весии 2.0:

О достойных комплектующих и актуальности СВО - 37

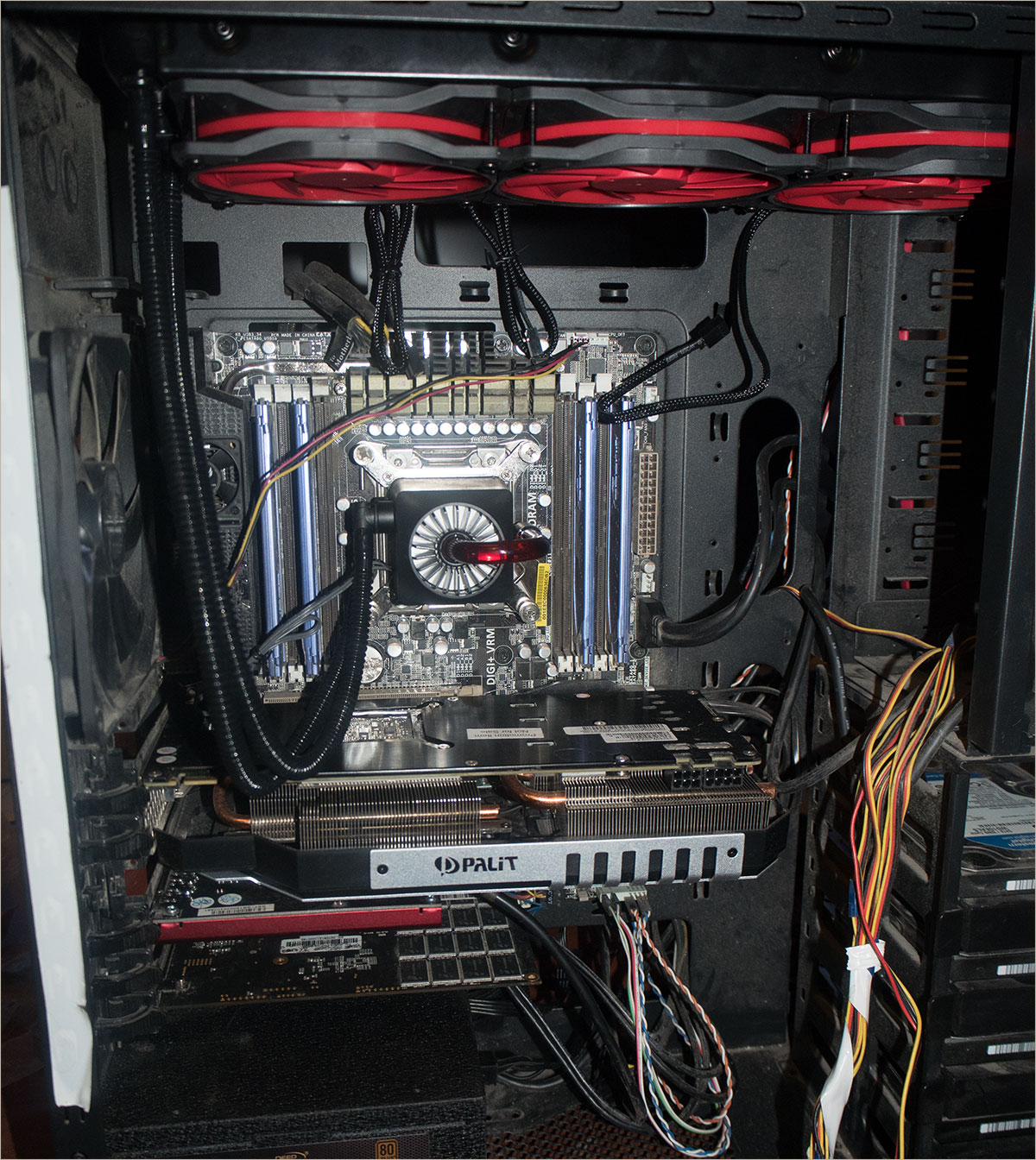

Как видите, радиатор уходит в корзину оптических приводов, но это никак не мешает установке и обдуву. У нового блока питания шлейфы плоские, с их размещением сзади нет никаких проблем. Сама помпа запитывается от стандартного вентиляторного разъёма на материнской плате. У некоторых конкурентов питание забирается с внутренних коннекторв для USB-разъёмов.

О достойных комплектующих и актуальности СВО - 38

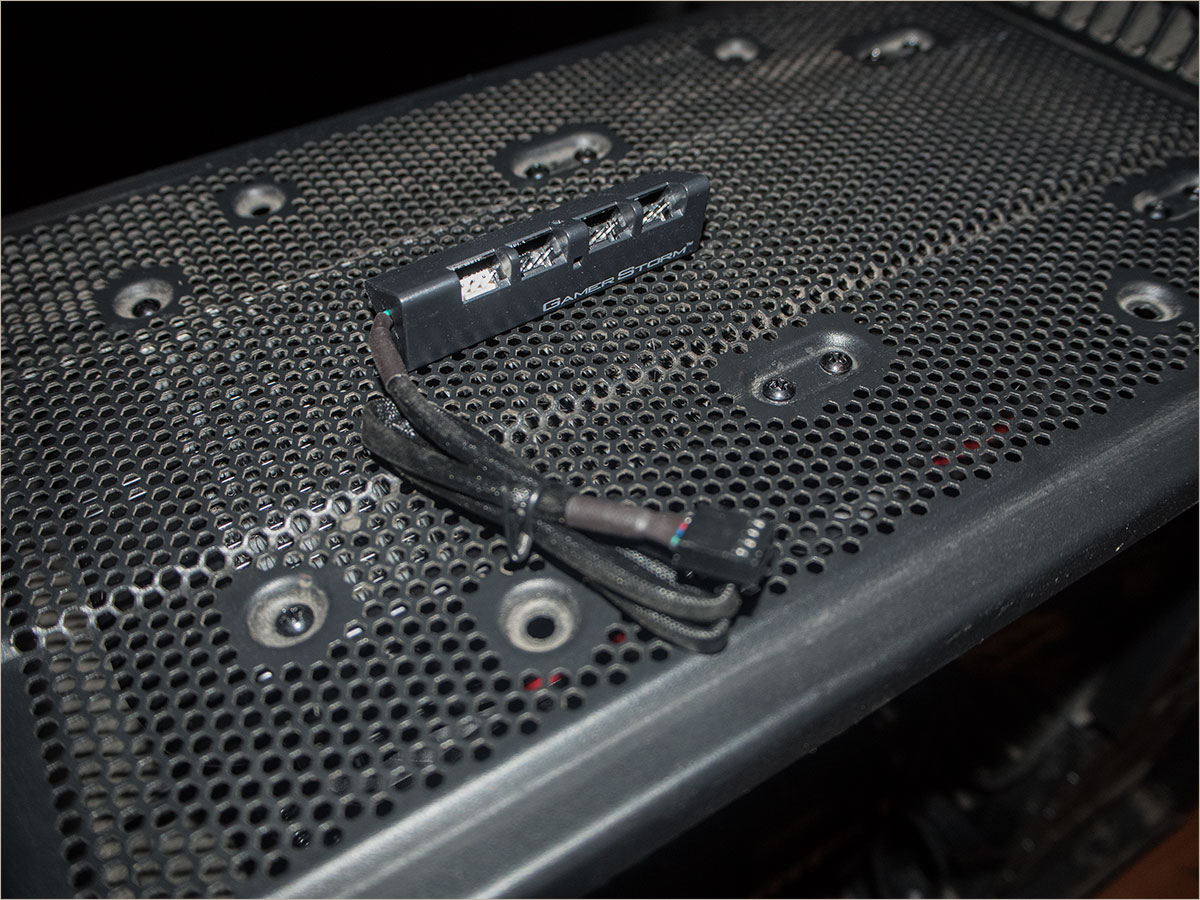

Трио вентиляторов подключается к системной плате через вот такой переходник. Если честно, я не очень доволен подобным решением: не уверен, что производители материнской платы расчитывали на подключение трёх нагрузок на место одной. Такие токи могут убить и разъём, и дорожки, ведущие к нему. Мне было бы спокойней, если бы с этой шины брались только указания от материнской платы по желаемым оборотам, а питание подводилось отдельно, с USB-портов или SATA/IDE шлейфа.

О достойных комплектующих и актуальности СВО - 39

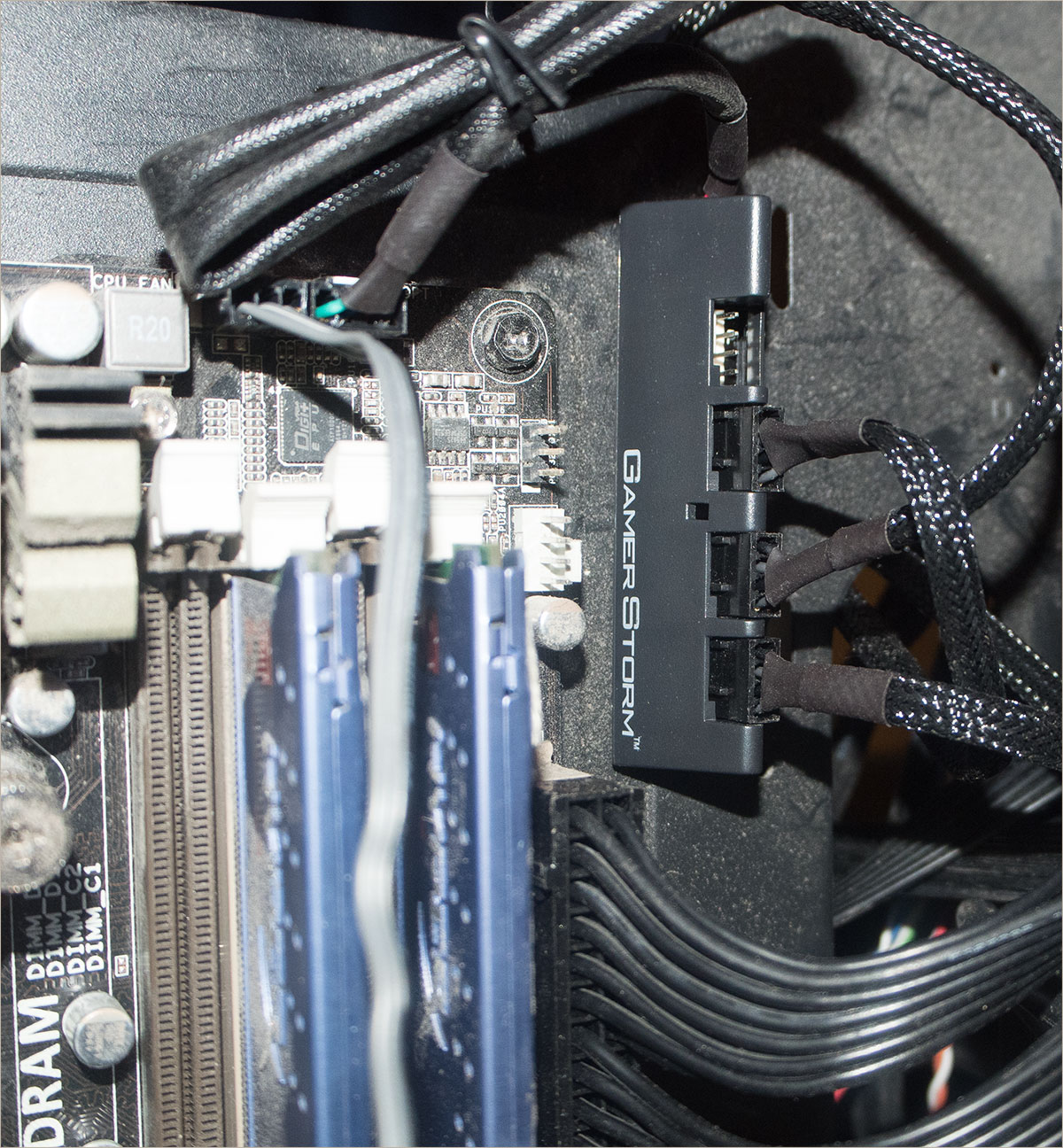

Белый разъём, видимо, расчитан на установку ещё и питания помпы. Странное решение, потом доработаю напильником. ^_^

О достойных комплектующих и актуальности СВО - 40

Всё в сборе и с подветочкой. Можно и крышку закрывать, настало время тестов. В BIOS убираем PWM для помпы, выставляем профиль SILENT для вентиляторов, ставим минимальные обороты на 400. Спустя несколько минут система становится абсолютно бесшумной (какой и была при Noctua NH-D14), слышно лишь вентилятор блока питания. Пузырьки воздуха из охлаждающего контура вышли быстро, правда, я не тряс активным образом и не переворачивал систему. В сети были жалобы на шумную работу помпы, мой экземпляр таким не страдает.

О достойных комплектующих и актуальности СВО - 41

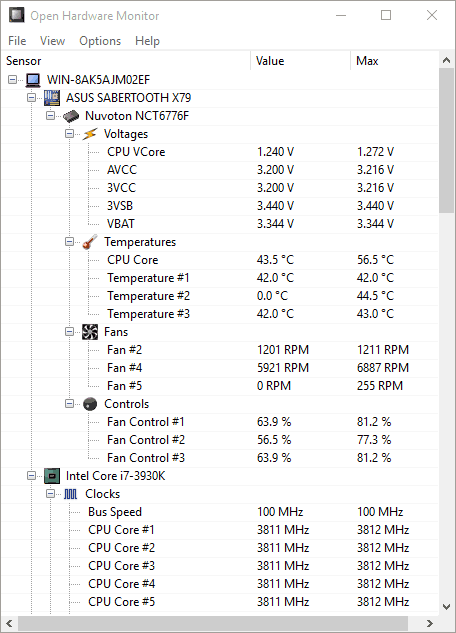

В простое, после того, как температура системы устаканилась, картинка несколько хуже, чем с наглухо забитой NH-D14. Два часа прогрева не позволили системе нагреться выше, чем на 56.5 градусов, то есть под нагрузкой эффект тот же самый, что и от супербашни, которая больше трёх лет собирала пыль.

О достойных комплектующих и актуальности СВО - 42

Здесь свои поправки в измерение внёс корпус: отлично продуваемый BigTower с большим количеством свободного места и крайне перфорированный со всех сторон.

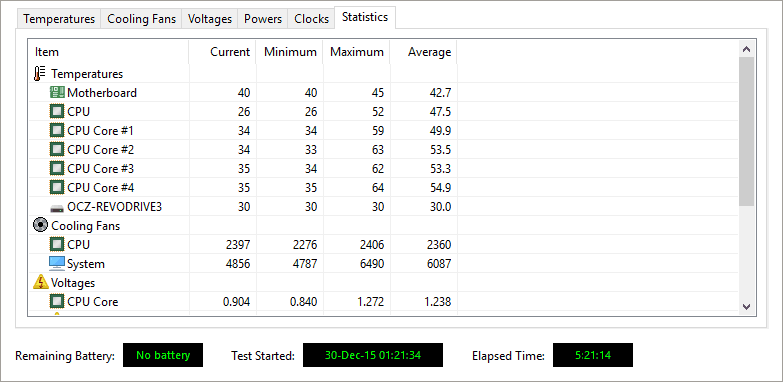

Даже стресс-тест AIDA-64 прогреть процессор выше температуры троттлинга не сумел:

О достойных комплектующих и актуальности СВО - 43

С охлаждением даже такого «злого» процессора, как шестиядерник i7-3930K система справилась достойно. Под конец теста чуть поднялись обороты вентиляторов, но в целом акустическая картина оставалась более чем комфортной. Но если разница с «супербашнями» (а NH-D14 на сегодняшний день далеко не самый крутой суперкулер) не так велика, до зачем же тогда нужны необслуживаемые СВО? Ответ прост: для тесных корпусов и хитрых сборок.

Подобная «двухсекционка» (Captain 240) позволяет собрать очень мощный ПК на базе топовых консьюмерских i7 с MiniATX-платой в ультракомпактном корпусе (особенно если использовать сравнительно холодные GTX 970 / 980 / 980Ti, которые большую часть времени обходятся пассивным или полупассивным охлаждением). Единственное условие — использовать качественные кейсы, в которых предусмотрено нормальное расположение СВО и выдув горячего воздуха за пределы корпуса — Corsair Carbide 240 Air или TT Core V21 отлично подойдут. Да, при желании, в них можно запихать и что-нибудь классическое, но здесь в полный рост встанет вопрос грамотной организации воздушных потоков.

Что выбрать?

Если вы не любитель разгонов, используете обычные процессоры (от Pentium G3250 до Core i5 / i7 без индекса «К» на конце) и не хотите тратить много денег на охлаждение — берите Cooler Master Hyper 212 Evo. Проверенное временем решение. Тихий, надёжный, распространённый, недорогой и не самый крупный кулер.

В малоразмерные корпуса (ну вдруг вы собираетесь в ITX-формате на базе i7, каких только извращений сегодня не встретишь) практически идеальным вариантом будет Noctua NH-C12P SE14. Разумеется, высоту и количество свободного места стоит сравнить заранее, не все корпуса одинаково удачно спроектированы. Альтернатива для Noctua – Thermalright AXP200.

C K-серией современных i7 и i5 даже с жёстким разгоном справятся Noctua NH-U12S, NH-U14S, ну а в комапктных корпусах на помощь придут заводские двухсекционные СВО.

Супербашни и подобные трёхсекционные монстро-СВО актуальны только в случае очень жаркого климата или использования топовых процессоров, вроде восьмиядерного i7-5960X. Ну или если у вас по недоразумению оказался на руках AMD 9590. По показаниям очевидцев пострадавших и выживших, HN-D14 и её соплеменники более-менее справляются. Установить подобные кулеры в компактные корпуса — та ещё проблема, а высокая цена такого охлаждения и соотвествующего ему корпуса явно не остановит человека, который отдал от 600 до 1200 долларов за один только процессор.

P.S.: Заглядывайте в компьютер почаще, даже если по датчикам температуры и общему самочувствию железа «всё норм». Ничего хорошего от такого количества пылищщи, как скопилось у меня, точно ждать не стоит.

P.P.S.: О том, насколько хорошо DeepCool Captain 360 справляется с разогнанным SandyBridge-E поговорим уже в следующем году.
