Здесь мы рассказывали о приезде, распаковке и особенностях инсталляции элементов коммутатора Black Diamond X8.

Фоторепортаж о жизни одного коммутатора

После установки и прохождения успешного многоэтапного тестирования этот коммутатор трудится на благо украинского интернет-сообщества. Решили посмотреть как ему живется.

Фоторепортаж о жизни одного коммутатора

Эти «бланк-панели» — не просто заглушки, у них очень важная функциональная роль. Они также являются дополнительными ребрами жесткостями, а самое главное – они принимают участие в перераспределении внутренних потоков воздуха, благодаря которому происходит охлаждение подключенных оптических модулей.

А с виду все достаточно просто).

Кстати, ранее эти панели приходилось покупать отдельно (коммутатор ними не комплектуется по умолчанию, о чем будет сказано в видео). Сейчас производитель откорректировал свою политику и, покупая, например, три линейные карты, пять панелей для пустых слотов включаются в поставку бесплатно.

Фоторепортаж о жизни одного коммутатора

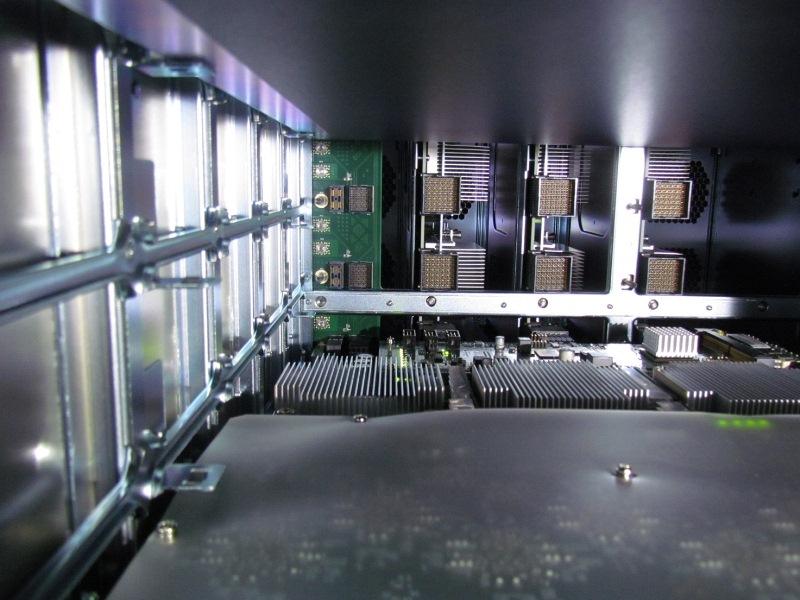

Здесь все по прежнему, ортогональный принцип подключения линейных карт и фабрик модулей.

Фоторепортаж о жизни одного коммутатора

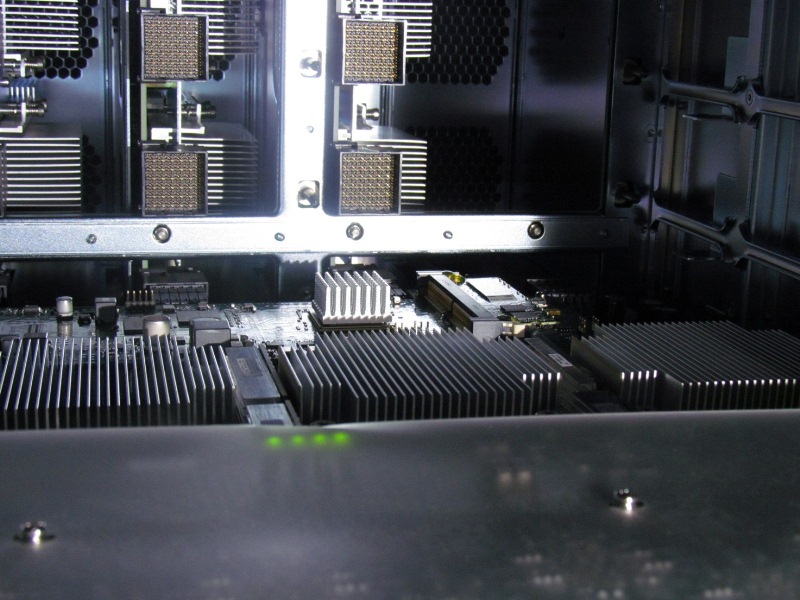

Карта включенная в коммутационную матрицу.

Фоторепортаж о жизни одного коммутатора

Справа свободное место для установки резервного фабрик модуля.

Фоторепортаж о жизни одного коммутатора

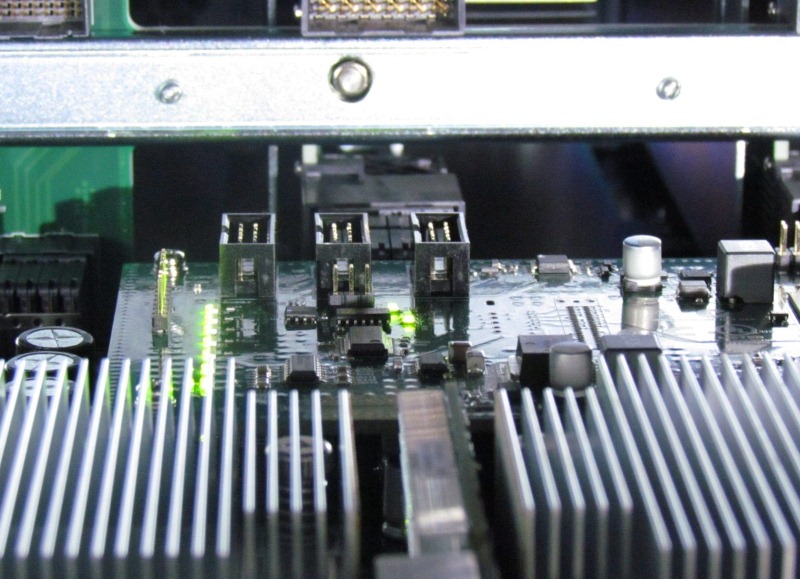

Тот самый разъем фабрики который выдает на одну линейную карту производительность 320 Gbps.

Фоторепортаж о жизни одного коммутатора

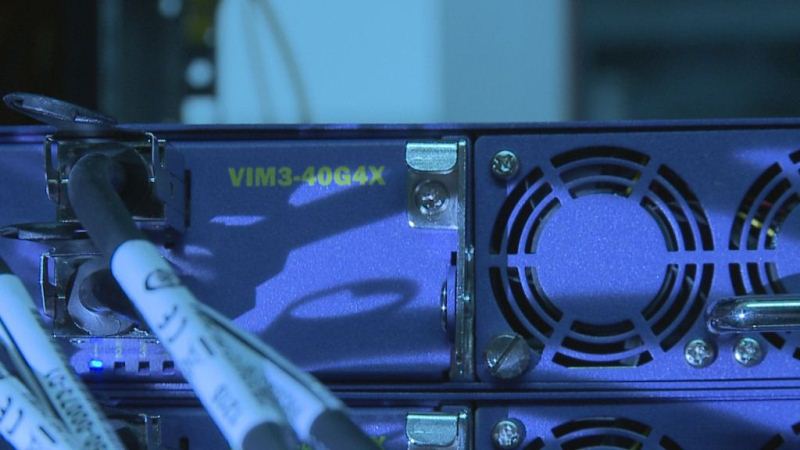

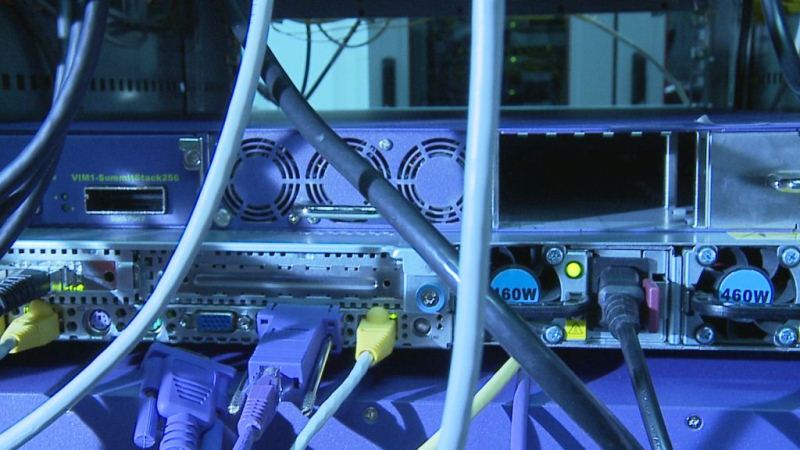

Новые карты VIM3 выпущенные для поддержки интерфейсов 40GE на коммутаторах Summit X650 и Summit X480, позволяют заказчикам сохранить ранее вложенные инвестиции модернизировав свою инфраструктуру.

Фоторепортаж о жизни одного коммутатора

Фоторепортаж о жизни одного коммутатора

Интерфейсы 40GE в оптическом и медном исполнении стандарта QSFP+, обладают соответственно одинаковой производительностью.

Фоторепортаж о жизни одного коммутатора

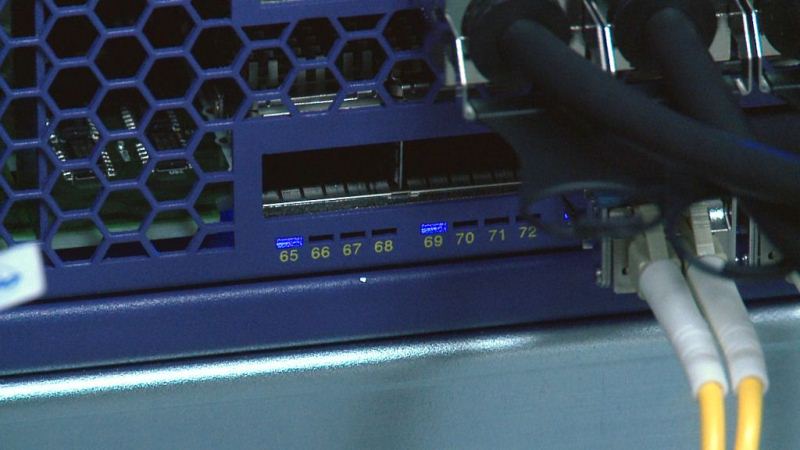

Синие светодиоды символизируют, что порт работает в режиме 40GE, есть возможность настроить режим работы порта как 4*10GE, тогда все четыре будут гореть зеленым цветом.

Фоторепортаж о жизни одного коммутатора

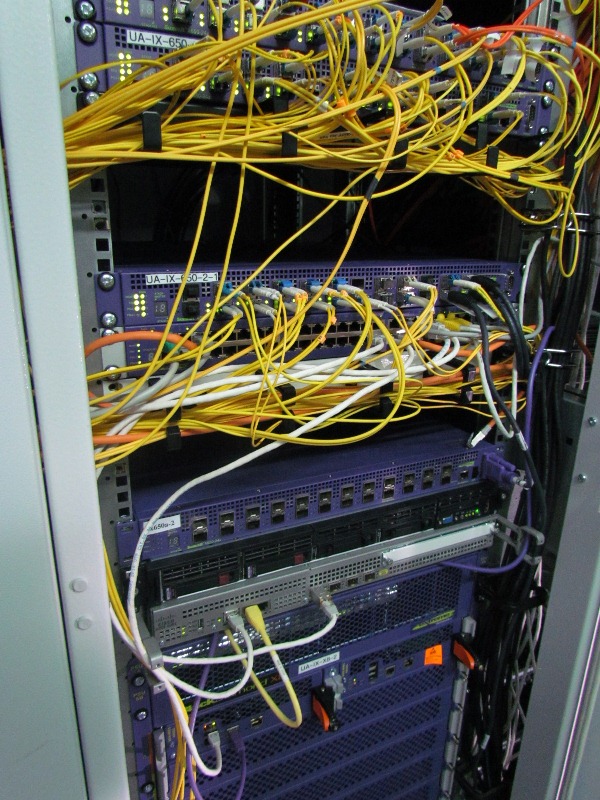

Порты включения участников обмена трафиком.

Фоторепортаж о жизни одного коммутатора

Возможно открывая эту статью ваш запрос прошел непосредственно через один из этих портов)

Не хотелось бы отекстовывать живую, интересную речь человека или повторять чужие слова, поэтому вот интервью с Сергеем Полищуком, который является идеологом UA-IX.

В интервью он ответил на много интересных вопросов: почему именно это поставили? Как оно себя показало и много технических деталей. Например, рассказ о том, что Польша и Болгария посмотрела на этот опыт и начала также устанавливать оборудование Extreme Networks.

Как именно проходила установка и тестирования оборудования и много-много технических подробностей.

Если хотите посмотреть видео HD качестве нужно нажать кнопку image и выбрать 720, так как по умолчанию Ютуб любое видео показывает в 360.

Дисклеймер: да, в точке доступа были технические проблемы, но они решены, не нужно об этом напоминать в комментариях.

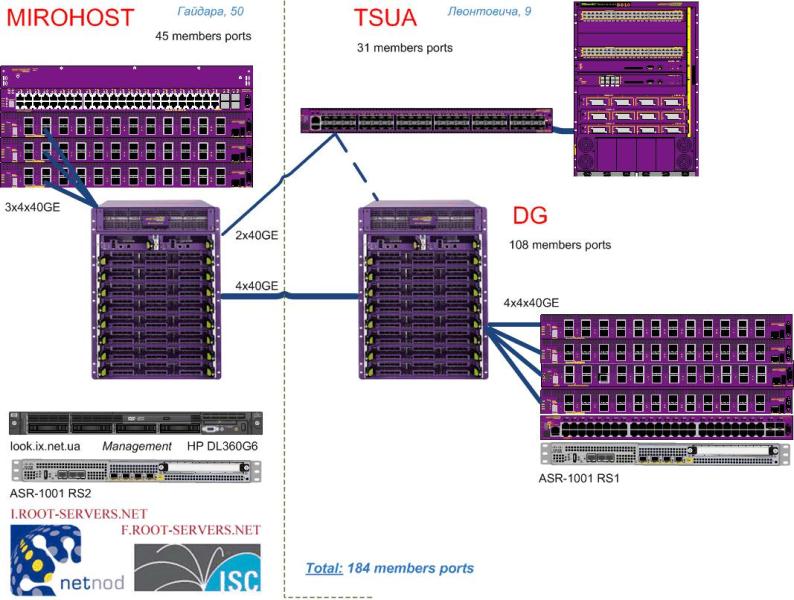

Вот вся схема работы точки обмена трафиком и участие в нем коммутатора.

Фоторепортаж о жизни одного коммутатора

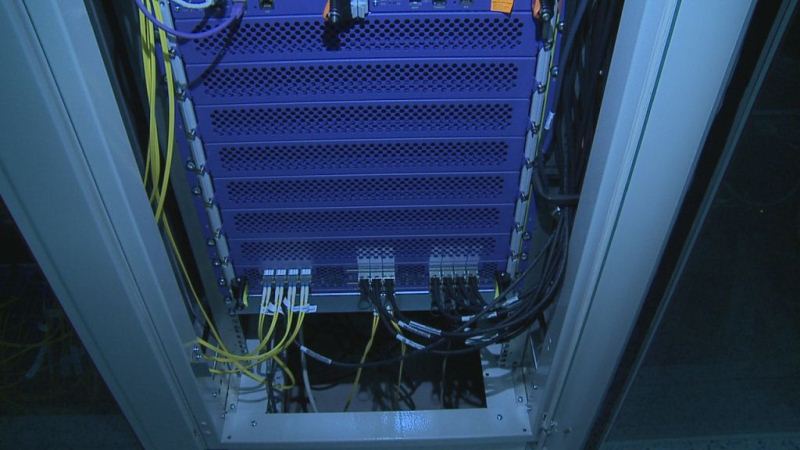

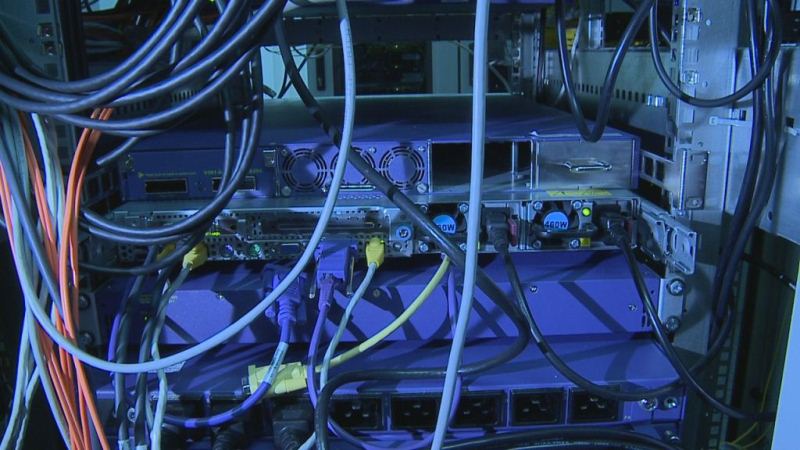

Максимум фиолетового на квадратный метр дата-центра.

Фоторепортаж о жизни одного коммутатора

И много свободных слотов для установки долгожданных интерфейсов 100GE

Фоторепортаж о жизни одного коммутатора

Всем этим можно управлять с десктопа

Спасибо Сергею за возможность увидеть оборудование в работе

Фоторепортаж о жизни одного коммутатора
