Добрый день уважаемые читатели!

Сегодня мы хотим рассказать о 3D сканерах. Сейчас уже практически не осталось инженеров
работающих за кульманами. Все разработки новых устройств проводятся в различных
CAD-системах. Все проектирование, как технических изделий, так и художественно-дизайнерских произведений происходит в электронном виде. 3D модели для всего на свете — это уже сложившаяся реальность.

Когда создается новая модель – все понятно, это труд инженера или дизайнера. Но вокруг нас столько вещей, предметов, которые создавались до эры 3D моделей. Или например произведения природы, живые существа. Для всего перечисленного сейчас тоже создаются 3D модели. Что же делать? Обмерять старые детали штангенциркулем или брать на работу высококлассного художника?

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 1


Решение давно уже найдено – это 3D сканеры. Конечно, они не являются «волшебной таблеткой», как некоторые могут подумать. Но 3D сканеры в десятки раз ускоряют и упрощают процесс создания 3D моделей. Профессиональные решения позволяют создавать высокоточную 3D модель различных изделий, упрощают реверс-инжиниринг. Сфер применения 3D сканеров сейчас великое множество.

Так какие же они, эти 3D сканеры? Какие они имеют характеристики, и какие у них возможности?

Мы хотим представить вам небольшой список тех моделей, которые можно приобрести в России. 3D сканеров сейчас продается много, но представленные в нашем списке модели, по нашему мнению, являются оптимальным выбором.

Немного дополнительной информации, перед тем как мы начнем рассказывать. В нашей статье
3D сканер это тот прибор, c помощью которого мы можем получить точную копию(3D модель) физического объекта, которую можно использовать в дальнейшей работе.

Зачем мы это говорим? Есть несколько недорогих моделей сканеров. Они изготовлены достаточно
качественно, но качество сканов такое, что как-то серьезно их использовать практически невозможно. Из-за невысокой точности сканирования. Обычно точность и разрешение у таких аппаратов составляет порядка 0,5-1мм и хуже. Это сканеры для сферы образования, домашнего использования, для знакомства с подобной техникой. Поэтому в нашем обзоре будут присутствовать только те сканеры, которые позволяют их использовать в профессиональной и полупрофессиональной сфере.

Наш обзор, как обычно начнем с бюджетных моделей, и продолжим до профессиональных решений.

Бюджетный сегмент

Под бюджетным сегментом мы понимаем сканеры, минимально соответствующие некоторым требованиям к профессиональному оборудованию. И имеющие относительно невысокую цену. Для сканеров этого класса основные недостатки — не самая высокая скорость работы и ограничения по размеру объекта сканирования. Но при этом, уже приличное разрешение, позволяющие решать некоторые задачи.

3D сканер EINSCAN –S

3D сканер от компании Shinning 3DEinScan-S. Компания Shinnig 3D ворвалась несколько лет назад на рынок 3D сканеров и сейчас постоянно радует появлением качественных продуктов, которые обычно стоят дешевле своих конкурентов.

Вот и в данном случае, 3D сканер EinScan-S демонстрирует очень впечатляющее качество сканирования (точность от 0,1мм) на фоне других предложений в данном ценовом диапазоне.

Сканер появился на российском рынке в 2016 году и сразу завоевал популярность из-за своей невысокой цены и весьма неплохих характеристик.

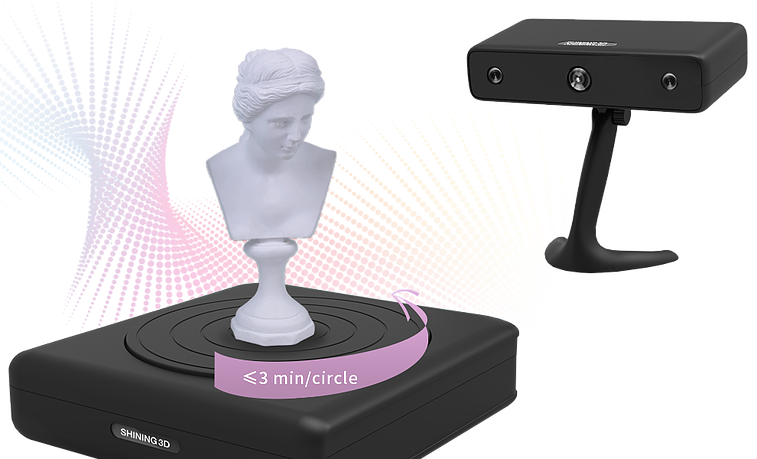

3D сканер Einscan-S создан по всем канонам полу-профессионального оборудования. Дружелюбное программное обеспечение. Максимальная автоматизация процесса сканирования, чтобы этим сканером мог пользоваться минимально подготовленный пользователь.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 2

Технические характеристики:

  • Разрешение камеры: 1.3 MPix
  • Количество камер: 2
  • Режим сканирования: свободный (без поворотного стола), автоматический (с использованием поворотного стола)
  • Максимальная область сканирования (автоматический режим): 200 х 200 х 200 мм
  • Максимальная область сканирования (свободный режим): 700 х 700 х 700 мм
  • Скорость 3D сканирования (свободный режим): 10 секунд / 1 снимок
  • Скорость 3D сканирования (автоматический режим): 3 минуты
  • Размер объекта сканирования (макс): 2 м
  • Точность сканирования: 0,1 мм
  • Формат данных: STL
  • Гарантия: 1 год

Розничная цена 3D сканера EinScan-S в мае 2017 года – 68 000 руб.

ПЛЮСЫ:

  • Невысокая цена
  • Простота использования
  • Надежность
  • Русифицированное программное обеспечение
  • Поворотный стол в комплекте

МИНУСЫ:

  • Ограниченный размер объекта сканирования
  • Невысокая скорость сканирования

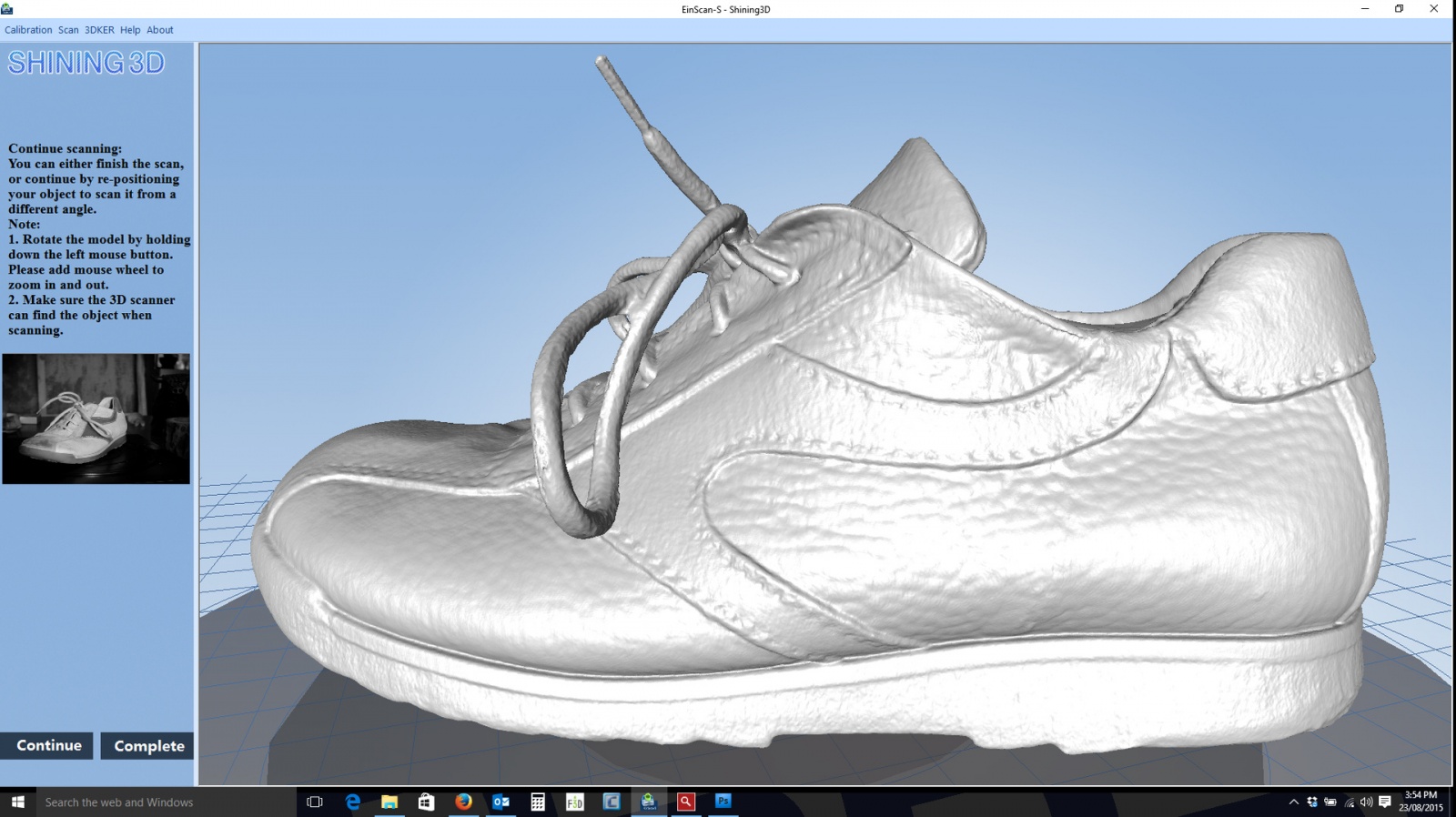

Пример отсканированного объекта:

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 3

3D Сканер EinScan-S идеально подходит для студий 3D печати, ЦМИТ, малого бизнеса. С его помощью, уже можно браться за часть проектов. Но надо понимать его ограничения. В первую очередь это ограничением по размерам объекта сканирования и скорости работы.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

Сегмент «Рабочая лошадка»

В этой группе будет размещено оборудование, которое позволяет решать большинство задач в сегменте малого бизнеса и образовательных учреждений. Это полупрофессиональные решения, которые позволяют получить точный результат, за приемлемую цену.

3D сканеры этого сегмента имеют высокую скорость работы и обеспечивают качественное сканирование моделей.

3D сканер RangeVision SMART

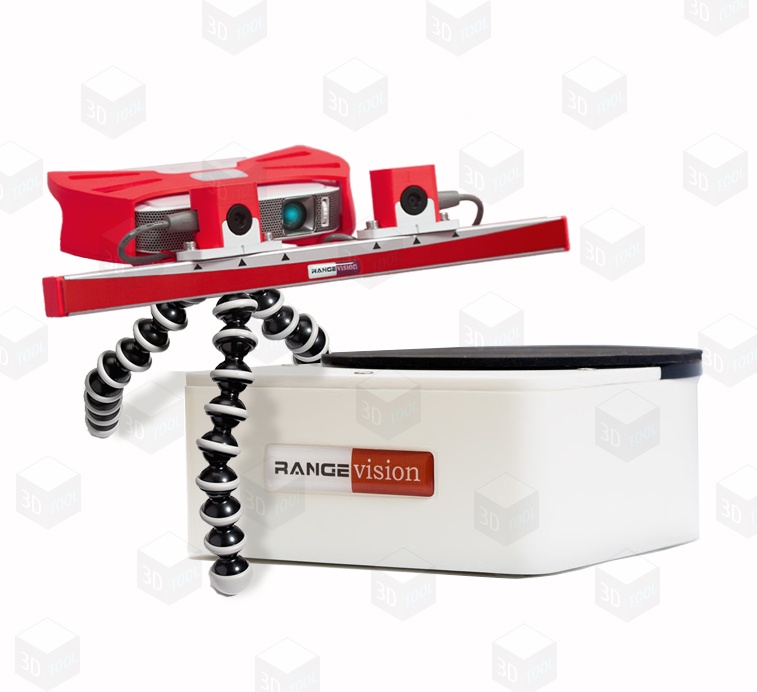

Здесь у нас разместился 3D сканер Smart от российской компании RangeVision. Компания
RangeVision давно работает в данной сфере и производит качественное профессиональное оборудование.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 4

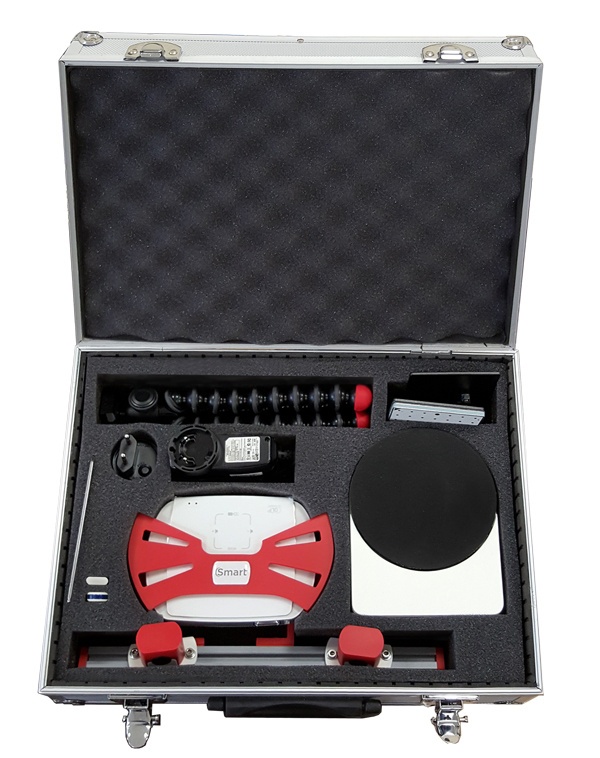

3D Сканер поставляется в металлическом кейсе, в котором его можно удобно переносить.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 5

Для работы нужен только ноутбук или стационарный компьютер под управлением 64-разрядной версии Windows 7 и выше. С разъемом HDMI и 3 портами USB. Процессор компьютера и количества оперативной памяти напрямую на скорость сканирования не влияют. А вот скорость обработки сканов и размер объекта сканирования напрямую зависит от размера оперативной памяти и производительности процессора компьютера. По заявлениям разработчиков размер объекта сканирования скорее ограничен мощностью компьютера, чем возможностями 3D сканера. То есть, имея мощный компьютер, можно сканировать объекты размером больше заявленных 2-х метров.

Технические характеристики 3D сканера:

  • Метод сканирования: Структурированный подсвет, оптическая триангуляция
  • Скорость сканирования: ~7 сек.
  • Количество зон сканирования: 3
  • Камеры: 2 камеры 1.3 MPix (1280х1024)
  • Рабочий диапазон (минимальный): 150x112x112 мм
  • Рабочий диапазон (максимальный): 500x375x375 мм
  • Размер объекта сканирования (мин): 4 см
  • Размер объекта сканирования (макс):2 м
  • Детализация: от 0,12 мм
  • Формат данных: STL

ПЛЮСЫ:

  • Высокое разрешение сканирования
  • Быстрая настройка
  • Высокая скорость сканирования
  • Автоматическое сканирование с помощью поворотного стола

МИНУСЫ:

  • Освоение программного обеспечения потребует времени

Примеры сканов:

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 6

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 7

Сканер позволяет сканировать сложные объекты. Как, например, представленная на рисунке фигурка. Обратите внимание на области снизу, куда заглянуть даже, обычно сложно. Но Smart справился, и с такой сложной задачей.

Кроме сложных моделей, сканер позволяет сканировать текстуры и получать полноцветную 3D модель. Для этого достаточно выбрать нужный режим в программном обеспечении.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 8

ПО RangeVision Scan Centre точно такое же, которое используют старшие модели сканеры от RangeVision. Программа позволяет автоматизировать многие процессы «сшивки» отдельных
сканов в единую 3D модель. Заполняет пустоты и исправляет ошибки сканирования.

Smart самая популярная модель от RangeVision. За не самую высокую цену сканер выступает в лиге полу-профессиональных устройств. Меньшая разрешающая способность, чем у более дорогих моделей, но достаточна для 80% задач бизнеса и образования.

Розничная цена 3D сканера RangeVision Smart + поворотный стол TS-12 в мае 2017 года — 185000руб.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

Сегмент «ПРОФИ+»

В этом сегменте у нас представлено оборудование уже профессионального класса, которое позволит решать практически любые задачи, которые могут стоять перед большинством предприятий и организаций.

Первый сканер в этой группе, новинка декабря 2016 года

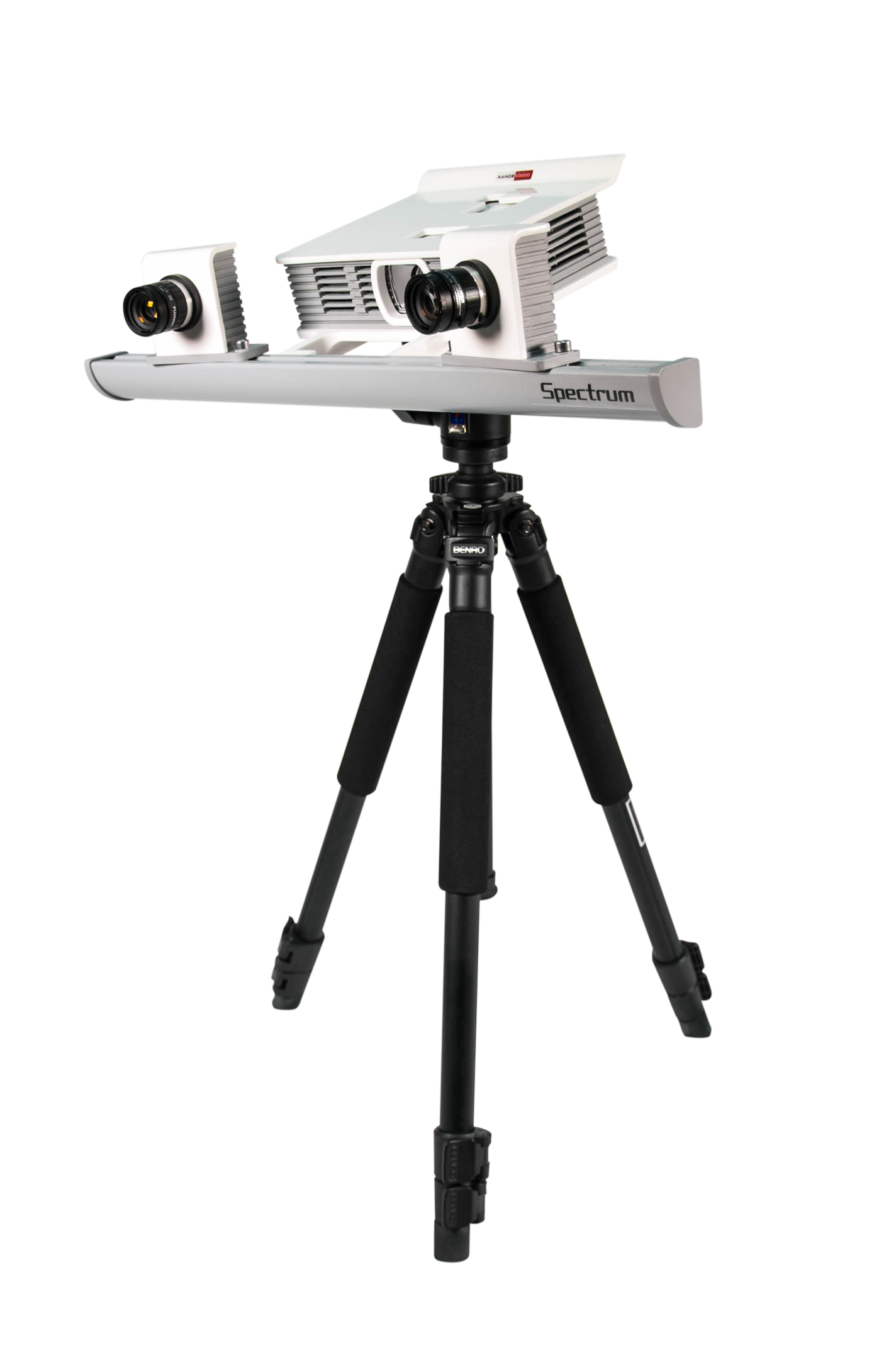

3D сканер RangeVision Spectrum
Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 9
Про этот сканер мы уже рассказывали в двух наших предыдущих статьях:

Близкое знакомство с 3D сканером Spectrum

3D сканирование с помощью сканера RangeVision Spectrum

В них мы знакомим читателей с возможностями и методами работы со сканером.

RangeVision Spectrum — очень точный 3D сканер позволяет получать 3D модели объектов с
высокой точностью (до 0.04 мм) и степенью детализации (0.072 мм).

Сканер прекрасно оснащён, прост в обращении и прекрасно подходит для сканирования различных предметов: от 1 см до 3 м.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 10
Особенности 3D сканера RangeVision Spectrum:

  • Три настраиваемые области сканирования для профессиональной оцифровки объектов любых размеров, от 1см до 3м
  • Две промышленные камеры для получения цветных 3D моделей с высокой детализацией (от 0,072мм)
  • В зависимости от особенностей объекта и условий работы, вы можете выбрать любой удобный режим сканирования — для сканирования объектов любых размеров и форм
  • Поддержка сканирования текстур в высоком разрешении

Технические характеристики:

  • Метод сканирования: Структурированный подсвет, оптическая триангуляция
  • Количество зон сканирования: 3
  • Камеры: 2 промышленные камеры 3.1 MPix
  • Рабочий диапазон (минимальный): 133x100x100 мм
  • Рабочий диапазон (максимальный): 520x390x390 мм
  • Размер объекта сканирования (мин): 1 см
  • Размер объекта сканирования (макс): 3 м
  • Точность сканирования: 0,072- 0,26мм
  • Формат данных: STL

ПЛЮСЫ:

  • Высокое качество ( от 0,072мм) и скорость сканирования
  • Большой диапазон сканирования от 1 см до 3 м
  • Возможность сканирования сложных объектов
  • Автоматическое сканирование с помощью поворотного стола

МИНУСЫ:

  • Освоение программного обеспечения потребует времени

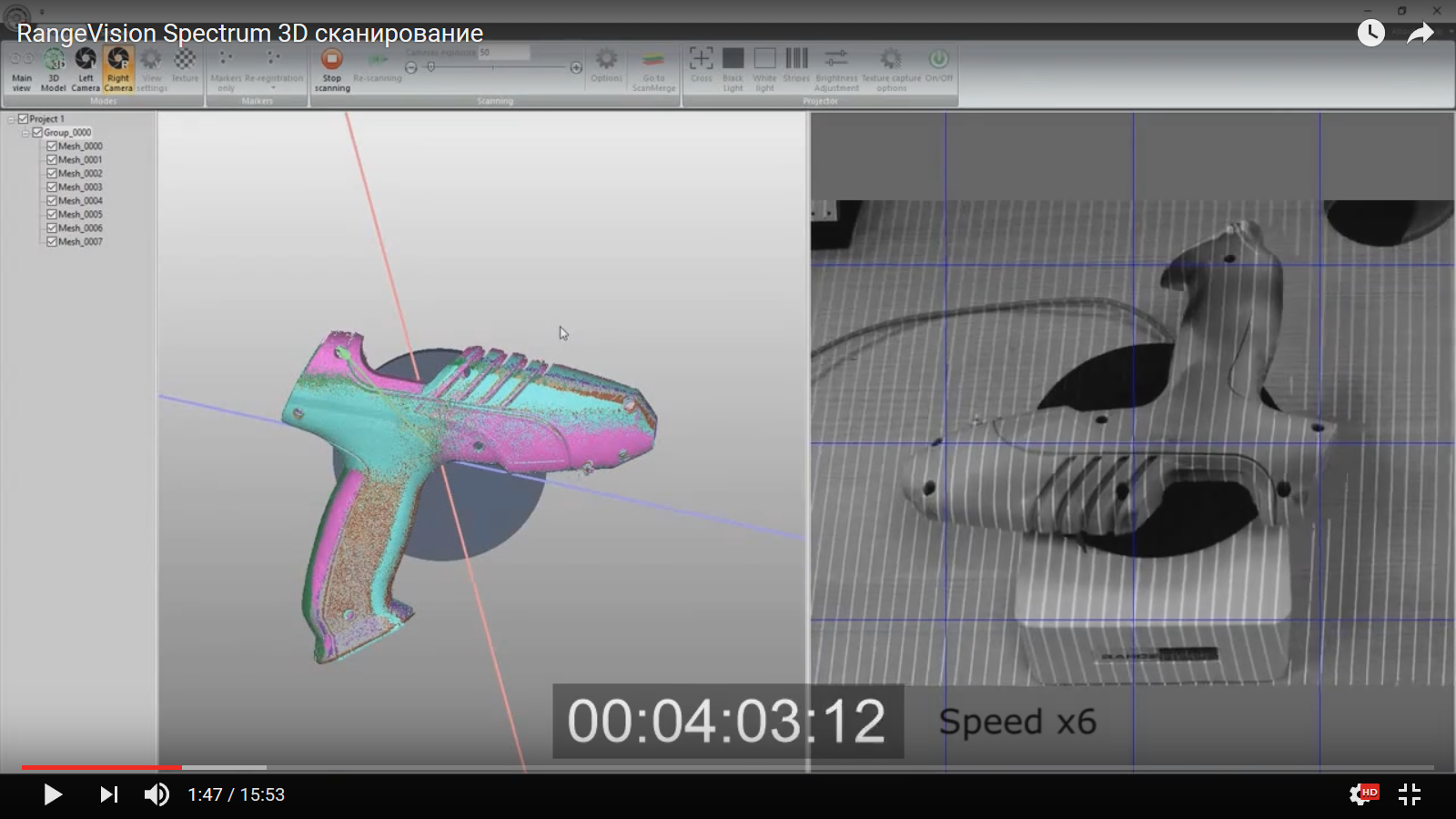

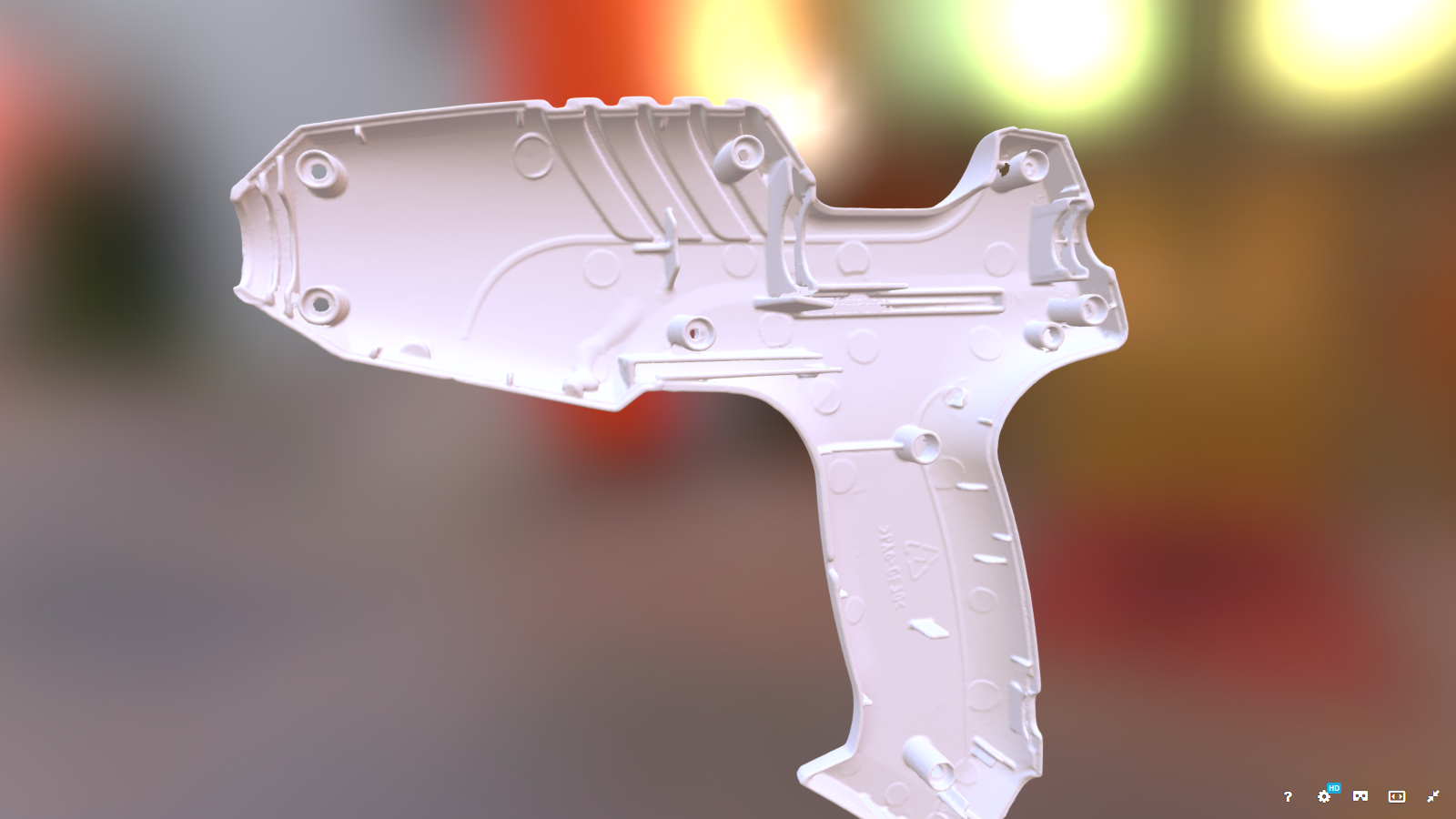

Примеры сканирования:

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 11

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 12
Главное новшество RangeVision Spectrum — это возможность сканирования объектов разного размера без смены оптики, с очень высоким качеством. У многих других моделей, для разных режимов существуют наборы сменных объективов, которые сильно повышают стоимость оборудования. Благодаря оригинальным решениям в Spectrum, обошлись без сменных объективов, не потеряв в качестве сканирования.

Качество сканирования на уровне, а иногда и превосходит такой параметр, чем у более дорогих моделей 3D сканеров.

RangeVision Spectrum — оптимальный выбор для большинства компаний малого и среднего бизнеса, образовательных учреждений. Сканер позволяет решать практически все задачи по высокоточному сканированию в
сфере инженерии, искусства, дизайна, ювелирного дела.

Розничная цена 3D сканера RangeVision Spectrum в мае 2017 года– 295 000 руб.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

3D сканер EinScan Pro

Второй представитель этого сегмента, от знакомой уже нам Shinning3D, универсальный ручной сканер EinScan Pro. Его возможности очень широки, и сам он достоин отдельного большого обзора.

Универсальность сканера состоит в том, что он может работать, как в переносном, так и в
стационарном режиме в комплекте с вращающимся столом.

Внешний вид:
Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 13

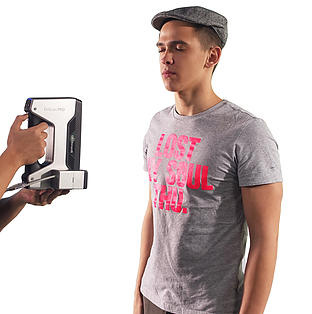

Процесс сканирования человека.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 14

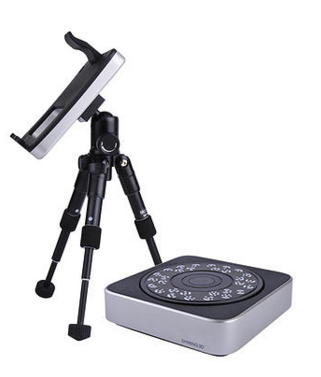

Штатив и вращающийся столик для сканирования небольших предметов

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 15

Технические характеристики:

  • Область сканирования: от 3 см до 4 метров (в зависимости от режима работы);
  • Скорость сканирования: до 15 кадров в секунду (в зависимости от режима работы);
  • Возможность цветного сканирования: Есть (дополнительная опция);
  • Режимы работы: handheld rapid scan, handheld hd scan, automatic scan, free scan;
  • Точность сканирования в ручном режиме: от 0,1 мм;
  • Точность сканирования в автоматическом режиме: от 0,05 мм;
  • Размер одного снимка: 210 х 150 мм;
  • Программное обеспечение: Einscan-Pro Software;
  • Поддерживаемые форматы: OBJ,STL,ASC;
  • Тип сканера: ручной (универсальный);
  • Захват текстур: Да;
  • Гарантия: 1 год;

Главная отличительная черта 3D сканера Einscan Pro – возможность работы, как в ручном, так и стационарном и автоматическом режимах.

Режимы сканирования:

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 16

При этом в ручном режиме можно быстро сканировать крупные объекты, которые не разместить
на вращающемся столике.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 17

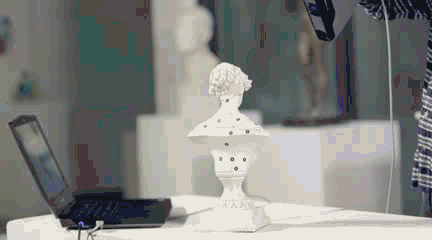

Или когда качества ручного сканирования достаточно для задачи и главное скорость.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 18

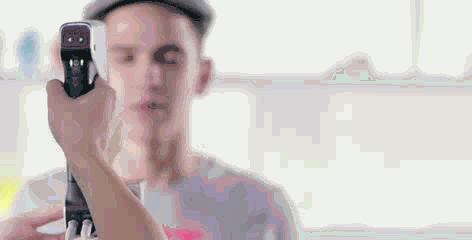

Сканер позволяет сканировать людей и других живых существ. Сканирование живых объектов это достаточно специфический режим для сканеров.

Во-первых при сканировании нельзя применять лазеры, чтобы избежать поражения глаз.
Во-вторых живые объекты не могут быть неподвижными, и сканер должен учитывать все колебания живого тела, чтобы получить качественные сканы.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 19

В стационарном режиме можно сканировать небольшие объекты в высоком качестве.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 20

В таком режиме можно добиться точности сканирования до 0,05мм.

Отдельная функция – сканирование с текстурами. Для этого служит дополнительный подключаемый блок. Он позволяет получать полноцветную модель с высоким разрешением.

Какой 3D сканер выбрать? ТОП-4 от 3Dtool - 21
Einscan Pro универсальное оборудование для решения большого круга задач. Это как сканирование больших объектов, так и высокоточное сканирование небольших предметов. Сканер обладает высокой мобильностью и имеет максимально простое управление. При его создании особое внимание уделялось возможности работы со сканером неподготовленными людьми. Поэтому все процессы у него максимально автоматизированы.

ПЛЮСЫ:

  • 4 режима работы
  • Высокое качество сканирования
  • Универсальность
  • Простота использования

МИНУСЫ:

  • Высокие требования к компьютеру

Сканер Shinning 3D EinScan Pro поставляется в двух версиях:

3D сканер EinScan Pro (Базовая) за 240000 руб. предназначена в первую очередь для ручного сканирования.

3D сканер EinScan Pro (полная комплектация) за 330000руб.

В полной комплектации дополнительно поставляется штатив, вращающийся столик и модуль для сканирования текстур. В такой комплектации, сразу доступно высокоточное автоматическое сканирование. Приобретя такую комплектацию вы закрываете все сферы возможного применения 3D сканирования, кроме сугубо специфических. Таких как, например стоматология, где применяется специализированная техника.

Главное в Einscan Pro – его универсальность. Это очень важно для небольших организаций. Когда вместо нескольких сканеров (ручных и стационарных) приобретается один сканер, который заменяет их все. При этом он стоит дешевле некоторых специализированных решений.

Что же в итоге? Какой сканер самый лучший? Тот, который максимально соответствует требованиям под ваши задачи, и имеющий наименьшую цену. В статье мы рассмотрели оборудование разных ценовых диапазонов, которое решает подавляющее число задач 3D сканирования.

Каждый сможет выбрать нужное оборудование под свой бюджет и требования.

На этой позитивной ноте мы завершаем краткий обзор самых выгодных покупок 3D сканеров в мае 2017 года. Более подробно, о представленных в статье сканерах, можно узнать на нашем сайте www.3dtool.ru
