Unboxing NetApp FAS8040

Сегодня хочу похвастаться нашим последним приобретением — системой хранения данных NetApp FAS8040. Эта система пришла на смену корпоративным линейкам 32 и 62 серии NetApp-a. Система хранения приобретена для новой площадки ИТ-ГРАДа, которая откроется в сентябре этого года. Итак, у вас есть возможность взглянуть на NetApp FAS8040 одними из первых!

Ранее мы уже рассматривали продукты NetApp: NetApp E2700, NetApp FAS2240, и наконец, сегодня мы познакомим вас с новой и производительной NetApp FAS8040. Долго не думая, мы отправили новую систему хранения в наш ЦОД, к месту дислокации. Стоит отметить, что будет развертываться кластерная конфигурация, потому вместе с NetApp FAS8040 были куплены Cluster Interconnect.

Поставка выглядела так:

Поставка NetApp FAS8040

Начнем распаковку с Интерконнектов. Полное наименование: ClusterNet Interconnect Cluster, 16PT 10GB (part number: X1960-R6). По сути – свитч на 16 портов для внутренней сети обмена данными между контроллерами, состоящими в кластере. Напомню, что по рекомендации NetApp для FAS8040 нам будет необходимо использовать по 4 порта 10G Ethernet на каждый контроллер. Рекомендация дана в связи с увеличившейся мощностью контроллеров.

ClusterNet Interconnect Cluster

Переместимся к NetApp-у.

NetApp FAS8040

NetApp FAS8040

Как всегда:

  • Кабели питания;
  • Консольный кабель;
  • Мануал «Installation and Setup Instructions».

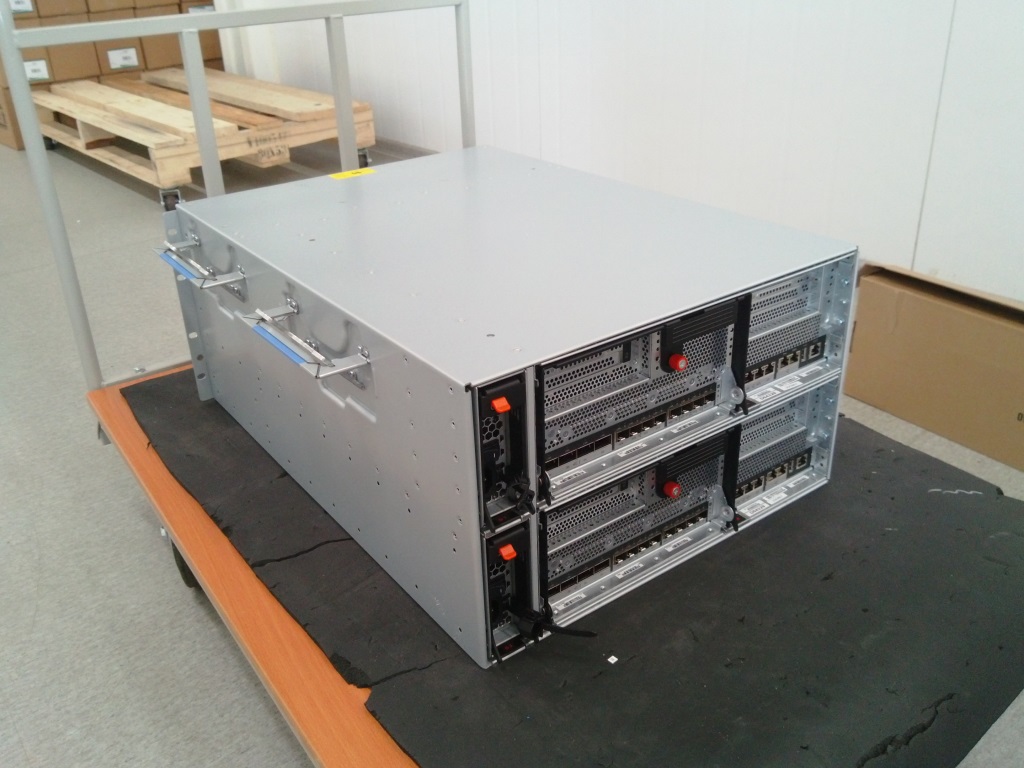

Без коробки FAS8040 выглядит внушительно. Физические характеристики:

Масса 54,9 кг (121 фунт.)
Высота 6U
Ширина 44,7 см (соответствует стойке IEC 19")
Глубина 61,7 см (73,4 см со скобкой крепления кабеля)

NetApp FAS8040

NetApp FAS8040

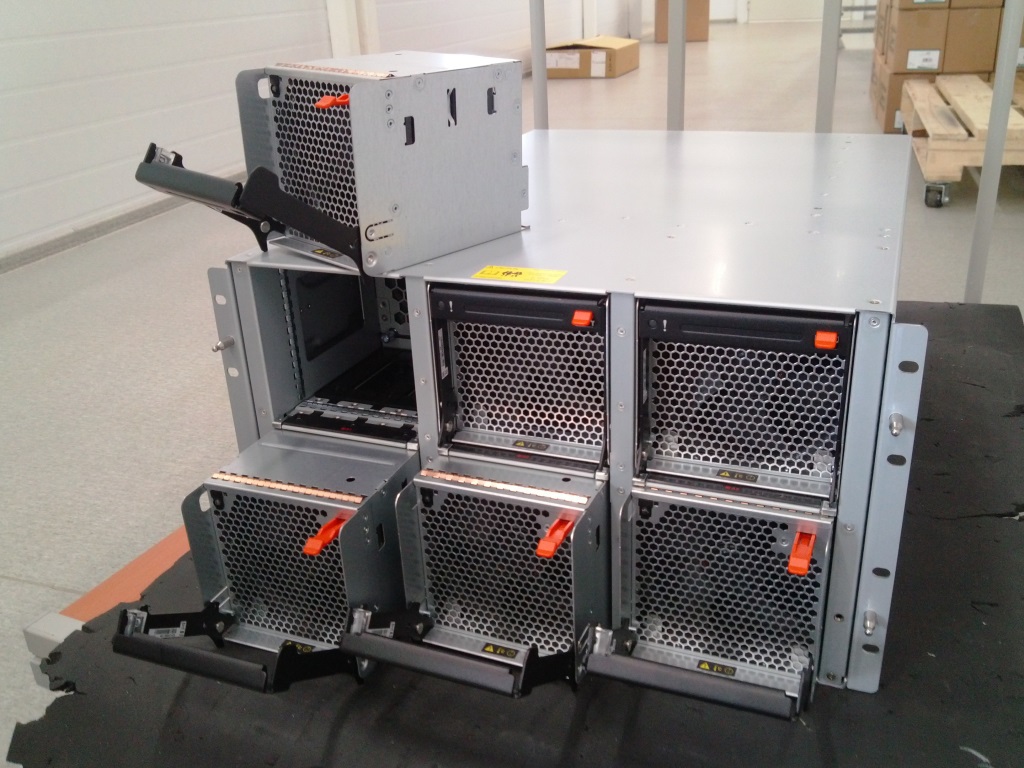

Итак, начнем разбирать. Вентиляторы так и просятся, чтобы их вынули из шасси. Вентиляторов целых 6 штук. Впоследствии на них будет надета модная крышка с новым дизайном.

Вентиляторы NetApp FAS8040

Очередь вынуть блоки питания:

Блоки питания NetApp FAS8040

Ну и, конечно же, сами контроллеры:

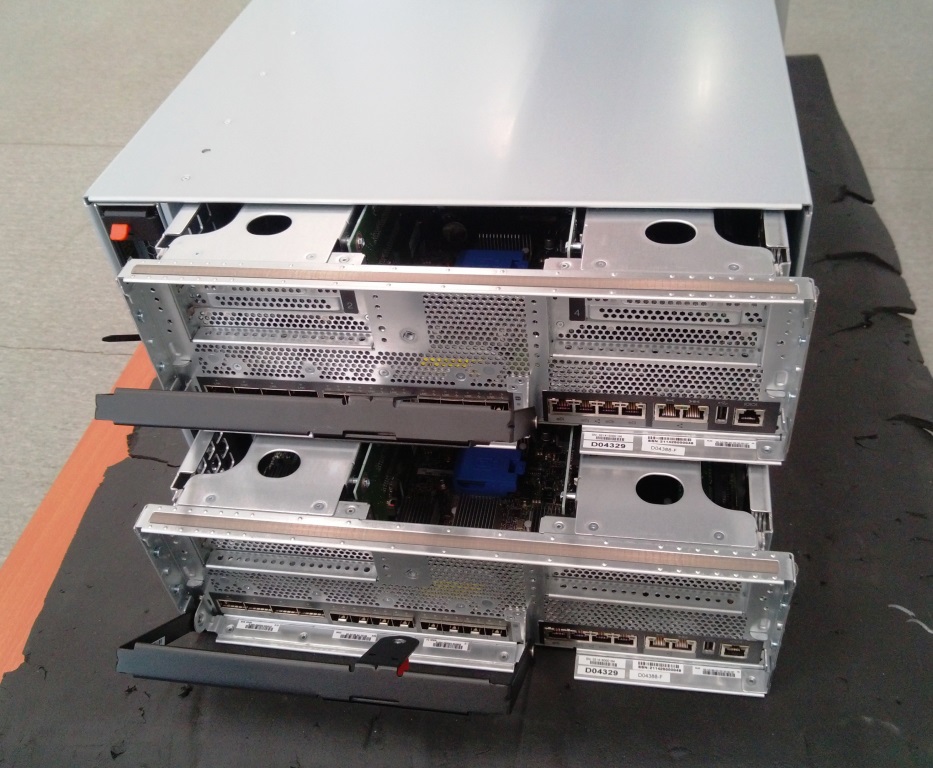

Контроллеры NetApp FAS8040

Контроллеры NetApp FAS8040

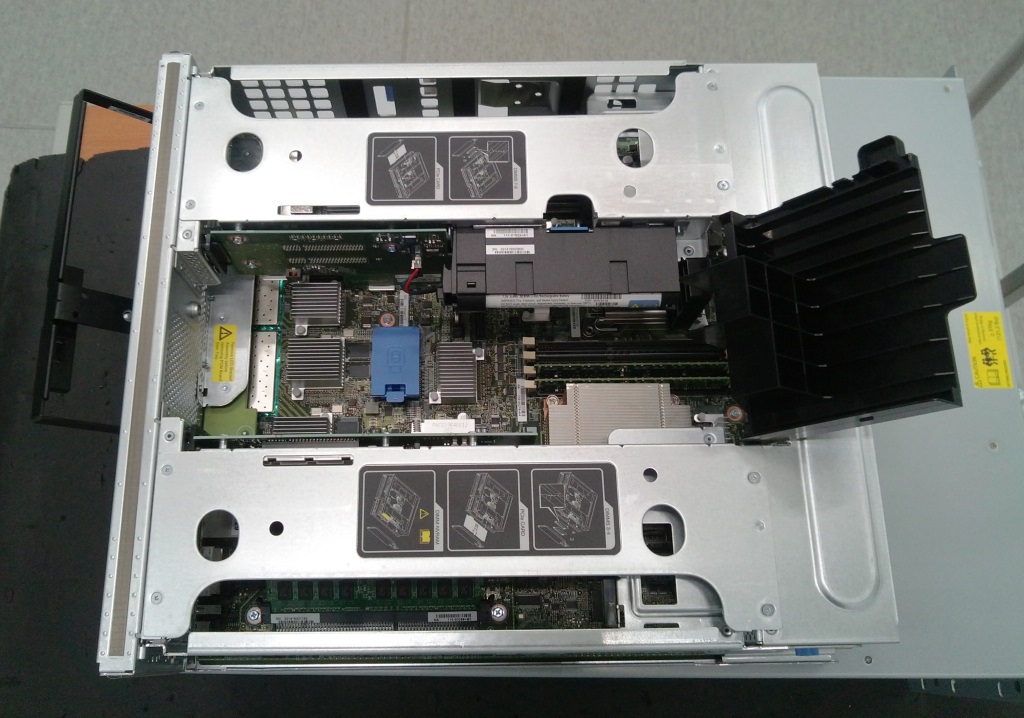

Лезем разбираться, что имеется внутри контроллера:

Контроллер NetApp FAS8040

Всего на материнской плате имеется 8 слотов для системной памяти. Мы видим, что 1 и 2 – заполнены планками памяти, 5 и 6 – пустые. 3, 4 и 7, 8 расположены сбоку от процессоров.

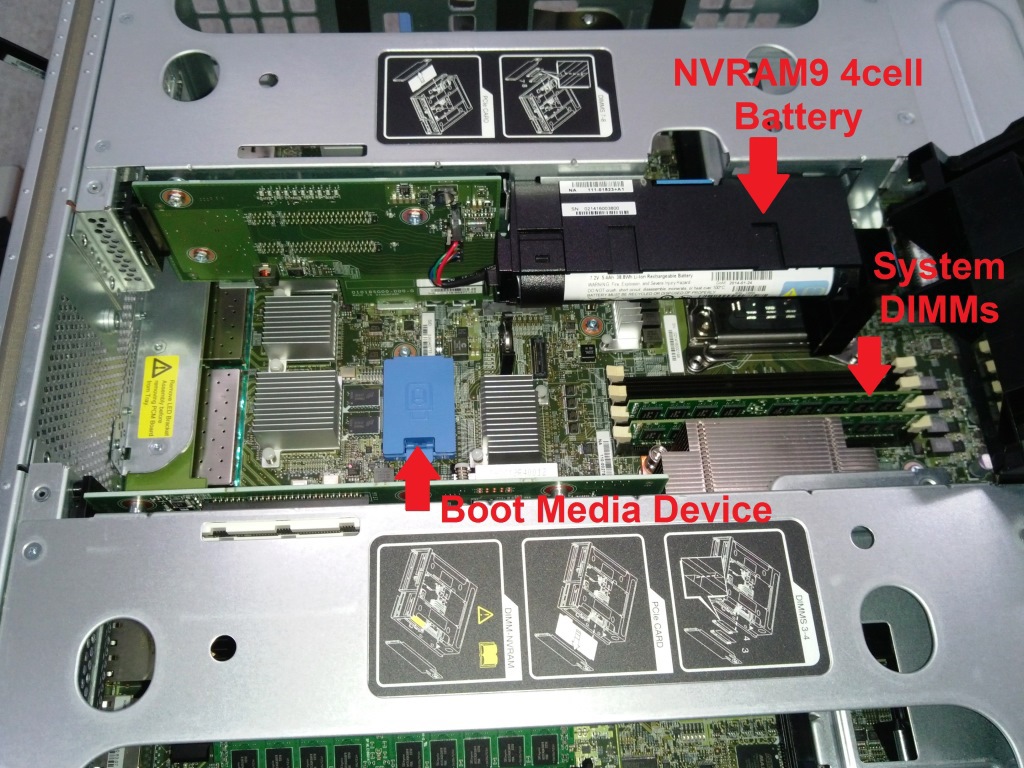

Материнская плата NetApp FAS8040

Internal FRUs:

  • 8GB DDR3 system DIMMs
  • NVRAM9 4cell battery
  • 1x 8GB boot media device
  • Coin cell battery

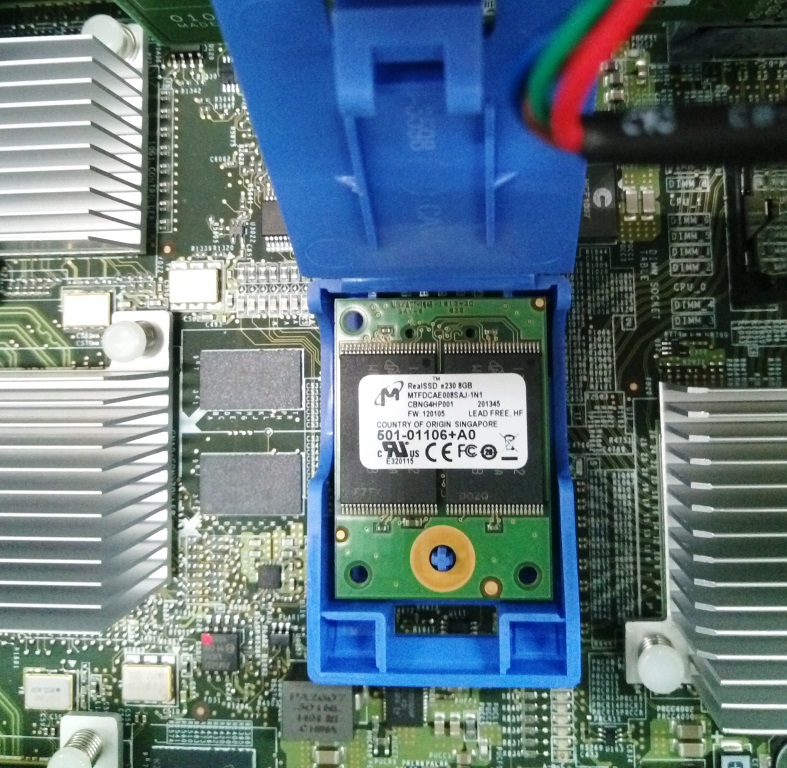

Boot media device крупным планом:

Boot media device NetApp FAS8040

Контроллер слева:

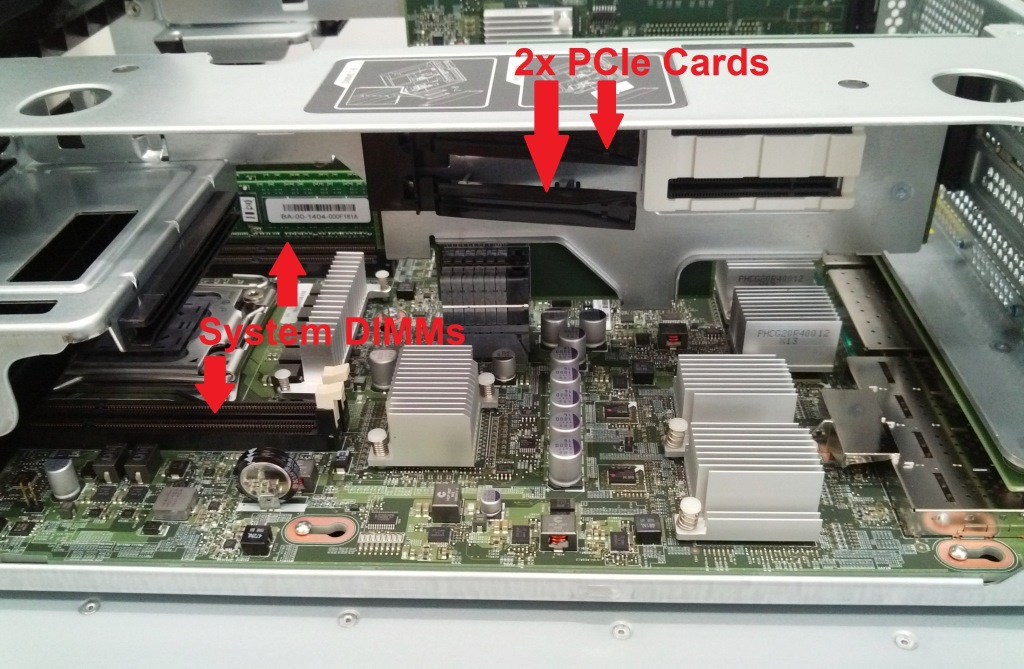

Контроллер NetApp FAS8040

Internal FRUs

  • 8GB DDR3 system DIMMs (slots 7, 8 and 5, 6 are empty)
  • 2x PCIe cards
  • 1 x full-length
  • 1 x ¾ length

Контроллер справа:

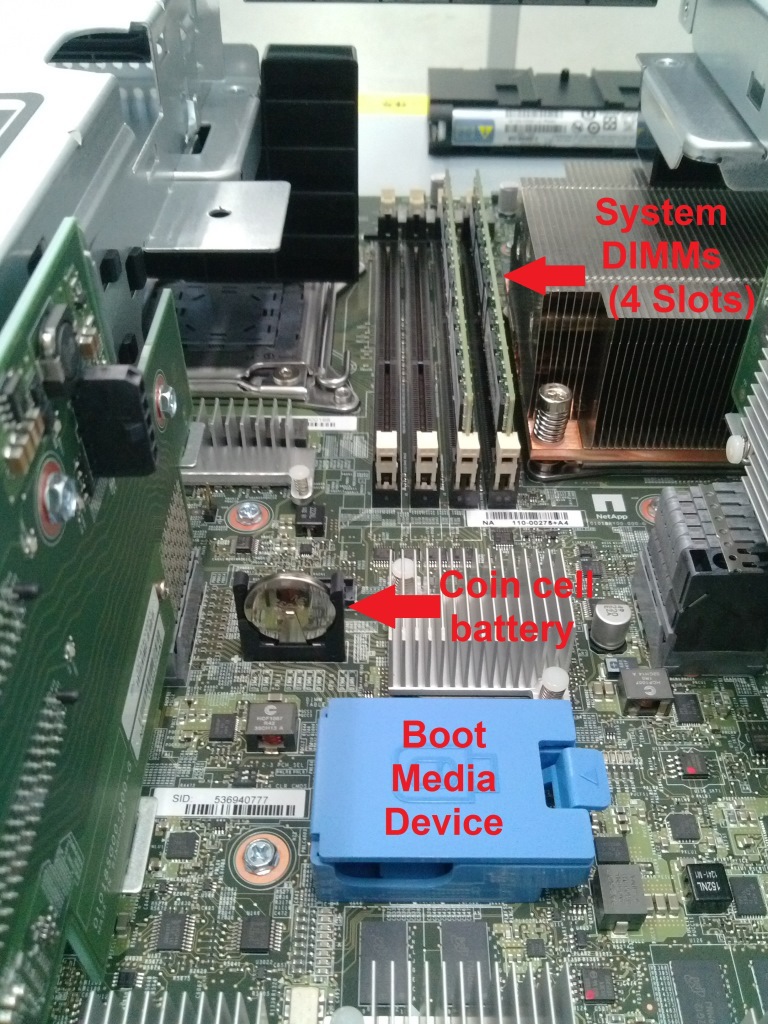

Контроллер NetApp FAS8040

Internal FRUs:

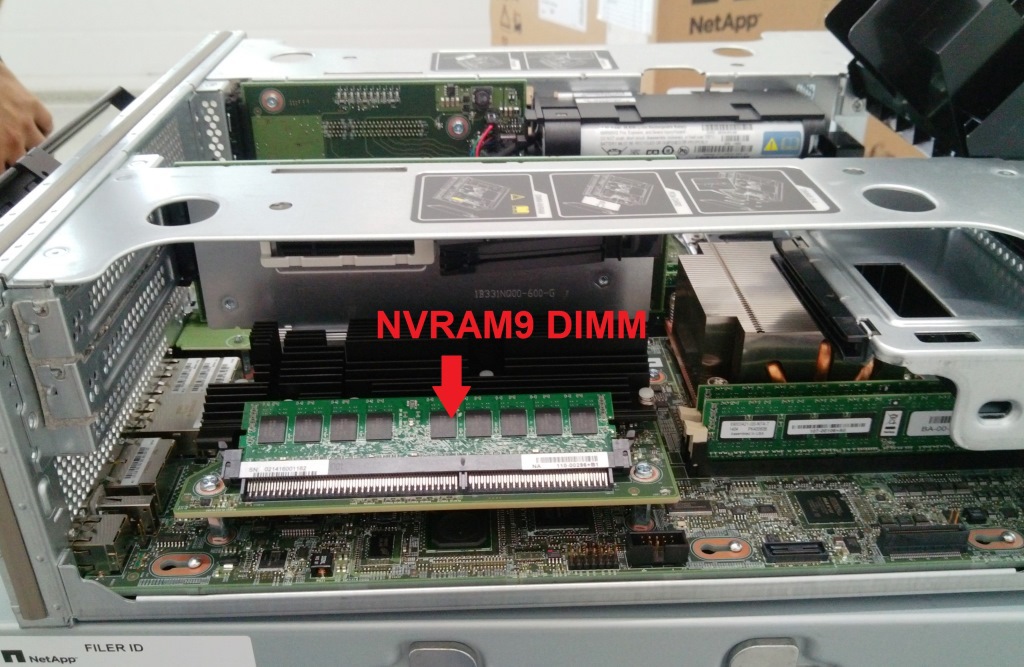

  • 8GB DDR3 system (3, 4 slots) and NVRAM9 DIMMs
  • 2x PCIe cards
  • 1x full-length
  • 1x 9.5 inch

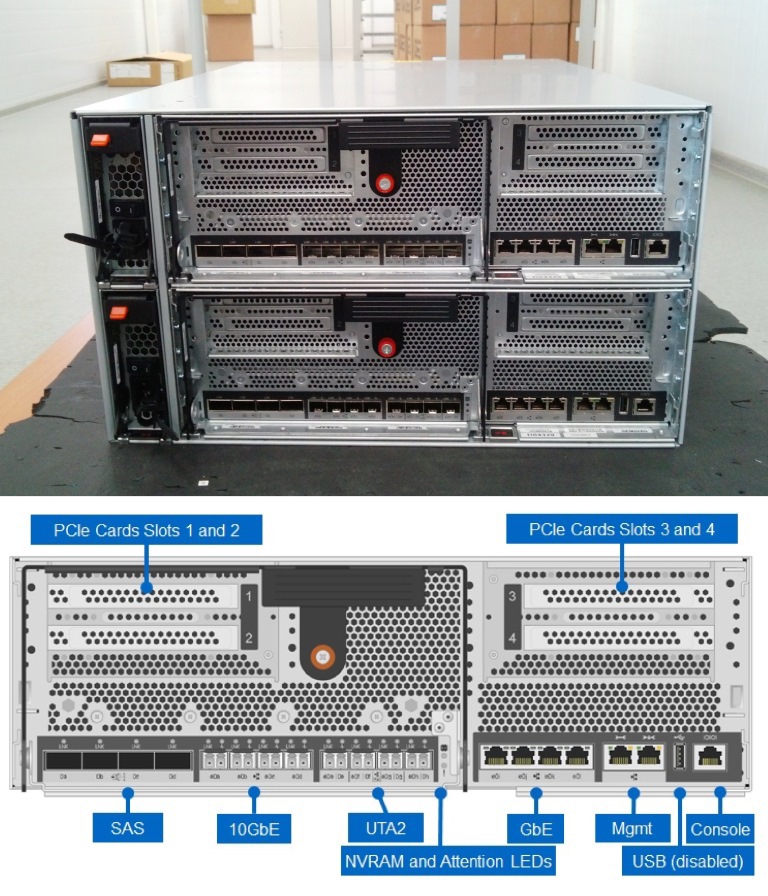

Перейдем к обзору портов. Для удобства к фотографии приложил картинку с обозначениями.

Порты FAS8040

  • 4 x SAS ports
  • 4 x 10GbE ports
  • 4 x UTA2 ports
  • 16Gb FC or 10GbE Ethernet
  • 4 x GbE port
  • 1 x Management port
  • e0M runs at GbE, SP at 10/100
  • 1 x private management port
  • 1 x USB port (disabled)
  • 1 x console port
  • 4 x PCIe Gen 3 adapter slots

Монтируем в стойку вместе с пятью полками DS2246. Производим герметизацию свободных юнитов, чтобы не было пустой циркуляции воздуха между холодным и горячим коридорами. Интерконнекты смонтированы в соседней стойке.

Стойка с пятью полками DS2246

Кстати оборудование NetApp можно взять в тестирование и приобрести у нас по следующей ссылке.

Также хотим отметить, что торжественное открытие новой площадки ИТ-ГРАДа состоится в начале сентября этого года. Если хотите принять участие в этом мероприятии, оставляйте свой адрес электронной почты в личке, мы обязательно отправим вам официальное приглашение.

Спасибо за внимание! :-)
